Skådis / Skadis (Wire) Spool Holder cho pegboard IKEA SKÅDIS

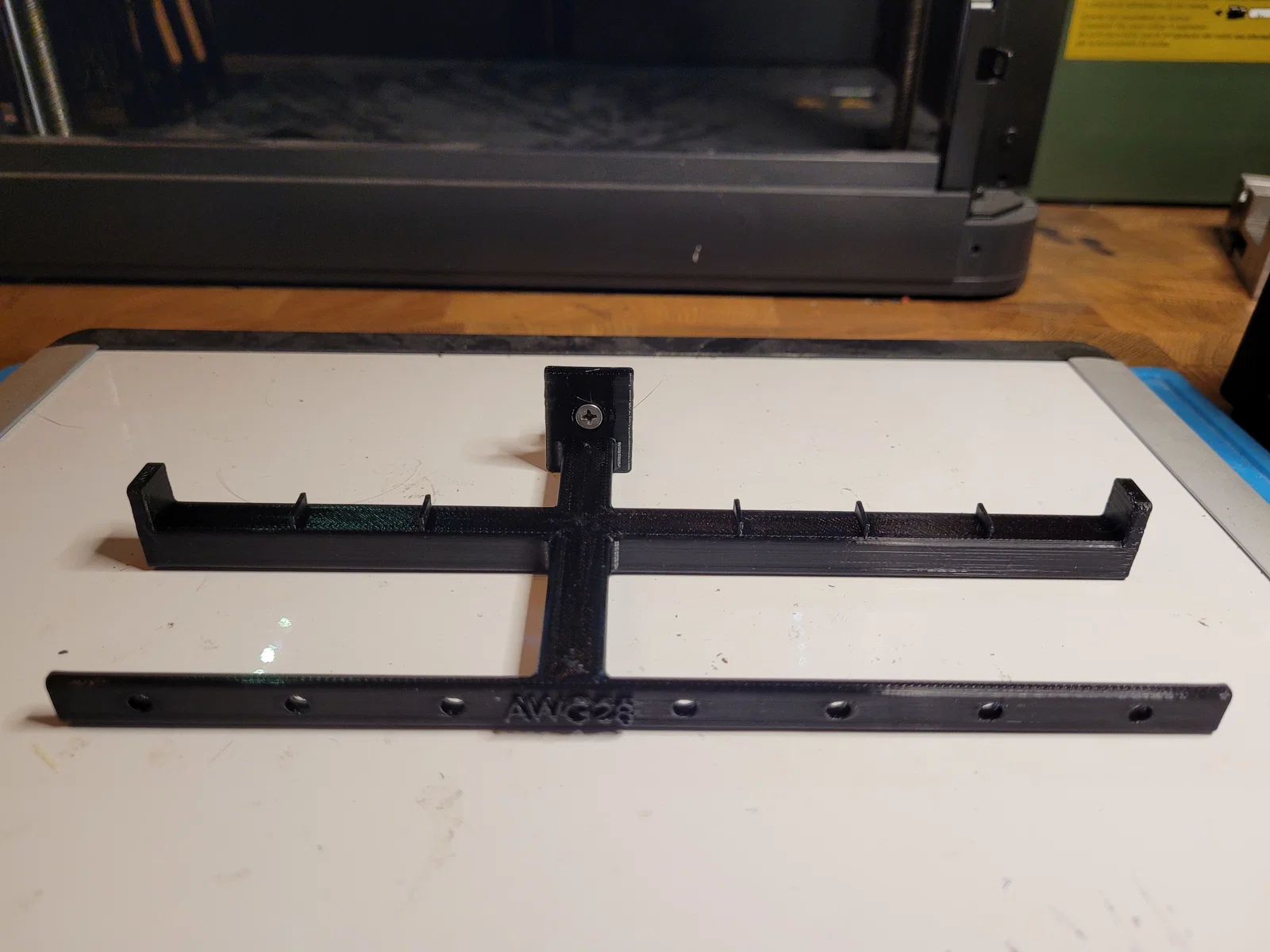

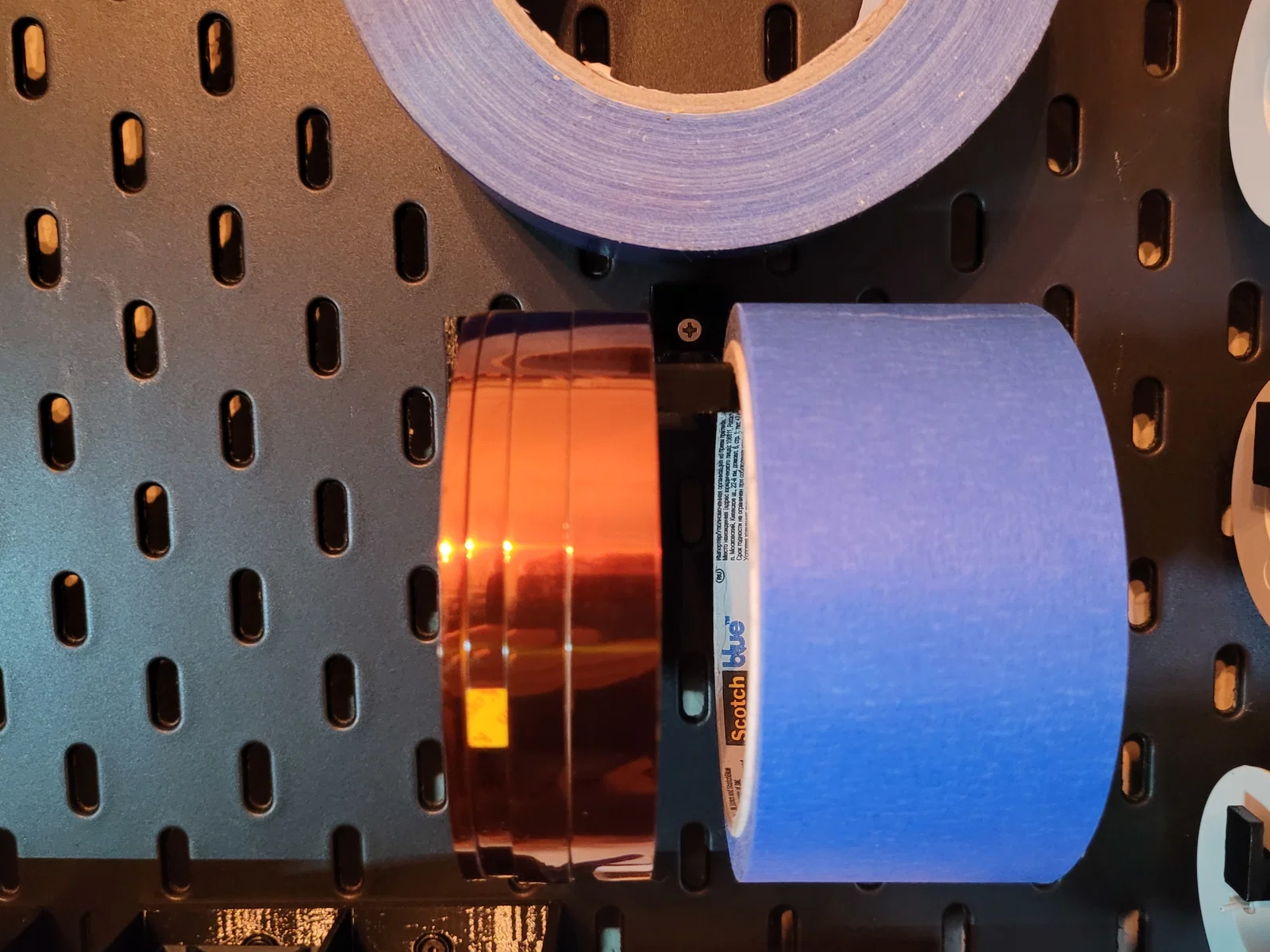

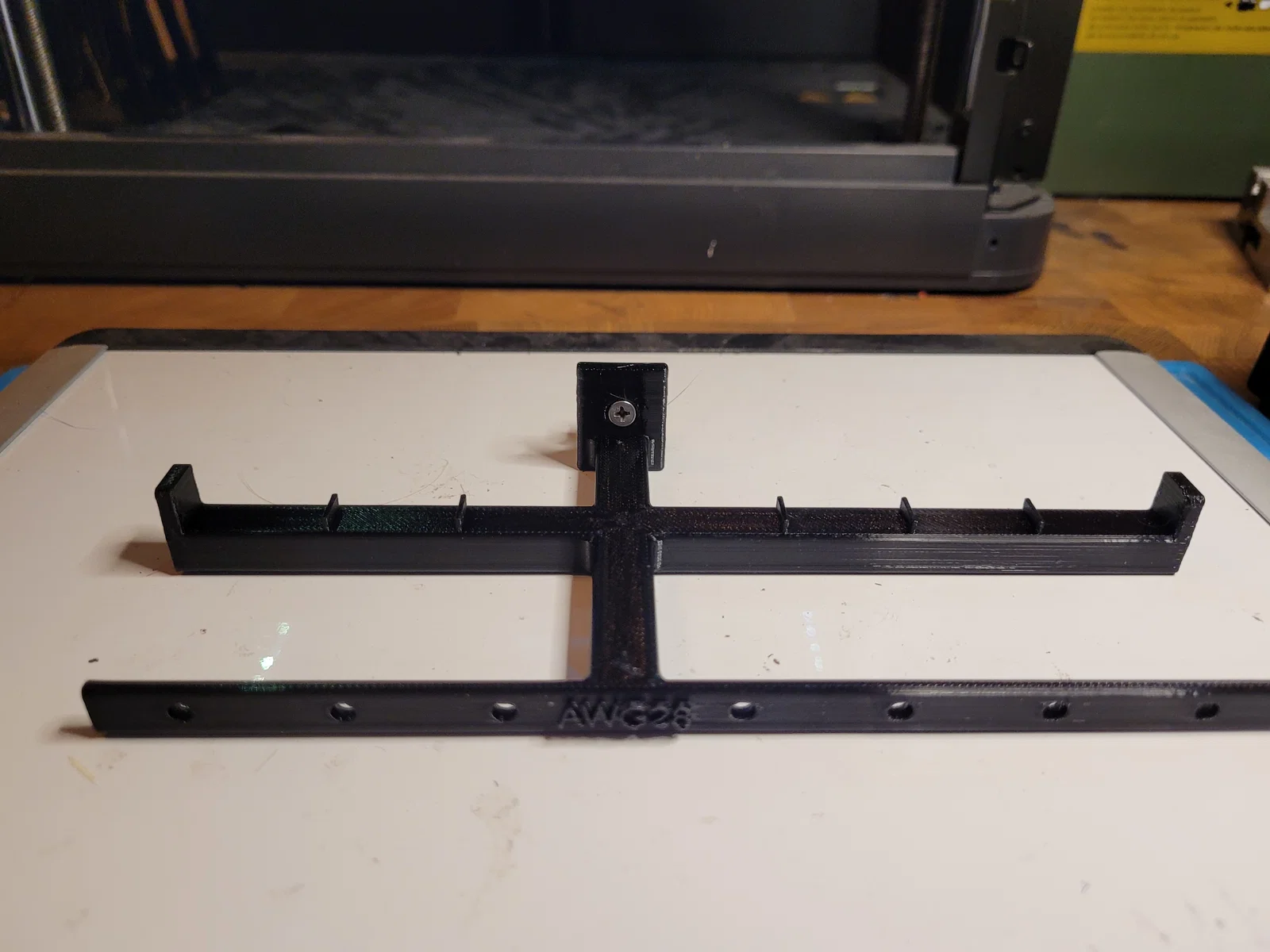

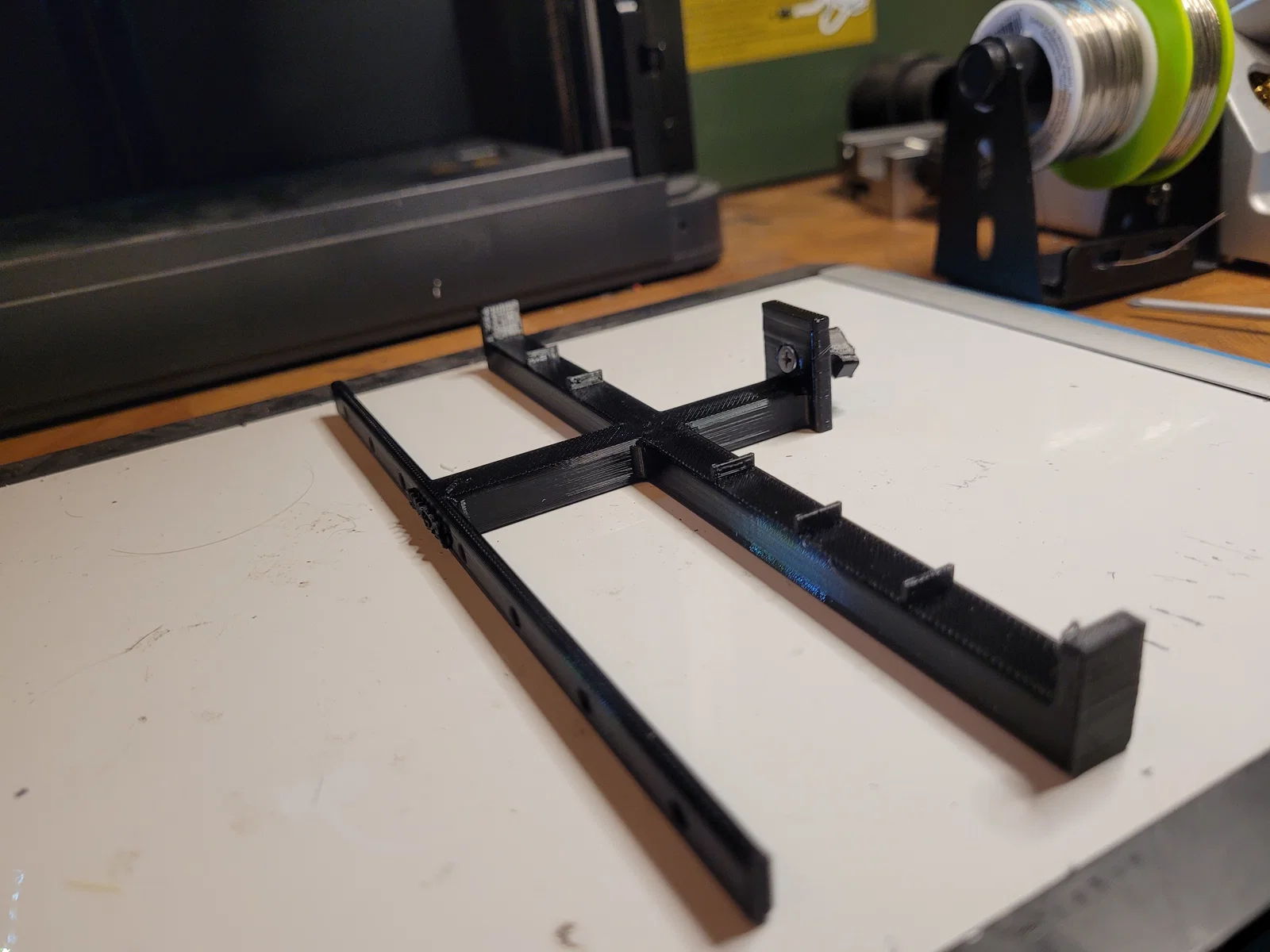

Mình không tìm được một cái holder cho cuộn dây (wire spools) dùng với hệ IKEA Skådis nào đáp ứng đúng nhu cầu, nên quyết định tự làm một cái. Mình cũng dùng holder này cho các cuộn nhẹ khác. Holder sử dụng hệ T-nuts của 6d6178 (cảm ơn nhiều vì ý tưởng quá hay). Bạn cũng có thể dùng các T-Nuts khác tương thích với hệ của 6d6178.

Các file STL dựng sẵn (prebuilt) được thiết kế cho 7 cuộn loại 20mm, nhưng bạn có thể tùy biến rất dễ theo nhu cầu bằng OpenSCAD (mình cũng đính kèm file). Bạn sẽ cần thư viện BOSL2 cho OpenSCAD (https://github.com/BelfrySCAD/BOSL2).

Các tuỳ chọn tuỳ biến:

• đường kính cuộn (trong / ngoài)
• bề rộng cuộn
• số lượng cuộn (bên phải và bên trái)
• khoảng cách từ cuộn tới mặt sau và cableguide
• độ rộng và độ dày của từng phần (ví dụ: bars, cableguide, tag)
• preview kèm các cuộn
• tag phía trước (có / không / nội dung chữ / chiều cao chữ và kích thước)
• cableguide (có / không / đường kính lỗ)
• dividers (có / không / chiều cao)

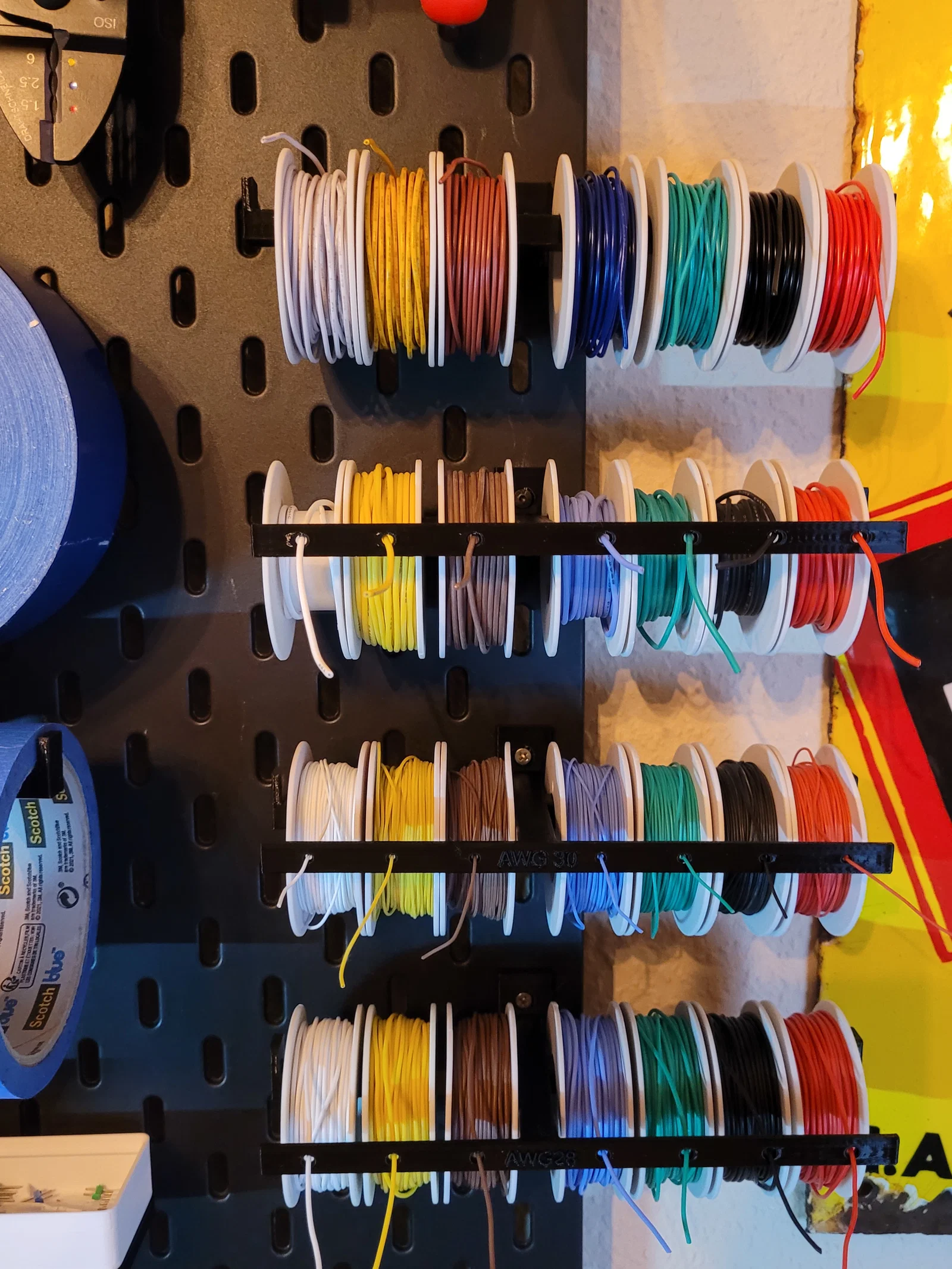

Với dây nhiều sợi (stranded wires) mình dùng cableguide, còn dây lõi cứng (solid wires) thì không dùng, tuỳ bạn thôi. Nếu bạn quen OpenSCAD thì việc chỉnh để dùng với các hệ pegboard khác cũng khá dễ.

Model này in dễ, không cần supports. Mình in PETG với ít nhất 4 perimeters và tuỳ theo trọng lượng cuộn thì dùng infill từ 25% đến 100%.

Hiện tại mình chỉ include 5 file STL đã render, bạn cứ thoải mái nhắn mình nếu muốn thêm các biến thể khác.
