Đầu phun bình xịt aerosol thay thế dạng tham số (Parametric)

LỊCH SỬ CẬP NHẬT

• 2023-09-13: v1.02 - Thêm tuỳ chọn tạo đầu phun có cánh (wings)
• 2023-09-11: v1.01 - Chỉnh sửa code để tuỳ biến được chiều cao skirt, thêm needle và/hoặc stem cho đầu phun
• 2023-09-10: v1.0 - Phát hành

GIỚI THIỆU

Vài tuần trước, mình bị thất lạc cái nozzle của một bình aerosol và đã in một cái thay thế. Nhưng lúc đó mình chưa chia sẻ liền cho cộng đồng vì cái nozzle mình in ra có thể không hợp với tất cả mọi người, nên mình làm nó thành dạng parametric!

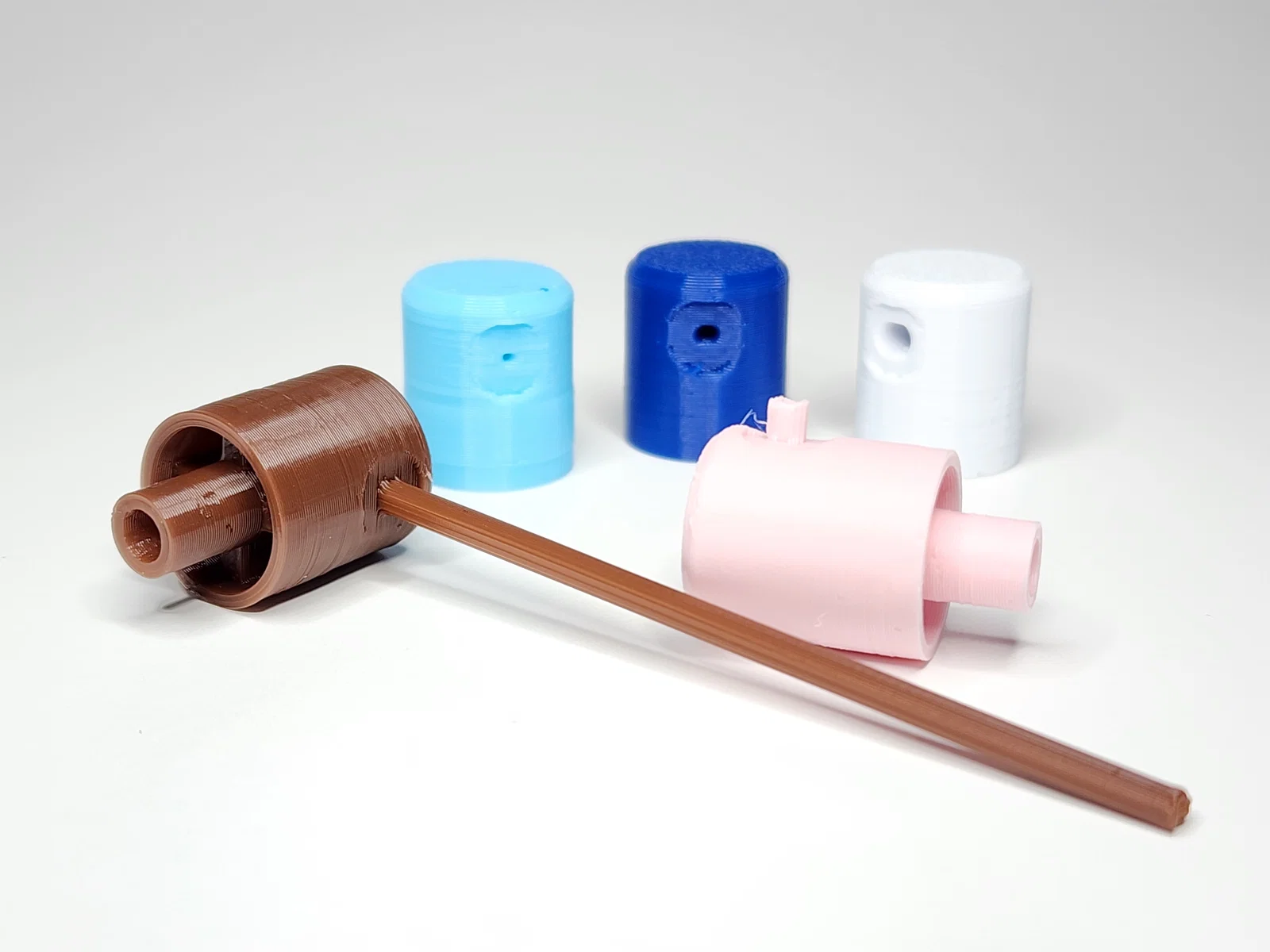

Giới thiệu Parametric Aerosol Nozzle Generator được tạo bằng OpenSCAD! Cái này sẽ giúp bạn thay thế nozzle bị mất dựa trên kích thước bạn cần. Tiện thể, bạn có thể in thêm vài cái nozzle dự phòng với đường kính lỗ (orifice) khác nhau để thay đổi lượng phun tuỳ nhu cầu sử dụng, hoặc thêm stem hay needle để luồn vào những chỗ chật hẹp!

Thay ngay các đầu phun aerosol bị gãy, mất hoặc nghẹt để tận dụng hết phần dung dịch còn lại trong bình!

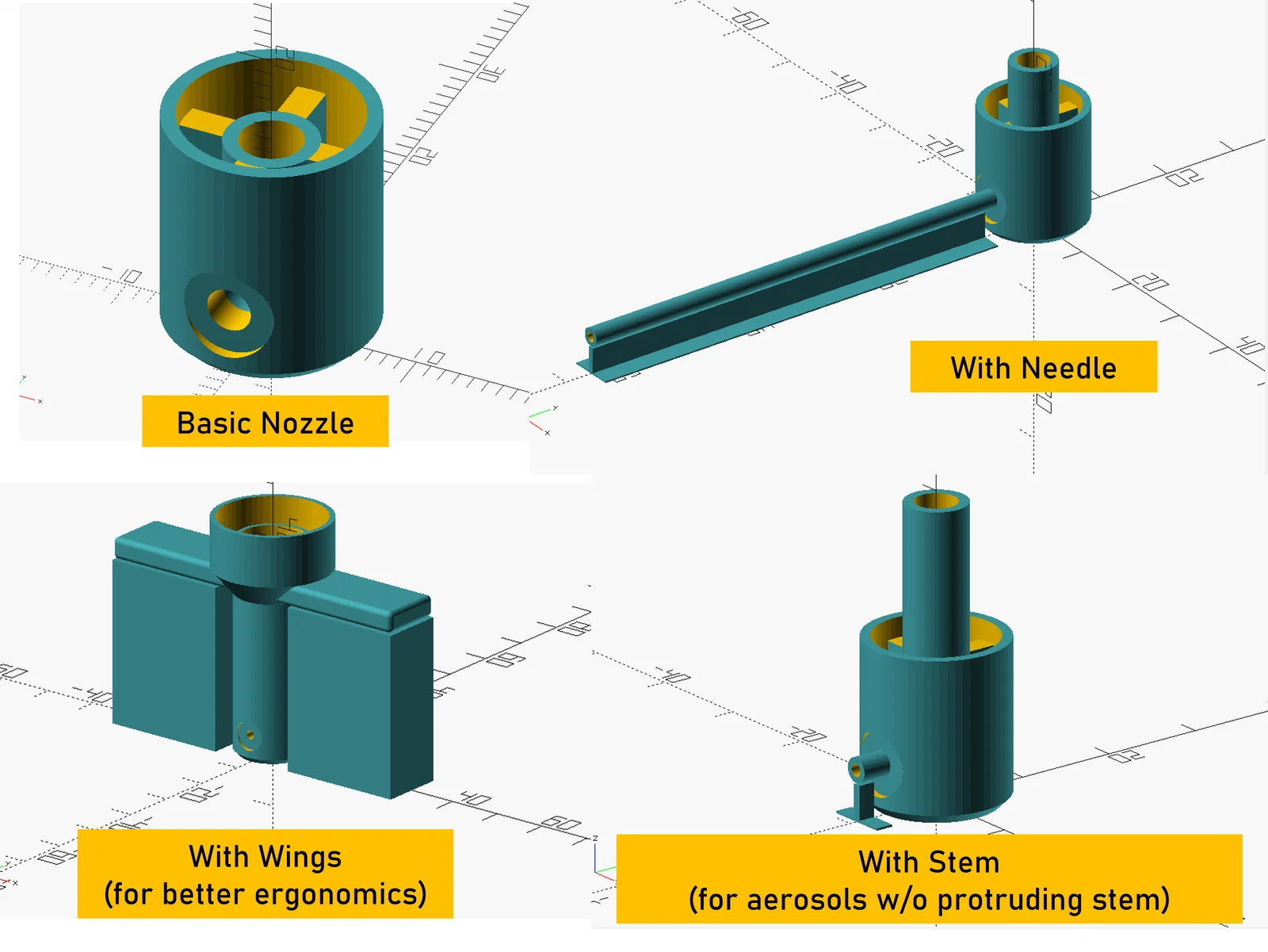

CÁC TUỲ CHỌN SỬ DỤNG

• Thay nozzle bị mất hoặc bị nghẹt

• In nozzle có stem để sửa các bình xịt bị gãy ống (tube)

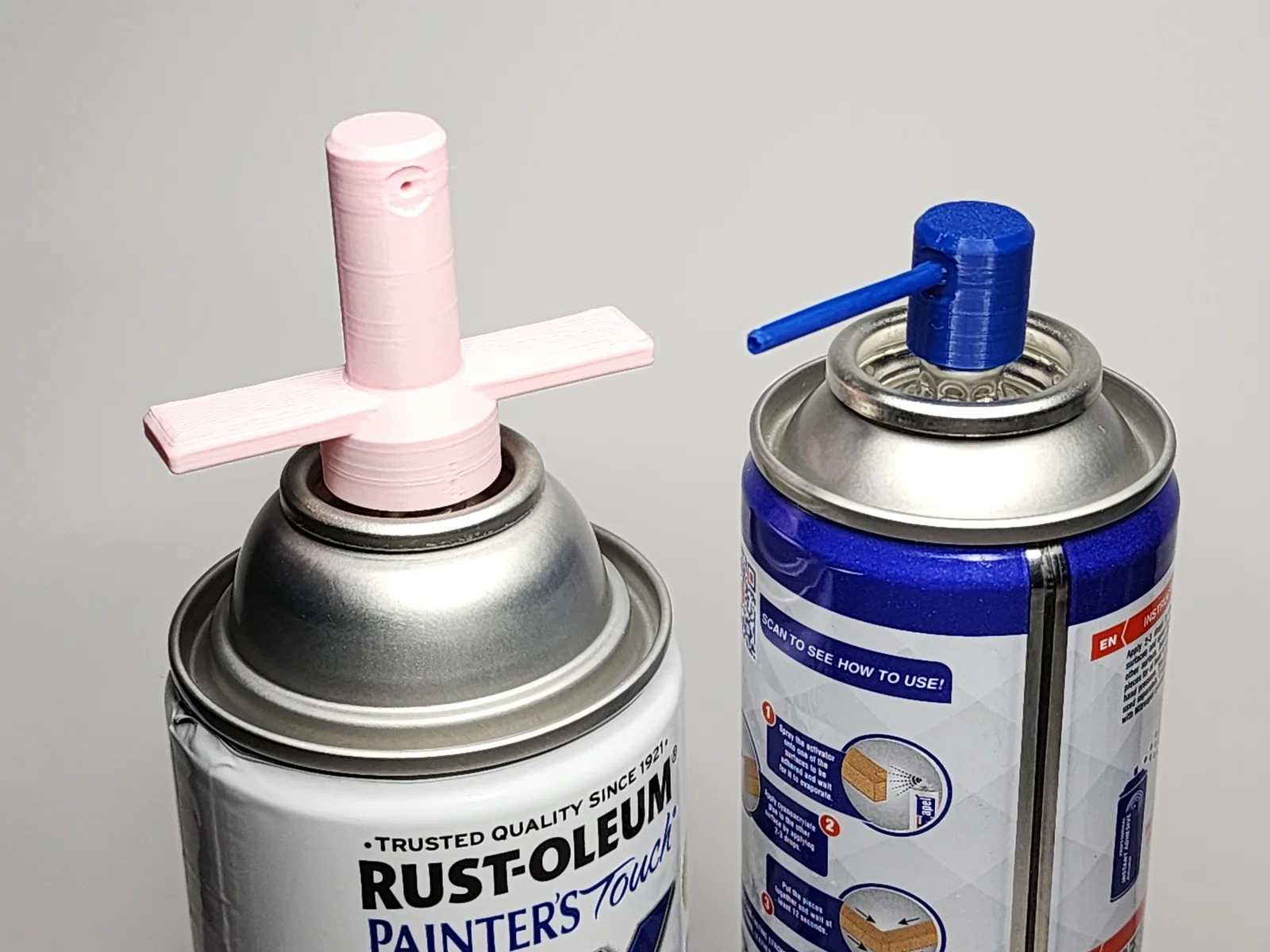

• In nozzle có cánh (wings) để cầm bấm thoải mái hơn

HƯỚNG DẪN IN

1. Để sử dụng, tải file Parametric Aerosol Nozzle Generator.scad.
2. Tải OpenSCAD tại đây.
3. Mở chương trình .scad

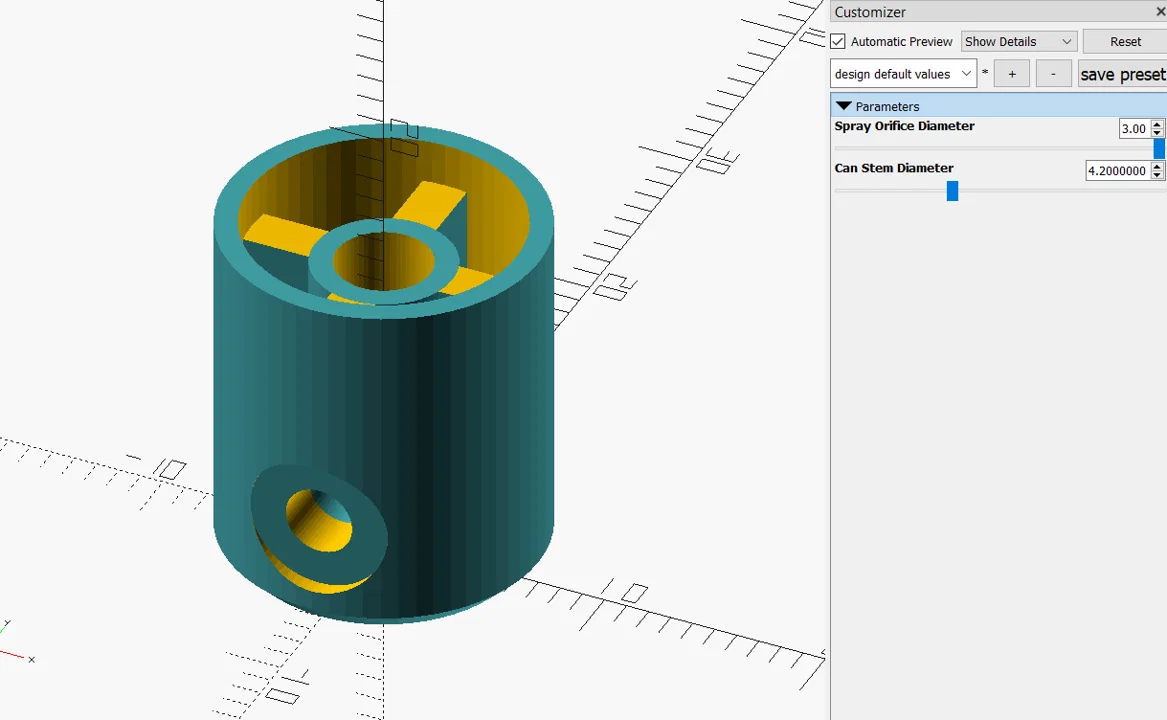

4. Tuỳ chỉnh bằng cách nhập các tham số trong bảng Customizer. Xem bảng Settings bên dưới.
5. Nhấn F5 để xem preview thiết kế hoặc vào Design > Preview
6. Khi đã hài lòng với kích thước nozzle, render để xuất file bằng cách nhấn F6 hoặc vào Design > Render
7. Chọn File > Export > Export to STL/3MF để xuất thiết kế cuối cùng ra STL hoặc 3MF.
8. Slice và in không cần supports. Với nozzle có needle, supports dạng tháo rời sẽ được tự động tạo kèm theo model.

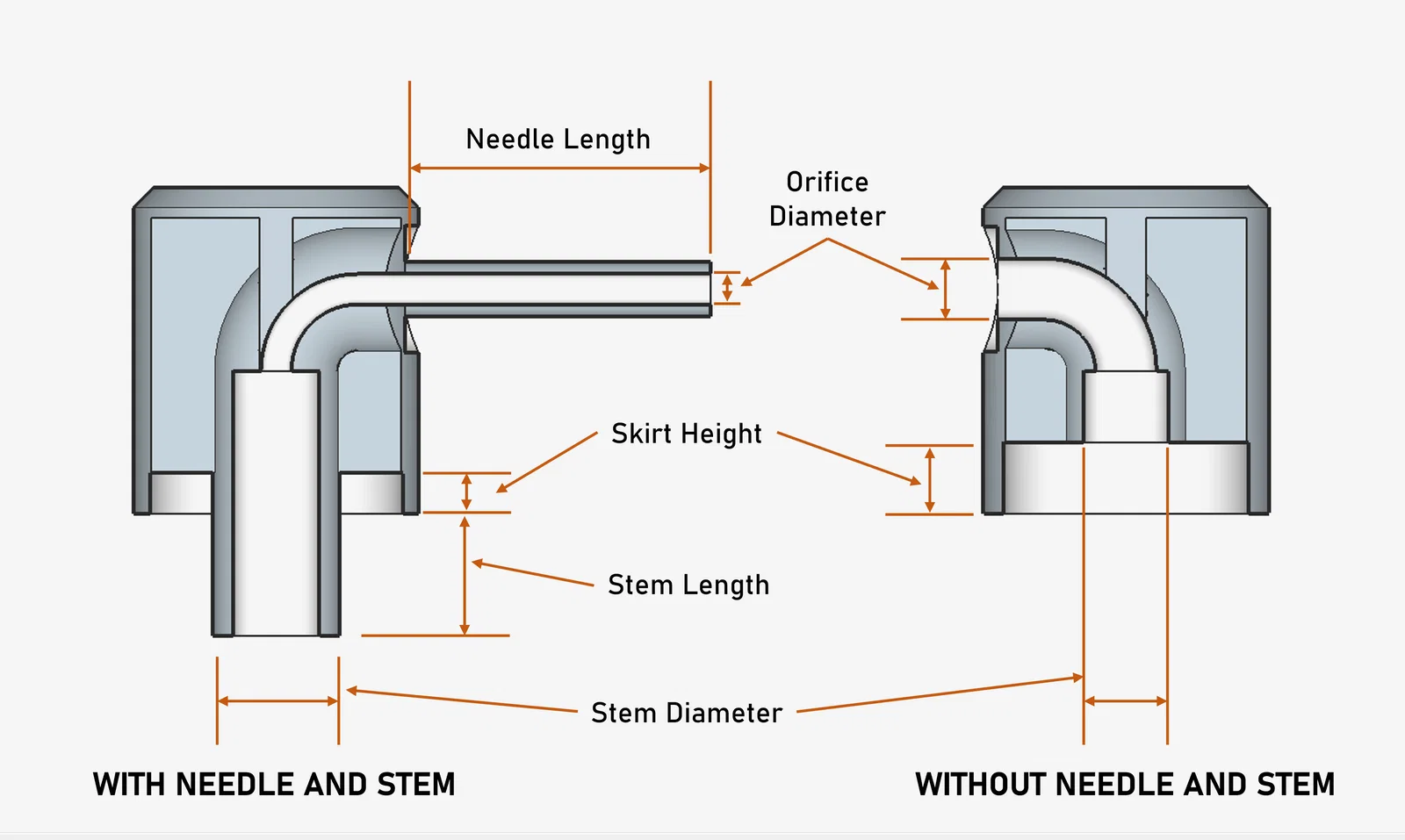

CÀI ĐẶT (SETTINGS)

Parameter

Description

Spray Orifice Diameter

Giá trị tính bằng mm; dùng giá trị nhỏ để tia phun mịn hơn; giá trị lớn để tia phun to/loè rộng hơn.

CẢNH BÁO: Khi in nozzle mảnh, 1.5mm hoặc nhỏ hơn, nhớ kiểm tra kỹ để thành in không bị dính lại làm bít đường đi của nozzle.

Can Stem Diameter

Đây là kích thước lỗ (giá trị mm) bên dưới nozzle, chỗ ống/ty (pipe/stem) của bình sẽ cắm vào.

Skirt Height

Mặc định là 2mm. Dùng để giới hạn mức bạn có thể nhấn nozzle xuống thấp tới đâu. Giá trị nhỏ nghĩa là chỉ nhấn được ít; giá trị lớn cho phép nhấn xuống nhiều hơn.

Needle Length

Mặc định là 0. (Tuỳ chọn) Cho phép phun tập trung hơn hoặc thao tác trong chỗ hẹp bằng cách thêm một ống mảnh tích hợp vào nozzle, hoặc một ống ngắn để gắn ống hút nhỏ (straw). Chiều dài tối đa 200mm / 20cm.

Stem Length

Mặc định là 0. (Tuỳ chọn) Cho phép thêm stem ở đáy nozzle để khắc phục ống xịt (tube) bị gãy hoặc dùng cho các bình aerosol không có ống nhô ra, cần loại “male nozzles”.

Add Wings

Chọn No cho nozzle thường; chọn Yes để tạo nozzle có cánh (wings).
