Gá hỗ trợ lắp profile CD60 cho trần drywall (uchwyt do karton-gipsów)

Tác giả McAbra

Lượt tải
824
Lượt thích
133
Lượt coi
3.048

File 5 2 MB

  • gk_mount_plate_1777827920.stlSTL · 780 KB
  • gk_mount_base_1777827921.stlSTL · 978,4 KB
  • gk_mount_nut_1777827923.stlSTL · 209,3 KB
  • gk_nuts_1777827925.pdfPDF · 12,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#373411
Danh mục
Đồ Gia Dụng
Ngày đăng

Mô tả

Vì sao?

Một người bạn của mình chỉ cho mình mấy cái này lúc tụi mình đang nói chuyện về cái trần drywall mình chuẩn bị làm trong phòng khách. Dù ngoài thị trường đã có nhiều tool kiểu vậy rồi, mình vẫn muốn tự làm một cái để luyện CAD và thêm phần gá cho “laser shield”.

Model này là mình tự thiết kế từ đầu, nhưng mình không dám nhận là ý tưởng nguyên bản vì dạng tool này có rất nhiều. Mình làm để luyện tập và để gắn thêm laser shield.

Tính năng

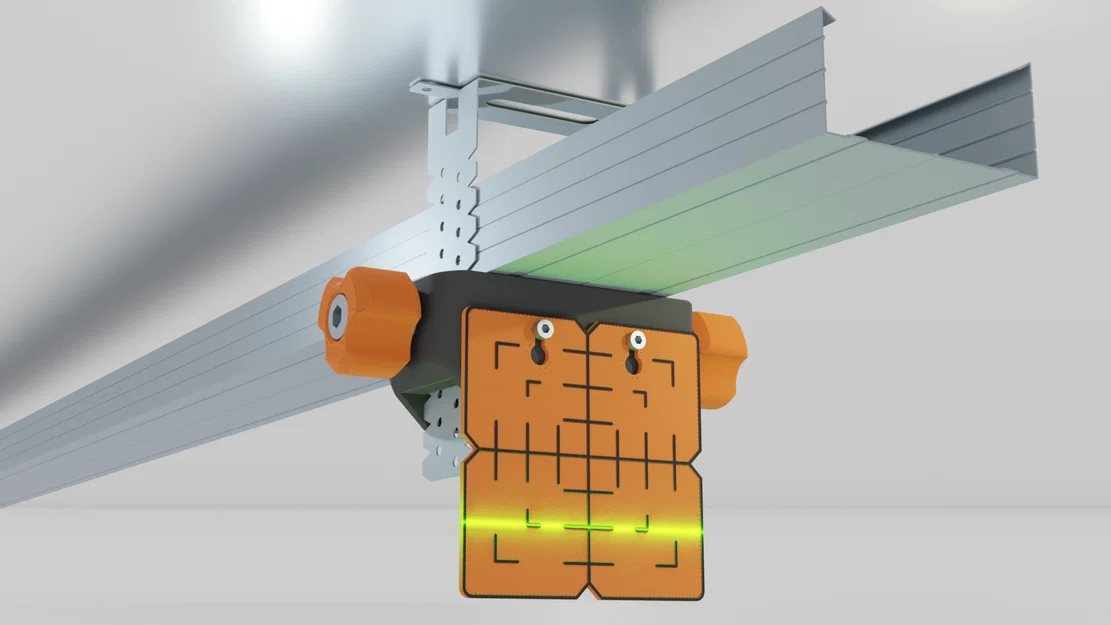

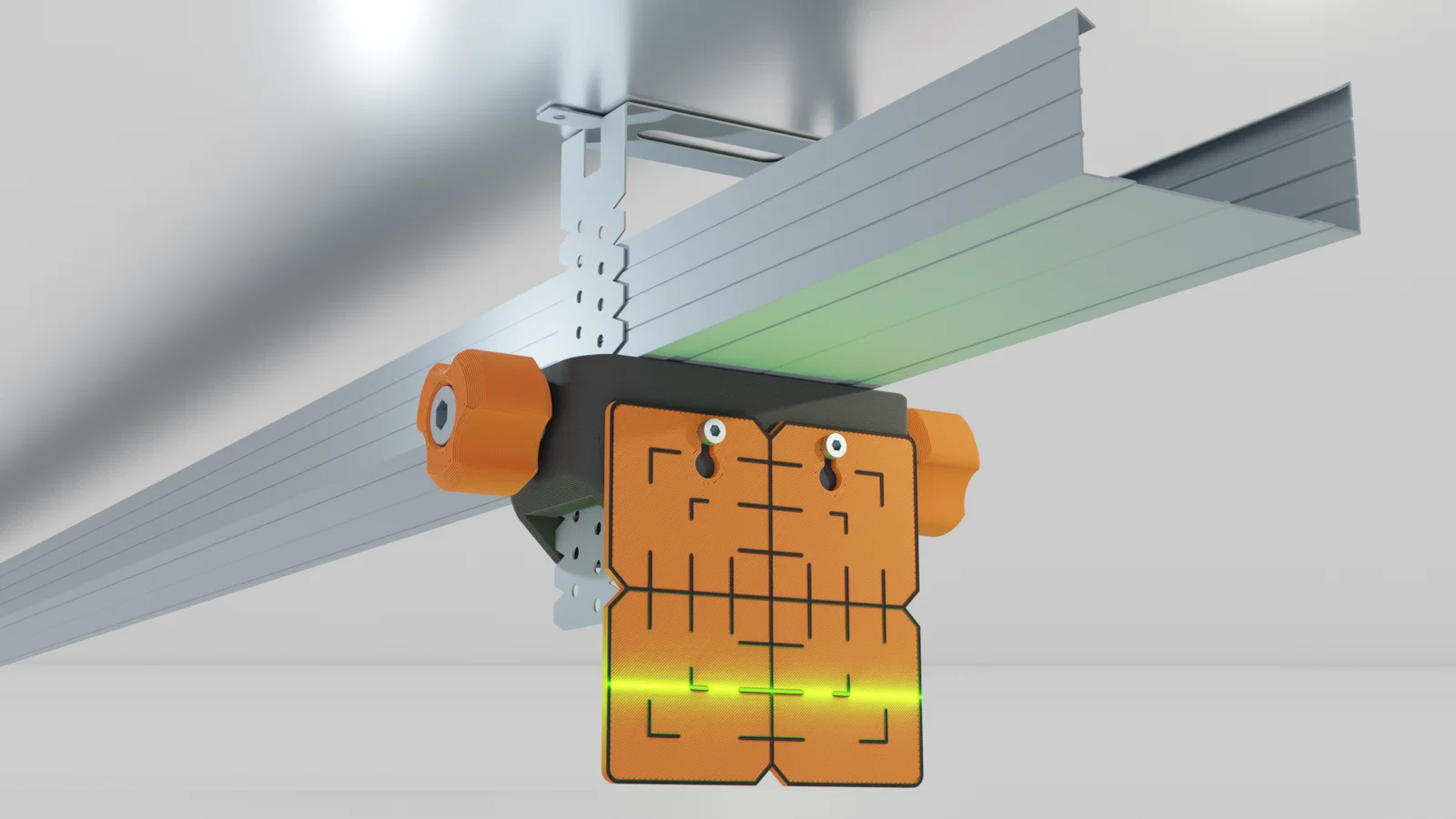

Bạn có thể lắp gần như toàn bộ khung CD60 một mình, canh cho thẳng và chuẩn cao độ nhờ laser, rồi bắt vít profile vào các móc mà không quá lằng nhằng (ai từng thử làm việc này chỉ với hai tay sẽ biết nó dễ bị rối cỡ nào).

Thiết lập in

  • Không cần supports
  • Dùng vật liệu khác PLA, PETG là ổn
  • Chiều cao lớp 0.3 mm
  • Độ dày thành (wall width) 0.45 mm
  • Infill 15%

Danh sách vật tư (Bill Of Materials)

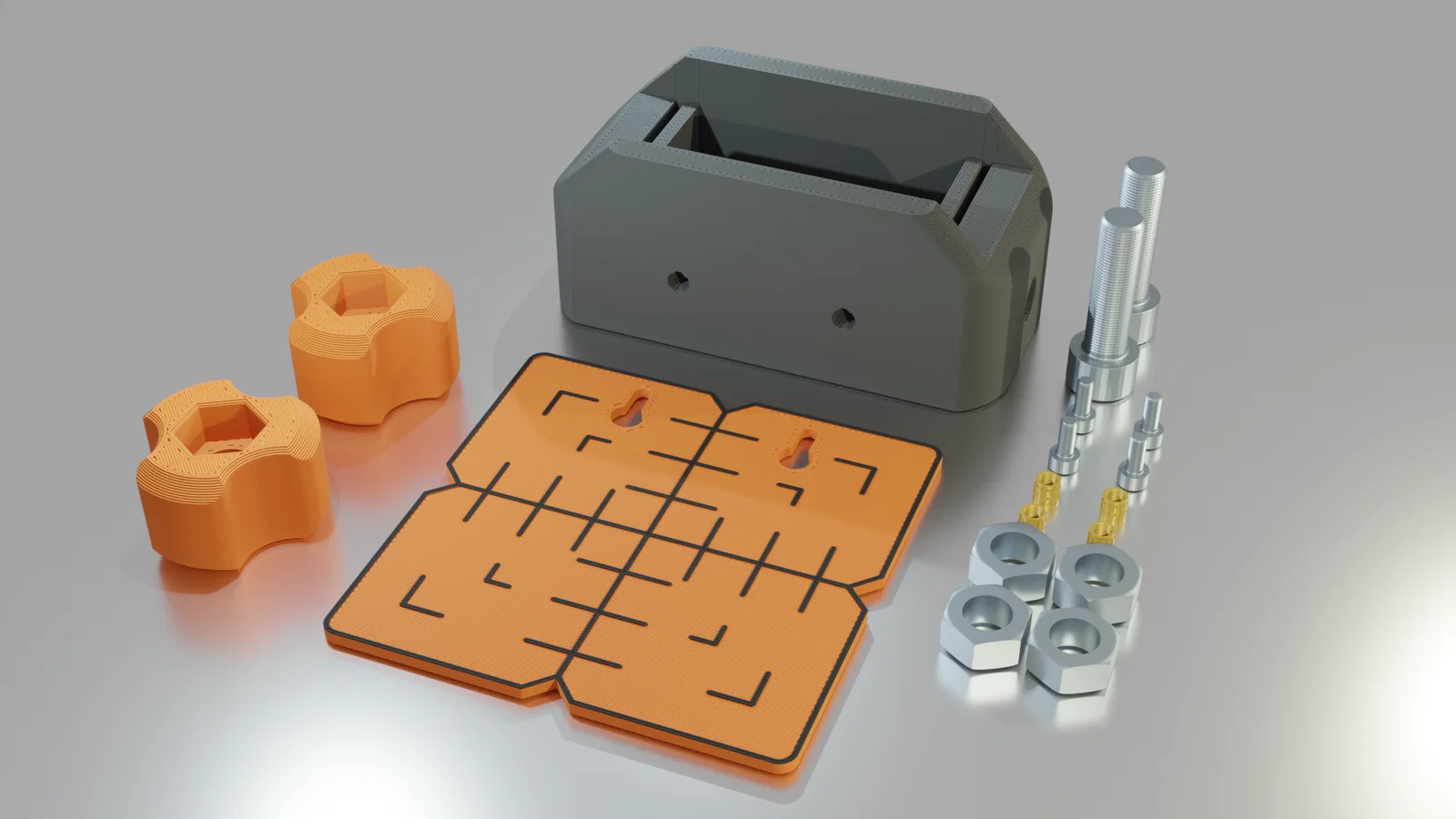

Cho 1 cái mount bạn cần:

Item

Qty

Description

M8 screw 30-40mm

2

Xem hình vẽ bên dưới để biết chi tiết chiều dài

M8 nuts

4

gk_mount_base

1

Printed

gk_mount_nut

2

Printed

Bạn có thể dùng gần như bất kỳ con ốc M8 nào sao cho phần ốc nhô ra khoảng 18mm tính từ đáy của con nut đi vào phần base. Nếu dùng cap head mà có thể lọt vào trong nut thì ốc 30mm là đẹp. Nếu đầu ốc không vừa vào trong thì dùng 40mm sẽ ổn.

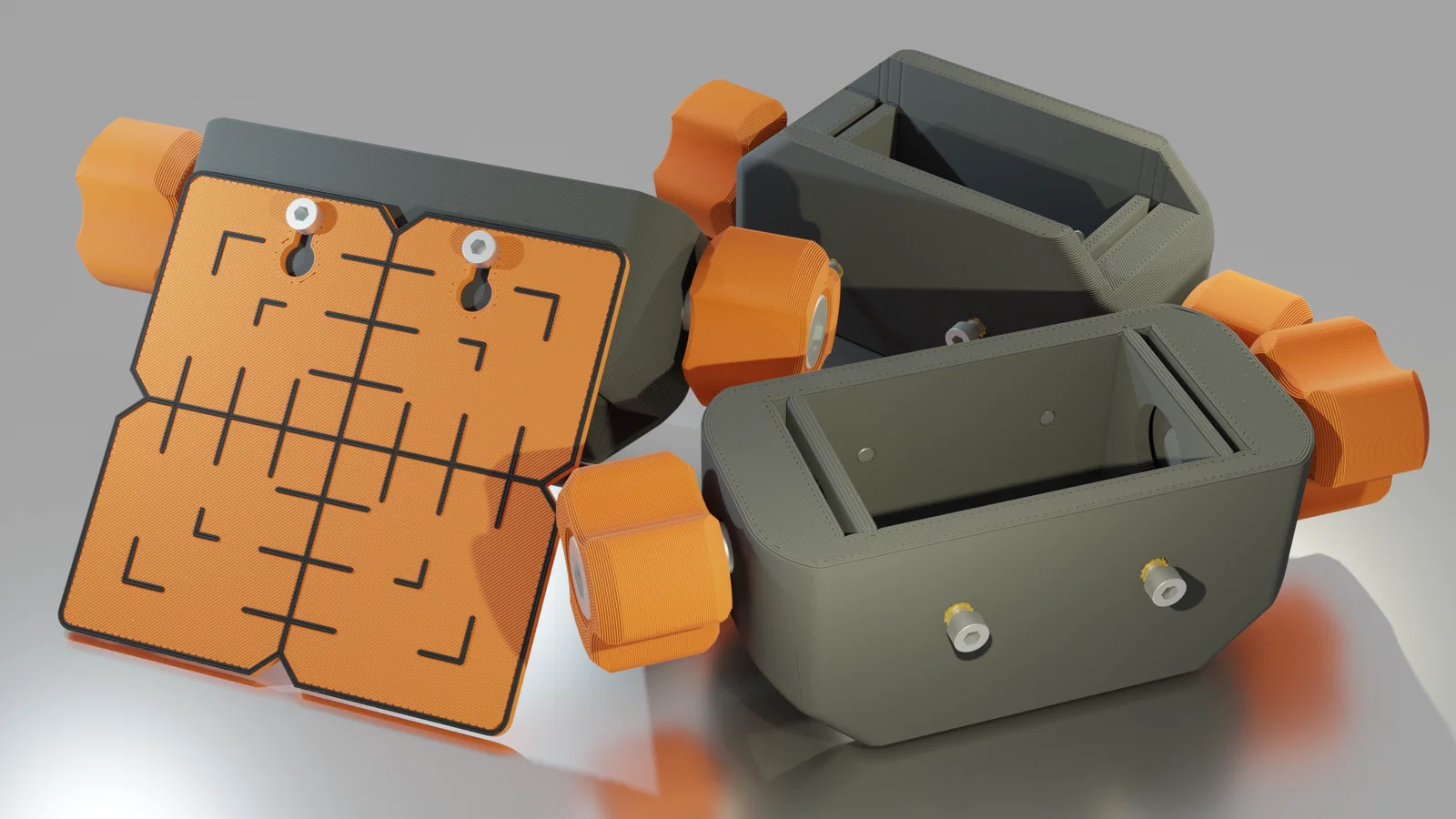

Nếu bạn muốn dùng “laser shield” thì cần thêm vài món bên dưới.

Bạn có thể muốn in tổng cộng 5 cái và chỉ để 2 cái có shield.

Item

Qty

Description

Heat inserts M3 x D4.6 x L4.0

2-4

2 cái mỗi bên, một bên cũng có thể đủ

DIN 912 M3 x 8mm

2-4

Tương tự như trên, 2 cái có thể đủ

gk_mount_plate

1

Printed, pause trước lớp cuối cùng bắt đầu để đổi sang màu khác
