Hộp làm khô filament Samla (Samla filament drybox)

Nhiều loại filament in 3D có tính hút ẩm (hygroscopic), tức là chúng sẽ hấp thụ độ ẩm từ môi trường xung quanh, dễ dẫn tới bề mặt in xấu và tắc nozzle. Tùy bạn đang sống ở đâu và bạn in vật liệu gì, độ ẩm có thể không phải lúc nào cũng là vấn đề lớn. Nhưng bụi cũng có thể làm giảm chất lượng bề mặt và gây tắc nozzle.

Bạn nên luôn giữ filament khô và sạch bụi để in ổn định, ít gặp sự cố.

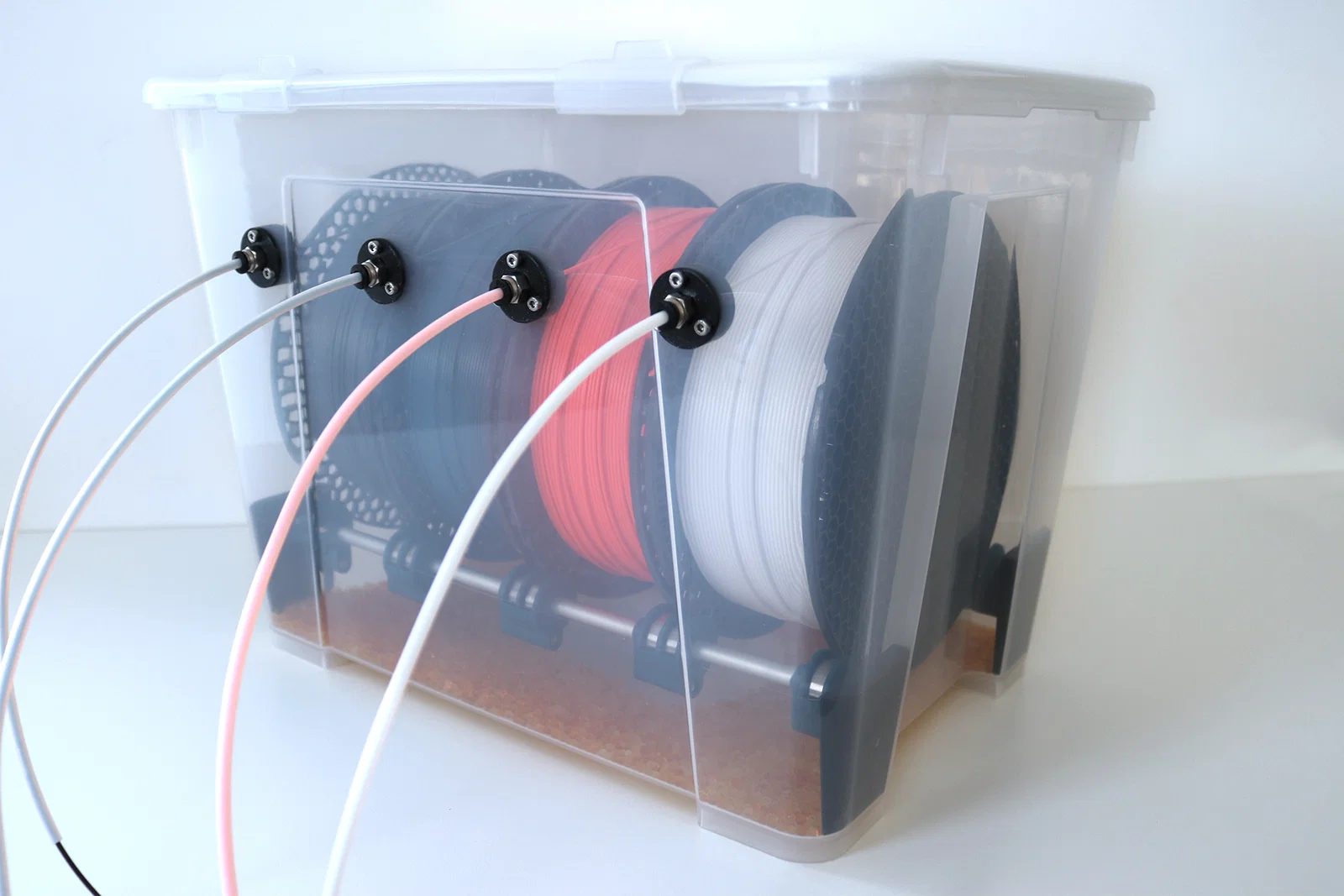

Filament drybox này có thể chứa tối đa 4 cuộn filament.

Các chi tiết cần in để làm bộ này

1. BearingDoubleWasherLeft_X6
2. BearingDoubleWasherMiddle_X6
3. BearingDoubleWasherRight_X6
4. BearingDoubleWasherSpacer_X6
5. BearingWasherLeft_X4
6. BearingWasherRight_X4
7. Clamp_X14
8. NozzleBracketBackM10
9. NozzleBracketFrontM10
10. RodHolderLeft_X2
11. RodHolderRight_X2

Các linh kiện khác cần chuẩn bị

• 16 x Bearing 608-2Z
• 26 x Square nut DIN 562 M3
• 14 x Hex nut DIN 934 M3
• 14 x Screw DIN 912 8 mm M3
• 16 x Screw DIN 912 10 mm M3
• 4 x Screw DIN 912 16 mm M3
• 6 x Screw DIN 912 25 mm M3
• 4 x PC4-M6 fittings
• 4 x PC4-M10 fittings
• 2 x Aluminum rod Ø8 mm
• 200 g Silica Gel (loại tái sinh được)
• 10 m Ống PTFE 4 mm
• 1,3 m Ron/đệm cao su (Rubber seal)
• 1 x Hộp IKEA Samla kèm nắp 798.508.75
• 1 x Kẹp IKEA Samla Clips 202.934.55

Hướng dẫn lắp ráp

Bắt đầu bằng cách lắp toàn bộ square nut vào vị trí. Nhớ kiểm tra không bị vướng gì và ấn xuống hết cỡ. Bạn có thể dùng khóa lục giác nhỏ hoặc tua vít dẹt.

Lắp các bearing bằng cách đẩy các chi tiết vào thanh nhôm (aluminum rod). Với cụm bearing đơn: dùng “BearingWasher-Left”, tiếp theo là bearing, rồi “BearingWasherRight”, cuối cùng là “Clamp” cùng vít 16 mm và một hex nut. Với cụm “Double” thì dùng vít 25 mm, và giữa hai bearing sẽ có thêm phần “Middle” và “Spacer”.

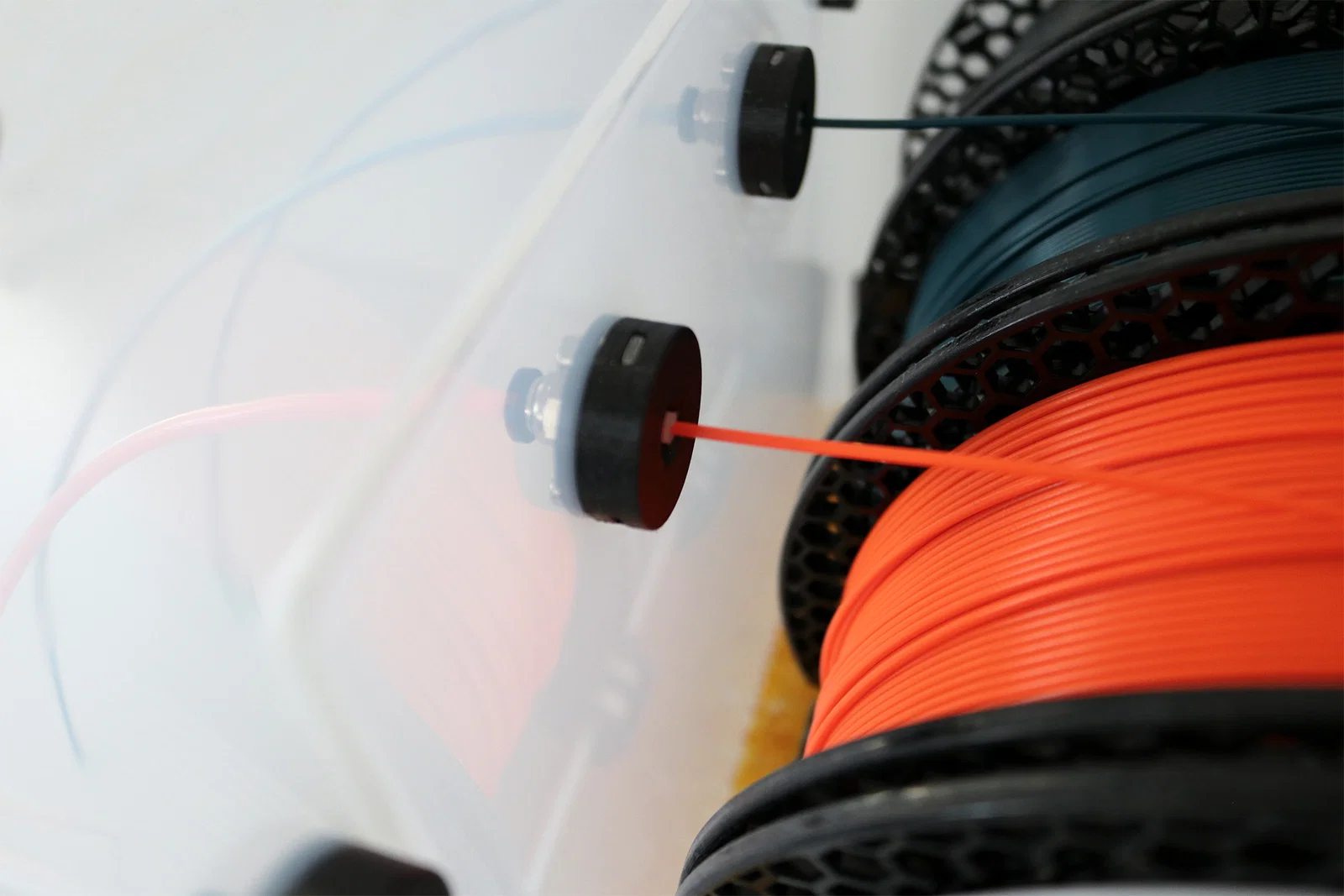

Khoan lỗ cho “NozzleBrackets” theo template rồi gắn nozzlebrackets bằng vít 10 mm. Gắn clamp lên “RodHolders” bằng vít 10 mm và một hex nut, sau đó lắp chúng vào hai đầu thanh. Lưu ý lúc này chưa siết clamp chặt hoàn toàn.

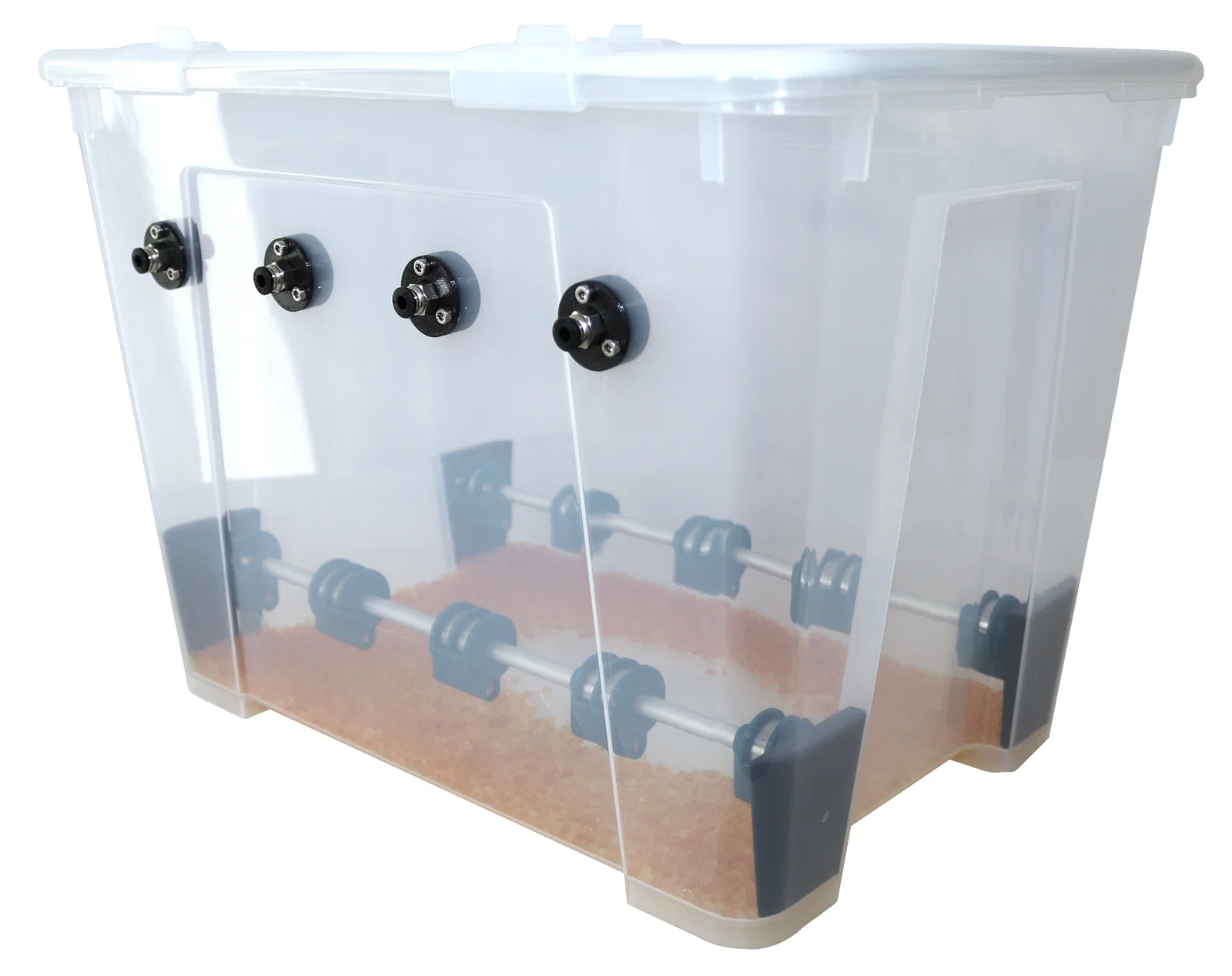

Đặt các cụm đã lắp vào trong hộp và nhớ kéo “RodHolders” ra một chút để toàn bộ cụm bị kẹt nhẹ ở vị trí cao hơn đáy hộp. Sau đó, nhẹ nhàng đẩy cả cụm xuống sát đáy để fit khít, rồi siết clamp bằng vít 8 mm.

Dán ron/đệm kín (seal) bằng cách bóc lớp film bảo vệ và dán chạy theo mép trên của hộp một vòng. Cắt ron dài hơn khoảng 1 mm rồi bẻ xuống để hai đầu khớp nhau hoàn toàn, sau đó cố định đoạn cm cuối bằng cách ấn chặt ron vào thành hộp.

Chỉnh vị trí các bộ giữ bearing cho phù hợp bề rộng cuộn filament của bạn, rồi siết lại bằng vít dài 8 mm.

Đổ silica gel vào trong hộp, gắn các đầu nối ống M10 (tube fittings) và ống PTFE là xong, dùng được liền!

Mình cũng có kèm file .step để bạn dễ chỉnh sửa theo ý.
