Bambu Lab PTFE Connector

Bambu Lab PTFE Connector (6/8/2023)

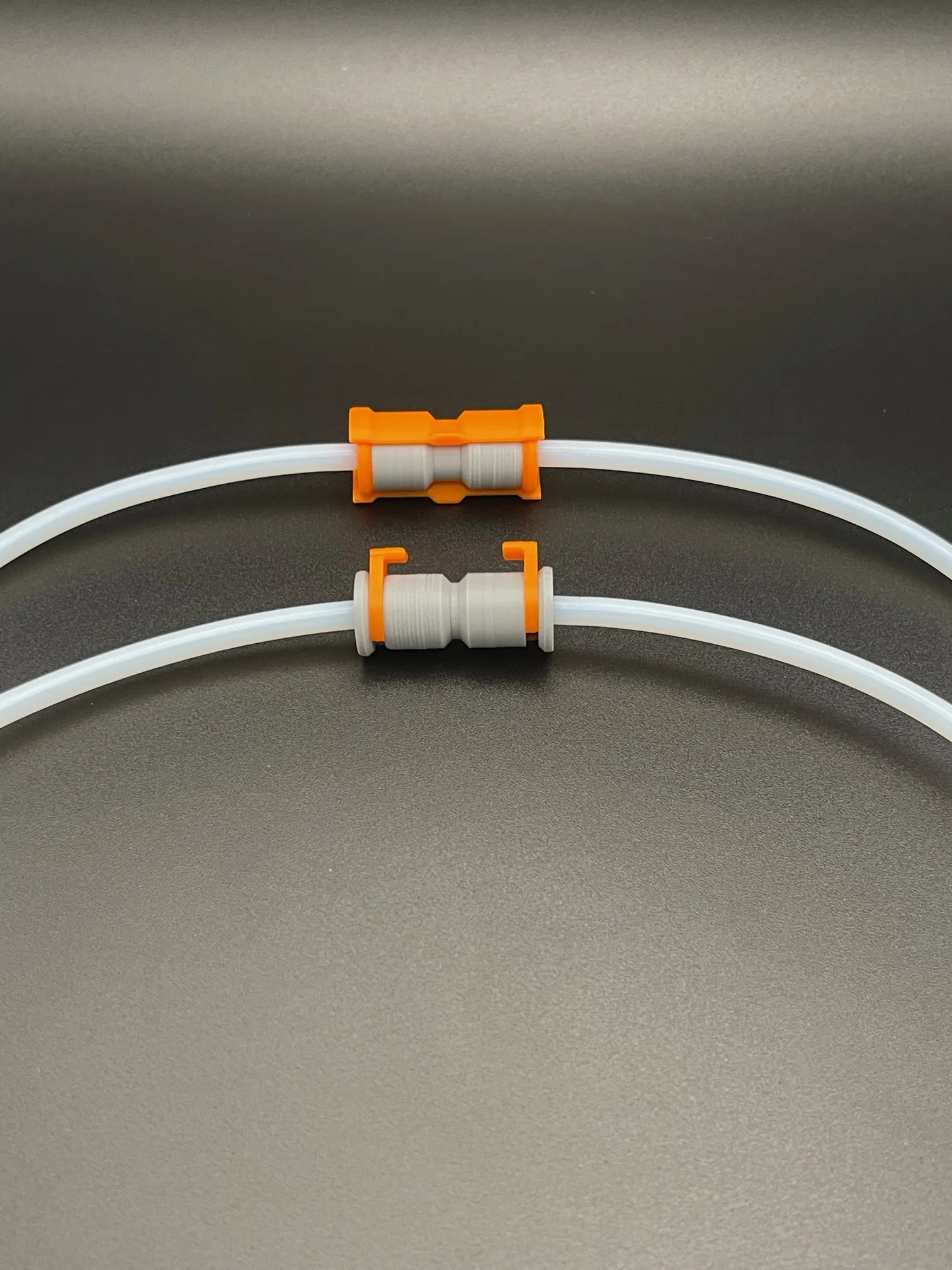

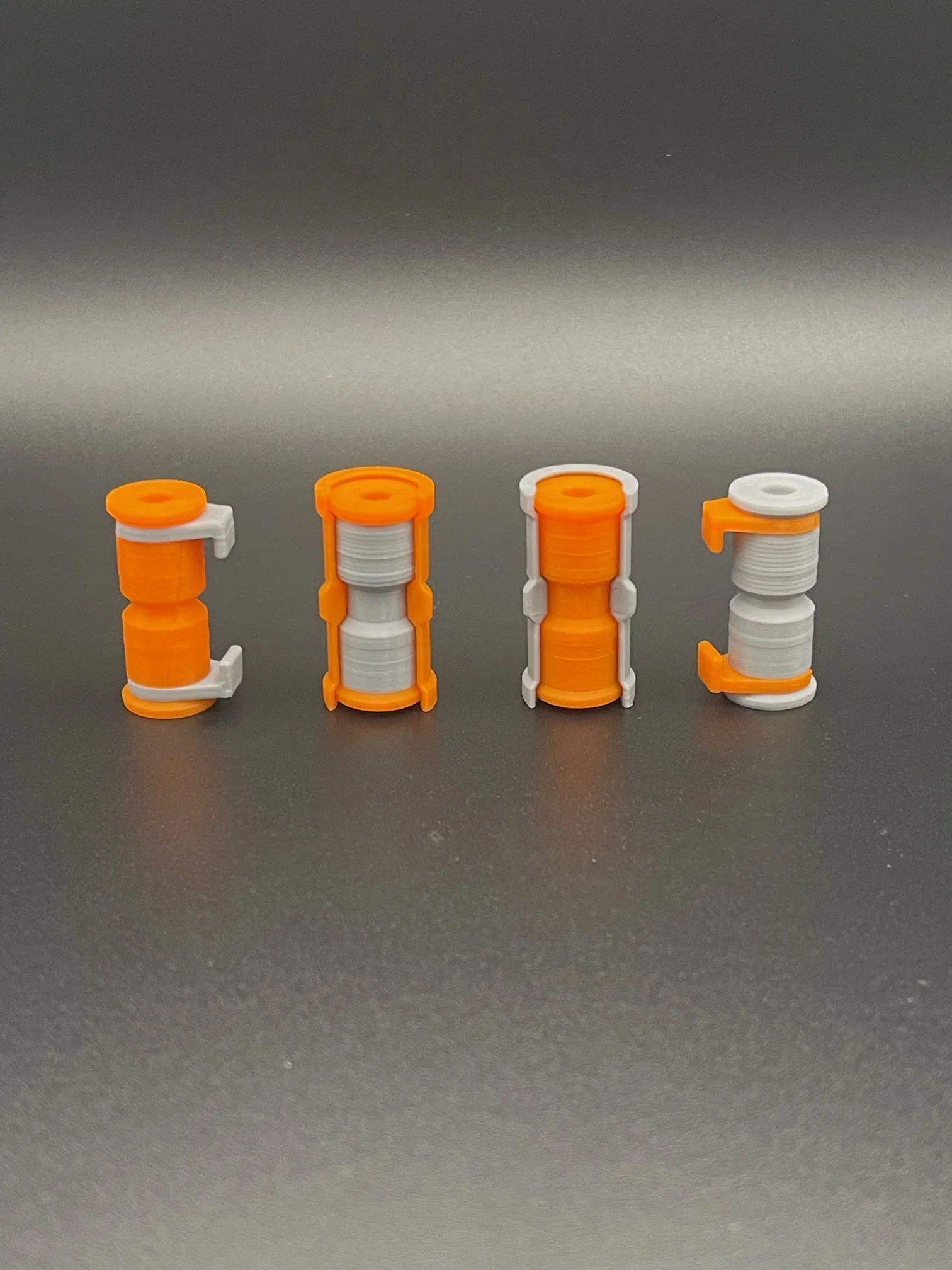

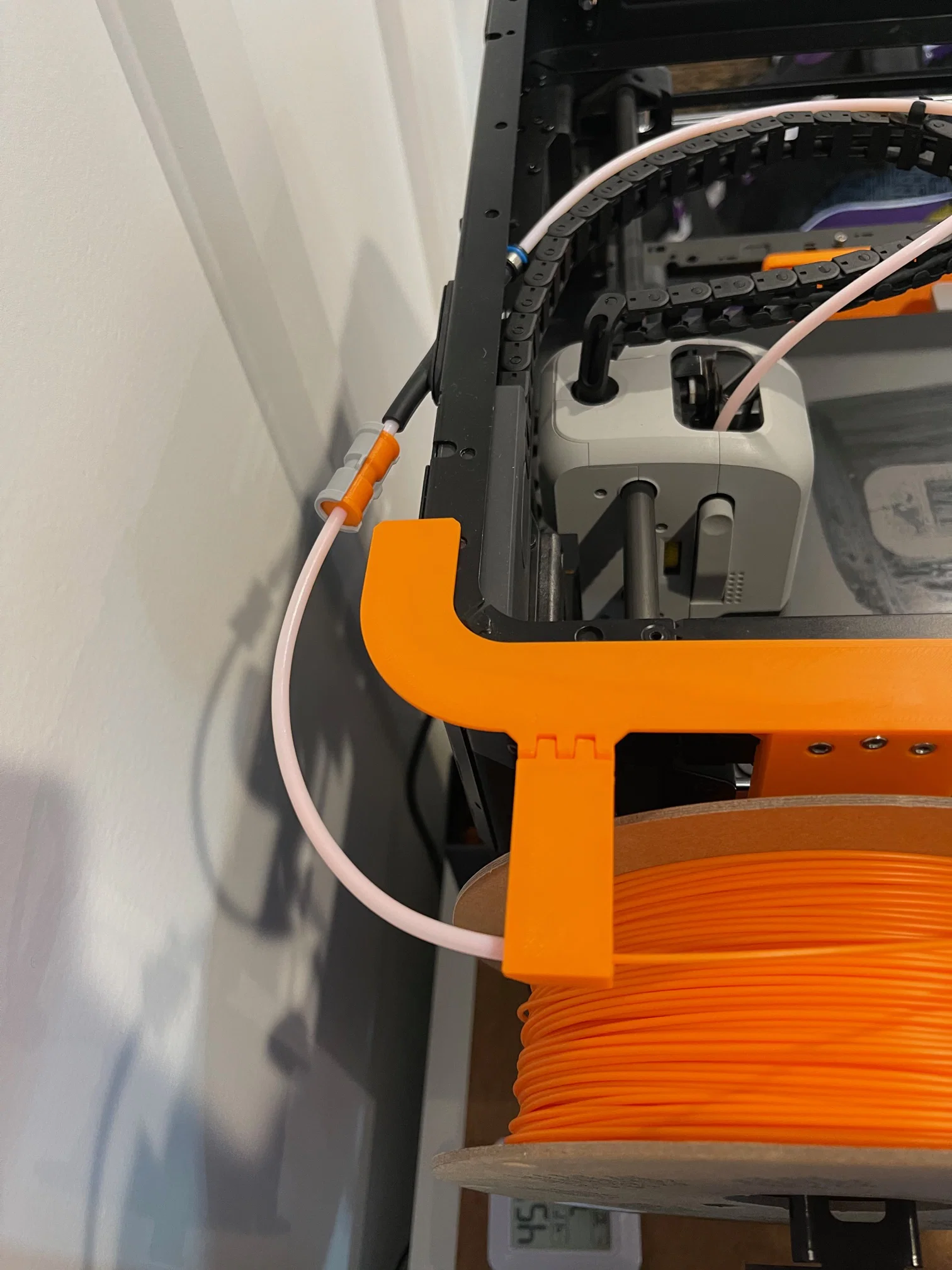

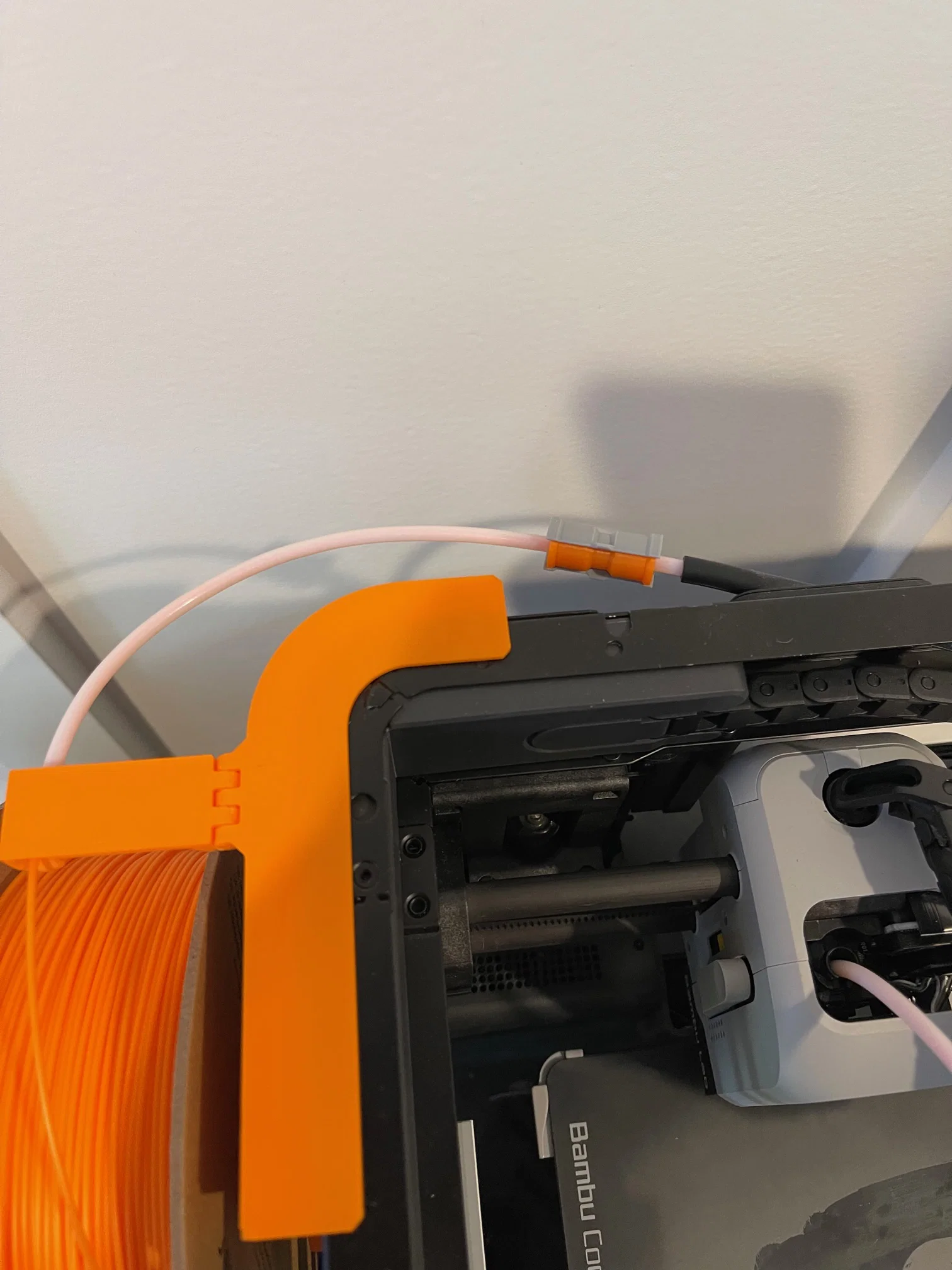

Thiết kế các đầu nối (connector) PTFE cho máy in Bambu Lab. Có 2 loại connector: một loại tương thích với AMS và một loại sẽ không dùng được với AMS. Bản AMS được thiết kế để đẩy hai ống vào sát nhau, tạo kết nối không có khe hở, giúp filament trượt qua mối nối dễ dàng. Bản còn lại được thiết kế để dùng nhanh hơn (nhắm tới người dùng không có AMS) nhưng sẽ tạo một khe hở nhỏ giữa hai ống, có thể làm filament bị kẹt khi AMS đẩy đi qua.

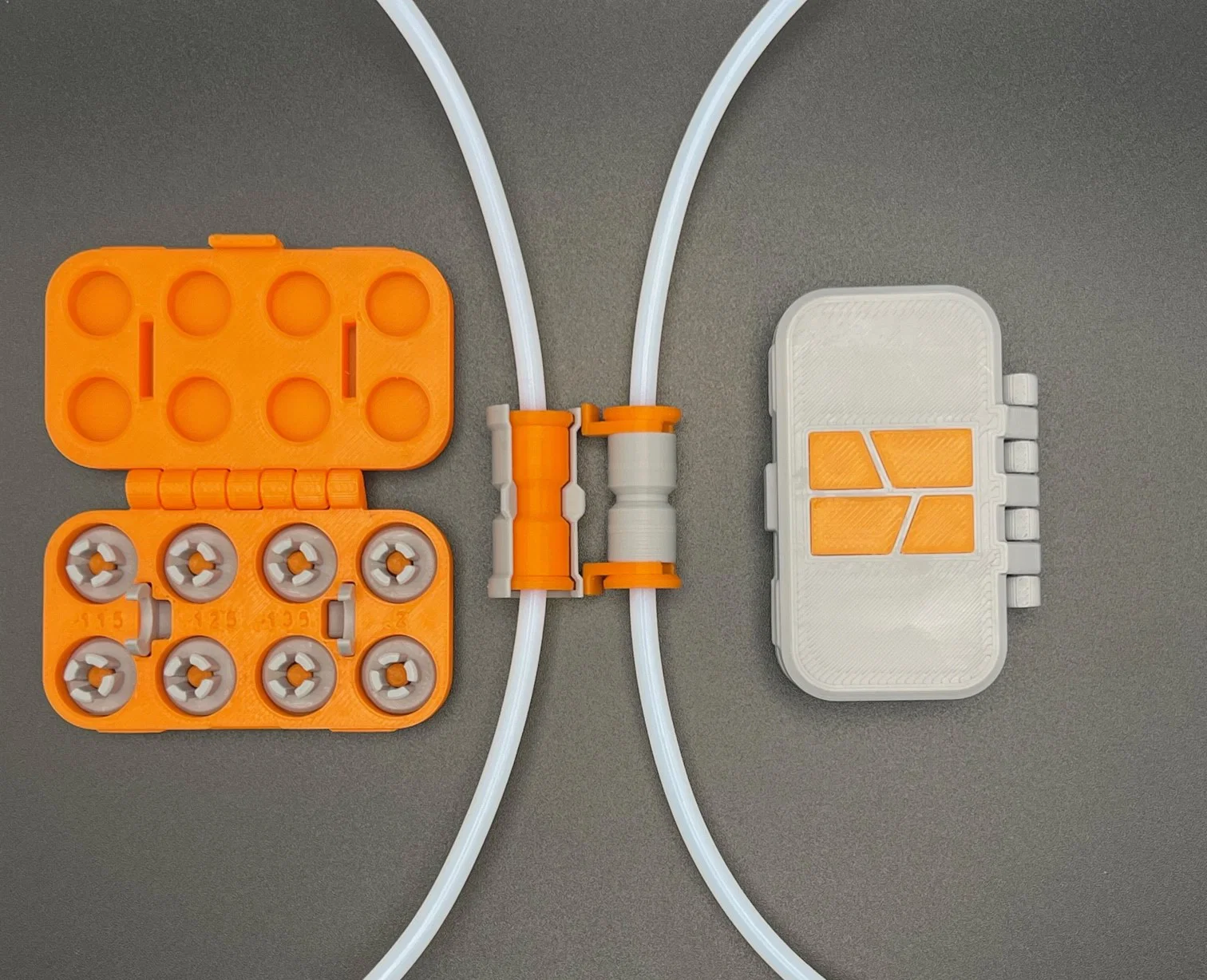

Trong quá trình test, mình thấy đường kính ống PTFE có sai khác nhỏ (cắt không chuẩn, ống đã dùng vs ống mới, v.v.) nên mình cũng kèm theo 4 adapter với kích thước hơi khác nhau, và một hộp để chứa tất cả các món. Hướng dẫn bên dưới sẽ giải thích kỹ hơn.

Files

Main Files

1. Insert Holder Case
2. Insert Options
3. Logo Insert for Case
4. PTFE AMS Clip Lock
5. PTFE AMS Connector
6. PTFE Standard Clip Lock
7. PTFE Standard Connector

Print Files

1. Print File

Printing Preview

Print Settings

PLA thường có thể bị gãy (mình chưa thử) nên vui lòng dùng PETG, ASA, PLA+ , v.v.

Mình dùng Polylite Pro PLA+

Hãy set K calibration và chỉnh setting theo filament của bạn

Quality

• Vui lòng xem file build plate.

Support

• Vui lòng xem file build plate.

Other

• Bed adhesion - dùng brim nếu bạn gặp vấn đề bám dính; trong print file đã cấu hình sẵn nên vui lòng kiểm tra lại các setting trước.

Assembly

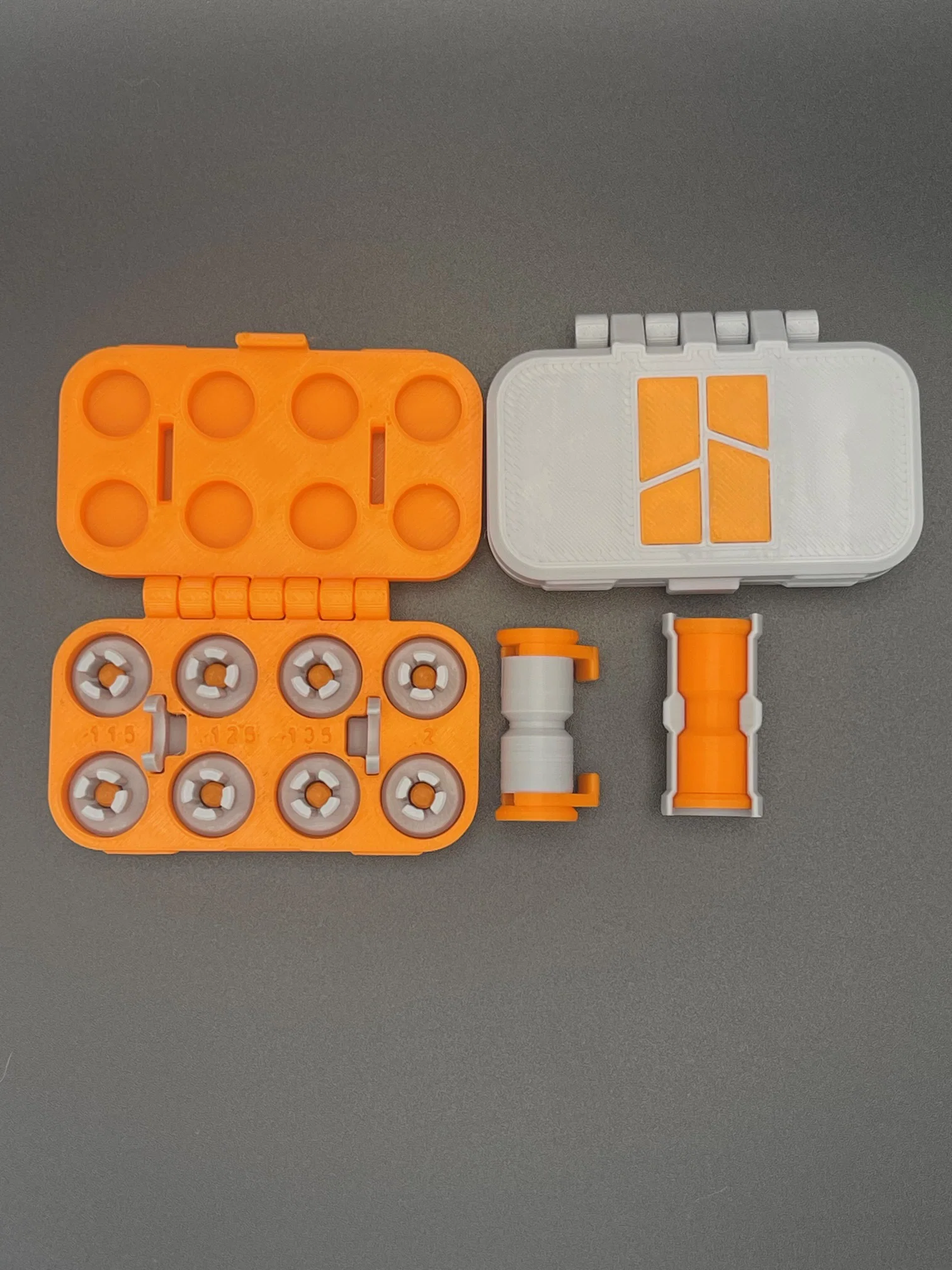

• Sau khi in xong thì cất như vầy (không tính cái case bổ sung).

• Các con số trên case và trong print file tương ứng với một mép vát (chamfer) nhỏ ở phía trên của insert. Số càng nhỏ thì lắp càng chặt, ngoại trừ .2 ( .2 là bản thiết kế đầu tiên và fit tốt nhất với đa số ống PTFE mình thử; trong lúc test mình thấy có ống quá chặt hoặc quá lỏng nên mình tạo thêm 3 size khác. .2 cũng có góc chamfer hơi khác nên .2 không đồng nghĩa = lỏng nhất.
  • .115 sẽ là chặt nhất và .135 sẽ là lỏng nhất.
    • .2 fit được đa phần, sau đó tới .125.

Non-AMS Assembly

• Đẩy các insert clips vào hết cỡ
  • Sau đó đẩy ống vào cho tới khi chạm điểm dừng.

• Kéo các insert ra phía ngoài, việc này sẽ giúp insert kẹp chặt lên ống.
  • Nếu ống quá lỏng hoặc bạn thấy cực kỳ khó kéo insert ra, hãy thử size khác.

• Nếu mọi thứ đã khít, gắn clip vào. Clip sẽ đảm bảo insert giữ đúng vị trí
  • Để tháo ống, tháo clip ra rồi đẩy insert về lại phía trung tâm, ống sẽ rút ra dễ dàng.

AMS Assembly

• Trước tiên gắn inserts, sau đó gắn clips.
  • Clips chỉ dùng để giữ inserts ở đúng vị trí. Nếu inserts vào quá sâu hoặc ra quá nhiều, bạn sẽ khó đẩy ống vào. Clips không bắt buộc nhưng sẽ làm mọi thứ dễ hơn.
  • Gắn ống vào

• Đẩy ống vào cho tới khi bạn chỉ vừa thấy ống trong ô cửa sổ (window)

• Tháo clips ra và đẩy cả hai inserts vào phía trong, hai đầu ống sẽ áp sát (flush) vào nhau. Nếu chưa sát, chỉ cần chỉnh lại vị trí ban đầu (lúc mới đưa ống vào) sâu bao nhiêu.
  • Một lần nữa, nếu ống quá lỏng hoặc quá khó để đẩy inserts vào, hãy thử size insert khác.

• Cuối cùng, gắn AMS clip lock.
  • Lock sẽ ngăn clips trượt ra ngoài và đồng thời che/kín phần cửa sổ

Section Views

• Non AMS Connector

• AMS Connector

Xong rồi đó!

Nếu bạn thích các thiết kế của mình và muốn ủng hộ, bạn có thể mời mình một ly cà phê để góp phần mua filament phục vụ prototype. Bạn có thể donate bất kỳ số tiền nào qua Buy Me a Coffee hoặc PayPal — mình rất cảm kích!

Như thường lệ, do môi trường in, filament, v.v. khác nhau, bản in có thể không hoàn hảo với tất cả mọi người. Nếu bạn gặp vấn đề, vui lòng nhắn tin hoặc bình luận, mình sẽ cố gắng hết sức để hỗ trợ xử lý.
