Elliptic Infinity – Mẫu gấp origami dạng elip

Mẫu gấp này được thiết kế bởi Dr. Robert Lang. Bản gốc dùng các đường nếp gấp cong, còn bản này là phiên bản đã được rời rạc hóa (discretized).

Origami trong Kỹ thuật

Ghé trang của BYU Compliant Mechanisms Research Lab (CMR) về origami trong kỹ thuật

Cách làm

Giấy

Với crease pattern (mẫu nếp gấp) bản gốc, xem tại https://langorigami.com/crease-pattern/elliptic-infinity-a/

In 3D

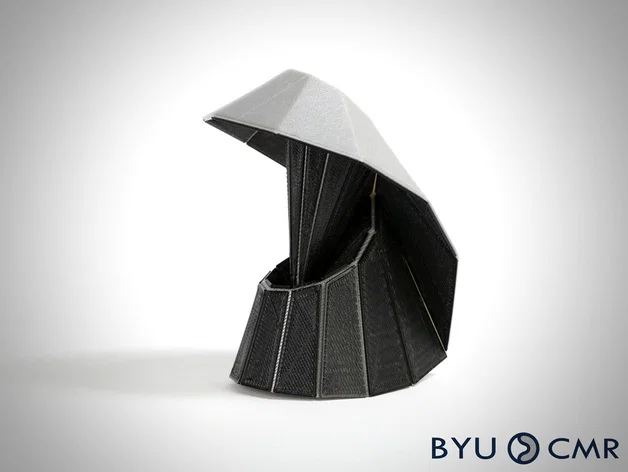

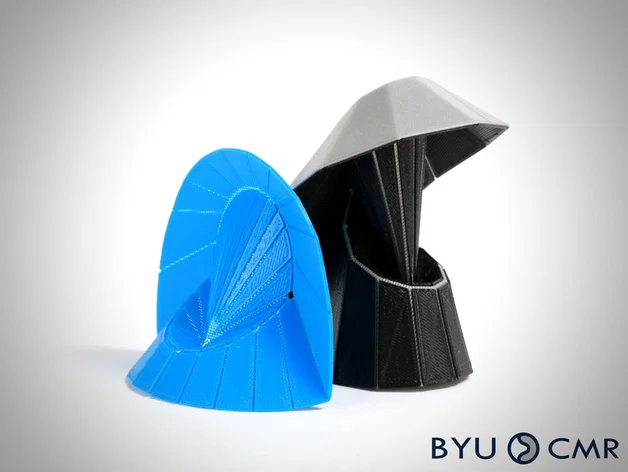

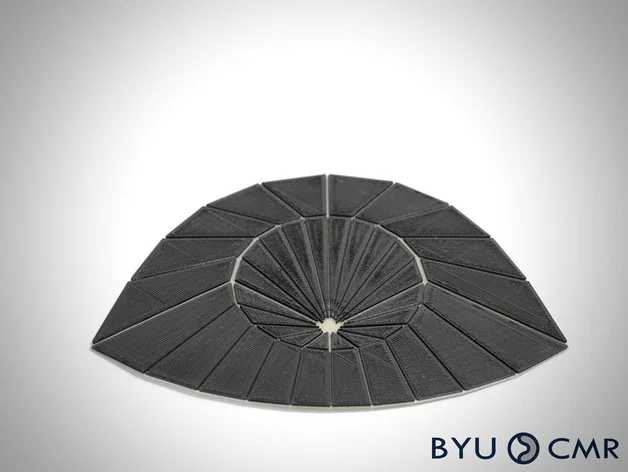

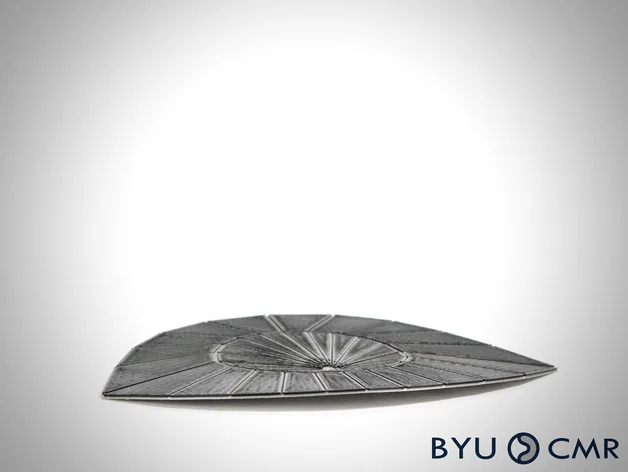

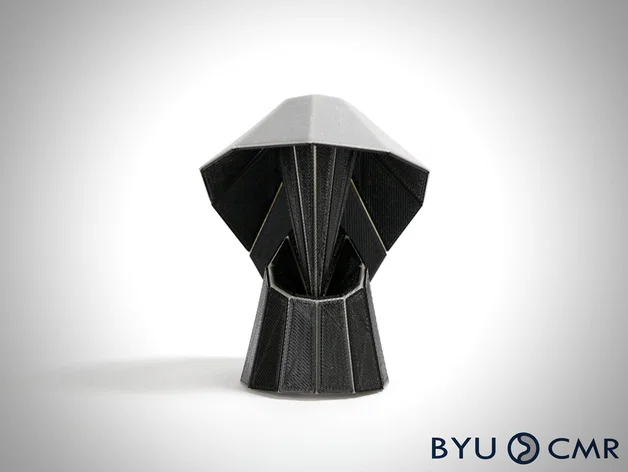

Cách làm có vẻ ổn nhất là in các lớp đáy bằng vật liệu dẻo, rồi in vật liệu cứng hơn cho phần các segment (từng đoạn). Bản màu đen đang dùng đúng cách này.

Bên mình đã in thành công bằng PLA. Nhớ để bottom layer thật mỏng.

Đèn

Một mẫu đèn lấy cảm hứng từ thiết kế này có thể xem bên dưới. Xem thêm các sản phẩm về đèn (kèm hình đẹp) của Wasatch Design Collective tại đây.

Tìm hiểu thêm

Thiết kế này được phát triển bởi Compliant Mechanisms Research Group (CMR) thuộc Brigham Young University (BYU). Theo dõi tụi mình tại @byucmr trên Instagram, @CompliantMechanismsResearchGroup trên Facebook, hoặc ghé website BYU Compliant Mechanisms Research (CMR) để tìm hiểu thêm về compliant mechanisms.

Thông tin kỹ thuật

Nếu cần thông tin kỹ thuật chuyên sâu, xem các ấn phẩm sau:

Nelson, T.G., Lang, R.L., Pehrson, N., Magleby, S.P., Howell, L.L., “Facilitating Deployable Mechanisms and Structures via Developable Lamina Emergent Arrays,” ASME Journal of Mechanisms and Robotics, Vol. 8, pp. 031006-1 to 031006-10, DOI: 10.1115/1.4031901, 2016.

Để tìm hiểu thêm về compliant mechanisms nói chung, xem website BYU Compliant Mechanisms Research (CMR) hoặc các cuốn sách này: Compliant Mechanisms, Handbook of Compliant Mechanisms

Sở hữu trí tuệ

Các file in 3D tải về được cung cấp tại đây có thể dùng, chỉnh sửa và trải nghiệm cho mục đích phi thương mại. Nếu muốn cấp phép công nghệ này cho ứng dụng thương mại, vui lòng liên hệ:

BYU Technology Transfer Office
3760 Harold B. Lee Library
Brigham Young University
Provo, UT 84602
Phone: (801) 422-6266
https://techtransfer.byu.edu/contact
