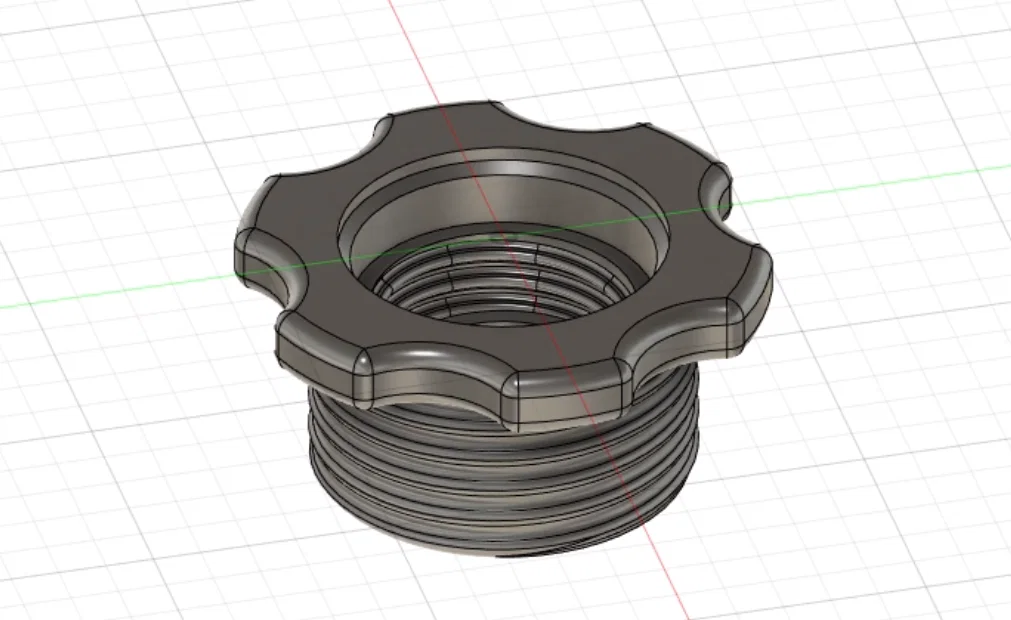

Adapter chai PCO-1810 sang ren NATO cho mặt nạ phòng độc

Bộ phận này cho phép dùng chai nước / chai nước ngọt có gas để làm bộ lọc tự chế.

Phần ren trong thiết kế này được tạo dựa trên thông tin từ tài liệu спецификация này.

Tổng quan

Có 2 chuẩn phổ biến cho chai nhựa: PCO-1810 và PCO-1881. Chuẩn đầu là chuẩn cũ hơn; chuẩn sau là chuẩn mới hơn, phần cổ thấp hơn và dùng ít vật liệu hơn.

Hiện tại thiết kế này chỉ hoạt động với PCO-1810; phiên bản cho PCO-1881 có thể sẽ được thêm sau.

Lắp ráp

Vật liệu

1. Adapter đã in
2. Một chai nhựa nước suối hoặc chai nước ngọt
3. O-ring cỡ US #18 (hệ metric 1.78x18.77mm) (khuyến nghị) hoặc keo / epoxy phù hợp cho nhựa

Thông số in

• Thời gian in: Khoảng 1 giờ 45 phút
• Kích thước nozzle: 0.4mm
• Chiều cao lớp (layer height): 0.2mm
• Infill: 15%
• Supports: Chỉ trên build plate (tránh phát sinh support không cần thiết giữa các phần ren, giúp gỡ support dễ hơn)
• Walls: 2

Các bước lắp

1. In adapter theo đúng hướng mặc định – để phần núm (knob) nằm trên bề mặt in.
2. Gỡ hết phần support khỏi ren phía chai một cách cẩn thận.
3. Tháo vòng niêm phong an toàn của nắp chai (vòng nhựa sẽ rời ra khỏi nắp khi mở), rồi thay bằng o-ring. Hoặc có thể bôi keo lên phần ren của chai và phần ren của adapter.

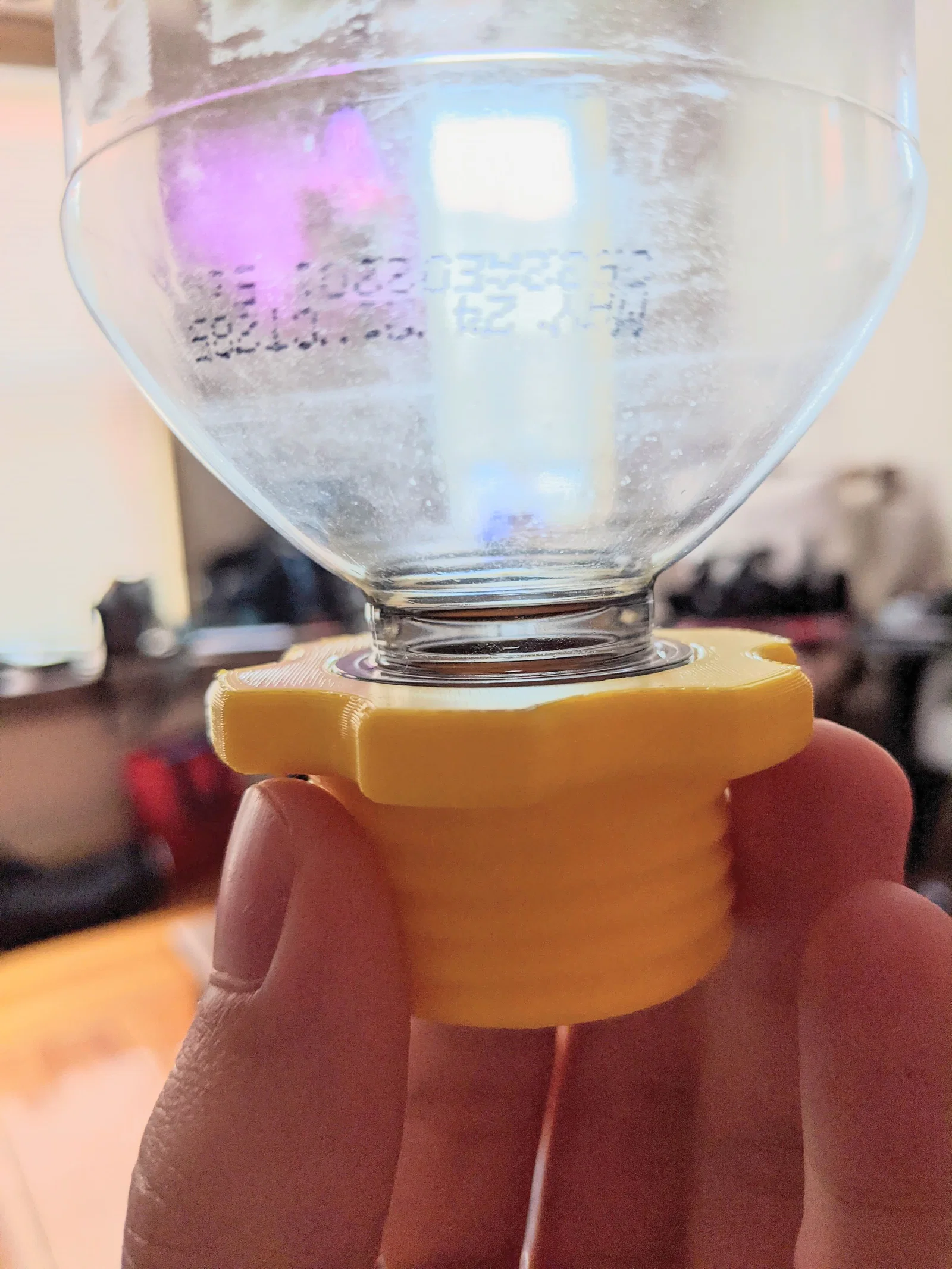

1. Vặn cụm chai (bottle filter) vào adapter cho tới khi o-ring được ép ngồi kín hoàn toàn.

Cảnh báo an toàn

• Thiết kế này sẽ không kín nếu không dùng o-ring hoặc keo. Luôn kiểm tra độ kín để đảm bảo loại o-ring/keo bạn chọn hoạt động hiệu quả.
