Adapter gắn accelerometer nozzle BTT S2DW cứng cáp hơn
- Lượt tải
- 185
- Lượt thích
- 31
- Lượt coi
- 1.275
- Bản remix
- 0
- Bình luận
- 0
File 4 444,5 KB
- BTT_S2DW_adapter_melt_in_1777818496.stlSTL · 159,7 KB
- BTT_S2DW_adapter_removable_1777818497.stlSTL · 141,8 KB
- BTT_S2DW_adapter_melt_in_1777818497.stepSTEP · 71,5 KB
- BTT_S2DW_adapter_removable_1777818498.stepSTEP · 71,6 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #373100
- Danh mục
- Máy In 3D
- Ngày đăng
- Giấy phép
- CC BY-NC — Ghi công, phi thương mại
Mô tả

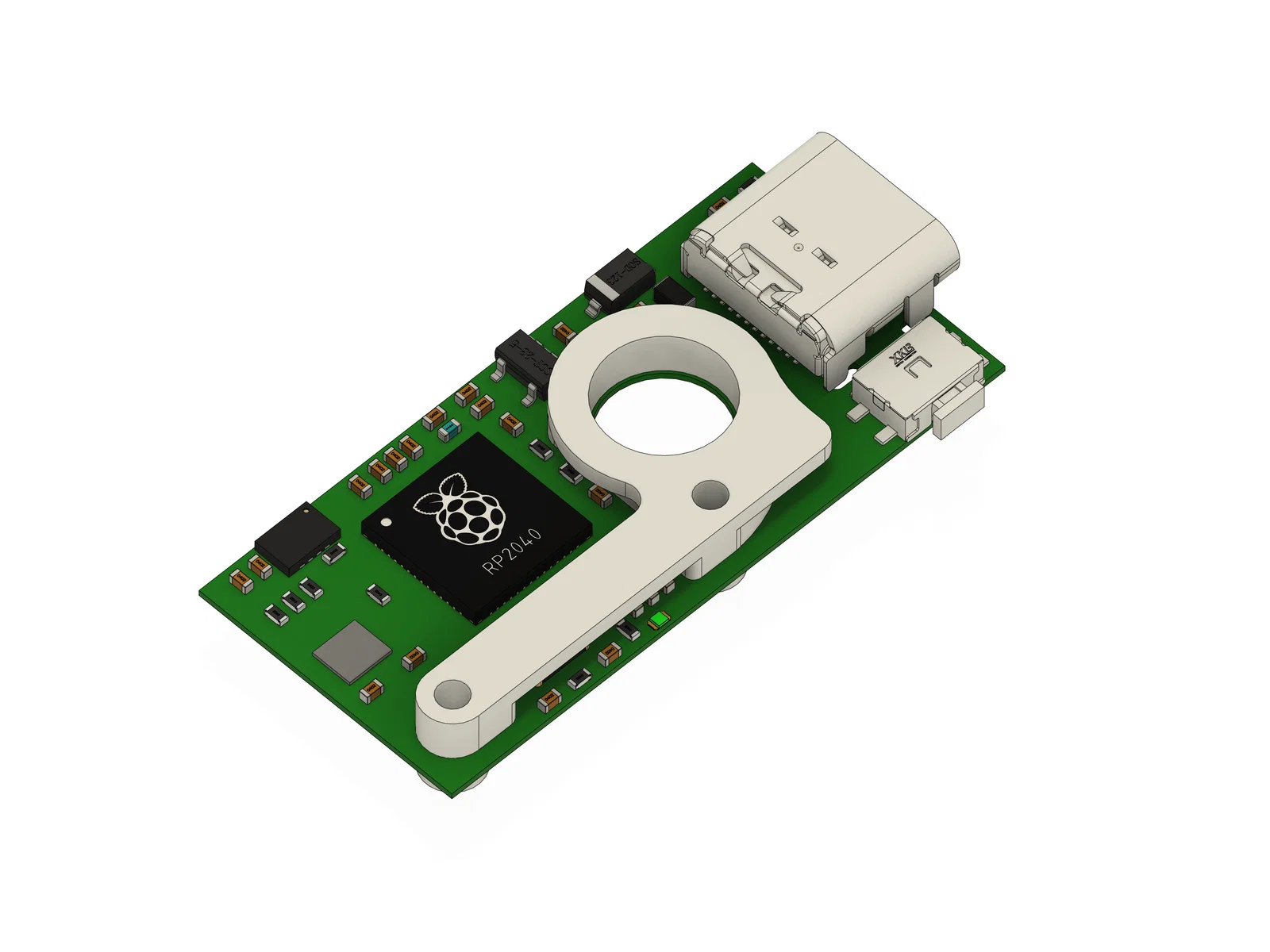

Đây là một adapter cho accelerometer S2DW của BTT – https://biqu.equipment/products/adxl-345-accelerometer-board-for-36-stepper-motors?variant=40446852759650

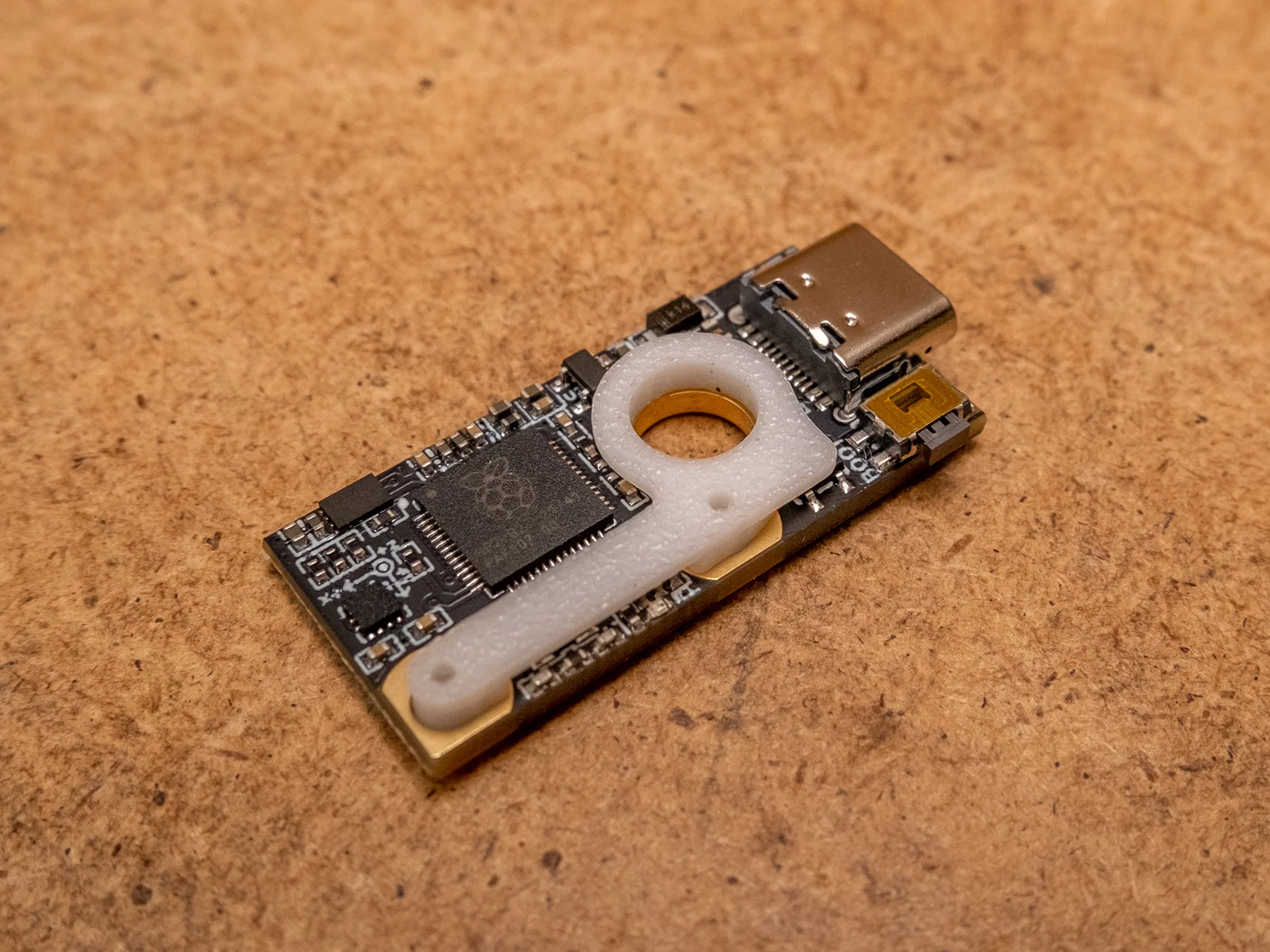

Nó giúp bạn gắn cứng cáp hơn, thay vì dùng mấy vòng đệm mềm đi kèm vốn kẹp đè lên toàn bộ linh kiện điện tử:

Hoặc nếu không dùng mấy vòng đó thì rất dễ bị chạm mạch (short) hoặc làm hư linh kiện vì các component đặt quá sát nhau:

Bản Melt-in có các “chân” dài hơn để bạn nung chảy (melt) nhằm cố định kiểu gắn vĩnh viễn hơn. Tuy nhiên bản này bị vướng với con bolt đi kèm khi siết vào vị trí, nhưng lại chạy ổn nếu dùng nozzle V6 như một con bolt kẹp. Mình khuyến nghị in cả hai bản rồi thử xem cái nào hợp với setup của bạn.
Bản Removable chỉ để đặt adapter tạm thời như một miếng spacer.
Mình in với nozzle 0.3mm và fit rất ngon. Đây là chi tiết rất nhỏ nên nozzle càng nhỏ càng tốt, nhưng bạn vẫn có thể thử với nozzle 0.4mm bình thường.
Thông số in
- Định dạng
- stepstl
- Số file mô hình
- 4
- Tổng dung lượng
- 444,5 KB
- File lớn nhất
- 159,7 KB
