Glider siêu nhẹ 2g Ultralight (print in place)

Nếu bạn thích mẫu này, coi thêm mẫu F23 Glider mới nha:

hoặc một chiếc glider dạng starship:

Hướng dẫn:

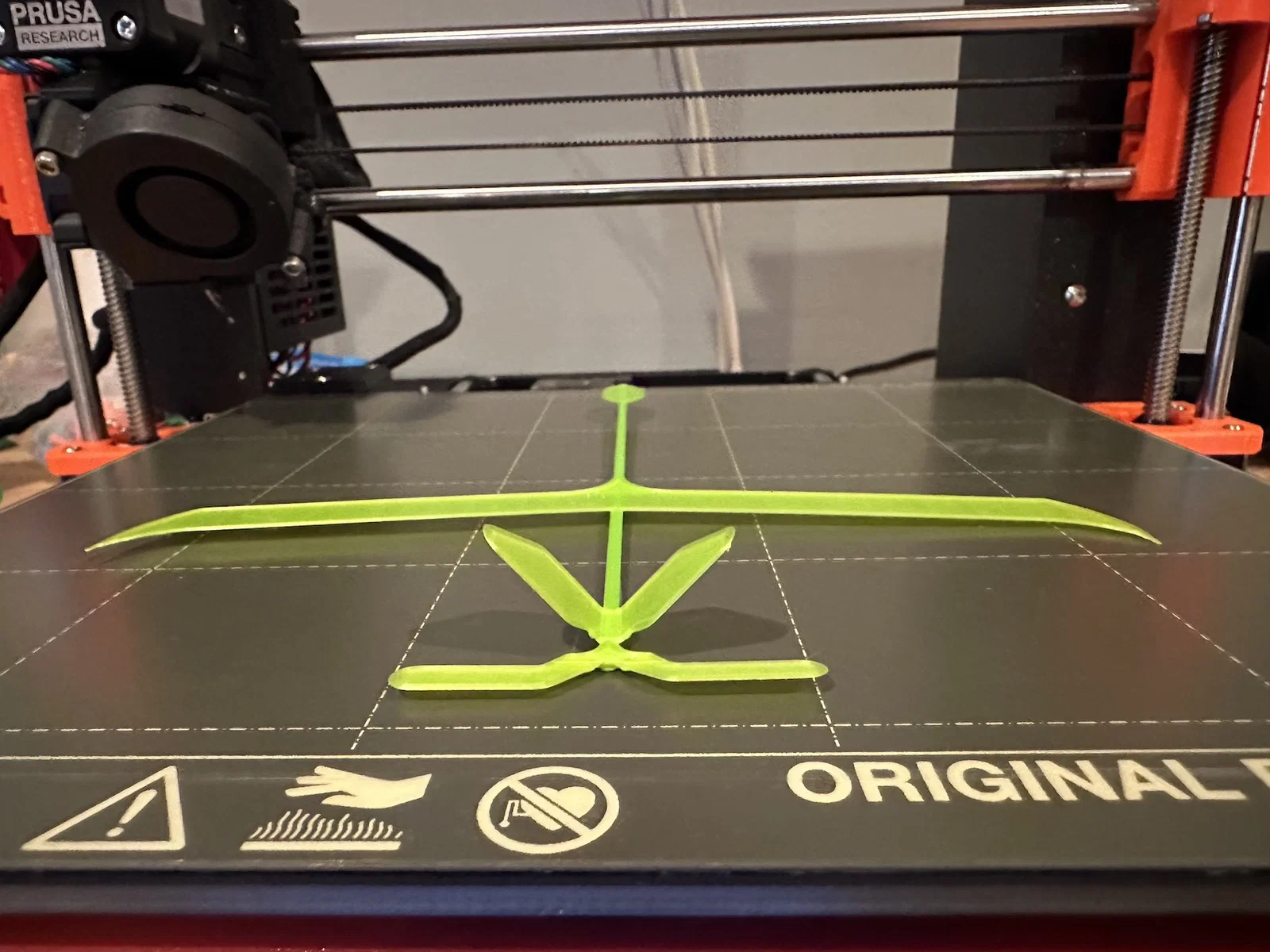

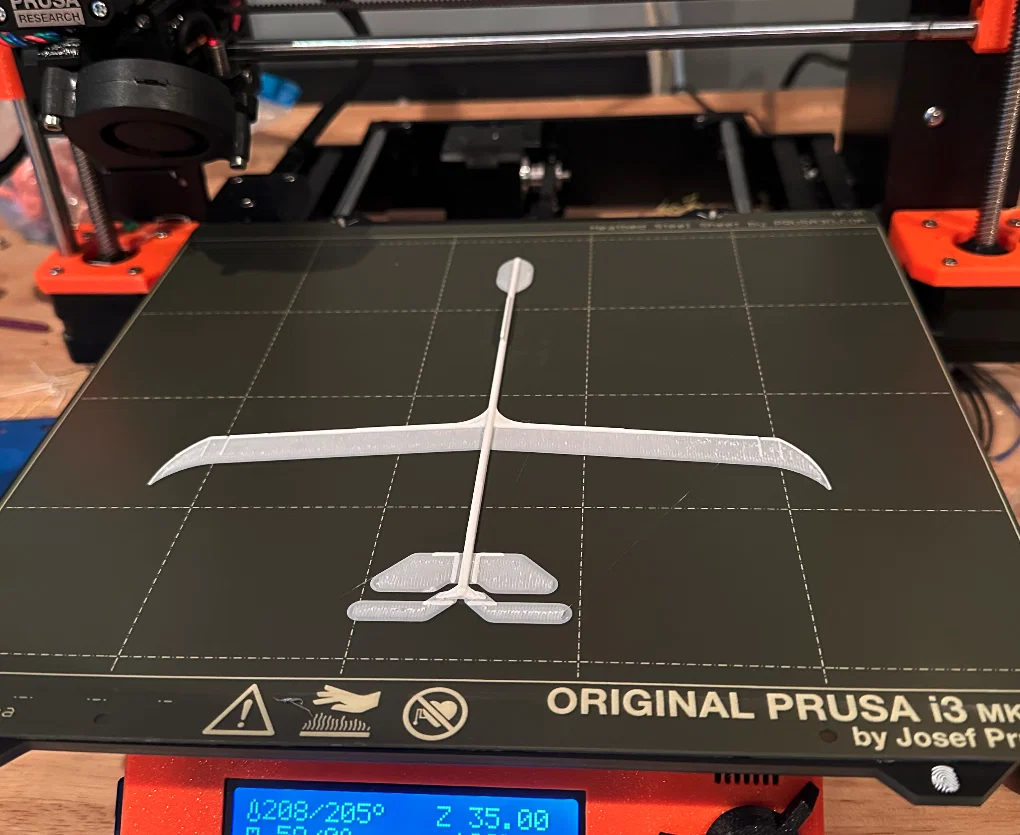

In ở 0.2mm hoặc 0.3mm, đặt mặt phẳng áp xuống build plate. Không cần supports hay brim.

Để gỡ máy bay ra cho đẹp, nên đợi build plate nguội bớt, rồi bẻ/flex tấm plate để nhả phần đầu trước. Sau đó dùng scraper tách nhẹ phần còn lại của máy bay.

In xong và đã lấy khỏi build plate, lật máy bay lại và:

1. bẻ dựng 2 cánh ổn định đứng (vertical stabilizers) lên, rồi
2. chỉnh elevators theo nhu cầu.

Bẻ elevators nhẹ là bay kiểu phóng bằng dây thun rất ổn (phía sau chỗ cầm trước có một cái notch nhỏ), còn bẻ cong nhiều hơn thì hợp để lượn chậm trong nhà.

Các phiên bản:

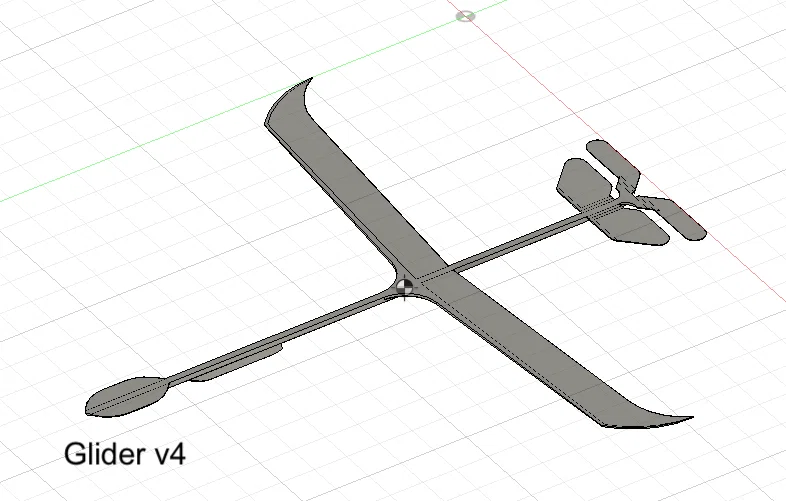

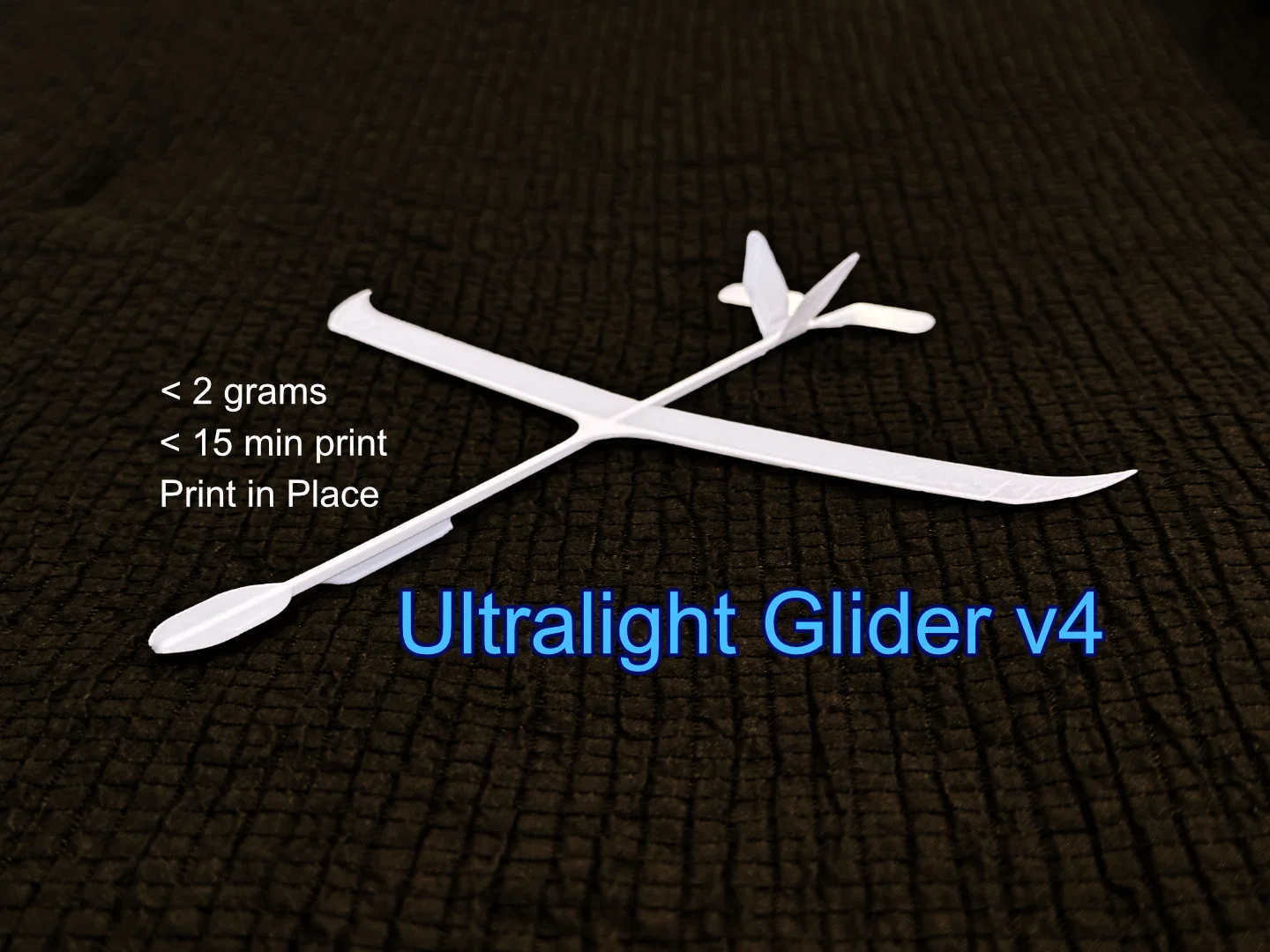

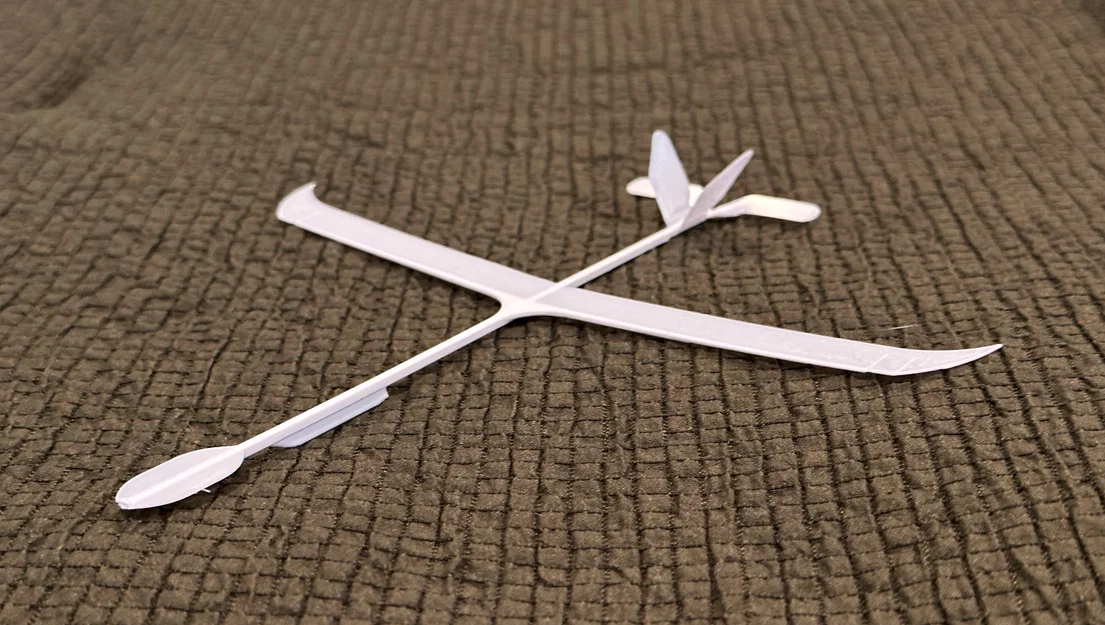

Glider v4: Bản kích thước cho Prusa Mini+ nằm ở v4. Tính năng mới:

• Phần grip phía trước có notch giúp ném dễ hơn và hỗ trợ phóng bằng dây thun

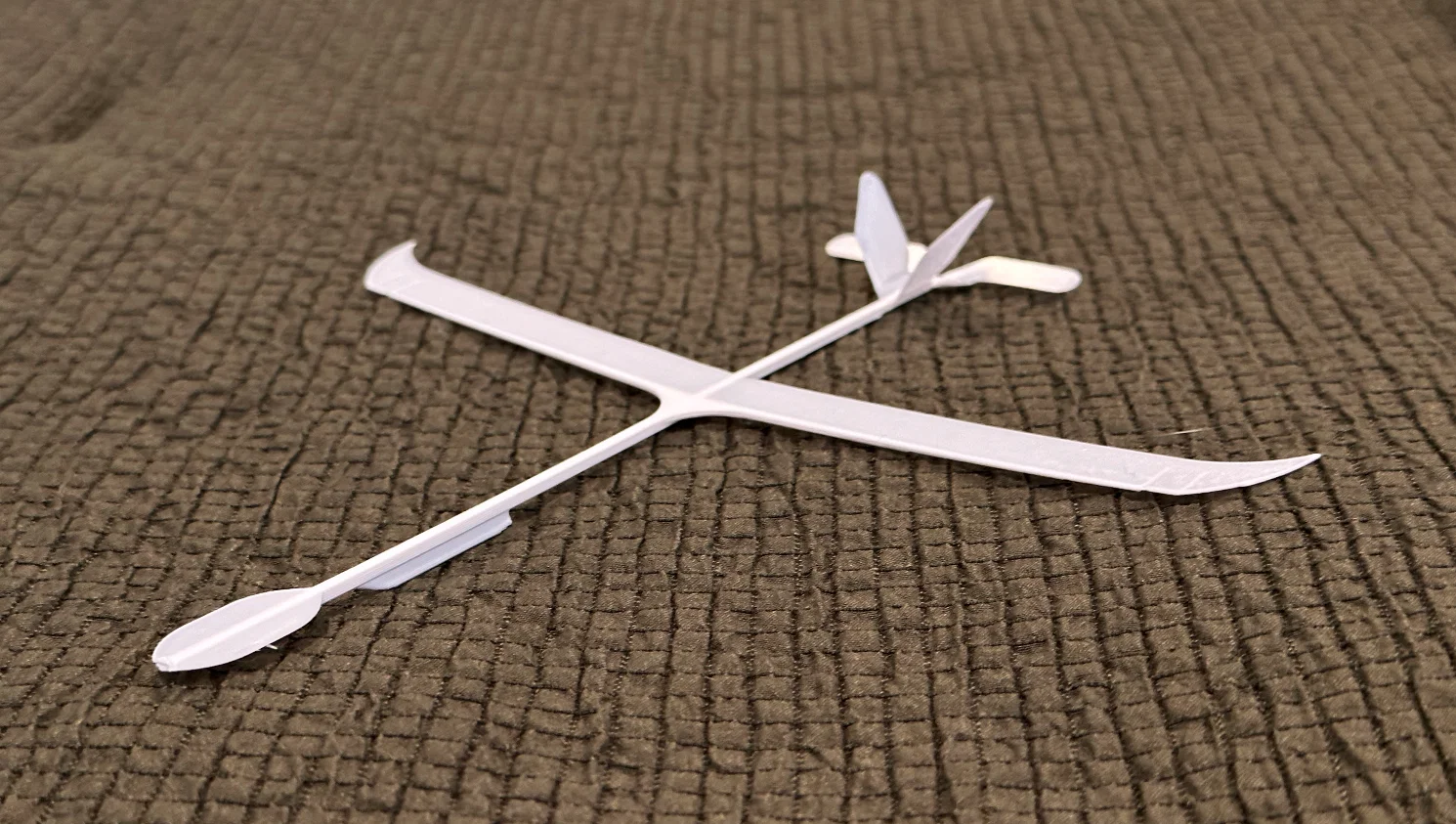

• Bỏ winglets! Giờ dùng vertical stabilizer muôn năm!
• Dưới 2g filament (dưới 1m filament), thời gian in 11 phút
• 15 phút là bay được: tải về, in, bẻ dựng stabilizer, bẻ nhẹ elevators, rồi ném!

Nếu bạn đã in các bản trước đó, làm ơn in luôn v4 đi. Cặp vertical stabilizers ở đuôi giúp ổn định hơn thấy rõ.

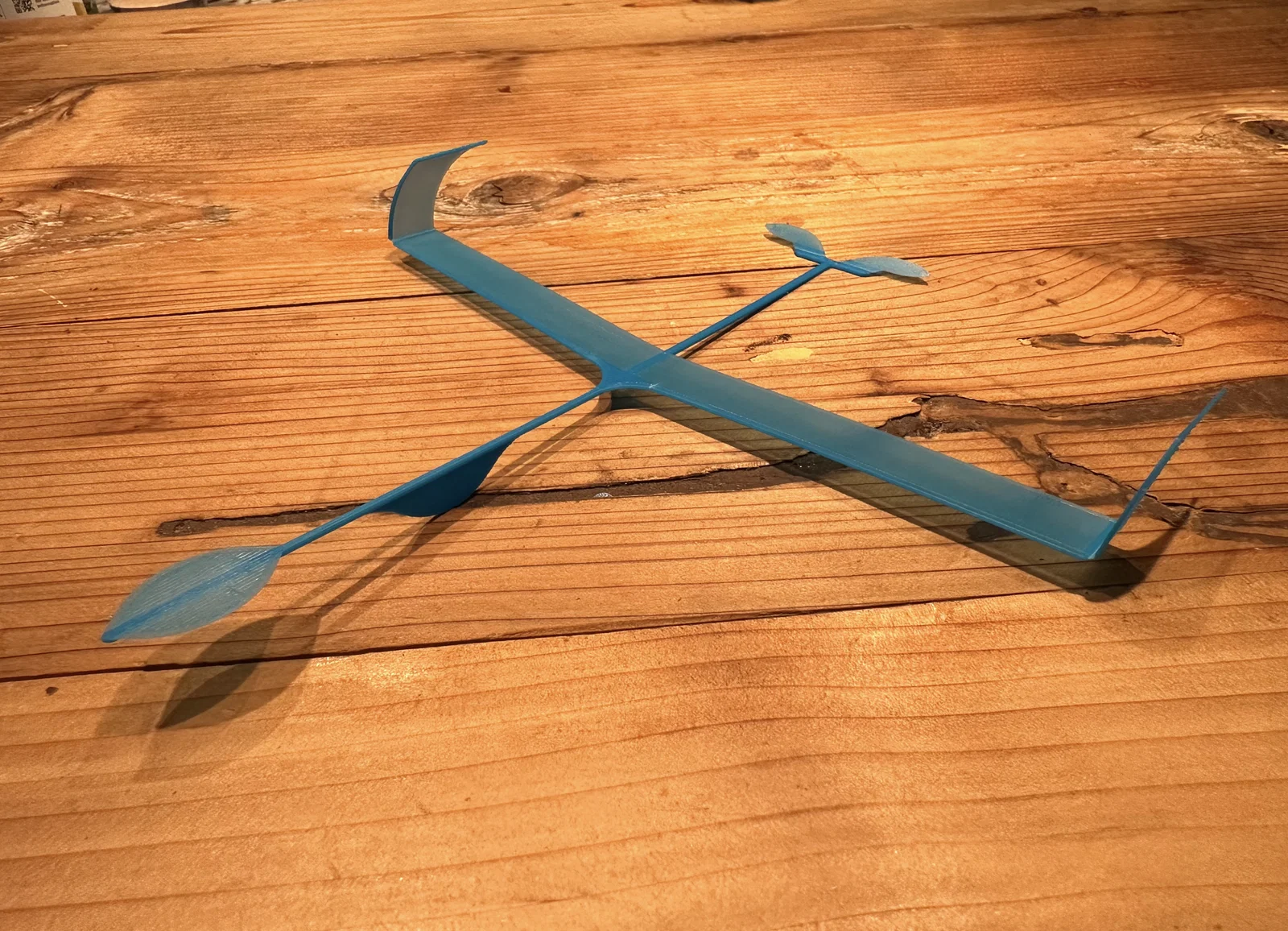

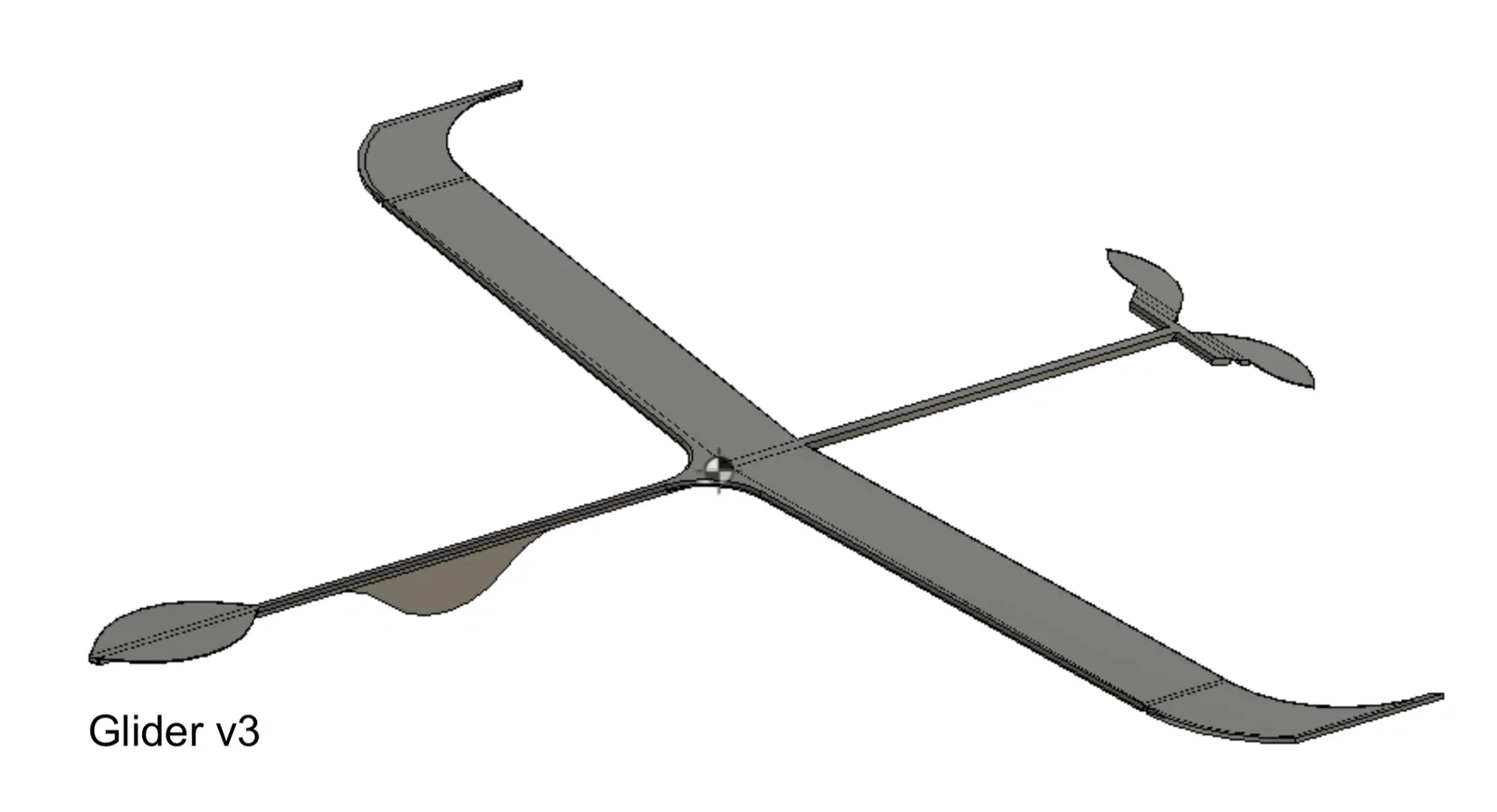

Glider v3: bo tròn đường cong, cân lại center of gravity, và gia cường winglets.

Glider v2: đã upload, tổng 2.3g cho winglets và elevators to hơn chút, kèm một cái handle nhỏ để cầm lúc phóng. Có vẻ bay đều hơn v1 một chút. Có upload file với cánh dày 0.2mm (in cánh 1 lớp ở layer height 0.2mm).

Thông tin thêm:

Sau hàng chục lần thử với các mẫu glider lớn và phức tạp hơn (mà bay lượn thì không đúng nghĩa lắm), mình đã liên hệ vài kỹ sư hàng không và bắt đầu học về wing loading, drag, center of gravity và center of lift. Mẫu này có:

• Center of gravity cân bằng
• Diện tích bề mặt ướt (wetted skin area) tối thiểu để giảm drag
• Cánh 1 lớp (single layer wing)
• Cánh chính có sweep rất nhẹ
• Chỉ 1 điểm chỉnh để bay: elevator phía sau để cân giữa glide và lift
• 3 bước để bay:
  • In
  • Bẻ dựng stabilizer phía sau và elevators
  • Ném
• Dưới 2 gram filament (dưới 1 mét filament) và thời gian in 12 phút

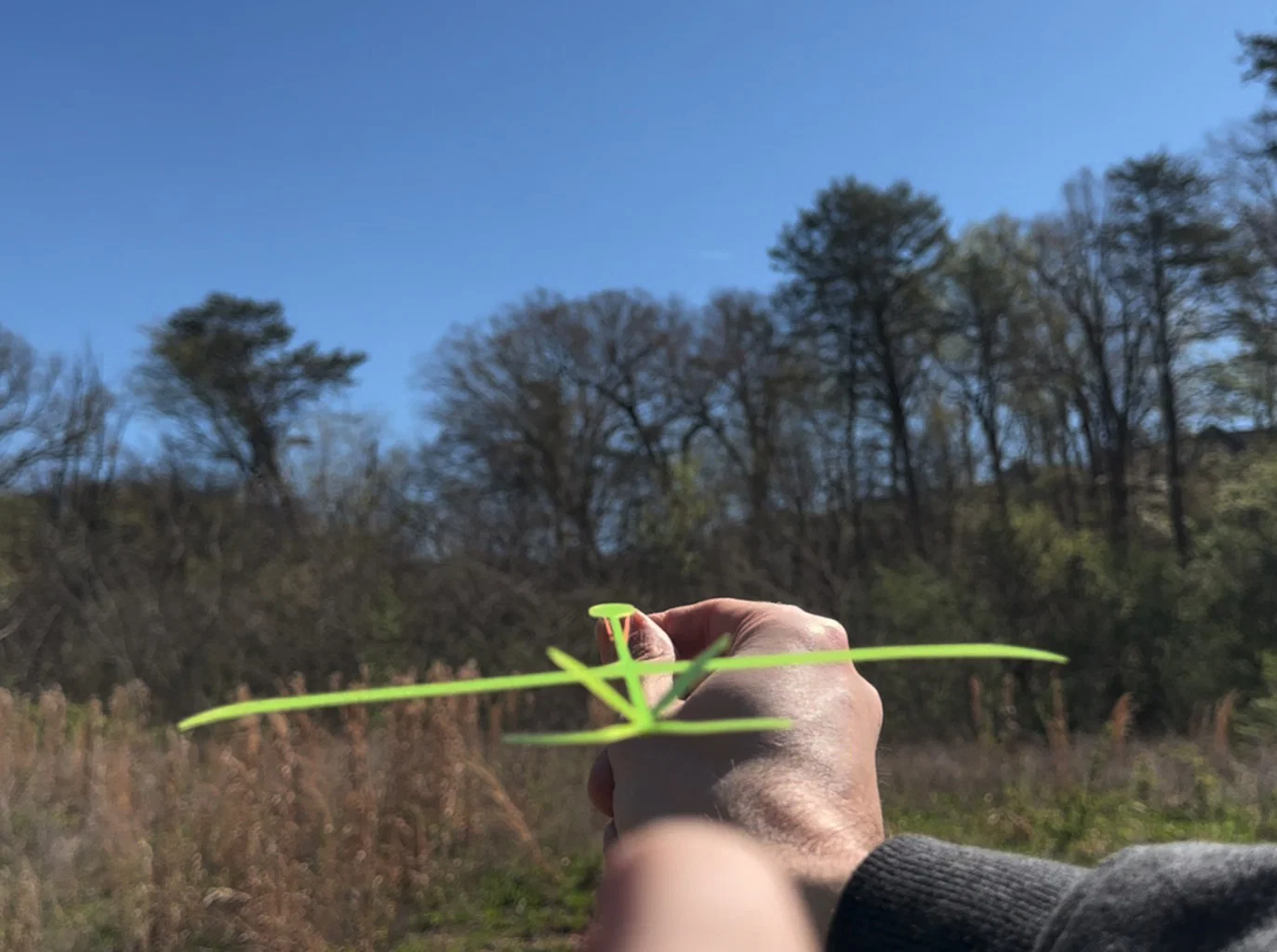

Chiếc glider này nhẹ chưa tới một nửa tờ giấy nhưng bay ổn cả trong nhà lẫn ngoài trời. Từ v4 trở đi có thêm notch ở phía trước để dễ ném và cho phép phóng bằng dây thun.

Chúc bạn chơi vui với chiếc Ultra-light glider này — một mẫu glider được thiết kế riêng theo đặc tính “độc lạ” của 3D printing.

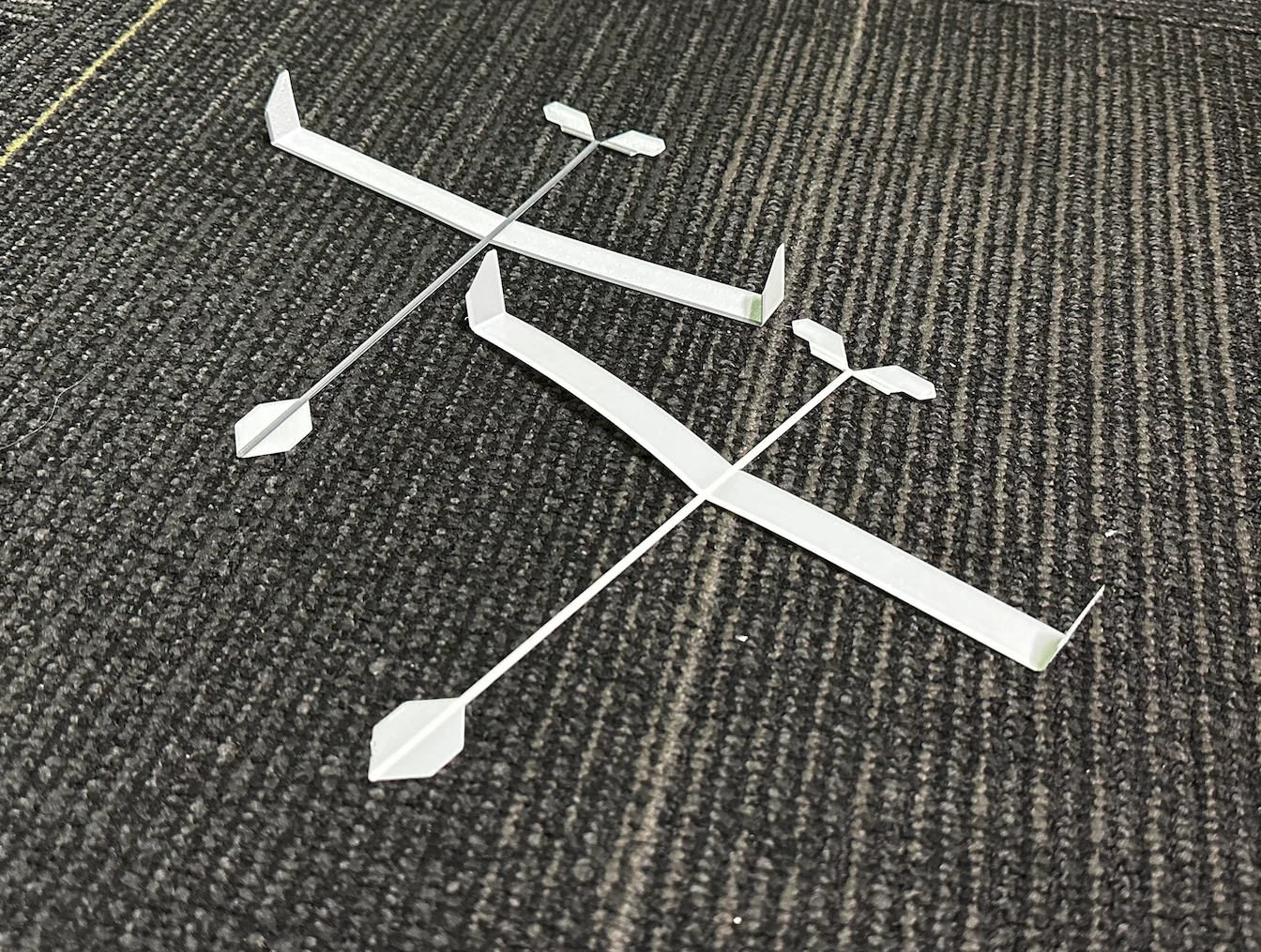

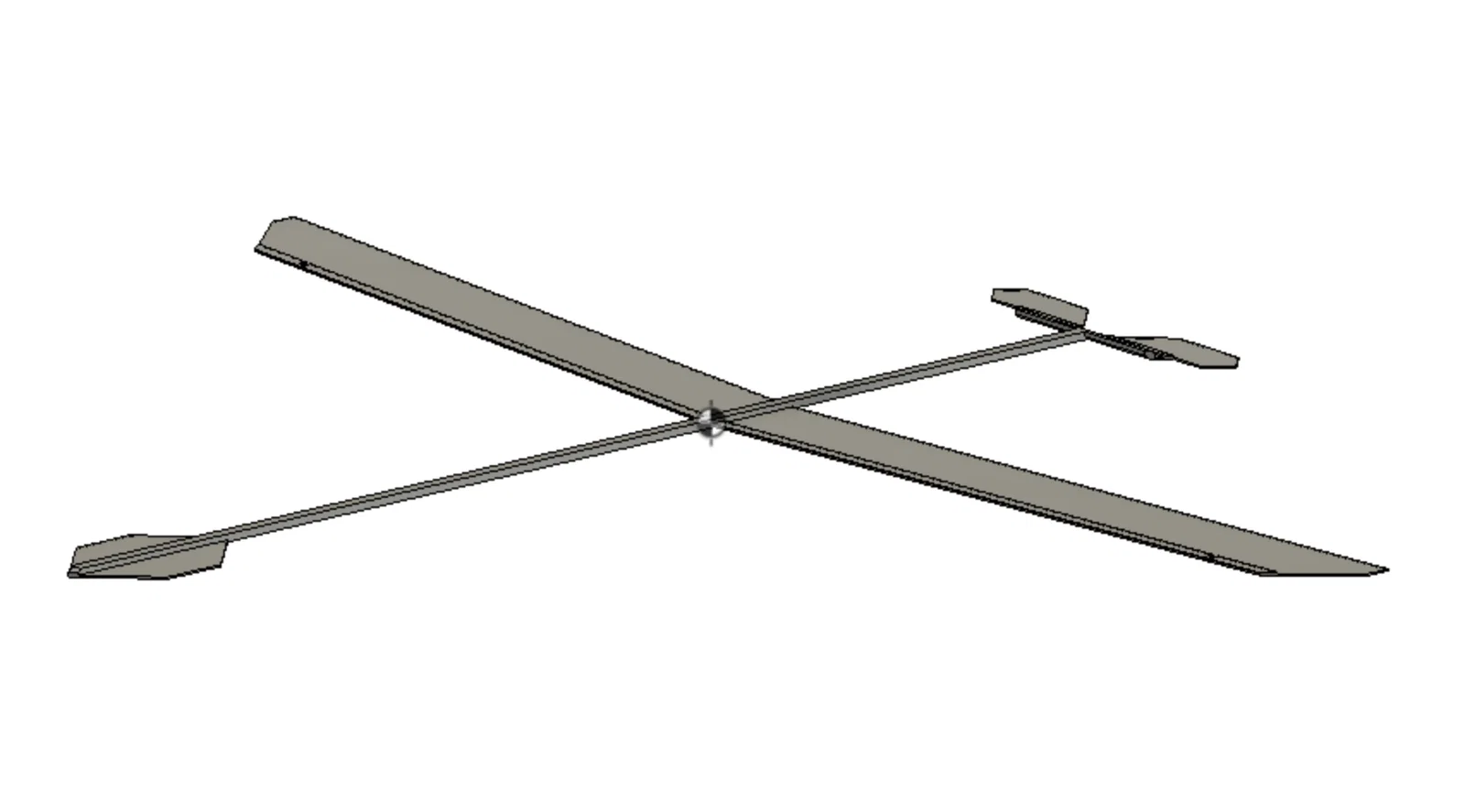

Một vài vòng lặp thiết kế:
