Sạc Dự Phòng USBC-PD 100W (144Wh) - An Toàn Cho Máy Bay

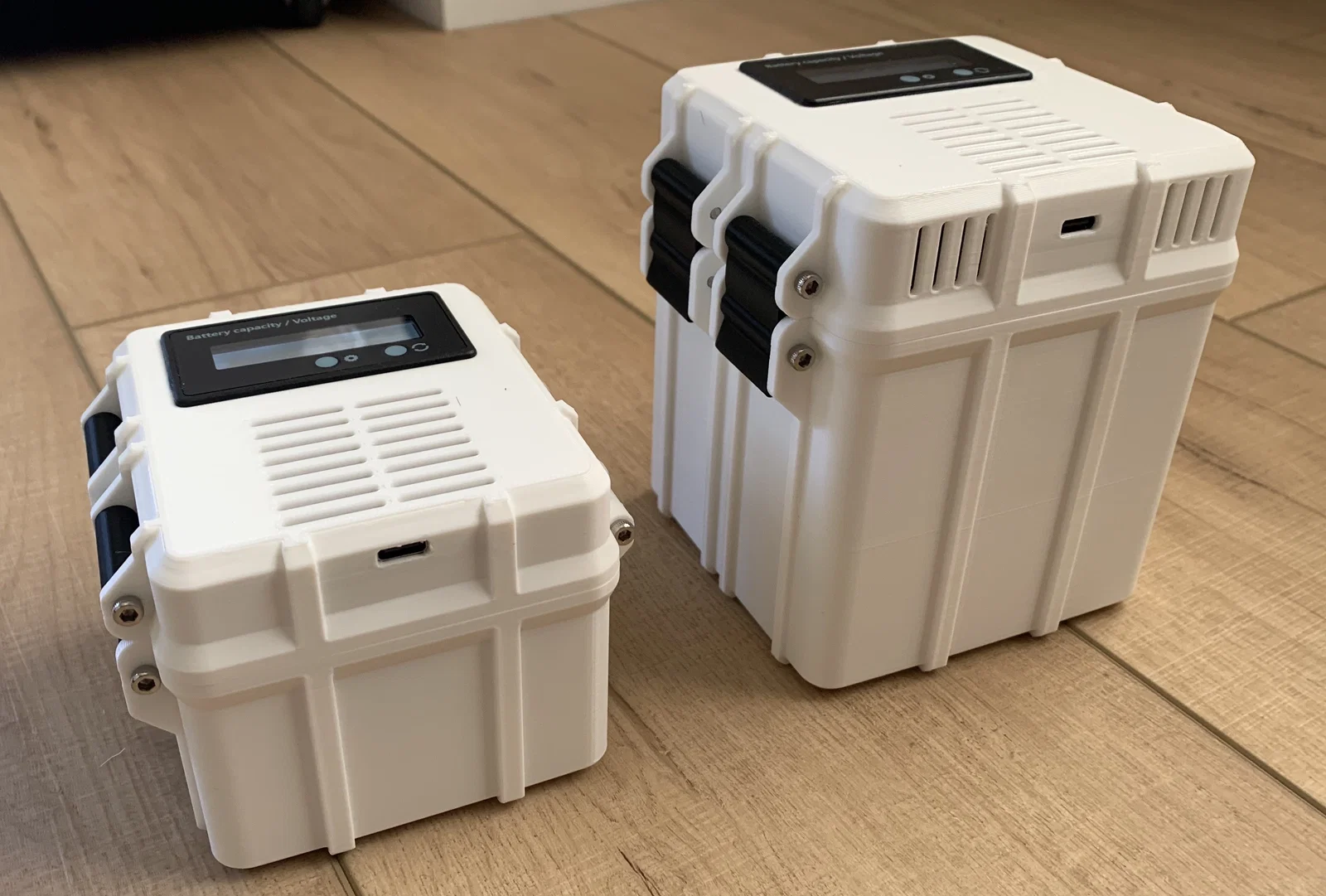

Cục sạc dự phòng 100W USB-PD 144Wh này là phiên bản nhỏ gọn hơn của mẫu 288Wh mà mình từng chia sẻ. Mục tiêu chính của mình là tạo ra một cục sạc dung lượng lớn để có thể mang theo lên máy bay. Theo quy định của TSA, giới hạn tối đa là 160Wh. Mình đã thiết kế cục sạc 144Wh này sử dụng 8 viên pin 21700 5000mah cấu hình 4s2p, kết hợp cùng mạch USB-C PD 100W và mạch BMS 4s. Mình in bằng nhựa PLA vì thích vẻ ngoài của nó, nhưng các bạn có thể dùng PETG nếu muốn chịu nhiệt và lắp đặt tốt hơn.

Các bạn vui lòng xem hình ảnh để biết cách lắp ráp. Bạn sẽ cần sáu ốc m3 30mm cho phần chốt và bản lề, cùng hai ốc m2 để cố định mạch PD. Mình cũng dùng băng keo Kapton để quấn khối pin. Nếu có câu hỏi hay góp ý gì, đừng ngại chia sẻ nhé.

Đây vẫn là dự án đang hoàn thiện (WIP). Mạch điện có thể khá nóng dù trong hay ngoài vỏ, nhưng đến giờ vẫn hoạt động ổn định. BMS nhìn chung khá mát. Để xem chi tiết các bước lắp ráp, bạn có thể tham khảo thêm tại phiên bản 288Wh.

Những cải tiến so với phiên bản 288Wh:

• Phần đáy và nắp nhỏ gọn hơn
• Thêm các thanh đệm trên nắp để giữ pin cố định khi đóng
• Vị trí lắp bảng mạch 100W đã được đưa lên cao hơn, tạo thêm không gian

Cập nhật 09/10/2023

• Thêm file .stl cho phần nắp có nhiều khe thoát khí hơn để chống nóng khi tải nặng trong thời tiết nóng.
• Thêm file .stl cho miếng gioăng, nên in bằng nhựa TPU.
• Đã thử mang lên máy bay và qua cửa an ninh hoàn toàn bình thường.
