Power Bank USB-C PD (Power Delivery) 100W
Power bank 288 W/h dùng 16 cell 21700 5000mAh cấu hình 4s4p, kết hợp module USB-C PD 100W và BMS 4s. Vỏ in 3D (PLA; PETG có thể tốt hơn). Có cập nhật thông gió và tùy chọn màn hình điện áp.
Mô tả

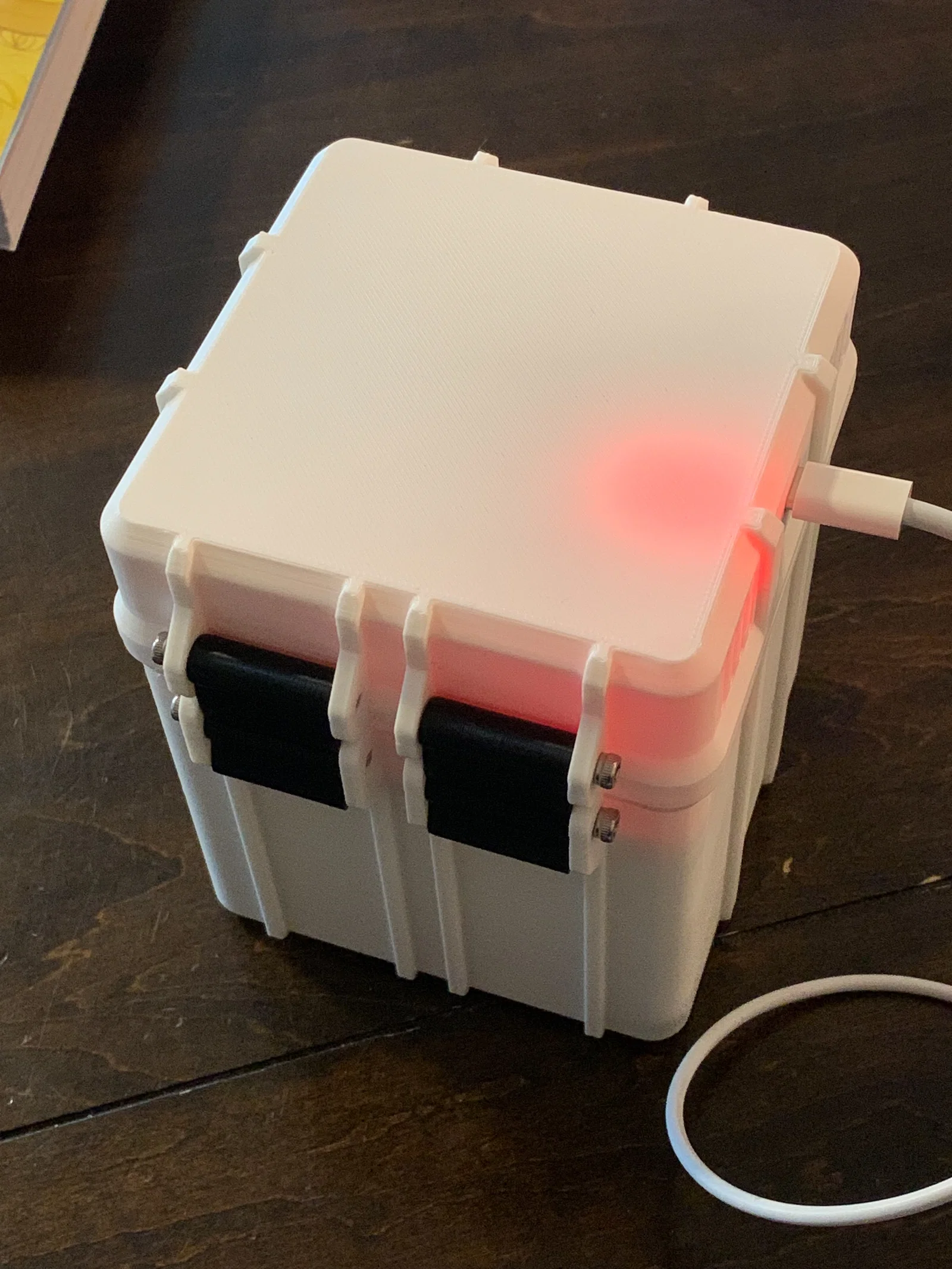

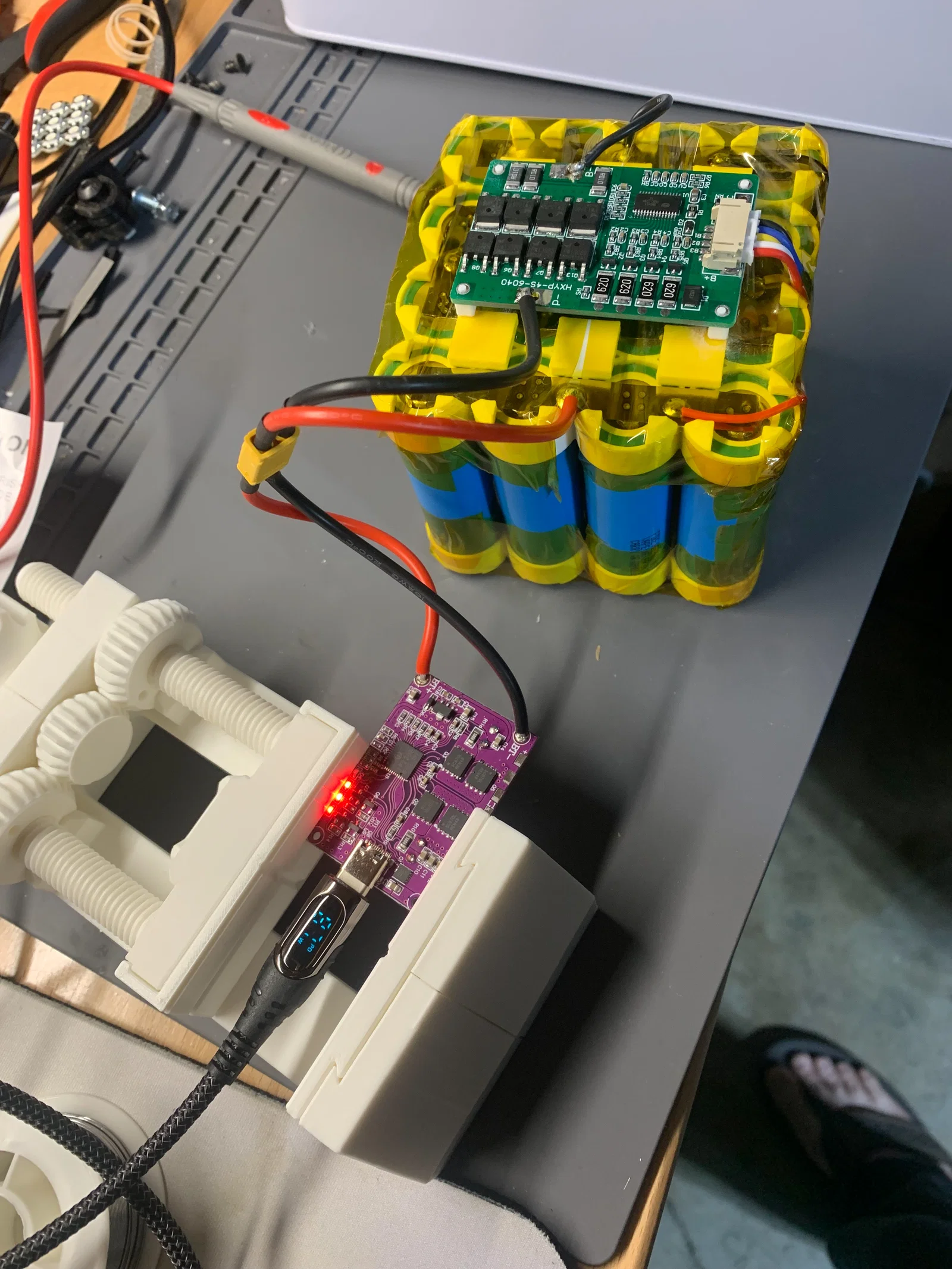

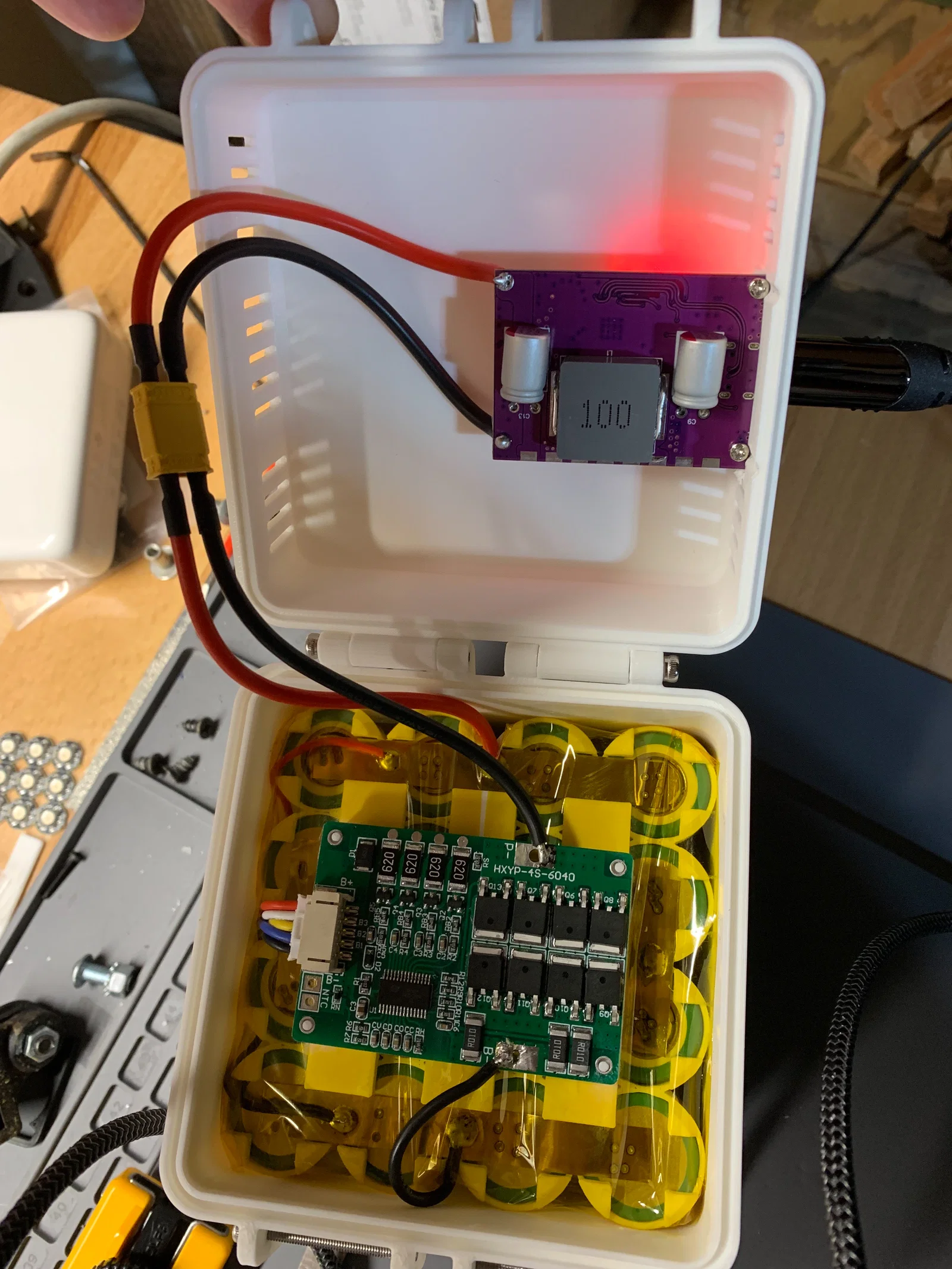

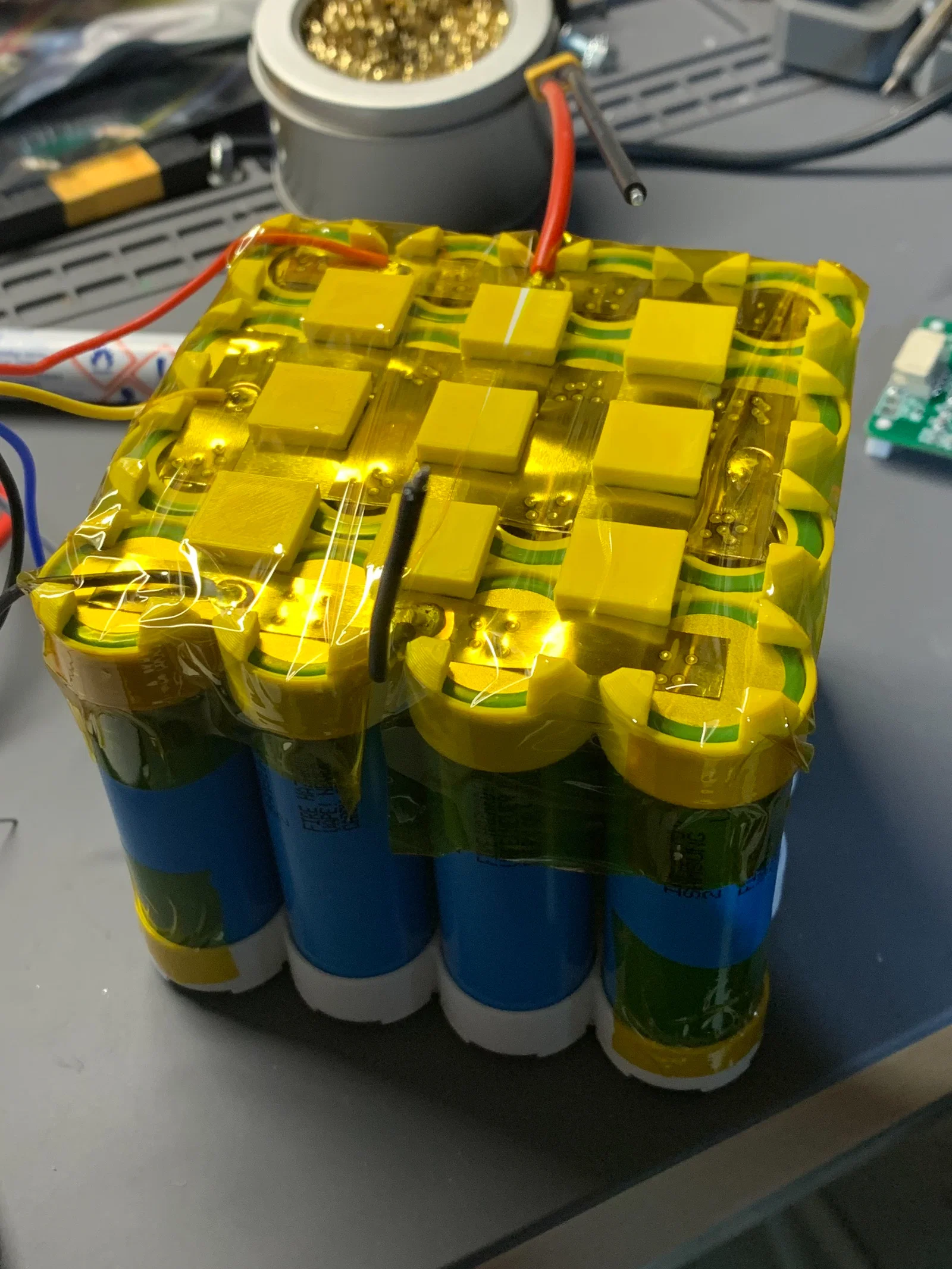

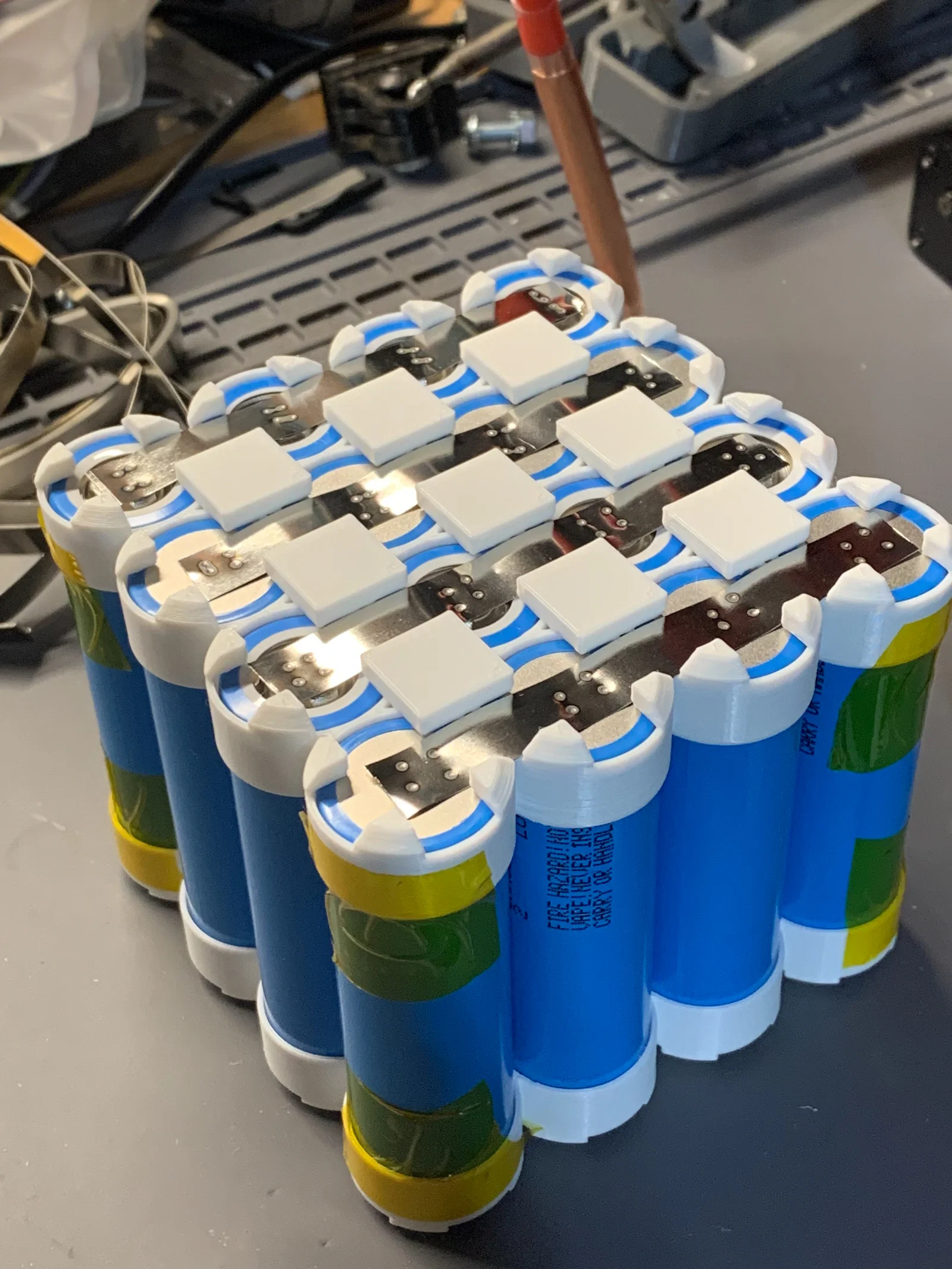

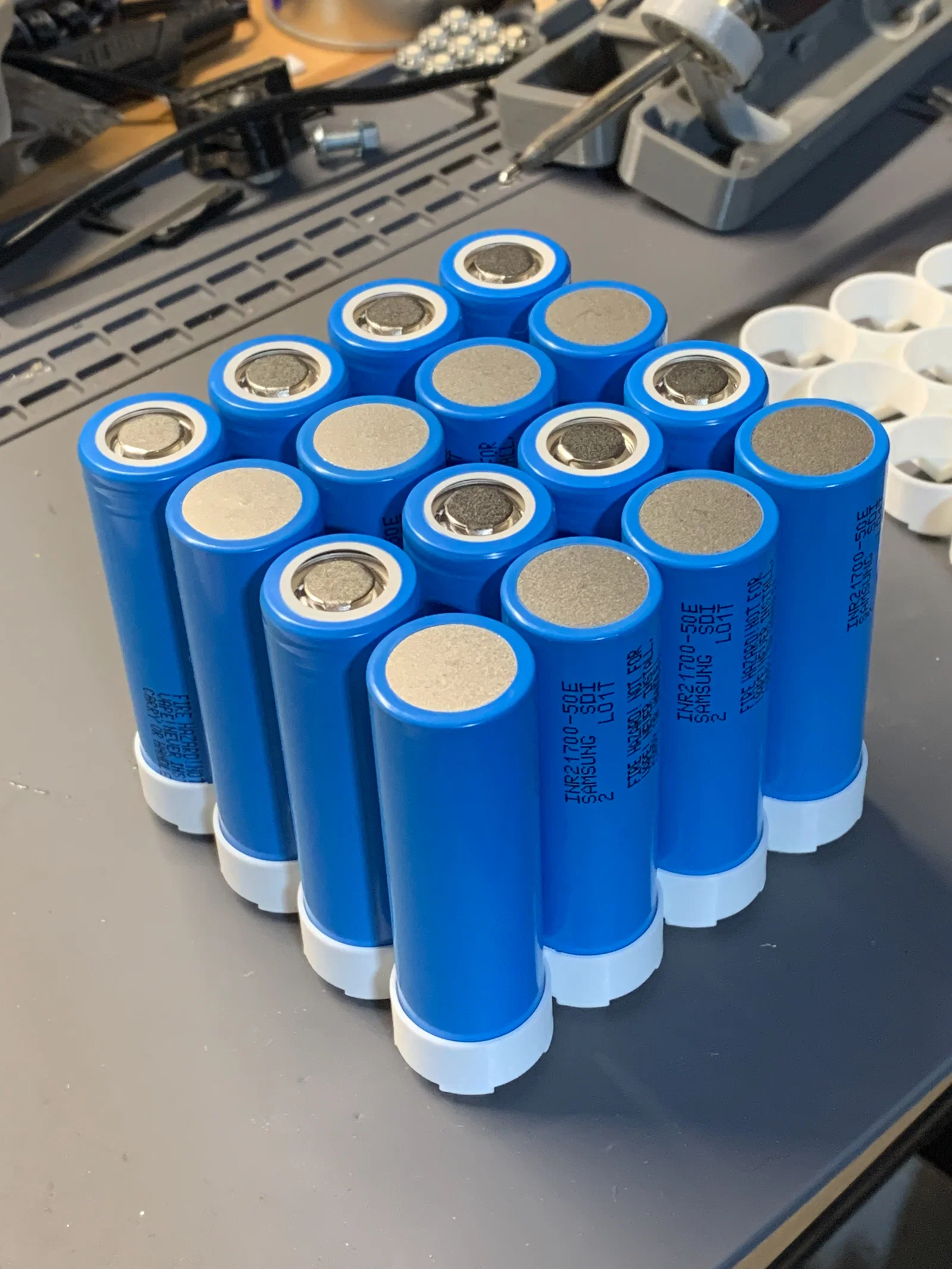

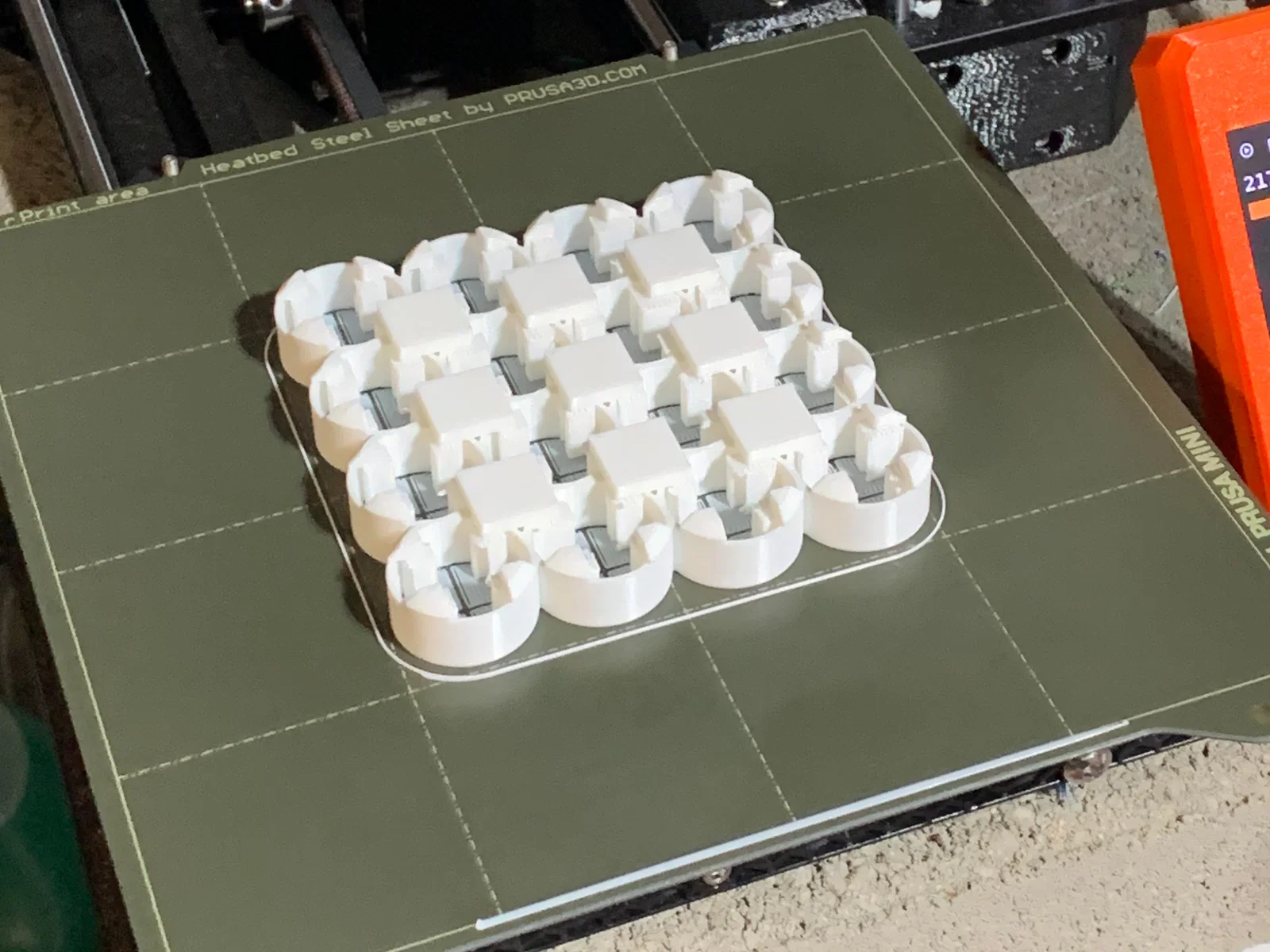

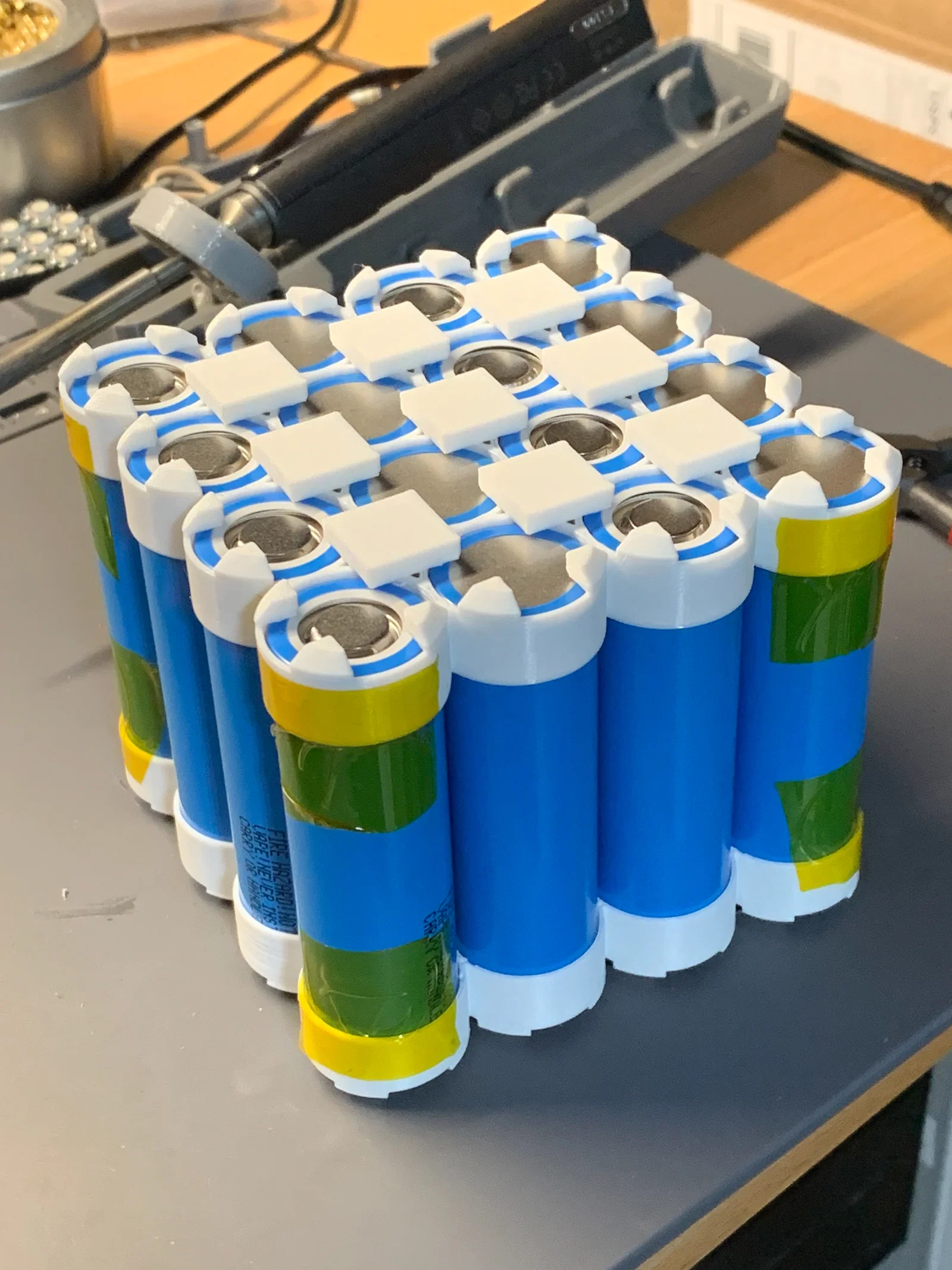

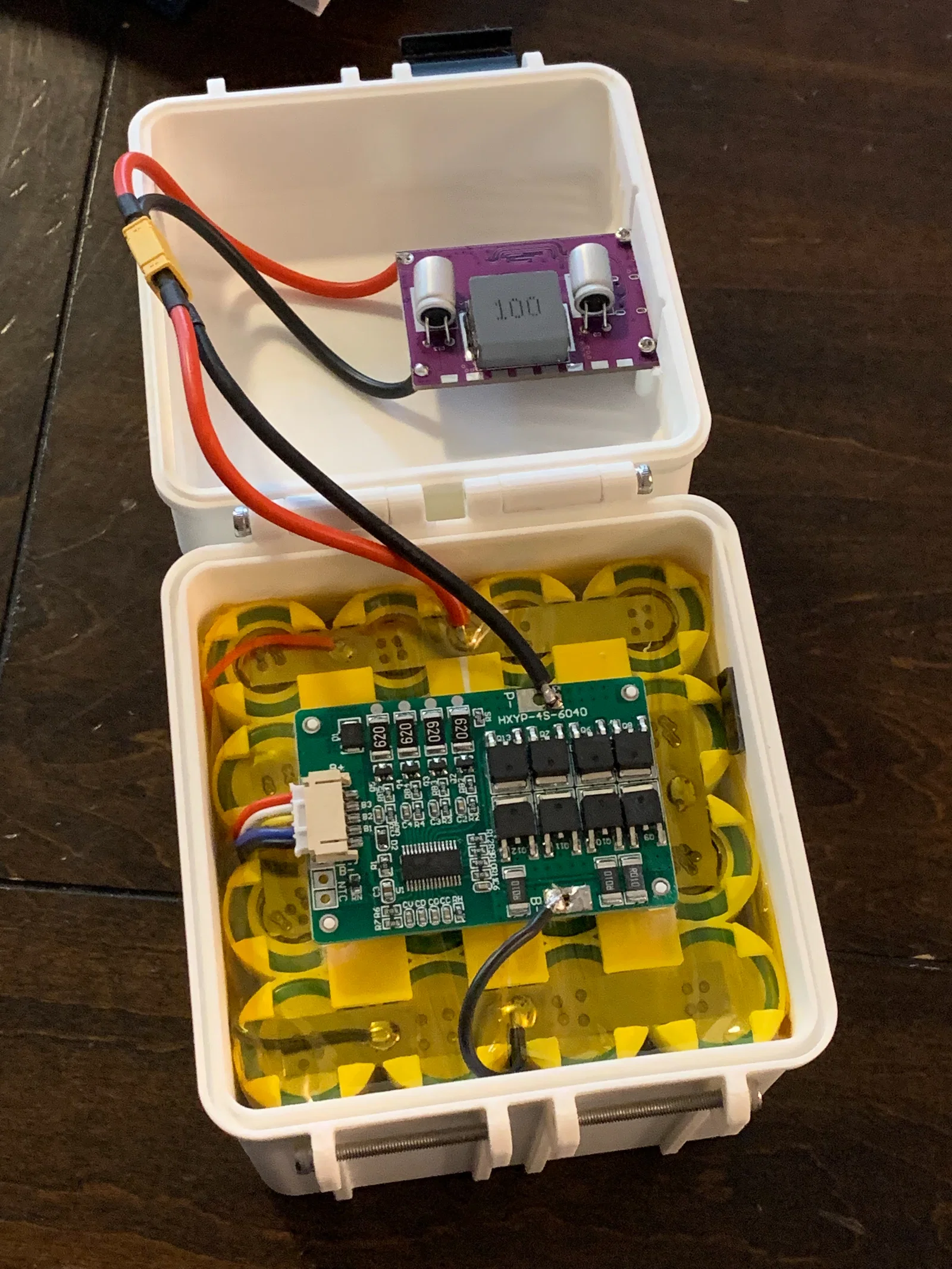

Mình muốn làm một cục power bank có hỗ trợ giao thức USB PD để có thể sạc hết thiết bị của mình chỉ từ một bộ pin. Cuối cùng mình làm ra power bank 288 W/h này, dùng 16 cell 5000mah 21700 theo cấu hình 4s4p, kết hợp với module USB-C PD 100w và BMS 4s cho phần build. Mình in bằng PLA vì thích ngoại hình của nó, nhưng PETG có thể sẽ hợp hơn về nhiệt/độ chắc khi bắt vít.

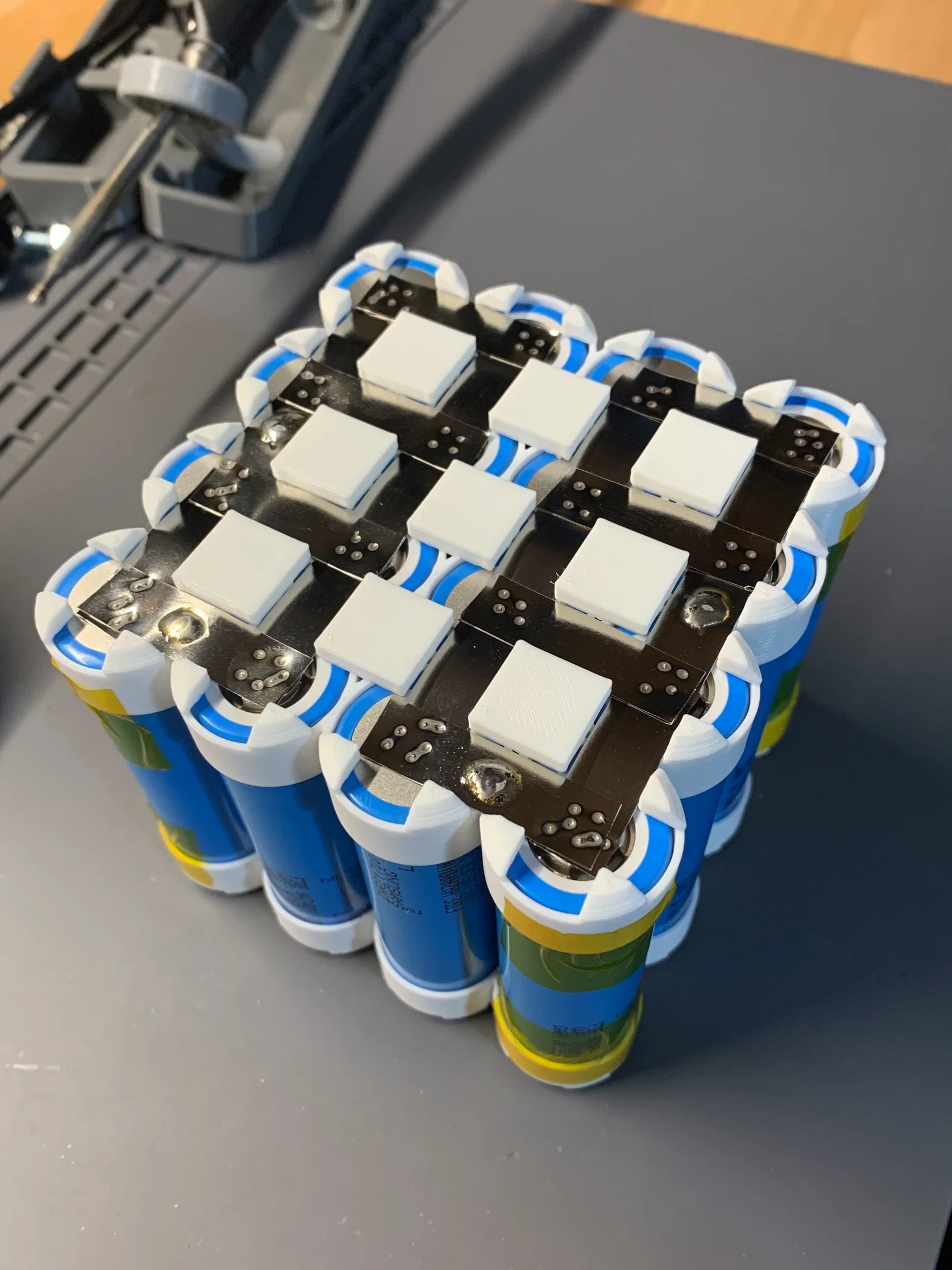

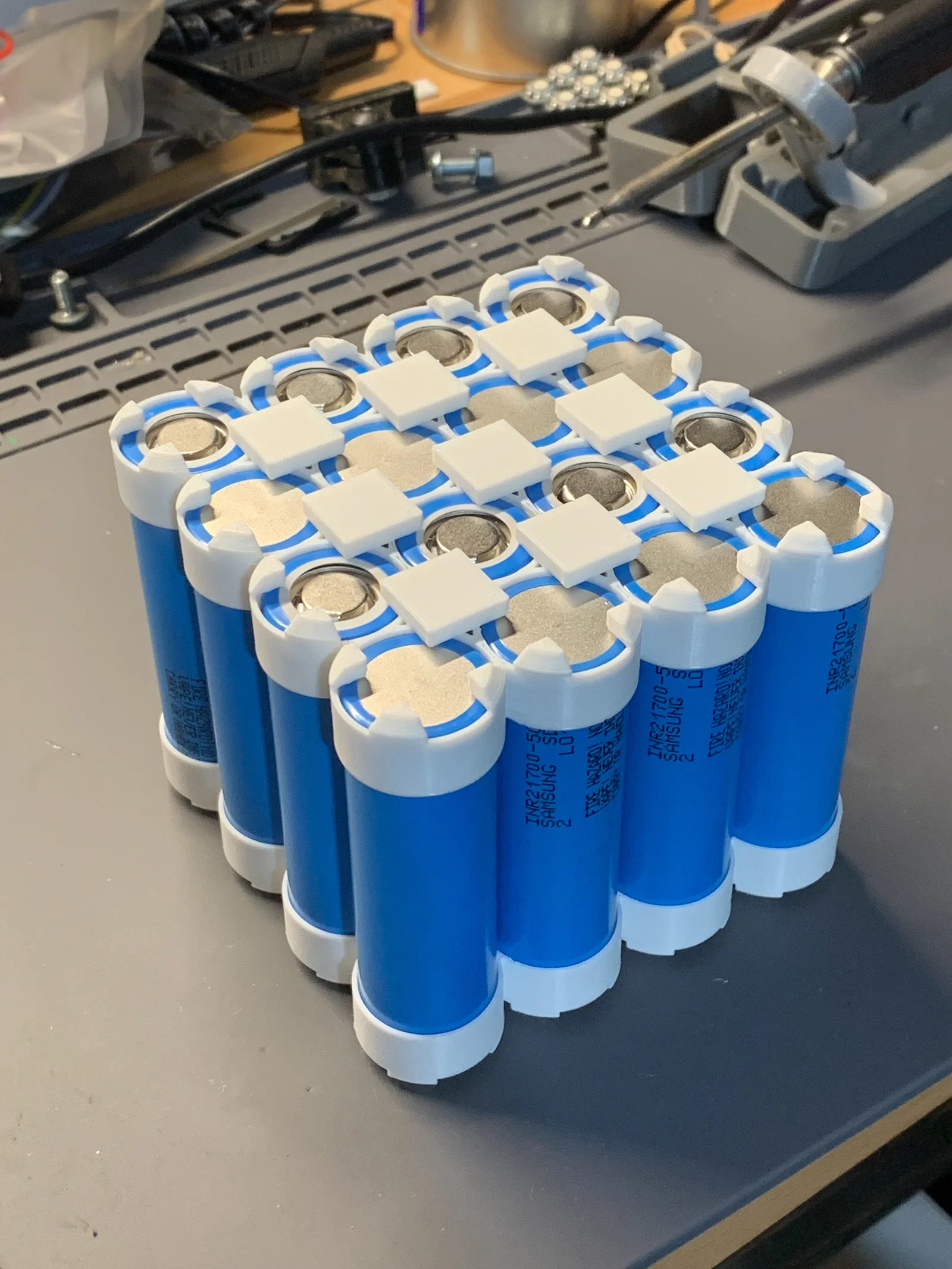

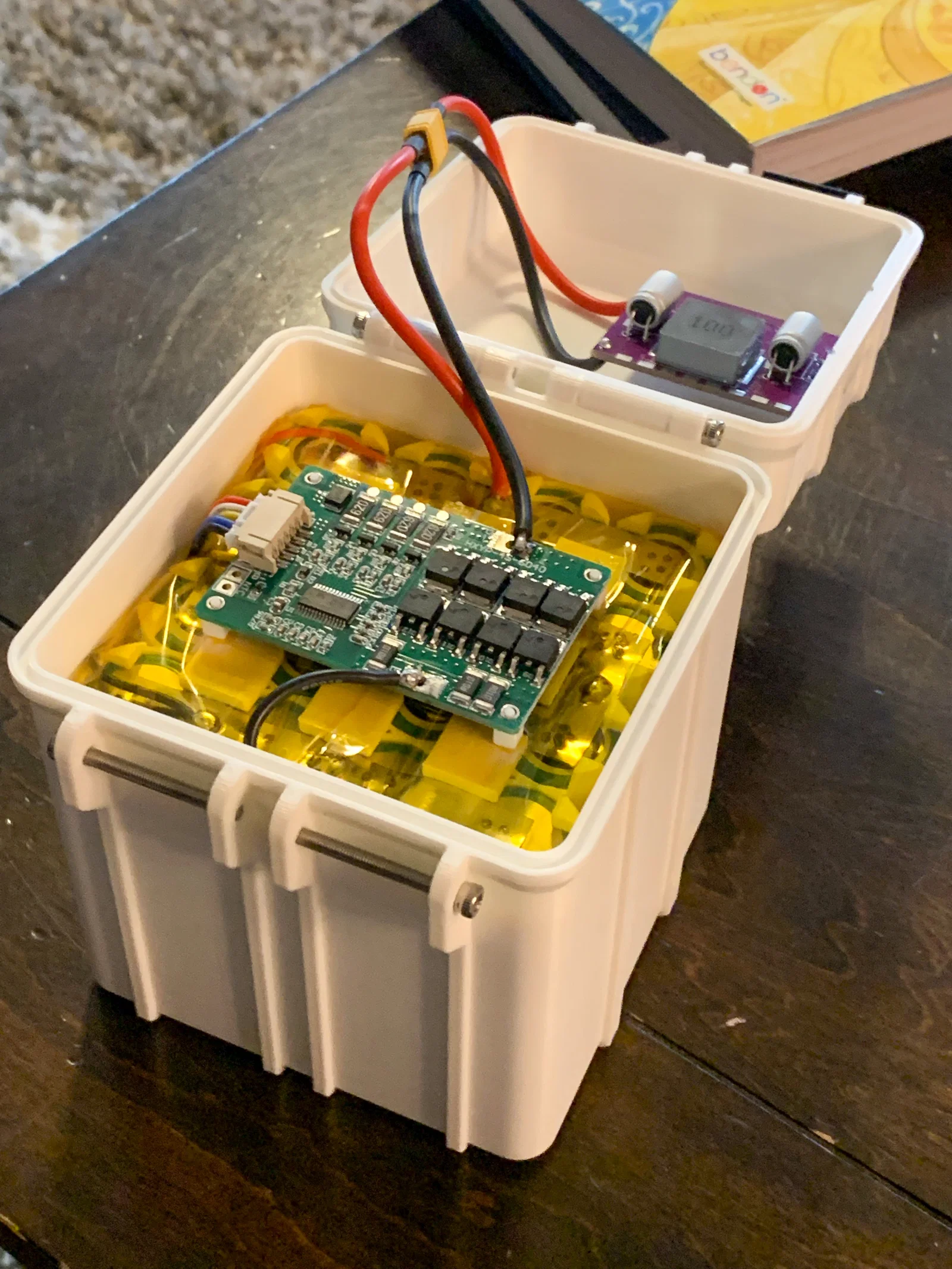

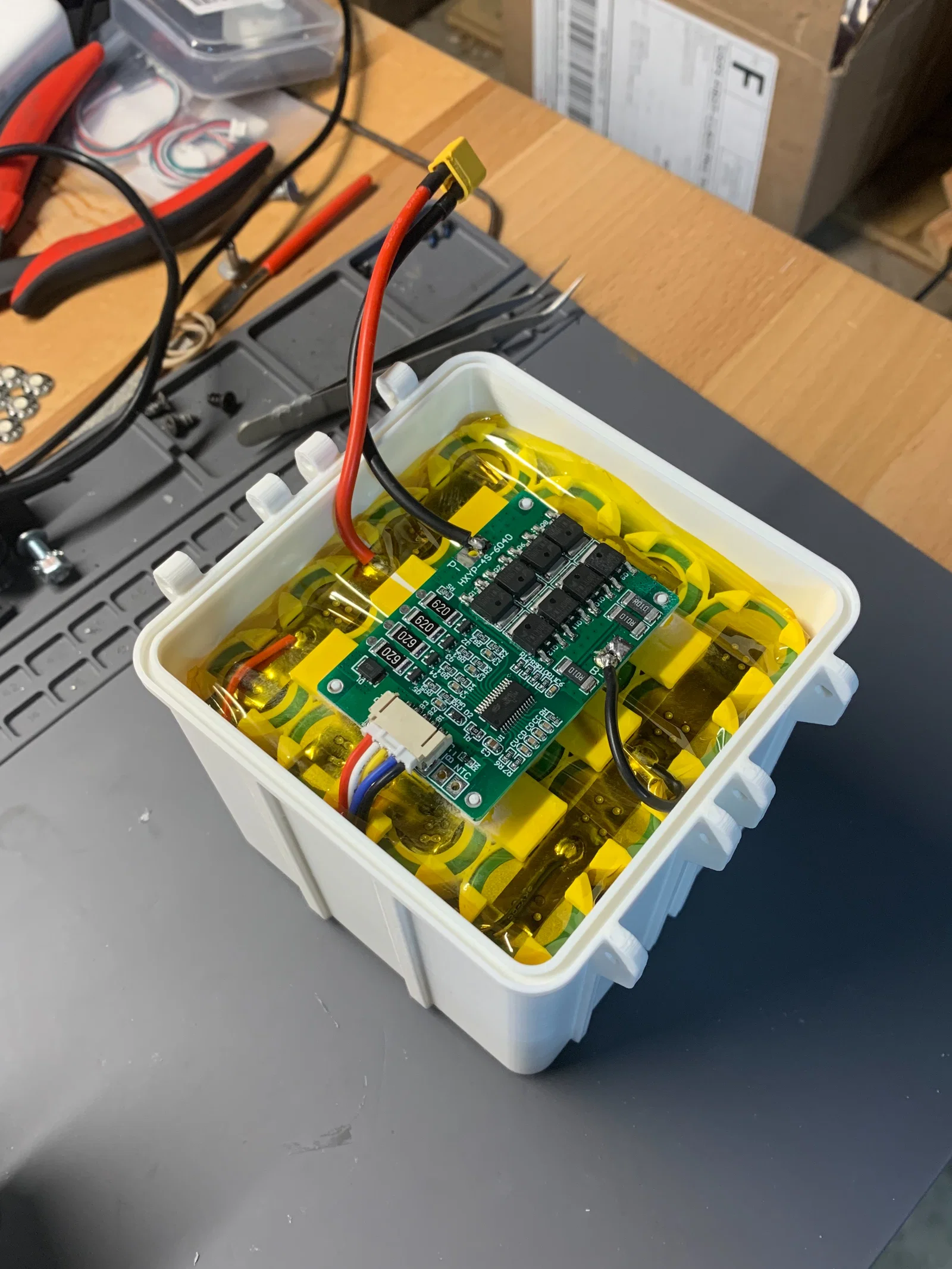

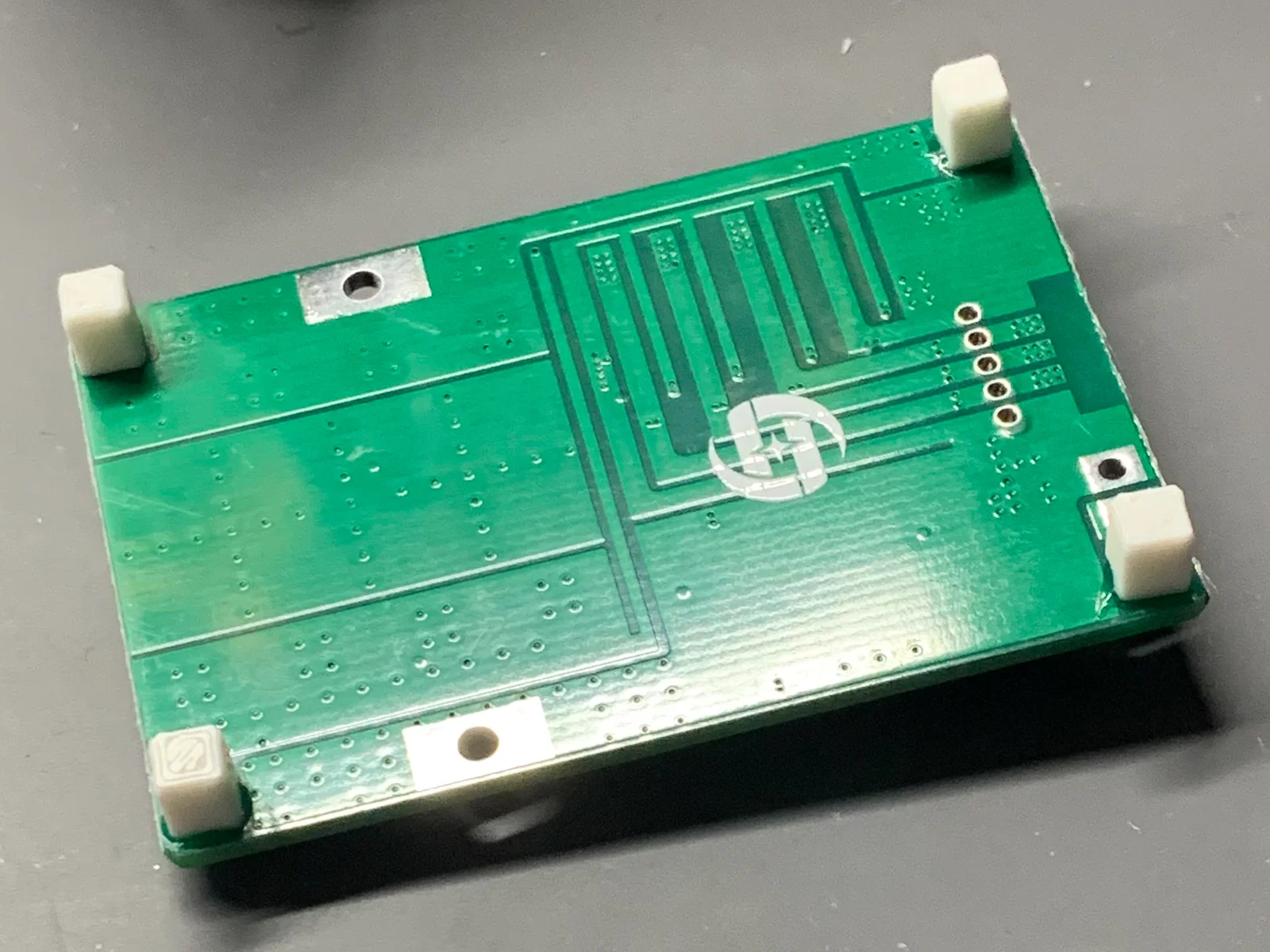

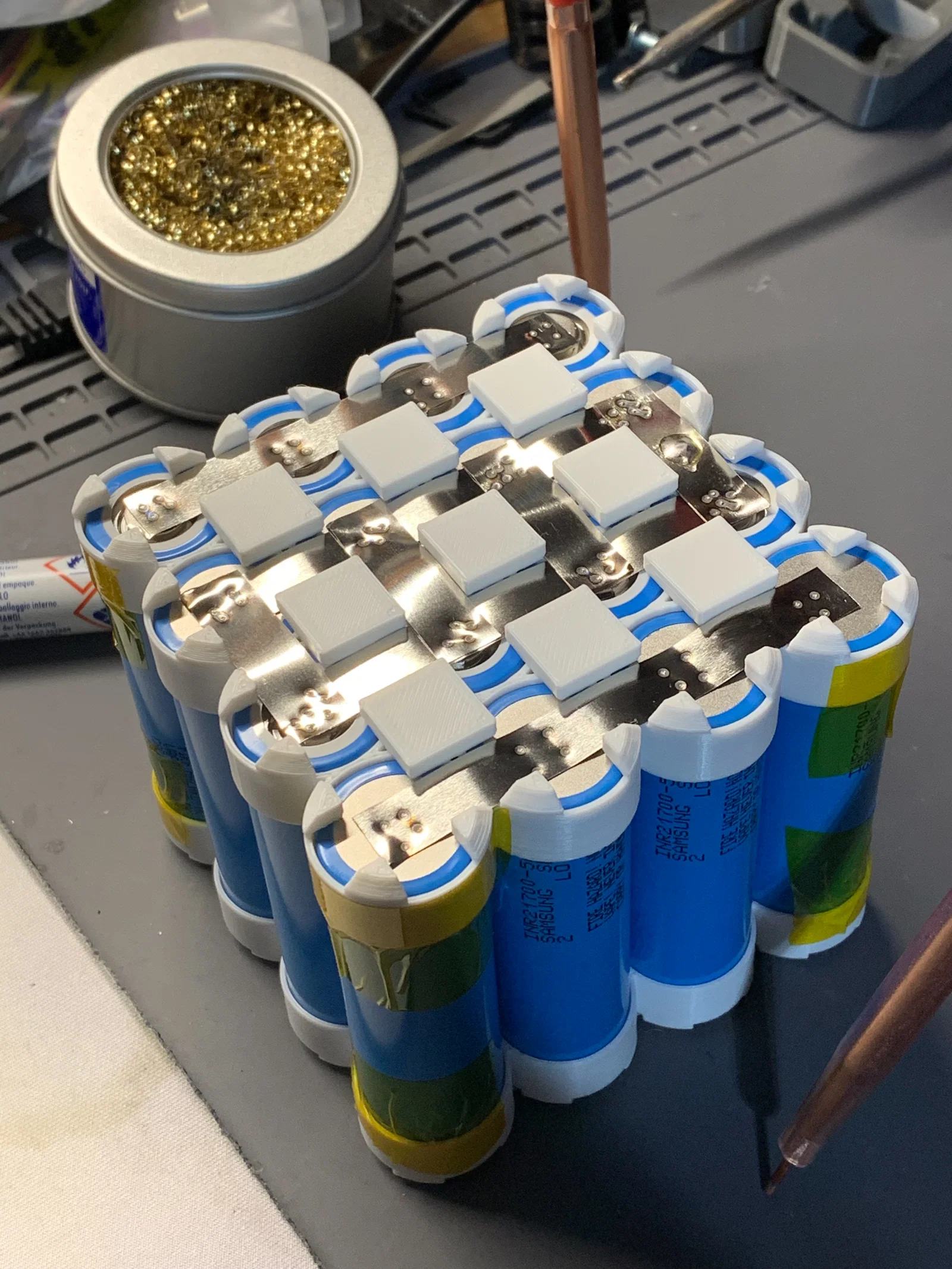

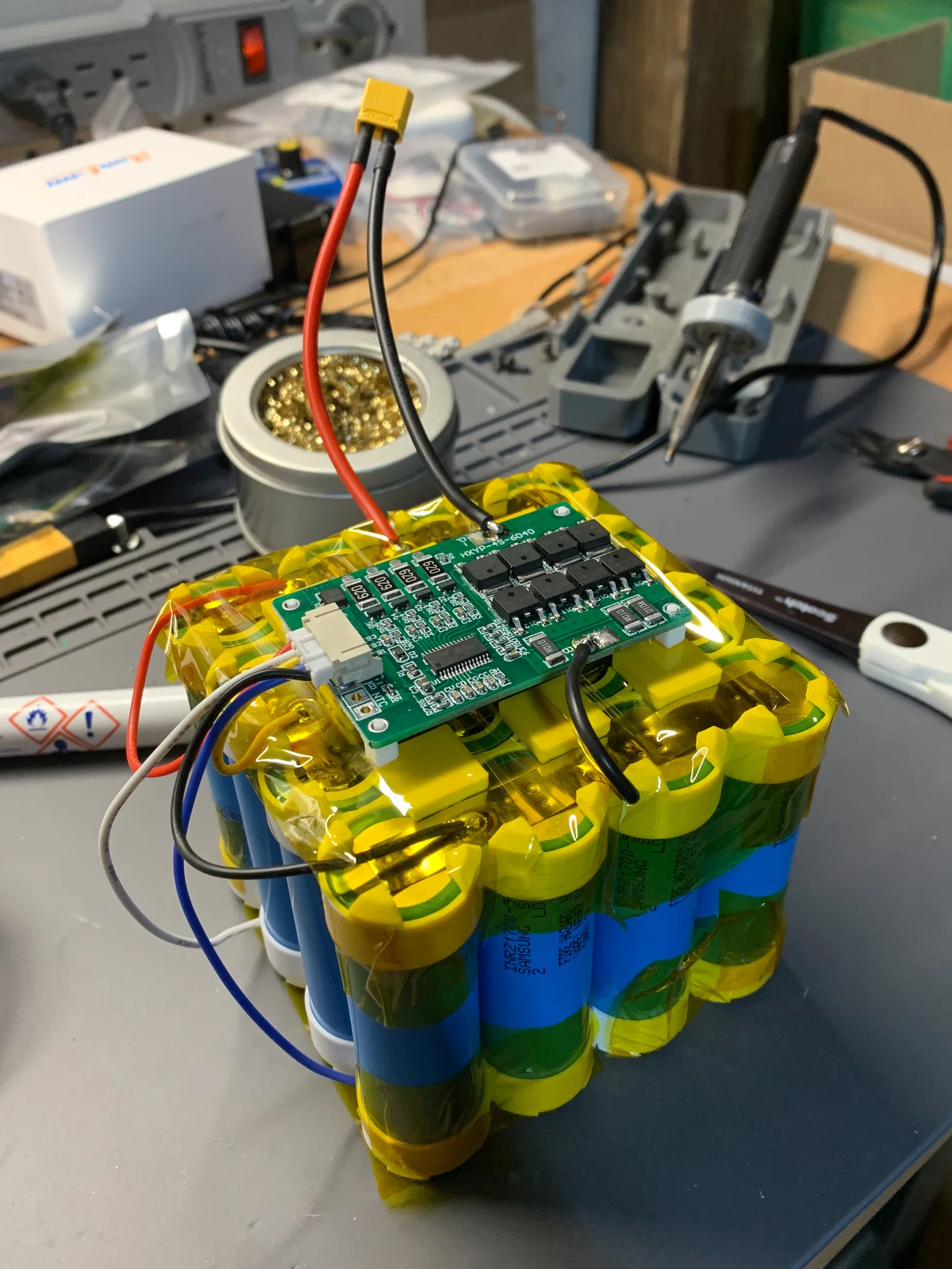

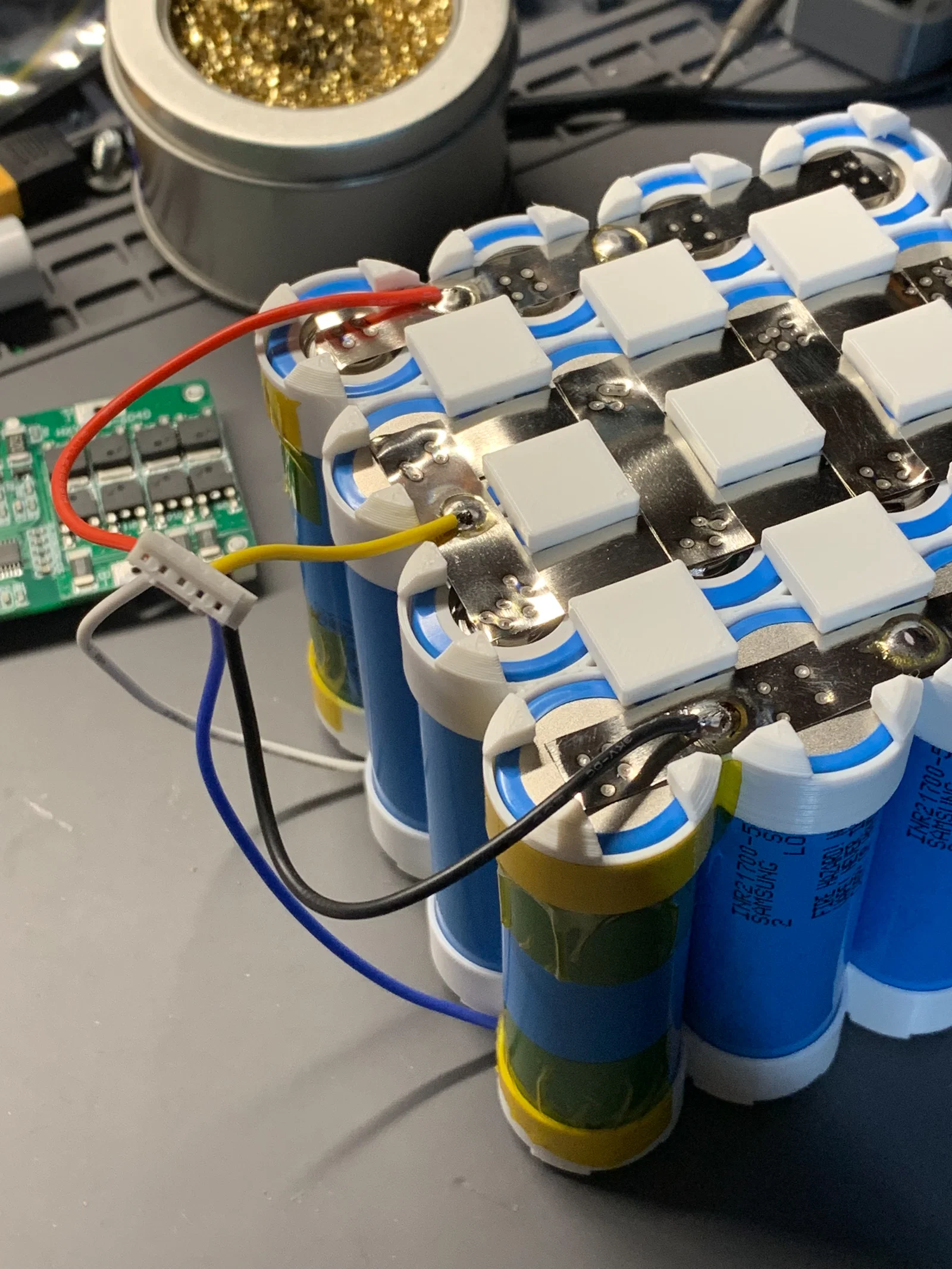

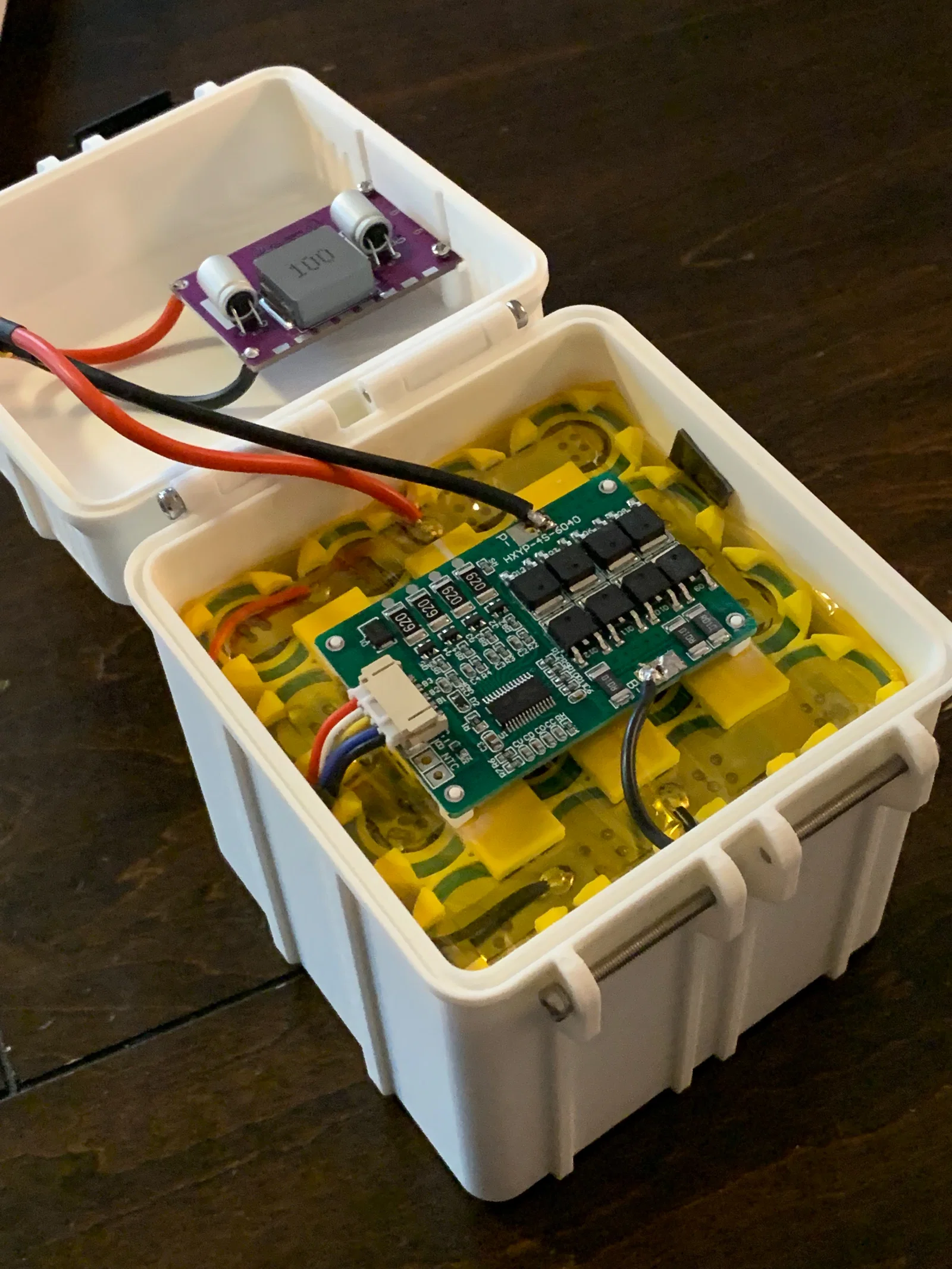

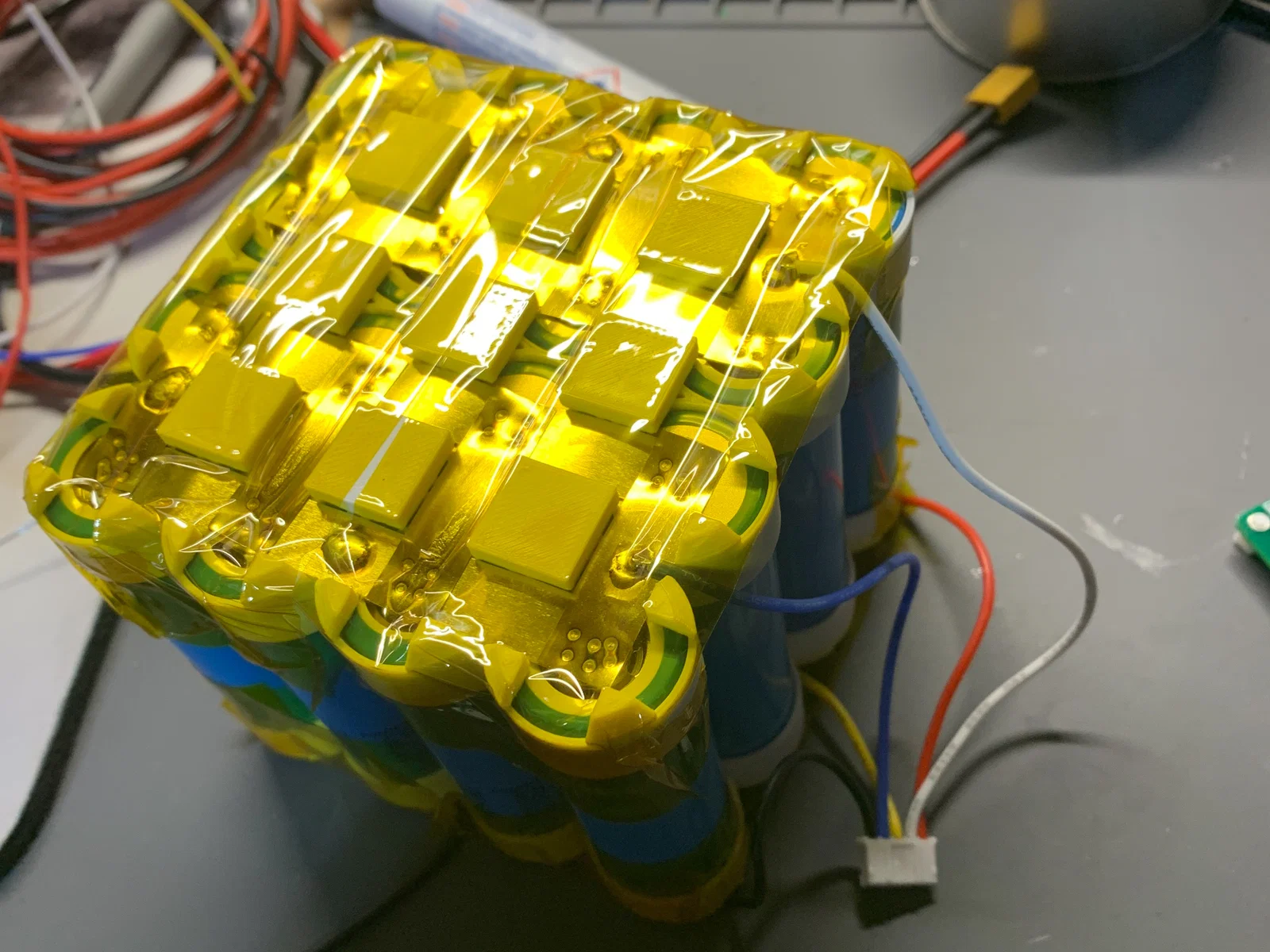

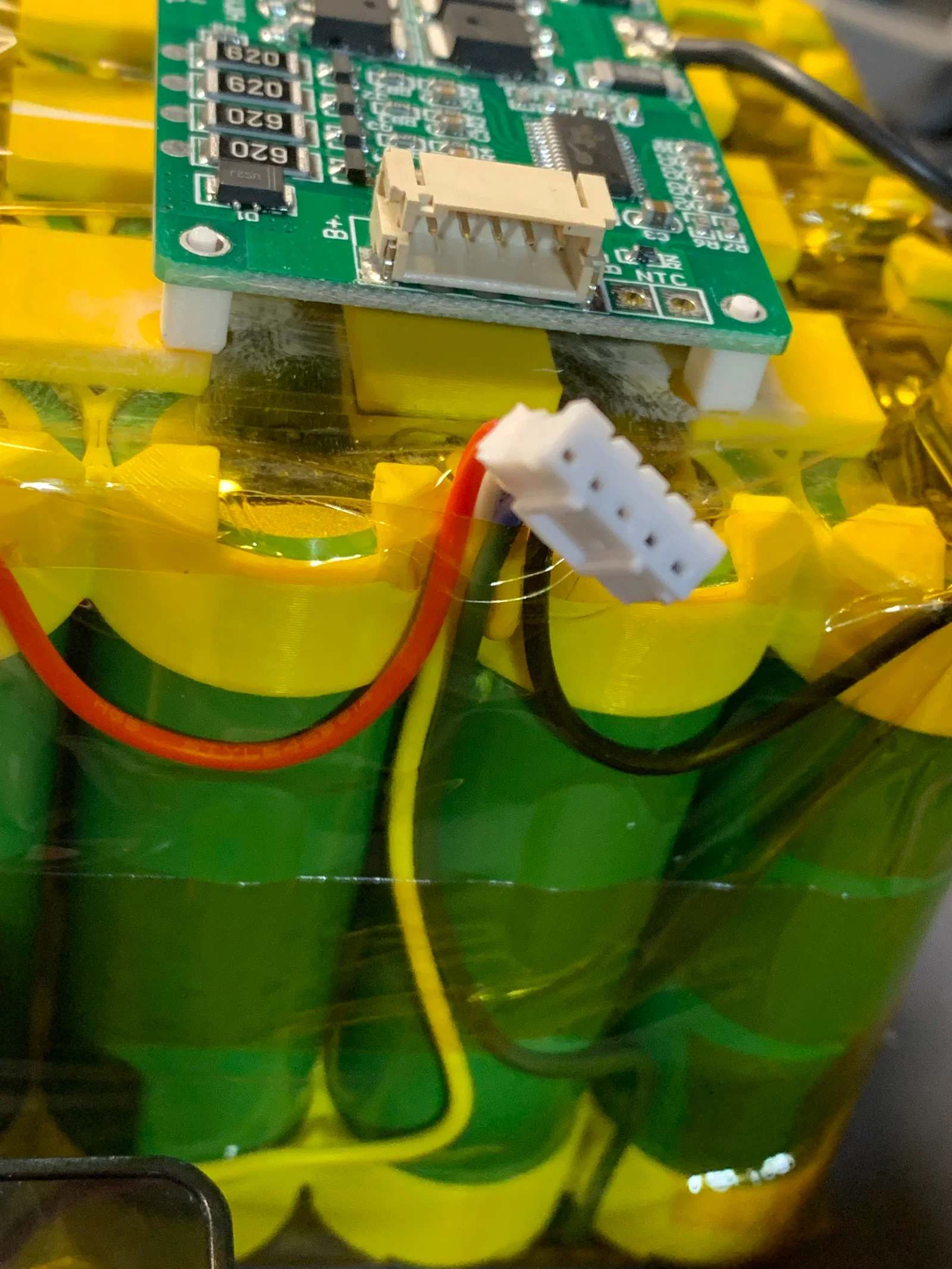

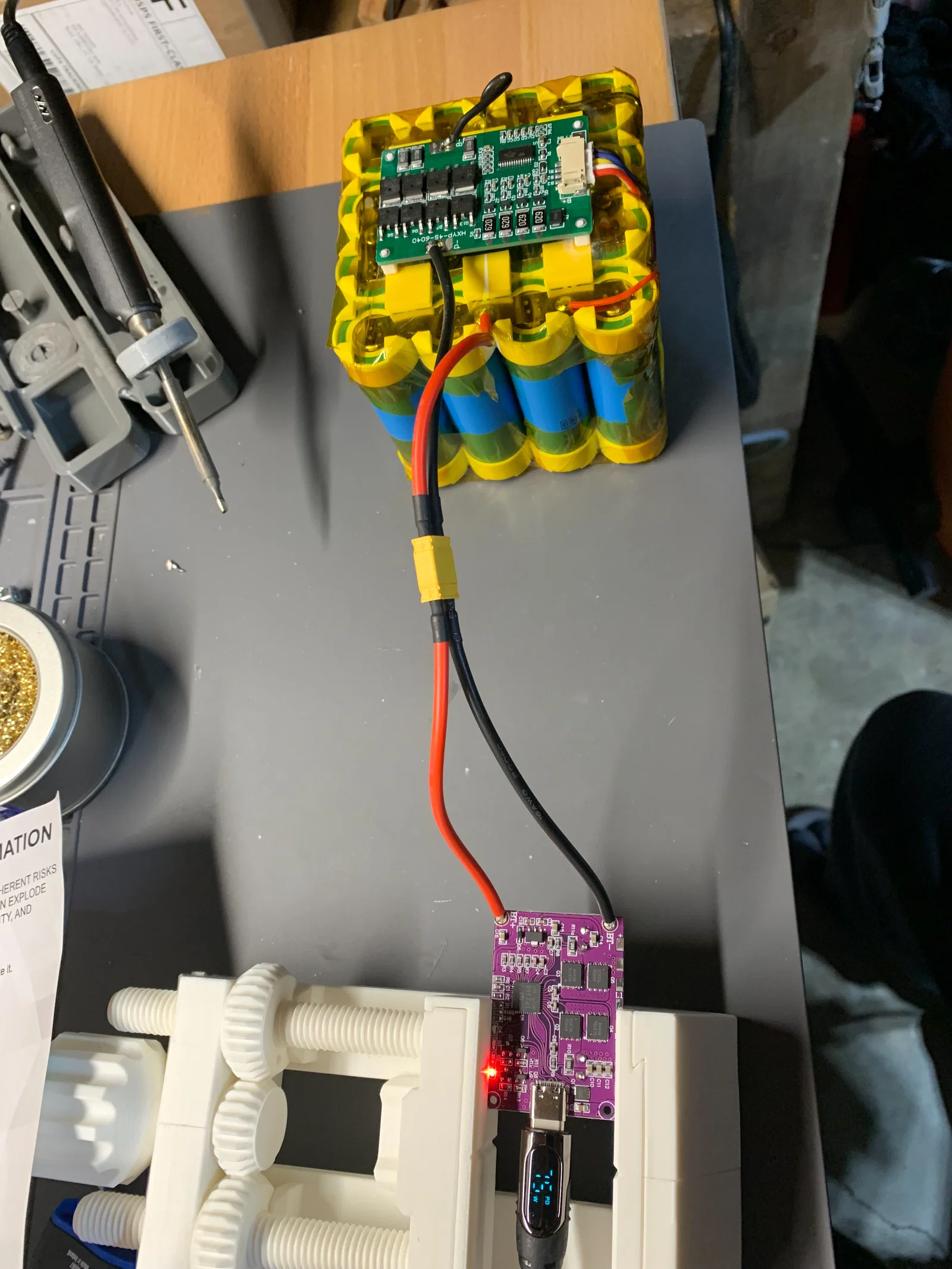

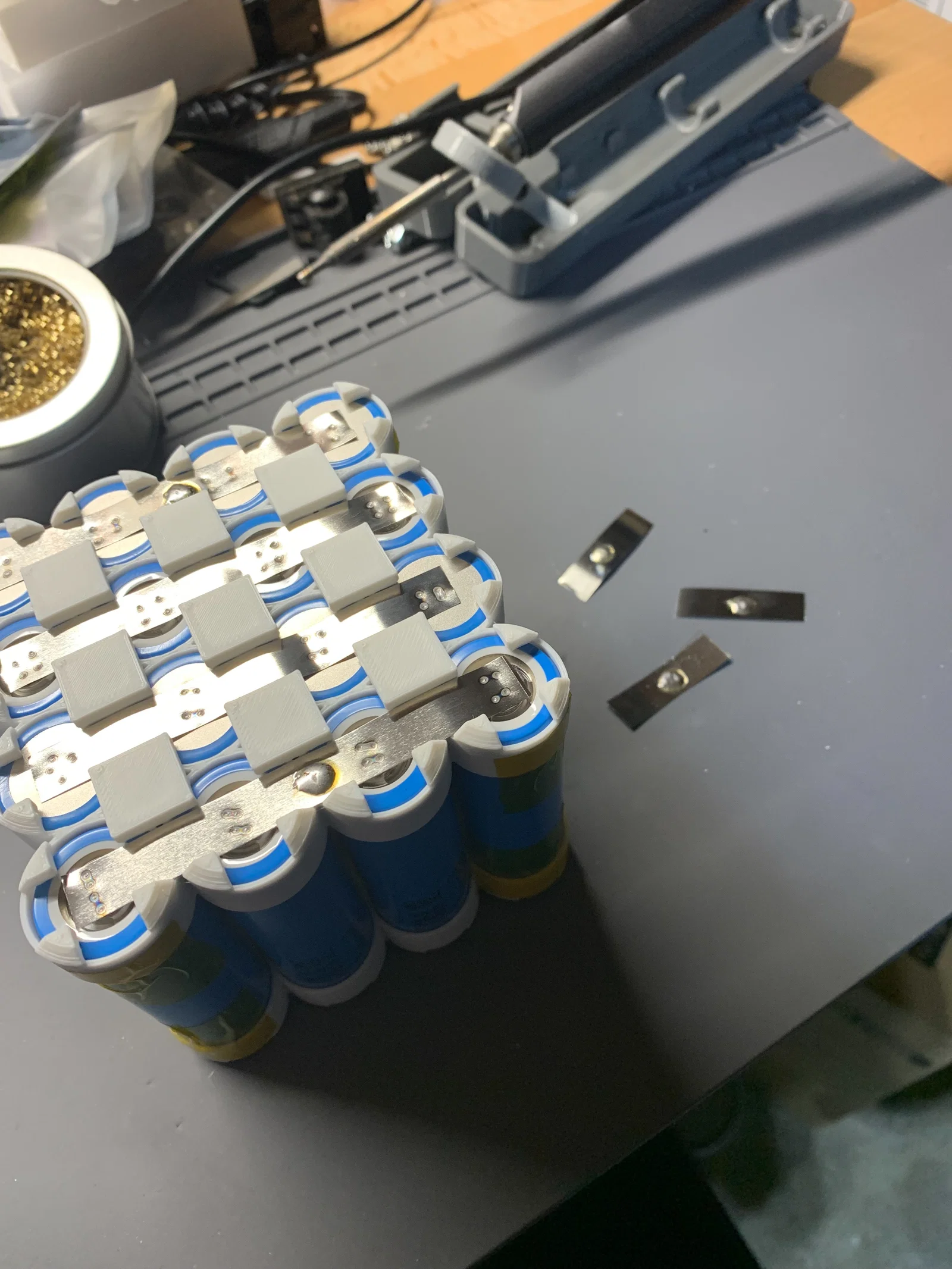

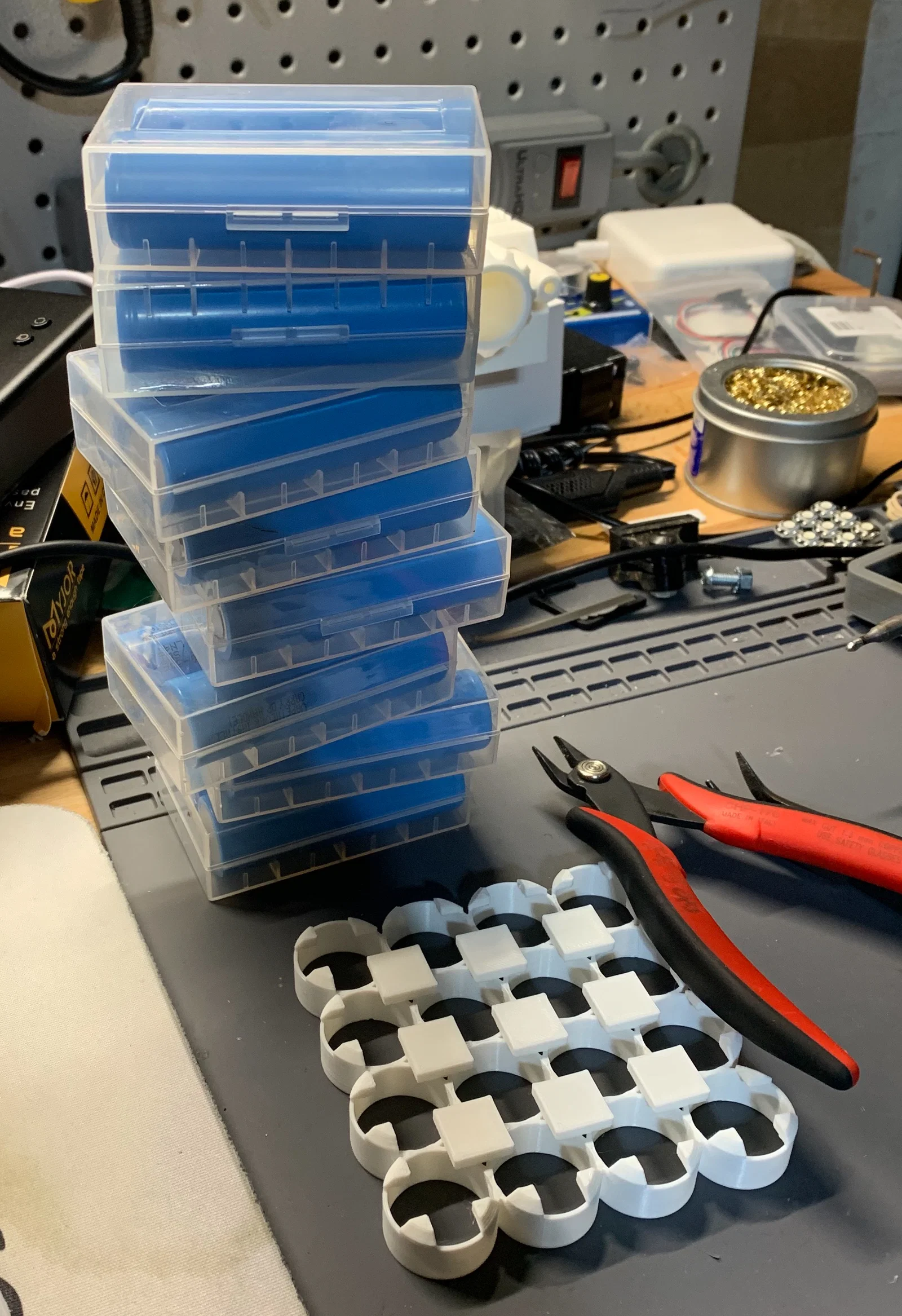

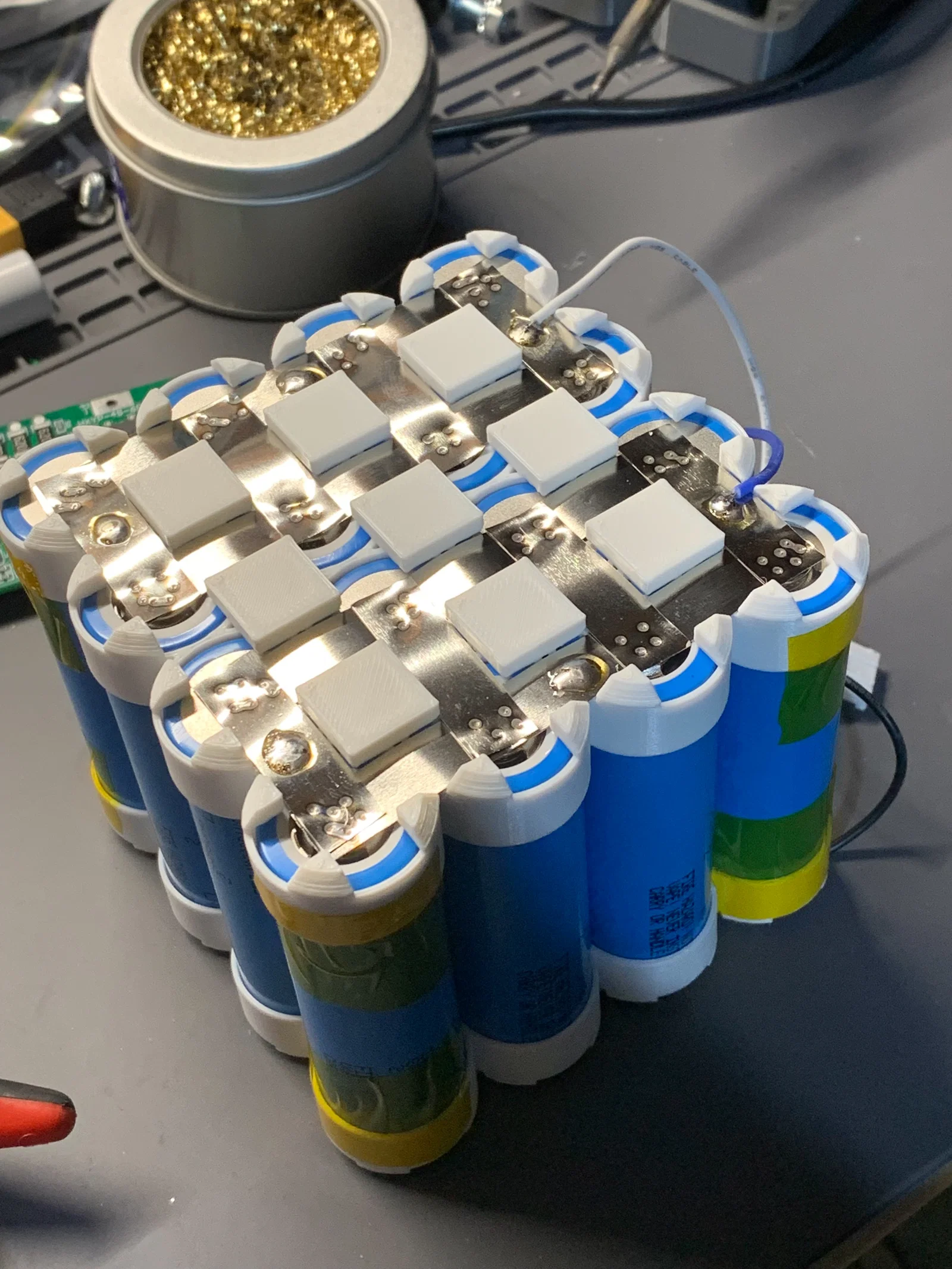

Nhờ xem hình để lắp ráp. Bạn sẽ cần sáu con ốc M3 dài 30mm cho các chốt khóa và bản lề, và hai con ốc M2 để bắt module PD. Mình cũng dùng băng keo Kapton để quấn bộ pin. Cứ thoải mái hỏi nếu có thắc mắc, hoặc góp ý/bình luận.

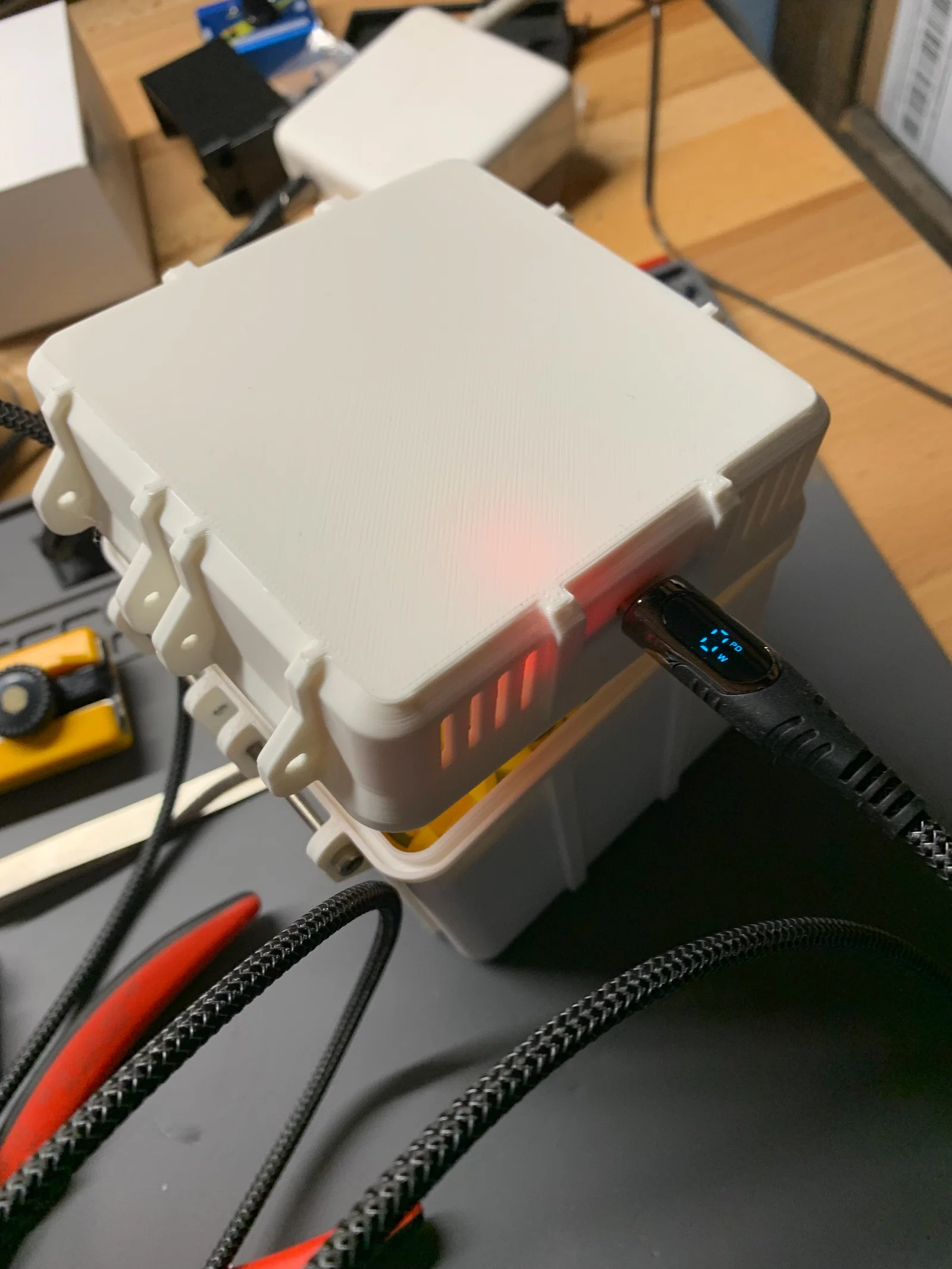

Mình coi đây là một bản WIP và sẽ thêm tính năng dần. Module nóng kinh khủng cả trong lẫn ngoài vỏ. Hiện tại thì vẫn chưa thấy vấn đề gì. BMS thì có vẻ mát tương đối.
Cập nhật 2023-01-05

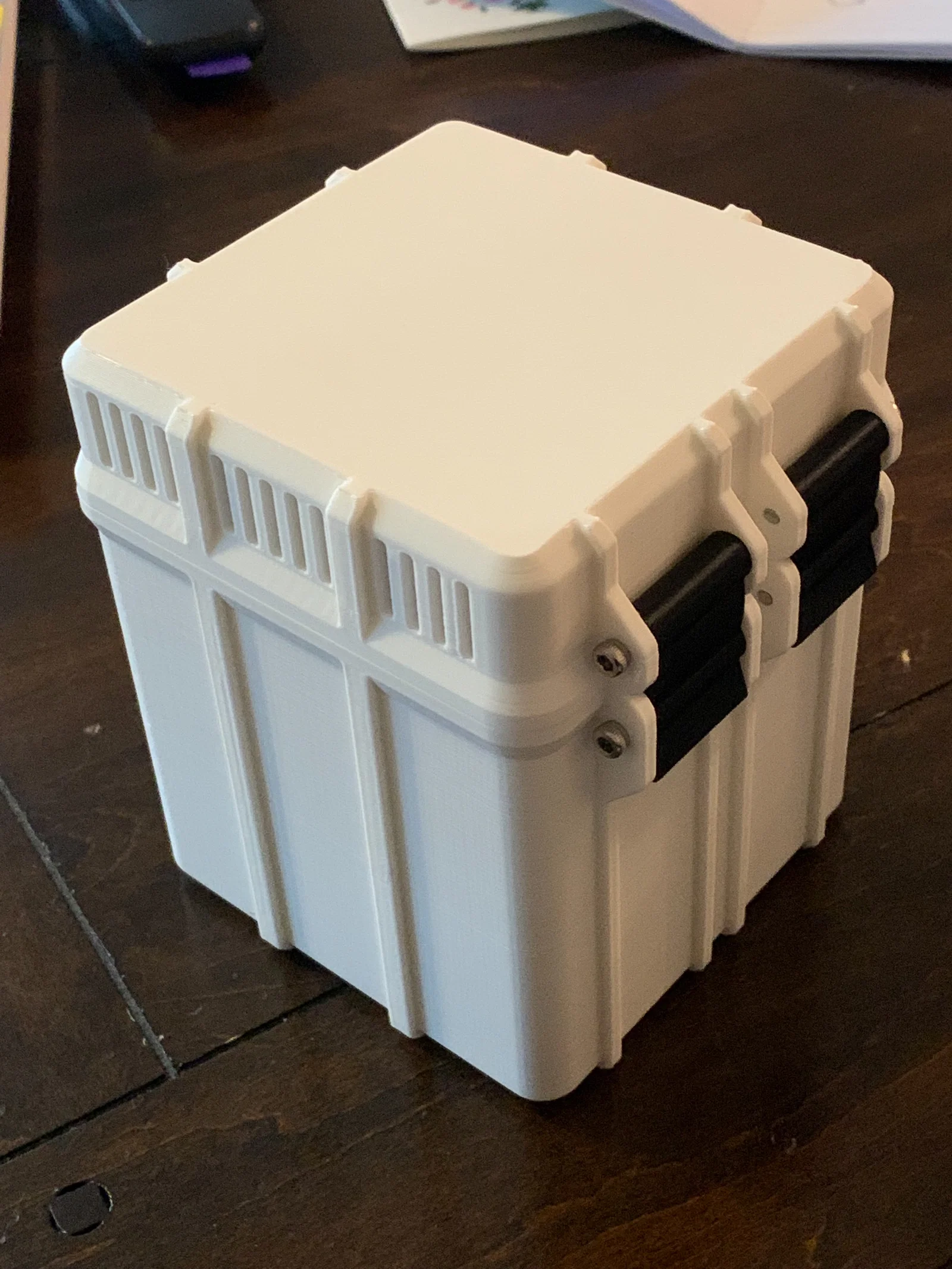

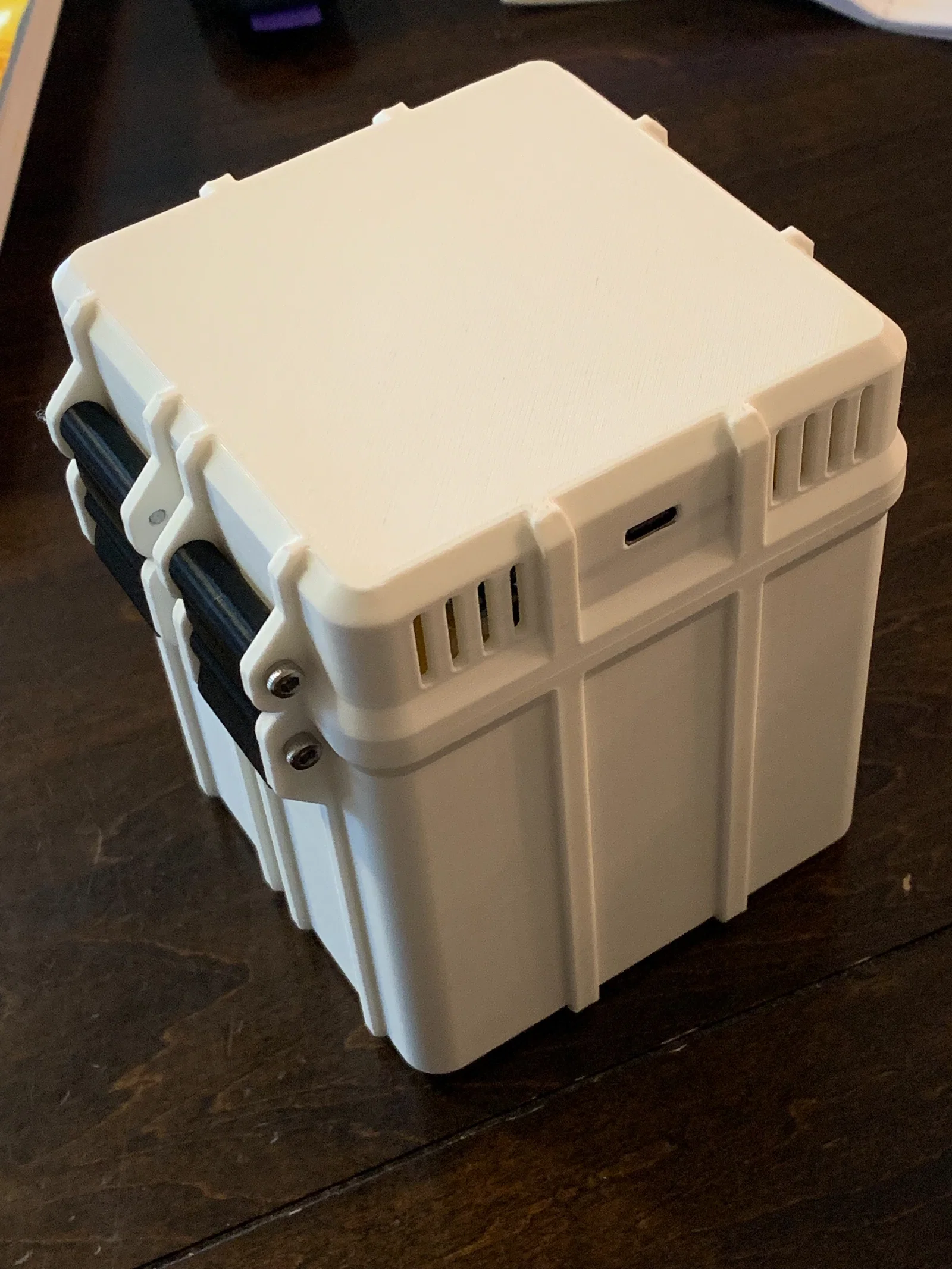

- Thêm khe thoát gió phía trên

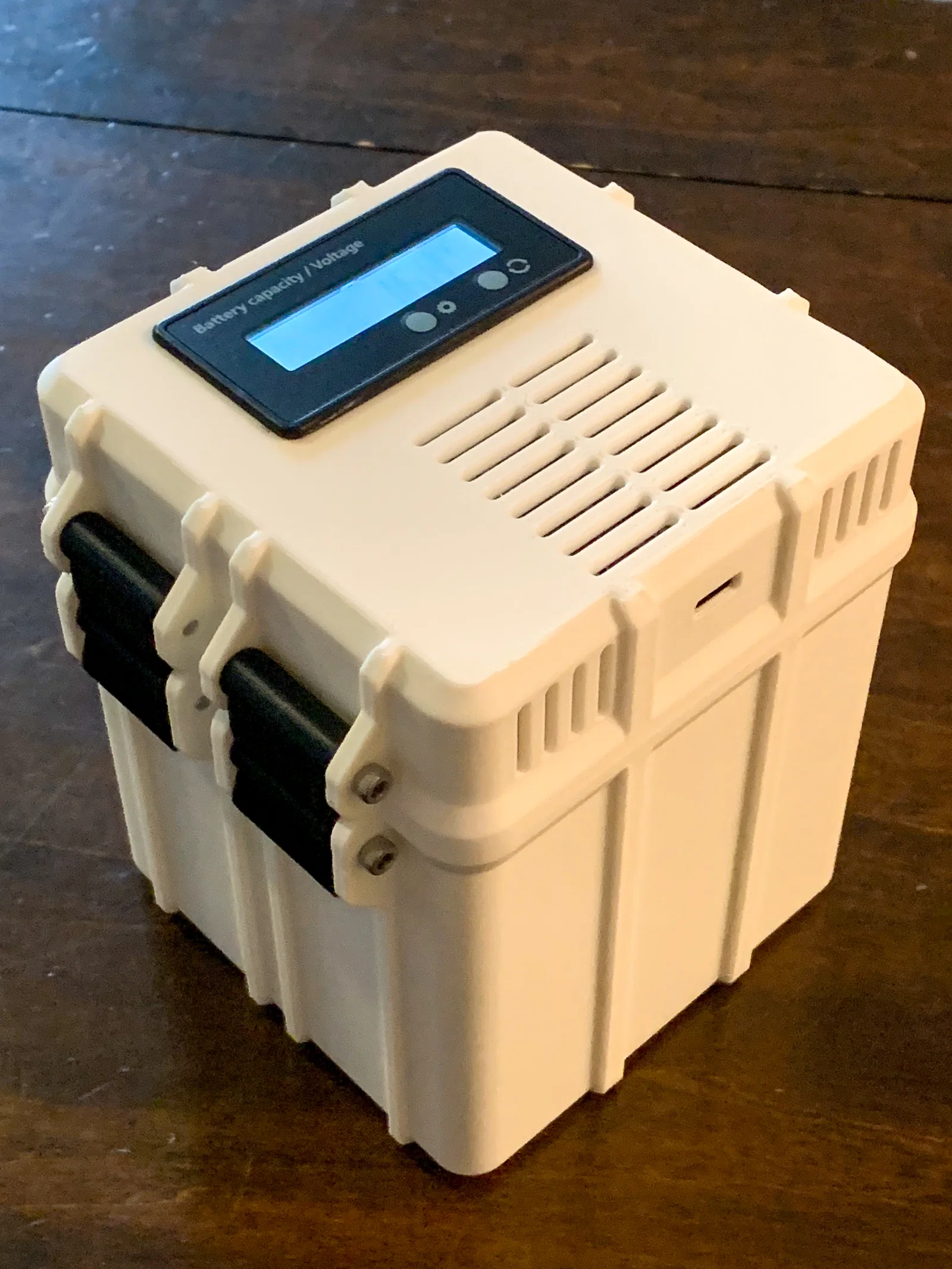

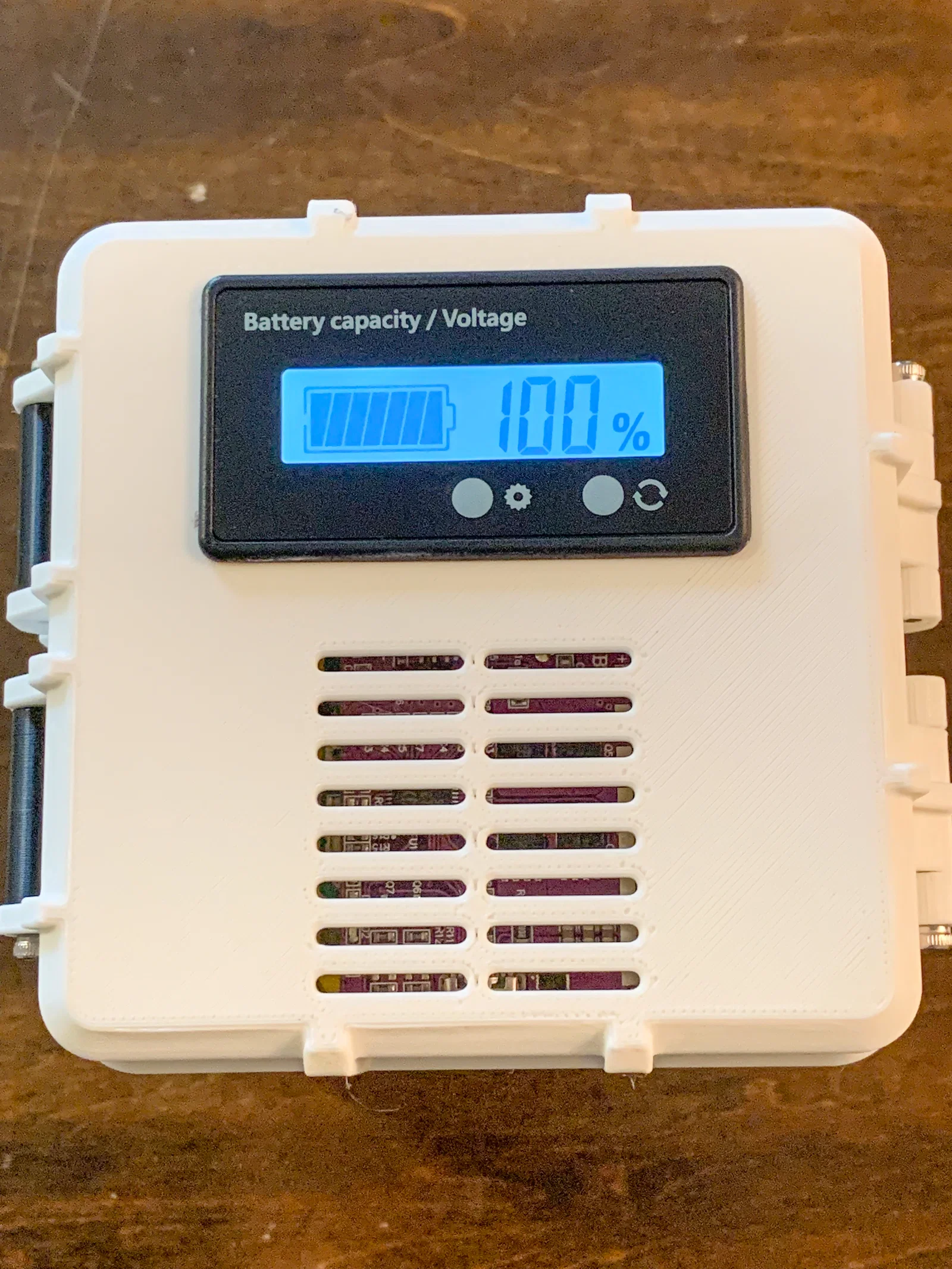

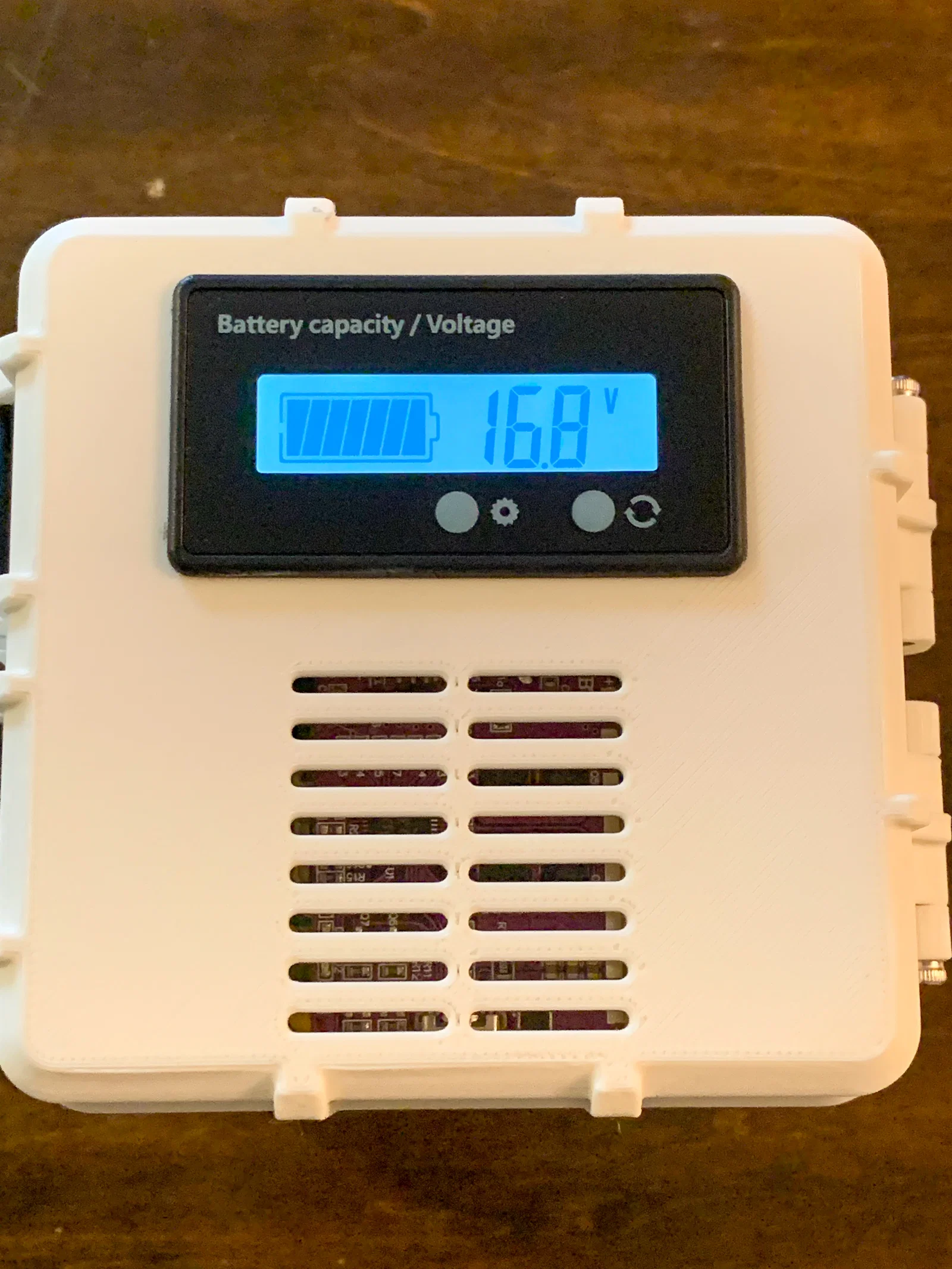

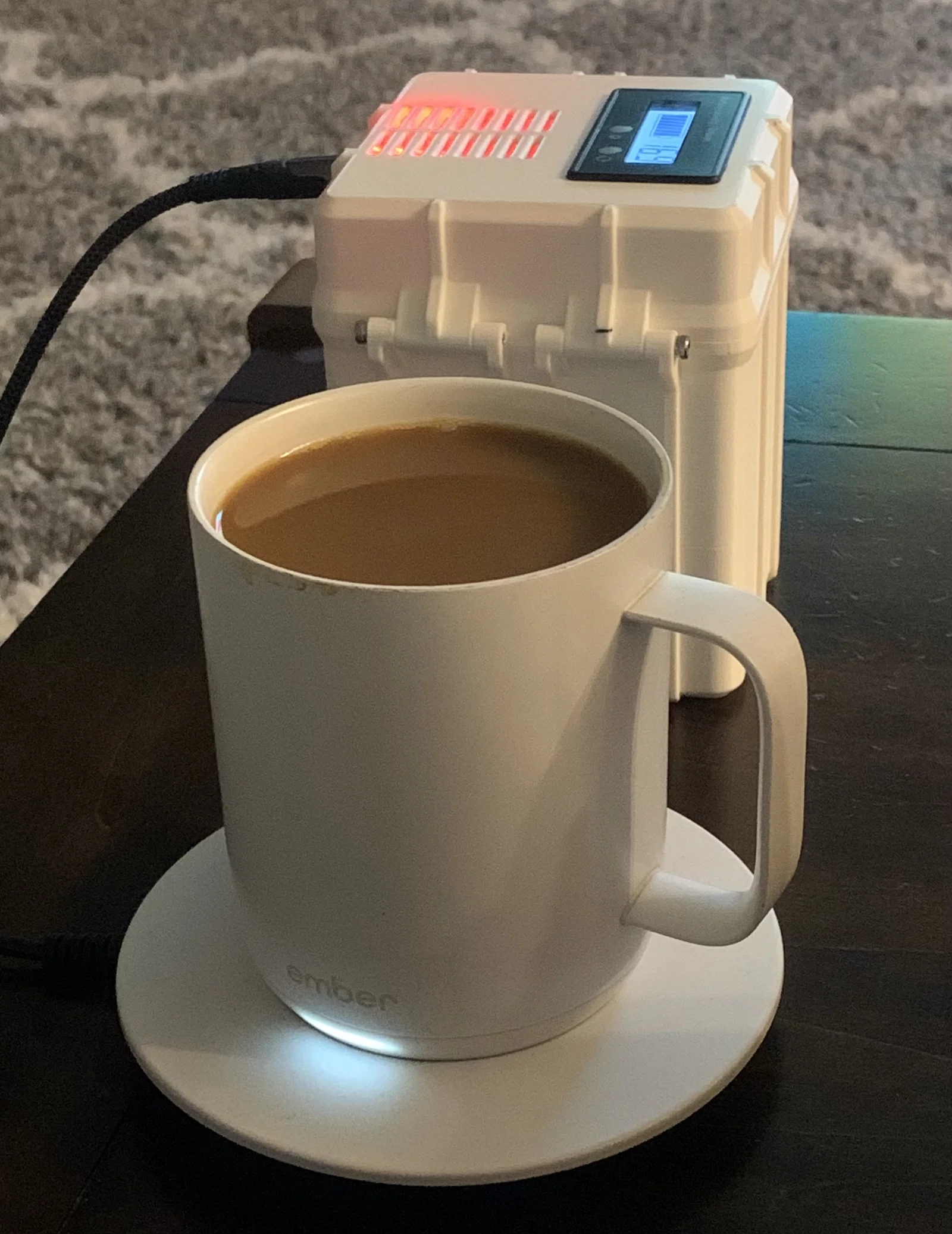

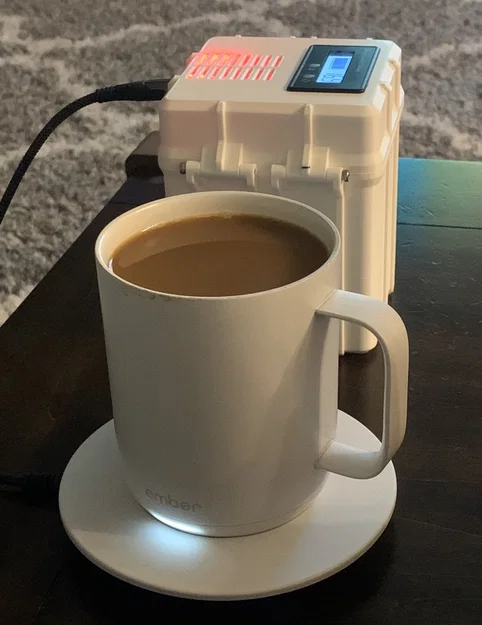

- Thêm tùy chọn màn hình hiển thị điện áp
- Thêm file PrusaSlicer với supports đã set sẵn (khay pin)
- Mục này đã bị gỡ do vấn đề tương thích slicer. Nếu cần thì nhắn mình, mình hỗ trợ.
Cập nhật 2023-01-024
- Thêm file Fusion360
Đồ dùng hữu ích
