Helix Test Cube / Filament Sample / XYZ Calibration – Khối test 30x30x30mm

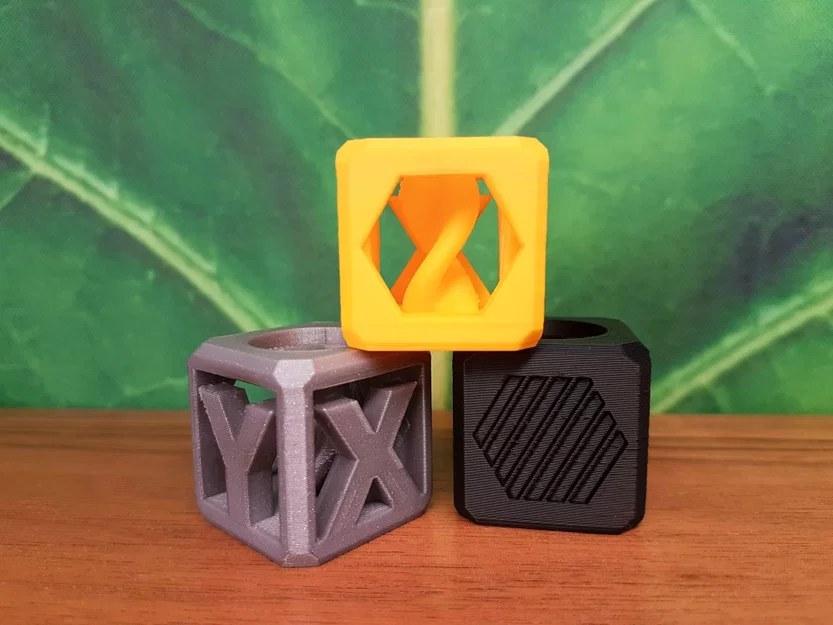

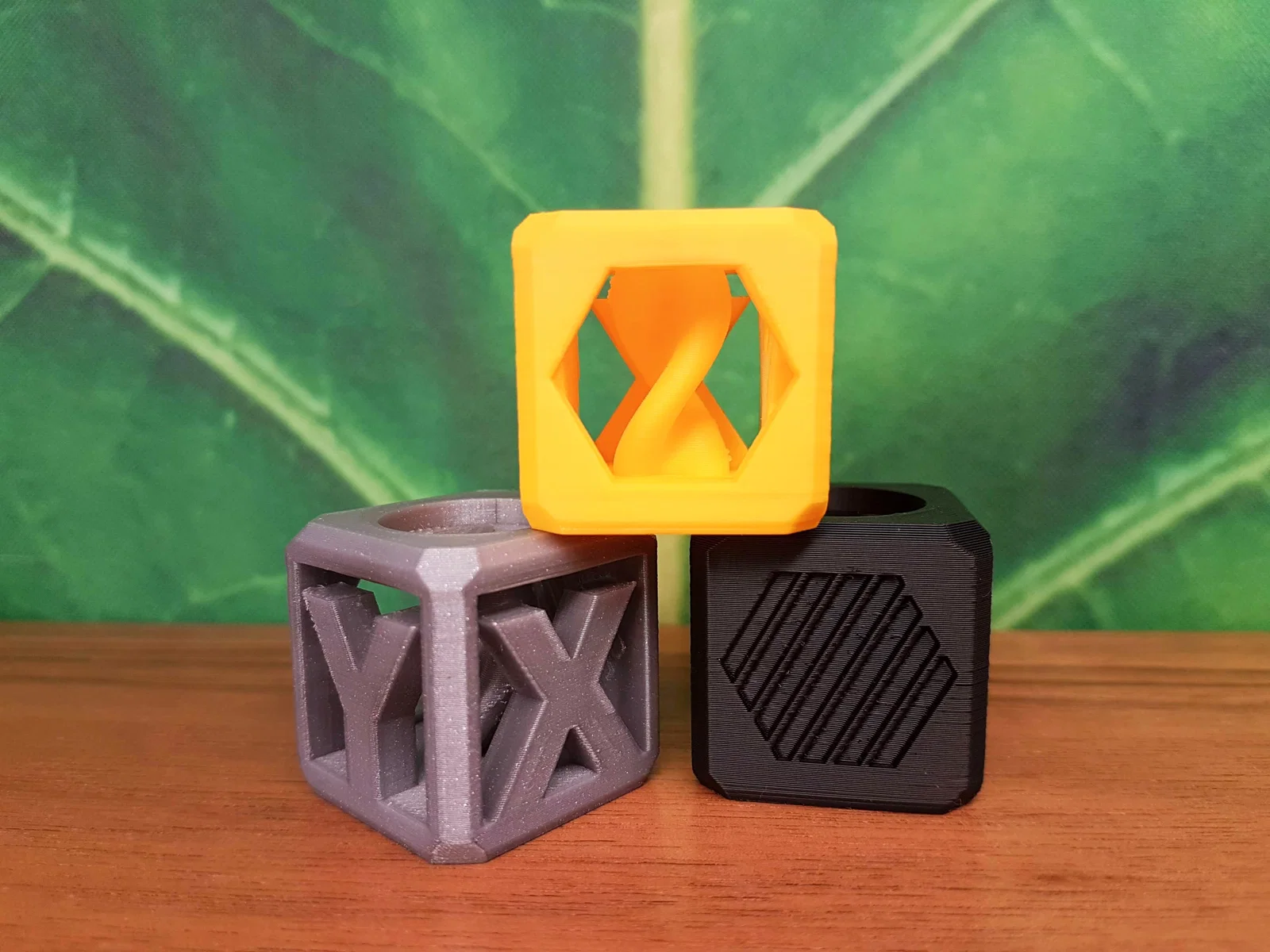

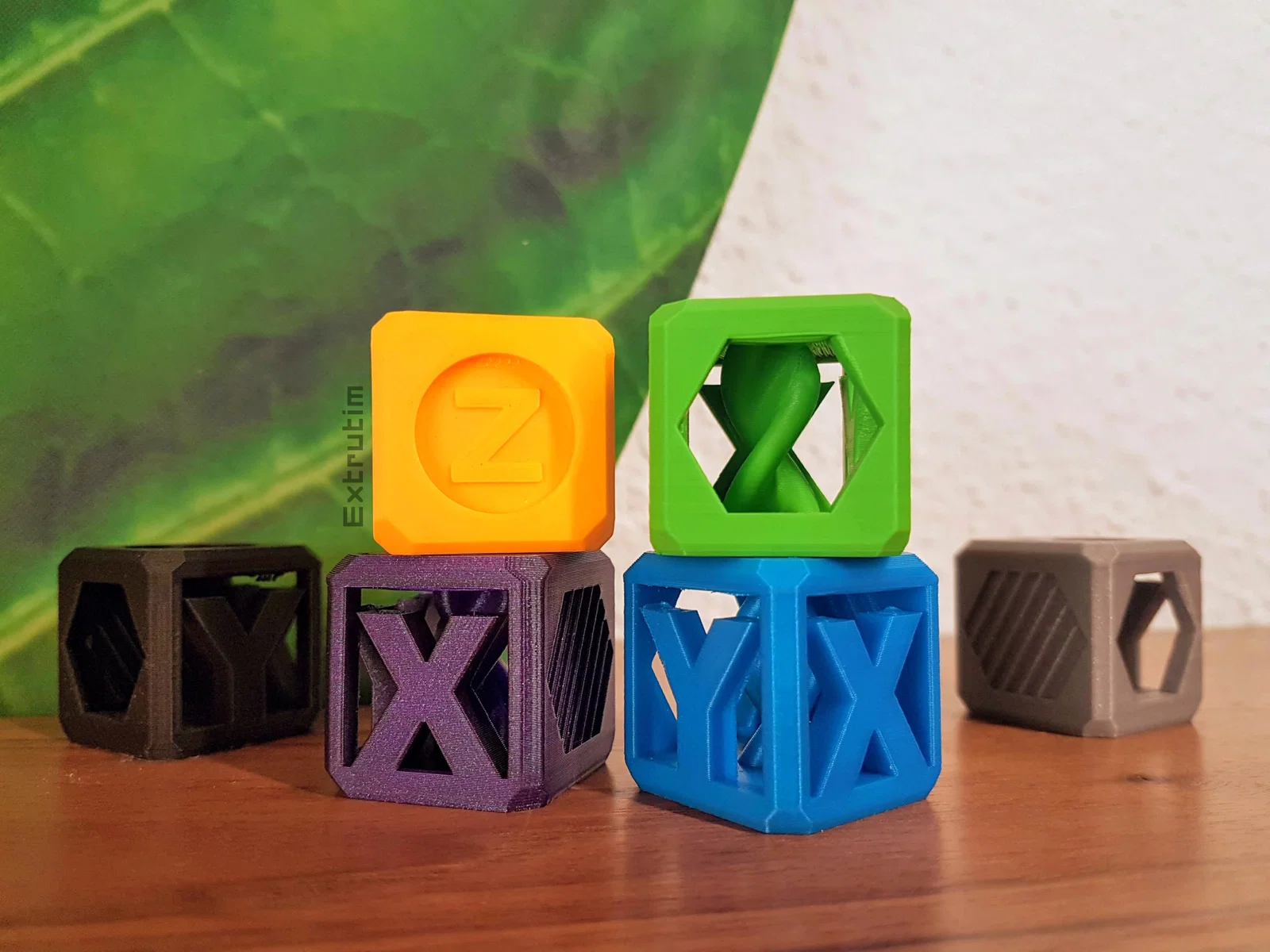

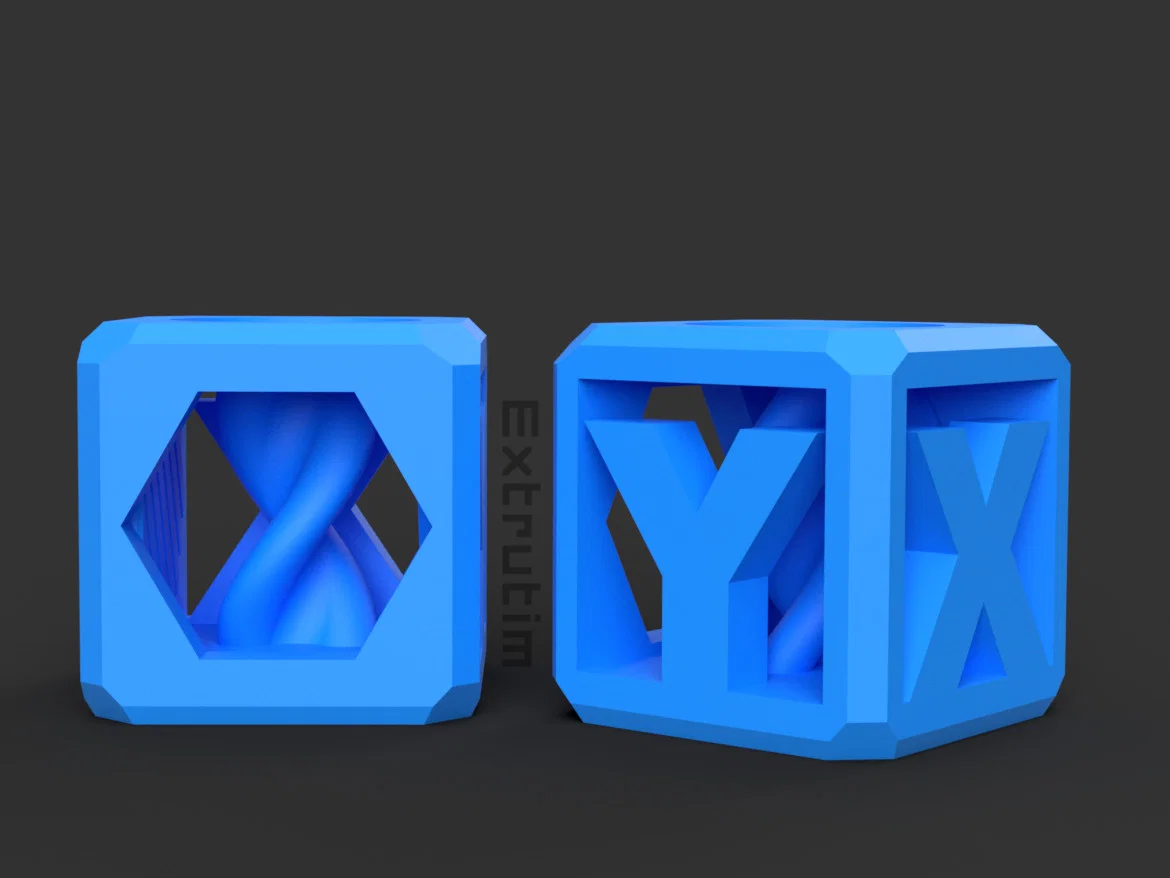

Mình muốn có một bản test print để kiểm tra độ chính xác kích thước của máy in và chất lượng in của từng cuộn filament. Nhưng nó cũng phải đủ “đẹp” để giữ lại làm mẫu màu sau khi in xong. Vì vậy mình tạo ra khối lập phương 30x30x30 mm này, bên trong có nhiều chức năng kiểm tra.

Thời gian in chỉ dưới 1.5h một chút.

Bên dưới là các hình ảnh để bạn lấy số đo, đối chiếu và kiểm tra độ chính xác kích thước của khối cube.

Bạn có thể kiểm tra các hạng mục sau trên cube này:
- stringing
- bridging (các nhịp cầu bắc qua chữ có sạch không, bao gồm cả vùng lớn phía trong?)
- ghosting / ringing
- overhangs
- độ chính xác kích thước trên tất cả các trục
- first layer height (logo ở mặt dưới có rõ không, các vùng hẹp có bị thủng lỗ không?)
- Helix có được in gọn gàng với một đường tường (single wall line) không?
- Có bị vấn đề ở Z-seam do retraction nhiều quá không?
- Chữ Z trên mặt trên có được in gọn không?

Bạn cũng có thể thử bẻ phần chữ Y ra; nếu bẻ ra quá dễ thì có thể bạn cần giảm cooling hoặc tăng nhiệt độ in.

Lưu ý: Vì có một số bạn dùng nozzle lớn hơn 0.4mm gặp tình trạng slicer không slice được phần Helix (do minimum wall thickness để slice), nên mình đã thêm các phiên bản dành cho nozzle 0.6mm và 0.8mm.
