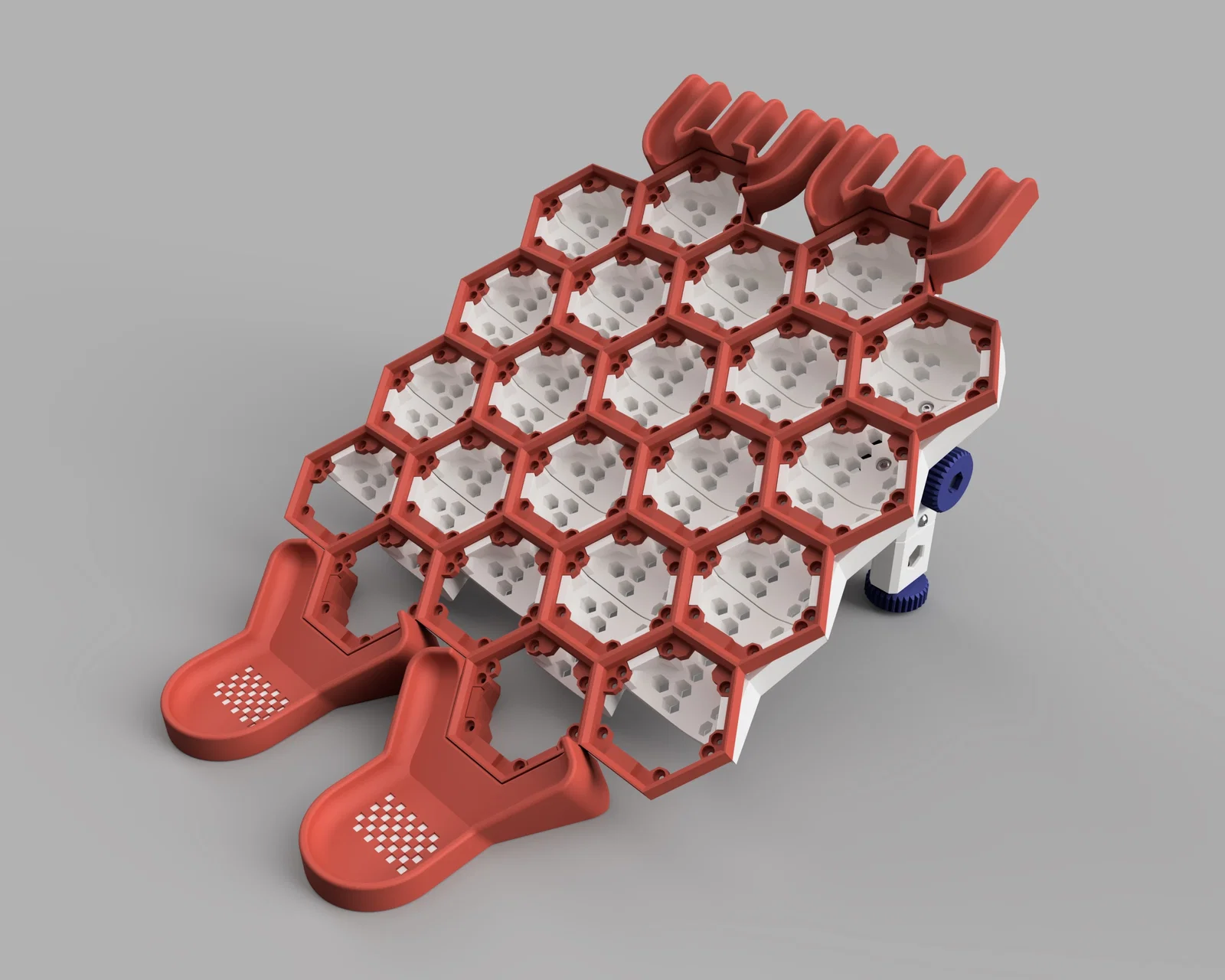

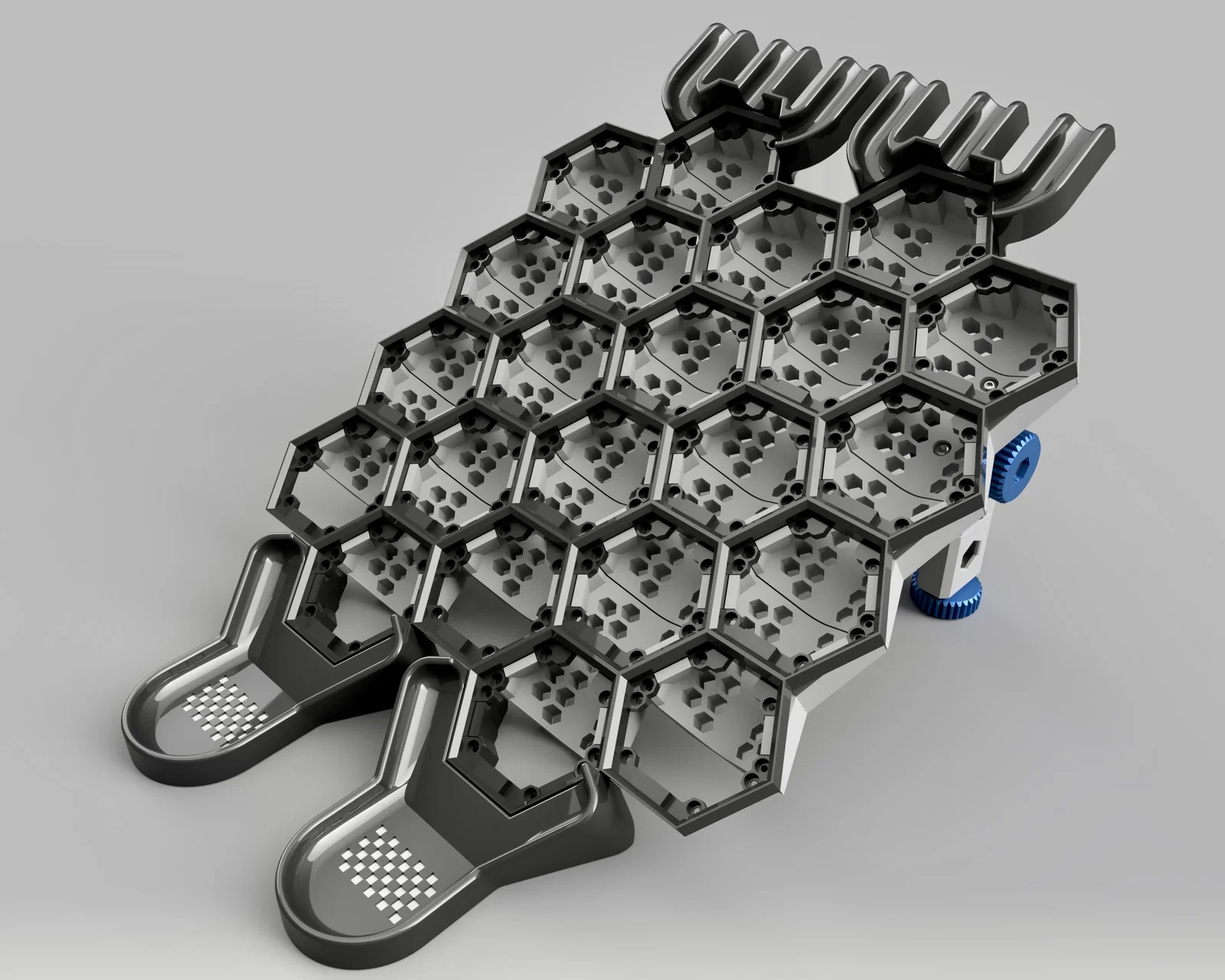

Hextraction Fancy Game Board Remix (Bản remix không keo, không supports)

Bản remix này của Fancy Hextraction Game Board (Zack Freedman) được làm chủ yếu để khỏi cần dùng keo hay supports. Tất cả các phần giờ được giữ với nhau bằng screws, heat-set inserts và các loại bolts nhỏ. Thiết kế & hướng đặt chi tiết cũng đã được chỉnh để loại bỏ nhu cầu dùng supports.

Tìm hiểu thêm về board game Hextraction 3D print miễn phí tại đây.

LƯU Ý — Mình khuyên bạn đọc hết tài liệu này trước khi bắt đầu in. Có một số lựa chọn về việc nên in phần nào & nội dung trong từng folder sẽ dễ hiểu hơn.

Model Files

Dưới đây là phần phân tích từng folder model files & một số thông tin về các file bên trong.

Khi in, con số ở cuối tên file thể hiện số lượng cần in. Ví dụ, Gutter Segment x13.stl nghĩa là bạn cần in 13 cái Gutter Segments.

01 Baseplates

Ngoài lựa chọn in baseplate một mảnh (Uno [A]), mình đã tách baseplate của bàn chơi thành các mảnh nhỏ hơn để bạn chọn in theo kích thước print bed hoặc theo sở thích. Sau khi chọn cấu hình baseplate muốn in, bạn cần in tất cả các phần tương ứng trong folder 01 Baseplates. Lưu ý là: mảnh baseplate càng lớn & bạn càng chọn in các gutter segments dạng “gộp” (combined) thì bộ board sẽ càng chắc chắn hơn. Nhắc lại: con số trong tên file là số lượng cần in, còn chữ cái ở cuối tên file dùng để nhóm tất cả các phần in cho một cấu hình cụ thể. Ví dụ, Baseplate - Smol Top Right x2 [D].stl nghĩa là bạn cần in 2 mảnh baseplate Smol Top Right và đồng thời in tất cả các mảnh khác (đúng số lượng chỉ định) có ký hiệu [D] ở cuối tên file. Tất cả các mảnh baseplate sau khi in sẽ được bắt lại với nhau bằng các vít M2x6 dùng để gắn Gutter Segments.

Các kiểu tách (split) mình đã làm và kích thước xấp xỉ của miếng lớn nhất trong mỗi kiểu (để xác định print bed tối thiểu cần có):

Uno [A] — 240x255mm

OG [B] — 240x180mm

Quad [C] — 150x155mm

Smol [D] — 105x130mm

Ants [E] — 105x105mm

LƯU Ý — Màu sắc chỉ dùng để phân biệt trực quan giữa các mảnh baseplate, chứ không nhất thiết tương ứng với các file .stl khác nhau. Ví dụ, các mảnh màu xanh lá & vàng ở góc dưới bên trái của cấu hình Smol [D] thực ra đều là Baseplate - Smol Bottom Left x2 [D].stl dù chúng có hai màu khác nhau.

02 Standard Build Files

Trong folder 02 Standard Build Files, bạn sẽ thấy tất cả các parts cần để in & lắp một “standard-size“ fancy board (22 hexes). Nhắc lại: con số ở cuối tên file là số lượng cần in. Ví dụ, Gutter Segment x13.stl nghĩa là bạn cần in 13 Gutter Segments.

03 Alternate Combined Gutters

Bằng cách gộp nhiều gutter segments thành một part in duy nhất, độ cứng vững (structural rigidity) của game board sẽ tăng lên & số lượng vít M2x6 cần để lắp sẽ giảm xuống. Folder 03 Alternate Combined Gutters chứa các lựa chọn combined gutter. Các combined gutters trong folder này có thể dùng chung với các single gutters trong folder 02 Standard Build Files để ra được kết quả bạn muốn. Vì mình không biết nhu cầu cụ thể hay kích thước print bed của bạn, nên mình không ghi sẵn số lượng cần in trong tên file—bạn sẽ tự xác định phần này. Tên file đã cố gắng đặt sao cho dễ hiểu, nhưng nếu bạn có thắc mắc hoặc thấy thiếu một kiểu kết hợp gutter nào bạn muốn mình upload thêm thì cứ hỏi.

Dù chưa test, combo baseplate/gutter cứng vững nhất có lẽ là:
1 Baseplate - Uno x1 [A]
2 CG - Endcap + Leg Mount + Gutter Segment x2
2 CG - Endcap Short + Gutter Segment x3 + Stubby
1 CG - Endcap + Gutter Segment x3.
Về lý thuyết có thể lắp chỉ với khoảng 42 vít M2x6 socket head cap screws:
8 cái cho gắn On-Ramp
8 cái cho gắn Finish Line
26 cái cho gắn combined gutters, dùng 2 vít đặt đều ở phía trên, giữa, & dưới của mỗi cột gutter (trừ phía trên của cột 2 & 4 vì combined gutter ở đó được giữ bởi 4 vít dùng để gắn On-Ramps.

04 Alternate Modified Files

Đúng như tên gọi, folder 04 Alternate Modified Files chứa các parts đã được chỉnh sửa so với thiết kế gốc. Các parts này không phải “bản cập nhật” cho các file trong 02 Standard Build Files folder, mà là các lựa chọn thay thế/đã chỉnh sửa để có thể dùng thay cho file gốc.

• Alt - Leg - M5xD7.1xL9.5 Insert x2 & Alt - Thumb Nut - M5xD7.1xL9.5 Insert x2 dùng thay cho Leg x2 & Thumb Nut x2. Chúng được chỉnh để dùng brass heat-set inserts M5xD7.1xL9.5—loại này phổ biến hơn tại Mỹ trên Amazon & McMaster-Carr.

• Alt - Leg - Captive Nut x2 & Alt - Thumb Nut - Captive Nut x2 dùng thay cho Leg x2 & Thumb Nut x2. Chúng được chỉnh để dùng captive M5 hex nuts. Để chèn M5 hex nut khi đang in, với layer height 0.2mm, bạn cần pause cả hai part này sau layer 32, đặt hex nut vào phần đã in, rồi resume in ở layer 33.

Print Settings

Tất cả parts đã được đặt orientation đúng & thiết kế để in không cần supports. Để đạt kết quả tốt nhất, in với layer height 0.2mm. Mình dùng 40% infill, nhưng bạn có thể thử các mức infill khác nếu muốn.

Để in Finish Line với 2 màu filament như mình (layer height 0.2mm), đây là các điểm đổi filament cần làm:

Layer 1-7: black
Layer 8-10: white
Layer 11-163: black

Bill of Materials

Để lắp một “standard-size“ fancy board (22 hexes) bạn sẽ cần:

96 +/- M2x6 socket head cap screws — xem lưu ý bên dưới
4 M3x6 button head hex screws
2 M3x12 hoặc M3x14 button head hex screws
2 M5x20 hex tap bolts
2 M5x30 hex tap bolts
6 M3xD5xL4 brass heat-set inserts
4 M5xD8xL8 brass heat-set inserts

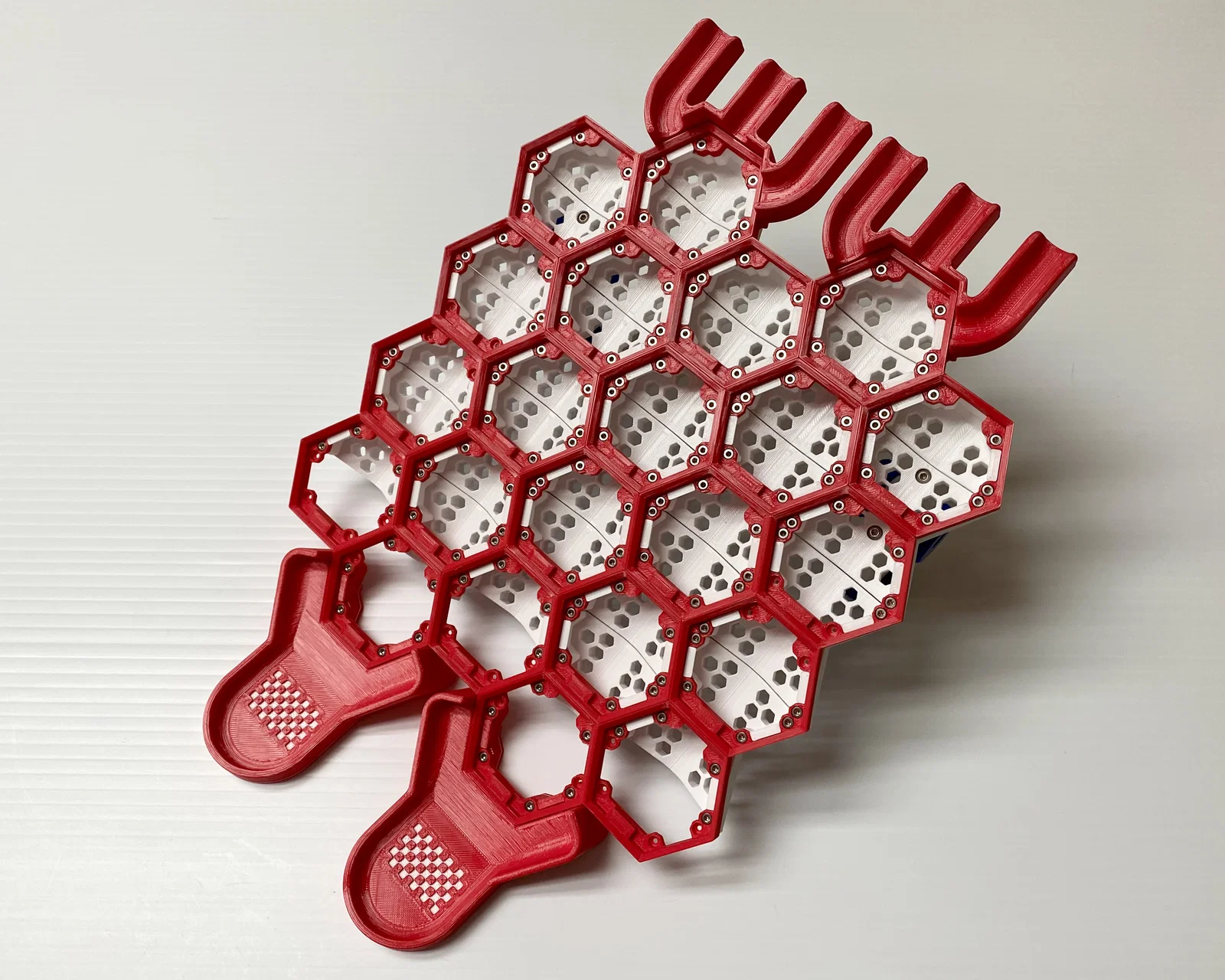

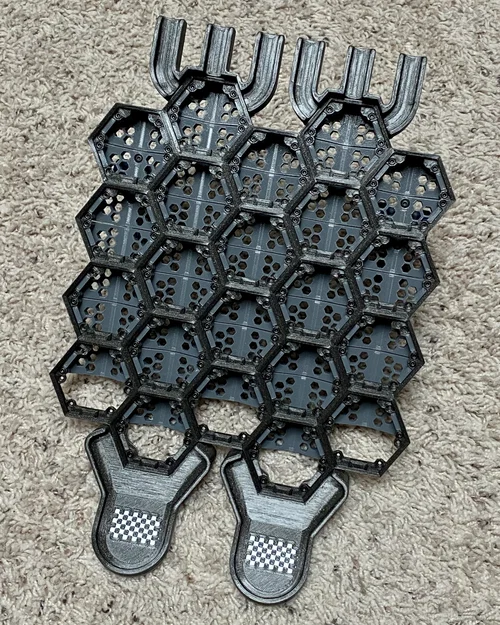

LƯU Ý — Số lượng vít M2x6 socket head cap screws cần cho việc lắp ráp sẽ khác nhau tùy build, phụ thuộc cấu hình baseplate bạn chọn in và bạn chọn in gutter dạng rời (individual), dạng gộp (combined), hay kết hợp cả hai. Để tham khảo: 96 vít M2x6 được dùng để lắp prototype 1 (đen/xám/navy) & 152 vít được dùng để lắp prototype 3 (đỏ/trắng/xanh). Prototype 1 dùng baseplate Uno [A] & một phiên bản gutter rời đời sớm. Prototype 3 dùng cấu hình baseplate Ants [E] & phiên bản gutter rời hiện tại.

Nếu bạn chưa có sẵn bộ ốc vít/fasteners đủ loại, mình gợi ý Bolt Depot. Brass heat-set inserts mình dùng là từ HotXYZ.

Assembly

Bắt đầu bằng việc nung chảy (melting) các brass heat-set inserts vào các phần Leg Mount - Upper, Leg Mount - Lower, Leg, & Thumb Nut.

Gắn hai M5x20 hex tap bolts vào hai phần Adjustable Foot & hai M5x30 hex tap bolts vào hai phần Thumb Bolt. Chúng sẽ “snap” vào vị trí & được giữ lại khi đã nhét vào.

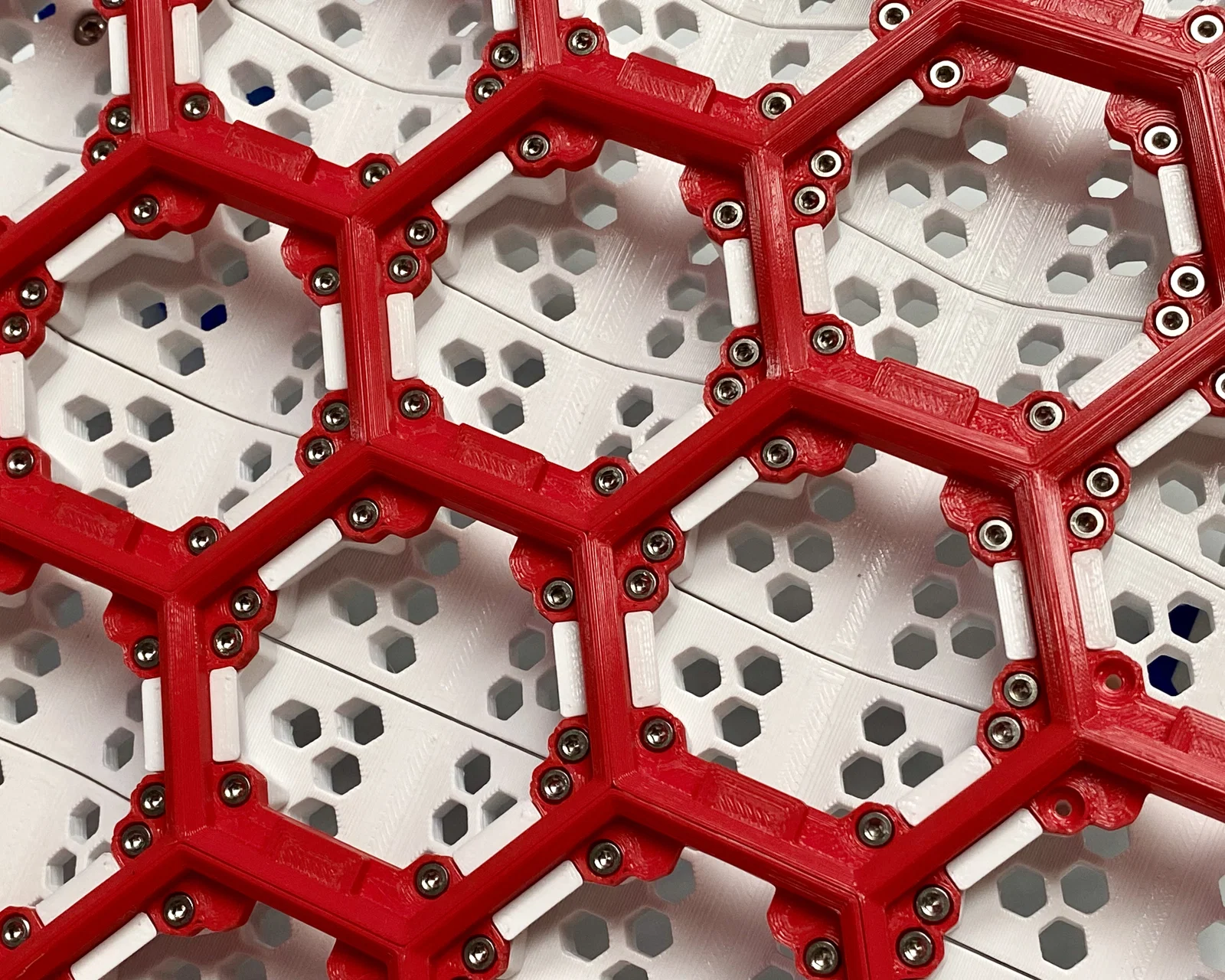

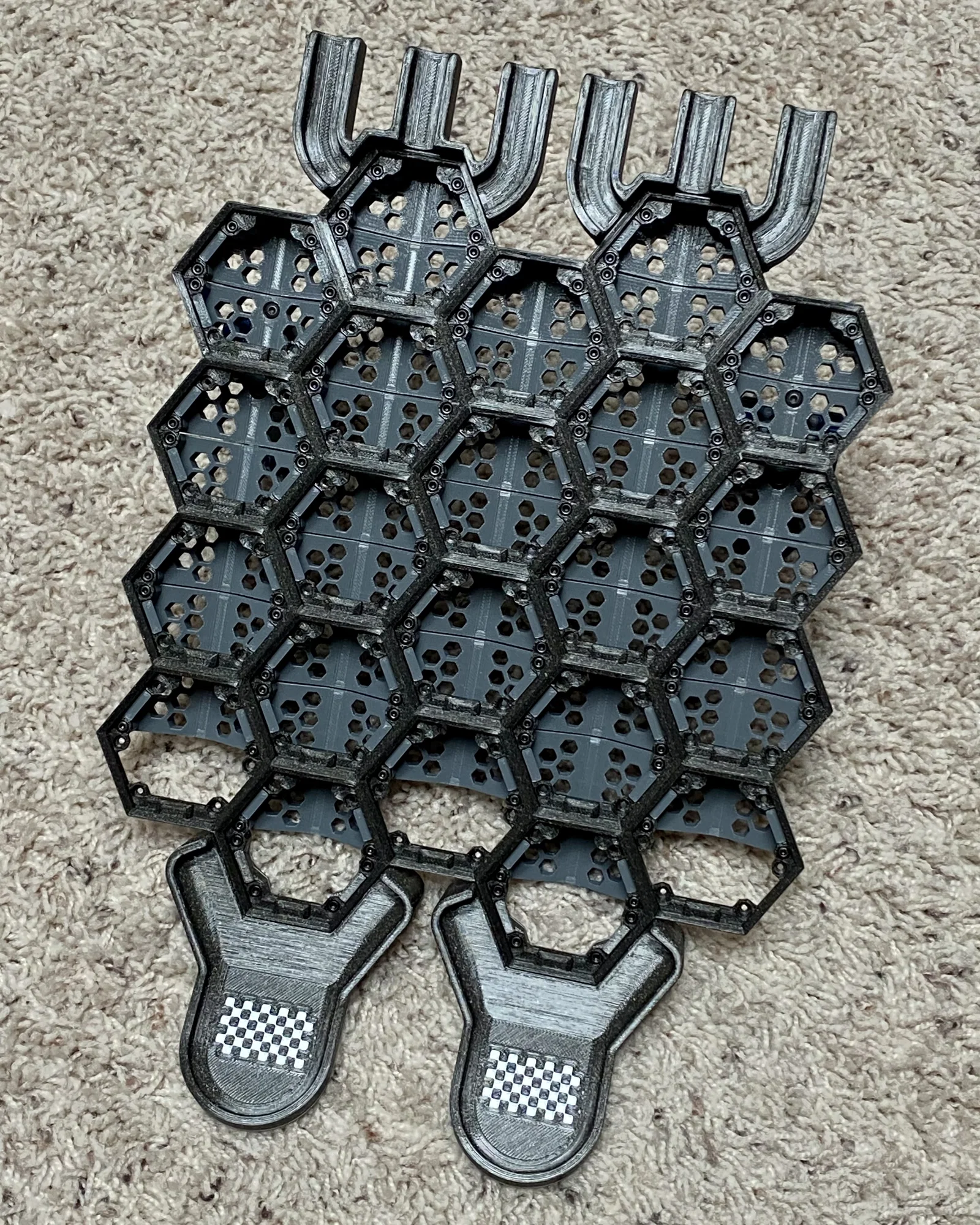

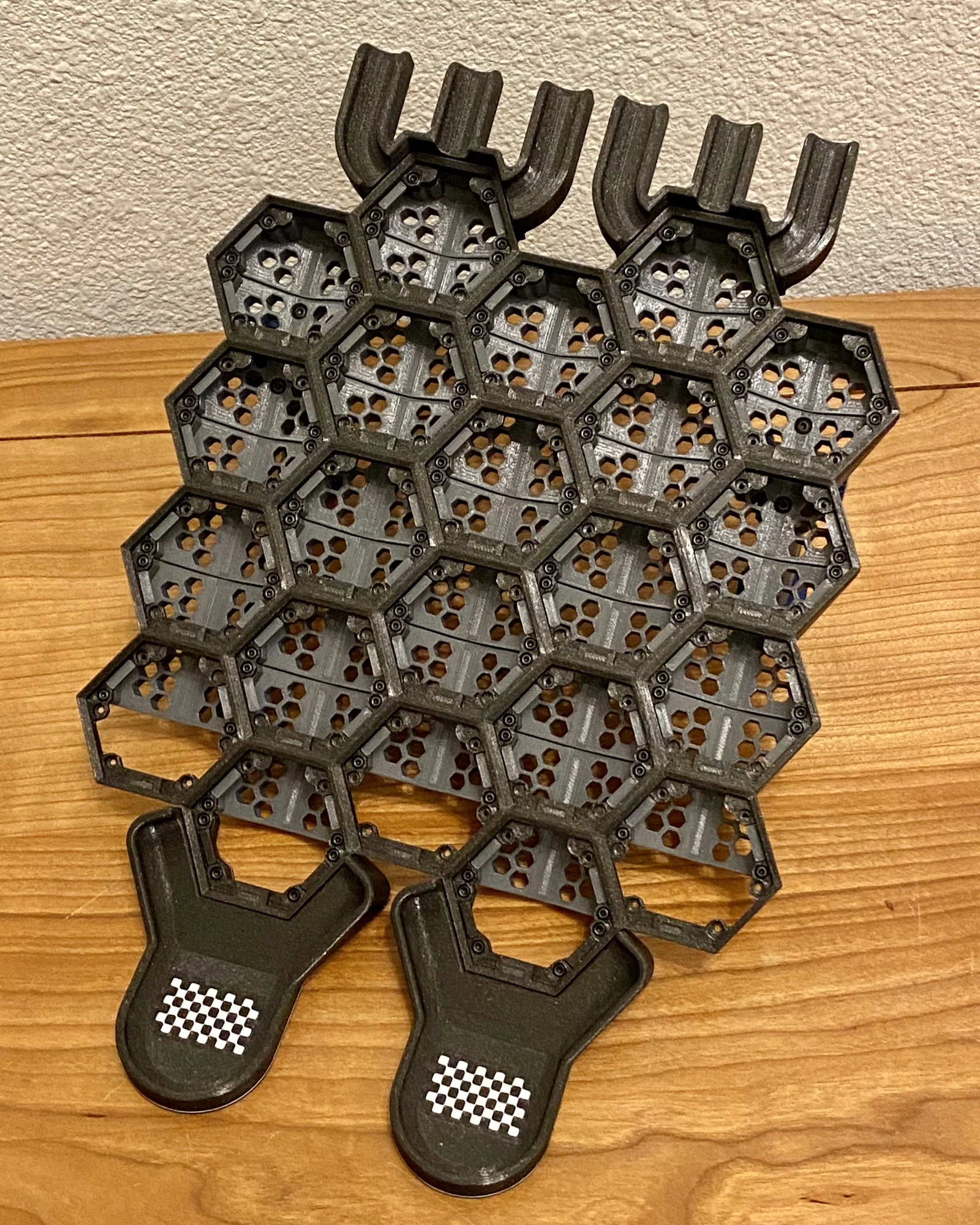

Dùng vít M2x6 socket head cap screws để gắn Gutter Segments vào mặt sau của cấu hình baseplate bạn đã chọn in. Nếu bạn in baseplate dạng tách mảnh, Gutter Segments sẽ nối mỗi mảnh baseplate với ít nhất 2 mảnh khác, tạo thành một bộ board chắc chắn. Dù bạn chọn cấu hình baseplate nào, khe notch căn tile (tile alignment notch) trên mỗi ô hex của game board sẽ luôn nằm gần phía dưới của board nhất (xem hình). Cái này sẽ giúp bạn canh hướng các mảnh baseplate khi lắp.

Gắn Gutter Segment - Leg Mounts gần phía trên của board, ở các cột gutter ngoài cùng, với các lỗ bắt vít nằm gần phía trên của board (xem hình).

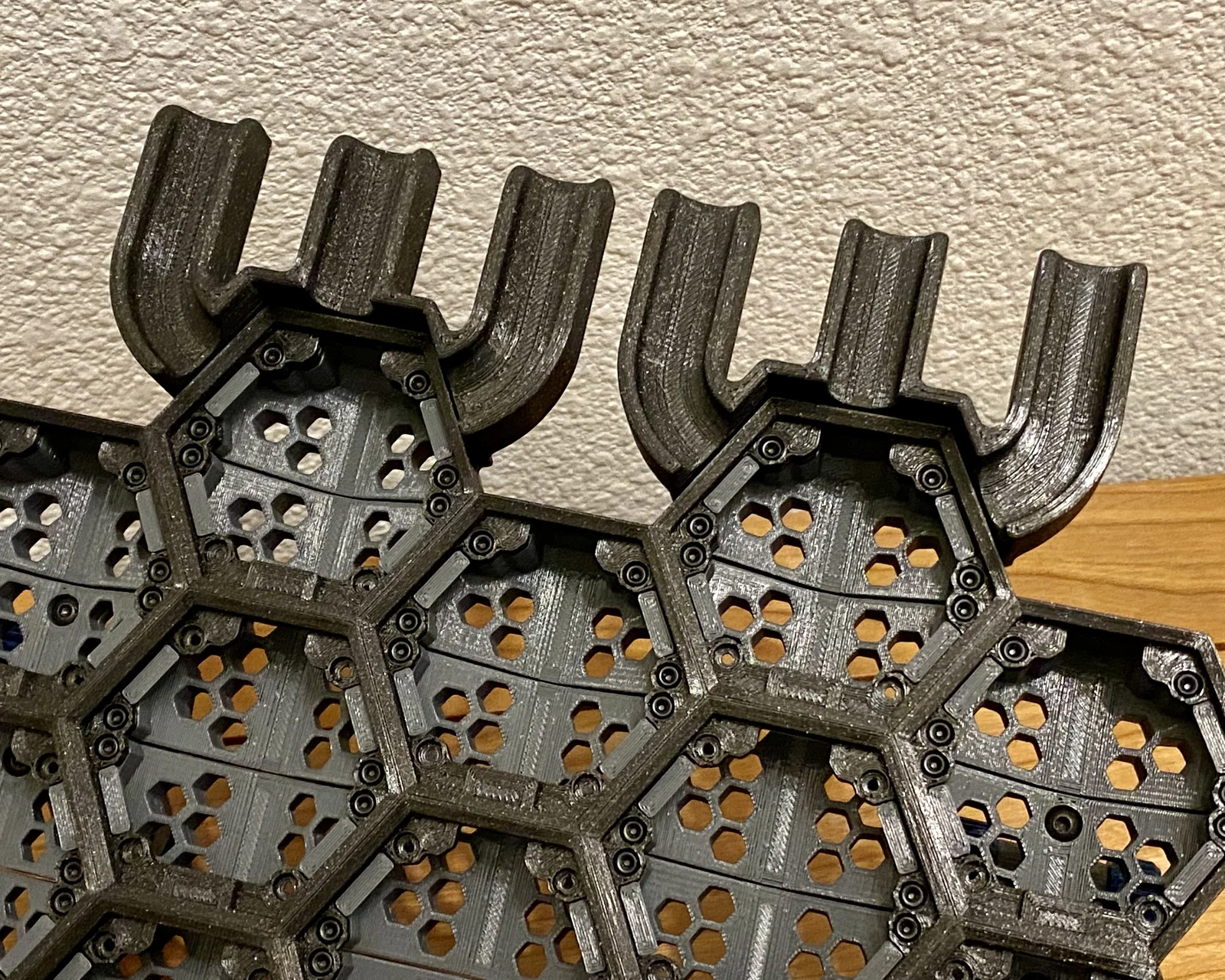

Gắn Gutter Endcaps ở phía trên của các cột 1, 3, & 5.

Dùng các phần Gutter Endcap - Short để gắn On-Ramps bằng cách bắt vít xuyên qua baseplate & On-Ramp & vào Gutter Endcap - Short. Cách này sẽ kẹp (sandwich) các điểm bắt của On-Ramp giữa baseplate & Gutter Endcap - Short.

Gắn Gutter Segment - Stubby ở đáy các cột 2 & 4, ngay phía trên vị trí sẽ gắn Finish Lines.

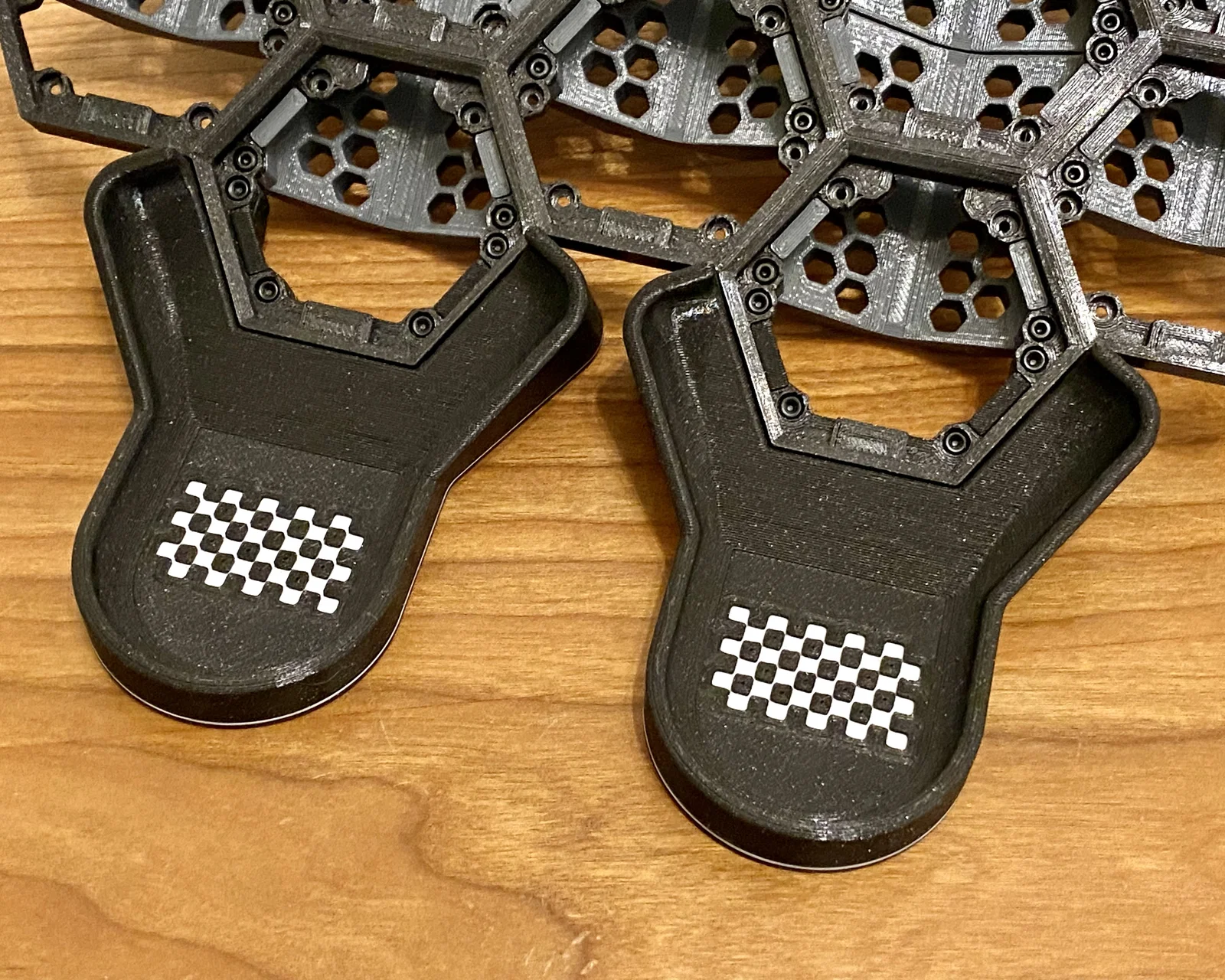

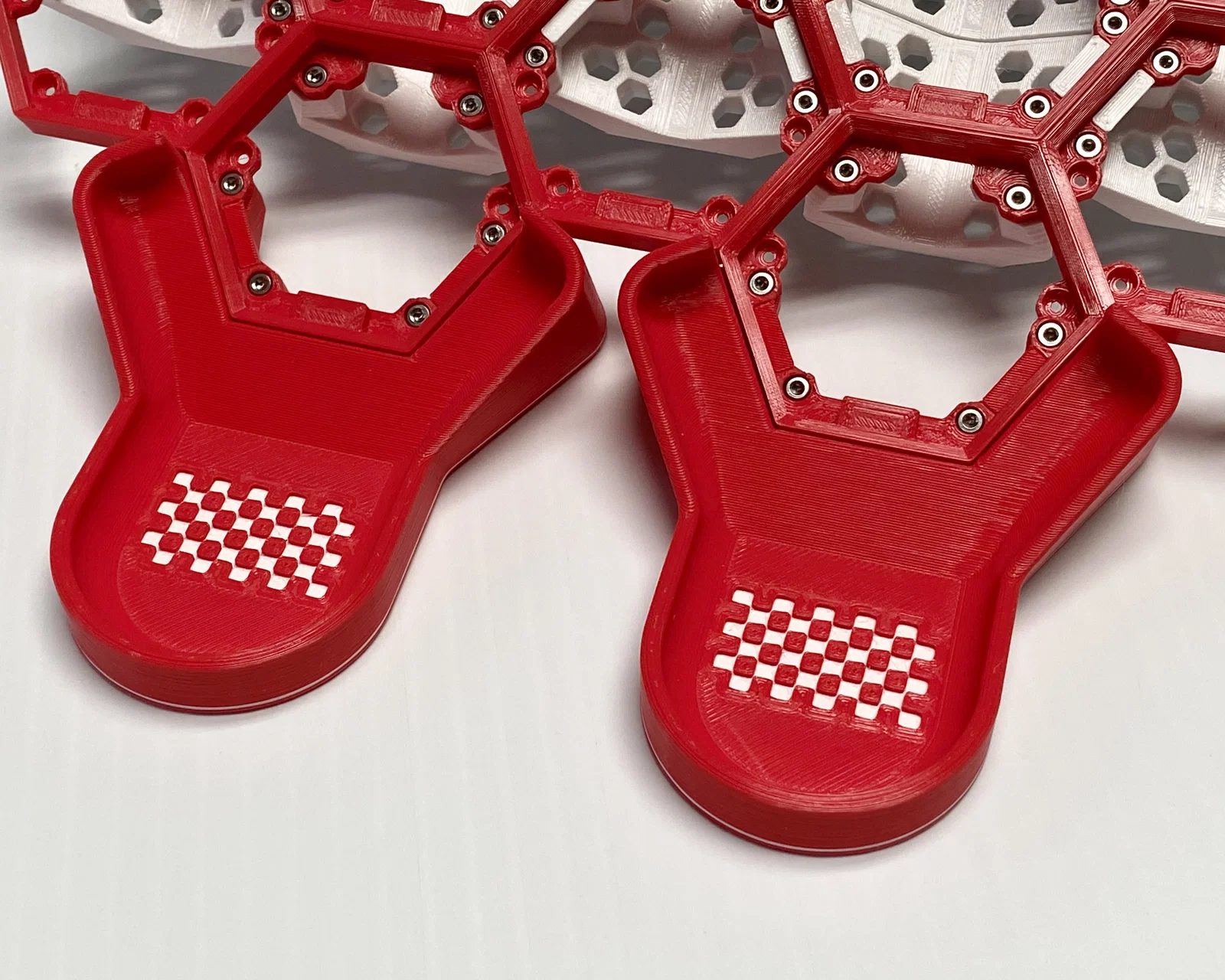

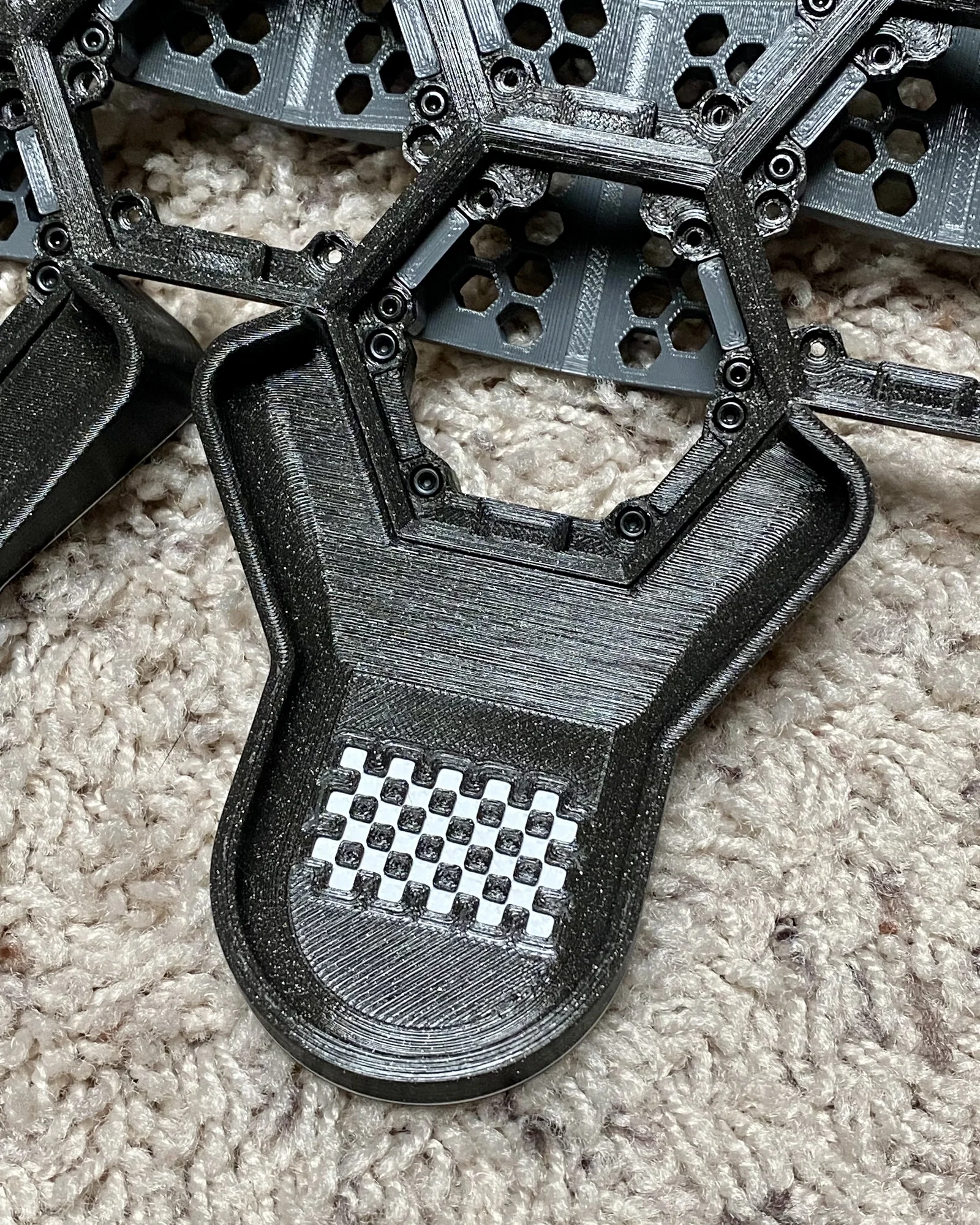

Cuối cùng, ở đáy các cột 2 & 4, gắn Finish Lines vào baseplate.

LƯU Ý — Khi siết tất cả vít M2x6, cẩn thận đừng siết quá tay vì ren được bắt trực tiếp vào nhựa & có thể làm tuôn ren nhựa.

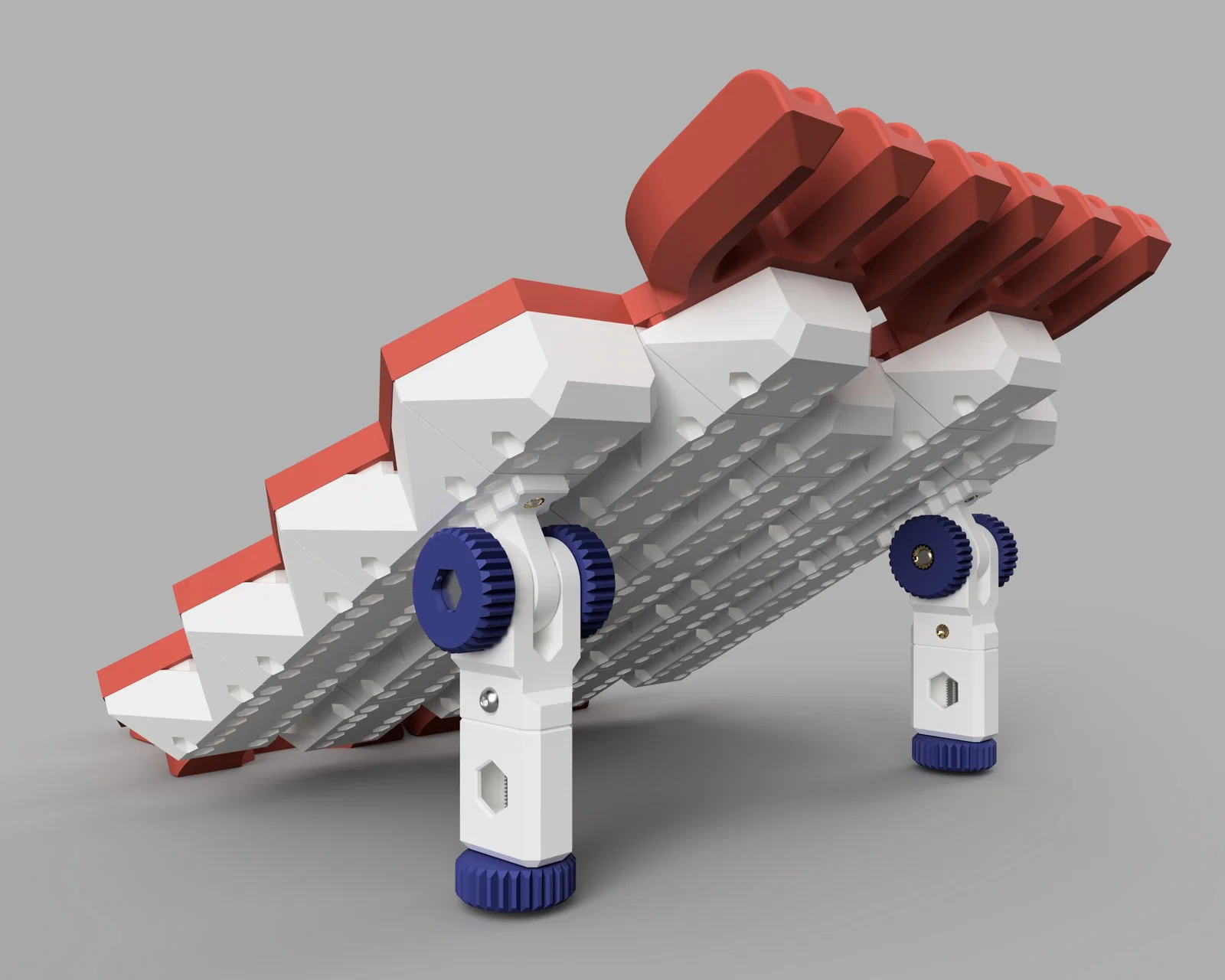

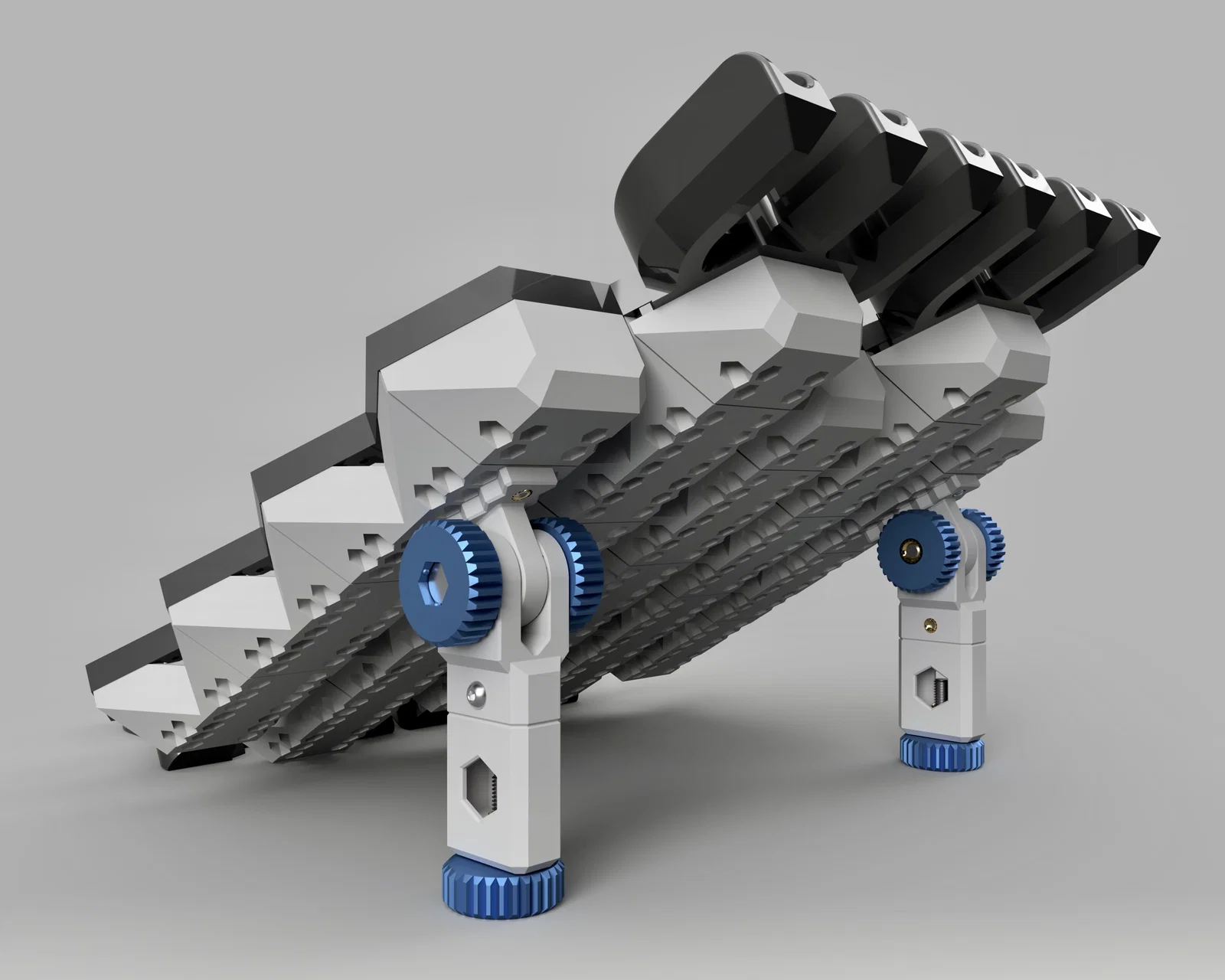

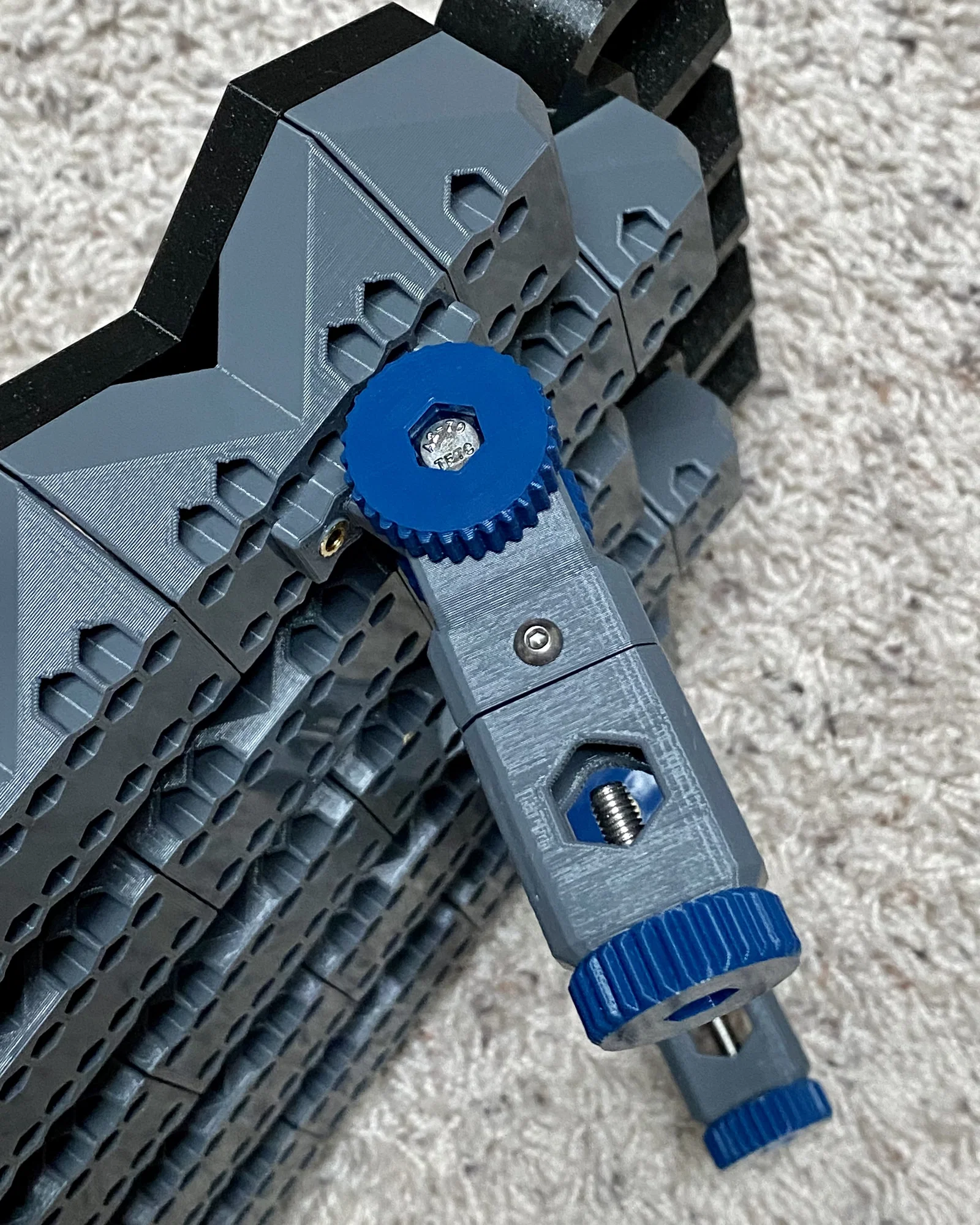

Để hoàn thiện phần lắp chân (leg) & gắn vào board: dùng M3x6 button head hex screws để gắn Leg Mount - Upper vào mặt sau của Gutter Segment - Leg Mounts.

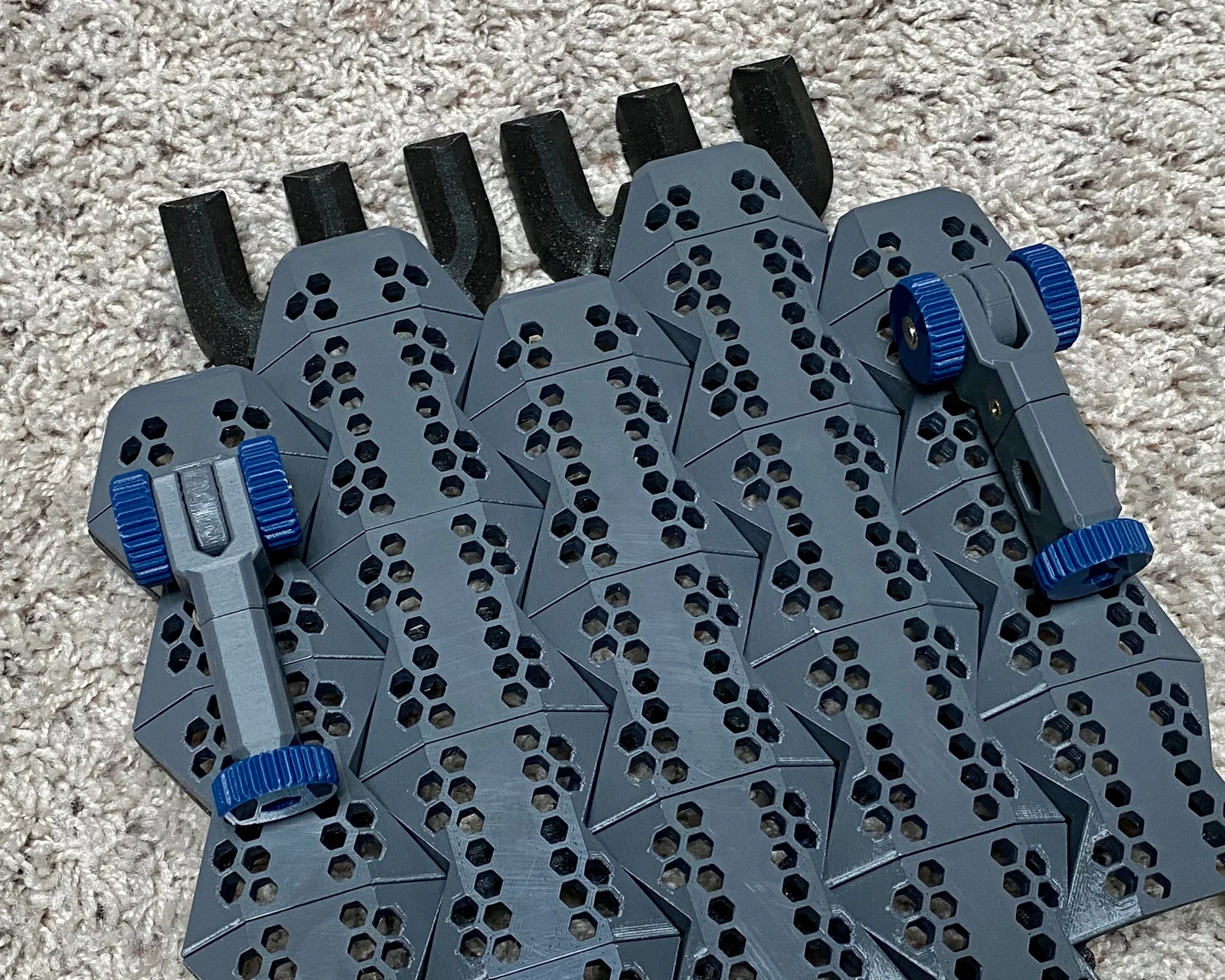

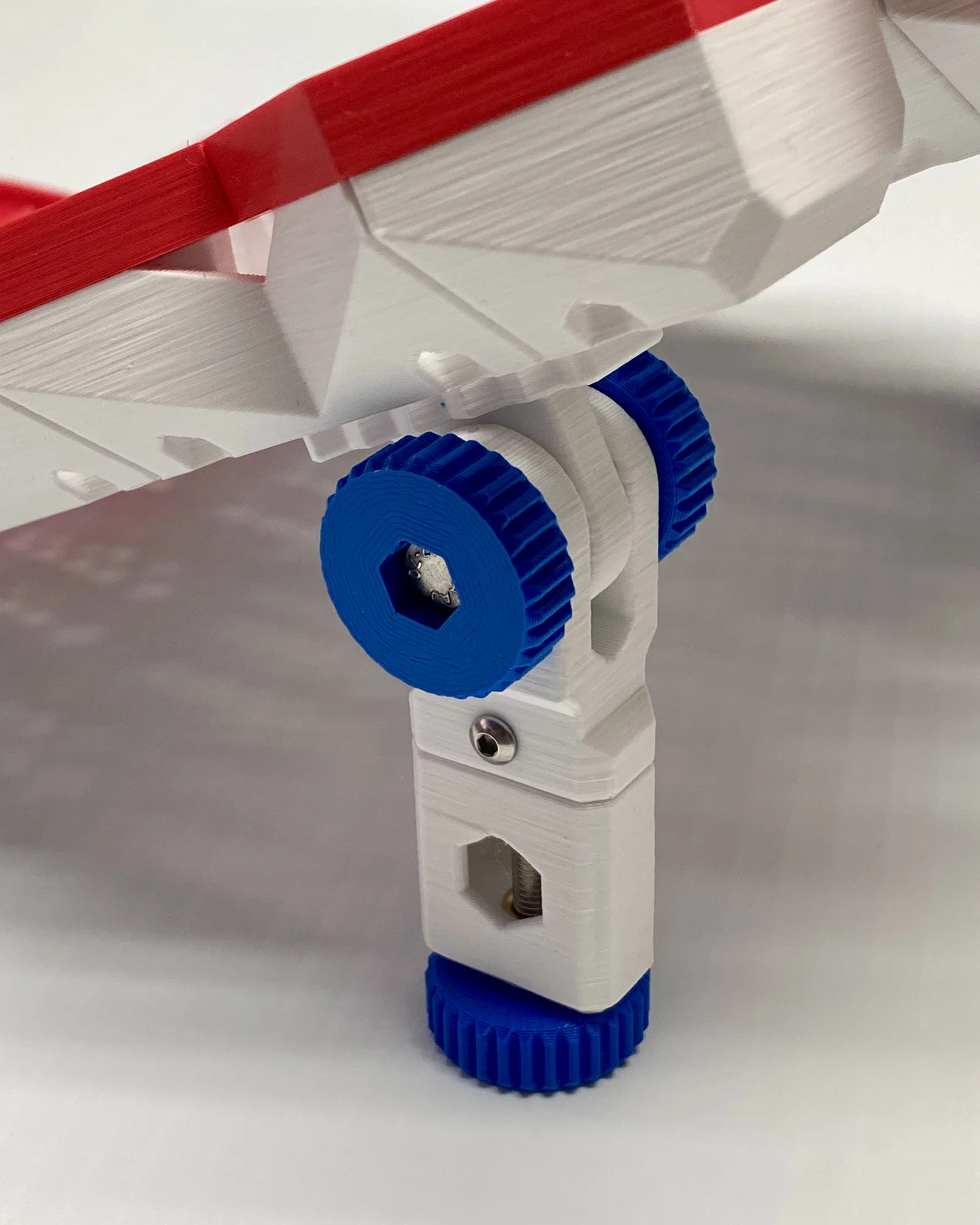

Dùng các phần Thumb Bolt & Thumb Nut đã chuẩn bị ở trên để gắn Leg Mount - Lowers vào Leg Mount - Uppers vừa lắp. Mình canh sao cho Thumb Nuts nằm phía trong của chân (mặt dưới của board) & Thumb Bolts nằm phía ngoài chân để dễ thao tác chỉnh hoặc gập chân sát lại.

Cắm Legs vào Leg Mount - Lowers & cố định bằng M3x12 hoặc M3x14 button head hex screws. Cuối cùng, vặn các phần Adjustable Foot đã chuẩn bị vào các heat-set inserts ở đáy Legs.

Giờ bạn đã sẵn sàng chơi Hextraction trên bộ Fancy Hextraction Game Board vừa lắp xong! Nếu bạn chưa bắt đầu in các tile Hextraction, bạn có thể xem thêm các bản remix mình đang làm tại đây trên Printables!

Value4Value

Bản remix này được phát hành theo mô hình Value4Value. Nếu bạn nhận được giá trị nào đó từ công sức của mình, bạn hãy tự cân nhắc giá trị đó với bạn là bao nhiêu & hoàn lại giá trị đó cho mình dưới dạng donation. Cảm ơn bạn đã ủng hộ!

Print Info

Printer: VORON 2.4 350
Rafts: No
Supports: No
Resolution: 0.2 mm
Infill: 40%
Prototype 1 Filament: Keene Village Plastics - Stellar Black & Dark Gray PLA
MakeShaper - MakeShaper Navy & White PLA
Prototype 3 Filament: MakeShaper - Red & White PLA
Keene Village Plastics - Blue PLA

Changelog

October 10, 2023:
• Tạo folder 04 Alternate Modified Files
• Upload các phần Leg & Thumb Nut thay thế để dùng với brass heat-set inserts M5xD7.1xL9.5

October 13, 2023:
• Upload các phần Leg & Thumb Nut thay thế để dùng captive M5 hex nuts

“If I have seen further, it is by standing on the shoulders of Giants.” — Isaac Newton

Bộ game board này được remix từ bản gốc Hextraction Game Boards của Zack Freedman bằng Fusion 360. Một phần của cụm khớp chân (articulating leg mounts) được remix từ mẫu Articulating Raspberry Pi Camera Mount for Prusa MK3 and MK2 của Sneaks. Cảm ơn đặc biệt đến Caroline vì đã in & lắp Prototype 2, đưa feedback theo từng vòng chỉnh, & hỗ trợ proof và chỉnh tài liệu này.
