Hộp đựng cánh quạt Mavic 3 (Mavic 3 Propeller Case)

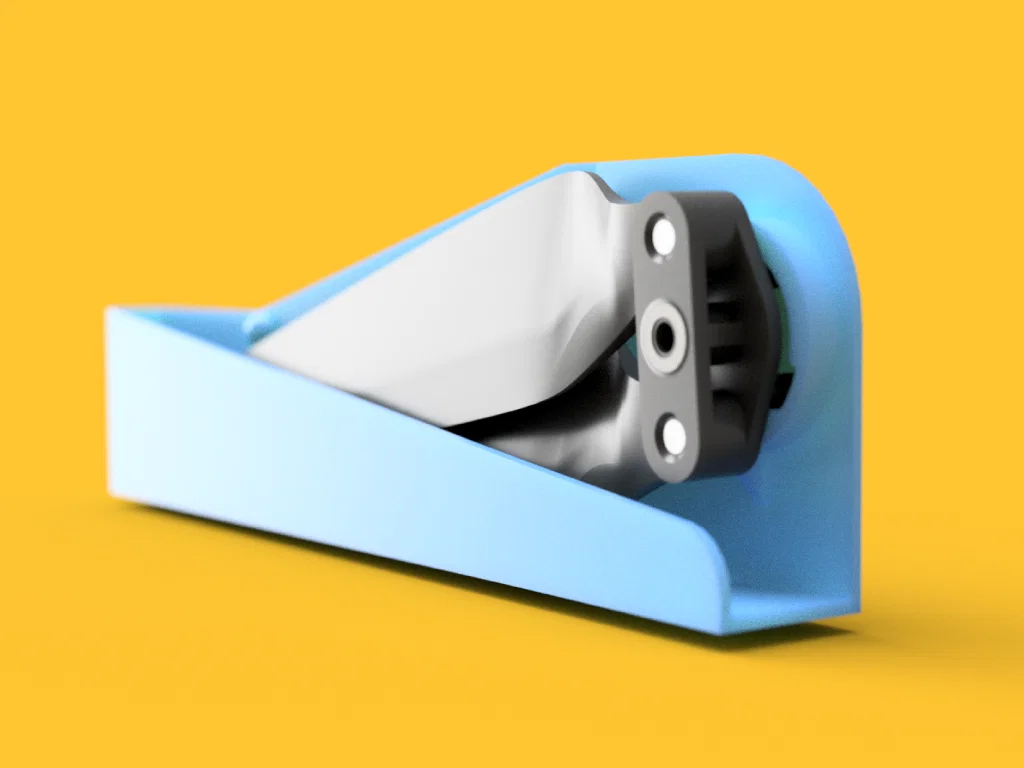

Những hộp (case) in 3D này được thiết kế để tăng bảo vệ cho cánh quạt (propellers) DJI Mavic 3 khi đi du lịch hoặc cất kho. Thiết kế mỏng gọn giúp bạn lấy prop dễ dàng.

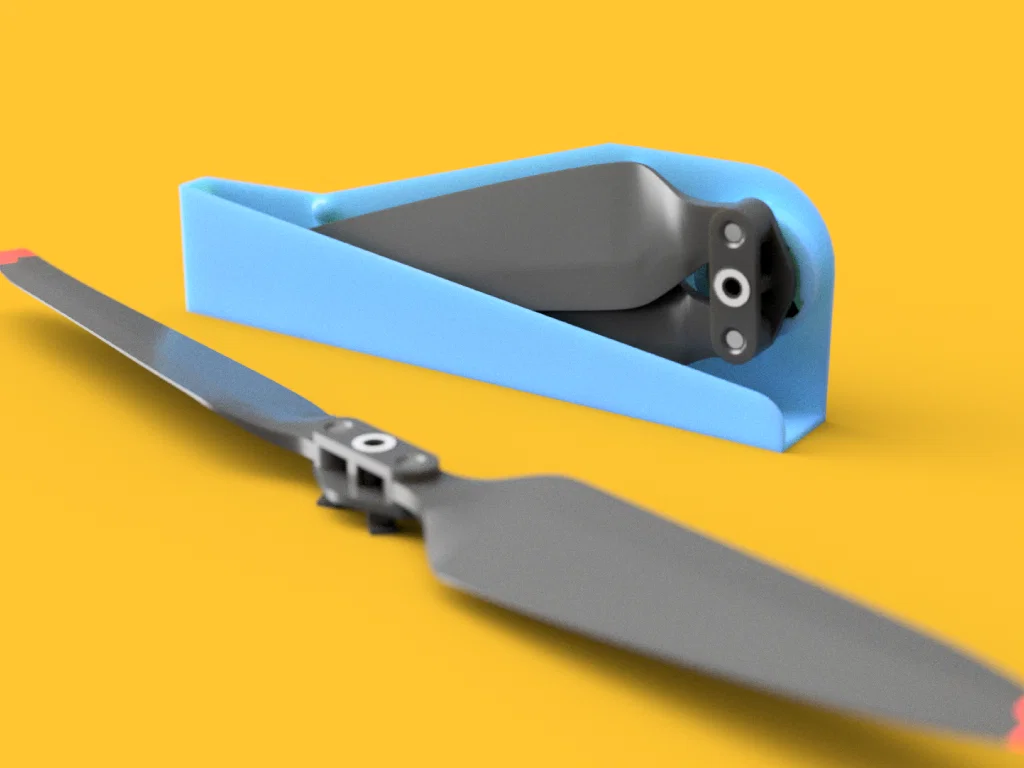

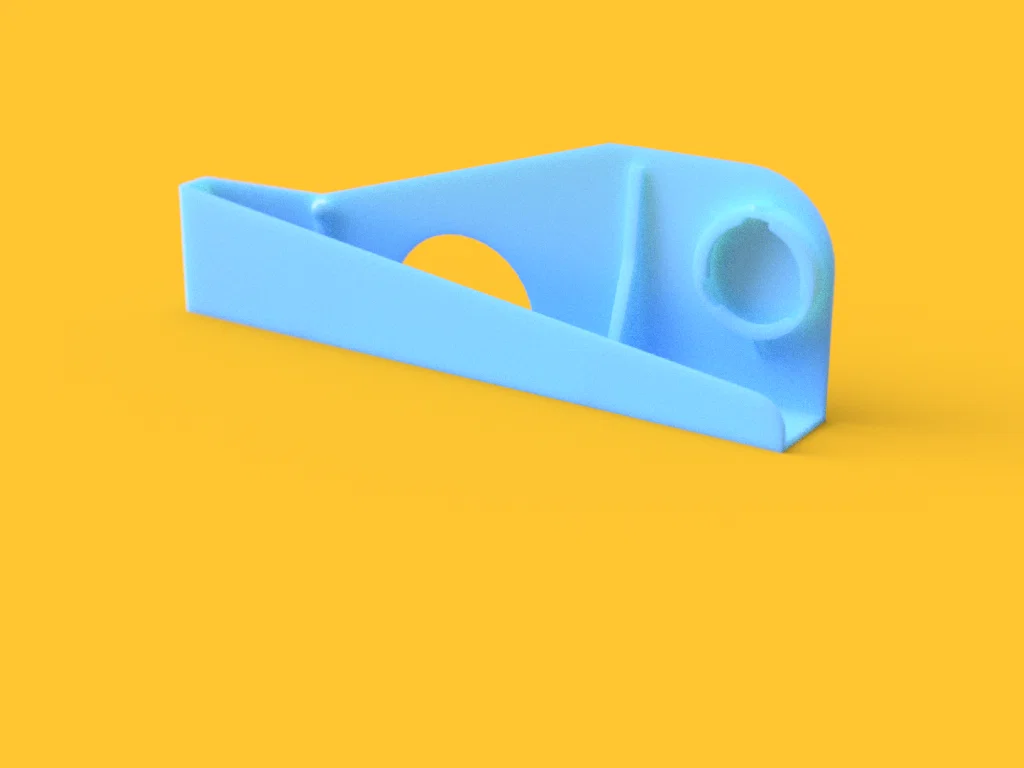

Để cất vào case: gập cánh quạt (để chốt thứ ba cùng phía với cánh), đặt vào đúng ngàm (CW hoặc CCW), rồi xoay xuống và để “bump clip” giữ cố định.

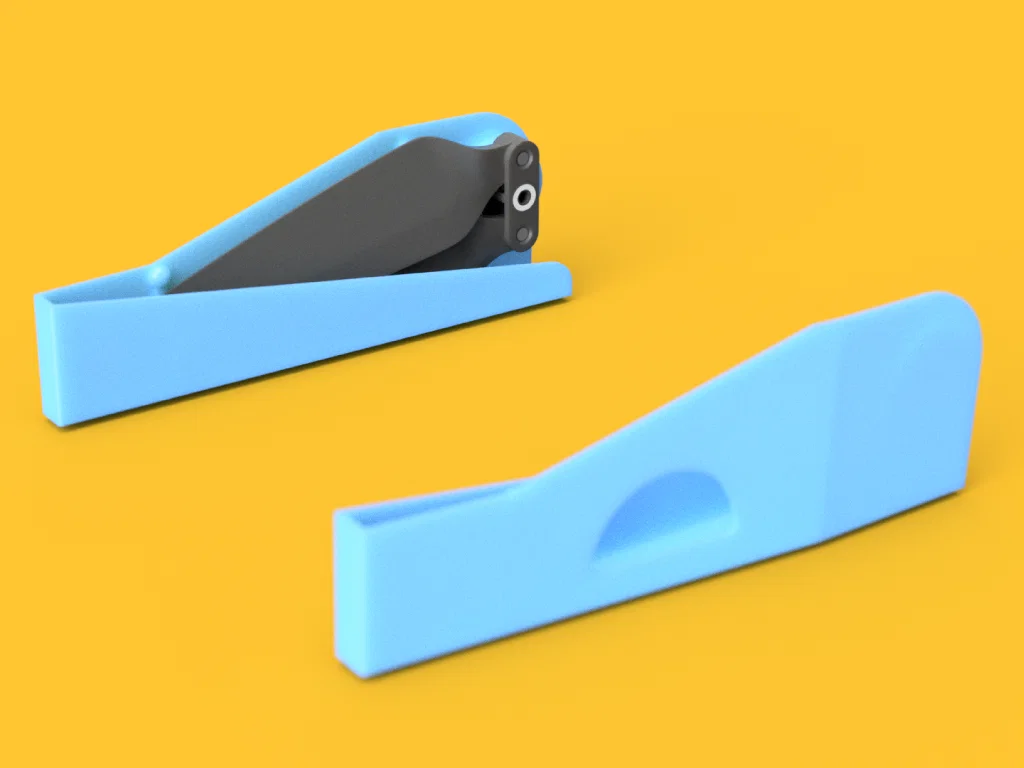

Để lấy ra khỏi case: đẩy nhẹ từ lỗ mở phía sau và đẩy lên, xoay cánh quạt thẳng đứng rồi có thể rút prop ra khỏi case.
QUAN TRỌNG: Có mẫu riêng cho từng hướng prop — Counter-Clockwise và Clockwise. Lưu ý ký hiệu “vòng tròn” trên mẫu Counter-Clockwise.

Các bước sử dụng case (hình minh hoạ prop Mavic 2)...

Tương thích

Mẫu này đã được test với Mavic 3 Low-Noise Propeller. Dự kiến cũng dùng được với cánh quạt của các model thuộc Mavic 3 Series sau.

• Mavic 3 Pro
• Mavic 3 Pro Cine
• Mavic 3 Classic

Tính năng

• Thiết kế tối giản, độc đáo
• Cơ chế cất và nhả cánh quạt dễ dùng

Nếu ai gặp vấn đề gì (kích thước hoặc vấn đề khác) thì đăng lên giúp, để mình sửa lại model.

Hướng dẫn

• Tất cả chi tiết nên tự nằm đúng chiều trên bàn in (slicer plate)
• Sau khi in xong, kiểm tra cơ chế hoạt động cho đúng

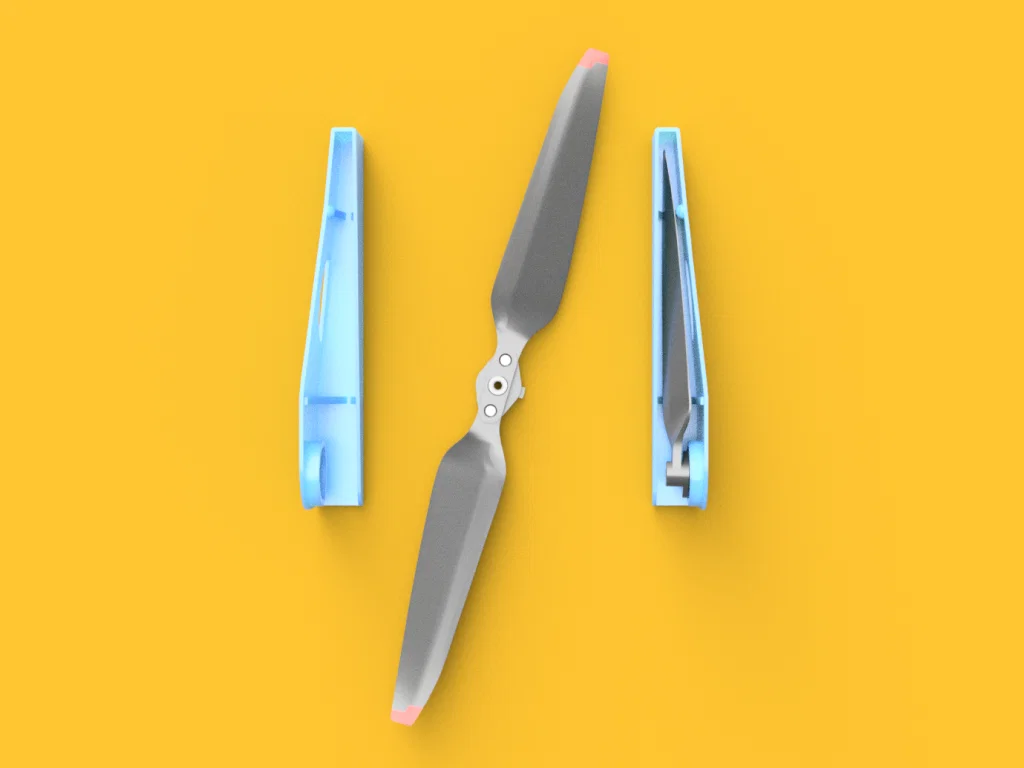

• QUAN TRỌNG: Phải chọn đúng case theo cánh quạt vì ngàm khác nhau tuỳ Clockwise (CW) hay Counter-Clockwise (CCW)

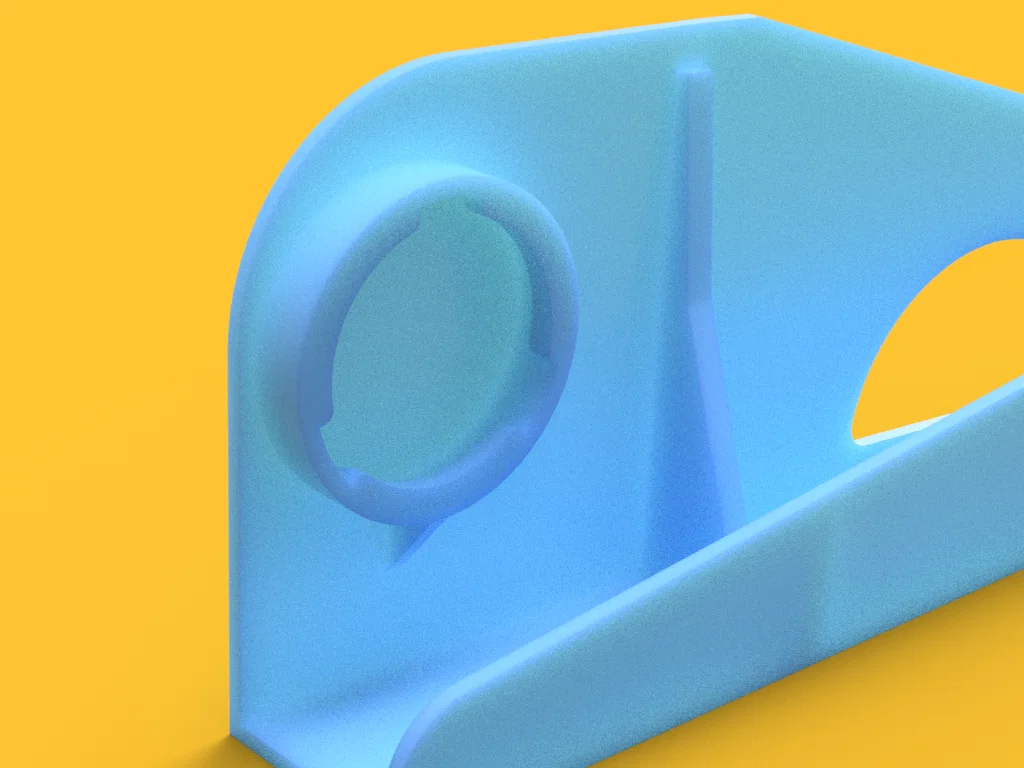

• Ký hiệu ngàm CCW là một vòng tròn nổi; ngàm CW thì không có.
• Mẫu này được in bằng PLA nhưng PETG cũng ổn. Mình cũng in thử với TPG và đạt kết quả ở mức vừa phải, nhưng nhìn chung nhựa cứng vẫn tốt hơn.
• Sau khi in, kiểm tra bề mặt case phải mịn để cánh quạt trượt lên xuống không bị cạ.

THIẾT KẾ THỬ NGHIỆM (EXPERIMENTAL DESIGN)

Model này được thiết kế cho một mục đích sử dụng cụ thể và chưa được test diện rộng. Rất hoan nghênh góp ý mang tính xây dựng.

Propeller Cases có sẵn cho...

• Mavic 2 Low-Noise Propeller Case | Thingiverse | | Cults 3D
• Mavic 3 Propeller Case | Thingiverse | | Cults 3D
• Air 2S Propeller Case | Thingiverse | | Cults 3D

Thiết lập in (Print Settings)

Walls: 3 hoặc 4 lines

Infill: 15%

Rafts: Không

Brim (Tuỳ chọn): 3 - 5mm

Supports: Không

Resolution: 0.2mm hoặc tốt hơn

Notes: In được với PLA hoặc PETG hoặc thậm chí TPU
