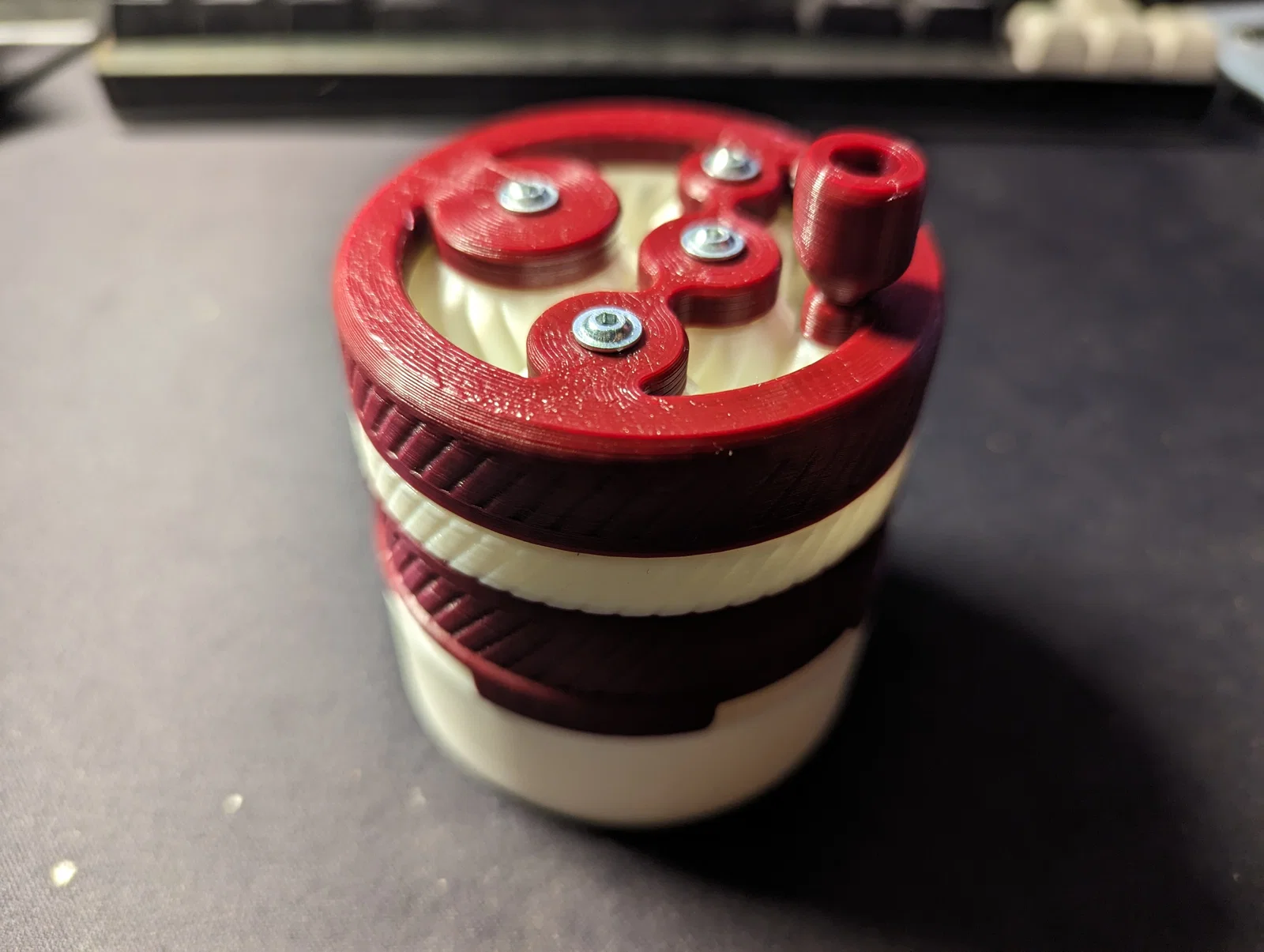

Umikot V2 Pre Mill La Pavoni (49mm)

Dung sai (tolerances) nên đủ để dùng được với kim có cán bằng kim loại hoặc cán cao su.

Với các loại kim có cán <20mm và chiều dài kim 40mm (không tính cán) thì không cần cắt kim. Trong bộ file có sẵn mẫu hoạt động với basket IMS Triple, đây là một trong những basket sâu nhất của La Pavoni. Nếu bạn muốn dùng với basket nông hơn thì có thể giảm tham số “needle depth” trong tài liệu Onshape được link bên dưới rồi export phần Base.

Đây là loại kim mình dùng:

https://www.medplus24.de/Akupunkturnadeln-TeWa-PB-Type-von-asia-med-0-25-x-40-mm

Mình dùng vít 3x10mm (đầu không chìm/countersunk). Dùng loại dài 12mm chắc cũng ổn.

Link Onshape public ở đây:

https://cad.onshape.com/documents/4976192e865c14b68584813c/w/655721404e038d6a1c58cb76/e/41ed6d66a73e19627471fc51?configuration=Basket_Lip_OD%3D0.069%2Bmeter%3BCountersunk_Screws%3Dfalse%3BList_EfF5Ttk6DWIIkI%3DDefault%3BList_O7hmCPOhqOm7v6%3DDefault%3BList_UCny2WRGjfZaHP%3DDecent__26_5mm_%3BList_fkT4aYUcoDDi6w%3D_5x2mm_Magnets%3BNeedle_Depth%3D0.025%2Bmeter%3BNeedle_Handle_Hole%3D0.0019%2Bmeter%3BRotateForPrinting%3Dfalse&renderMode=0&uiState=653432f753e9290283e0e8fe

Việc đổi Configuration vẫn chạy, nhưng các lỗ nam châm (magnet holes) phải tự thêm thủ công, và hiện tại model bị nhỏ quá đối với nam châm 5mm.

Cấu hình lỗ cán kim (needle handle hole) đang bị lỗi.

Tuỳ chọn dùng vít đầu chìm (Countersunk screws) sẽ báo một số lỗi, nhưng lạ là vẫn chạy được.

Nếu bạn in mẫu này, mình rất mong nhận được feedback và cũng muốn thấy mọi người đăng thêm các bản “makes” cho Project này.
