Voron 2.4 Canbus Umbilical cho SB2040

Mình muốn dùng SB2040 canbus với đi dây kiểu umbilical. Nhiều thiết kế thường dùng đầu siết cáp (cable gland) PG7, nhưng mình thấy sẽ hay hơn nếu dùng chi tiết in 3D thay thế.

V2 (21/10/2023)

Cable removal

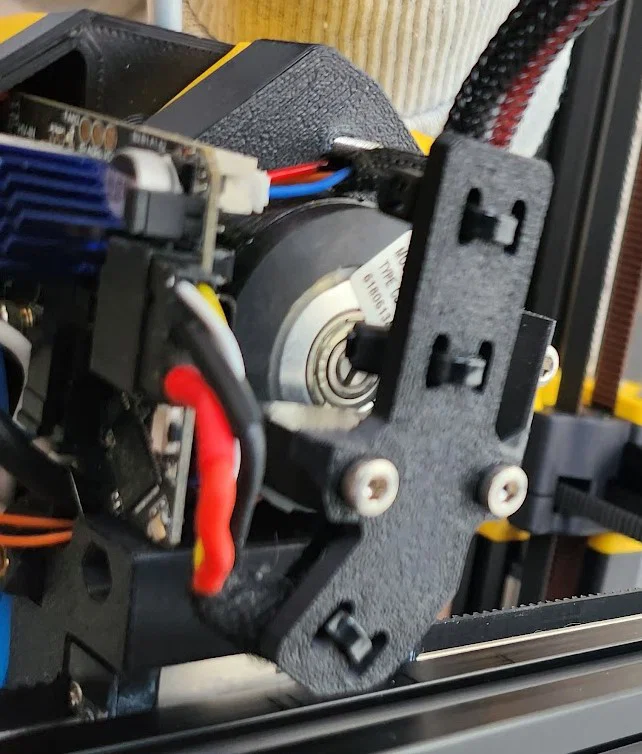

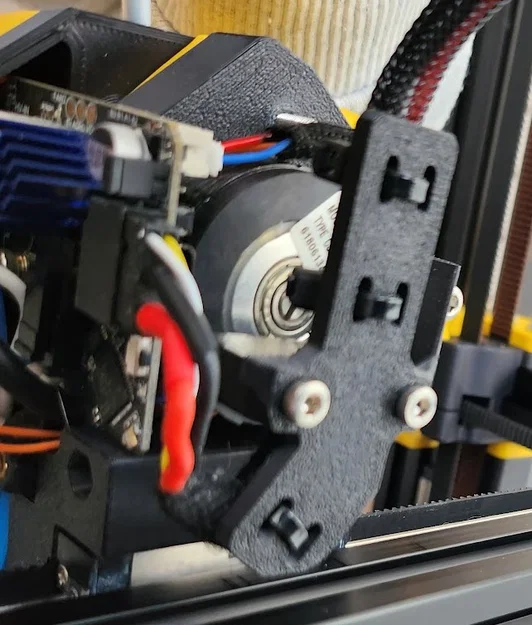

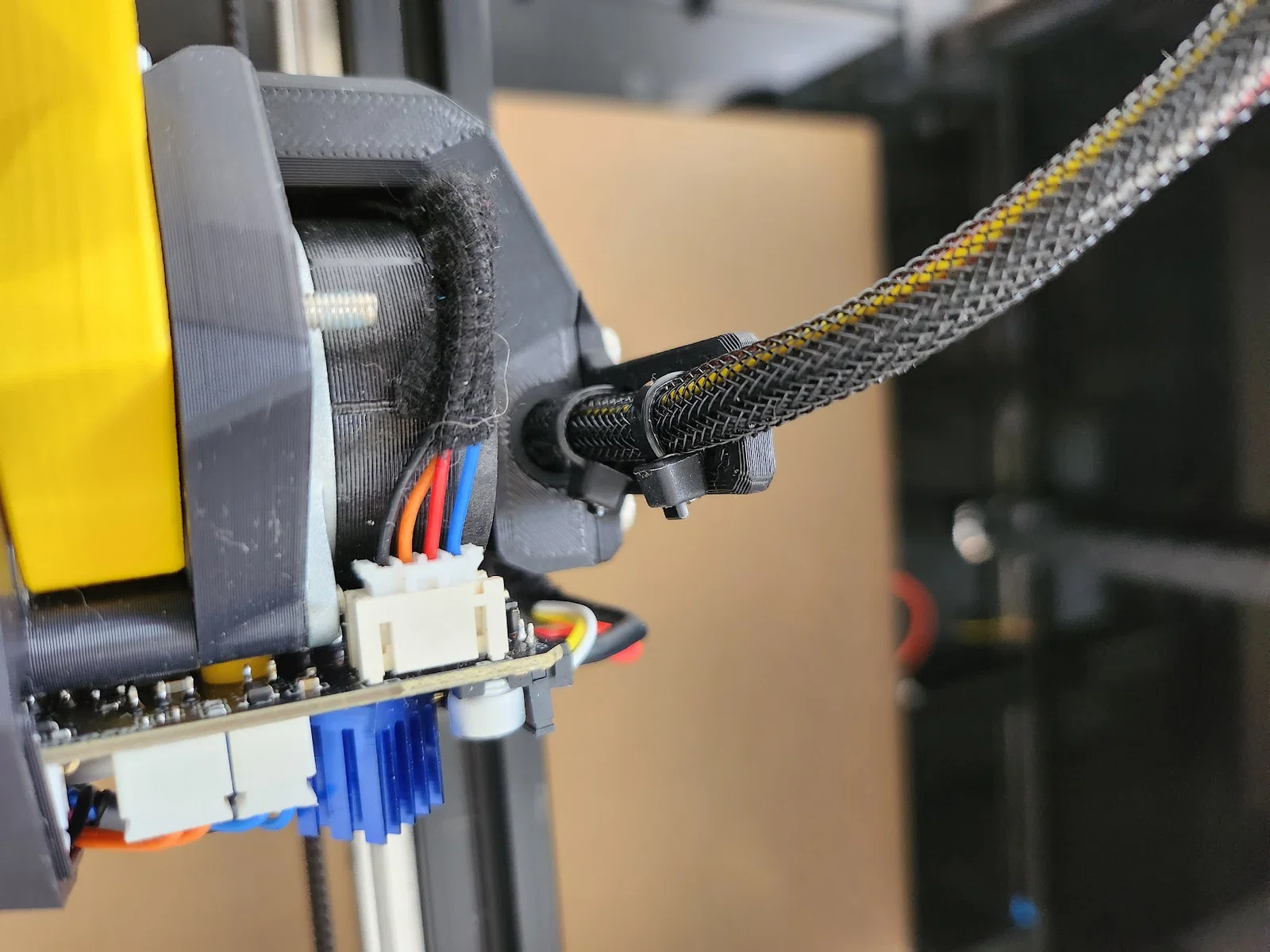

Mình đã “thấm” là đôi lúc cần tháo cáp canbus ra cho dễ. Nên mình đã thêm một thiết kế (thư mục V2) cho phép tháo cáp.

Rear skirt

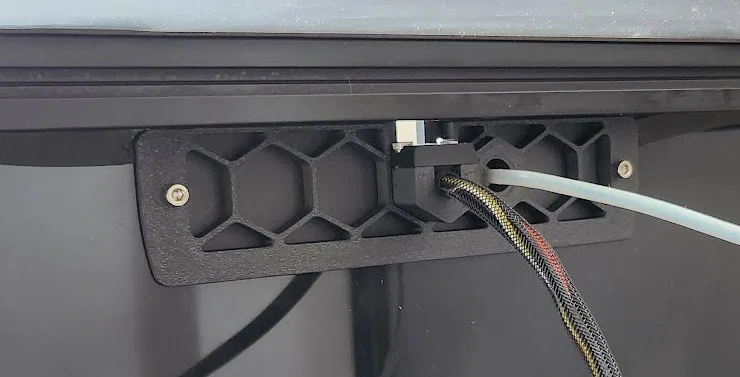

Mình thêm một rear skirt có lỗ đi cáp. Nếu cần mình có thể upload thêm bản cho khung 250 và 300mm.

y-endstop: JST-XH
Bản V2 có khoét lỗ cho đầu nối JST-XH

Dời endstop

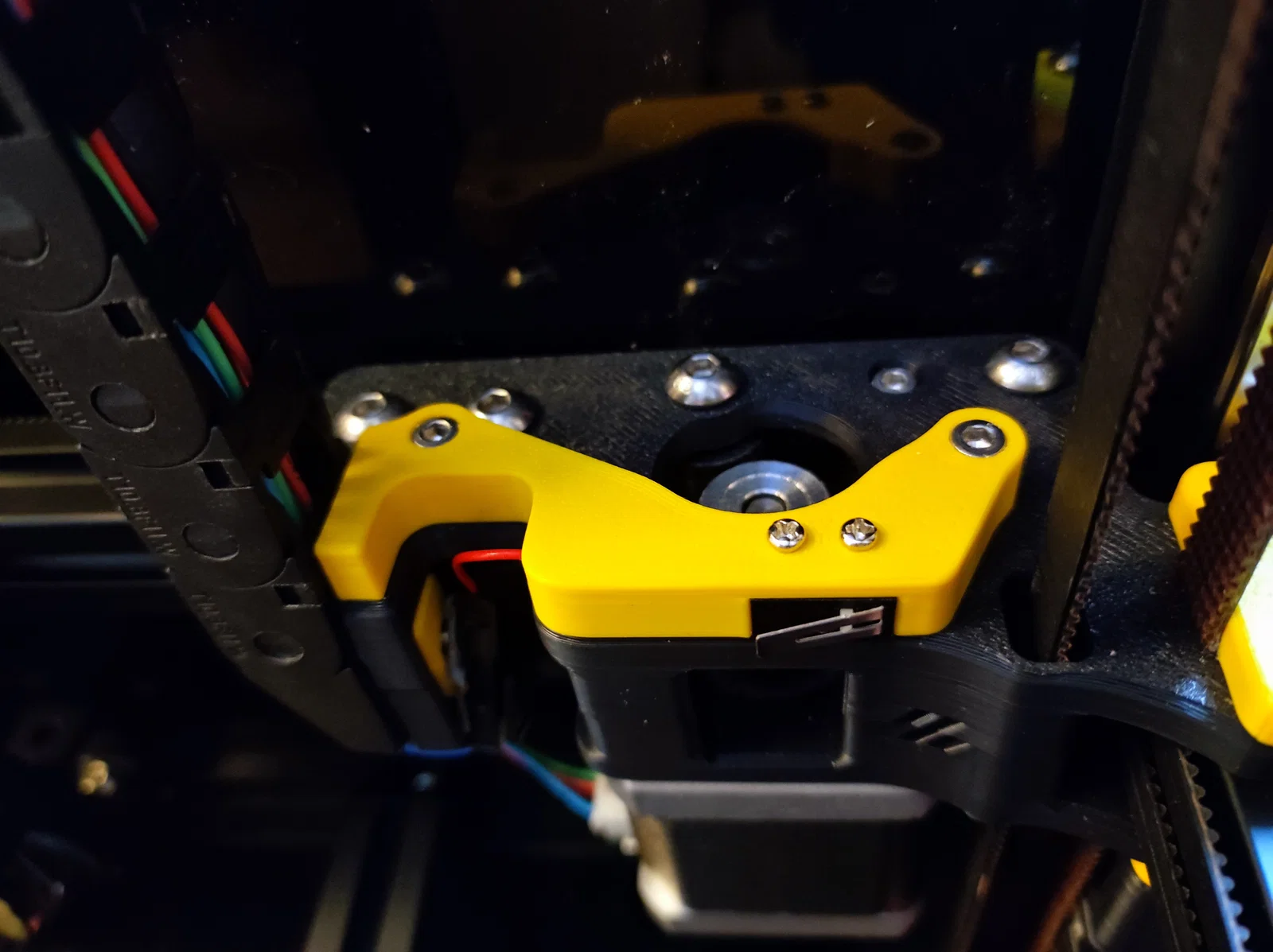

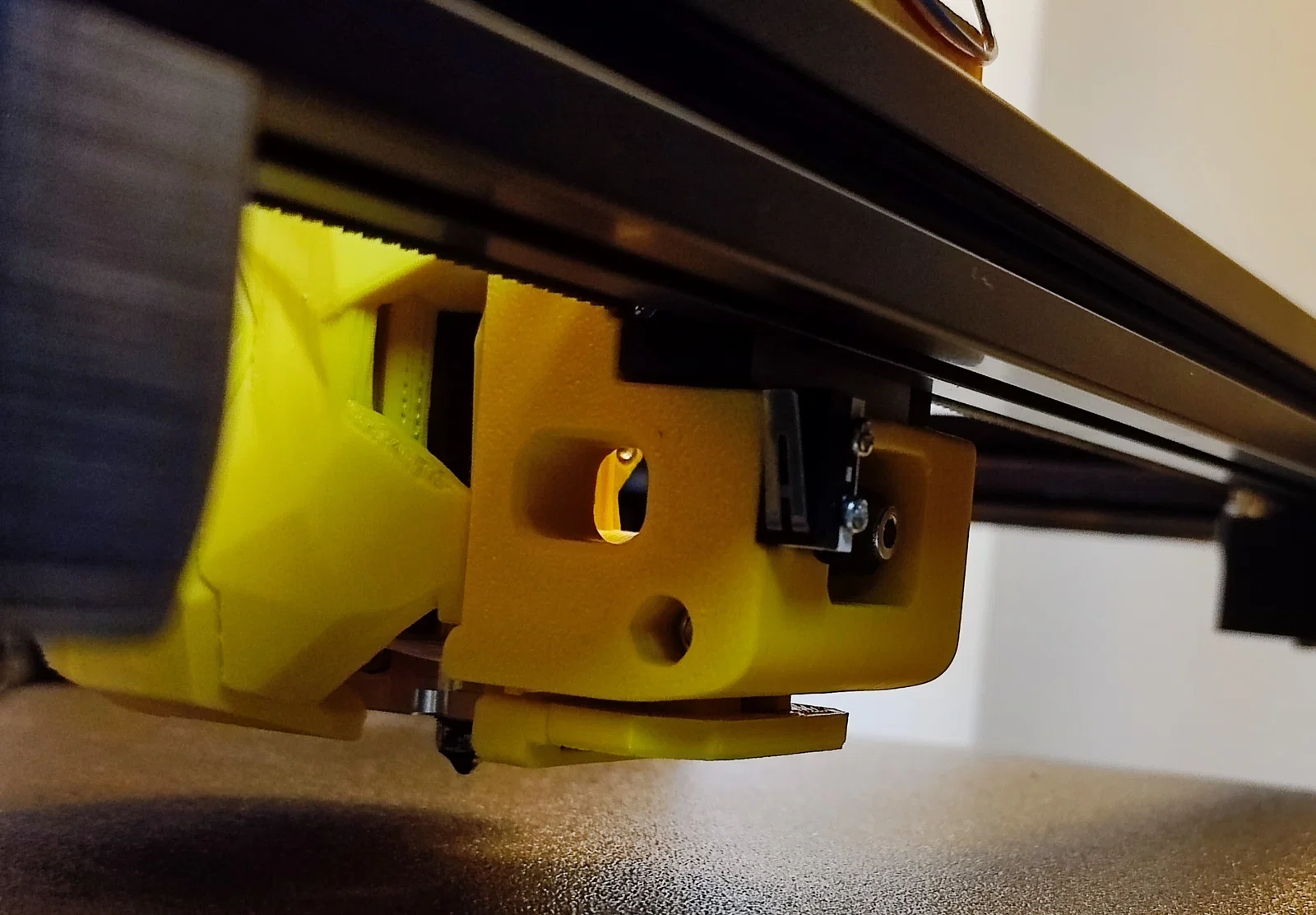

Mình muốn bỏ dragchain trục X và Y, nên phải dời vị trí endstop. XY carriage bản gốc có sẵn một tuỳ chọn bắt endstop (xem hình). Với Y endstop thì bạn có thể in lại và lắp lại cụm A drive (nhưng mình thấy như vậy hơi tốn công). Mình thử vài thiết kế khác nhưng chúng làm giảm build space. Có thể lắp bằng đúng các con ốc như nắp che cáp (cable cover) nguyên bản.

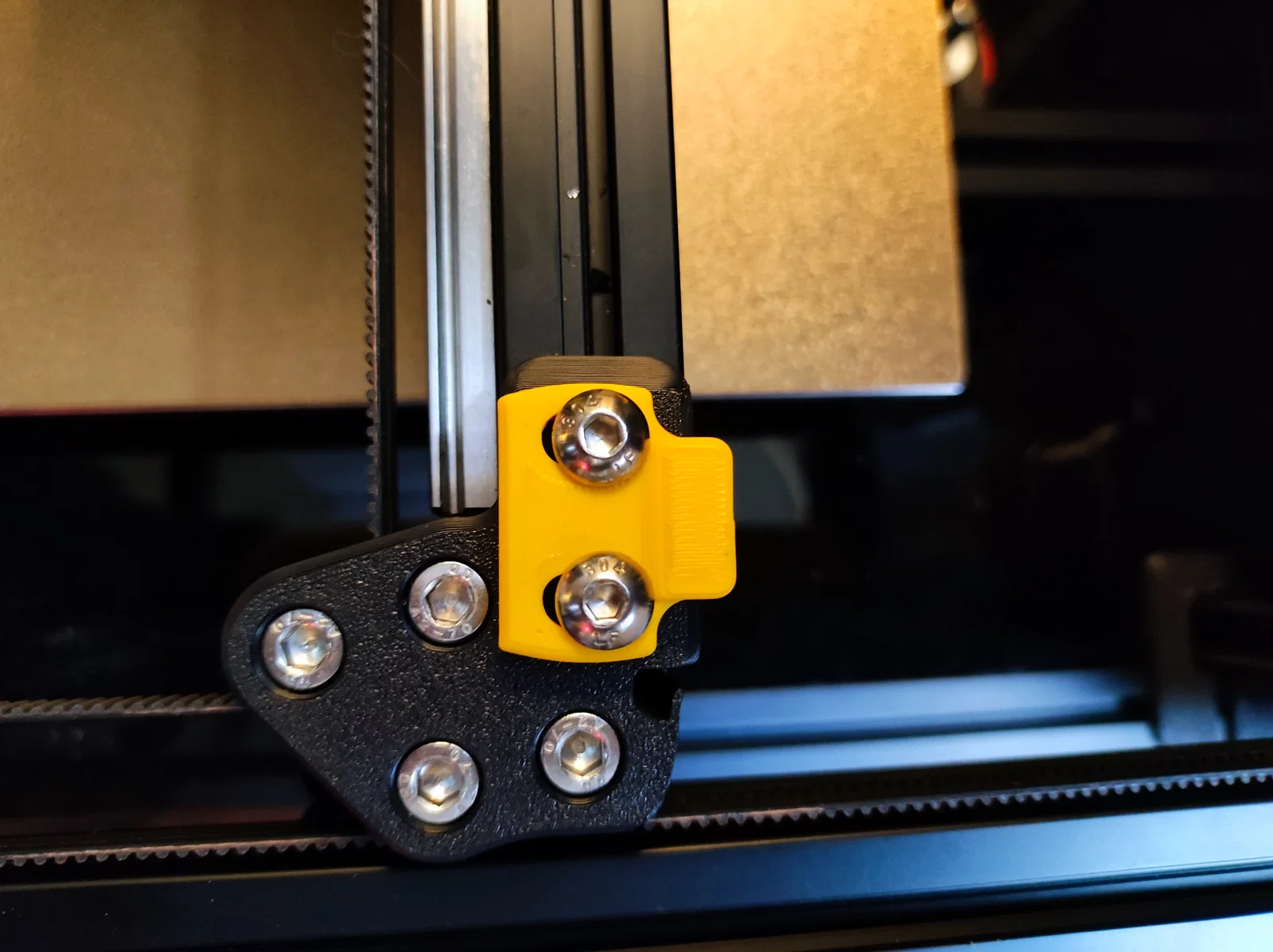

Tấm y endstop của xy joint sẽ kích microswitch và vị trí của nó có thể chỉnh được.

V1 Stealthburner mount

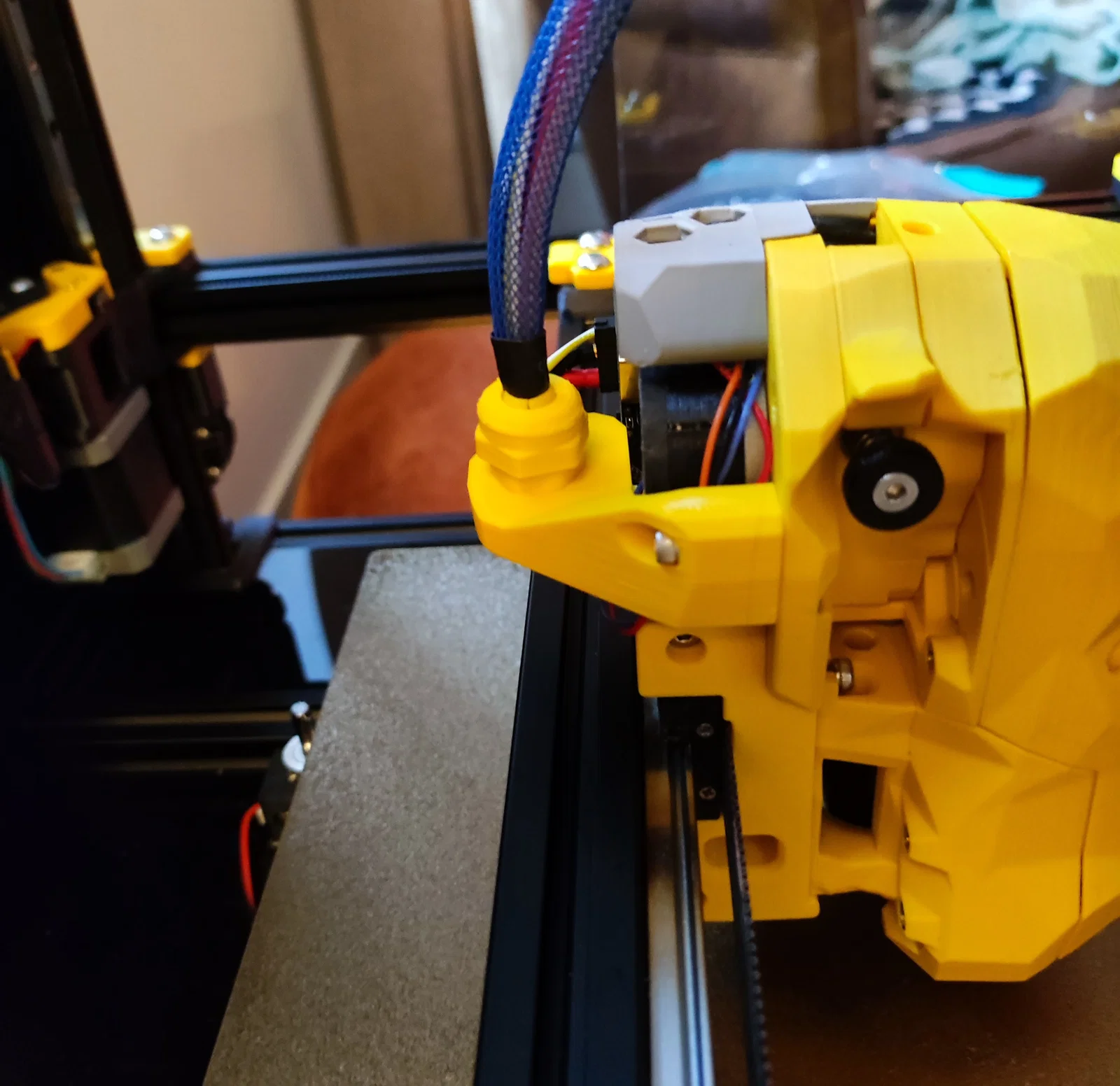

Mình kết hợp một cable gland 7mm từ 93djen với ngàm gắn dragchain. Thiết kế này không bị vướng/kẹt khoảng hở ở phía sau máy. Dùng kèm với đai ốc (top nut) ở phía trên.

V1 Exhaust cover

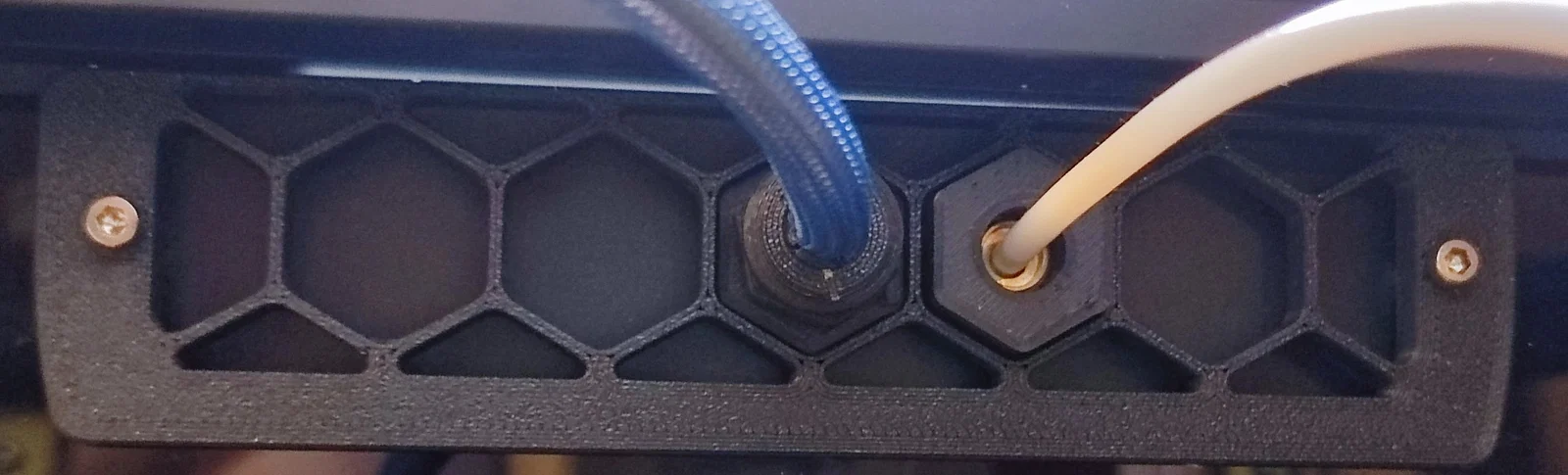

Ban đầu mình muốn dẫn cáp canbus về motor A. Nhưng bộ dây đi kèm trong kit mellow canbus của mình không phải PTFE nên không phù hợp để chạy trong dragchain. Vì vậy mình chuyển hướng cáp về khu vực quạt exhaust. Mình không dùng quạt exhaust nên mình chỉnh sửa thiết kế của . Đầu nối bowden sẽ vặn vào lỗ bên phải. Có lỗ để gắn threaded inserts.

Bowden clip
Để cố định ống bowden chung với cáp canbus.

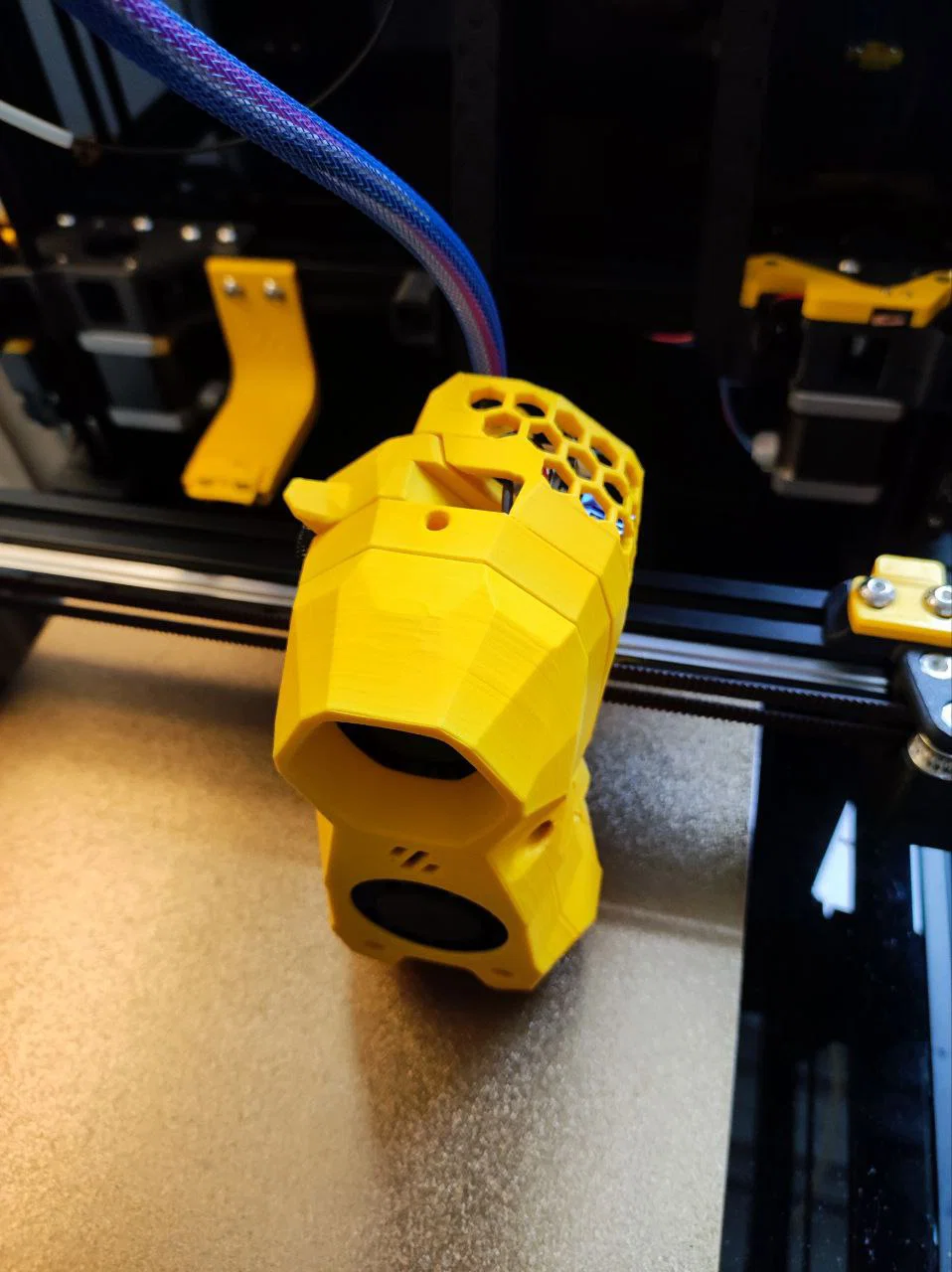

Steathburner cover
SB2040 có thể nóng, nên mình dùng Stealthburner cover của lbot_3D. In bằng ASA/ABS khá cực. Mình phải tắt arachne và dùng brim rộng.

In bằng ASA với phần cài đặt khuyến nghị cho Voron parts (4 perimeters, 40% infill)
