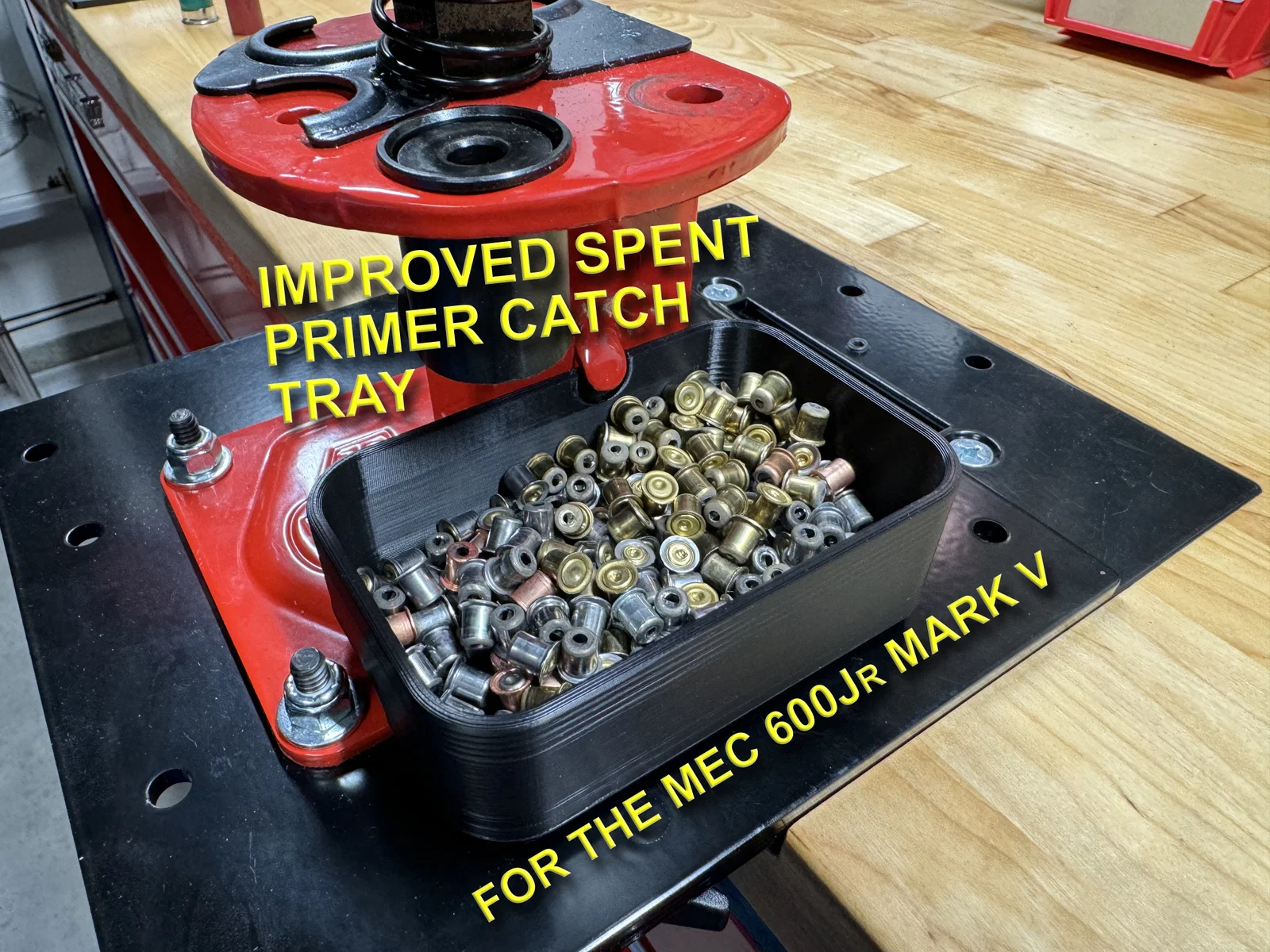

Khay hứng primer đã dùng cho MEC 600Jr Mark V gắn Inline Fabrication Quick Change Plate

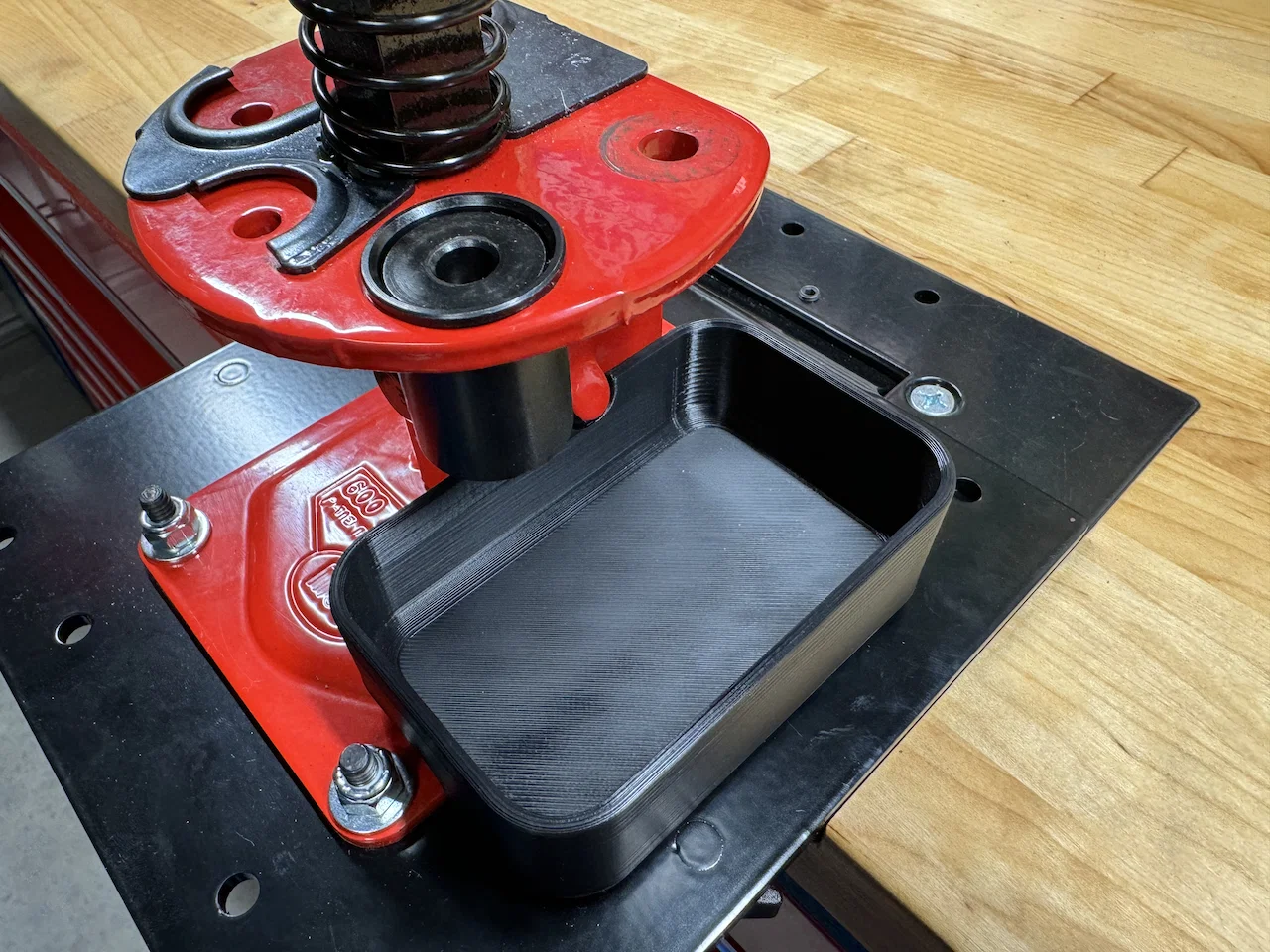

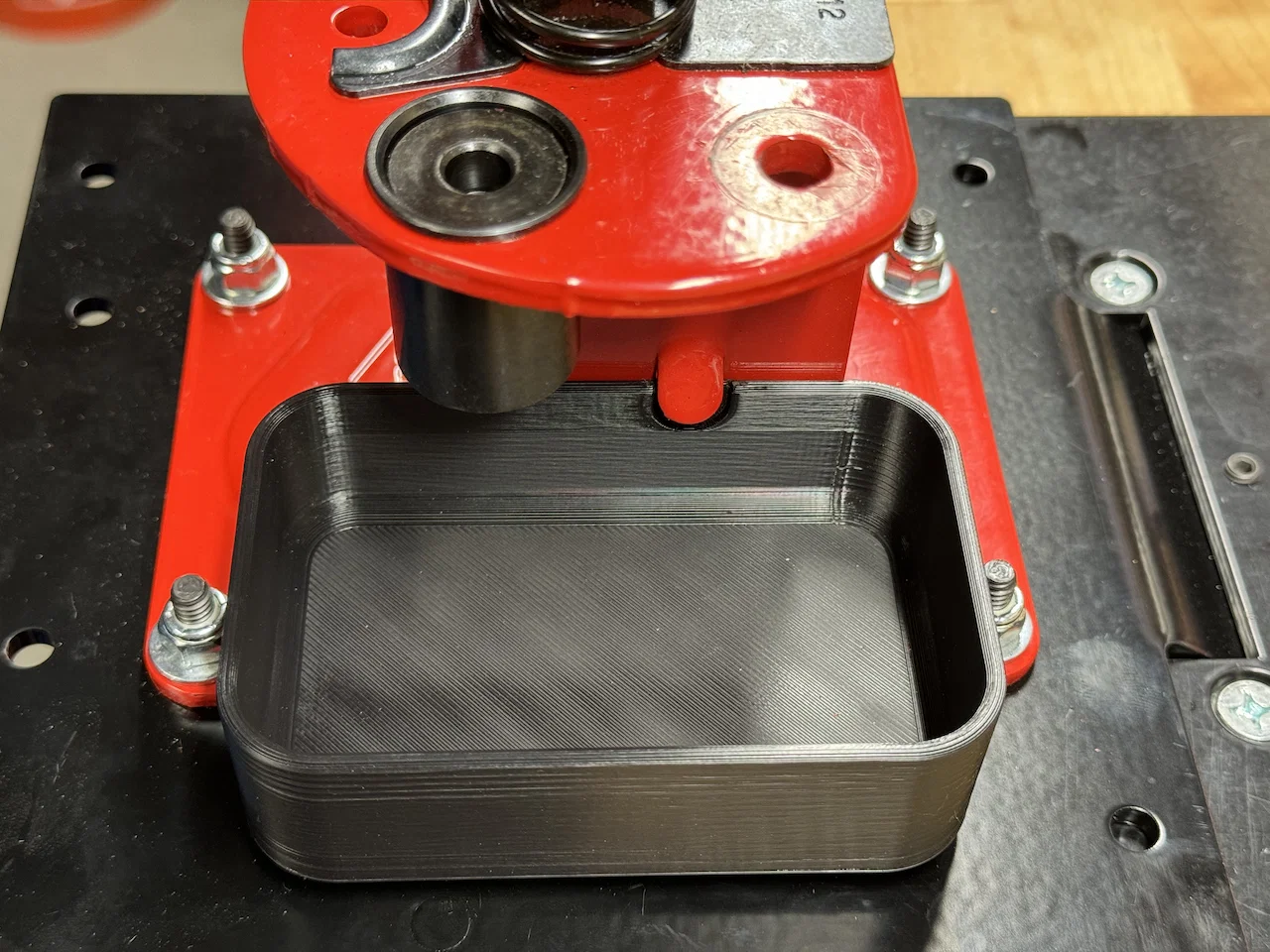

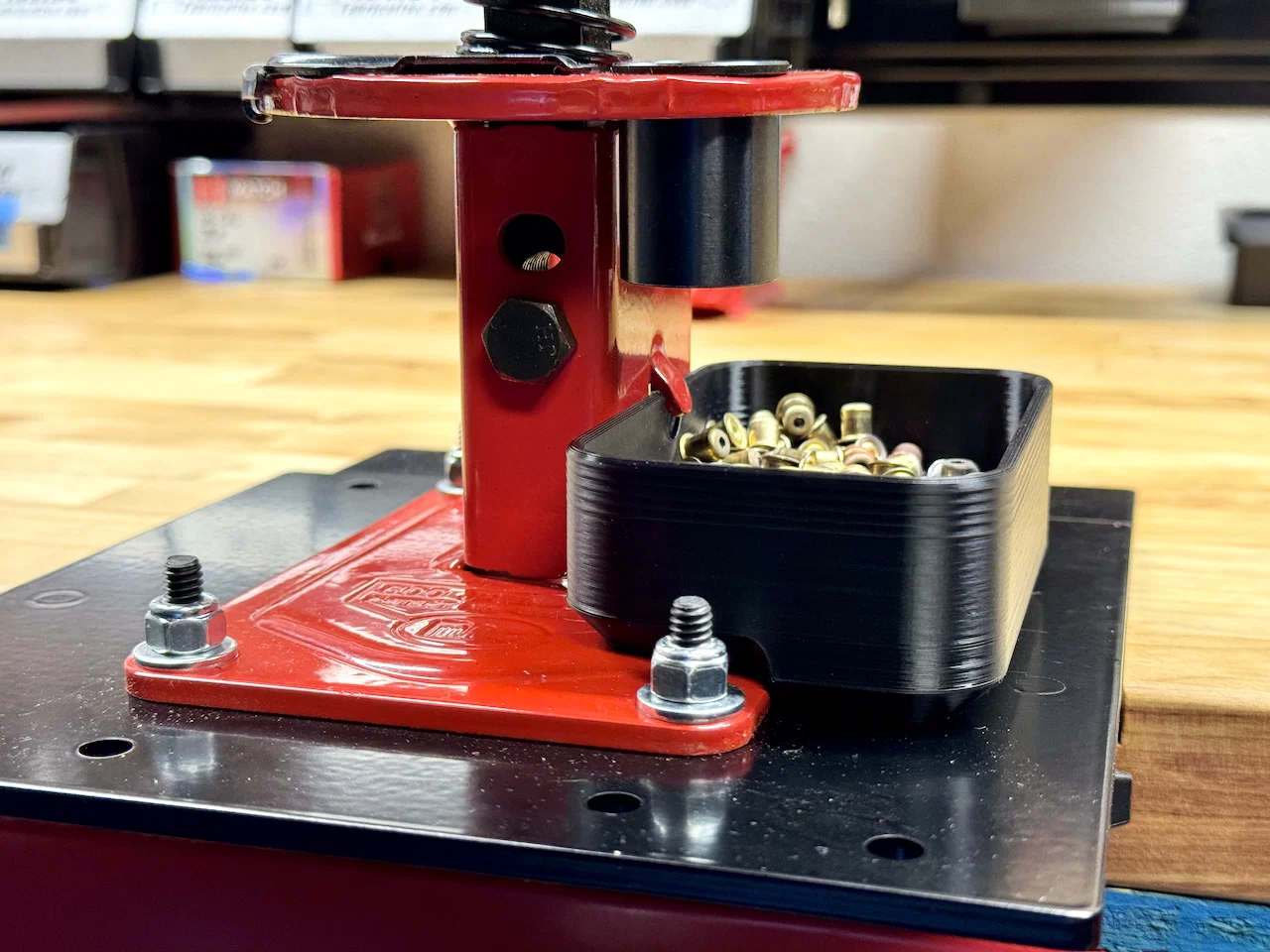

Nếu bạn đang gắn MEC 600Jr Mark V lên Inline Fabrication Quick Change plate, chắc bạn cũng để ý là cái spent primer catch tray zin đi kèm theo MEC sẽ không khớp đúng, vì con ốc bắt phía sau-bên phải của plate IF bị vướng, làm lệch vị trí của tray zin.

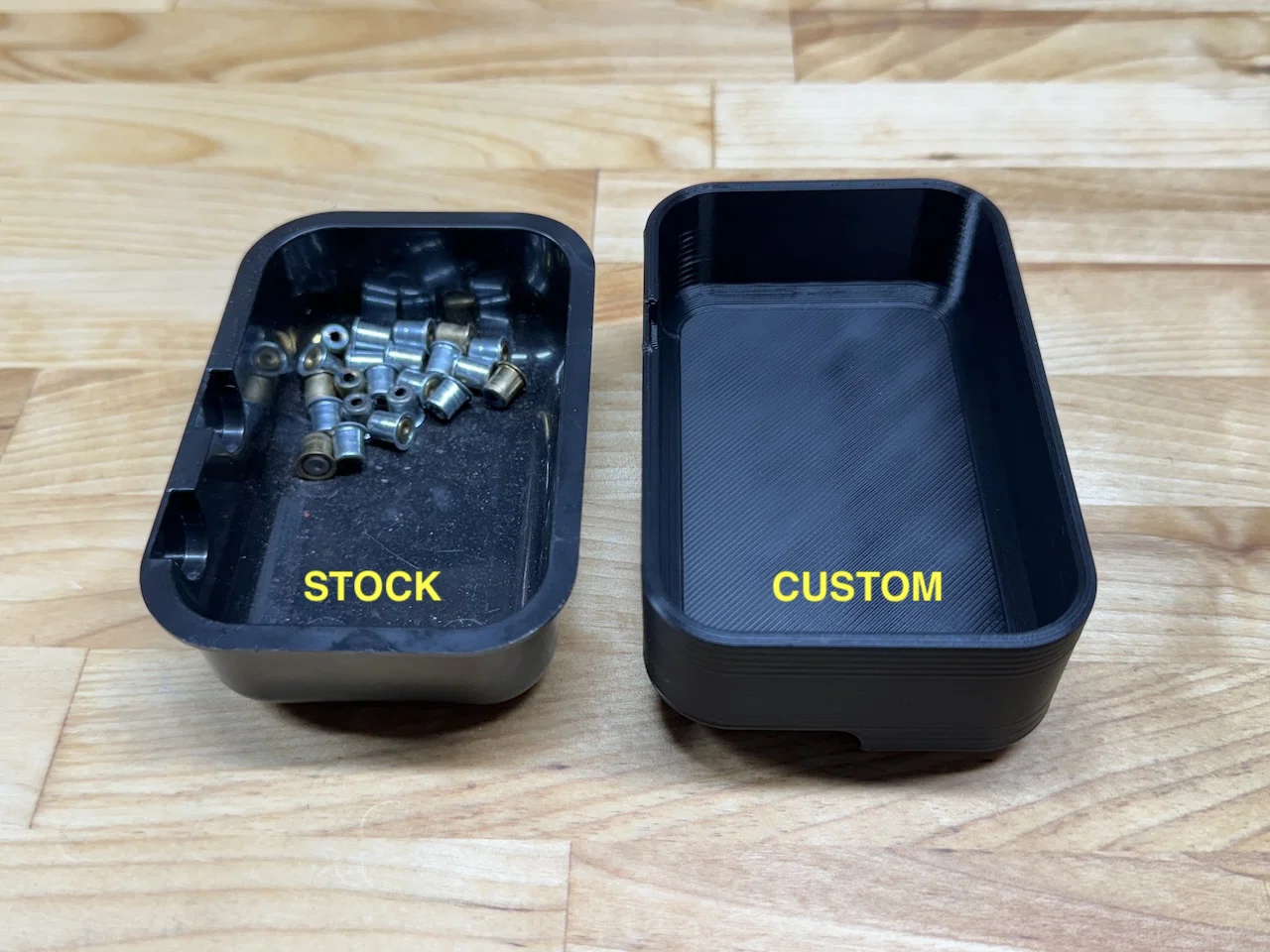

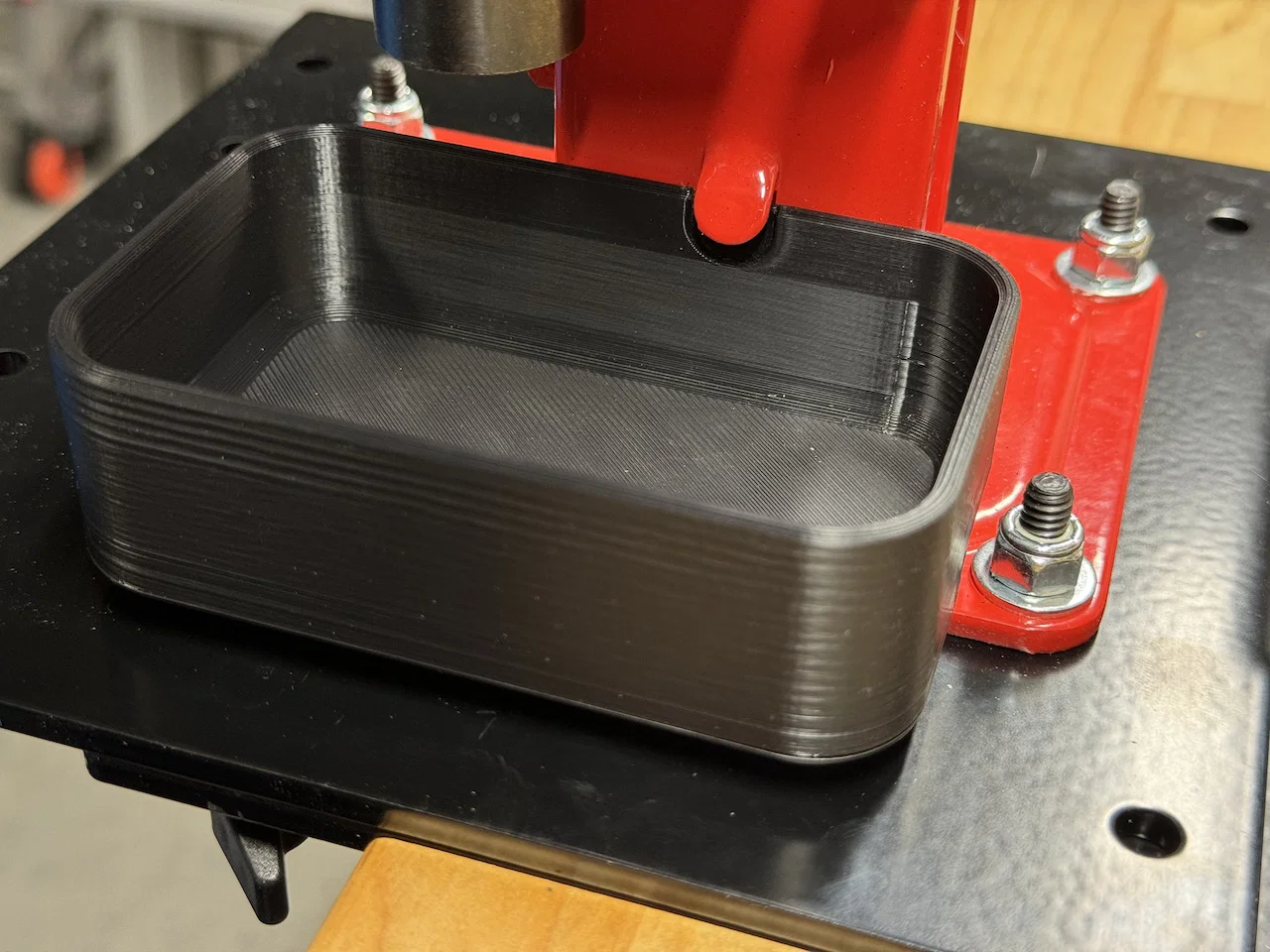

Chuyện này đa phần chắc không ai thấy phiền, nhưng mình hơi “khó tính” mấy khoản này, nên mình thiết kế một cái tray custom để fit gọn gàng hơn.

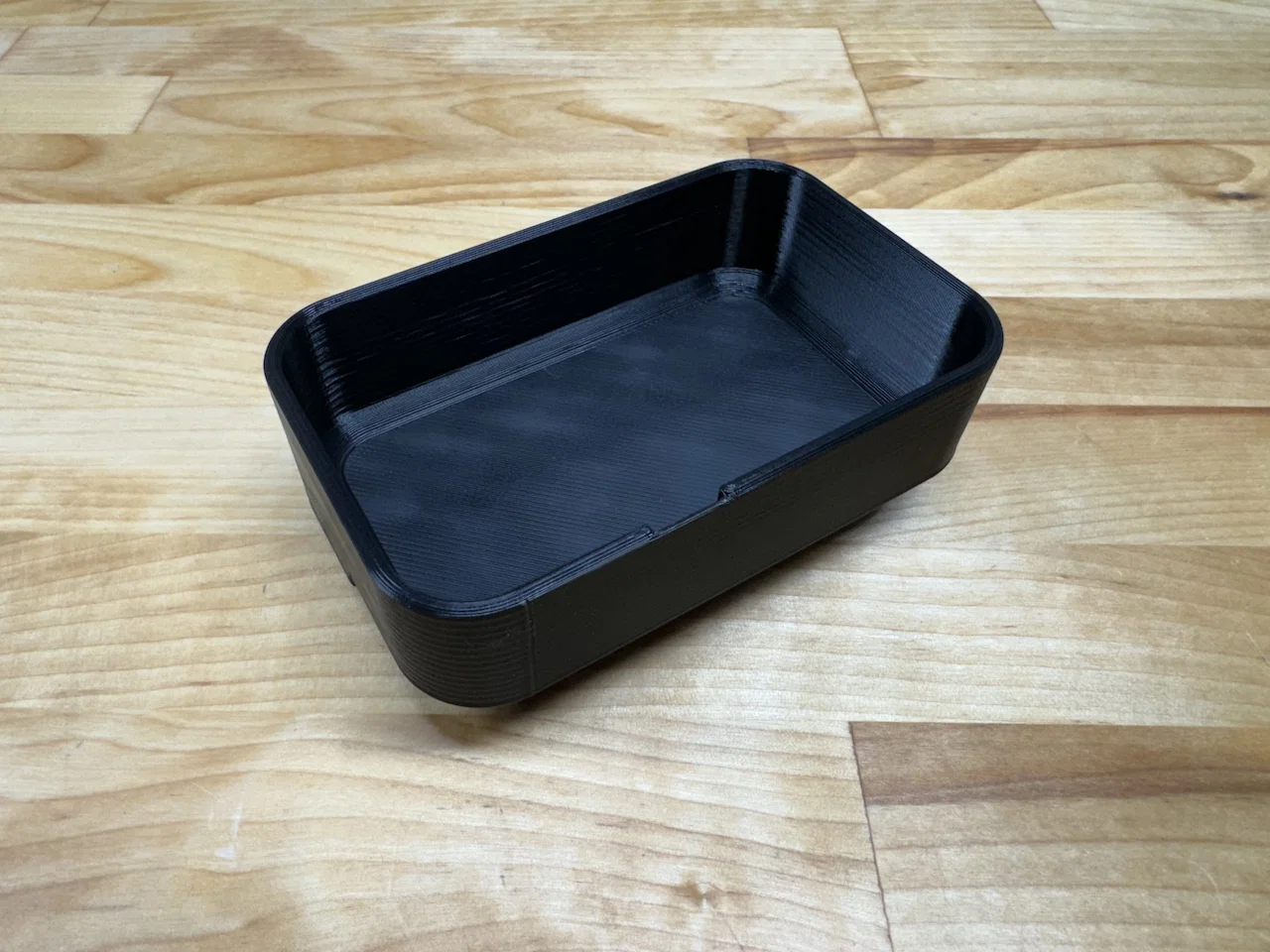

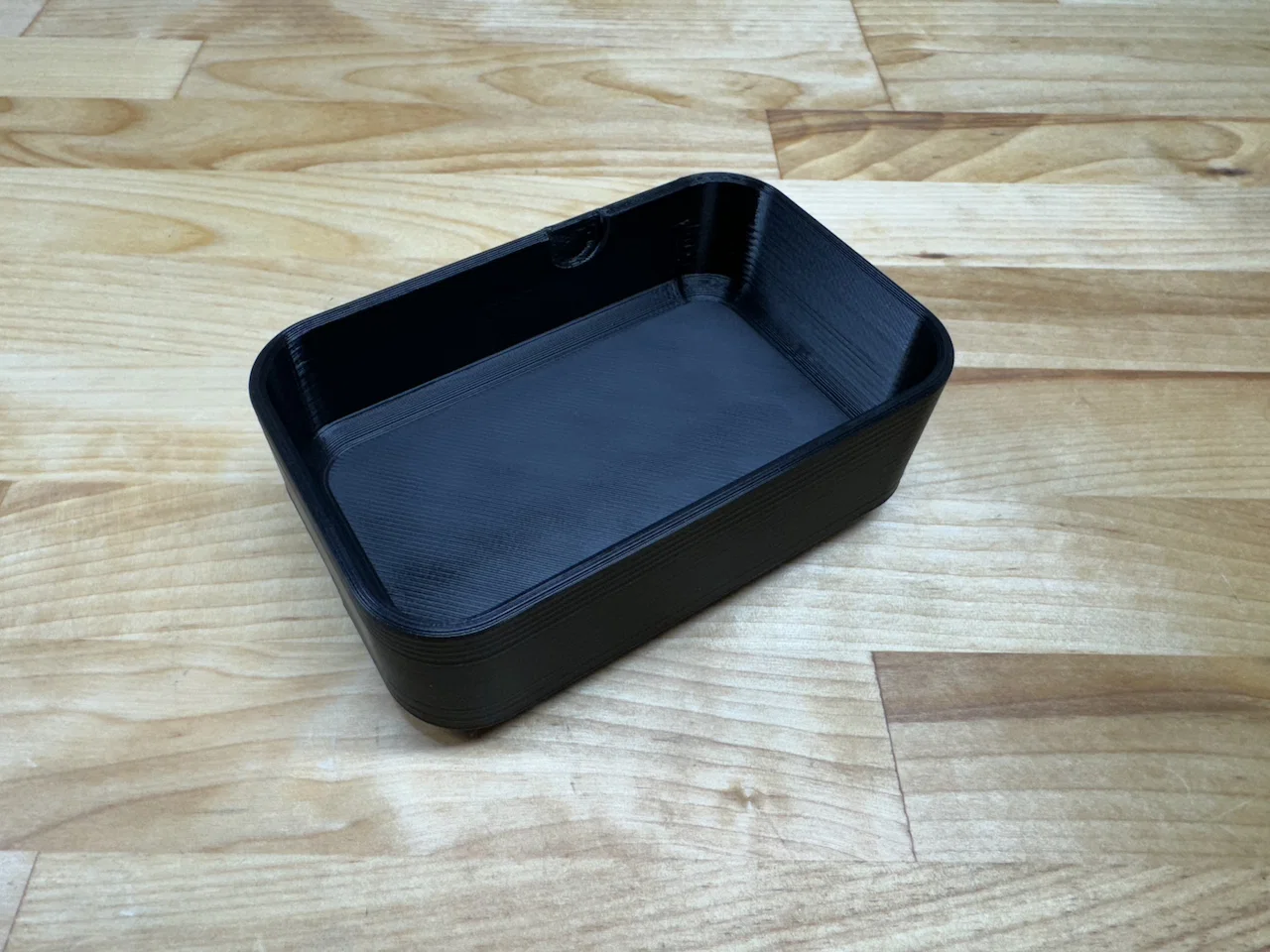

Tray custom của mình in 2 phần rồi dán keo lại với nhau. Bạn có thể chọn nhúng thêm một cục nam châm vào phần đế nếu bạn cũng mê nam châm giống mình (hoặc đơn giản là muốn tray bám chắc hơn khi lắp đúng vị trí). Ngoài ra cũng có bản không dùng nam châm.

(Lưu ý: một số shotshell primer có steel battery cup, nên các primer đó sẽ bị hút bởi nam châm bên trong. Mình đã test và dùng tiếp tục một thời gian thì không thấy có vấn đề gì; khi tray đầy thì đổ primer ra vẫn dễ.)

In 3D (Printing):

Nếu bạn dùng bản có nam châm, bạn sẽ cần một loại nam châm như cái này và cần đặt print pause ở đúng layer để có thể đặt nam châm vào trong phần đế ngay lúc đang in.

Nếu bạn không muốn phần đế có nam châm, nhớ dùng/in đúng phiên bản “no magnet” của model, lúc đó không cần canh print pause.

Mình cũng khuyên, để nhìn đẹp hơn, bạn dùng seam painting để đưa đường seam về đúng các vị trí như hình bên dưới. Bước này hoàn toàn tuỳ chọn, bỏ qua cũng không ảnh hưởng gì tới chức năng của tray.

Lắp ráp (Assembly):

Để lắp 2 phần (tray và base), khuyến nghị chuẩn bị:

• Một chai/tuýp superglue bạn hay dùng.
• Hai cái kẹp (clamp) đủ lớn để kẹp base vào tray trong lúc keo se mặt và/hoặc đóng rắn.

Bước 1: Ướm thử 2 phần với nhau để chắc chắn không có lỗi in nào làm fit bị kém.

Bước 2: Bơm một đường keo vào phần rãnh oval lõm trên tray (xem hình dưới). Đừng bơm nhiều quá; một đường mỏng là đủ. Không cần (và cũng không nên) đổ đầy toàn bộ rãnh.

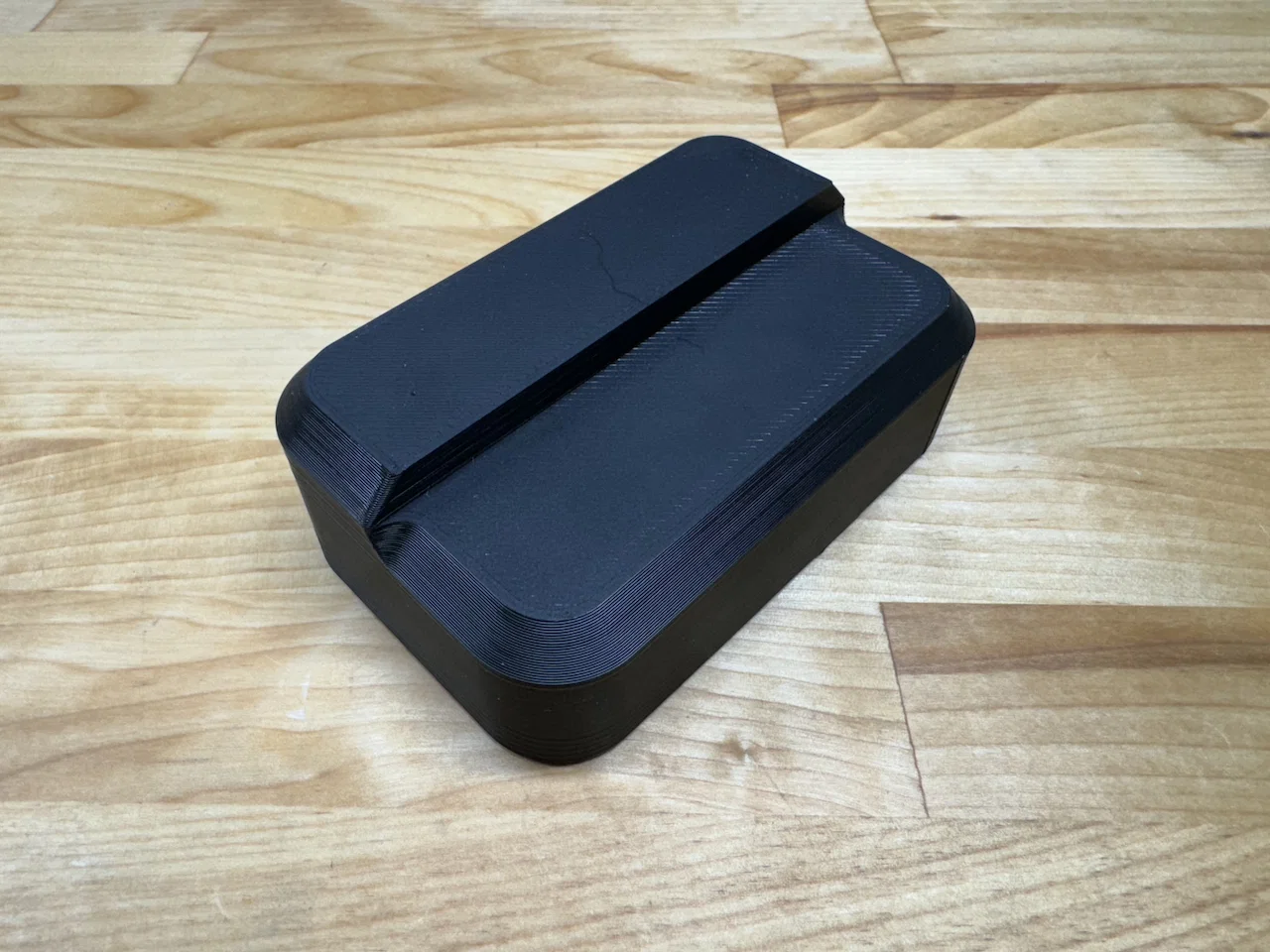

Bước 3: Canh gân (rib) trên base trùng với rãnh (channel) trên tray rồi ép 2 phần lại với nhau. Kẹp clamp để giữ base đúng vị trí trong lúc keo khô.

Bước 4: Chờ keo khô đủ thời gian, tháo clamp ra rồi lắp spent primer catch tray lên press.

Bước 5: Quay lại nạp lại shotshell và tận hưởng cái spent primer catch tray mới!
