Compa Iris vẽ vòng tròn (Dễ lắp ráp)

Cập nhật: đã thêm file STEP & link tới .
Cập nhật: đã thêm file STL không có chữ.

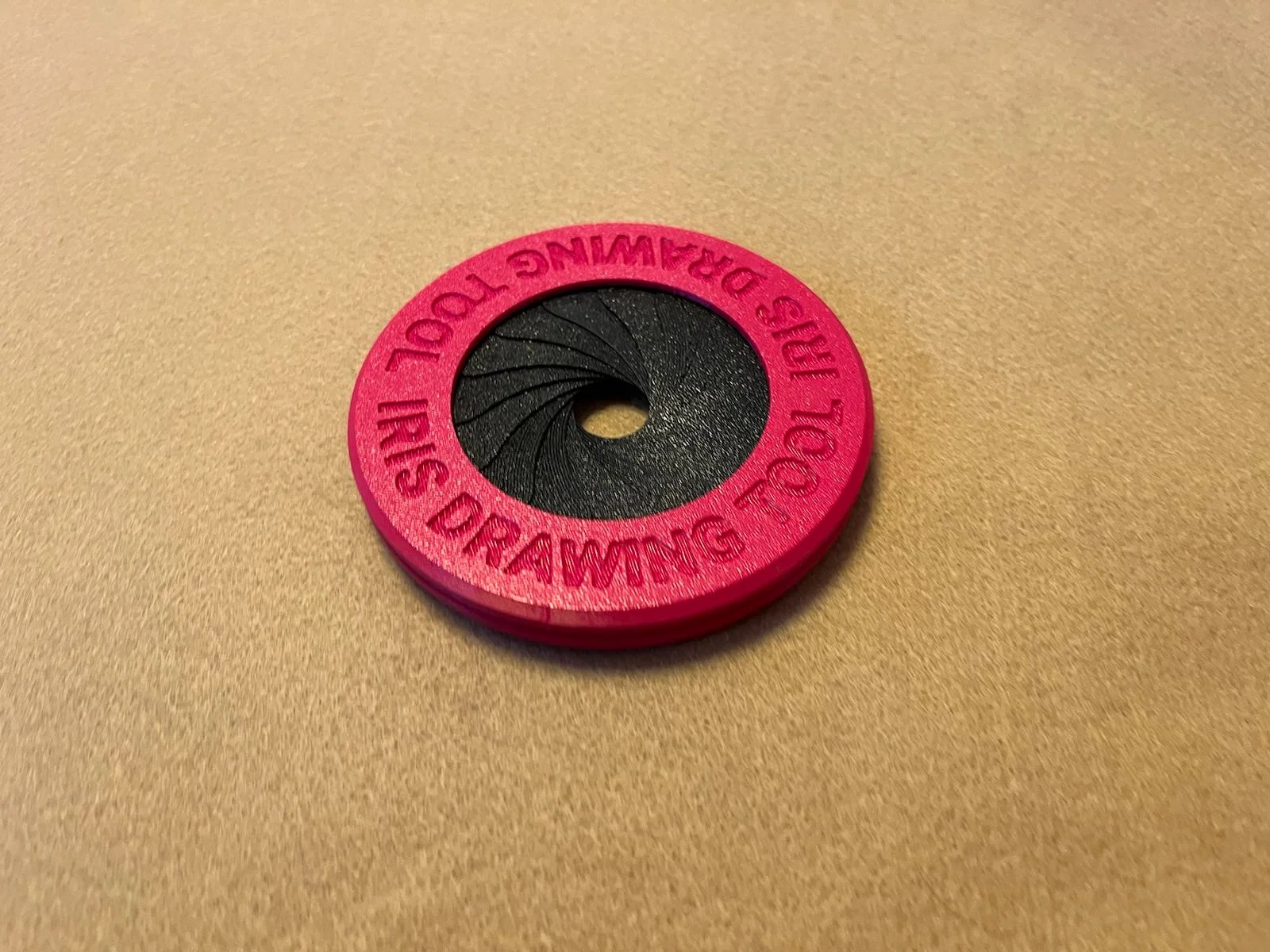

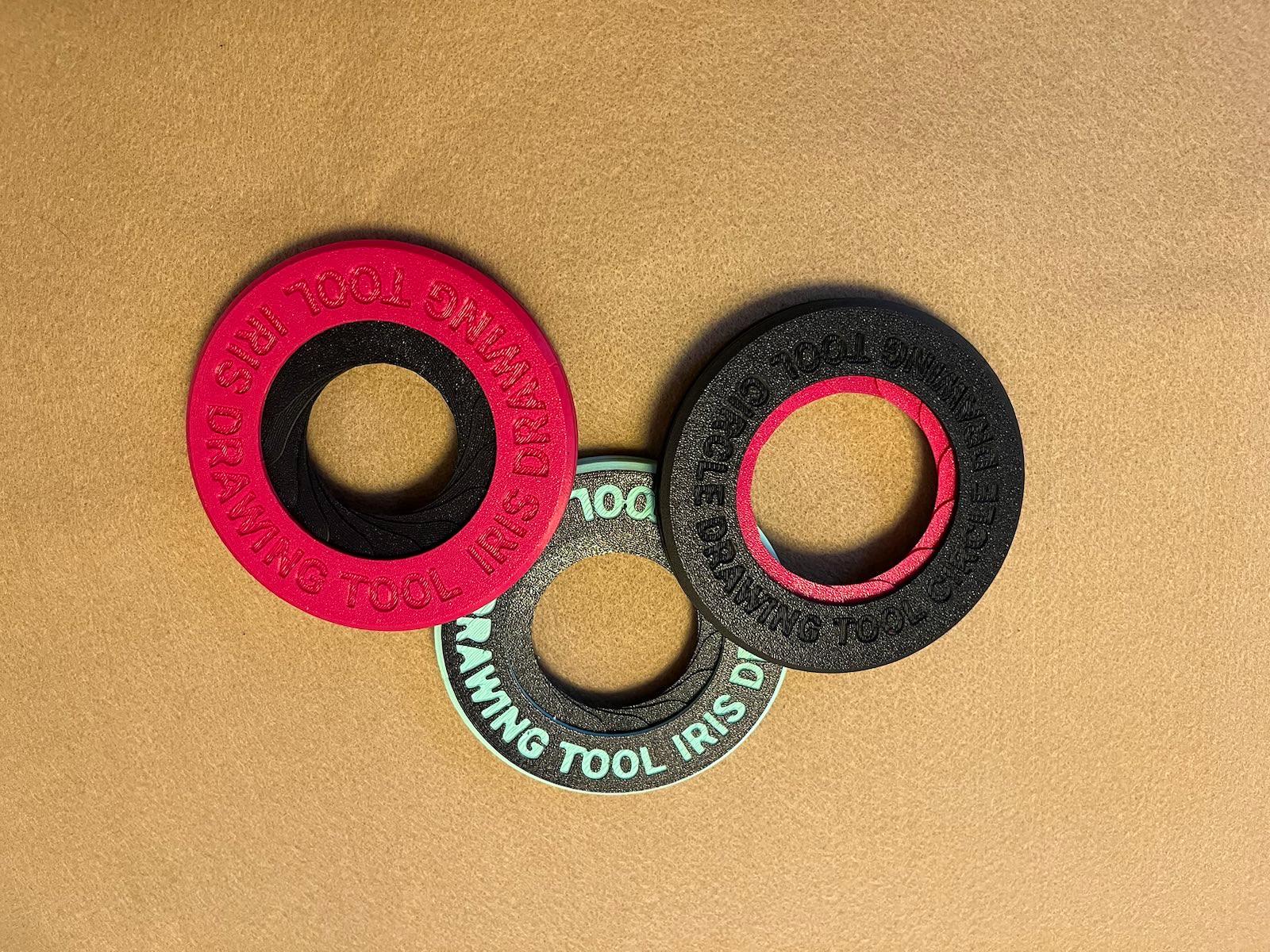

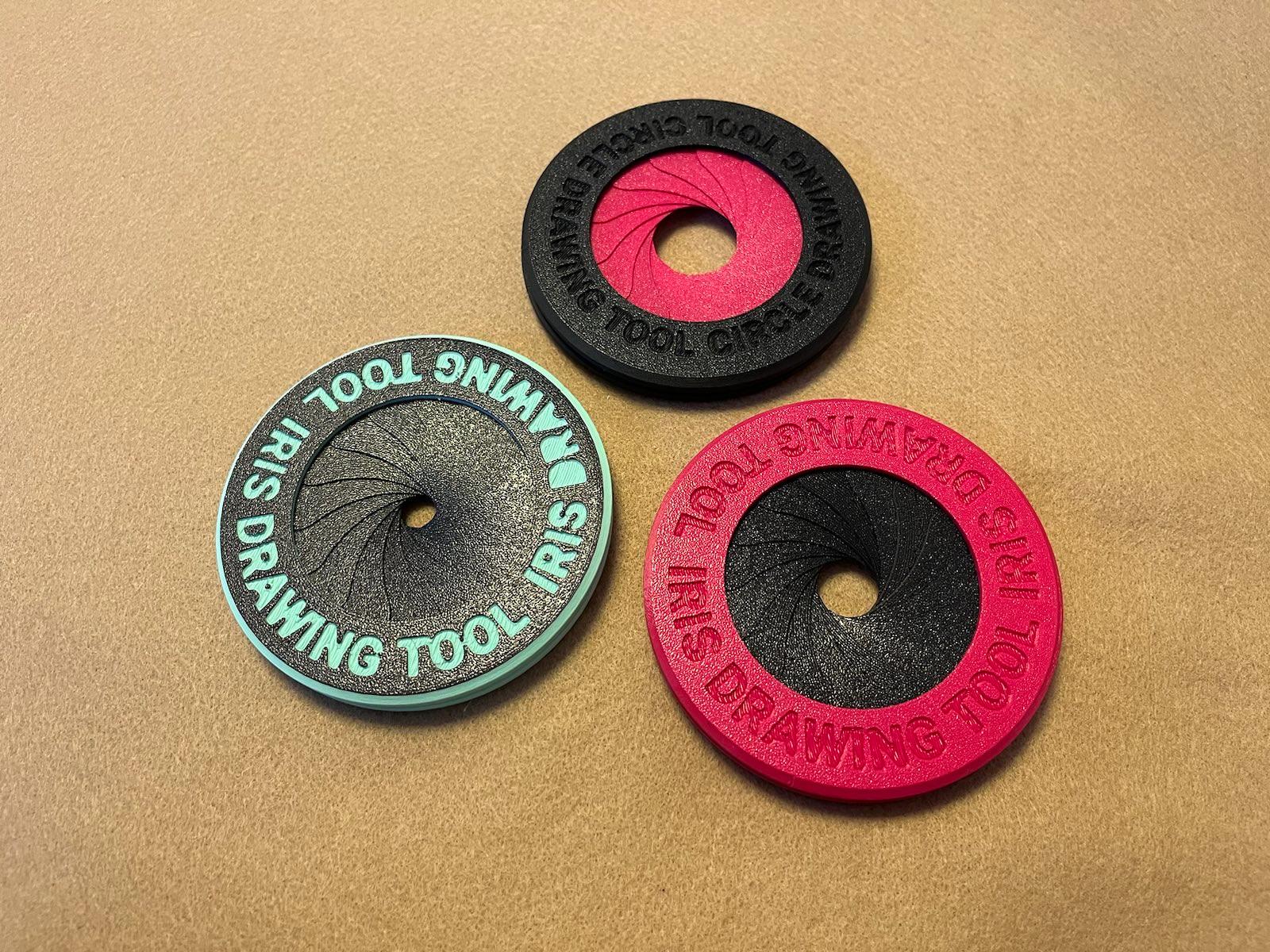

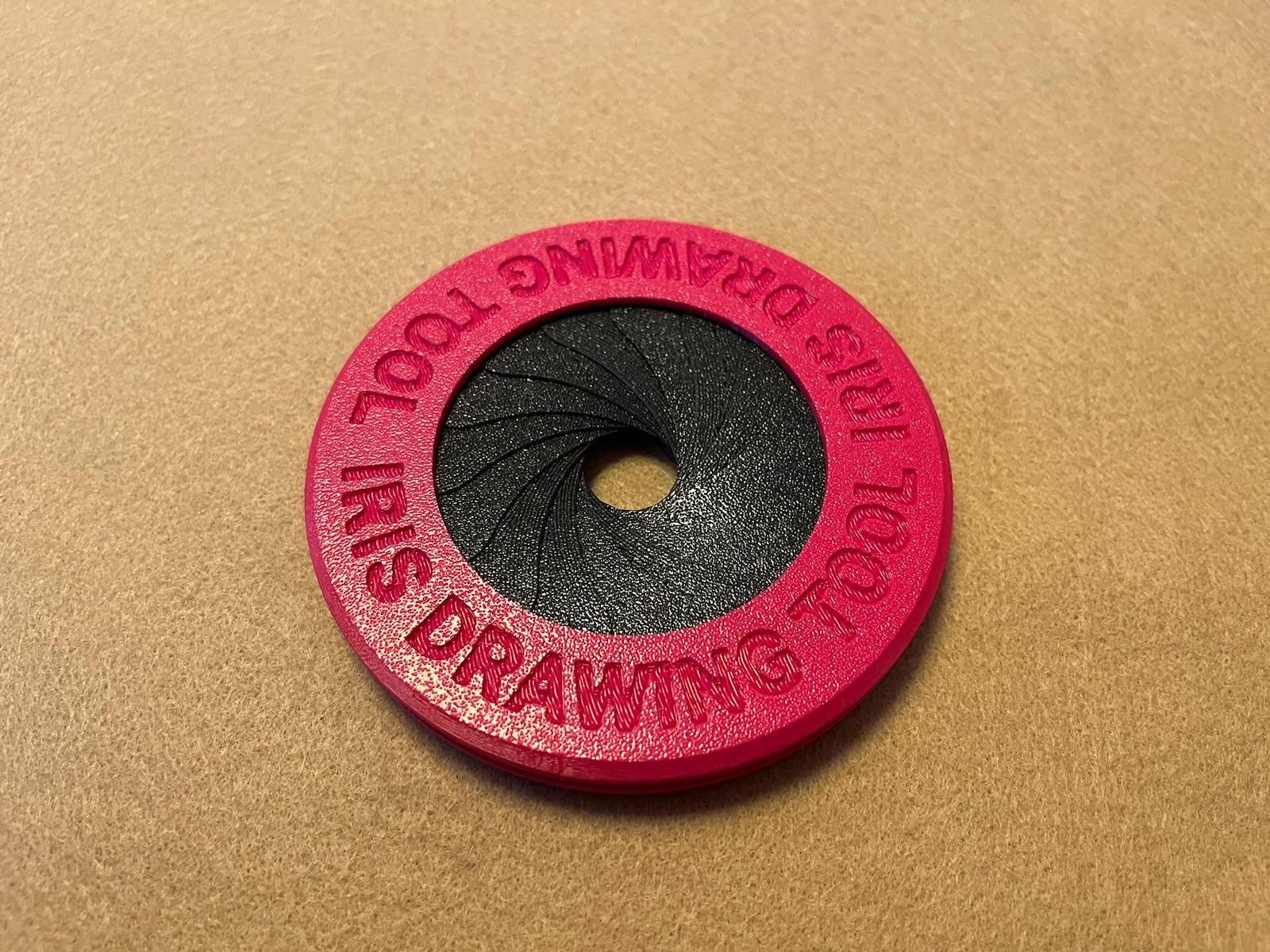

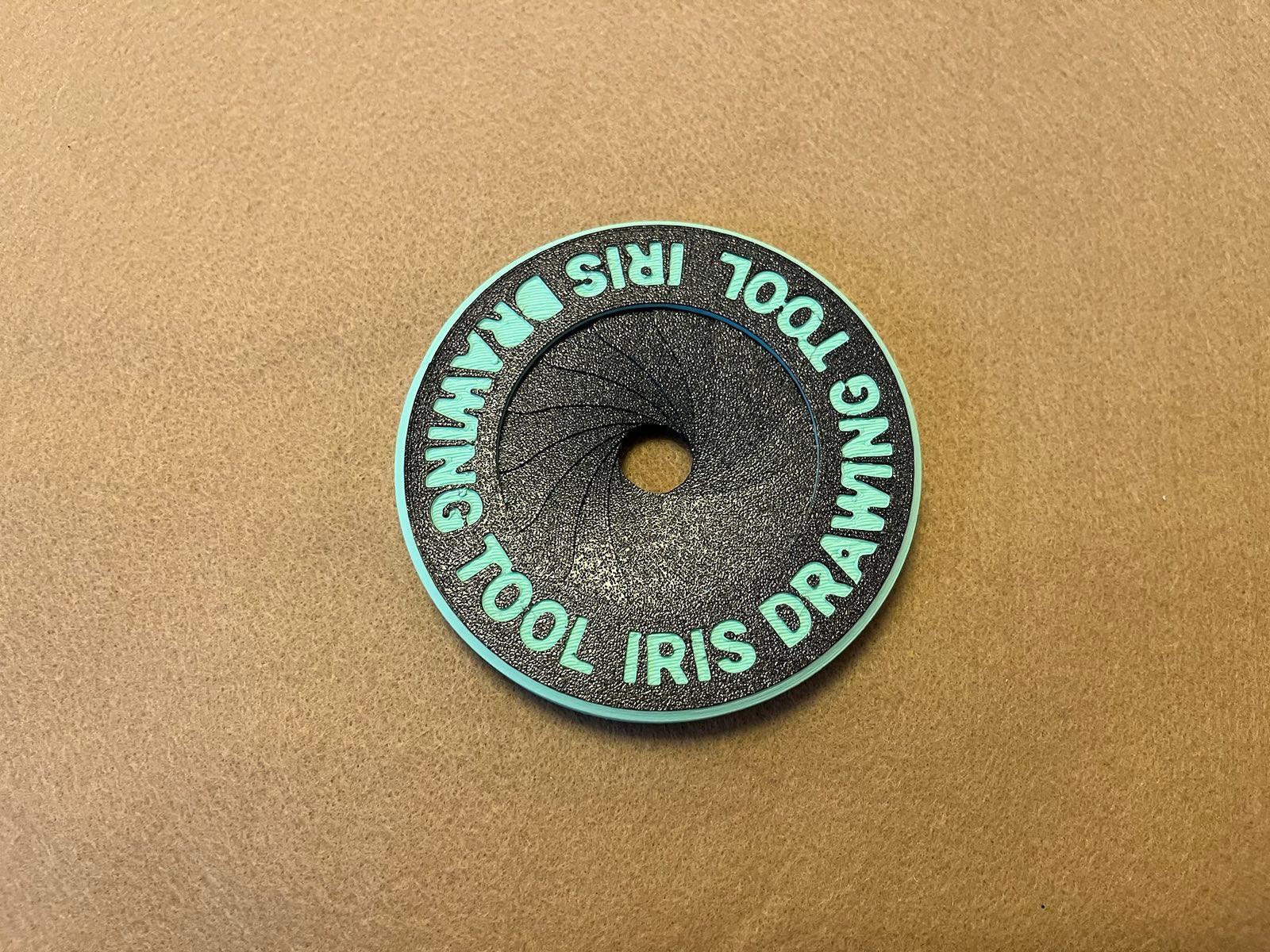

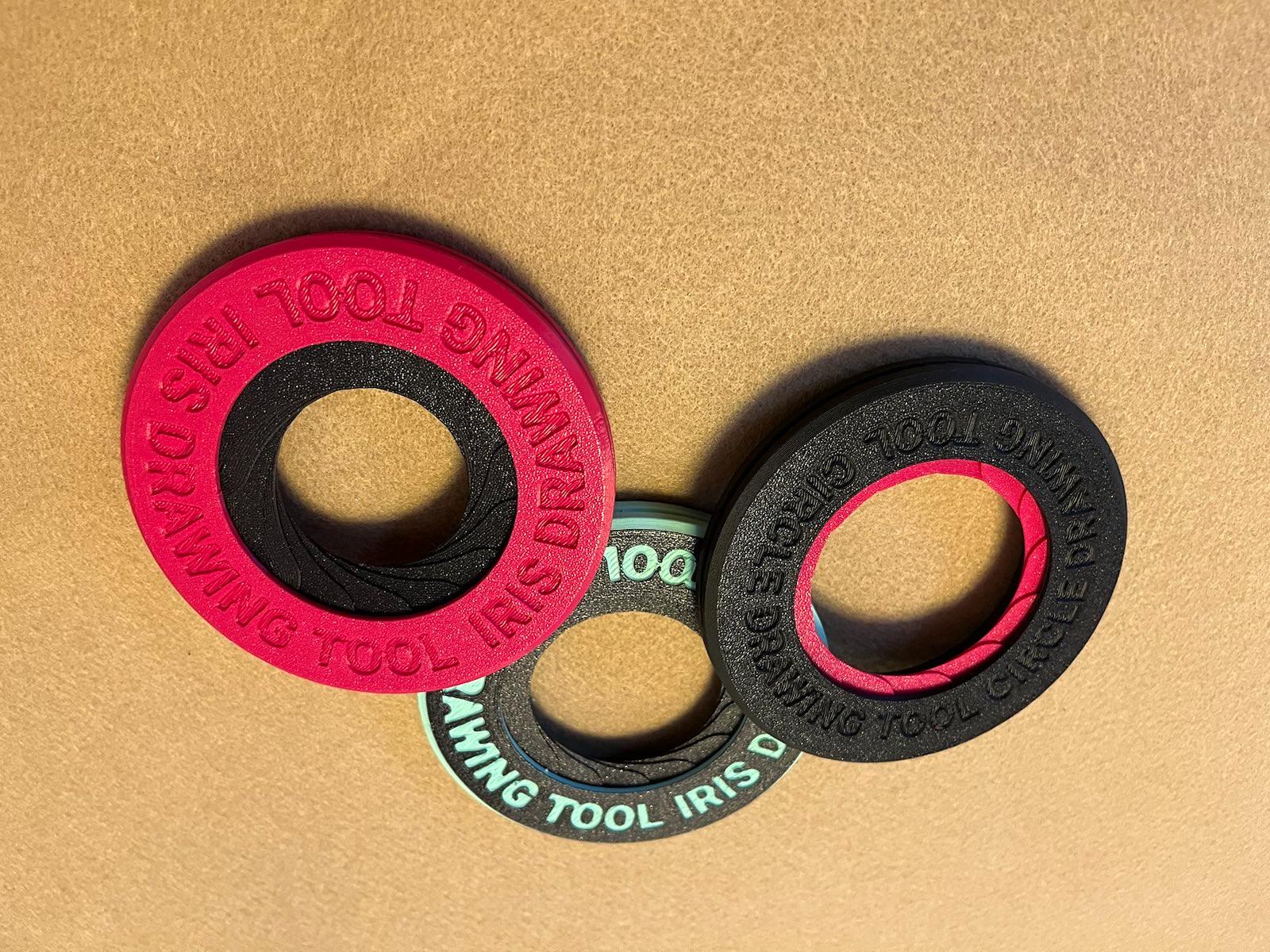

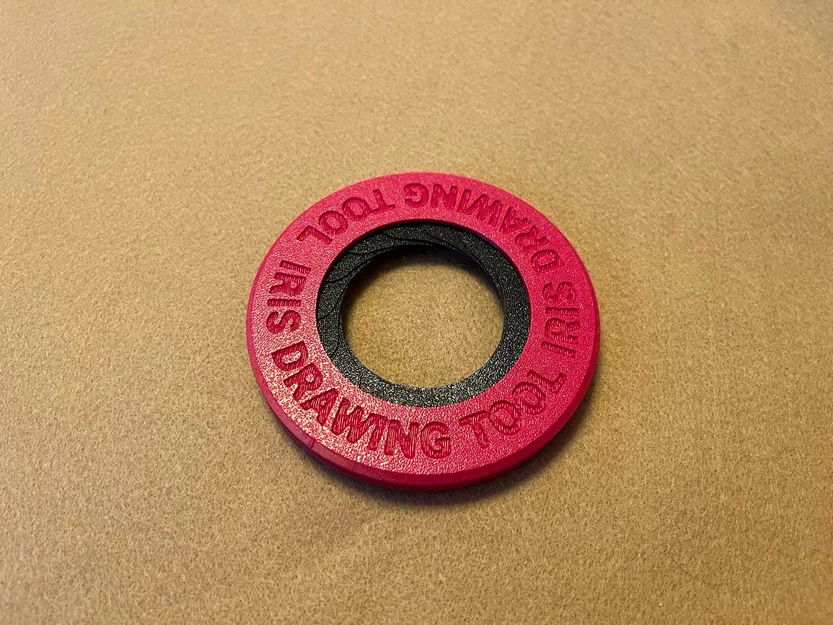

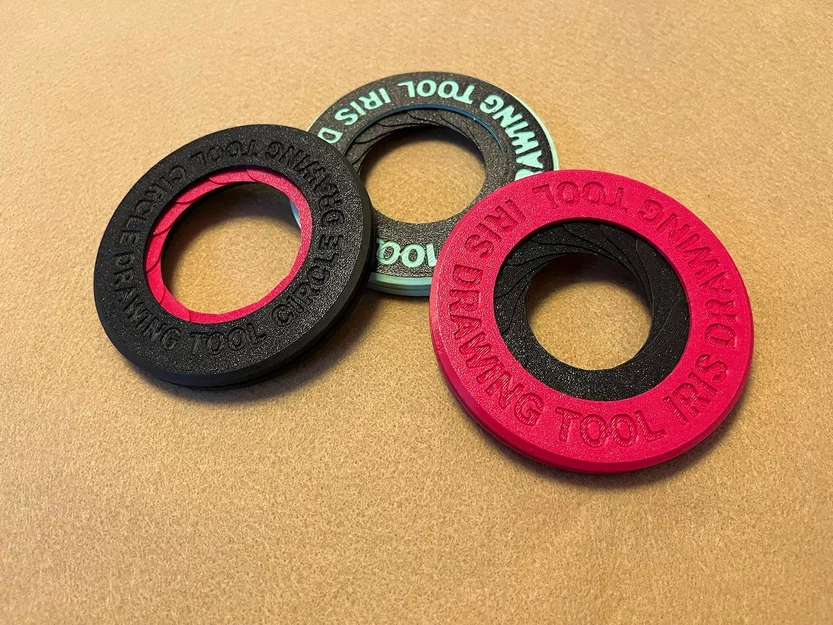

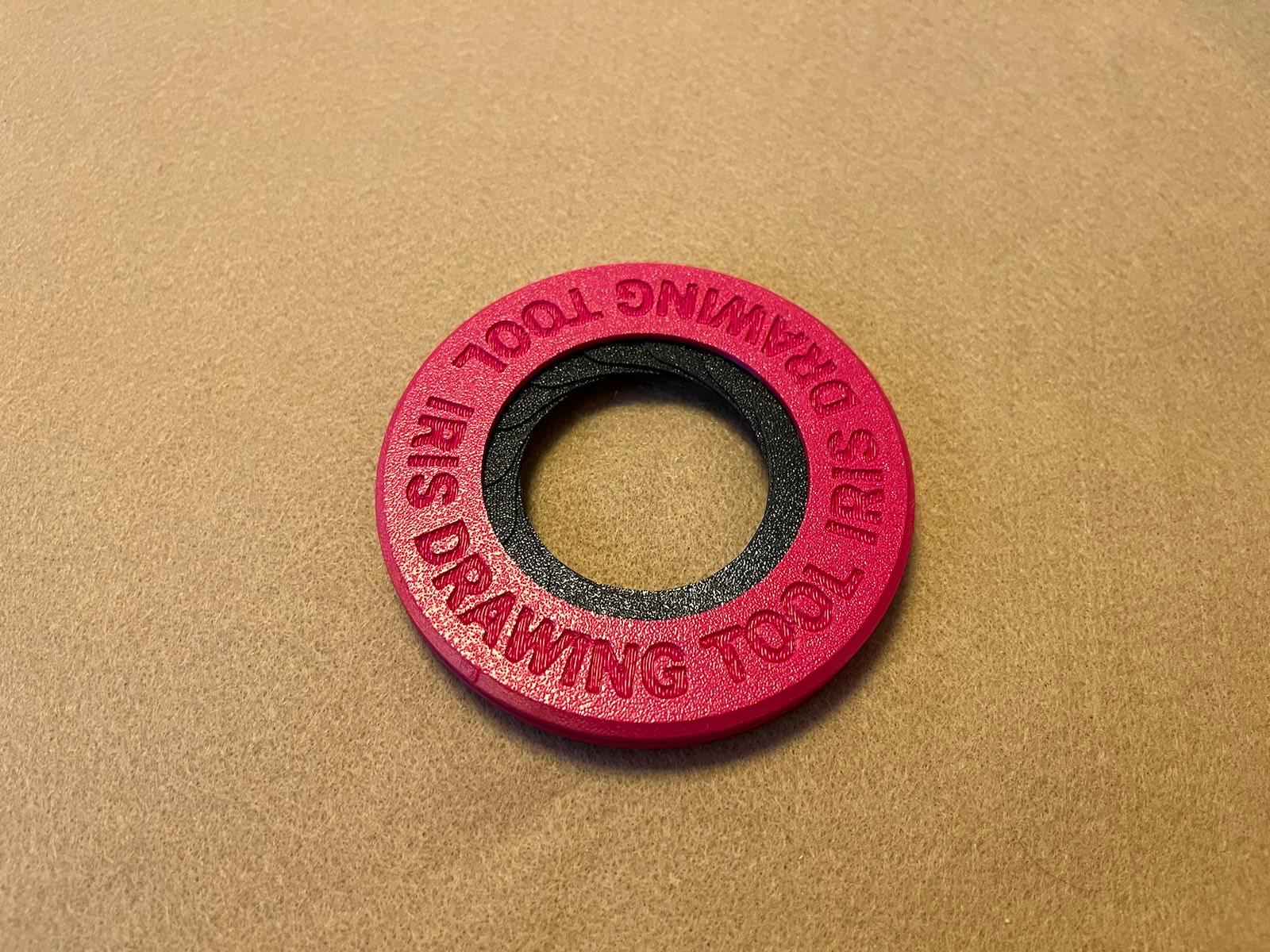

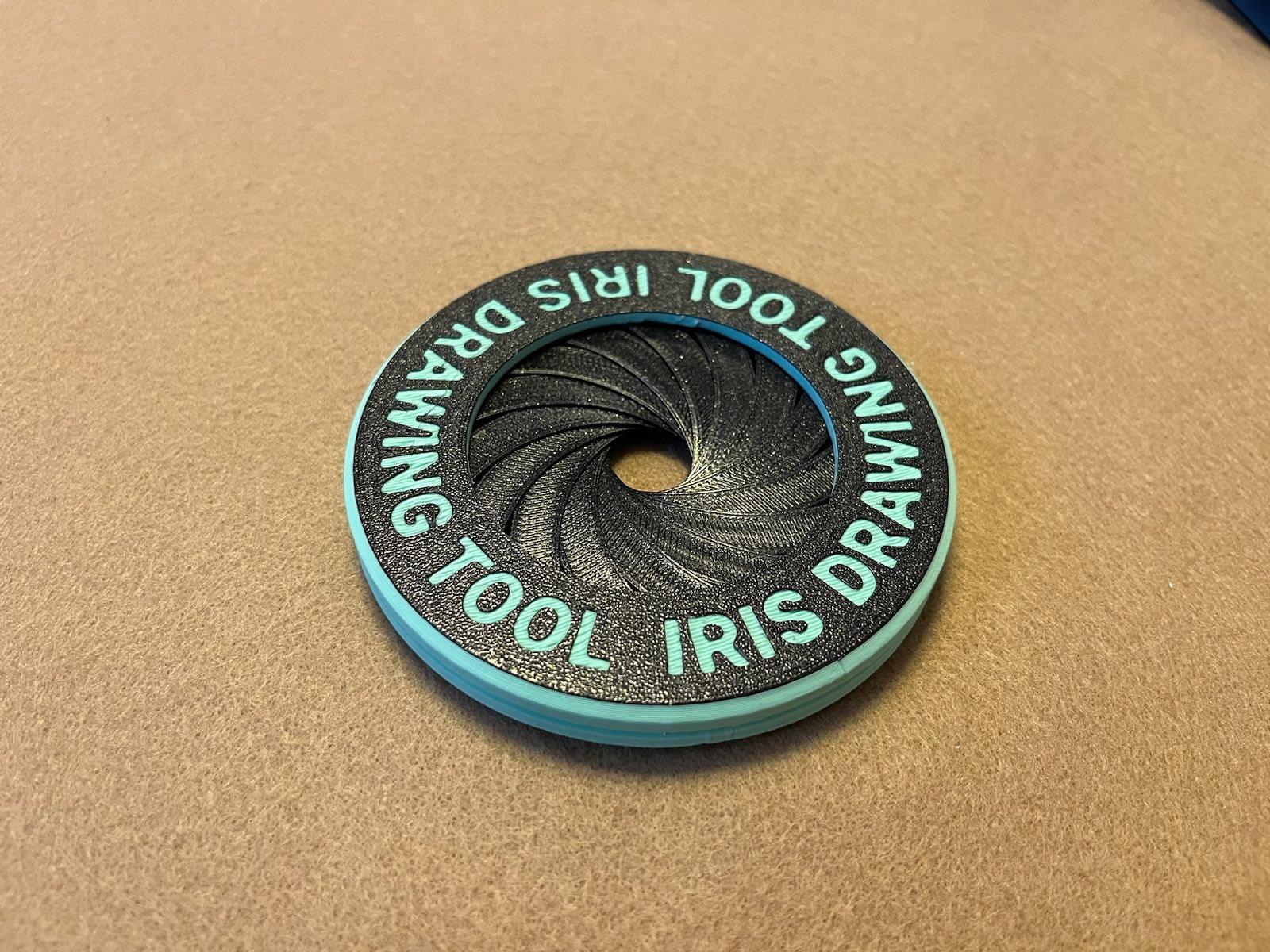

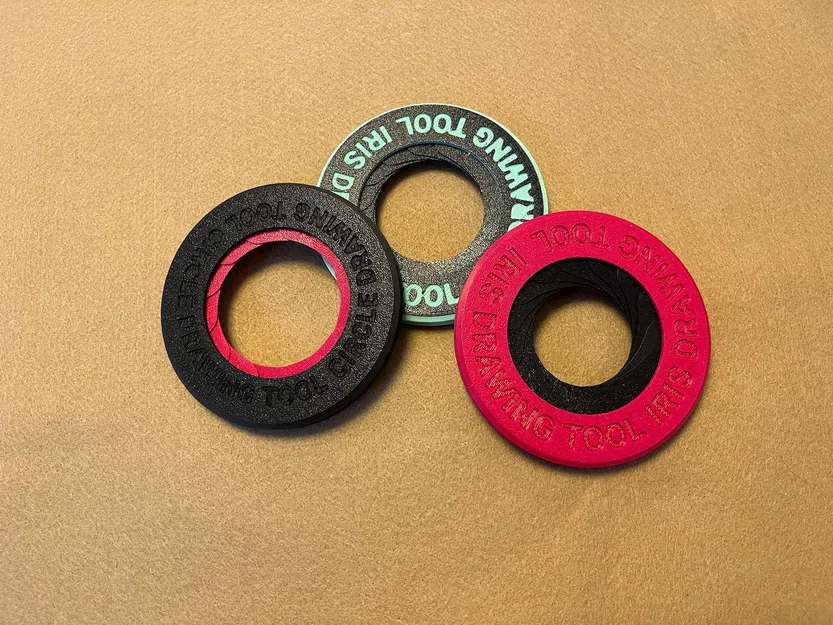

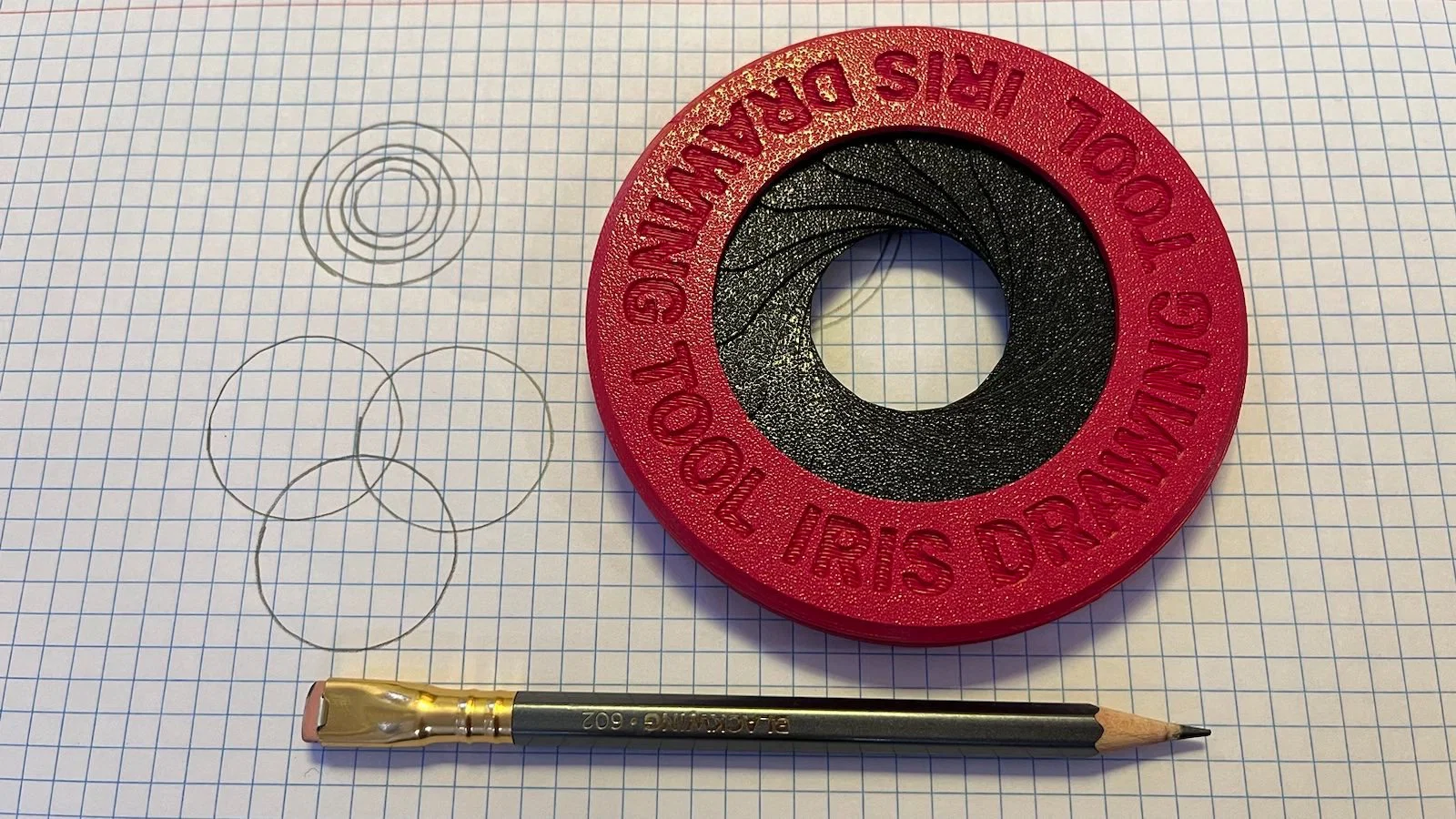

Mình thấy IRIS của Makers Cabinet là mê liền, phải có cho bằng được. Nhưng rồi mình biết giá của nó bao nhiêu nên quyết định tự thiết kế một phiên bản có thể in 3D. Biết đâu một ngày nào đó mình sẽ mua hàng thật :).

Mình đã làm và thử qua nhiều lần (nhiều iteration) để bản in này dễ lắp nhất có thể. Hy vọng bạn cũng thấy đúng như vậy. Mình rất muốn nhận góp ý để cải thiện thiết kế, nên cứ nhắn tin cho mình và/hoặc để lại bình luận nhé.

Tính năng:

• Đẹp
• Hữu dụng
• Bền
• Dễ dùng
• Dễ in
• Tương đối dễ lắp

Hướng dẫn in:

Rings:

• Chiều cao lớp (layer height) 0.20mm
• 2 Perimeters
• 50% Grid
• Không cần Supports
• Tùy chọn đổi màu bắt đầu từ layer 3

Leafs:

• Chiều cao lớp (layer height) 0.35mm
• Mẫu fill Top & Bottom: Concentric
• Khuyến nghị in cả 15 cái một lượt để ra kết quả tốt hơn (có thêm thời gian nguội giữa các lớp)

Hướng dẫn lắp ráp:

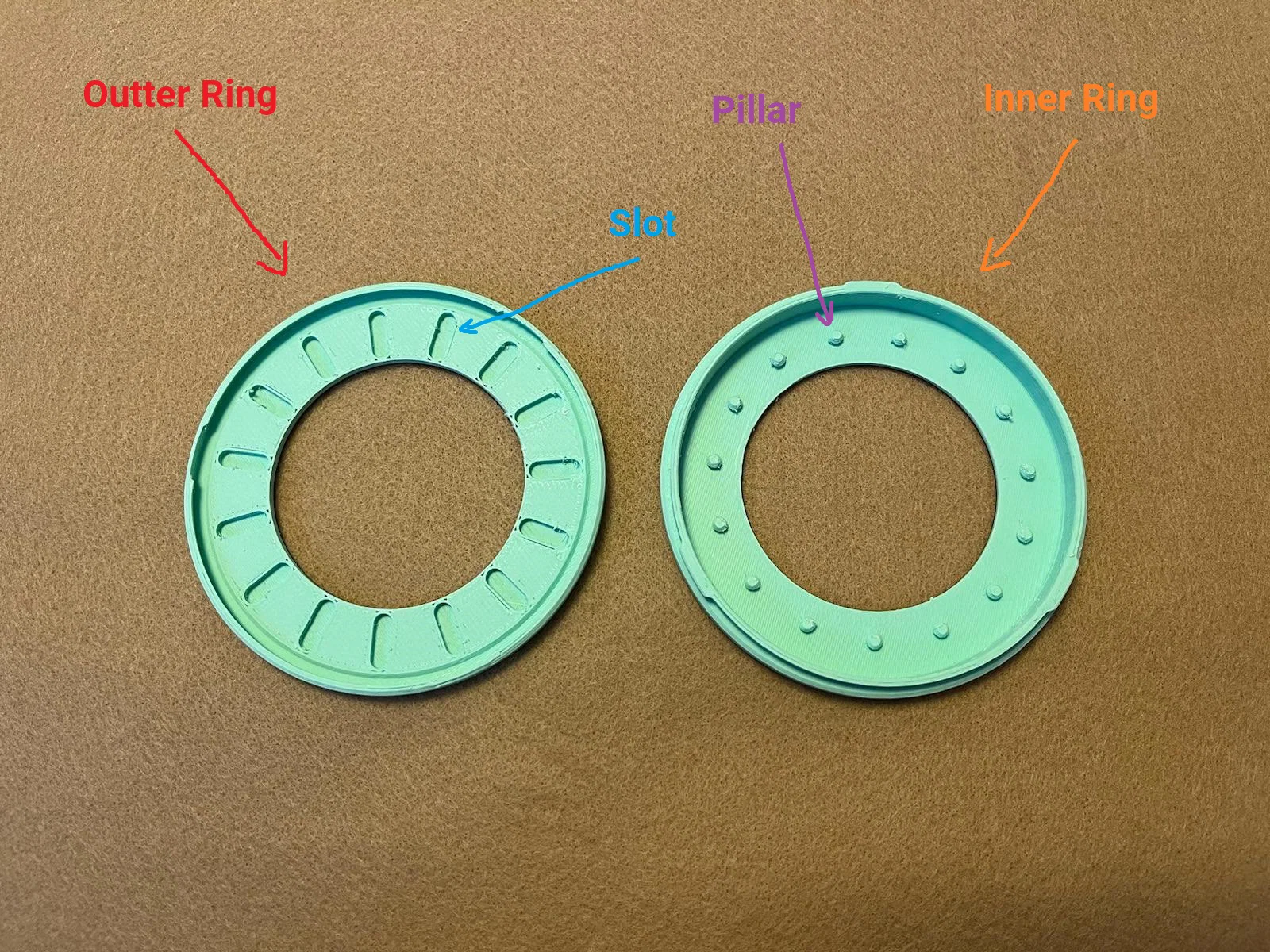

Bước một (các bộ phận):
*outer ring oops

Bước hai (Nối các leafs):

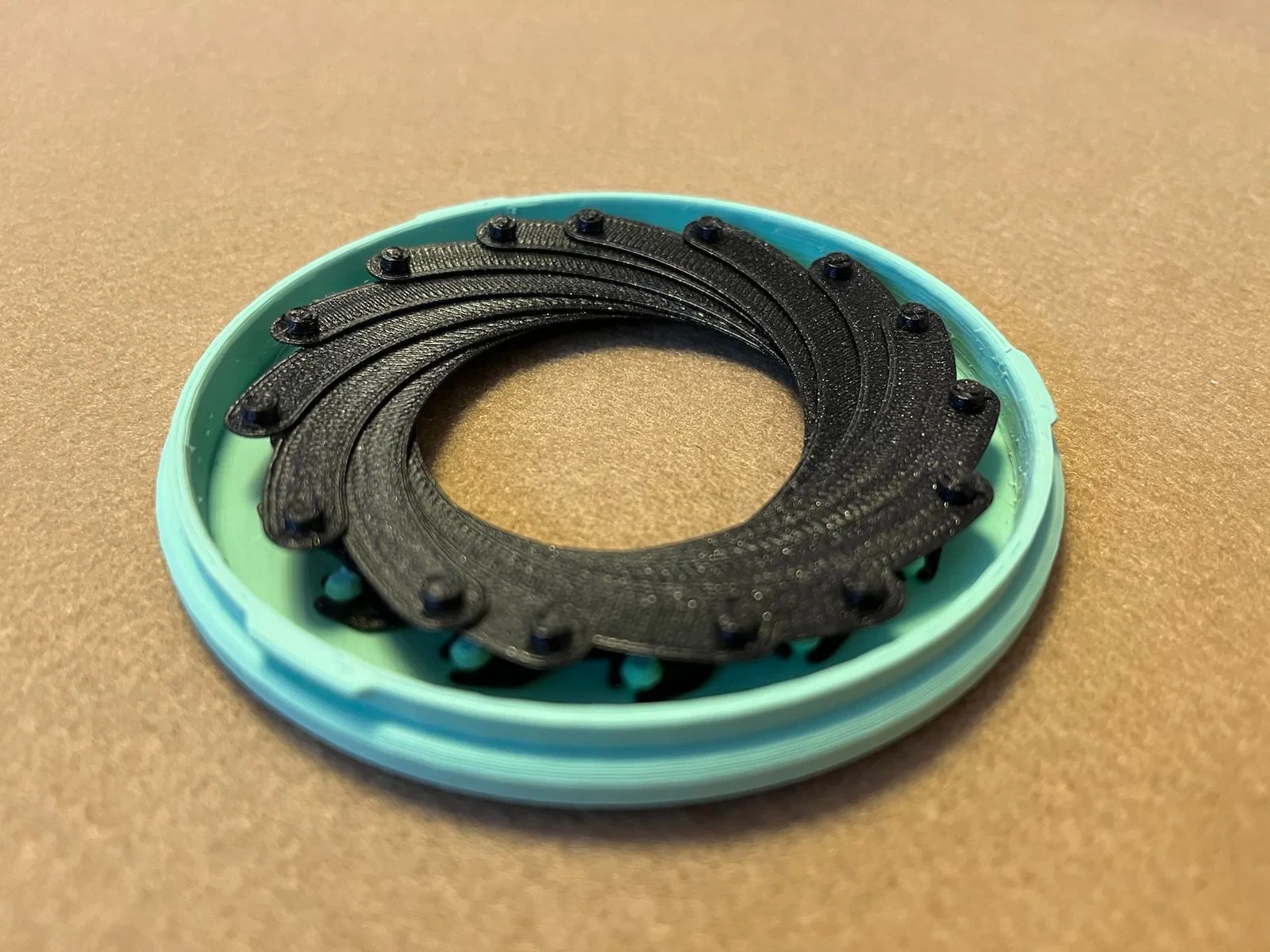

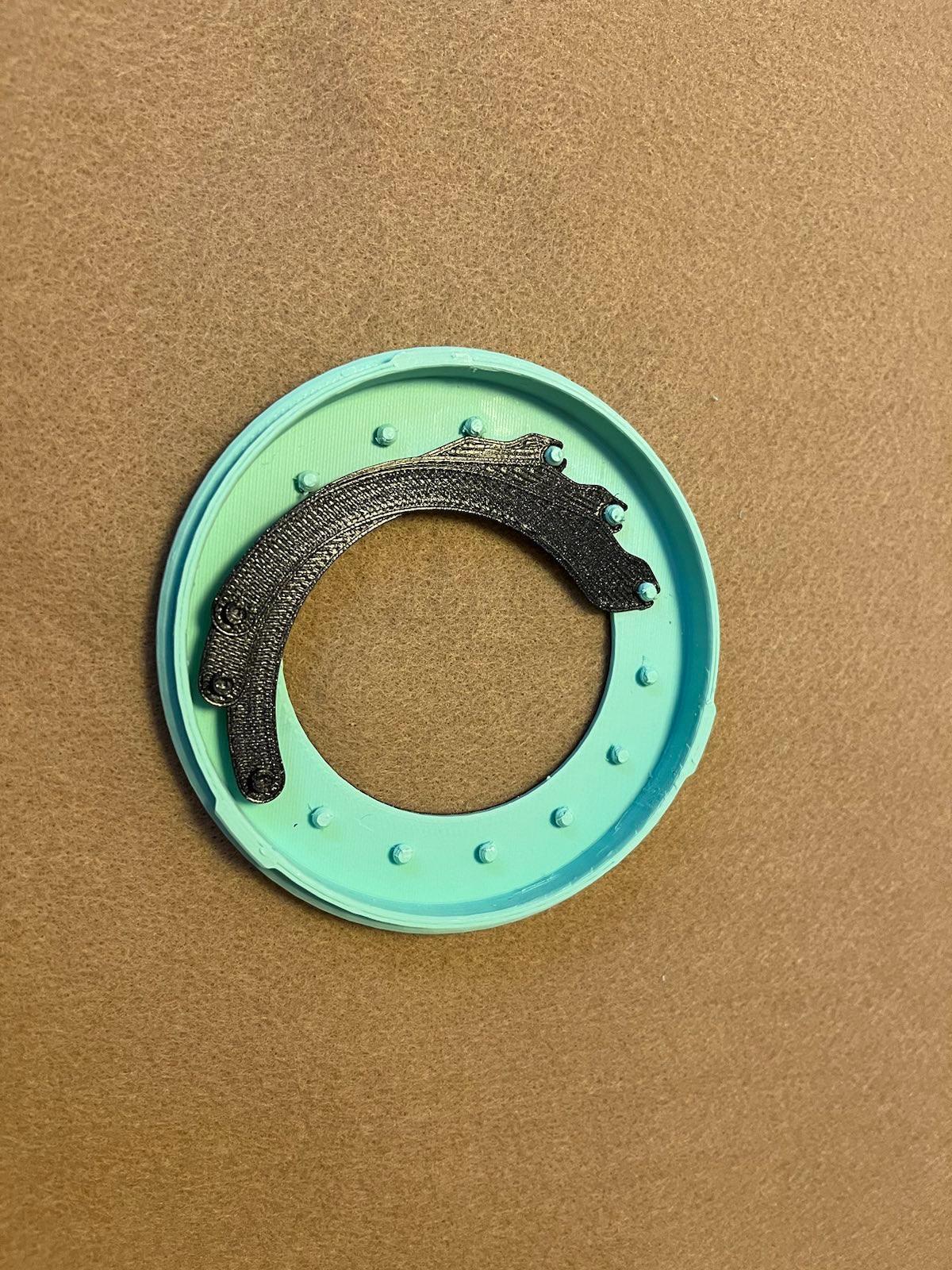

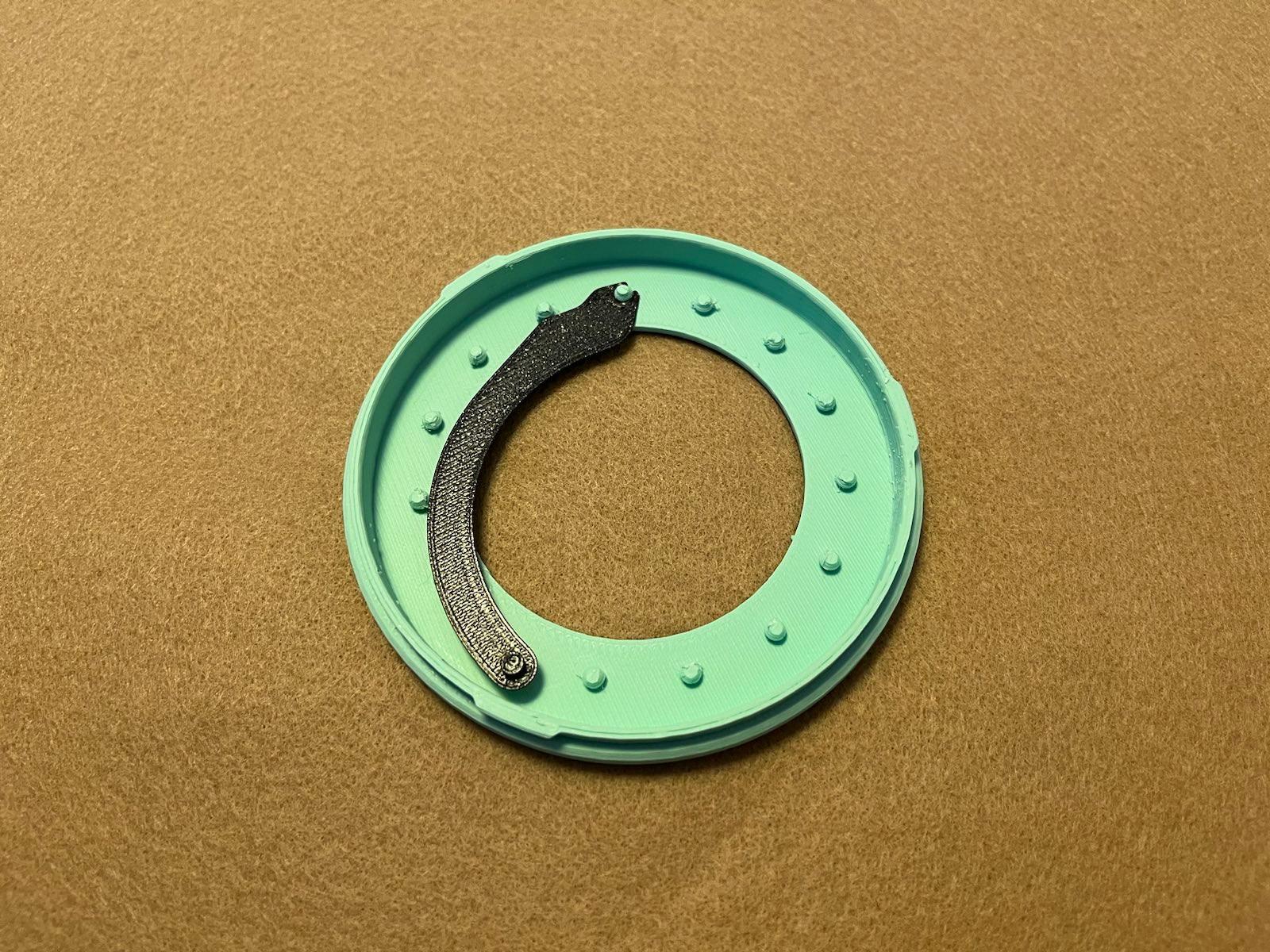

Lấy Inner ring và bắt đầu móc các Eyes vào các Pillars theo chiều KIM ĐỒNG HỒ

**tùy vật liệu in mà bước này có thể trơn tru hoặc không; nếu cần thì đừng ngại in lại leafs để fit tốt hơn, chỉ mất khoảng 30 phút :).

Bước ba (Canh vị trí các leafs):

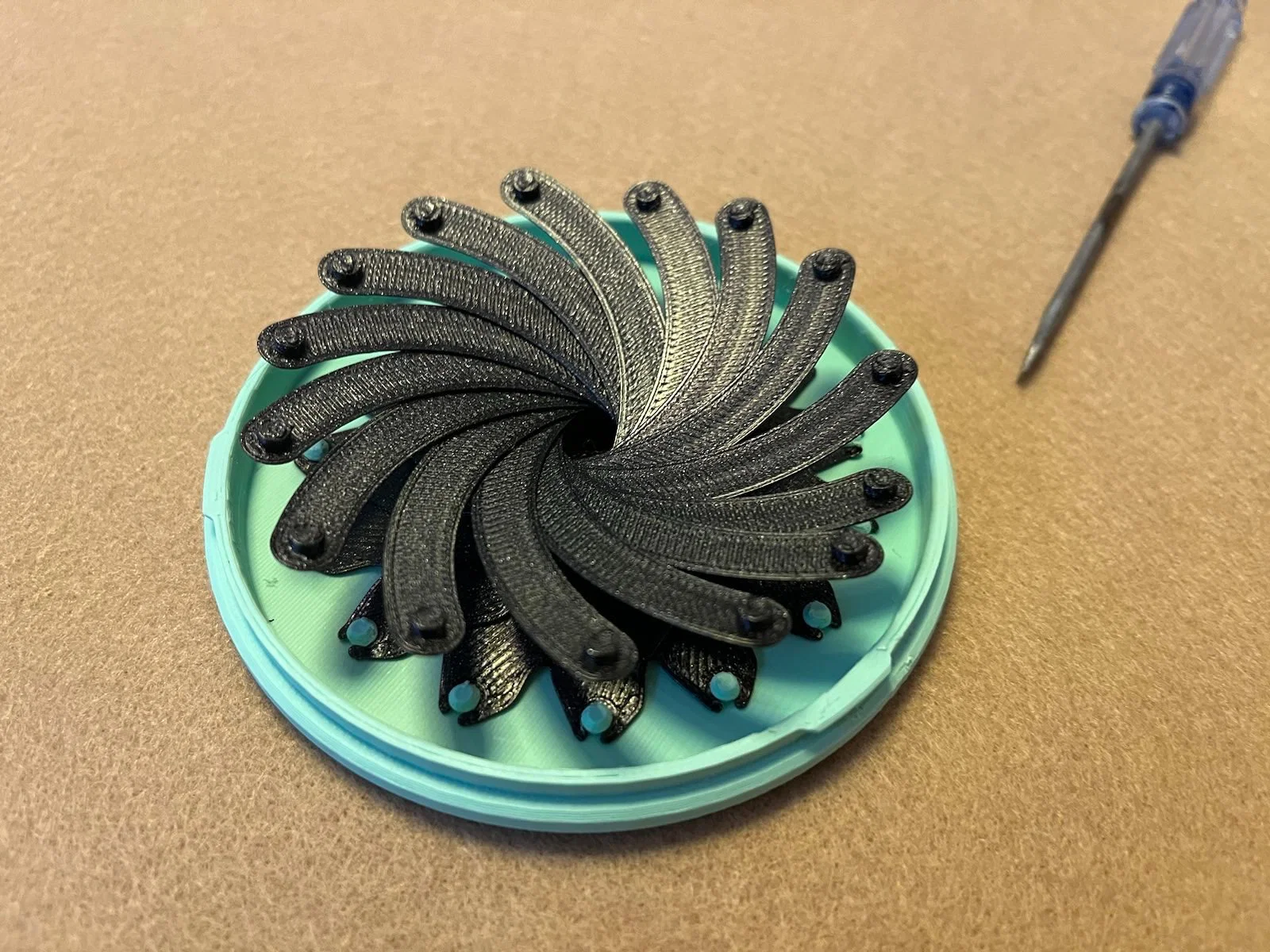

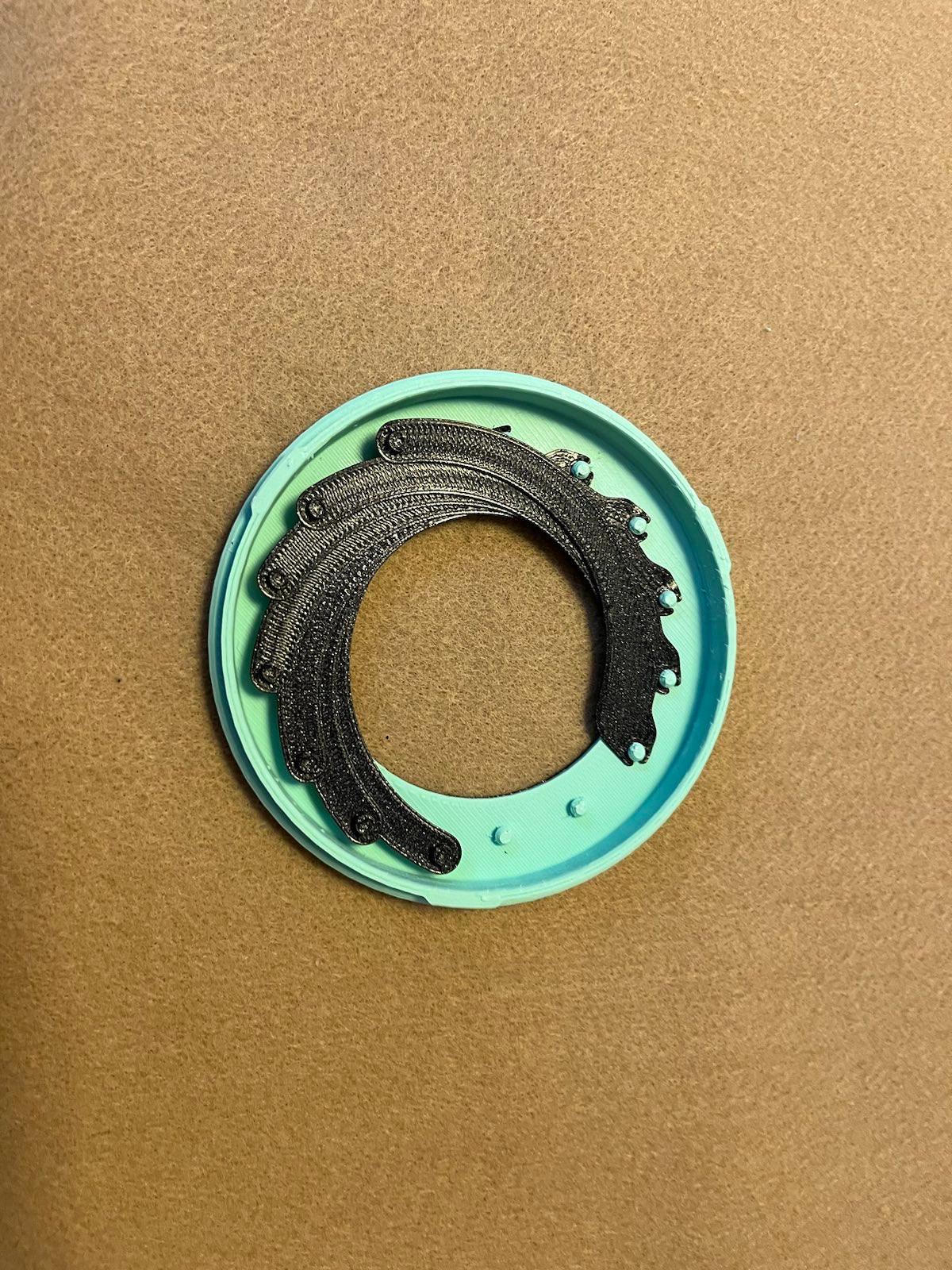

Sau khi nối xong hết leafs, canh chúng theo đúng như hình. Có thể dùng tua vít dẹp nhỏ để hỗ trợ.

bước này có thể hơi bực mình nhưng đừng lo, gần xong rồi. Để dễ hơn thì “markury” có làm một .

Bước bốn (Nối các rings):

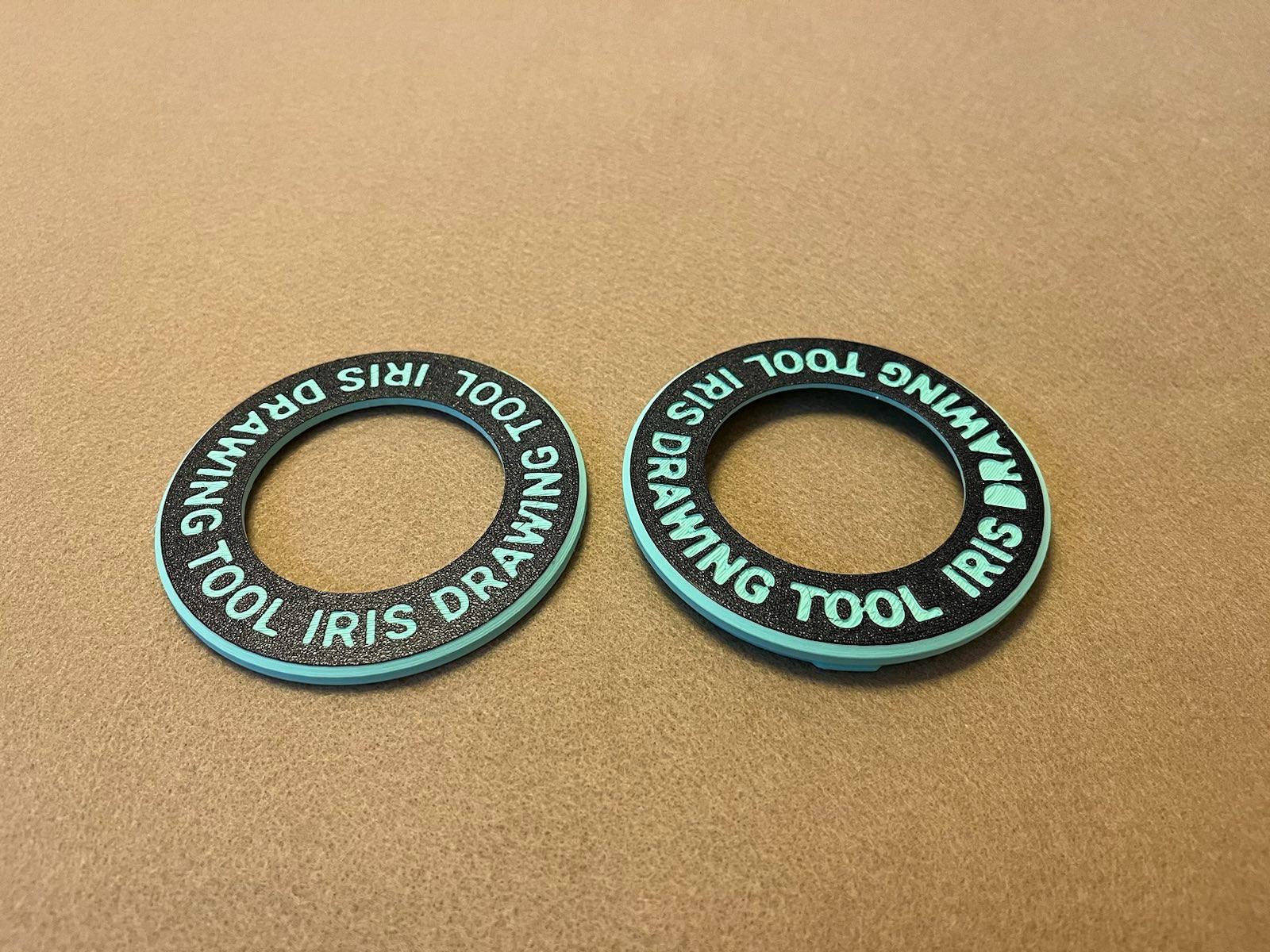

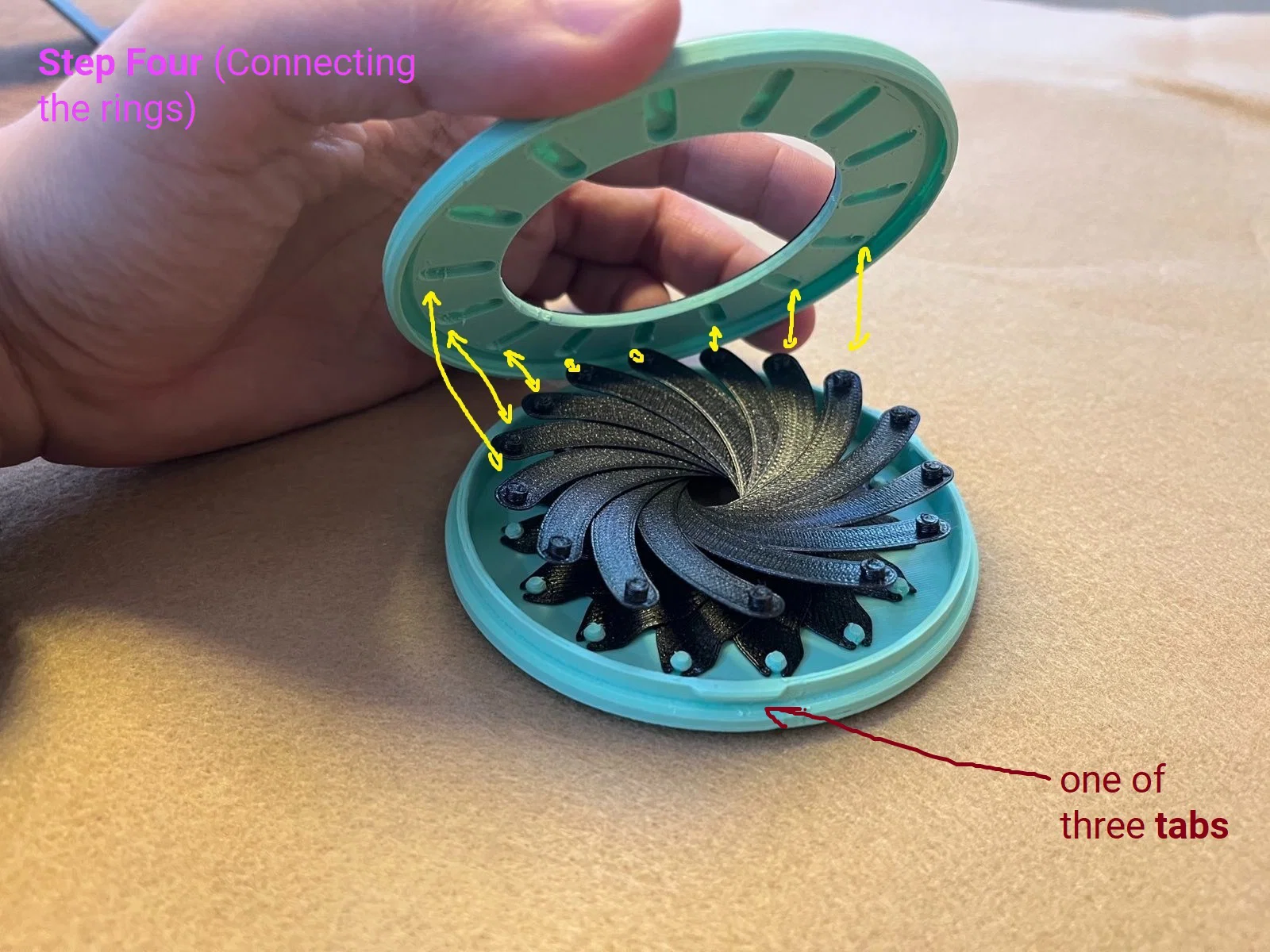

Đặt outer ring lên trên, cố gắng đưa tất cả các slider vào đúng khe của nó. Trước khi đóng lại, nhớ canh 3 cái tab trên inner ring khớp với các lỗ mở trên outer ring.

Không hiểu sao trình soạn thảo text không cho mình thêm ảnh nữa nên ảnh cho bước bốn nằm phía trên chung với ảnh của model.

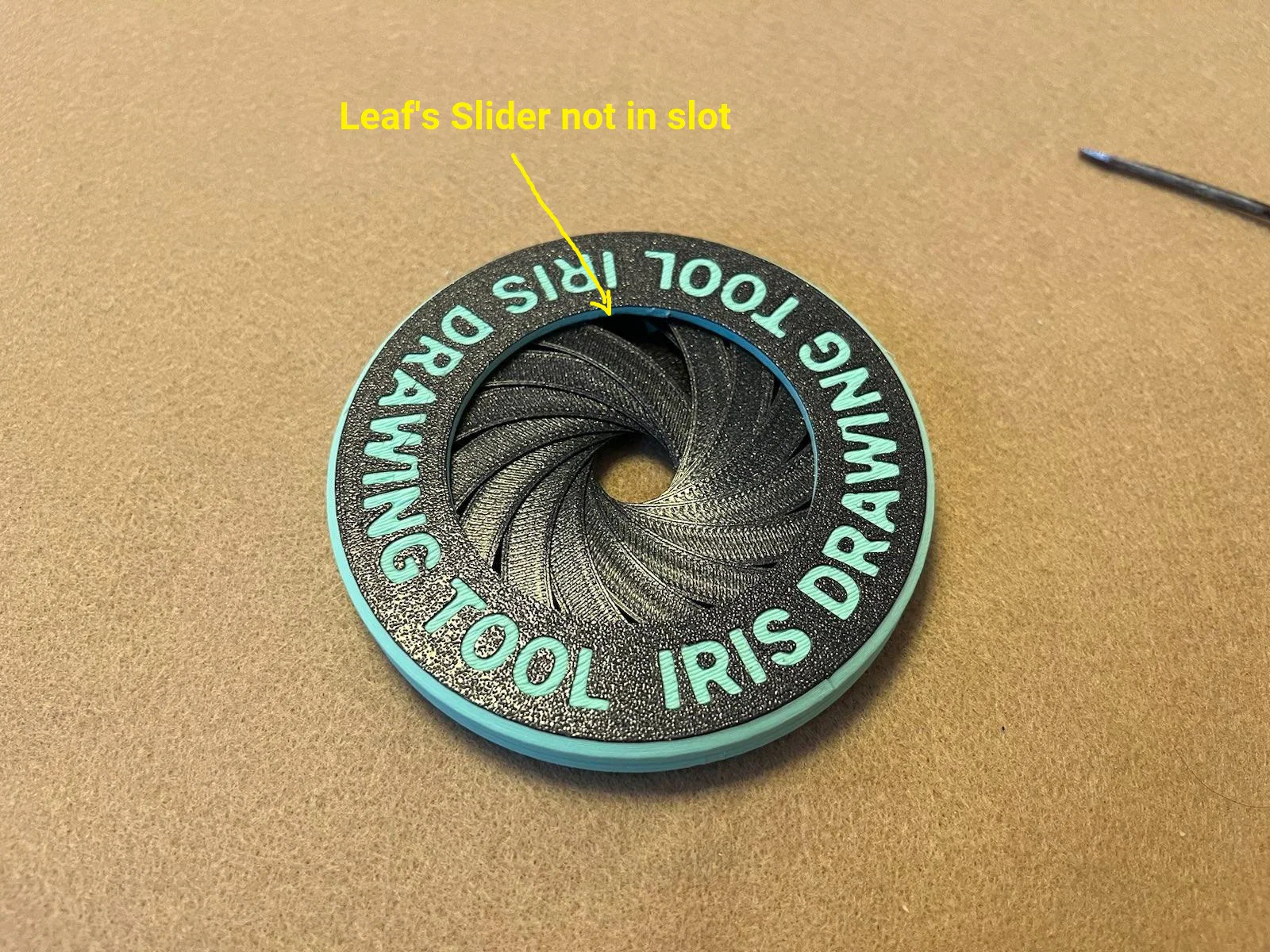

nếu sau khi đóng lại vẫn còn vài leafs chưa vào đúng vị trí thì dùng tua vít dẹp nhỏ đẩy/chỉnh cho tới khi nó “snap” vào khe.
