Hệ kệ treo spool filament V2 (Filament Spool Shelf system - V2)
Hệ bracket kệ treo spool filament V2 dùng thanh gỗ tròn 20mm hoặc 18mm (có adaptor). Lắp ngửa/úp tùy ý, xếp chồng dễ không cần đo, thanh gỗ luồn xuyên cho kệ dài, có lỗ bắt ốc và rod cap.
10.0K
Lượt Xem
516
Lượt Thích
2.2K
Lượt Tải
Cập Nhật May 03, 2026
Mô tả
cập nhật 09/05/2023: đã thêm phiên bản ID 23.6mm theo yêu cầu, hy vọng hữu ích!

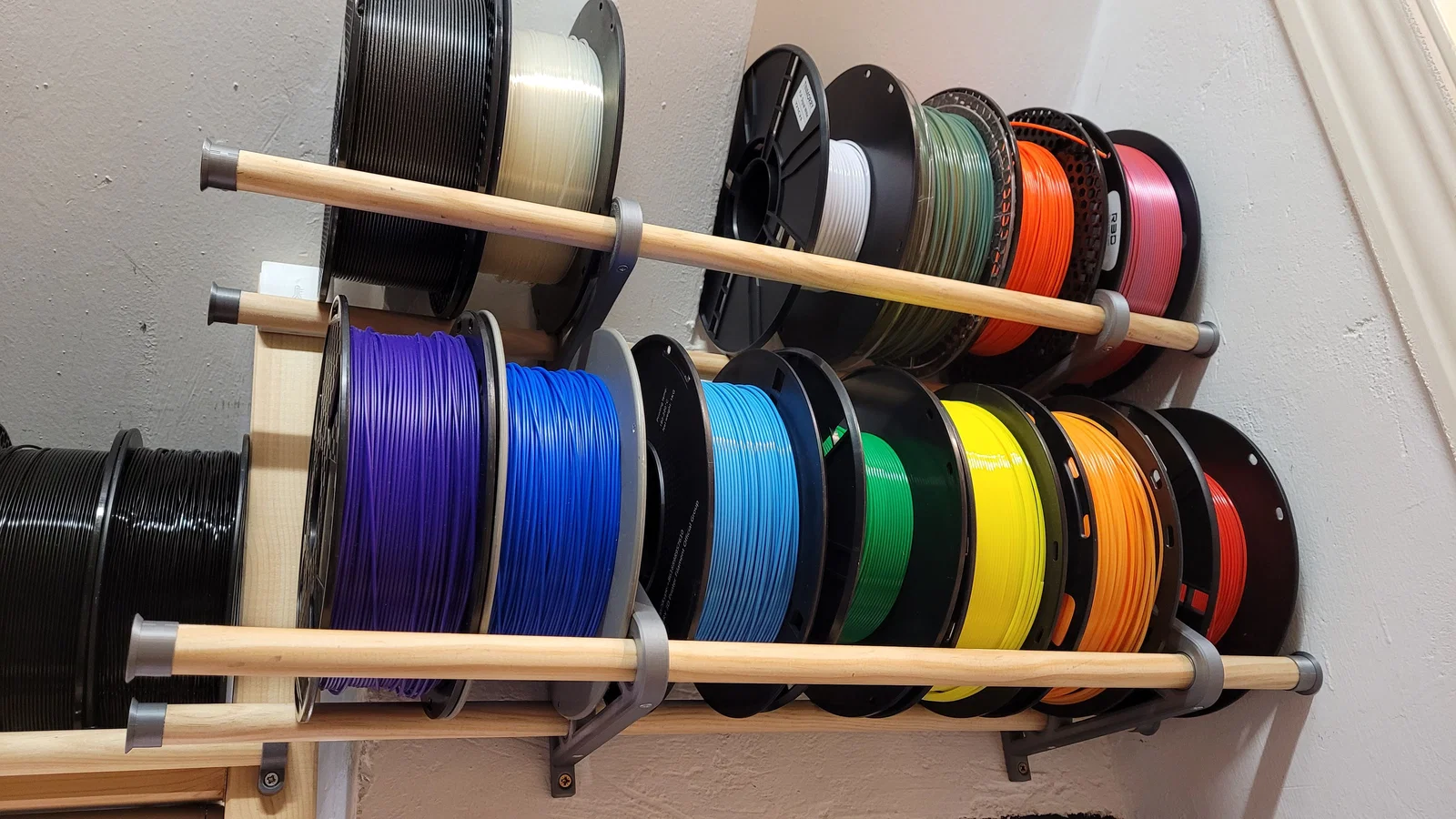

Đây là phiên bản lặp thứ hai từ thiết kế gốc của mình. Mình làm ra hệ bracket đảo chiều đơn giản này để “quản lý” cơn nghiện sưu tầm spool (xem hình).

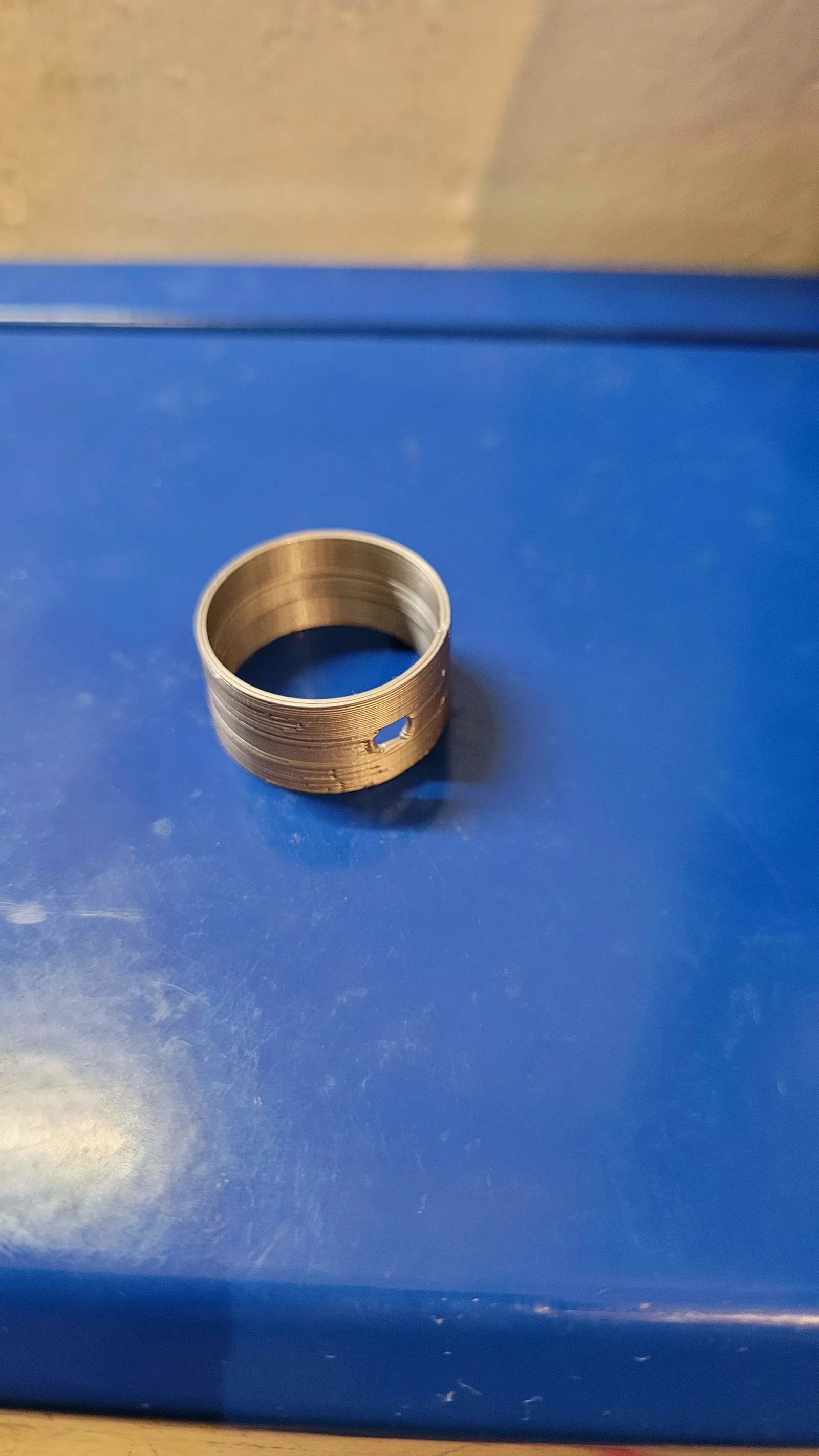

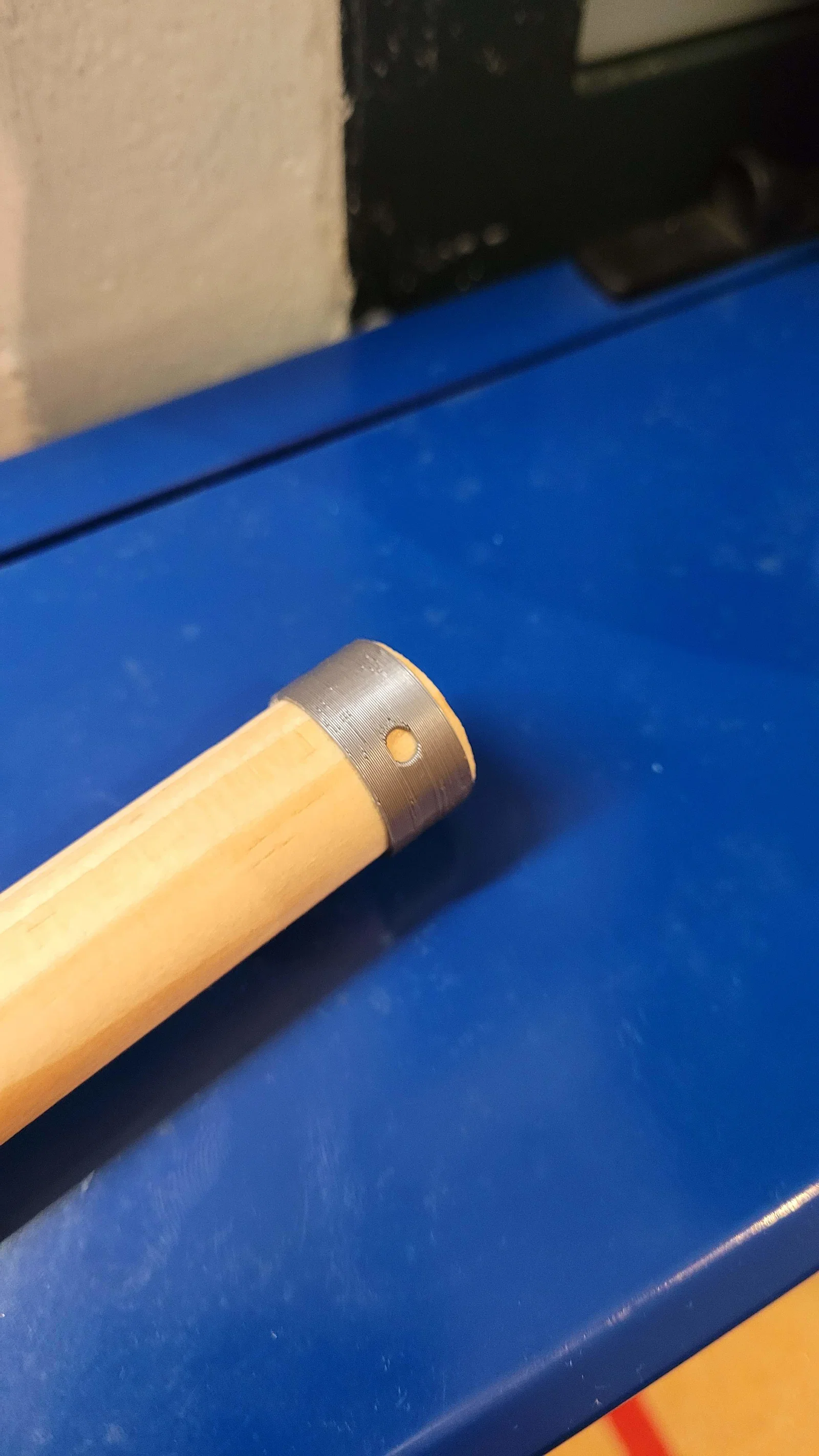

- Dùng thanh gỗ tròn đường kính 20mm (hoặc 18mm), nên bề ngang rất linh hoạt: cắt thanh theo kích thước bạn muốn. Với thanh 18mm thì dùng adaptor 18 to 20.

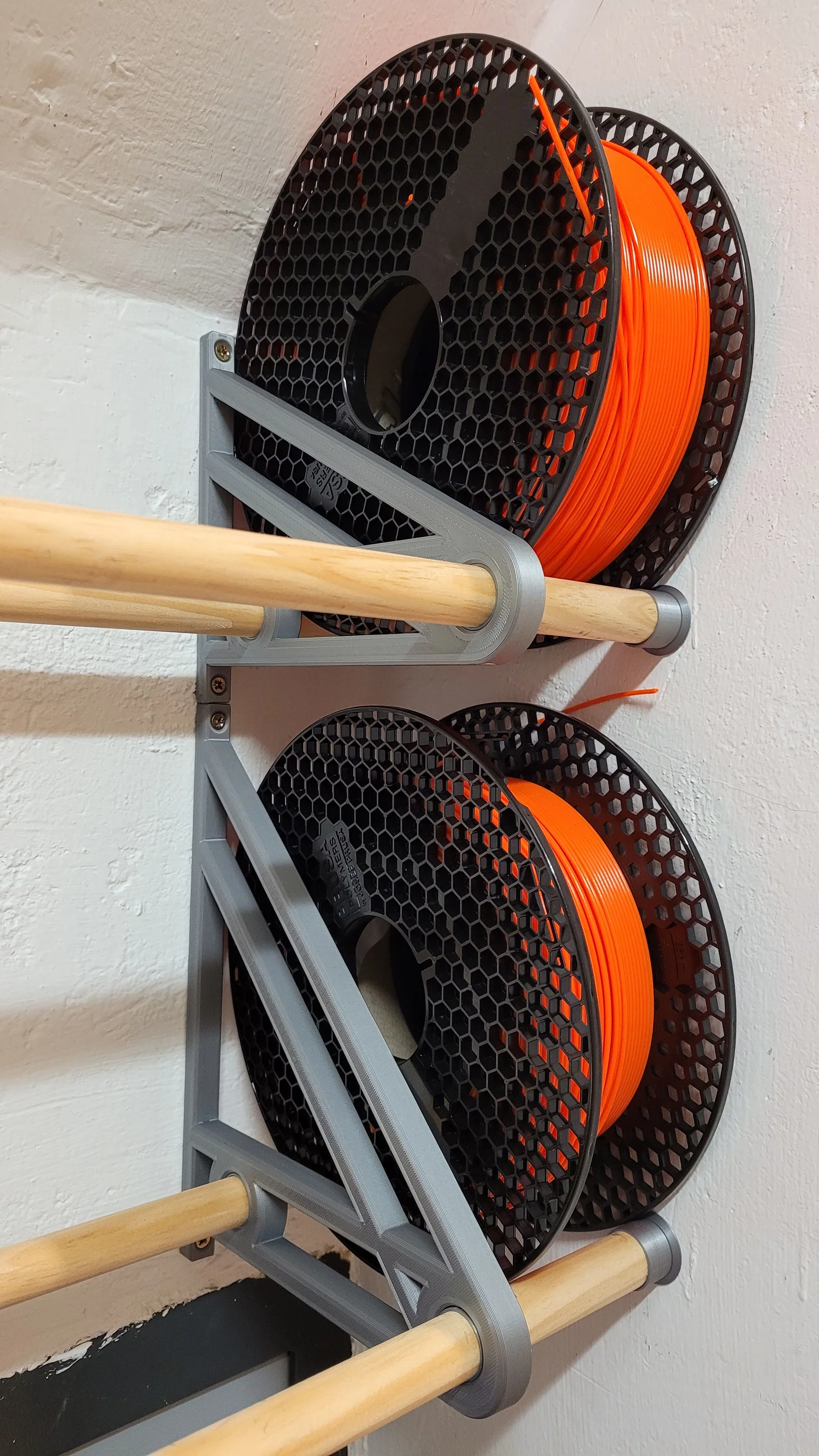

- Hệ này giờ xếp chồng (stackable) được!!! Không cần canh đo hay tính toán gì, chỉ cần lắp hàng spool kế tiếp ngay bên dưới hàng trước đó (xem hình).

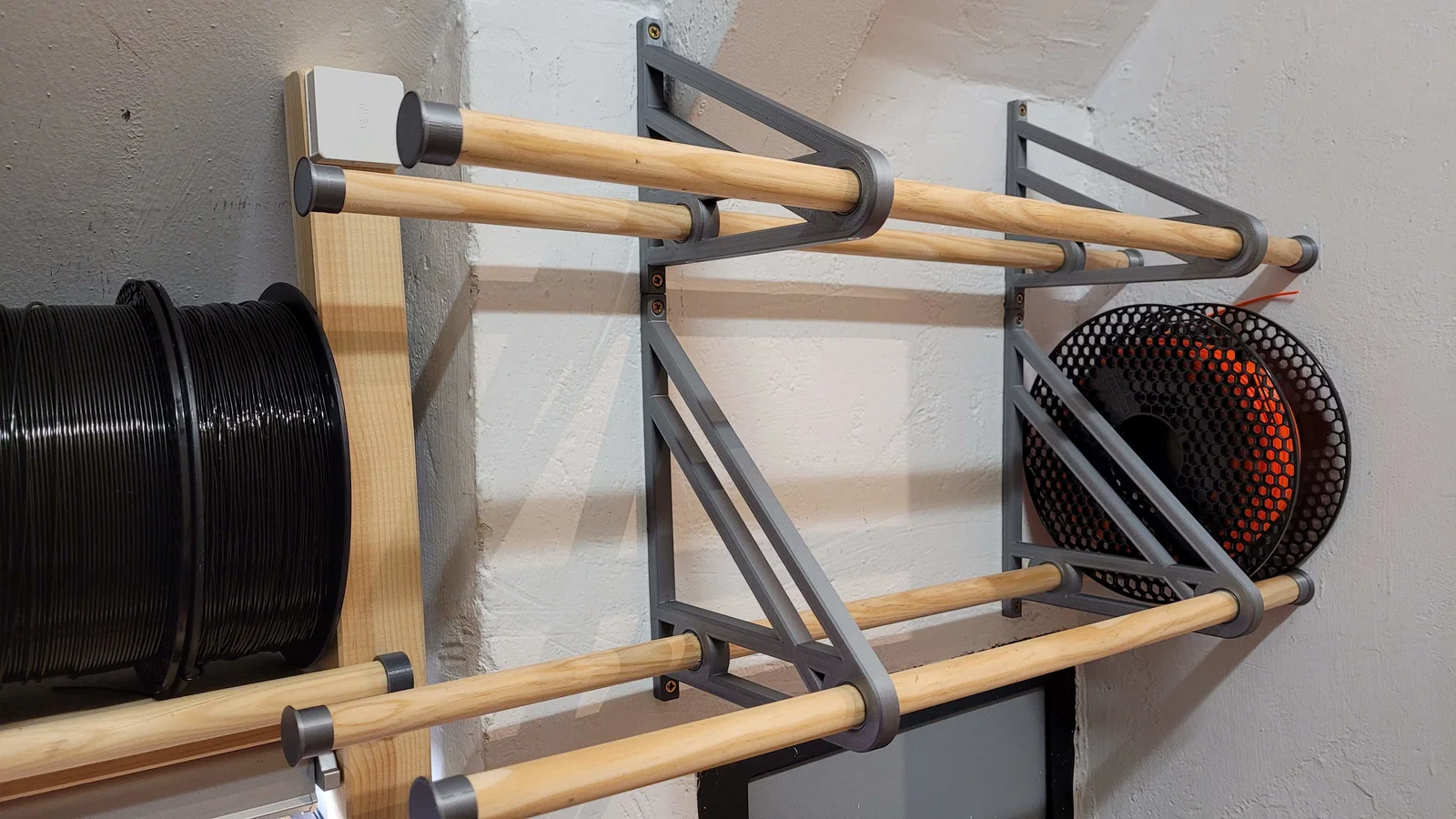

- Bracket có thể lắp ngửa hoặc lắp úp, hoặc phối hợp cả hai miễn là canh thẳng hàng.

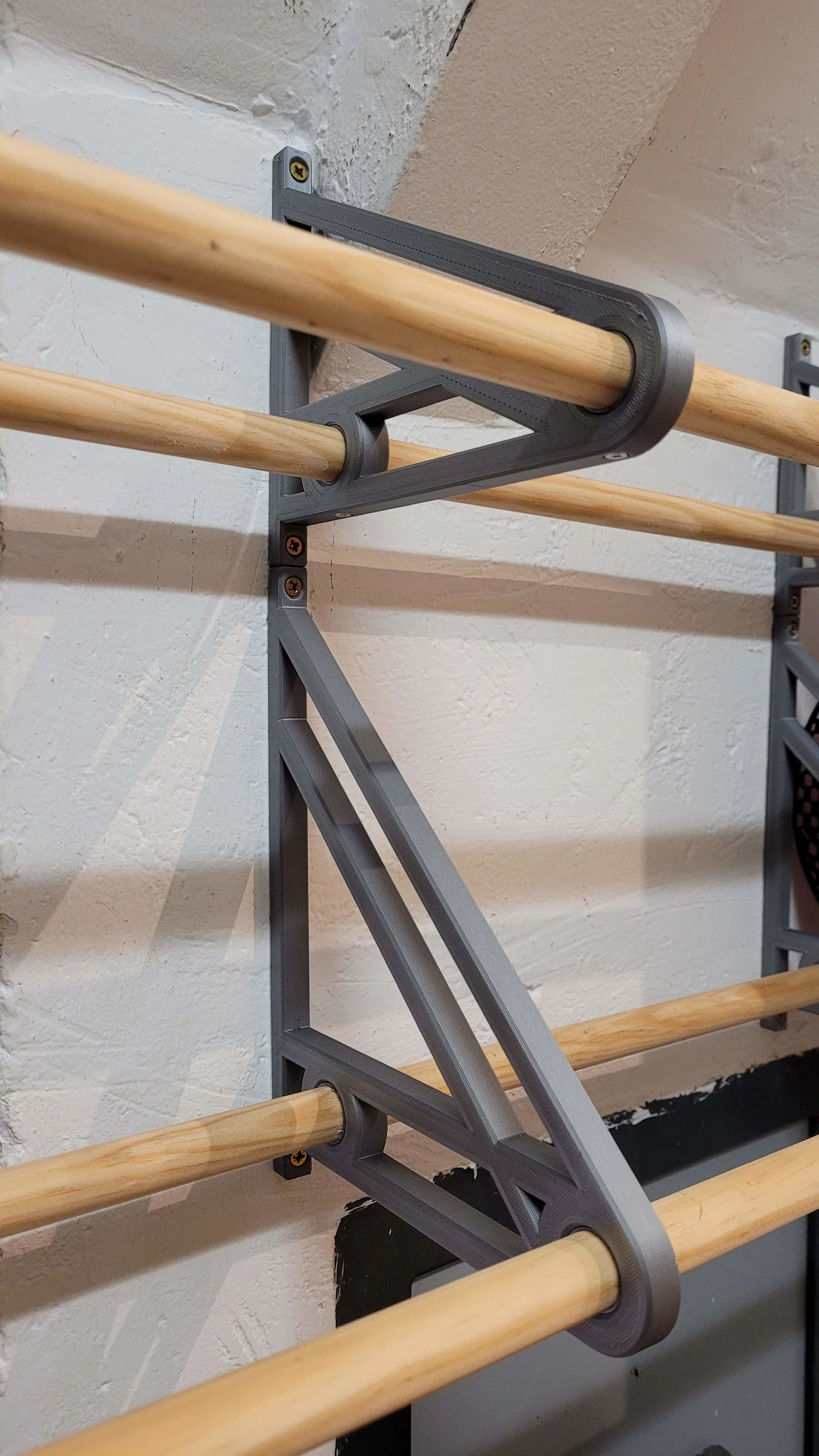

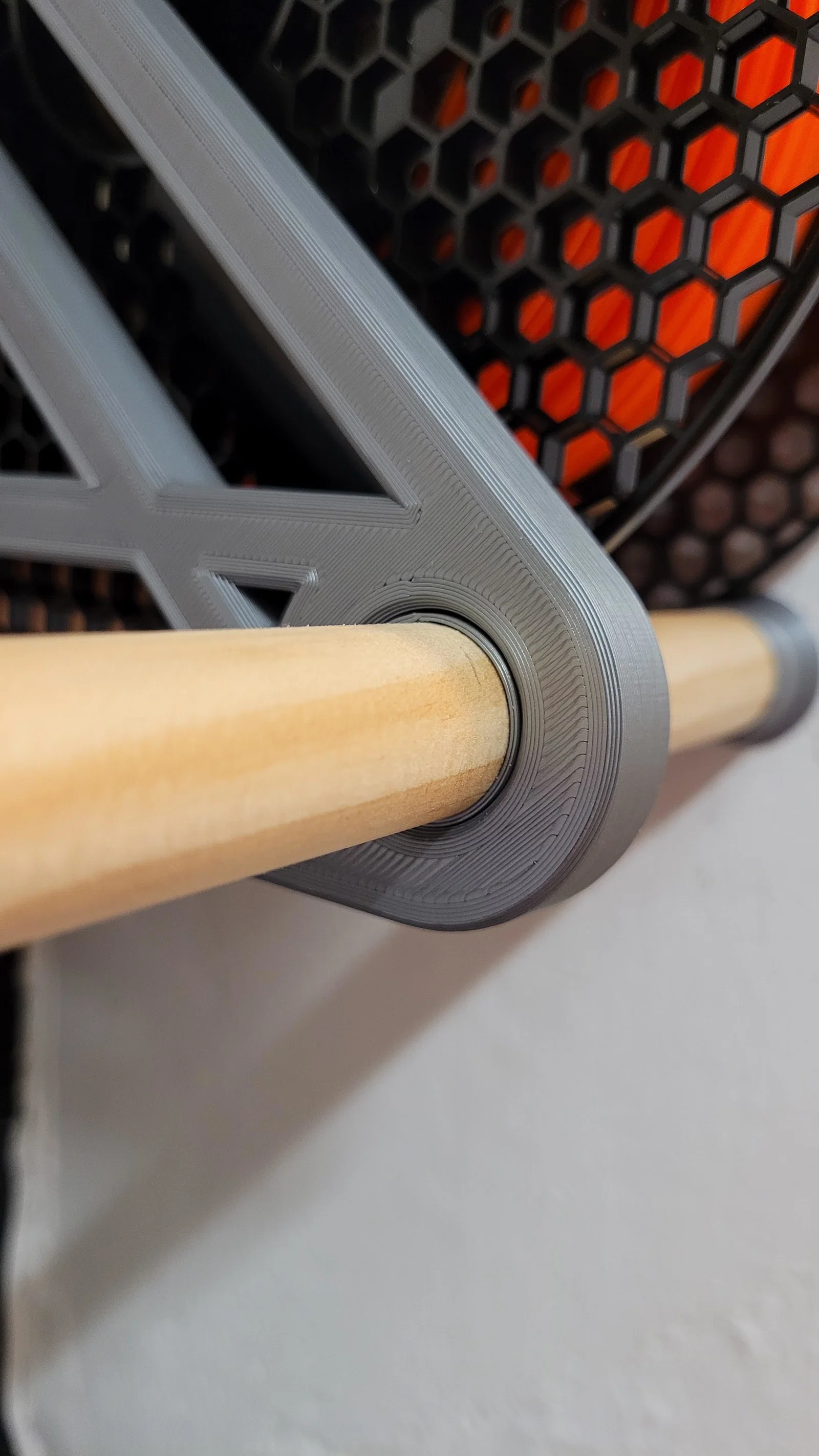

- Bracket được thiết kế để thanh gỗ có thể luồn trượt xuyên qua, nên làm kệ rất dài vẫn chắc: mỗi thanh có thể gắn bao nhiêu bracket cũng được.

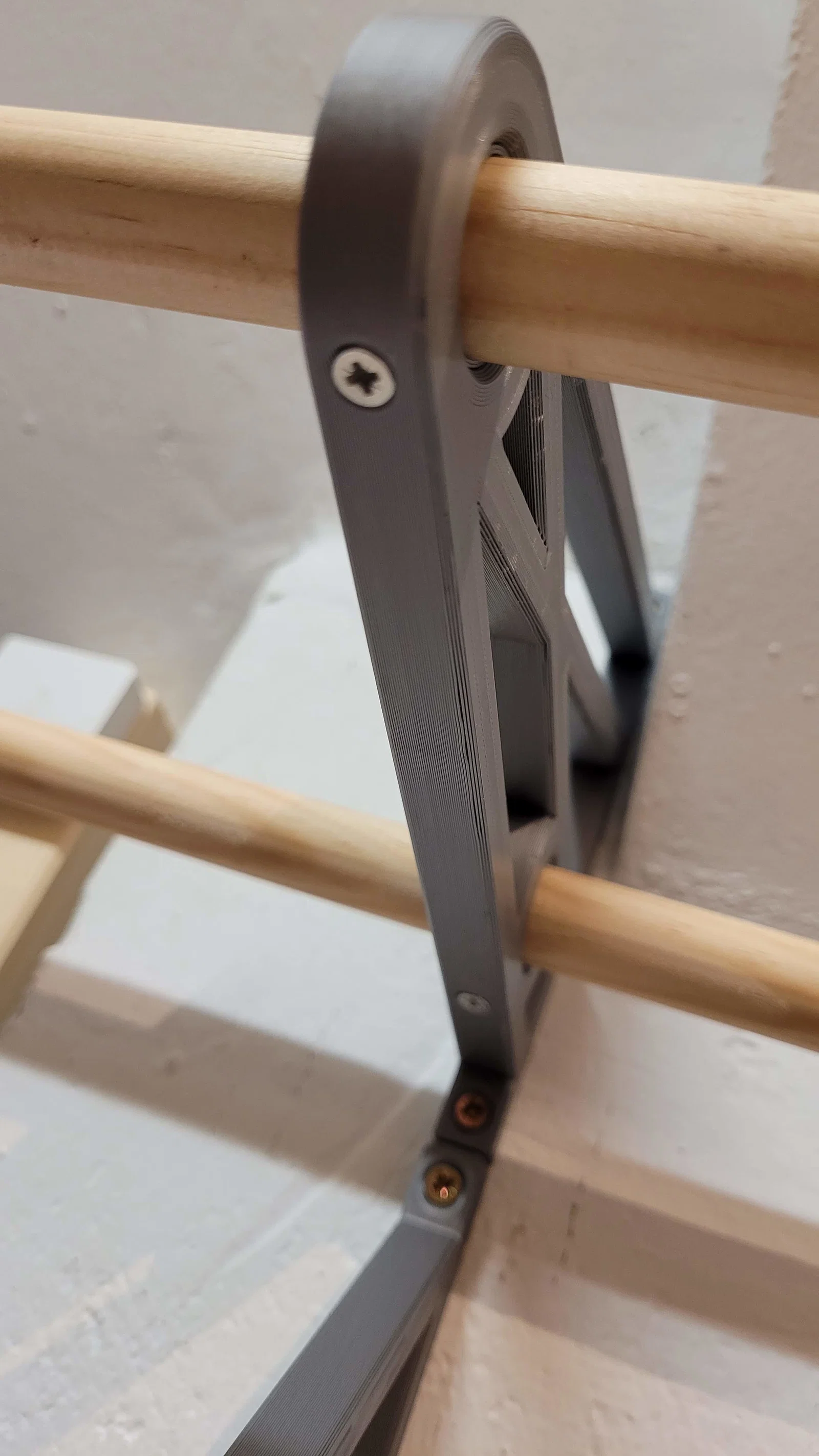

- Khi đã ưng kích thước, bracket có lỗ để bắt ốc vít nhỏ giữ hai thanh cố định, giúp khung kệ cứng cáp. Sẽ không xê dịch gì hết!

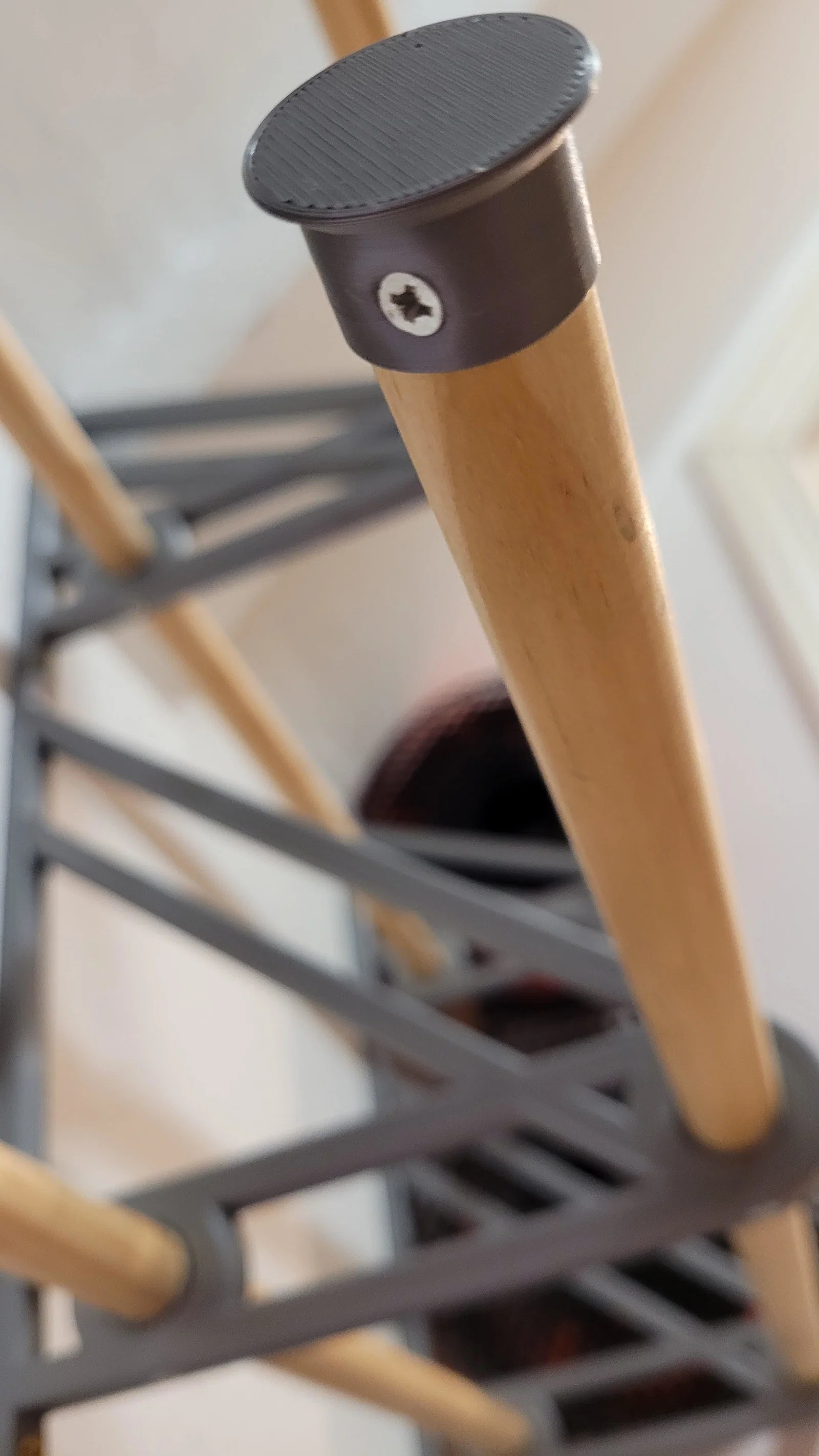

- Mình thêm một số nắp chụp đầu thanh (rod cap) để hệ linh hoạt hơn nữa.
Hy vọng giúp được mọi người!
