Bánh xe parametric (F360) – Wheel parametric (F360)

Đây là thành quả từ khóa “3D Modeling in Fusion 360” của Prusa Academy. Trước đó mình đã dựng cái bánh xe này bằng OpenSCAD, bạn có thể xem ở đây:

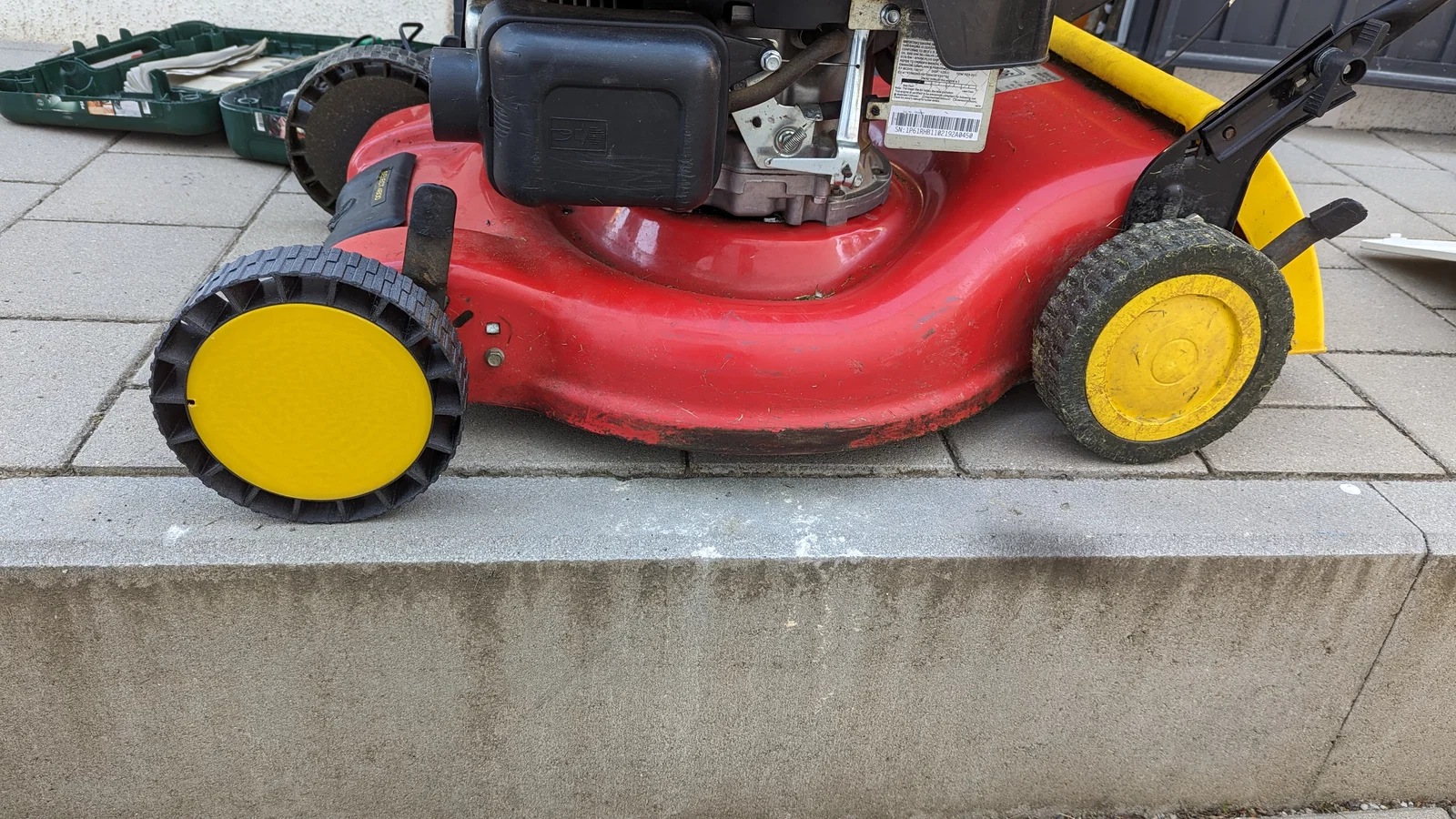

Các file mình upload được làm theo đúng bánh xe của máy cắt cỏ Wolf A4600 của mình. Bản này đường kính 170mm và ngàm trục (axle mount) 12mm.

Lắp ráp khá đơn giản. Lấy đầu tuýp (nut bit) 17, tháo đai ốc ra rồi thay bánh mới vào.

Nếu bạn chưa chắc phần in ra có vừa với kiểu lắp/mounting mong muốn không, hãy dùng part test Shape-Cylinder.3mf. Bạn có thể chỉnh “negative volume” để khớp với kích thước đo thực tế.

Part test này cũng dùng làm spacer được. Lắp spacer lên trục, đặt bánh xe vào và nếu cần thì thêm một spacer nữa trước khi siết đai ốc.

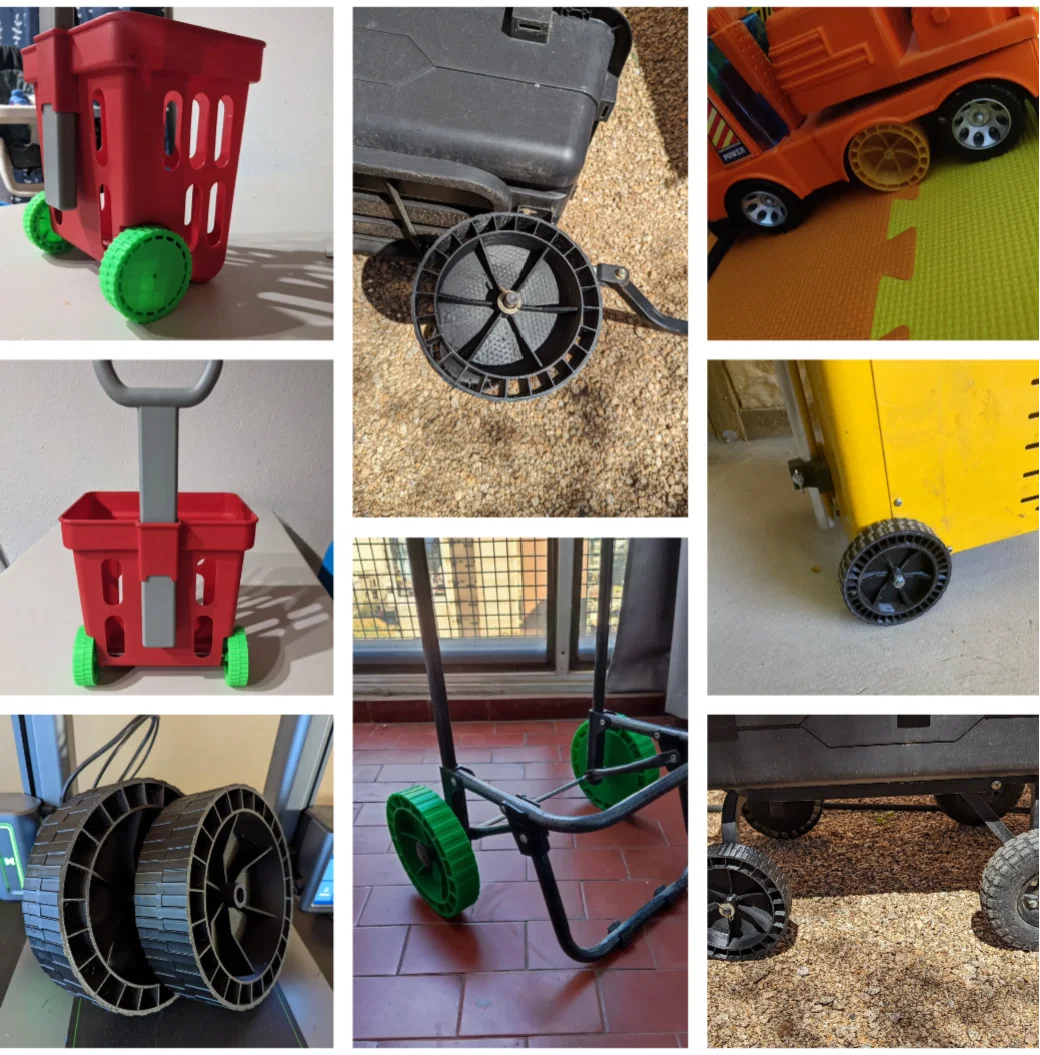

Bánh xe thay thế này cũng có thể dùng cho bất cứ mục đích nào bạn nghĩ tới. Nó được tối ưu về thời gian in và độ ổn định. Ban đầu mình thiết kế cho máy cắt cỏ. Hàng xóm hỏi có gắn vừa cho cái barbecue của ảnh không, nên mình làm nó dạng parametric.

Nó có thể scale theo bất kỳ kích thước nào bạn cần, nên rất hợp cho nhiều ứng dụng khác nhau.

Bản in của bánh xe này đã gắn trên máy cắt cỏ hơn một năm, cho thấy thiết kế rất ổn định và bền bỉ. Dù máy cắt cỏ phải chịu lực và mài mòn khá nhiều, bánh vẫn giữ được hình dạng và hoạt động bình thường.

Trong Design Workspace, vào Modify → Change Parameters.

Mình cũng đã thêm file Fusion, nên cứ thoải mái remix, share và in nhé.

cheers
