Giá đỡ quạt mainboard Creality K1 (thêm quạt 4010)
Giá đỡ (bracket) gắn quạt mainboard Creality K1 trực tiếp lên mainboard và bổ sung thêm 1 quạt 4010 để làm mát MCU khi máy idle. Cần tháo 3 ốc và chỉnh printer.cfg (cần quyền root) để điều khiển quạt theo nhiệt độ.
Mô tả

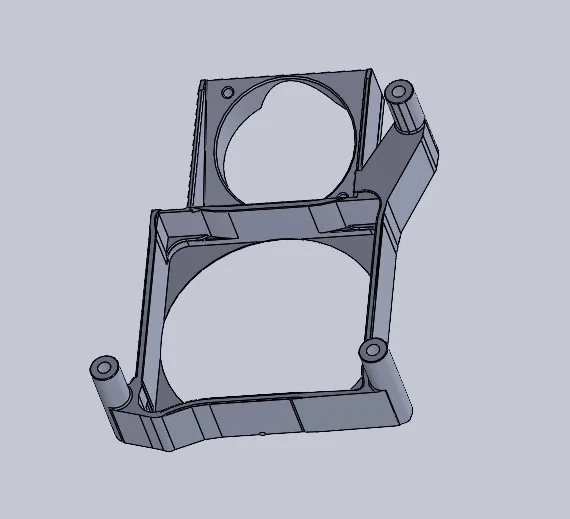

Cái bracket này dùng để gắn quạt mainboard (hiện đang được bắt vít vào nắp đáy) trực tiếp lên mainboard, đồng thời thêm một quạt 4010 nữa. Bạn tháo 3 con ốc đang cố định mainboard và thay bằng bracket + 3 ốc M3 SHCS.
Mình muốn làm mát MCU ngay cả khi máy in đang idle, nhưng do quạt mainboard hiện tại lại bị điều khiển chung với quạt heatbreak, nên mình phải nối thêm một quạt thứ hai vào cổng extra fan trên mainboard. Quạt này có thể điều khiển theo nhiệt độ. Bạn sẽ cần quyền root để chỉnh file printer.cfg.
Comment (vô hiệu hóa) phần này:
[temperature_sensor mcu_temp]
sensor_type: temperature_mcu
min_temp: 0
max_temp: 100
Thêm phần này:
[temperature_fan MCU_fan]
pin: PA0
kick_start_time: 0.8
off_below: 0.1
max_power: 1.0
sensor_type: temperature_mcu
control: pid
min_temp: 0
max_temp: 100
pid_kp: 1.0
pid_ki: 0.5
pid_kd: 2.0
min_speed: 0.1
max_speed: 0.8
target_temp: 38
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
