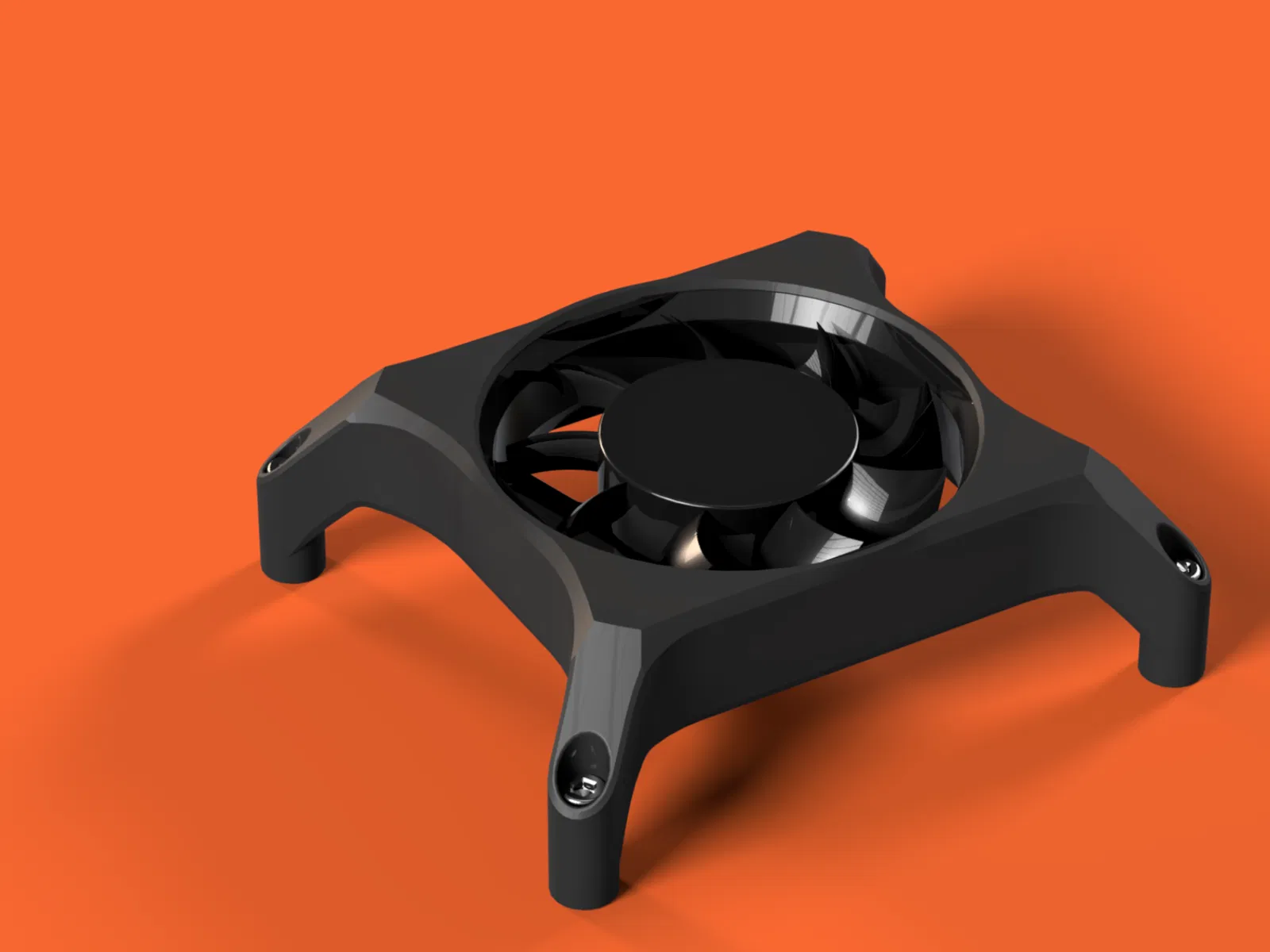

Bộ Đế Quạt Bo Mạch Mk2 - Dòng Creality K1

Tôi thiết kế ra mấy cái này vì hai lý do. Thứ nhất, cái vụ mà giữ cái tấm đáy với cái dây quạt còn dính vô bo mạch đúng là phiền phức.

Còn thứ hai, lúc in ABS á, tôi giật mình khi rờ vô thấy cái khung máy nóng hổi. Với lại, tôi hông có thích cái kiểu mà mọi thứ điện tử thì bị vây quanh bởi cái bộ tản nhiệt mà chỉ có hai cái lỗ nhỏ xíu để làm mát.

Nên tôi gỡ luôn cái tấm đáy ra cho xong 😁

Nhưng mà nếu bạn muốn xài cái đế quạt này mà vẫn muốn gắn cái tấm đáy vô thì khỏi lo. Vẫn còn đủ chỗ để gắn vô mà. Dù sao thì cái quạt với cái lỗ trên tấm đáy nó cũng hông có thẳng hàng tuyệt đối đâu, nhưng mà chắc cũng hông ảnh hưởng gì tới luồng gió đâu.

Cách lắp đặt

1. Tháo tấm đáy ra rồi vặn con ốc quạt ra.

2. Tháo ba con ốc này trên bo mạch ra.

3. Tiếp theo, bạn gắn cái quạt vô cái đế này.

4. Cuối cùng, siết cái đế này vô bo mạch:

K1 - Dùng 3 con ốc (M3x18) lúc nãy để vặn quạt.

• Tùy chọn: Nếu bạn bị ám ảnh bởi sự đối xứng giống tôi 😁, bạn có thể gắn thêm con ốc thứ tư vô cái lỗ còn lại. Dùng ốc M3 từ 4 đến 10mm là vừa.

K1 Max - Dùng 3 con ốc (M3x6) lúc nãy bạn tháo ra từ bo mạch

Cài đặt in đề xuất:

• Nozzle: 0.4
• Layer height: 0.2
• Perimeters: 3
• Top/Bottom layer: 4
• Infill: 20%
• Không cần Support

Nhật ký thay đổi:

25 tháng 8 năm 2023 - Ra mắt MK2

Sửa lỗi/cải tiến:

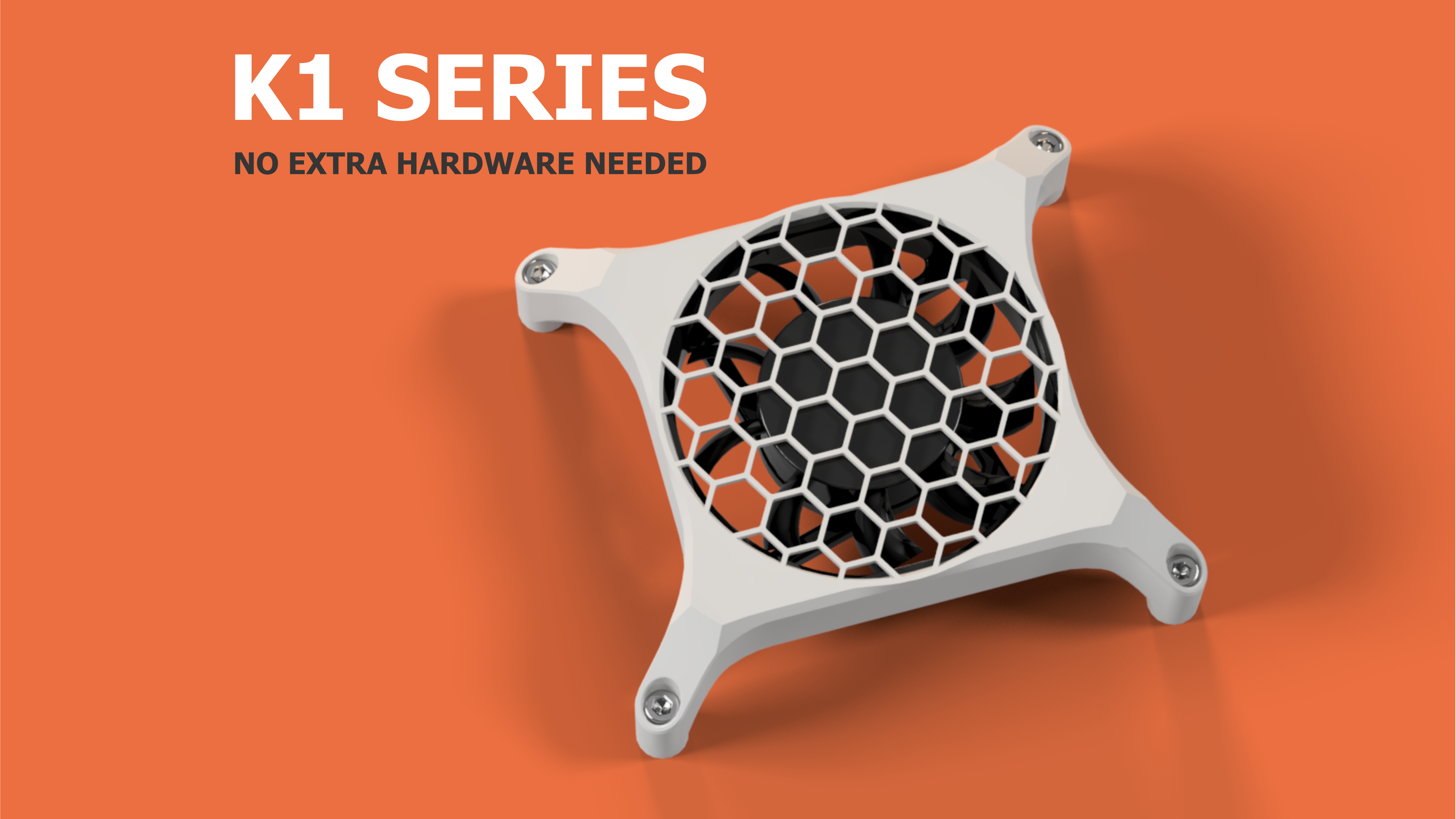

• Cơ chế khóa snap-in mới để gắn quạt vô đế. Do đó, K1 Max giờ đây hoàn toàn tương thích “không cần thêm phụ kiện” với mod này.
• Thêm không gian bên trong đế cho dây quạt.
• Dung sai ốc được điều chỉnh.
• Chiều cao đế quạt đã được giảm.

Thêm tính năng:

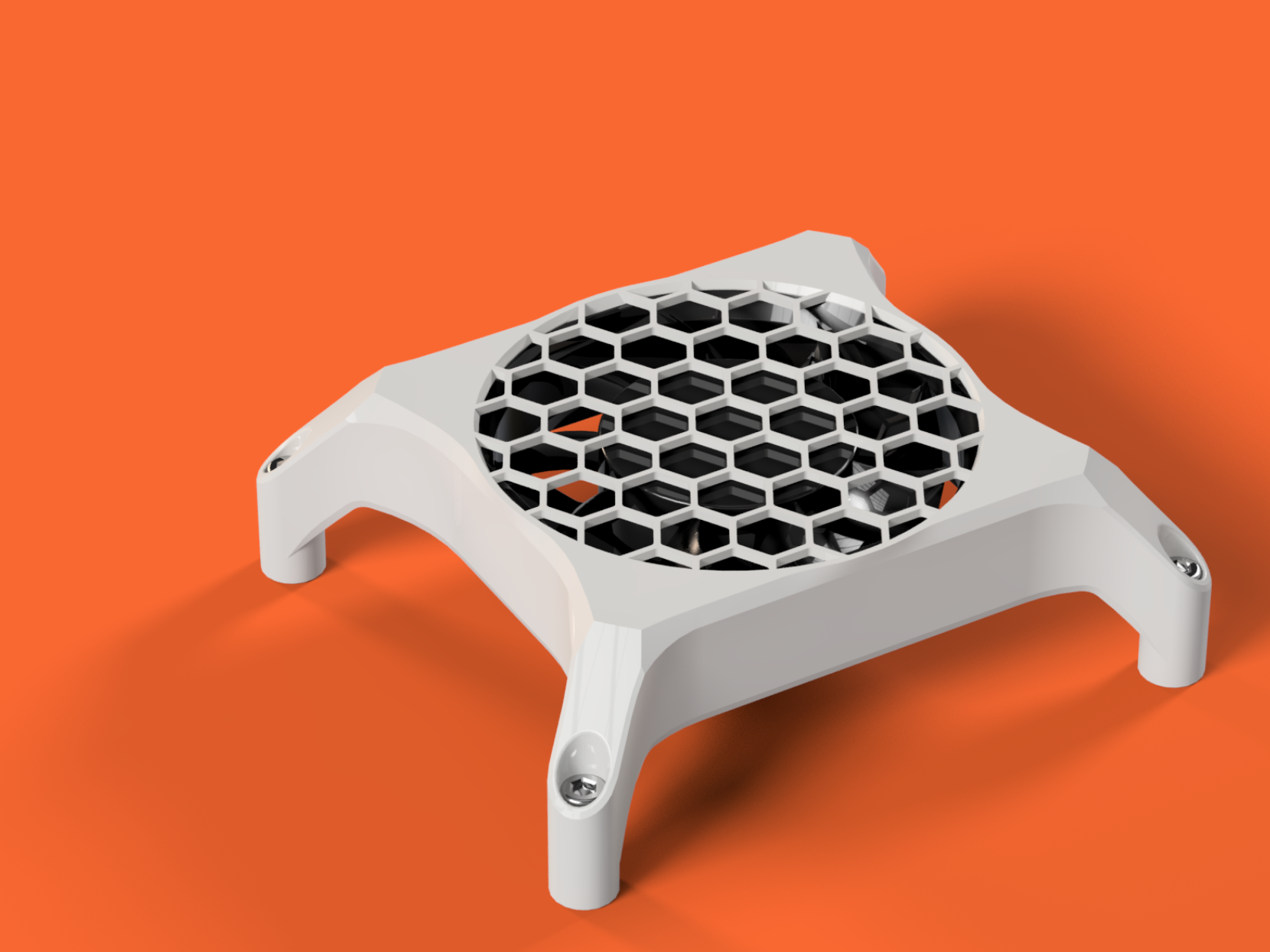

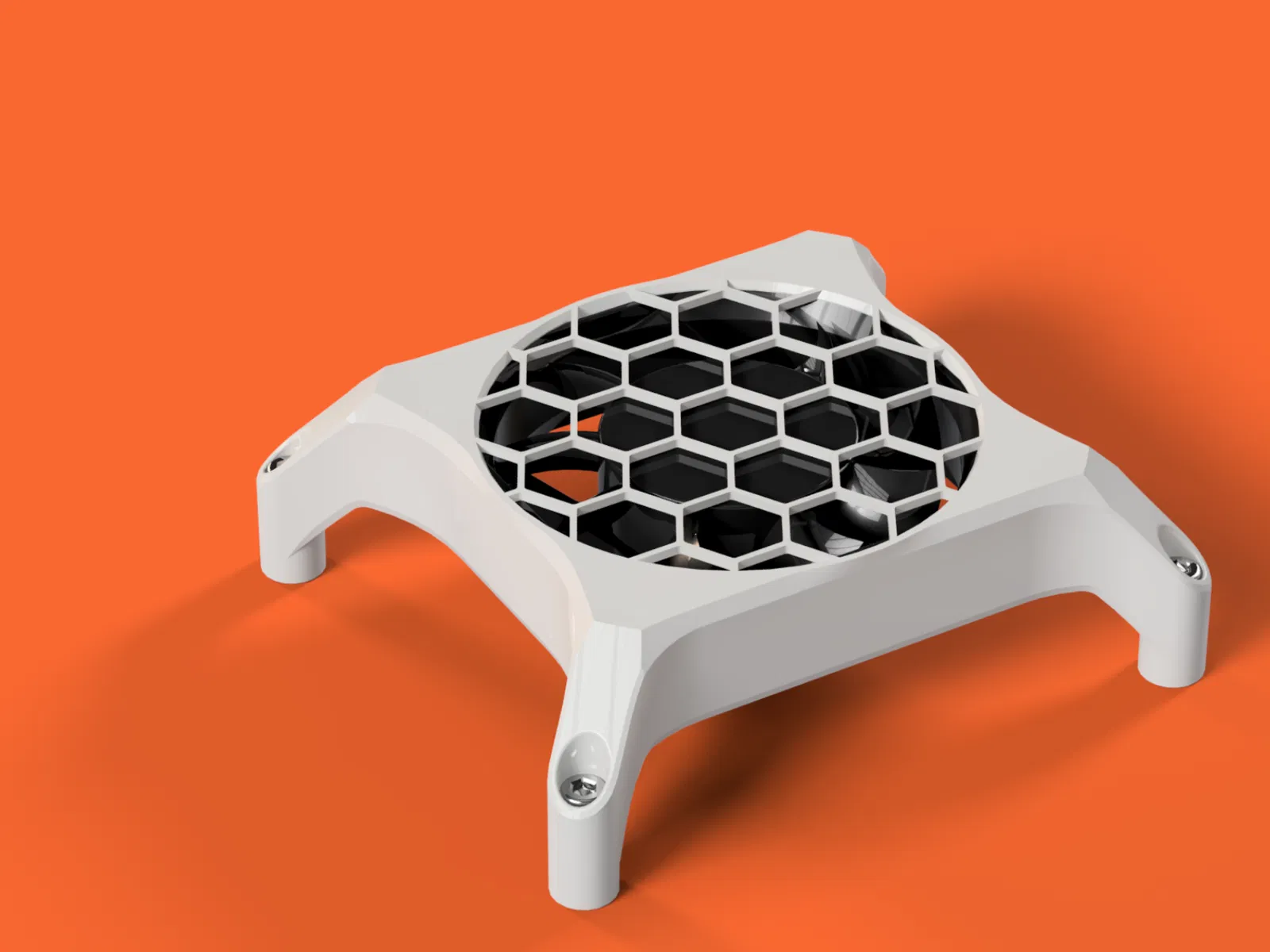

• Thêm phiên bản lưới quạt họa tiết lục giác.

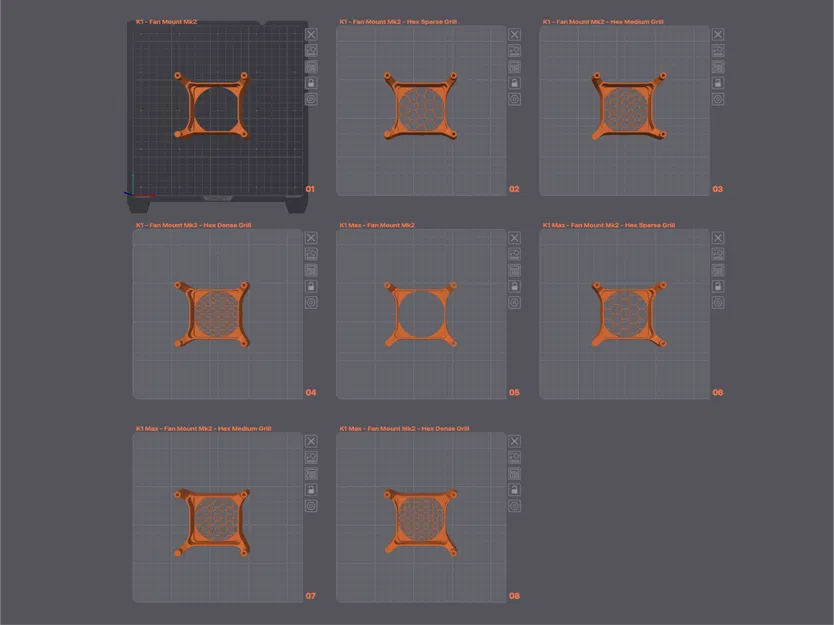

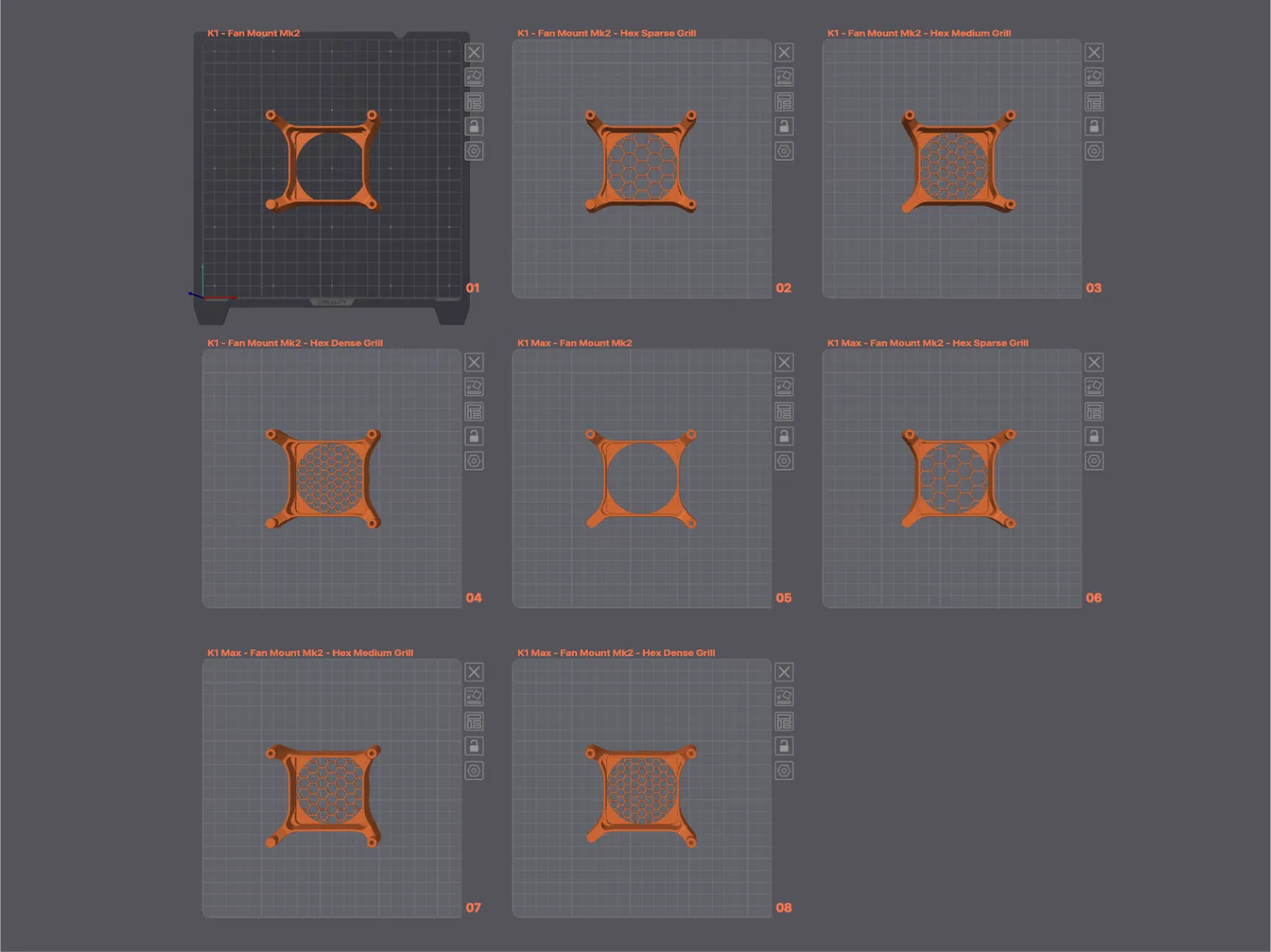

• Thêm file OrcaSlicer 3mf.

31 tháng 7 năm 2023 - Ra mắt lần đầu (MK1)
