Bambu Lab X1C LED Riser tích hợp tấm tản sáng và khay lưu trữ Gridfinity!

Tác giả Otter

Lượt tải
198
Lượt thích
54
Lượt coi
2.923

File 31 3,6 MB

  • LED_Riser_X1C_riser_no_magnets_front_left_v2_1777814970.stlSTL · 82 KB
  • LED_Riser_X1C_riser_no_magnets_front_right_v2_1777814972.stlSTL · 84,2 KB
  • LED_Riser_X1C_LED_right_rear_V1_1777814973.stlSTL · 79,5 KB
  • LED_Riser_X1C_LED_left_rear_V1_1777814974.stlSTL · 87,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

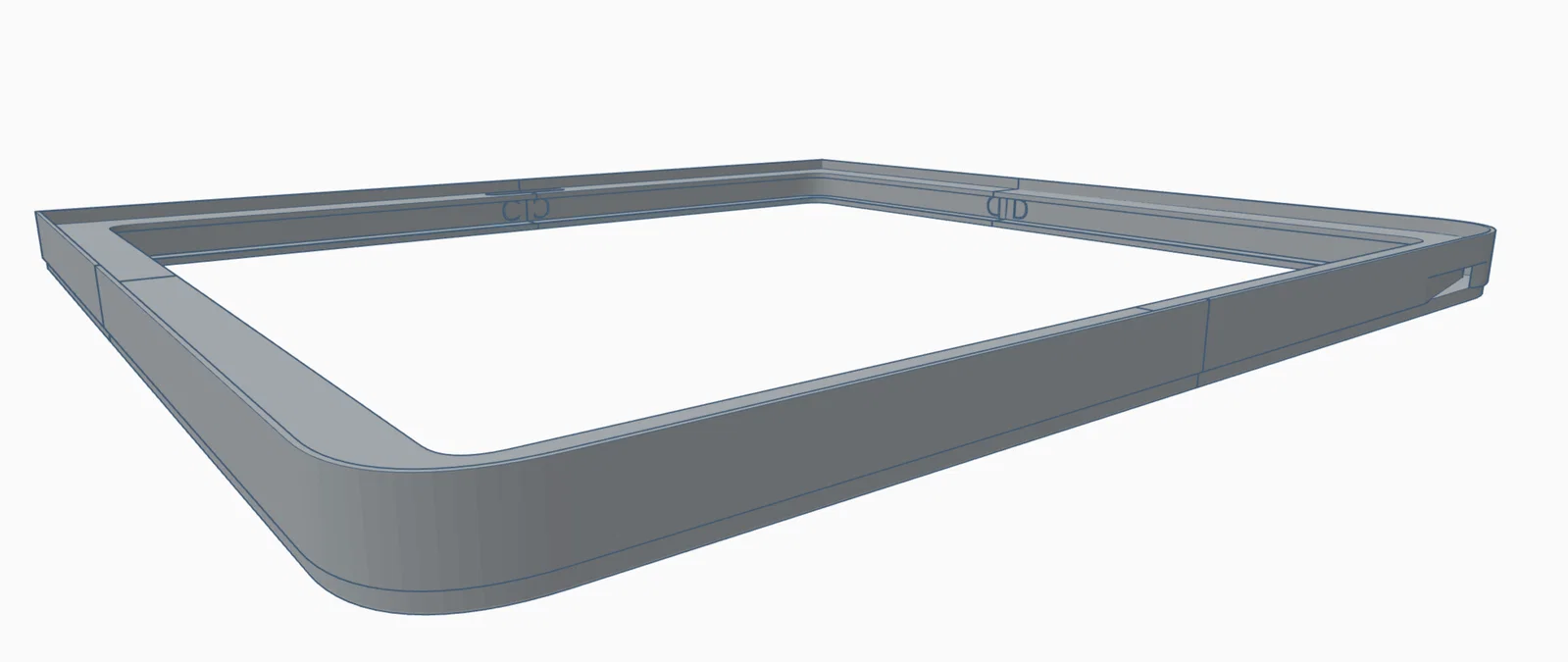

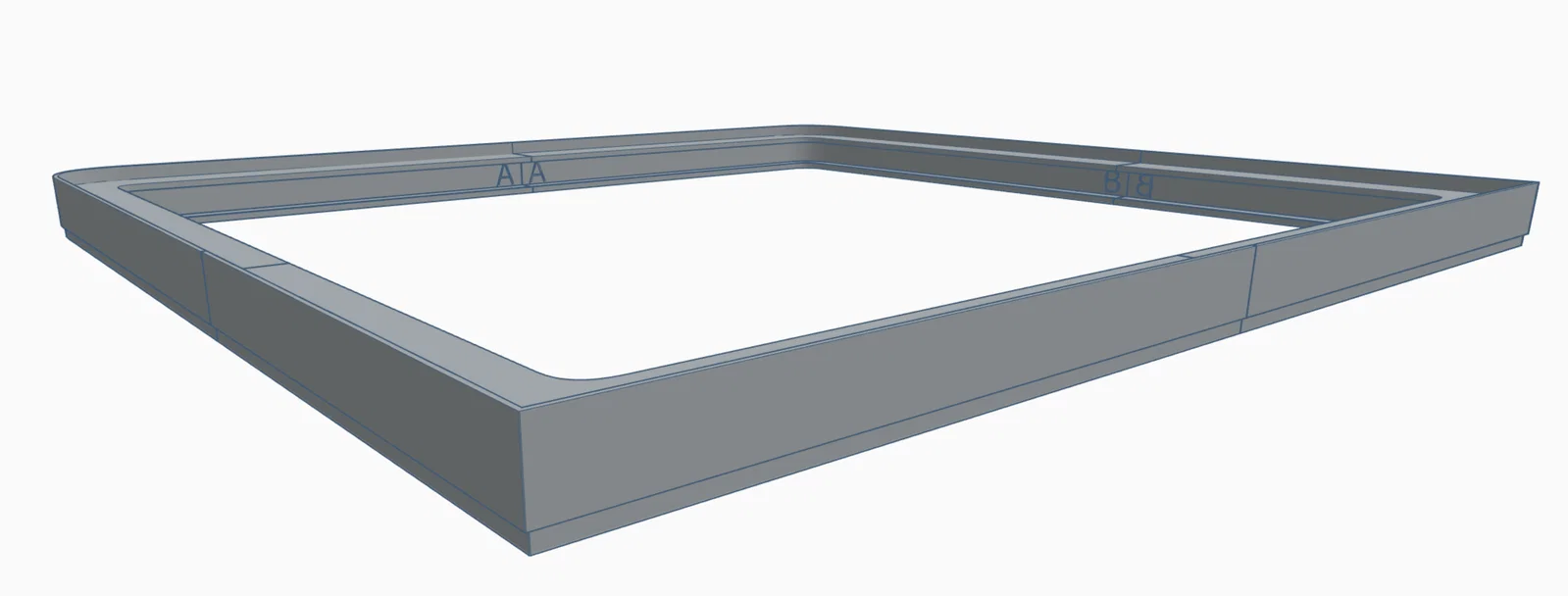

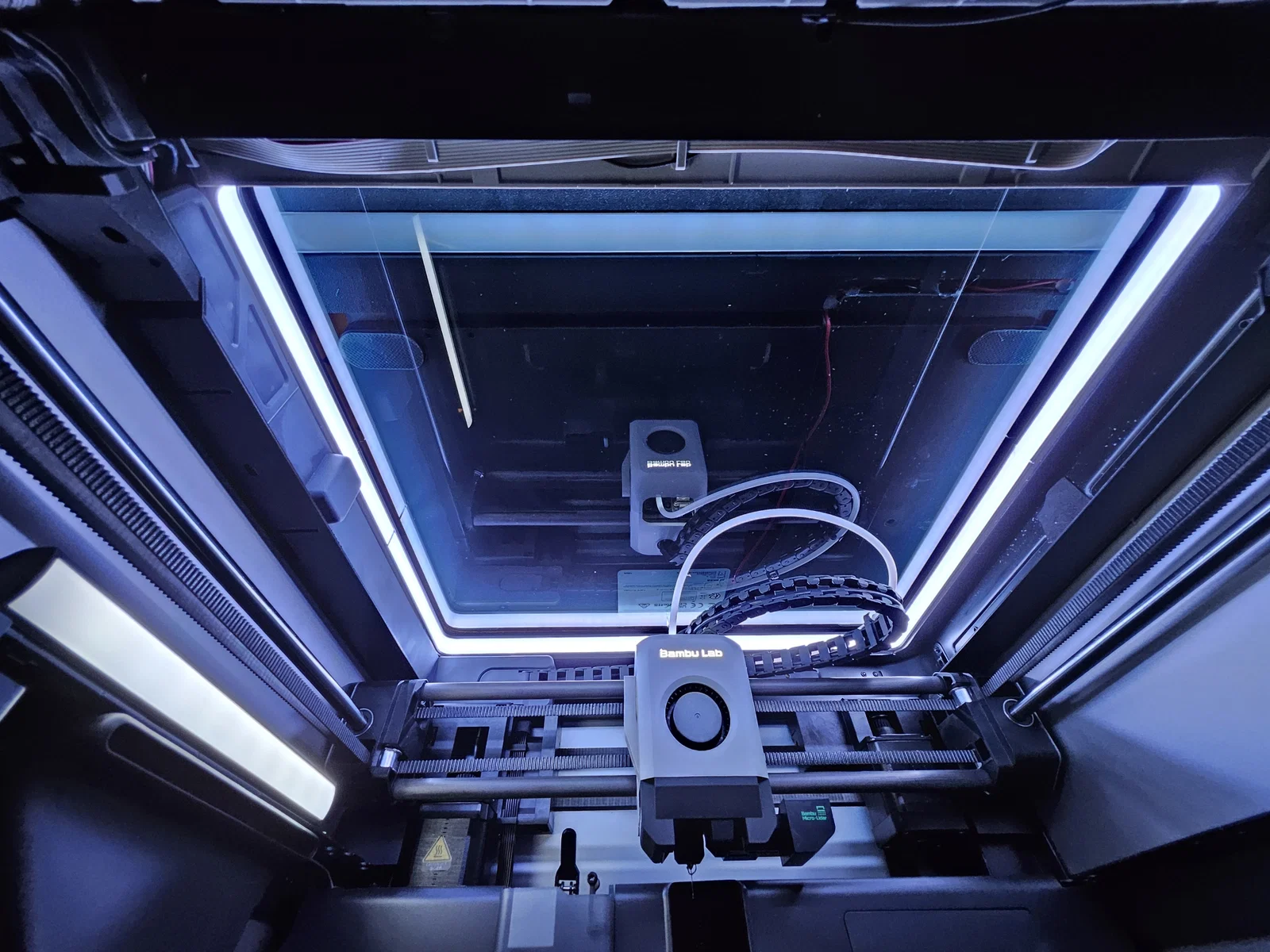

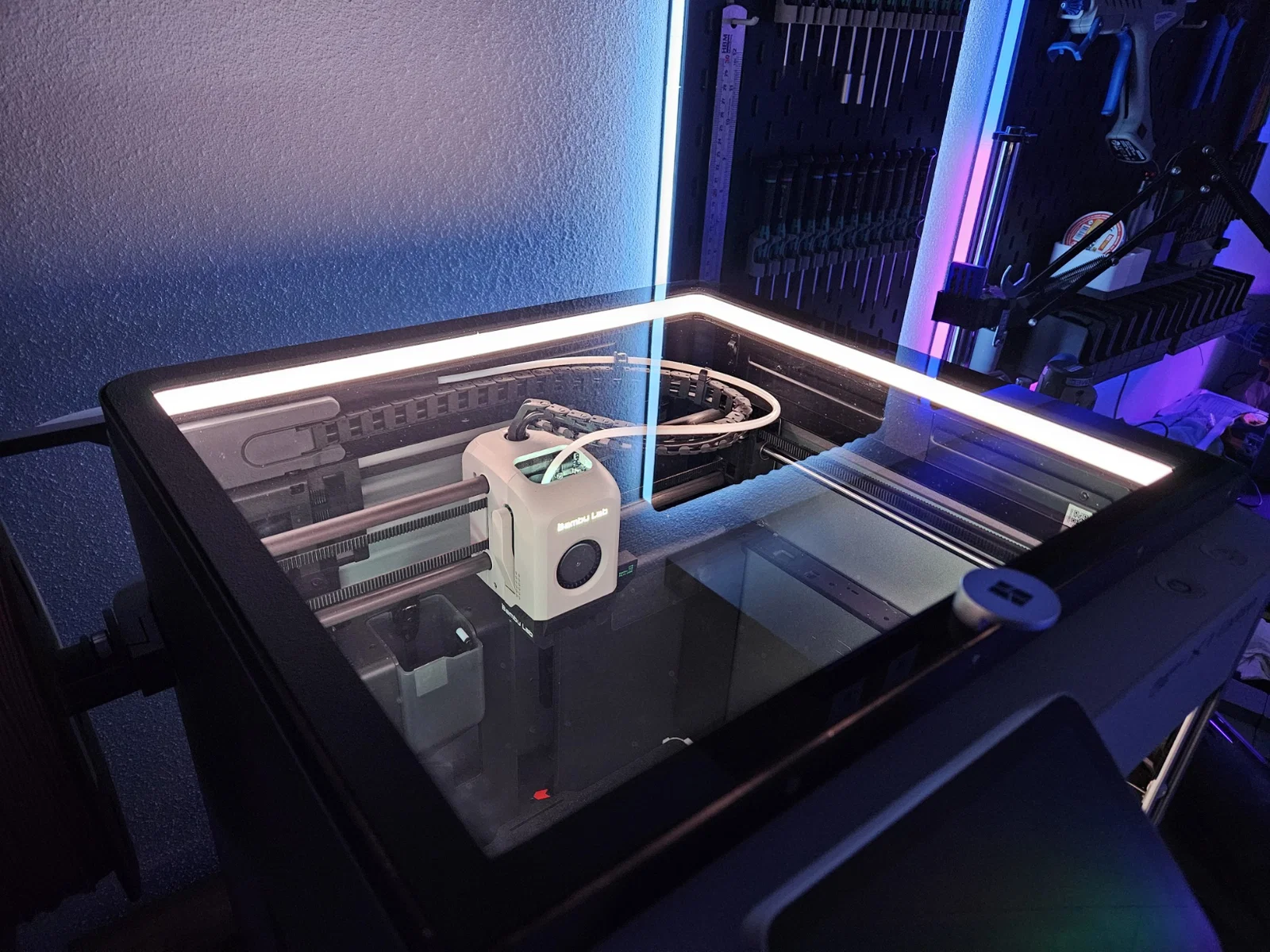

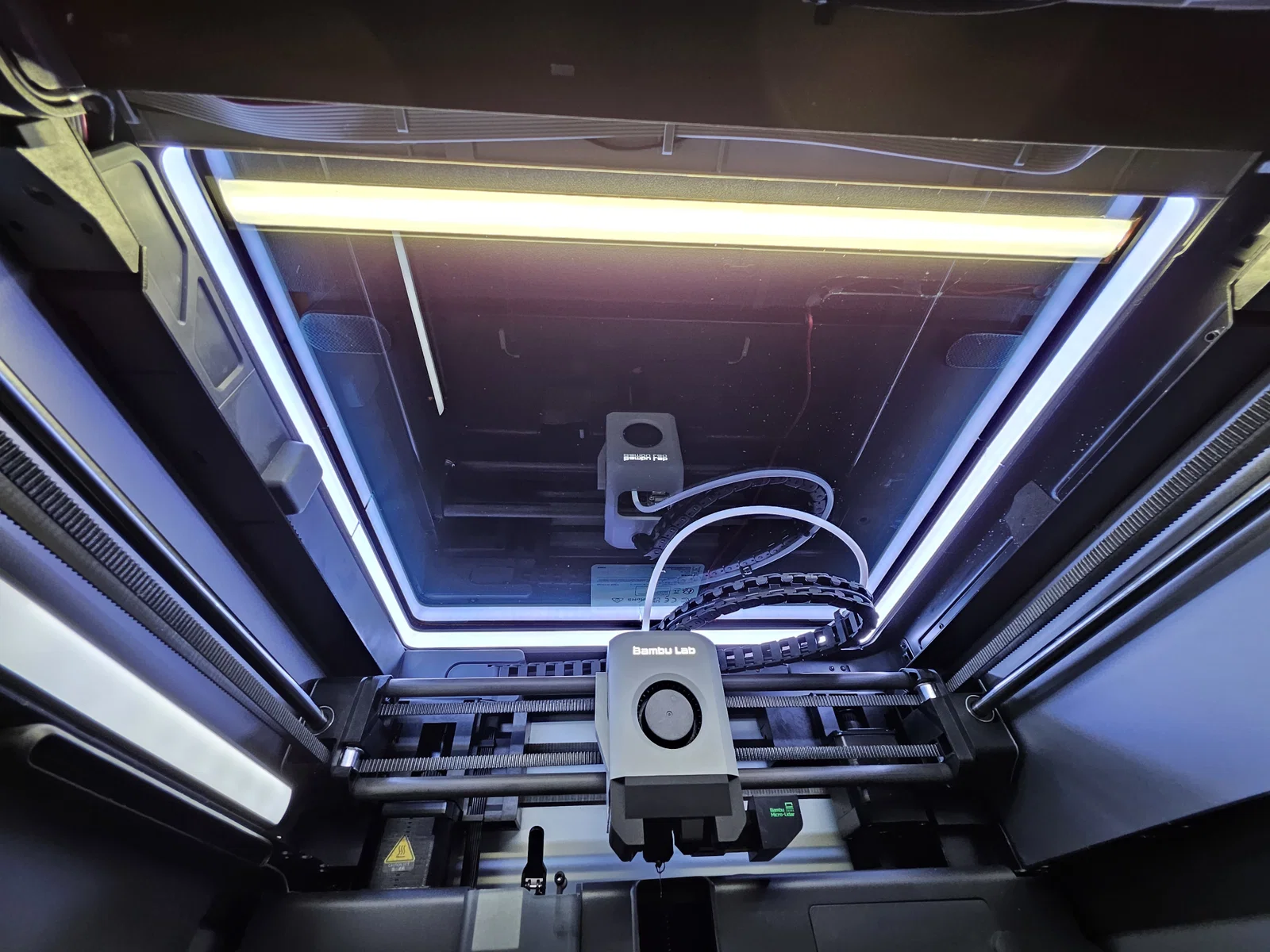

Lại một mẫu nữa sao? Đúng vậy, thêm một mẫu nữa... NHƯNG! Lần này được thiết kế thêm khe để bạn có thể luồn tấm tản sáng (diffusor) in 3D vào, hoặc đơn giản là dùng một dải giấy cắt theo kích thước vừa vặn.

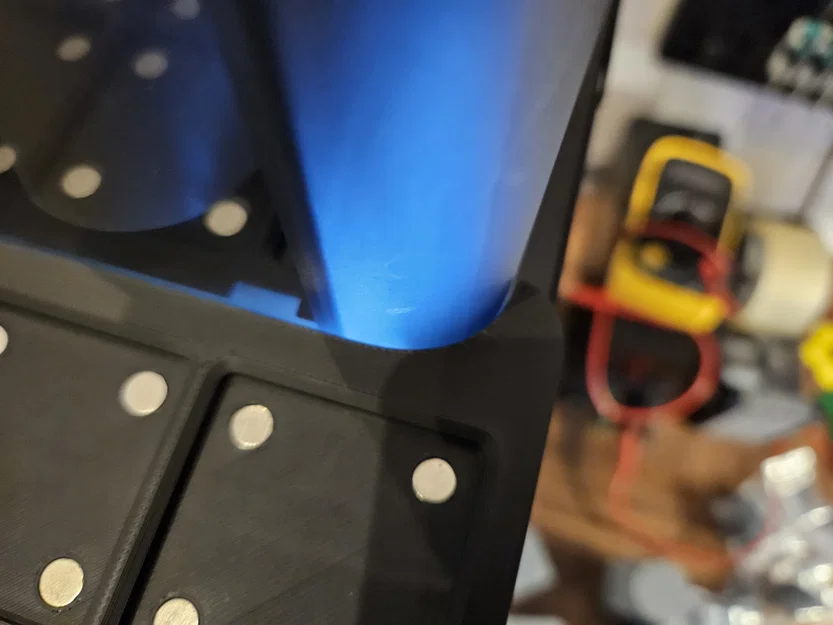

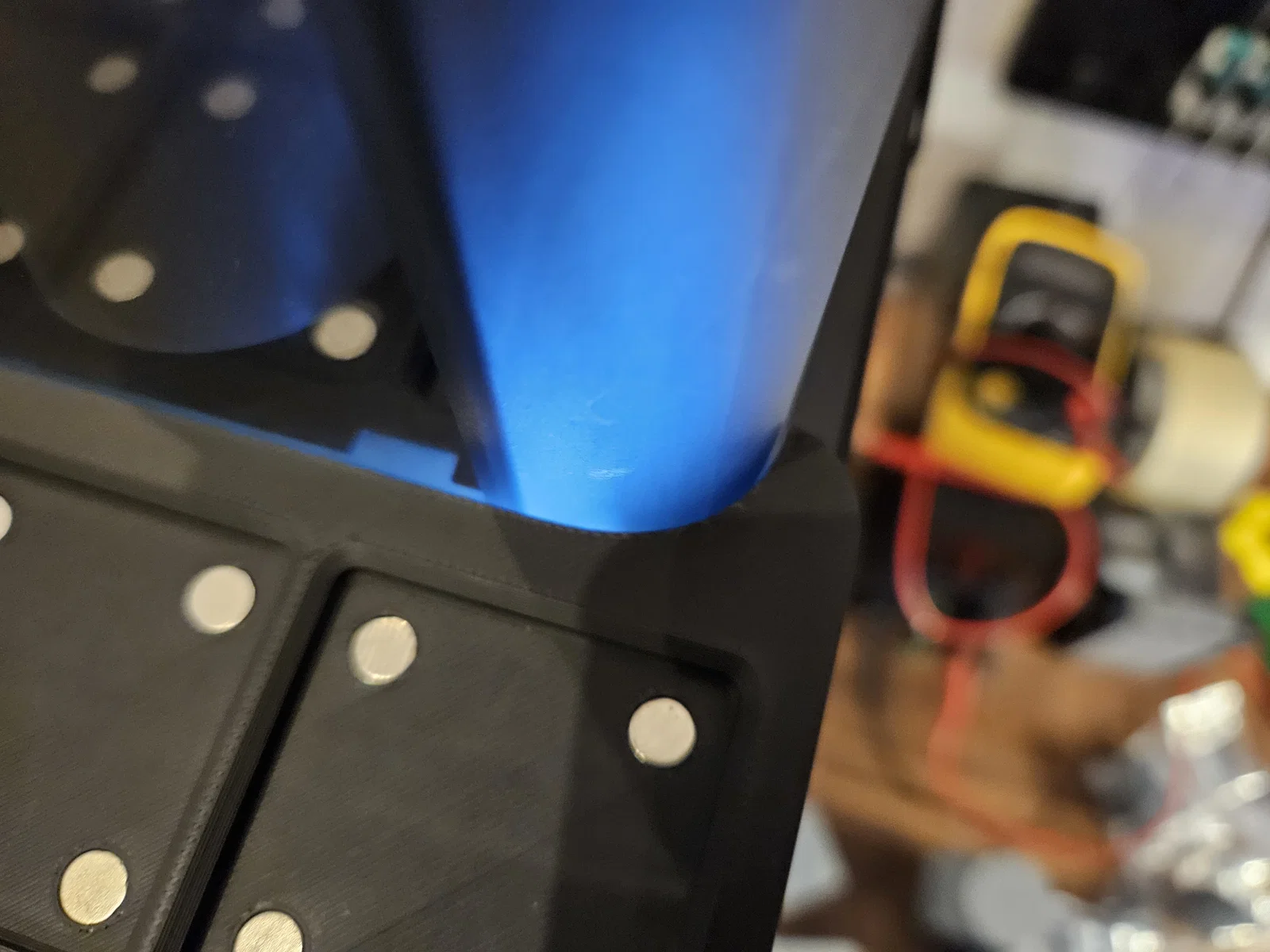

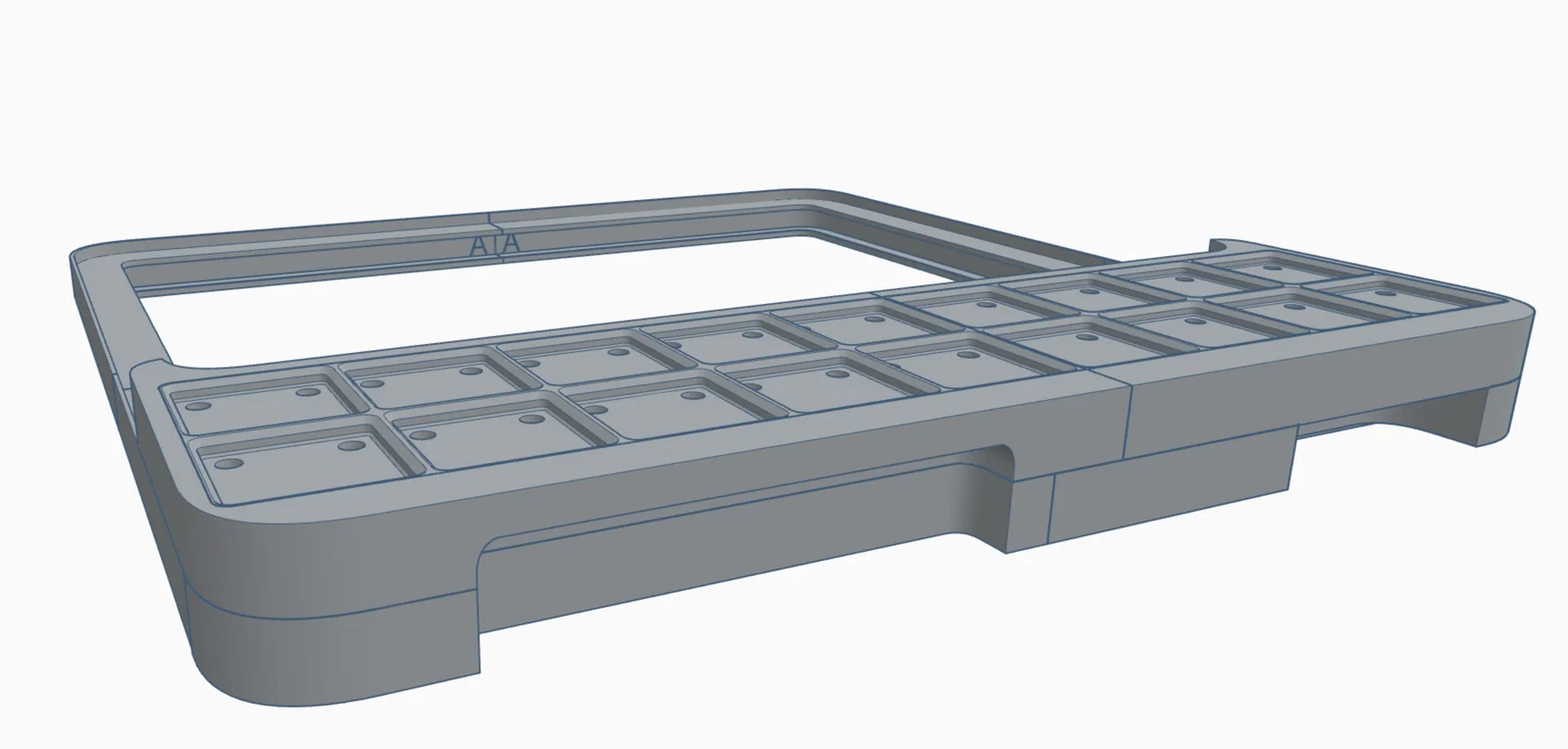

  1. Nếu bạn dùng thêm phụ kiện Gridfinity, hãy in file có hỗ trợ Gridfinity. Phụ kiện này dùng nam châm 6x2 (dạng ấn vào là khớp nhưng nên thêm một chút keo cho chắc chắn).

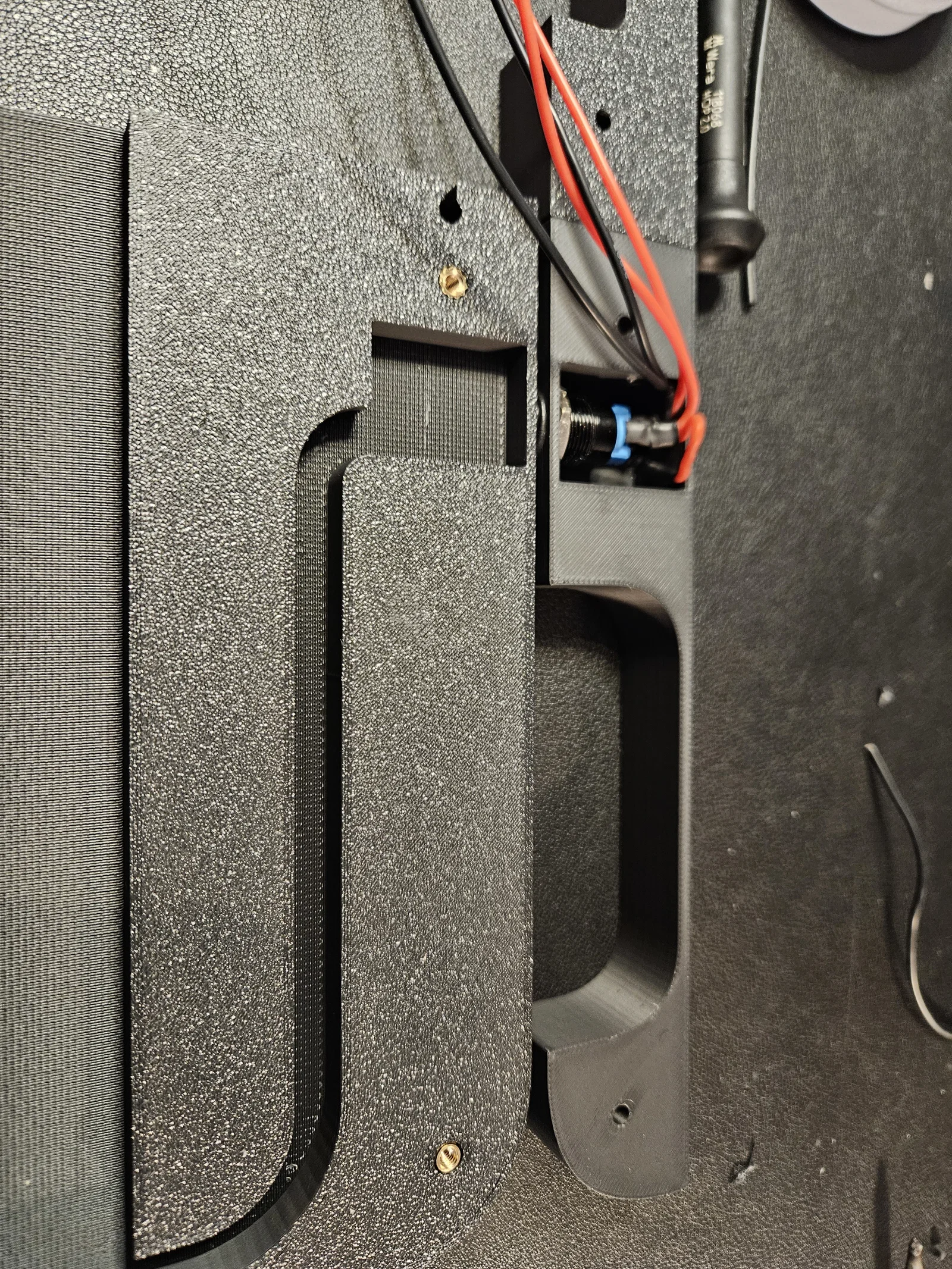

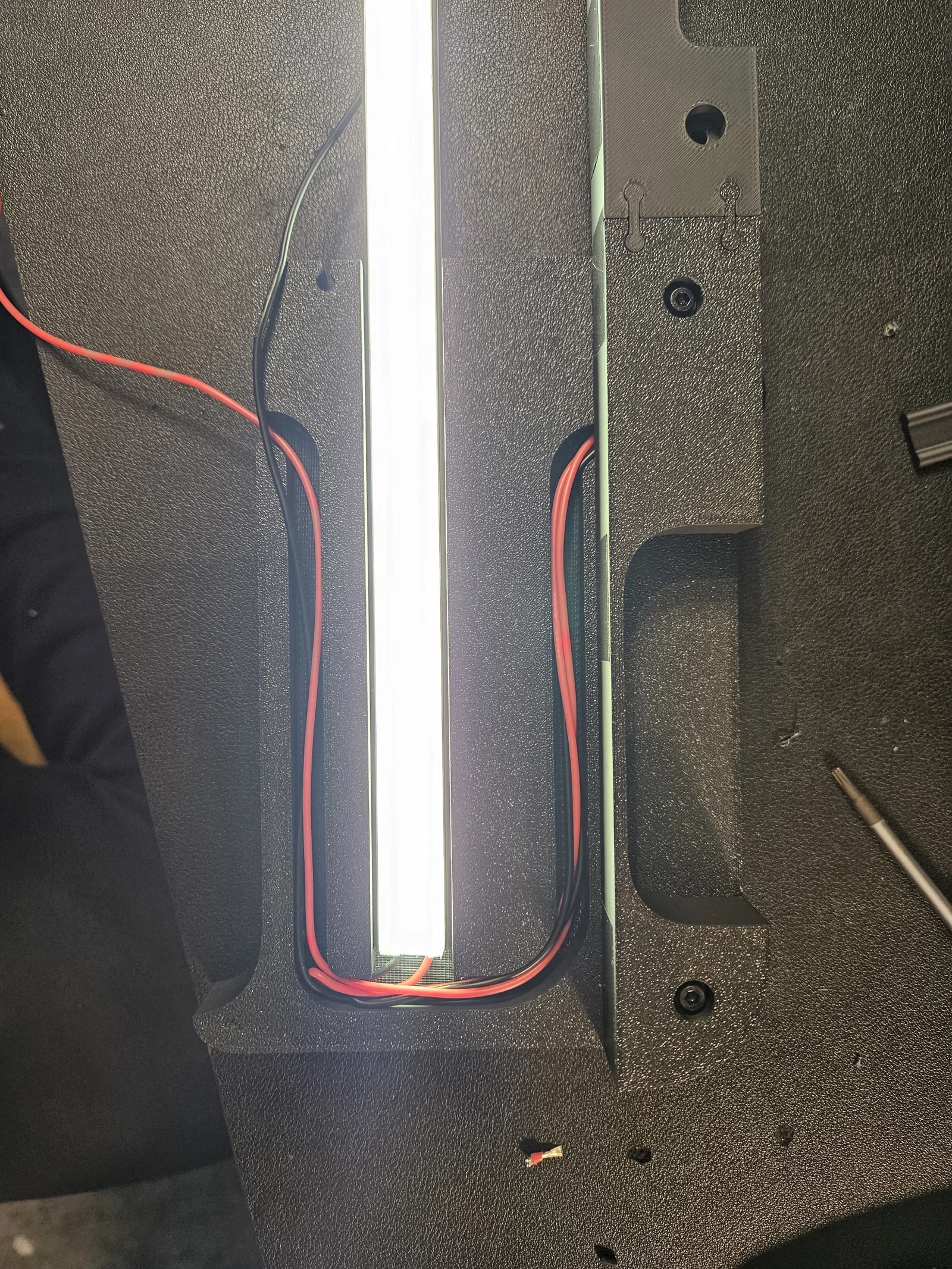

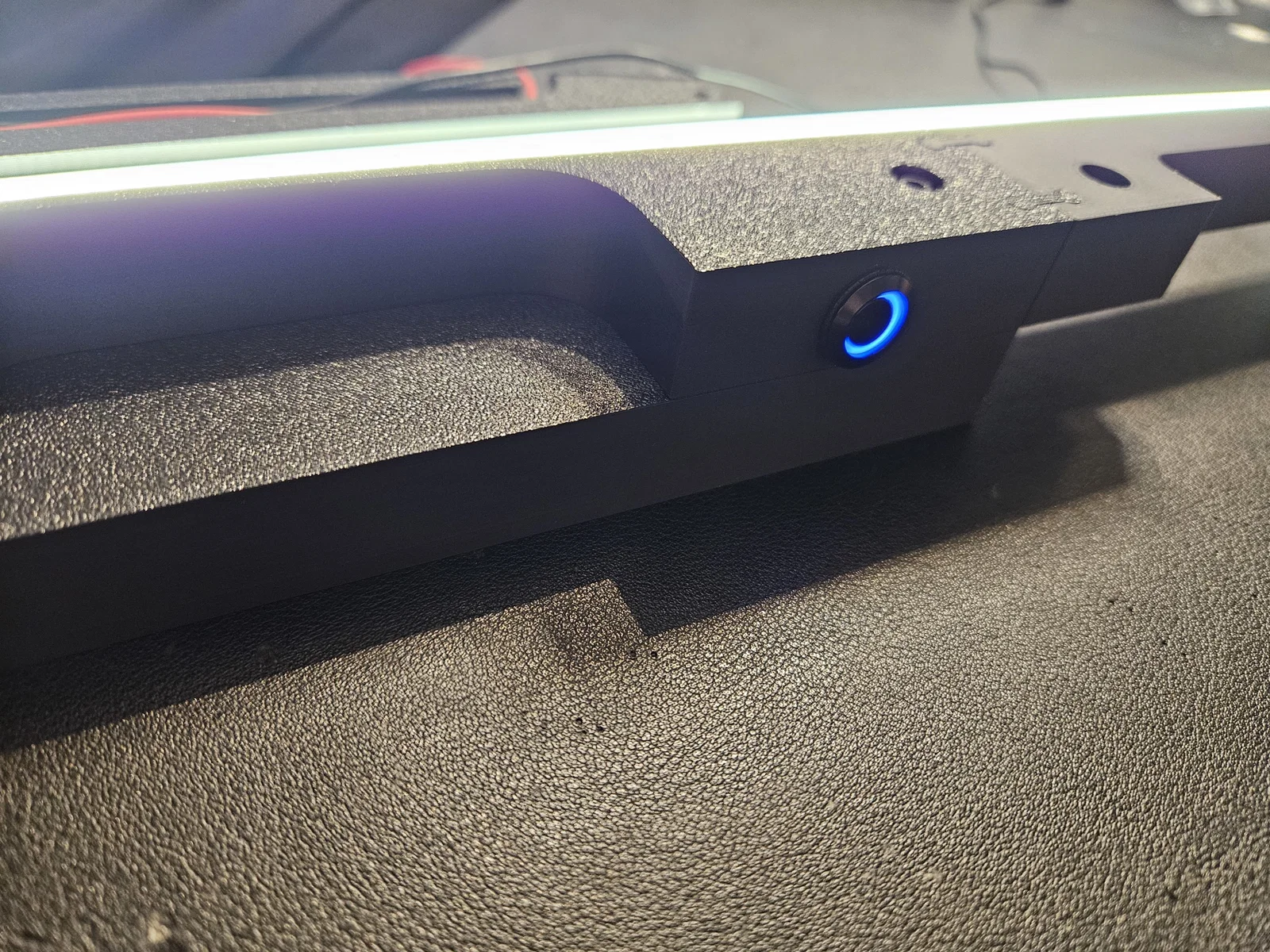

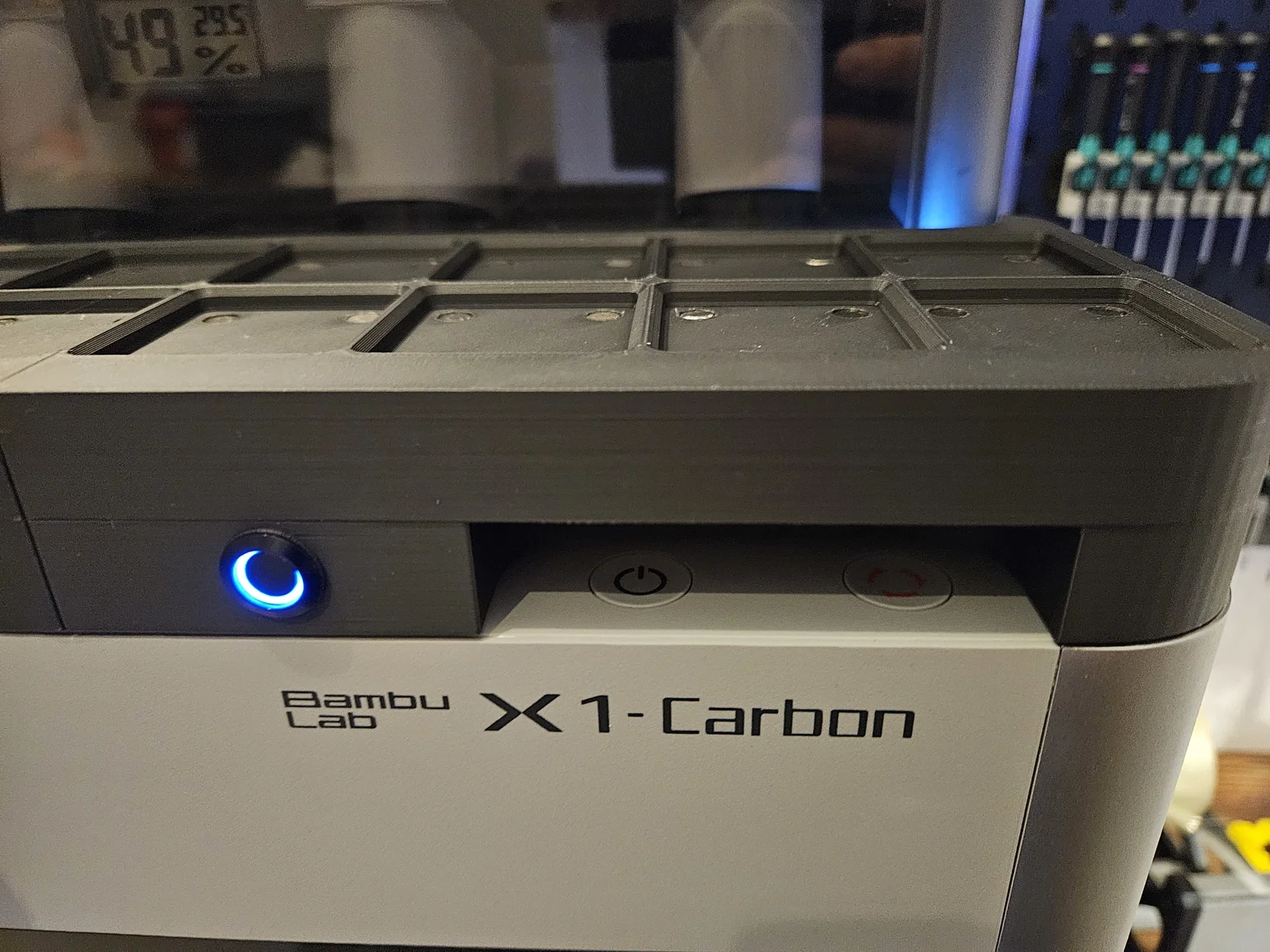

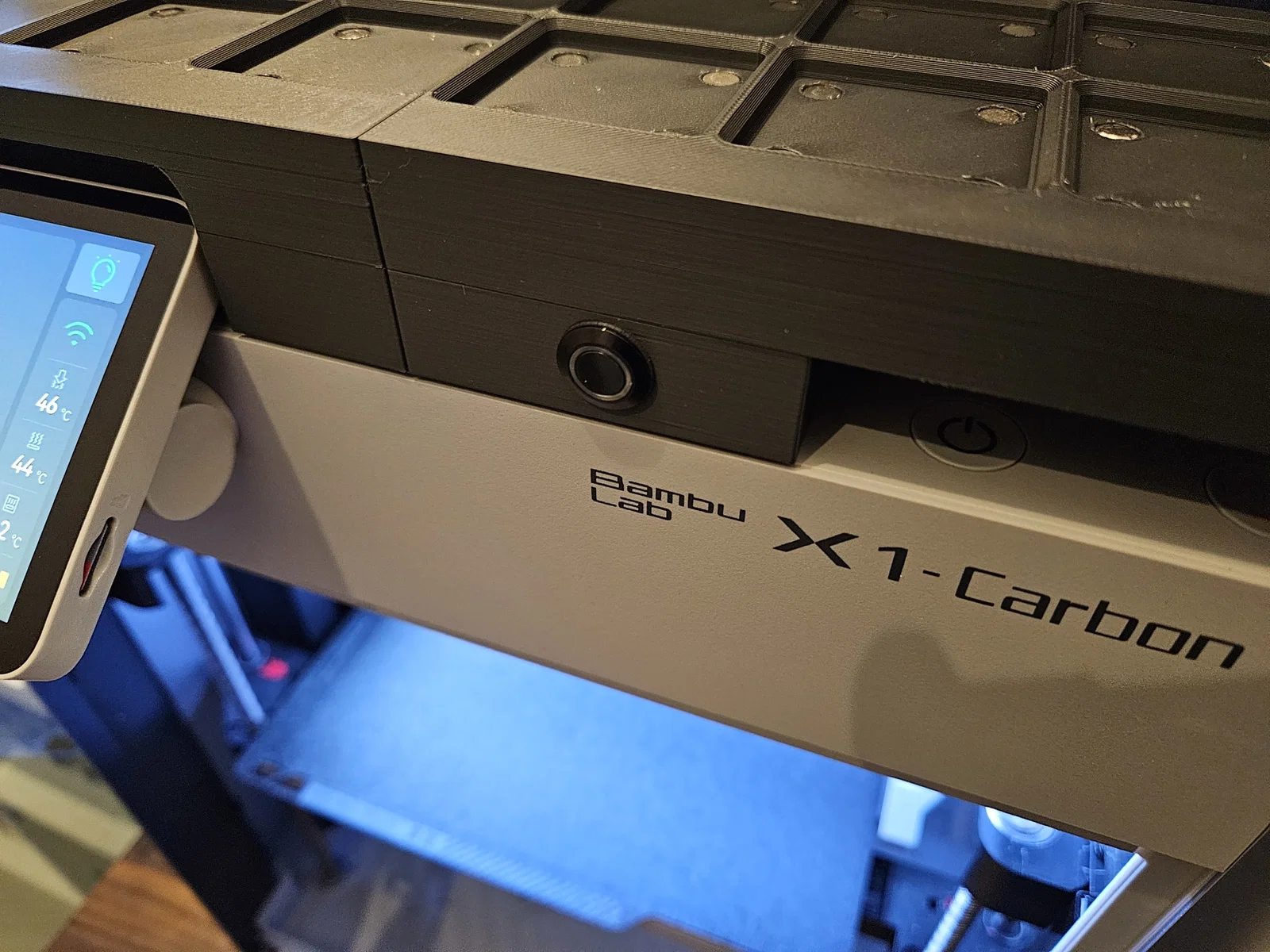

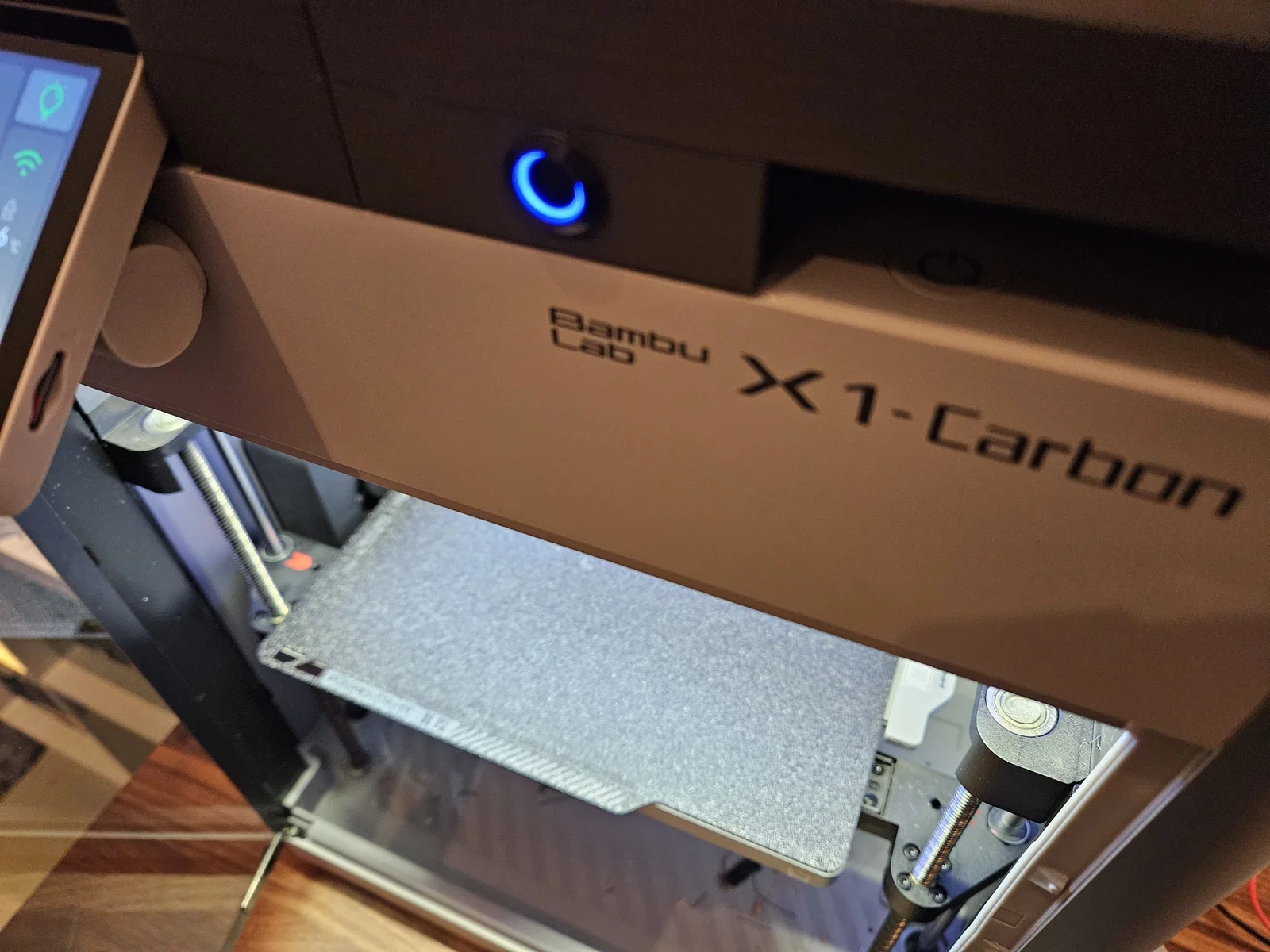

  2. Nếu bạn dùng phụ kiện Gridfinity nhưng vẫn muốn thêm sáng? Bạn có thể dùng bản Gridfinity hỗ trợ gắn thêm dải LED. Phần này cũng dùng nam châm 6x2 để bạn gắn thêm một dải LED ngay bên dưới phần Gridfinity. Dải LED này sẽ chiếu xuống bàn in và bạn có thể tận dụng nguồn 24V từ AMS. Nó cũng có một lỗ khoét phía trước để lắp nút nhấn 12mm.

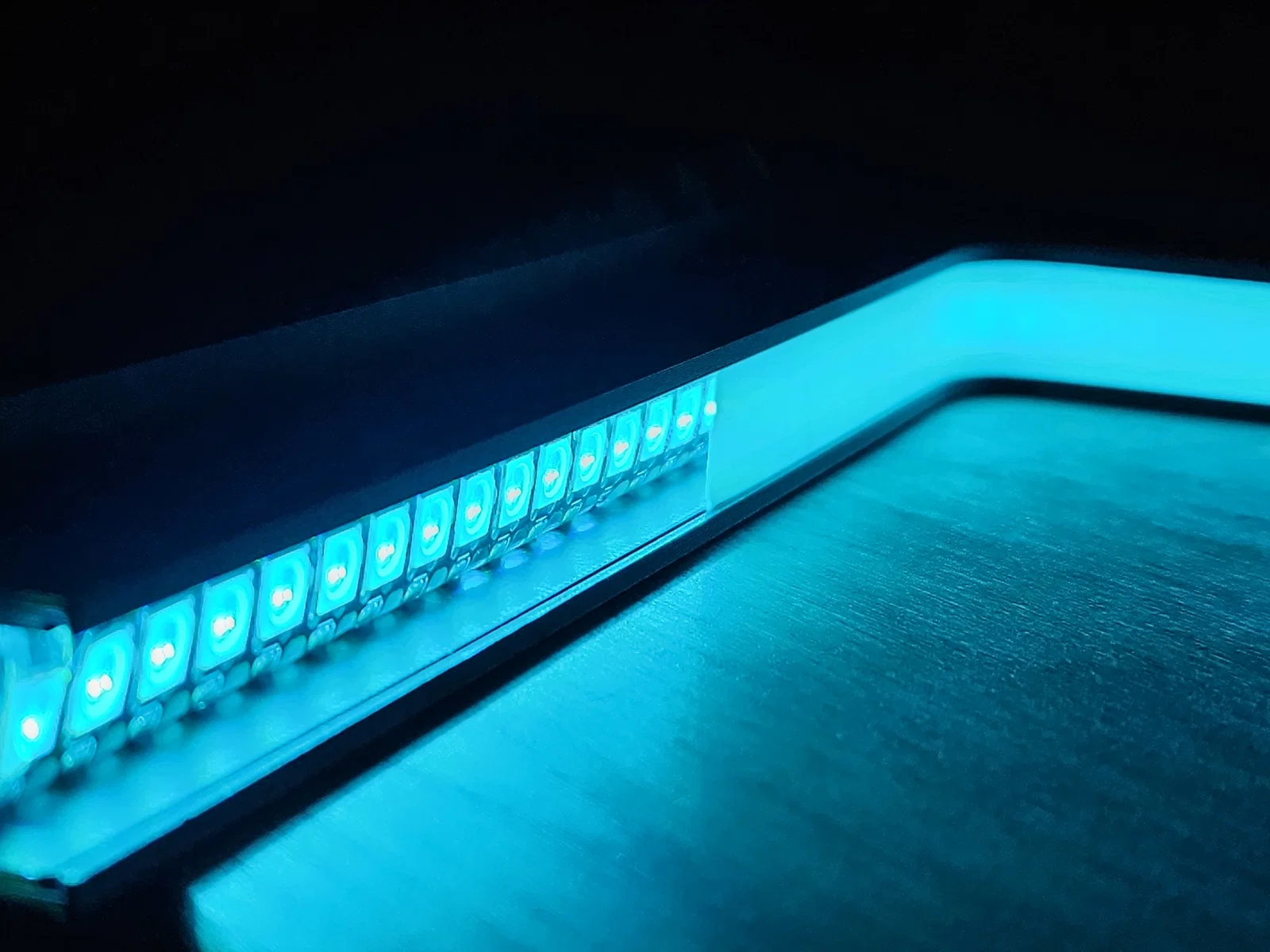

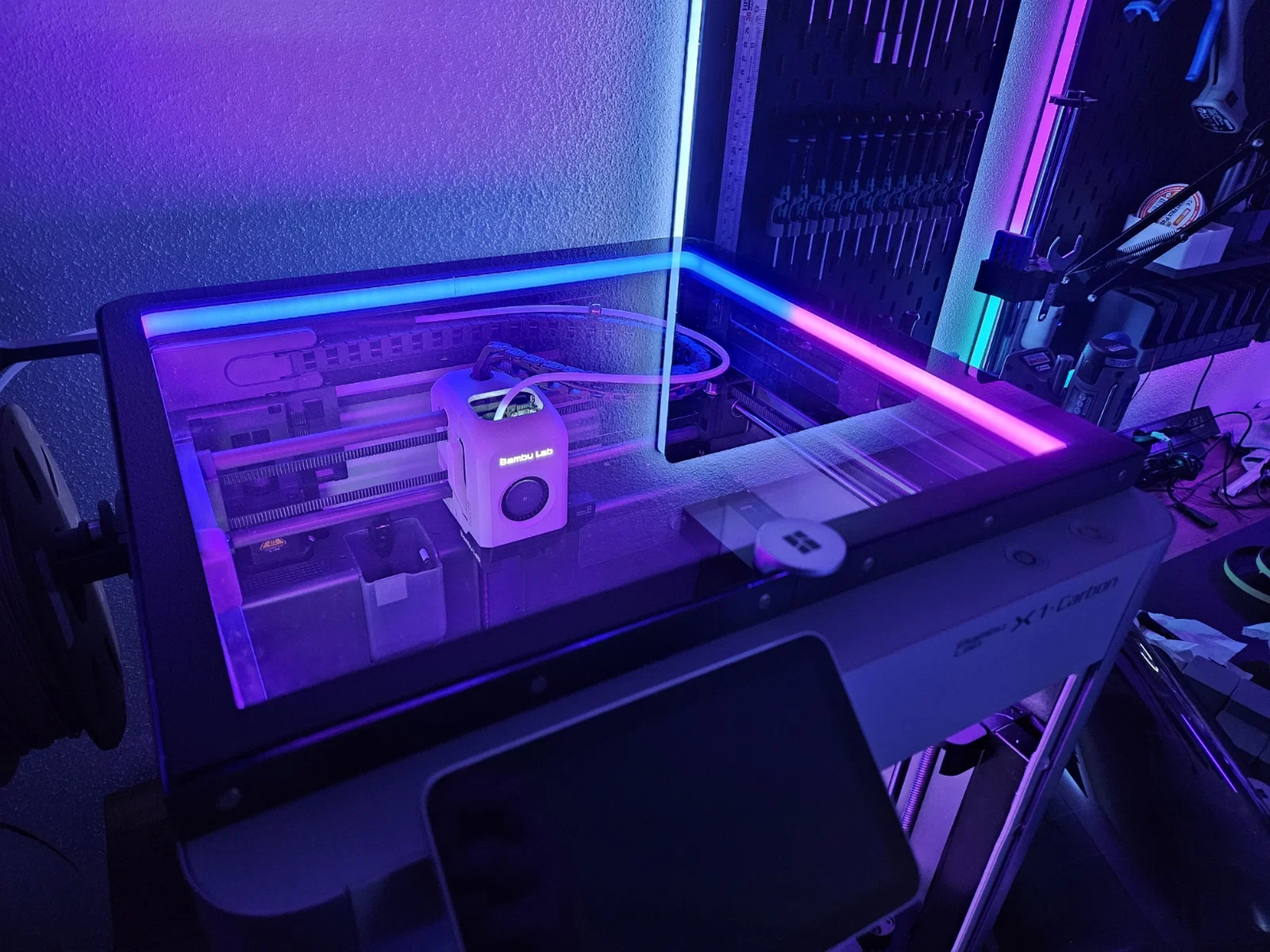

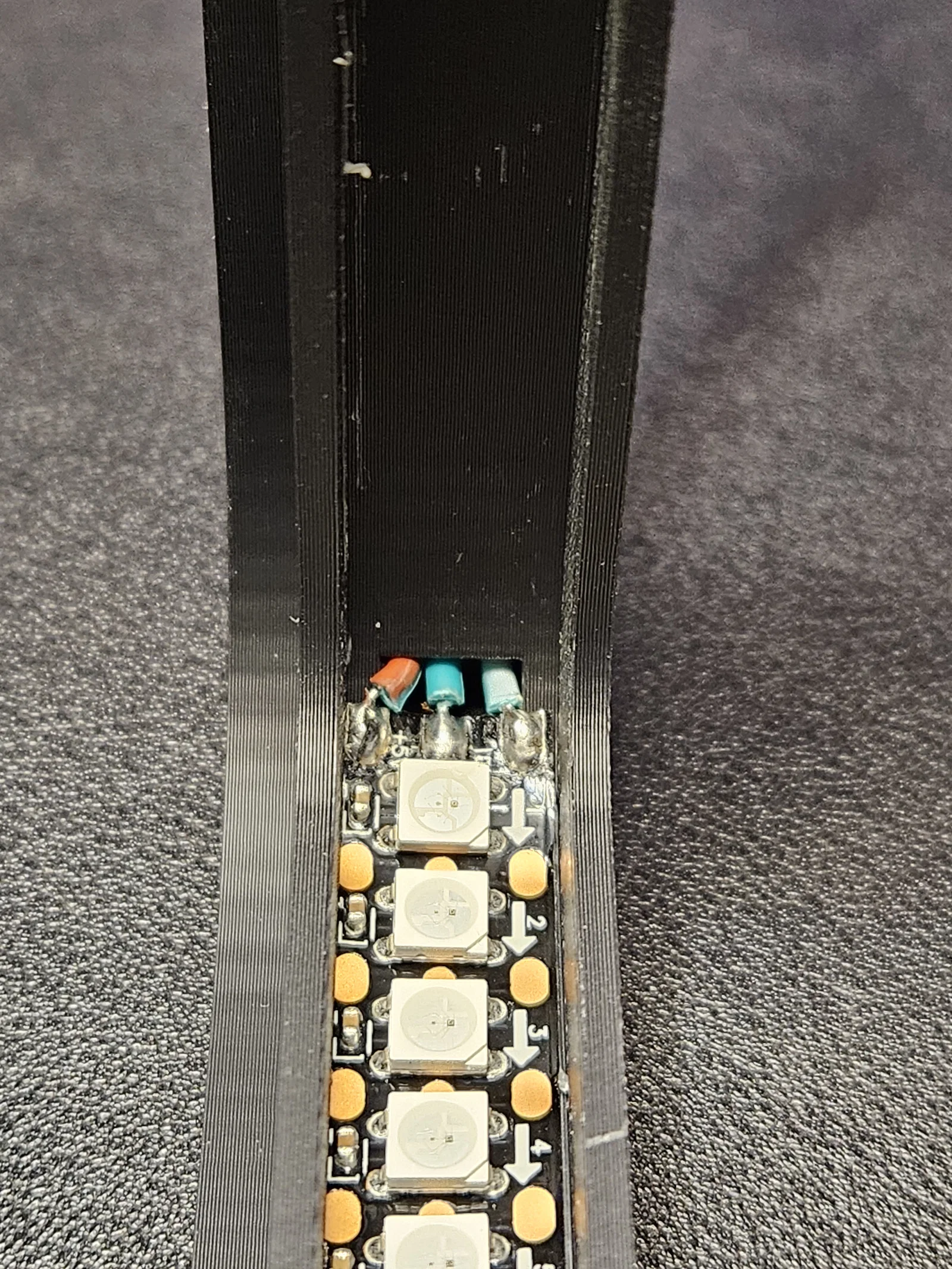

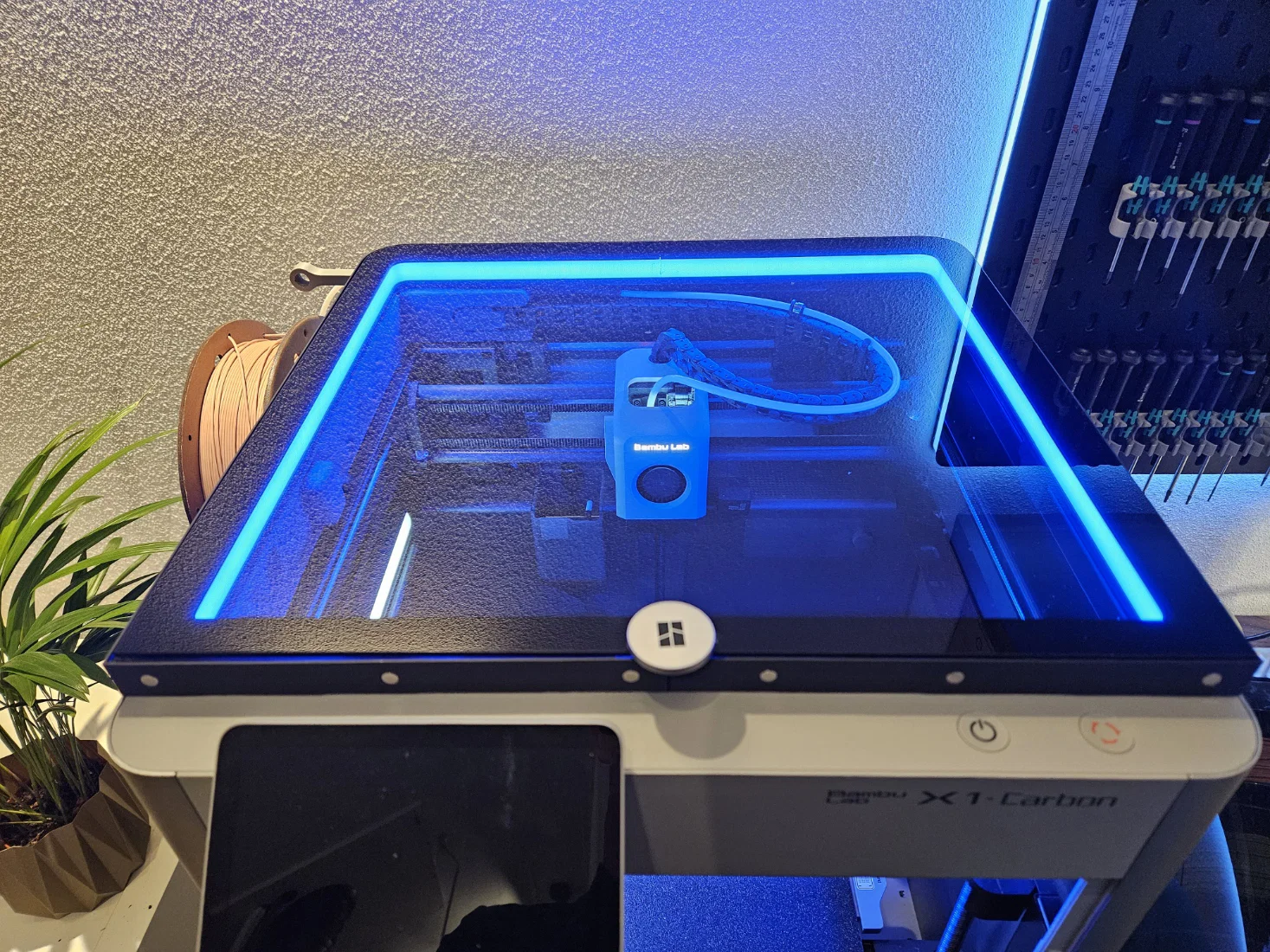

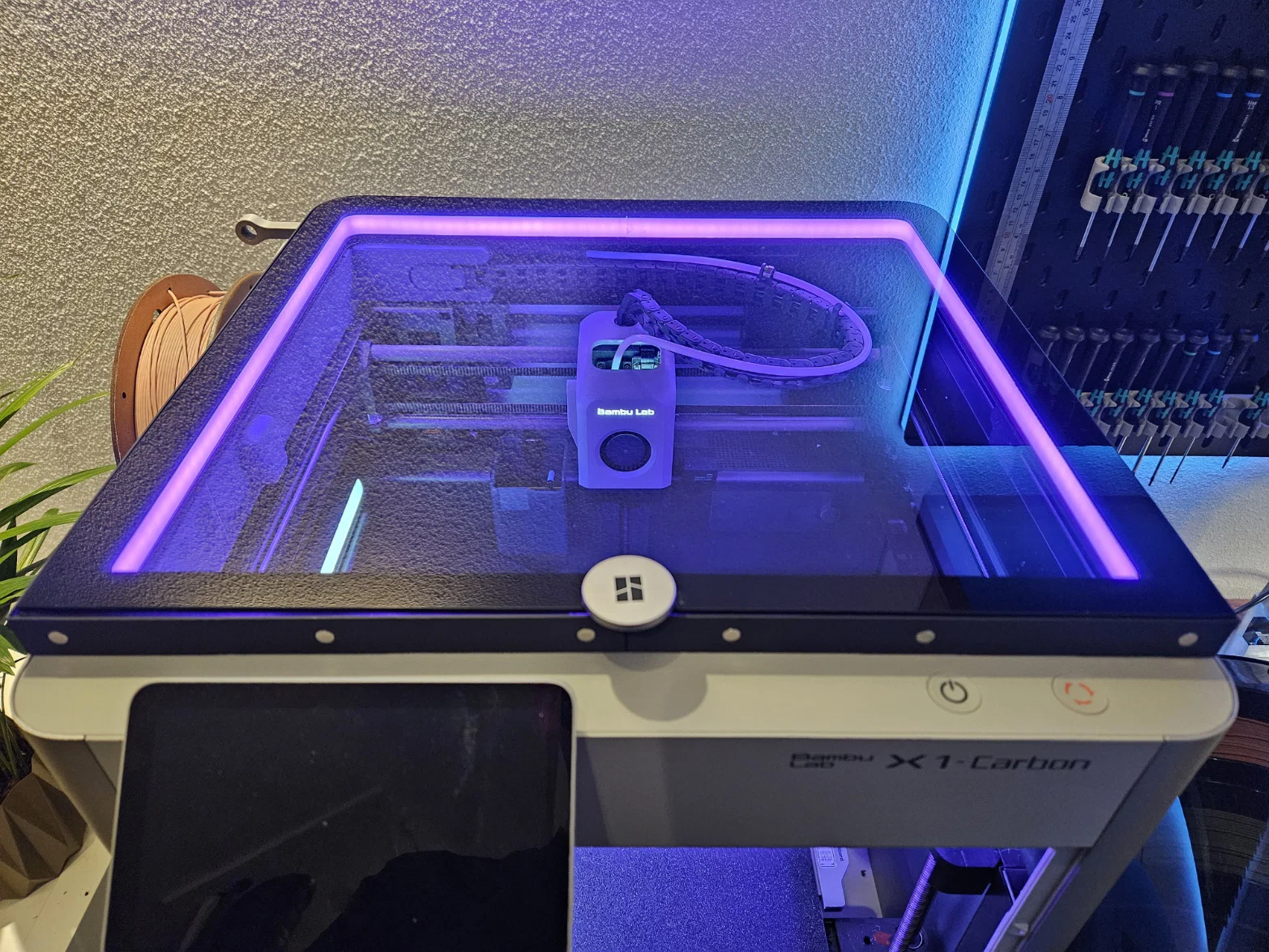

Mình thiết kế LED riser này để vừa với dải LED 12mm WS2812b 5V dùng điều khiển esp32 chạy WLED, tất nhiên bạn có thể dùng loại khác thoải mái.

Bạn có thể thử "hack" nguồn 24V từ bộ cấp nguồn chính của máy Bambu Lab bằng cáp 6-pin để cấp điện trực tiếp cho dải LED.

Thông số in mình đã dùng:

  • PLA 220/55
  • Chiều cao lớp: 0.2mm
  • Tường (walls): 2
  • Lớp đáy (bottom): 2
  • Lớp trên (top): 5
  • Infill: gyroid 15%
  • Support: tự động với top/bottom-Z 0.1mm

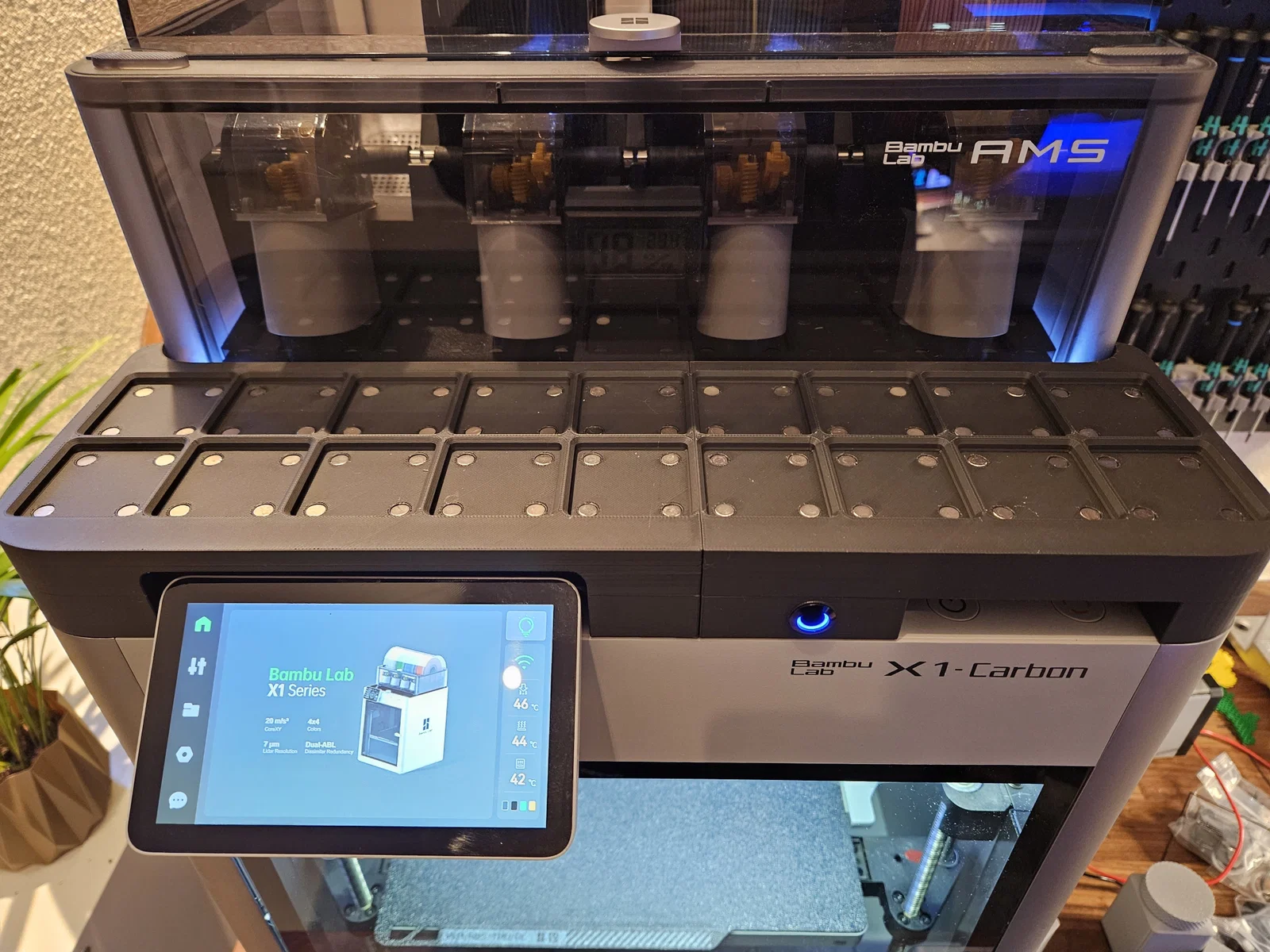

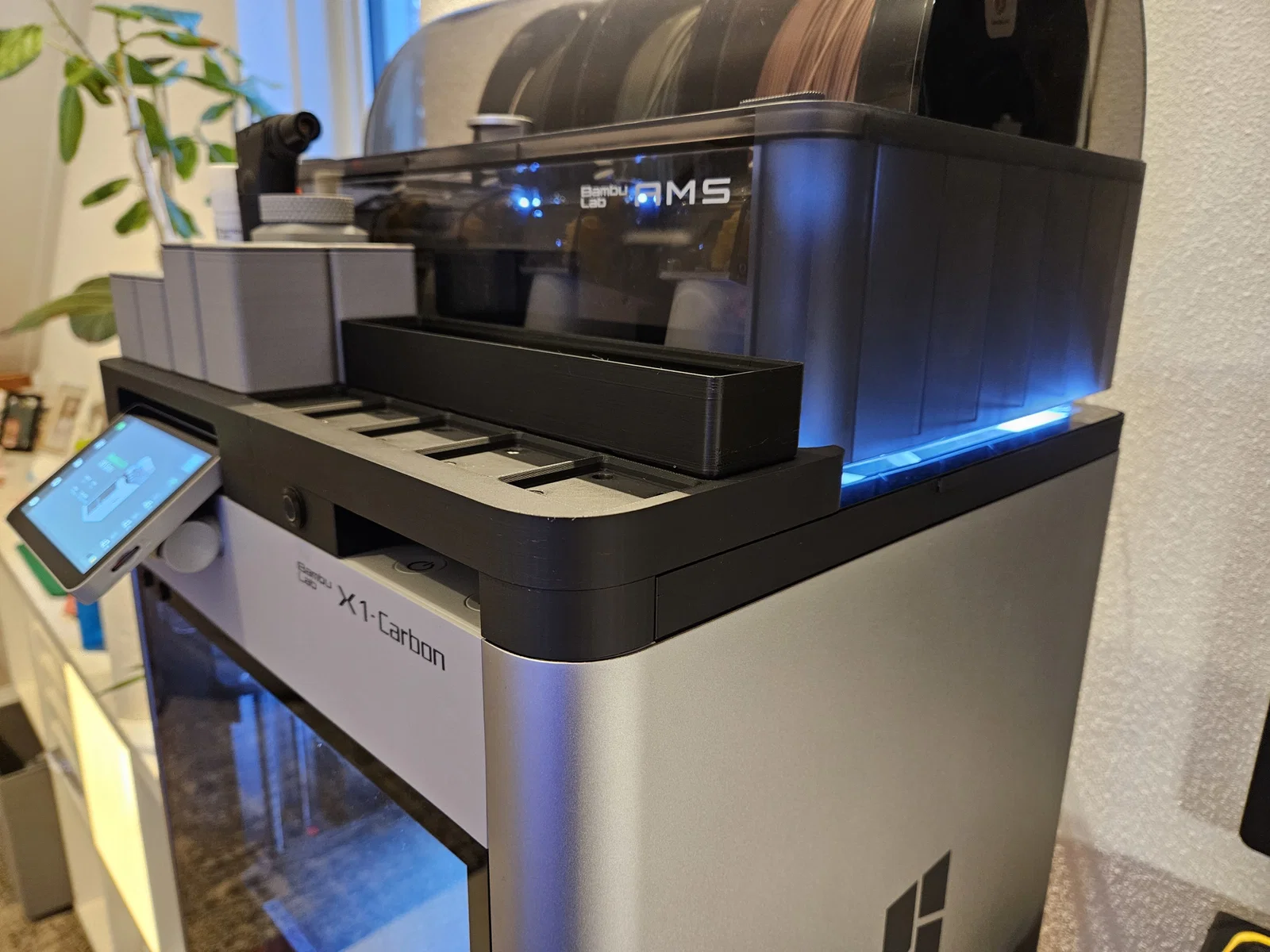

Mình cũng làm thêm addon Gridfinity:

  • Có tùy chọn gắn thêm dải LED kèm nút nhấn 12mm dùng điện 24V từ nguồn AMS.
  • Tất cả file Gridfinity nằm trong thư mục, có bản có hoặc không có lỗ khoét đáy.
  • Nam châm sử dụng: 6x2mm.

Thiết kế cần khá nhiều support, nhưng mình không tìm được cách cắt rời mô hình để giảm thiểu phần này.

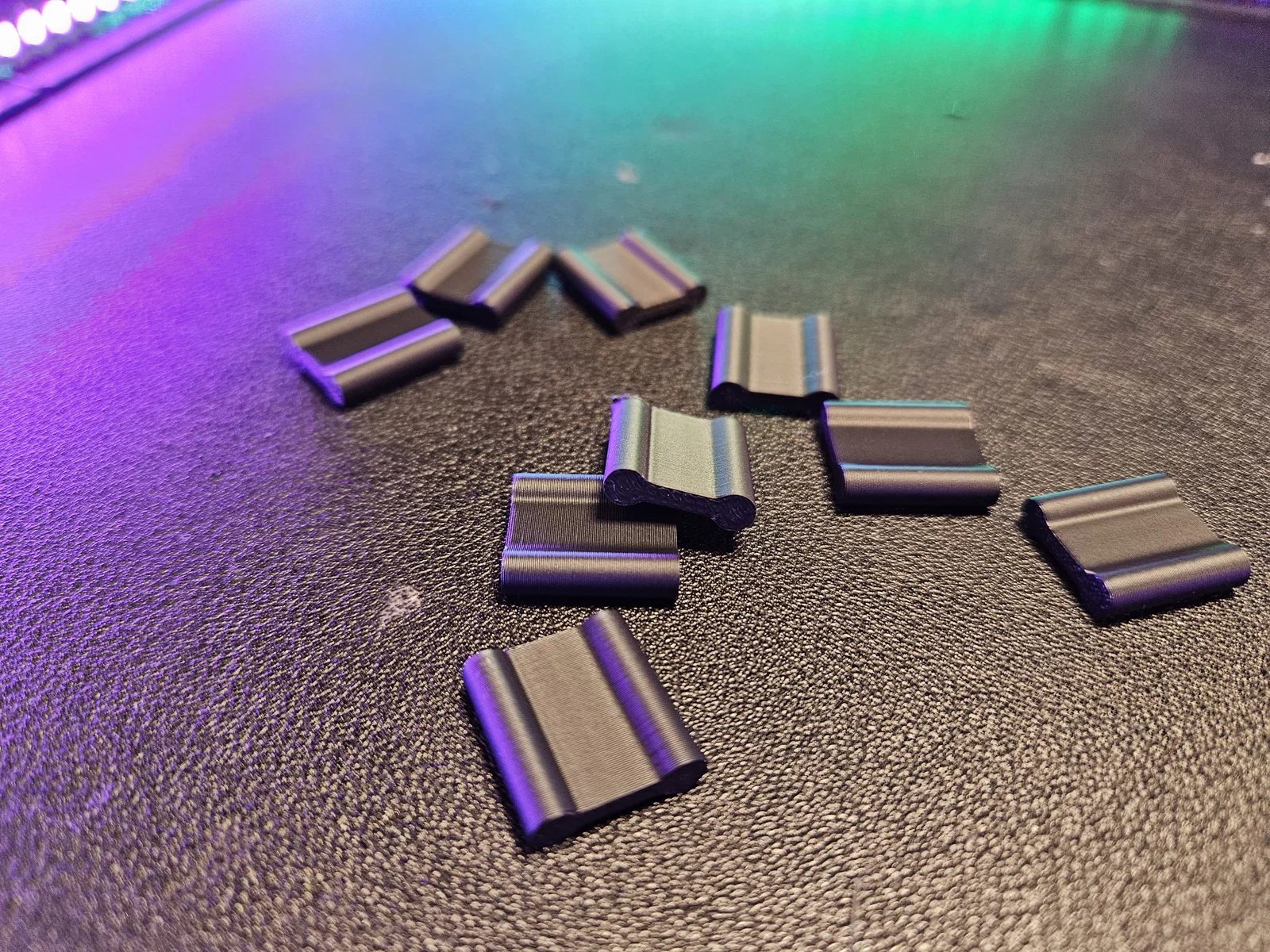

Các khớp nối là dạng ấn khớp chặt. Nếu bạn gặp khó khăn thì cho mình biết nhé.

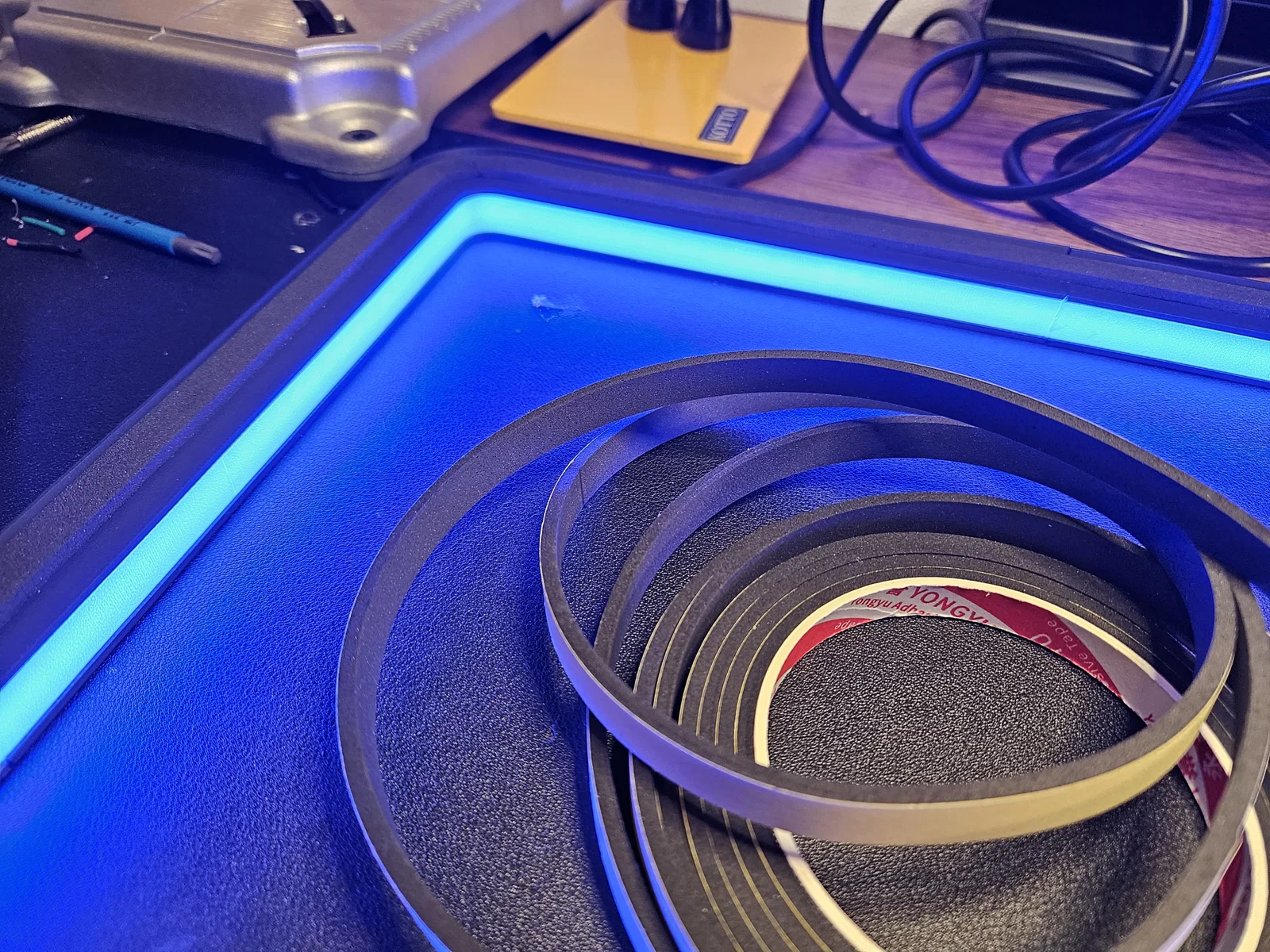

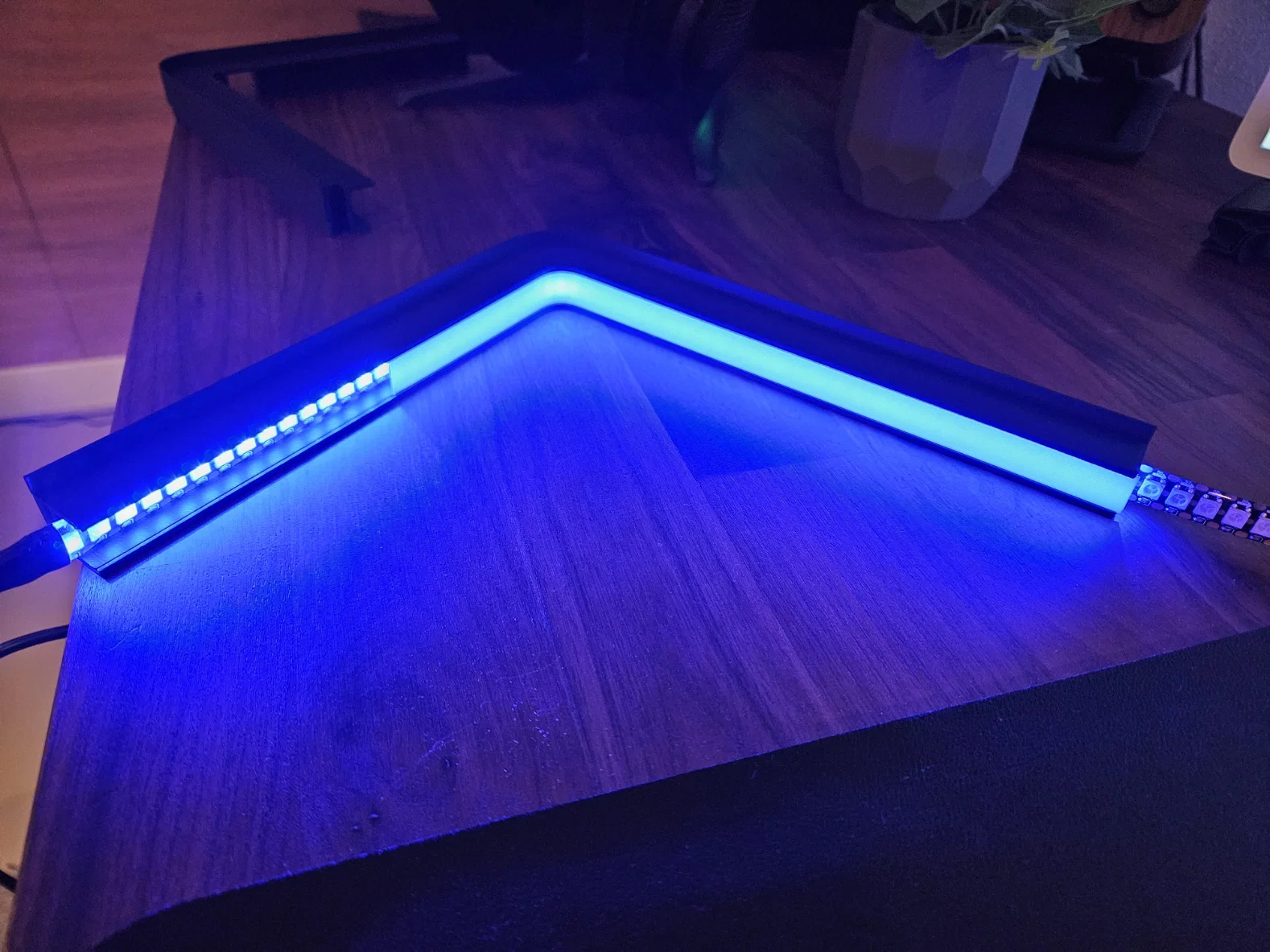

Đối với tấm tản sáng, bạn dùng giấy thường hoặc in file đi kèm. Tấm này rộng 13.5mm cho khe 14mm, nếu hơi chặt bạn có thể dùng dao rọc giấy gọt bớt một chút. Tấm tản sáng dày 0.3mm cho khe 0.4mm. Khuyên dùng thiết lập này để in:

  • Fine setting: 0.12mm
  • First layer: 0.1mm
    Cách này cho ra 3 lớp (0.34mm) vừa đủ cứng và tản sáng tốt.

Khi lắp tấm tản sáng: Bạn gắn hết các khớp nối ngoại trừ phần phía trước, luồn tấm tản sáng vào, sau đó cắt bớt phần thừa và đóng khớp nối cuối cùng từ trên xuống!

Nếu có câu hỏi hay vấn đề gì, hãy cứ cho mình biết nhé!
