Khay đựng sơn Gridfinity parametric – xếp hàng lệch (Offset Rows)

Remix từ Mẫu khối Gridfinity - Dễ sử dụng! (Dành cho Fusion 360) Tác giả pogofcz

Tác giả made0fjello_2557938

Lượt tải
516
Lượt thích
151
Lượt coi
3.138

File 117 32,4 MB

  • gridfinity_paint_rack_offset_6x4_archivex_1777804086.3mf3MF · 369 KB
  • gridfinity_paint_rack_offset_2x3_archivex_1777804087.3mf3MF · 112,6 KB
  • gridfinity_paint_rack_offset_2x5_archivex_1777804088.3mf3MF · 173,3 KB
  • gridfinity_paint_rack_offset_5x6_archivex_1777804089.3mf3MF · 467 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Một khay để sơn dạng parametric cho hệ Gridfinity với các hàng được xếp lệch nhau.

Muốn bản có hàng thẳng (aligned rows)? Xem bản khác của mình ở đây.

Bản xếp lệch hàng này tận dụng không gian hiệu quả hơn ở các kích thước grid lớn, nên có thể chứa được nhiều chai sơn hơn trong cùng một diện tích so với bản hàng thẳng. Thêm nữa, nó giúp nhìn thấy các chai sơn ở phía sau hàng trước dễ hơn! Tuy vậy, nó lại không tối ưu không gian với grid nhỏ (ví dụ 2x2 hoặc nhỏ hơn). Nếu bạn cần các kích thước 1x1, 1x2, hoặc 2x2, hãy dùng mẫu hàng thẳng.

File Fusion 360 đi kèm sẽ tự tạo và canh theo số lượng khe tối đa cho một hãng sơn do người dùng chọn, sao cho vừa trong grid đã chỉ định, với các hàng được offset so le nhau.

Các tham số sau có thể thay đổi:

  • slotsWide: số đơn vị grid theo trục X
  • slots Deep: số đơn vị grid theo trục Y
  • slotsHigh: chiều cao của tấm grid. Khuyến nghị 1/3
  • paint: hãng sơn, quyết định kích thước lỗ.
  • hole_offset: chỉnh theo độ khít bạn muốn cho chai. Mình thấy 0.25–0.3 mm là ổn.
  • min_spacing: khoảng cách tối thiểu bạn muốn giữa các lỗ sơn (và giữa lỗ sơn với vách grid).

Khi đổi các tham số kích thước grid, có thể sẽ xuất hiện các body mới dưới Blank Storage:1 > Bodies. Bạn chỉ cần combine tất cả chúng lại trước khi lưu (save) dạng mesh.

File Fusion 360 có sẵn kích thước cho các hãng sơn mô hình sau:

  • Archive X 30 mL
  • Vallejo 17 mL (có thể dùng cho chai của vài hãng khác)
  • Vallejo 35 & 60 mL
  • Tamiya 10 mL
  • Tamiya 23 mL
  • Citadel 12 mL
  • Alclad 1 fl oz (bản phân phối tại Mỹ)
  • Alclad 30 mL (phân phối bởi Ammo; kích thước khác với chai bản Mỹ)
  • Model Master ½ fl oz
  • Ammo Oilbrusher/Streakingbrusher
  • một vài chai lặt vặt khác mình có sẵn

Nếu bạn muốn thêm hãng khác, cứ gửi mình số đo (đường kính phần đế chai) là mình sẽ cập nhật mẫu.

DISCLAIMER: Các số đo trong file được lấy từ những chai mình đang có. Nhà sản xuất có thể thay đổi mẫu chai theo thời gian, và ở các khu vực khác nhau trên thế giới có thể dùng chai kích thước khác. Bạn nên test khay ở kích thước 1x1 để đảm bảo vừa khít trước khi in các grid lớn hơn.

Để tiện cho bạn, mình đã tạo sẵn nhiều cấu hình theo các hãng sơn phổ biến ở một vài kích thước grid. Với các file .3mf tạo sẵn, mình dùng slotsHigh = ⅓, min_spacing = 2 mm, và hole_offset = 0.3 mm. XxY trong tên file lần lượt là số grid theo trục X và số grid theo trục Y.

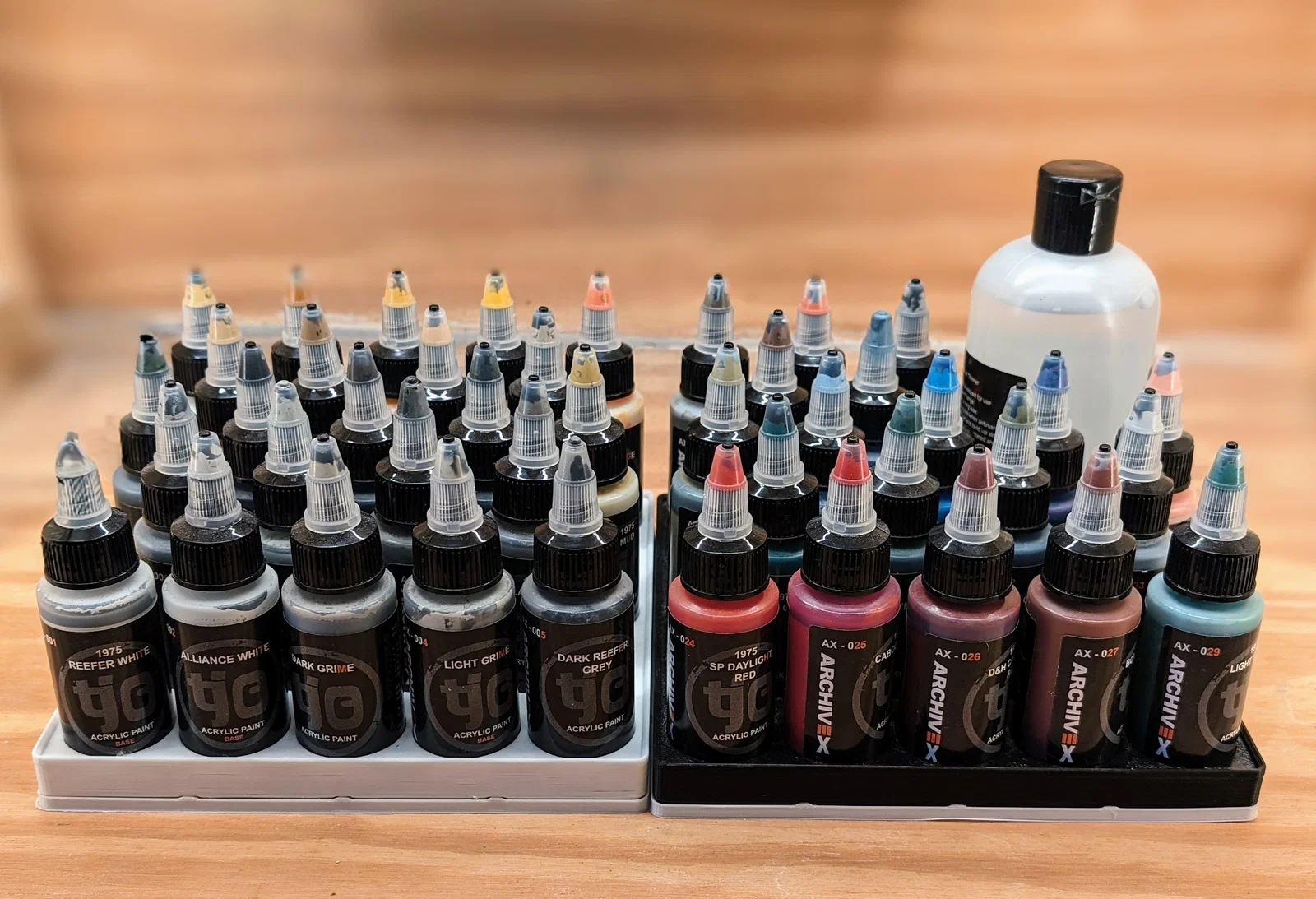

Mình có kèm một phiên bản đặc biệt cho ArchiveX grid 4x4 có thêm một ô để chai thinner 250 mL của họ. Một bộ gồm bản này + một grid Archive X 4x4 thường sẽ để được 42 chai sơn và 1 chai thinner—đủ một chai mỗi màu trong toàn bộ dòng sơn của họ.
