Khay để sơn Gridfinity dạng tham số (Parametric Gridfinity Paint Rack)

Remix từ Mẫu khối Gridfinity - Dễ sử dụng! (Dành cho Fusion 360) Tác giả pogofcz

Tác giả STARTREKFAN

Lượt tải
315
Lượt thích
60
Lượt coi
1.412

File 178 41 MB

  • gridfinity_paint_rack_4x5_citadel_1777804144.3mf3MF · 308,4 KB
  • gridfinity_paint_rack_2x2_citadel_1777804145.3mf3MF · 89,1 KB
  • gridfinity_paint_rack_3x6_citadel_1777804146.3mf3MF · 288,5 KB
  • gridfinity_paint_rack_4x6_citadel_1777804147.3mf3MF · 370,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Giá để sơn dạng parametric cho hệ Gridfinity, với các hàng được căn thẳng.

Bạn muốn bản có hàng lệch (staggered) không? .

File Fusion 360 đi kèm sẽ tự động tạo và căn chỉnh số lượng khe để sơn tối đa cho một hãng sơn do người dùng chọn, sao cho vừa trong kích thước grid đã chỉ định. Bạn có thể thay đổi các tham số sau:

  • slotsWide: số đơn vị grid theo hướng X
  • slots Deep: số đơn vị grid theo hướng Y
  • slotsHigh: chiều cao của tấm grid. Khuyến nghị 1/3
  • paint: hãng sơn, quyết định kích thước lỗ
  • hole_offset: chỉnh tùy theo bạn muốn chai khít cỡ nào. Với mình, 0.25–0.3 mm là ổn.
  • min_spacing: khoảng cách tối thiểu bạn muốn giữa các lỗ sơn (và giữa lỗ sơn với vách grid).

Khi đổi các tham số kích thước grid, có thể sẽ xuất hiện thêm body mới dưới Blank Storage:1 > Bodies. Bạn chỉ cần combine hết chúng lại trước khi lưu thành mesh.

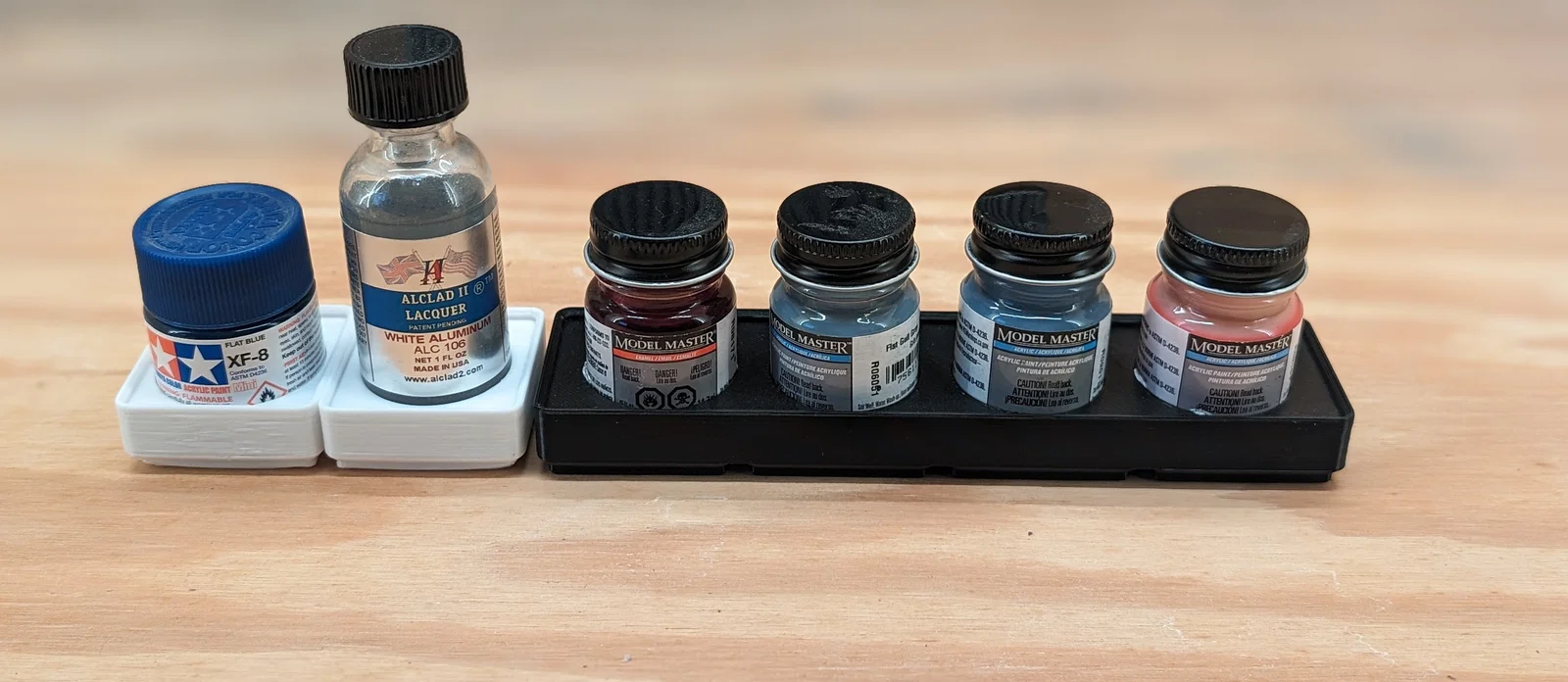

File Fusion 360 có sẵn số đo cho các hãng sơn mô hình sau:

  • Archive X 30 mL
  • Vallejo 17 mL (có thể dùng được cho chai của hãng khác)
  • Vallejo 35 & 60 mL
  • Tamiya 10 mL
  • Tamiya 23 mL
  • Citadel 12 mL
  • Alclad 1 fl oz (bản phân phối tại Mỹ)
  • Alclad 30 mL (phân phối bởi Ammo; kích thước khác chai bản Mỹ)
  • Model Master ½ fl oz
  • Ammo Oilbrusher/Streakingbrusher
  • một vài chai ngẫu nhiên khác mình có sẵn

Nếu bạn muốn thêm một hãng khác, cứ gửi cho mình số đo (đường kính phần đáy chai), mình sẽ cập nhật model.

DISCLAIMER: Các số đo trong file được lấy từ những chai mình đang sở hữu. Nhà sản xuất có thể thay đổi thiết kế chai theo thời gian, và ở các khu vực khác nhau cũng có thể có chai kích thước khác. Bạn nên test khay/holder bạn muốn ở kích thước 1x1 để đảm bảo vừa vặn trước khi in các grid lớn hơn.

Để tiện cho bạn, mình đã tạo sẵn nhiều cấu hình theo các hãng sơn phổ biến ở vài kích thước grid. Với các file .3mf tạo sẵn, mình dùng slotsHigh = ⅓, min_spacing = 2 mm, và hole_offset = 0.3 mm. XxY trong tên file lần lượt là số grid theo hướng X và số grid theo hướng Y. Do hoạ tiết lỗ đối xứng, grid 2x3 sẽ giống với 3x2.
