Bộ điều chỉnh chính xác SuperPINDA cho Prusa MINI/MINI+

Sản phẩm SuperPINDA Precision Adjuster cho MK3S+ tuyệt vời nay đã có mặt trên MINI/MINI+ của bạn! SuperPINDA Precision Adjuster (SPA) là sự kết hợp giữa ngàm gắn và công cụ điều chỉnh chính xác cho cảm biến SuperPINDA trên máy in MINI/MINI+.

Tổng quan:

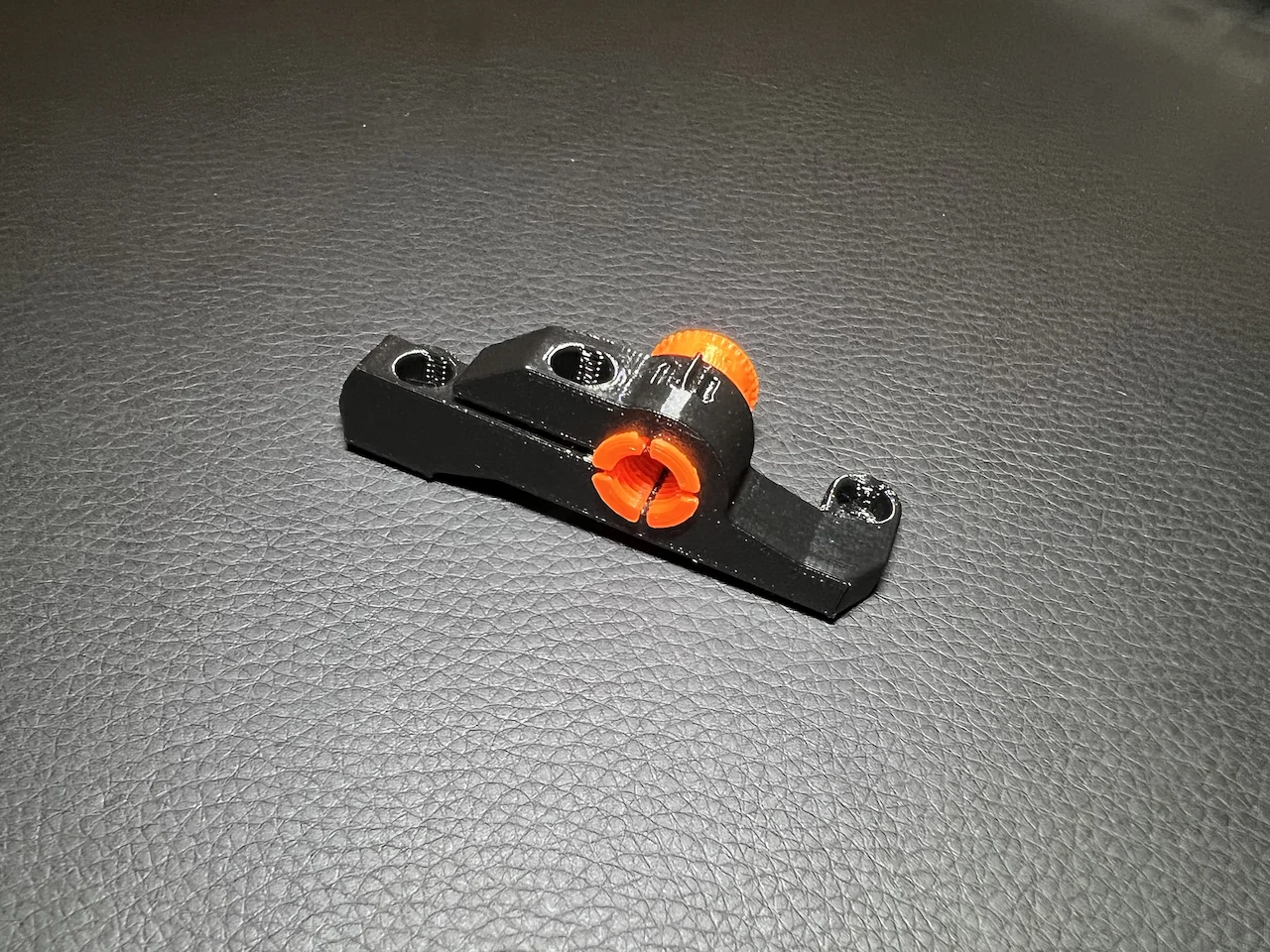

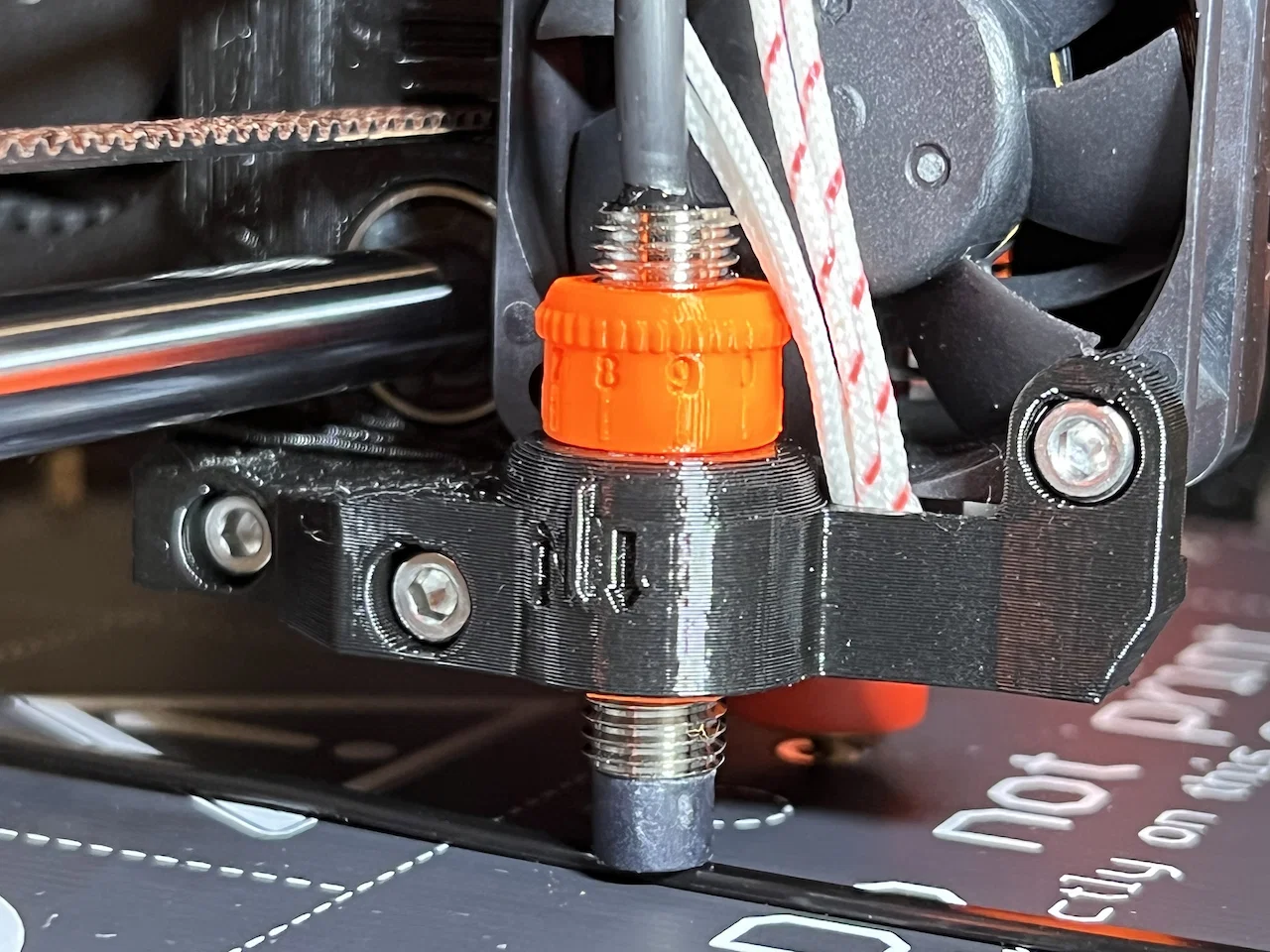

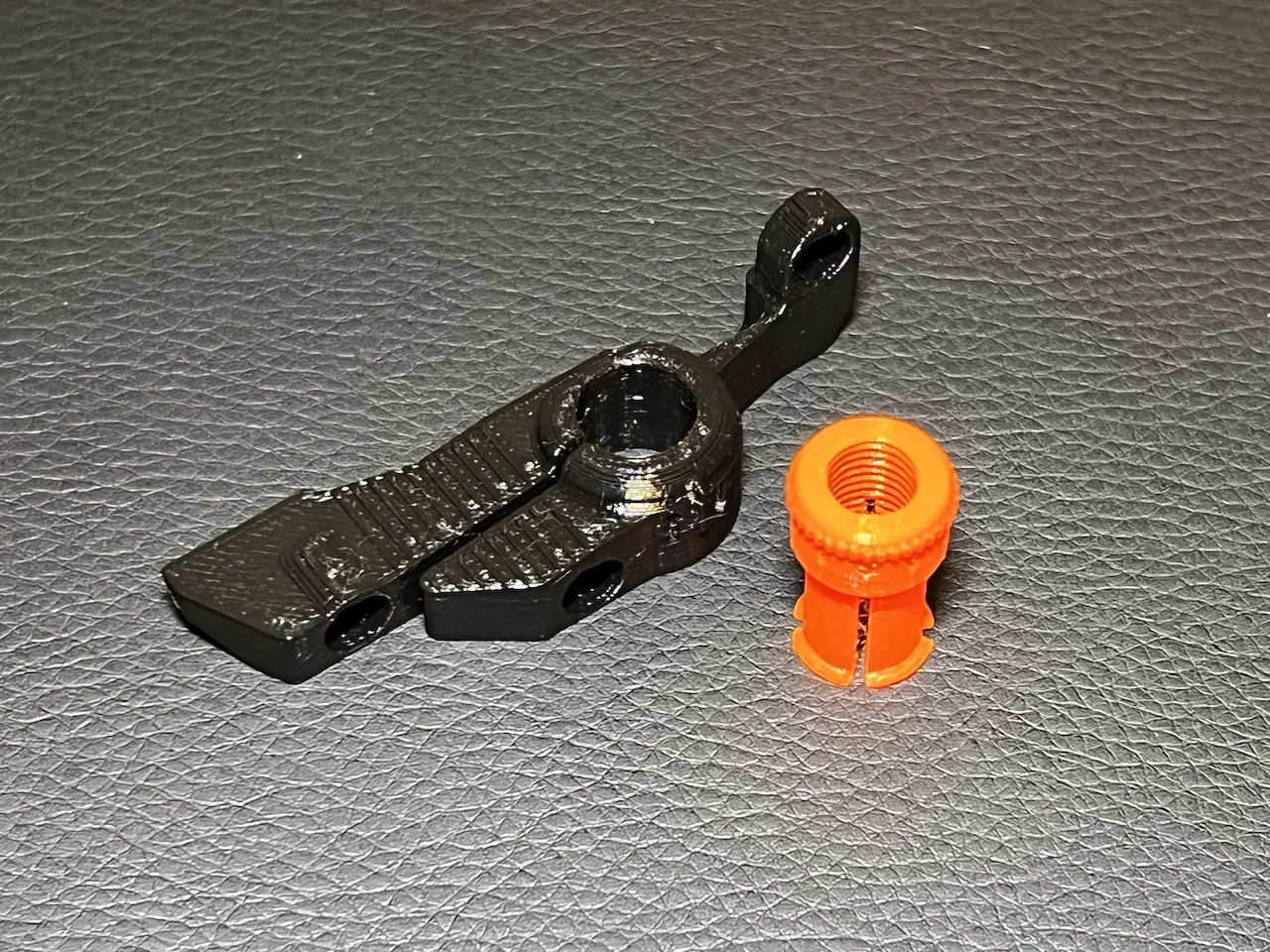

SuperPINDA Precision Adjuster có thiết kế hai phần, bao gồm SPA và một bản sửa đổi cần thiết cho MINI-minda-holder. SPA cho phép bạn điều chỉnh độ cao của cảm biến SuperPINDA một cách chính xác thông qua việc xoay SPA. Ngoài ra, SPA còn cung cấp điểm gắn chắc chắn hơn nhiều cho cảm biến khi siết ốc kẹp. Không còn lo việc va chạm làm lệch vị trí cảm biến khiến lớp in đầu tiên bị hỏng nữa! Bạn cũng không sợ làm hỏng lỗ ốc M3nN (nyloc) trên MINI-minda-holder vì chỉ cần lực siết nhẹ là đã giữ chặt cảm biến. Thân SPA có chia vạch, mỗi vạch tương ứng với 0,1mm khi căn chỉnh với vạch tham chiếu trên MINI-minda-holder.

Lưu ý khi in:

Nên in SuperPINDA Precision Adjuster bằng nhựa PETG với chiều cao lớp in 0.1mm (dùng profile mặc định "0.10mm DETAIL" trong PrusaSlicer) để đạt độ chi tiết cao cho ren trong và vạch chia độ. Để có kết quả tốt hơn, hãy dùng nozzle 0.25mm. Bạn cũng nên sấy kỹ sợi nhựa trước khi in để giảm thiểu tơ nhựa (stringing), giúp công đoạn hậu xử lý dễ dàng hơn. Tơ nhựa quá nhiều có thể làm tắc ren khiến SPA khó xoay.

Phần MINI-minda-holder đã sửa đổi nên in bằng PETG ở lớp in 0.2mm (dùng profile "0.20mm QUALITY"). Cả hai bộ phận có thể in bằng các loại vật liệu chịu nhiệt cao khác, không khuyến khích dùng PLA do khả năng chịu nhiệt kém gần cụm đầu in.

Hậu xử lý:

Dùng dao rọc giấy loại bỏ sạch tơ nhựa giữa các chân của SPA. Bạn có thể dùng máy khò nhiệt nhưng cần cẩn thận để không làm biến dạng nhựa. Kiểm tra kỹ các khớp khóa và loại bỏ phần nhựa thừa để đảm bảo việc xoay SPA không bị cản trở.

Đừng bỏ qua bước này! Nếu để lại nhựa thừa ở khớp khóa, việc xoay SPA bên trong holder sẽ bị nặng, gây khó khăn khi canh chỉnh.

Chuẩn bị lắp đặt:

Trước khi lắp, hãy thực hiện lắp thử (test fit) để đảm bảo mọi thứ khớp với nhau.

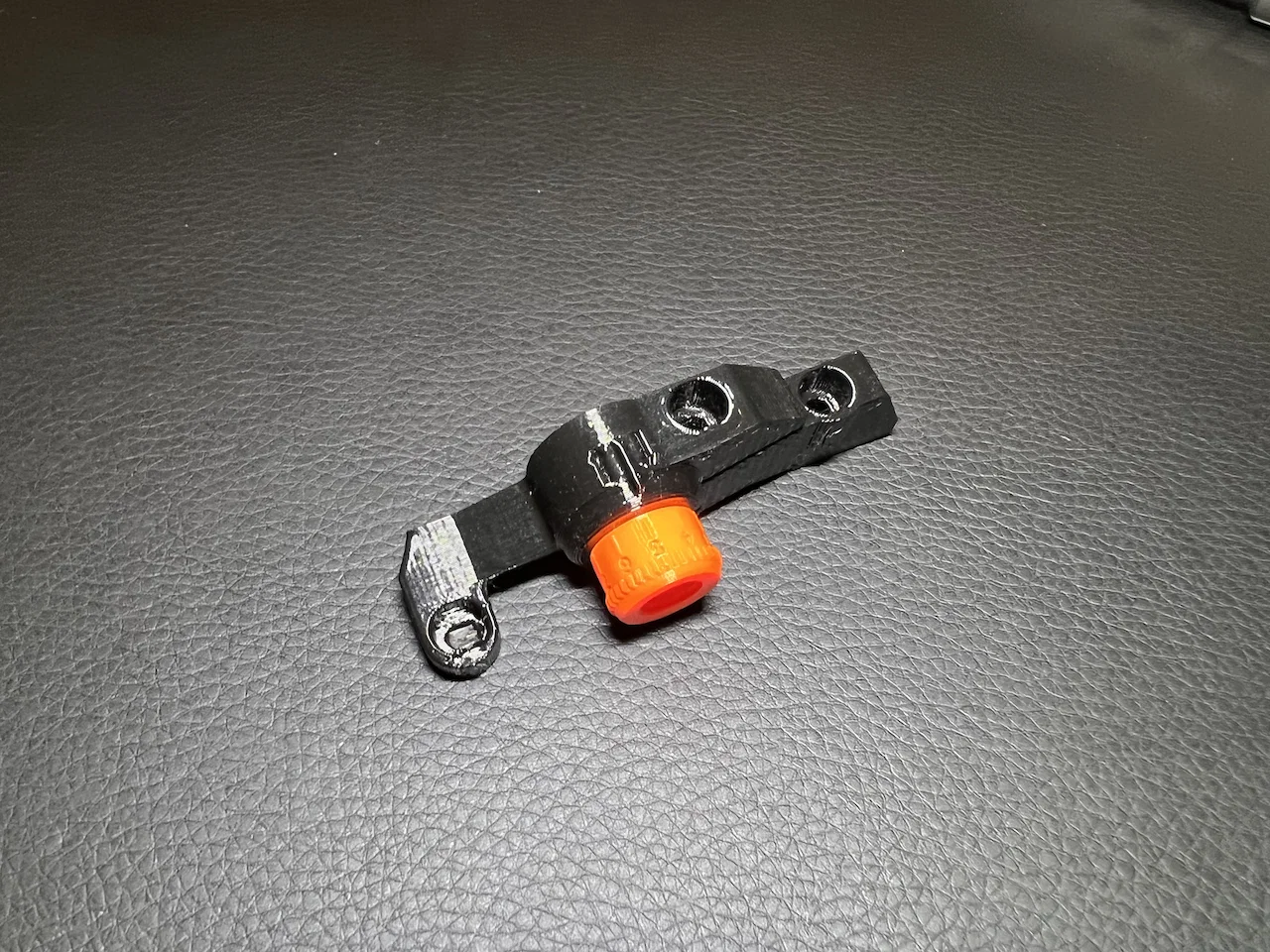

Nếu không muốn tháo cảm biến ra khỏi máy để thử, bạn có thể mua bu lông M8-1.0x30mm tại cửa hàng kim khí để thử lắp trước. Hãy xoay SPA vào bu lông vài lần để làm trơn ren. Tiếp theo, lắp SPA vào holder đã sửa đổi. Cần tách nhẹ holder để SPA lọt vào. Khi đã lắp vào, SPA phải xoay trơn tru.

Lắp đặt:

1. Nới lỏng ốc kẹp trên MINI-minda-holder và tháo cảm biến SuperPINDA ra.
2. Tháo 2 ốc cố định MINI-minda-holder vào X-carriage và quạt làm mát.
3. Chuyển ốc M3nN và ốc M3x12mm sang holder mới.
4. Lắp SPA vào holder đã sửa đổi.

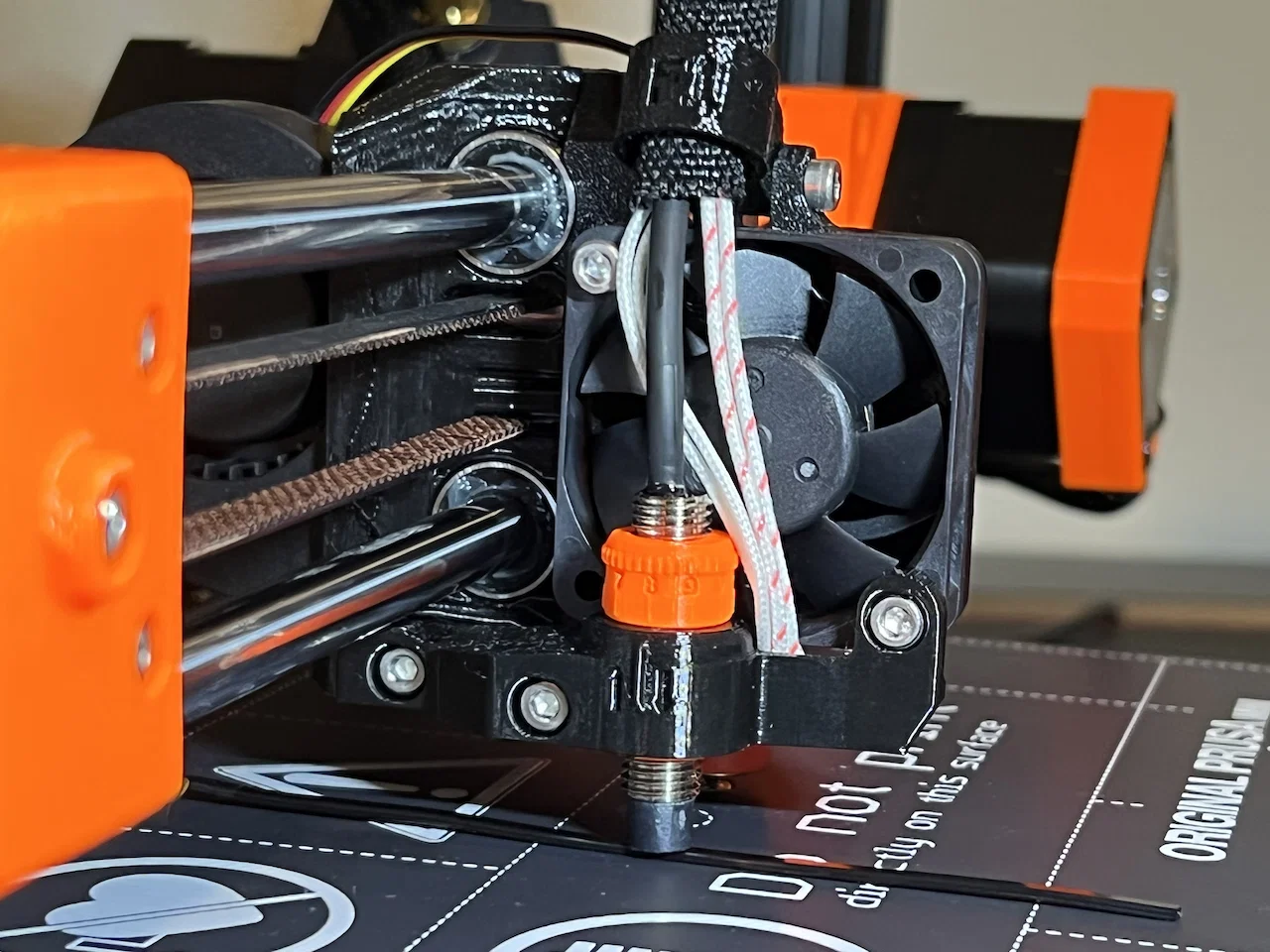

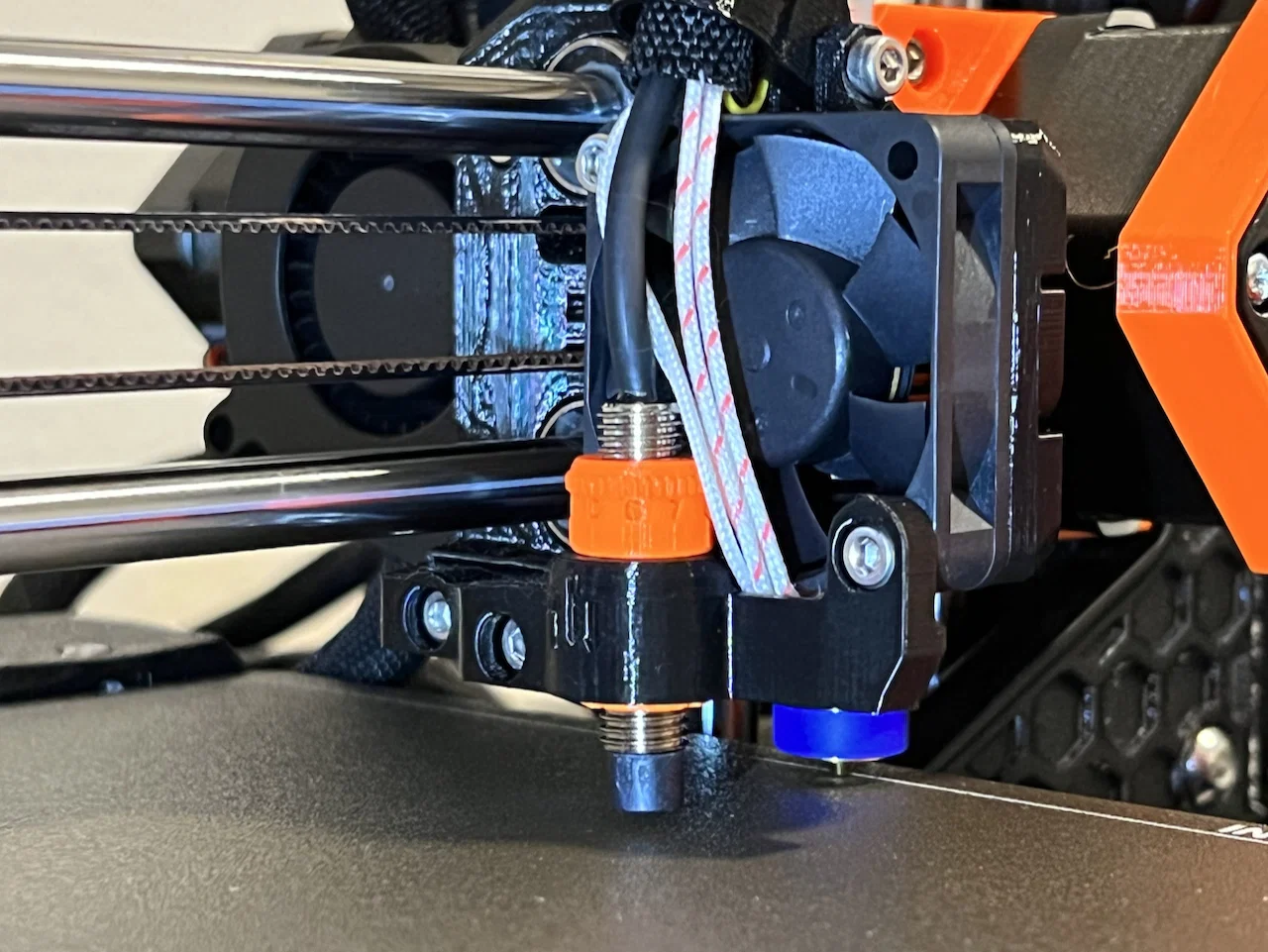

5. Cố định holder mới vào máy in.
6. Kiểm tra khoảng cách giữa SPA và quạt (cần khoảng 1-2mm).
7. Đưa cảm biến vào SPA và xoay ngược chiều kim đồng hồ để hạ thấp cảm biến cho đến khi thấy 4-6 vòng ren lộ ra.
8. Điều chỉnh độ cao cảm biến như hướng dẫn Preflight Check. Thay vì ấn cảm biến như cách truyền thống, bạn chỉ cần xoay SPA rất tiện lợi.
9. Khi đã ưng ý, siết chặt ốc kẹp để cố định.
10. Khởi động lại máy và căn chỉnh lại lớp in đầu tiên vì cao độ đã thay đổi.

Chúc bạn có những bản in tuyệt vời với bộ nâng cấp SPA mới!

Nhật ký thay đổi:

• 25/08/2022 — Thêm phiên bản 3 điểm cho MINI-minda-holder để dùng kèm Fan Spacer Mod.
• 11/11/2023 — Thêm file .step cho SPA.
