SuperPINDA Precision Adjuster cho Prusa i3 MK3S+

Giới thiệu bộ điều chỉnh độ cao SuperPINDA Precision Adjuster (SPA)! Đây là giải pháp kết hợp giữa ngàm gắn và công cụ điều chỉnh cho cảm biến SuperPINDA. Phiên bản đầu tiên này được thiết kế dành riêng cho Prusa i3 MK3S+. Tuy nhiên, phiên bản Drill Bit Version của SPA cho MK3S+ có thể dùng được cho cả MK3S+ và MK3S (thậm chí có thể dùng cho cả MK3, dù mình chưa thử nghiệm). Chi tiết về Drill Bit Version sẽ nằm ở phần cuối mô tả này.

SuperPINDA Precision Adjuster cũng đã có phiên bản cho MINI/MINI+!

Dành cho người dùng E3D Revo Six:

Mình đã bổ sung thân máy in (extruder body) sửa đổi thứ hai, được thiết kế riêng cho hotend Revo Six. Nó có thêm chốt chống xoay (anti-rotation lug) ăn khớp với thân Revo Six, giúp hotend không bị xoay trong quá trình thay nozzle. Thiết kế này dựa trên và được góp ý bởi Kartoffelopa. Cảm ơn hai bạn đã đóng góp để cải thiện SPA!

Dành cho người dùng Phaetus Dragon:

Mình đã thêm thân máy in thứ ba dành cho hotend Phaetus Dragon. Nó có khối chống xoay (anti-rotation block) giúp cố định hotend khi thay nozzle. Thiết kế dựa trên bản của Mick Schroeter và được kiểm chứng bởi MeghansUncle2. Cảm ơn cả hai bạn! _Thân máy in cho Dragon đã được kiểm chứng với bản ST (standard flow), còn bản HF (high flow) thì có vẻ cùng kích thước ngoài nhưng chưa được xác nhận hoàn toàn tại thời điểm viết bài._

Tổng quan:

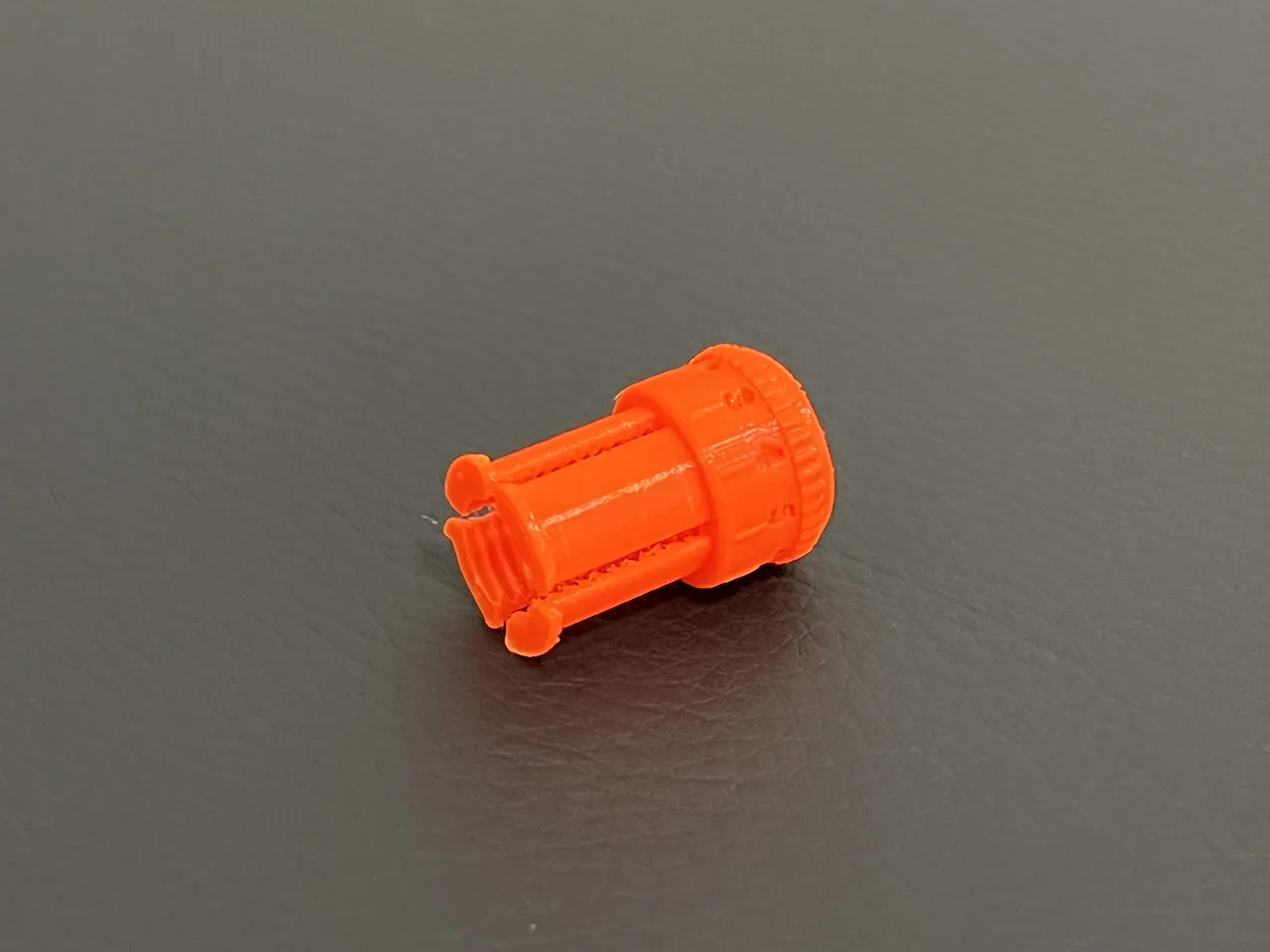

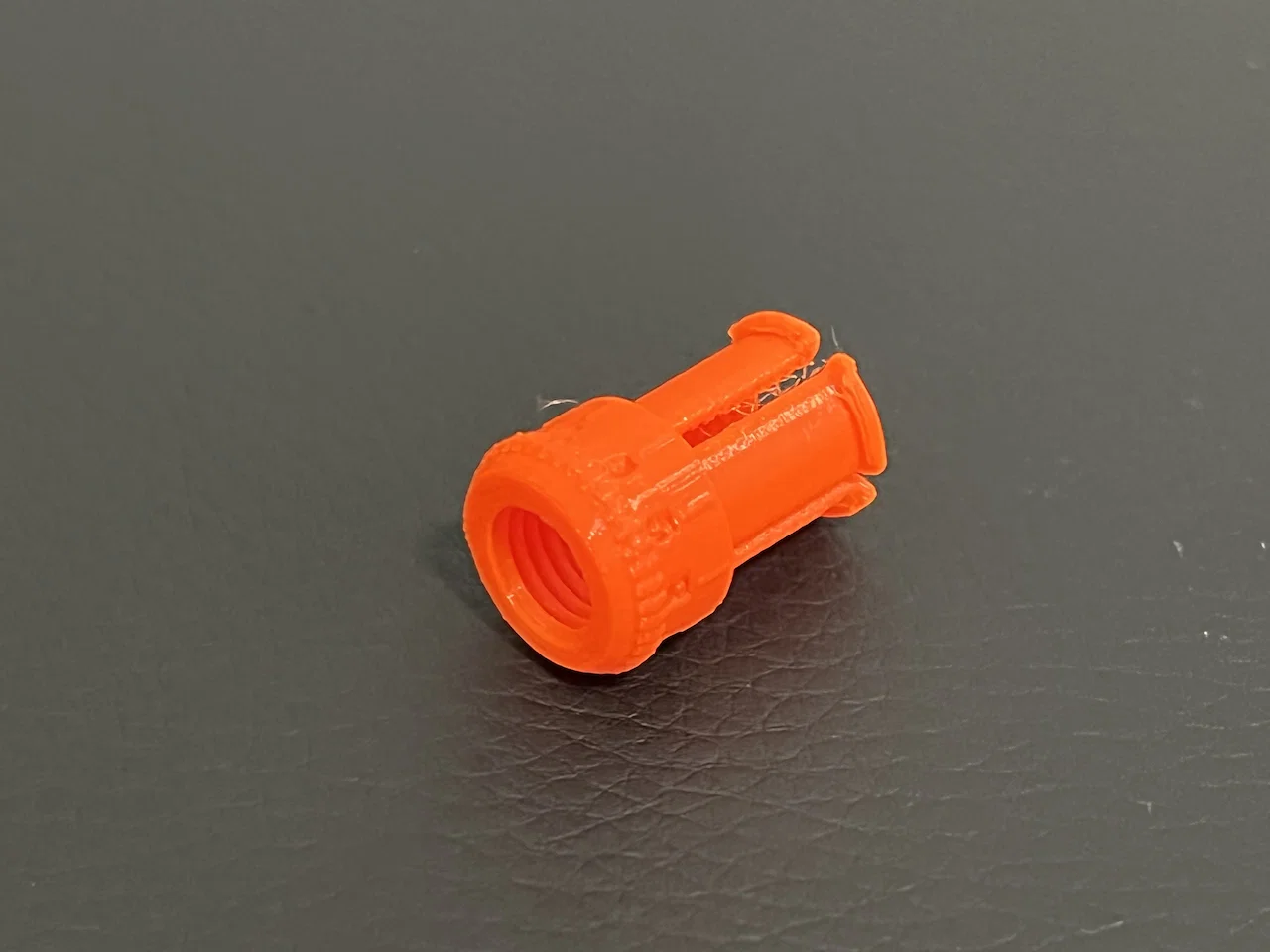

SPA là thiết kế gồm 2 phần, yêu cầu sửa đổi thân máy in trên MK3S+. SPA cho phép tinh chỉnh chiều cao SuperPINDA cực kỳ chính xác bằng cách xoay. Nó cũng tạo ngàm gắn chắc chắn hơn, không lo bị lệch cảm biến hay hỏng lỗ ốc M3nS do vặn quá chặt. Thân SPA có chia vạch, mỗi vạch tương ứng 0.1mm chiều cao.

Lưu ý khi in:

Nên in SPA bằng nhựa PETG với layer height 0.1mm để ren và vạch chia được sắc nét. Hãy sấy sợi nhựa kỹ trước khi in để tránh hiện tượng stringing gây tắc ren. Thân máy in sửa đổi nên in PETG, layer height 0.2mm, infill 20% grid.

Xử lý sau in:

Dùng dao rọc giấy làm sạch các sợi nhựa thừa. Quan trọng: đừng bỏ qua việc làm sạch các mấu khóa, nếu không sẽ bị kẹt khi xoay. Kiểm tra bên trong lòng ngàm thân máy in, dùng giấy nhám hoặc dũa nếu cần để SPA xoay mượt mà nhưng đừng mài quá tay kẻo mất độ bám.

Chuẩn bị lắp đặt:

Hãy thử lắp (test fit) trước khi tháo rời máy. Bạn có thể dùng ốc M8-1.0x30mm để thử nếu không muốn tháo cảm biến ra. Xoay SPA vào/ra nhiều lần để ren trơn tru.

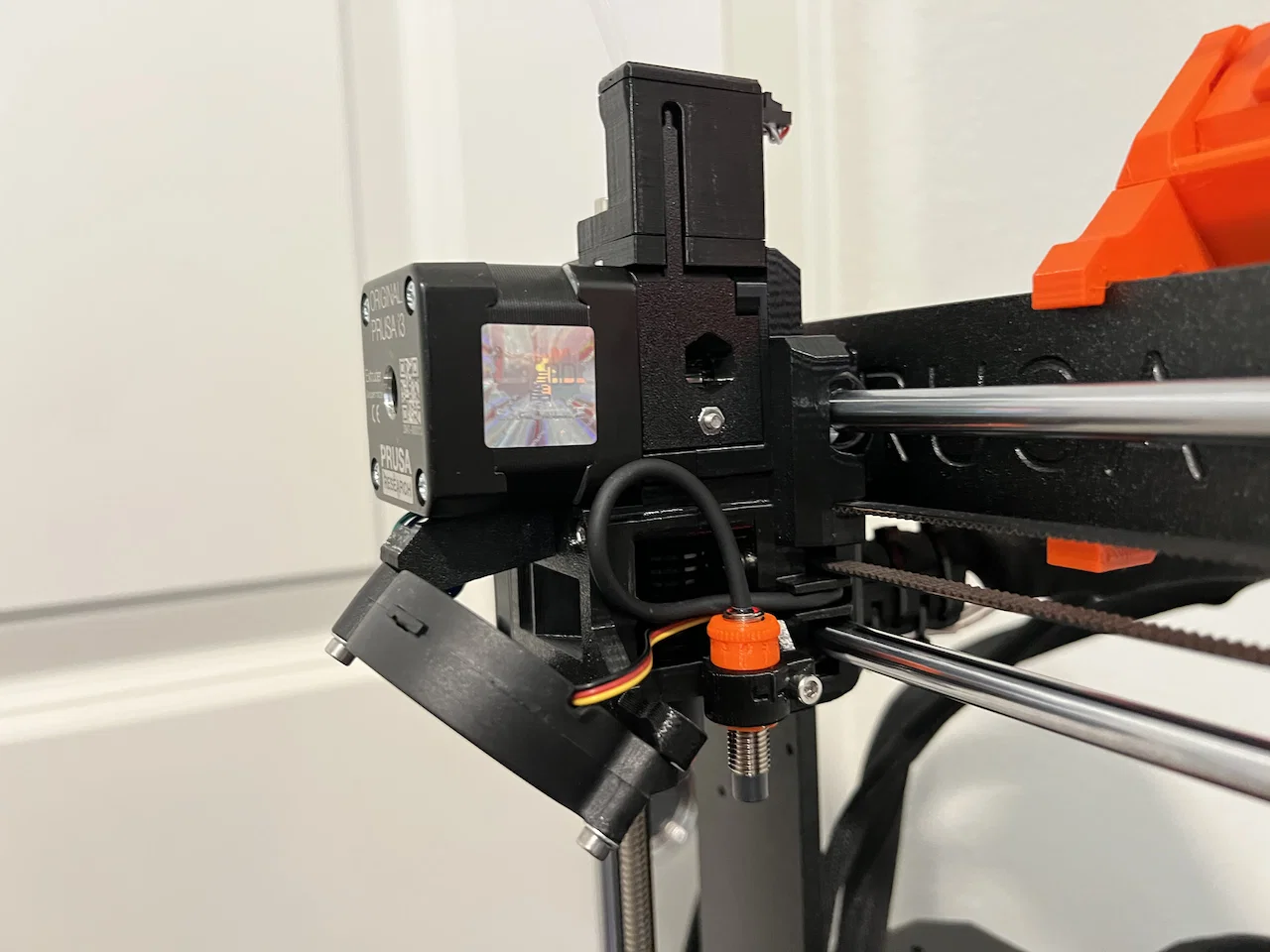

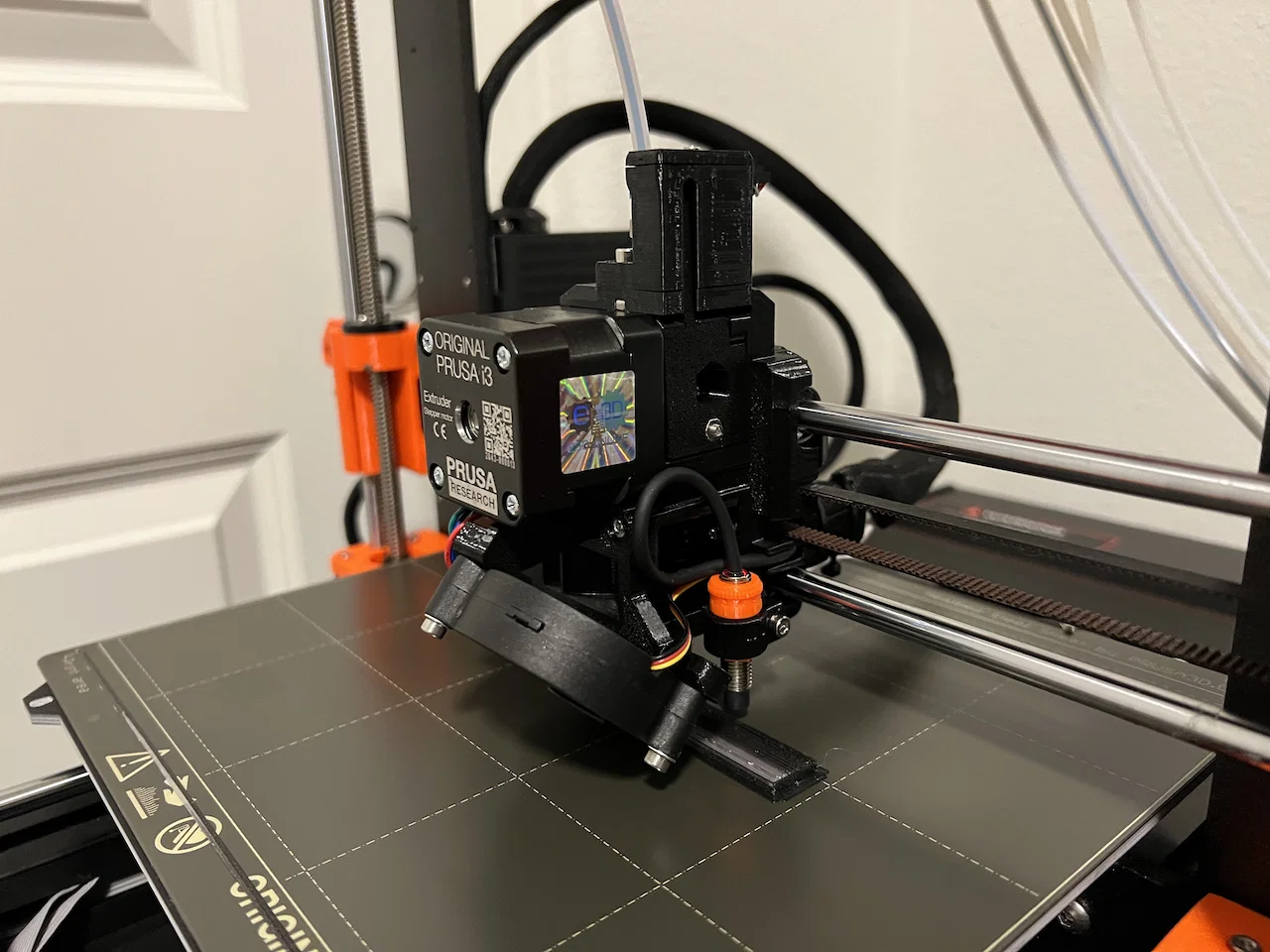

Lắp đặt:

Bạn nên xem qua Hướng dẫn lắp ráp E-Axis của Prusa trước khi bắt đầu.

1. Tháo quạt làm mát, SuperPINDA, quạt hotend, idler, cảm biến IR và các linh kiện liên quan.

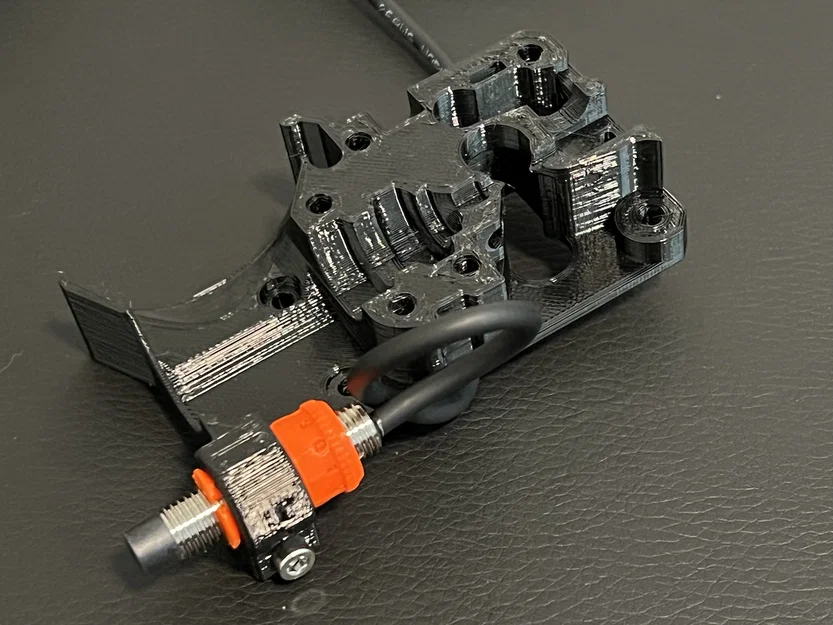

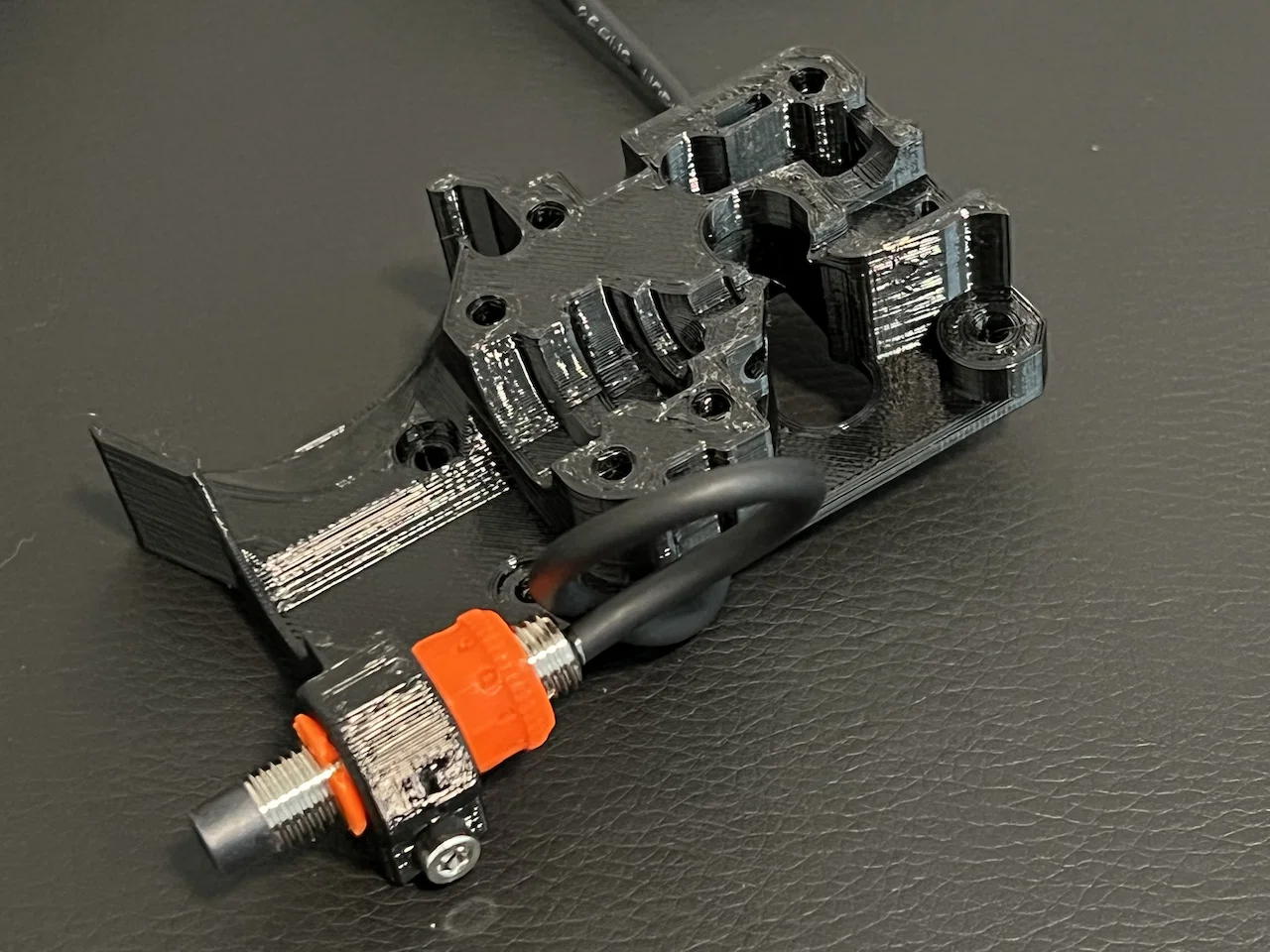

2. Thay thân máy in cũ bằng thân máy in đã sửa đổi.
3. Lắp lại các linh kiện theo thứ tự ngược lại.

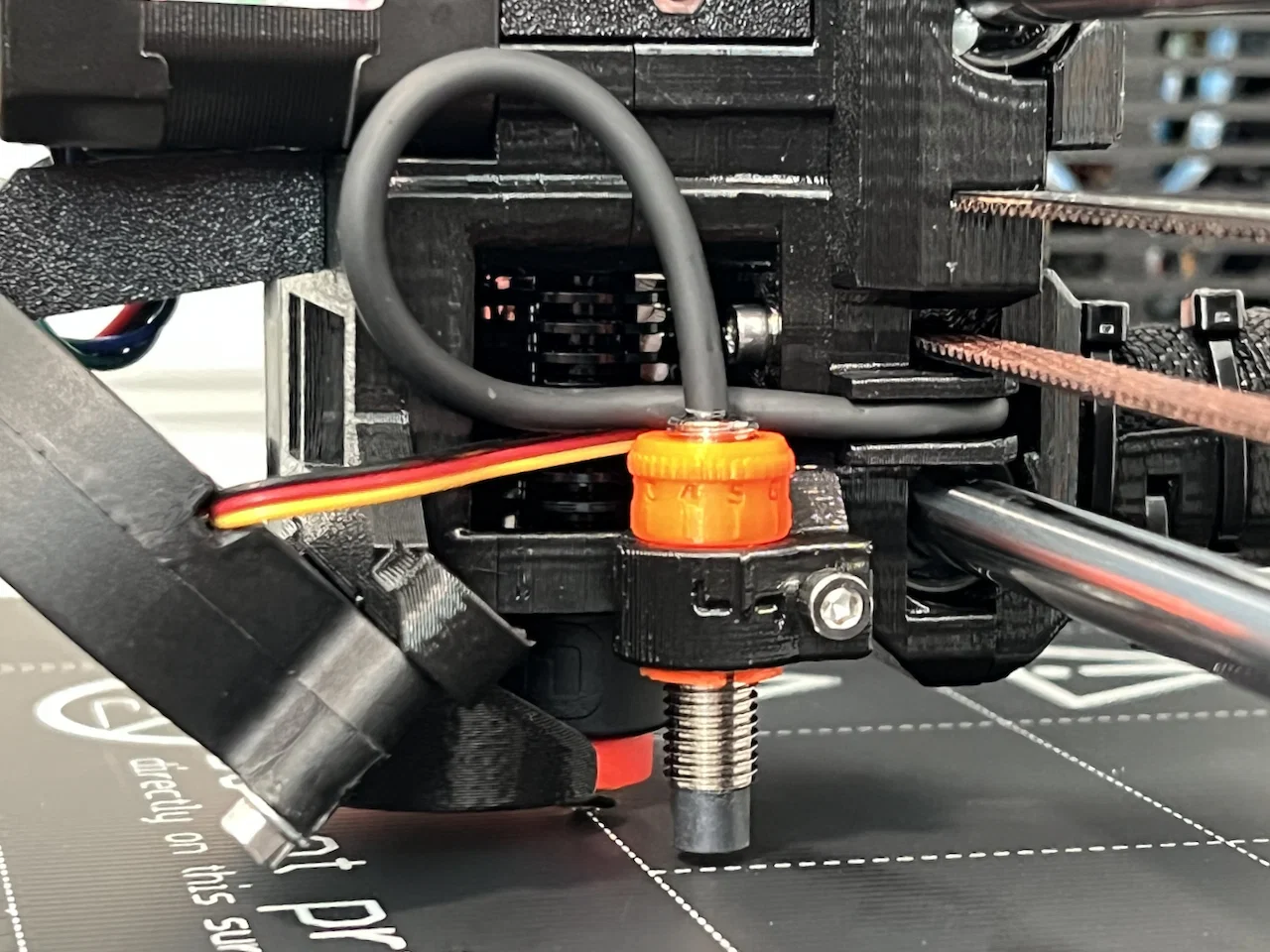

Khi lắp, luôn giữ đầu cảm biến SuperPINDA để không bị xoay theo khi vặn SPA. Chỉ cần siết ốc kẹp vừa đủ, không cần dùng quá nhiều lực như thiết kế cũ.

Phiên bản Drill Bit cho MK3S+:

Nếu ngại tháo rời toàn bộ extruder, bạn có thể dùng phiên bản "Drill Bit Version" (DBV). Chỉ cần dùng mũi khoan 13/32" để doa rộng lỗ ngàm trên thân máy in gốc (làm bằng tay, không dùng máy khoan điện) và gọt bớt một chút nhựa ở phía sau để vừa với SPA.

Lời khuyên: Hãy in sẵn một thân máy in dự phòng trước khi thực hiện doa lỗ để đề phòng rủi ro.

Lưu ý khác:

Nếu bạn định lên đời hotend E3D Revo Six hoặc lắp MMU2S, hãy làm luôn trong quá trình này để tiết kiệm thời gian tháo lắp máy.
