Adapter Logitech C920 cho articulating camera mount

Dùng cái ngàm này để gắn webcam Logitech C920 lên hệ articulating camera mount của Sneaks! Ngàm này cung cấp tùy chọn gắn khớp articulating link và/hoặc gắn ball joint, đồng thời thay thế luôn phần ngàm gốc đi kèm theo camera. Ngoài ra, bạn còn có thể tuỳ biến thêm trong OpenSCAD nữa!

Tháo rời camera

Vì ngàm này sẽ thay thế phần ngàm gốc trên Logitech C920, nên bạn cần tháo camera ra một chút để gỡ phần ngàm gốc. Mình xem video này và đọc hướng dẫn này để biết cách tháo camera. Bạn nên chuẩn bị tua vít bake (Phillips) cỡ 00 hoặc tương đương.

Nhớ giữ lại các miếng insert bản lề bằng kim loại để dùng với adapter in mới.

In 3D

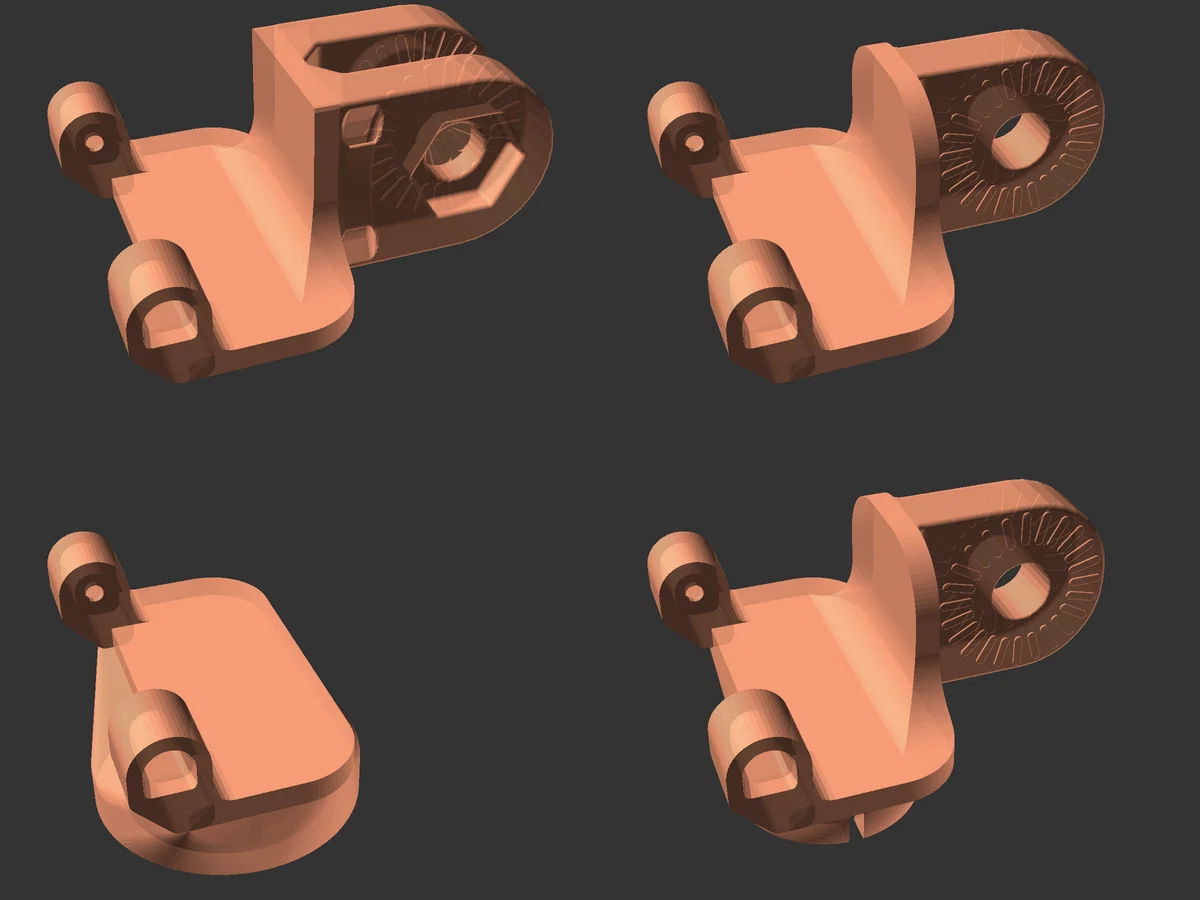

Có sẵn nhiều biến thể (variant) của mẫu, và bạn cũng có thể tuỳ biến adapter theo nhu cầu bằng file OpenSCAD đi kèm.

Với tất cả các biến thể adapter, mình khuyến nghị:

• In bằng vật liệu khác PLA (mình dùng PETG). Phần housing của bản lề khá nhỏ để vừa với camera, và PLA giòn hơn so với các vật liệu khác.

Những adapter có articulated link và không có ball mount thì in khá đơn giản, không cần supports.

Với các adapter có ball mount, mình khuyến nghị thêm:

• Vệ sinh print bed. Mình bị hỏng vài lần khi in cho tới khi làm sạch mặt bàn in.
• Set 9mm phía đáy lên 100% infill để phần ball mount chắc hơn.
• In chậm hơn. Có thể in không cần supports, nhưng diện tích tiếp xúc với bed nhỏ. Mình giới hạn máy in ở 60mm/sec cho bản in này.

Có sẵn các adapter vừa có ball mount vừa có ngàm gắn articulated link. Các mẫu này cần supports ở phần articulated link để in được, vì ball mount nâng phần còn lại của mẫu lên khỏi print bed.

Lắp đặt

Gắn các kẹp/miếng bản lề kim loại từ ngàm Logitech C920 nguyên bản vào phần đế bản lề trên adapter in ra. Sau đó bắt vít lên camera y như ngàm gốc và lắp lại các phần còn lại của camera.

Remix

Nếu muốn remix thêm, model OpenSCAD đi kèm có thể tạo các mount base trống (blank). Bạn cũng có thể mở rộng code để thêm các chi tiết của riêng mình. File STL của articulated mount dùng trong OpenSCAD được lấy từ model gốc của Sneaks. Để dùng OpenSCAD, đảm bảo tất cả file nguồn nằm chung một thư mục, rồi mở logitech-c920-slim-adapter.scad bằng OpenSCAD.

Xem thêm

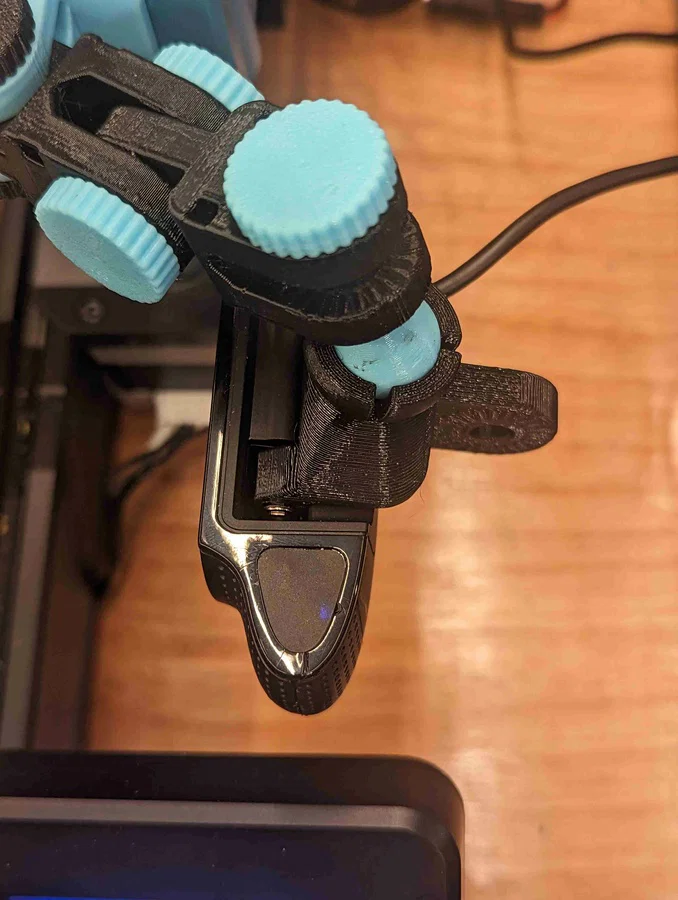

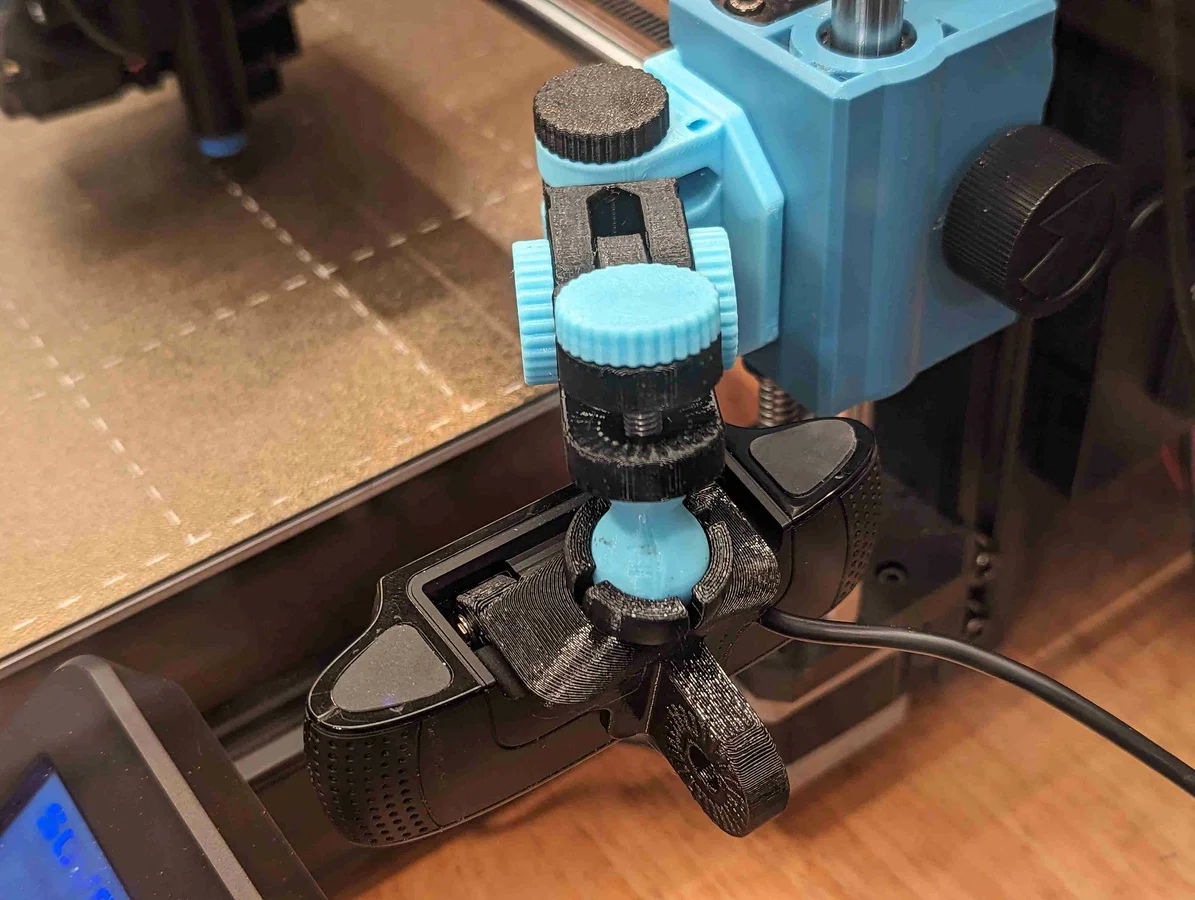

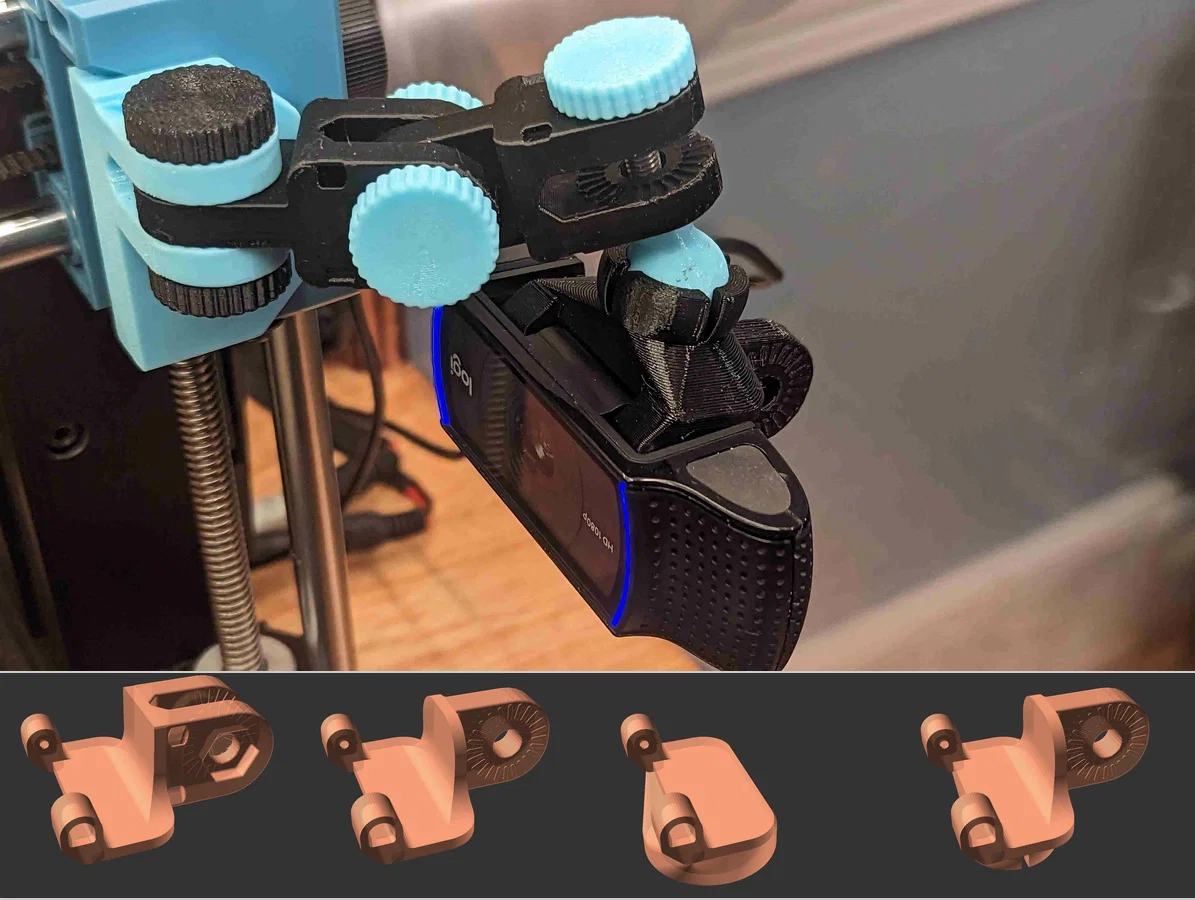

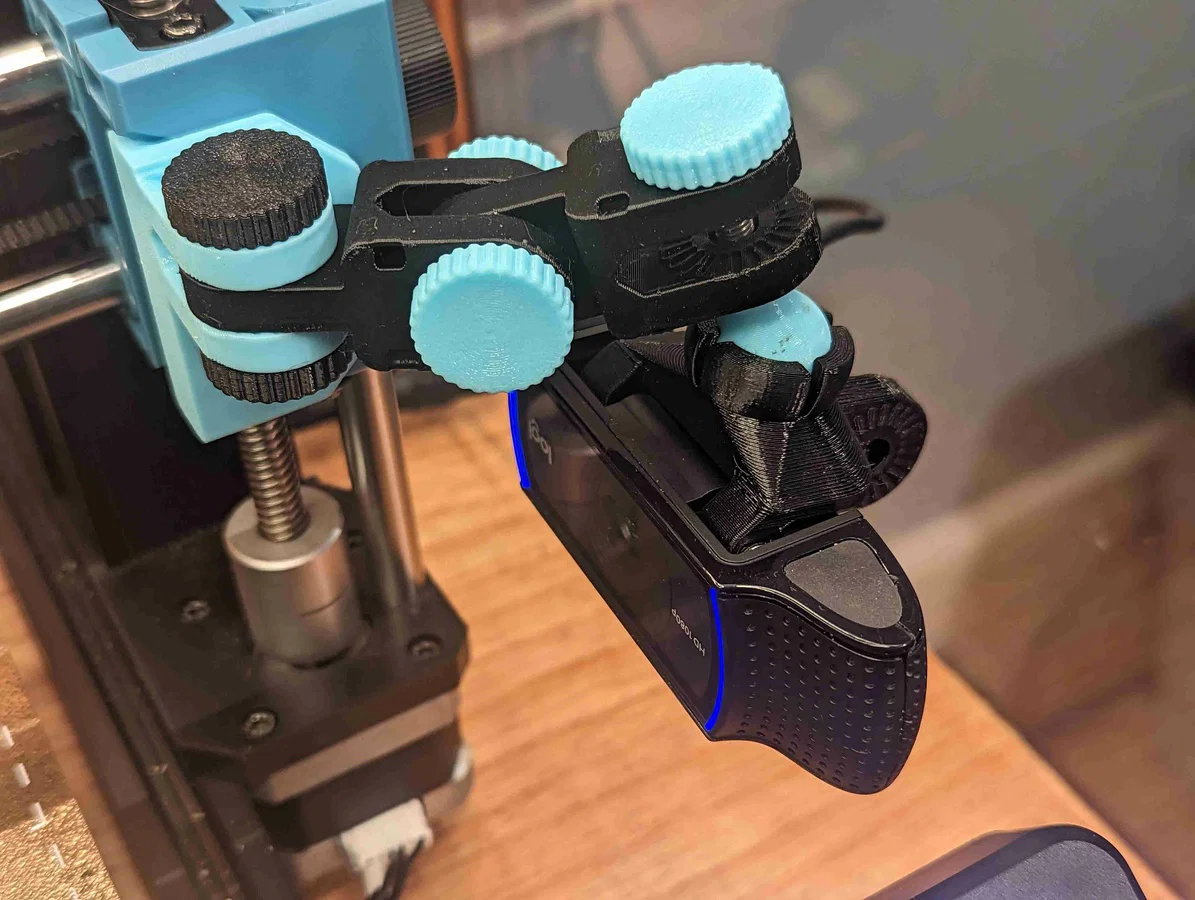

Mình đã gắn Logitech C920 và adapter mới vào articulating mount bằng phiên bản mình tinh chỉnh của bản remix steel ball nut của darkcoffee.

Trong hình cũng có đế articulating mount cho trục X của Sovol SV06 / SV06 Plus của mình nữa!
