Kẹp drill bit cho Bosch Custom Case / Pick and Click
Mẫu kẹp drill/drive bit dạng parametric cho Bosch Custom Case / Pick and Click. Tùy chọn 9 khe (hơn OEM), hỗ trợ quick change/driver insert, có thể xếp 2 hàng đến 18 bit và in không cần support.
Mô tả

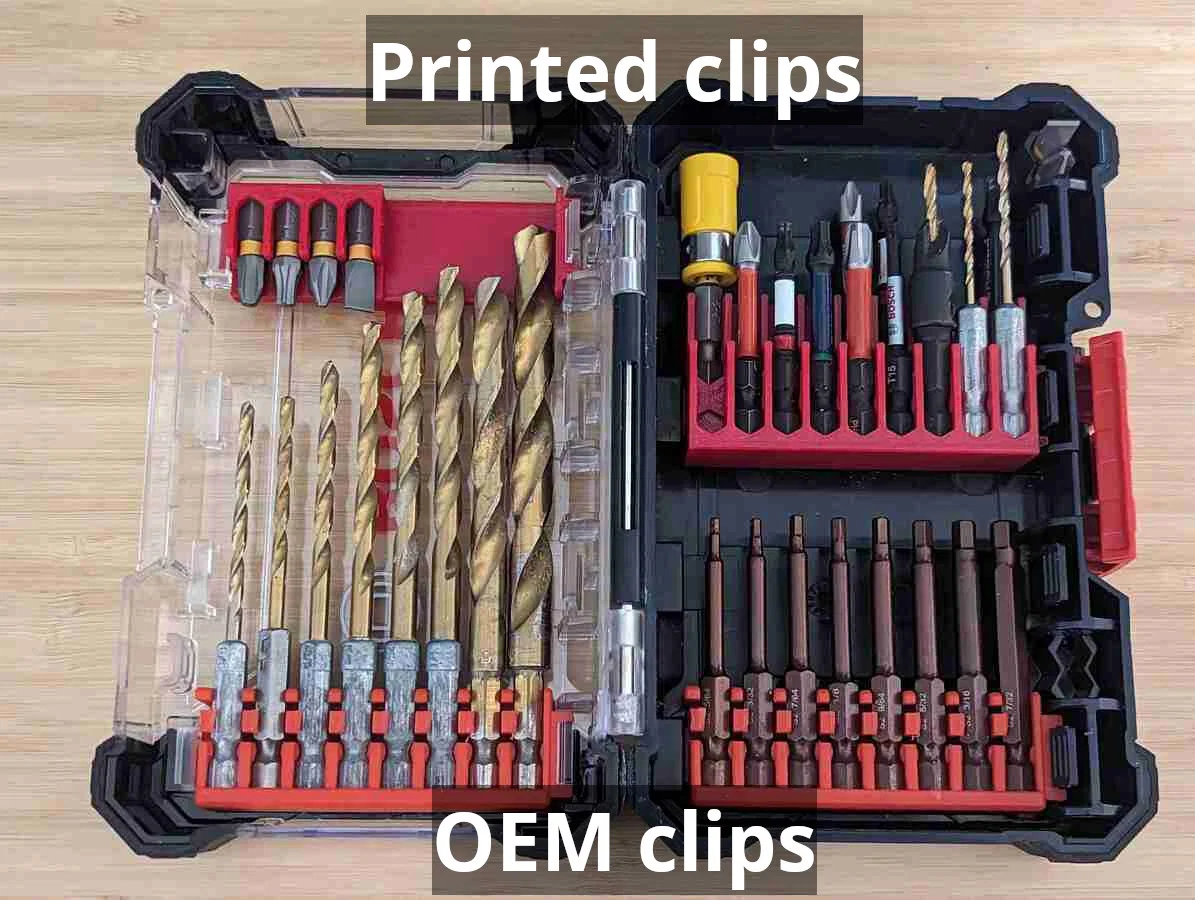

Thêm chữ “custom” đúng nghĩa cho Bosch Custom Case của bạn với các kẹp bit in 3D tuỳ biến! Mấy cái case này có sẵn rãnh để gắn các clip/kẹp thay đổi được cho drill bit và drive bit, nhưng kẹp OEM thì chỉ có khi mua kèm bộ bit. Với mẫu này, bạn có thể tự làm kẹp bit của riêng mình!
Tính năng

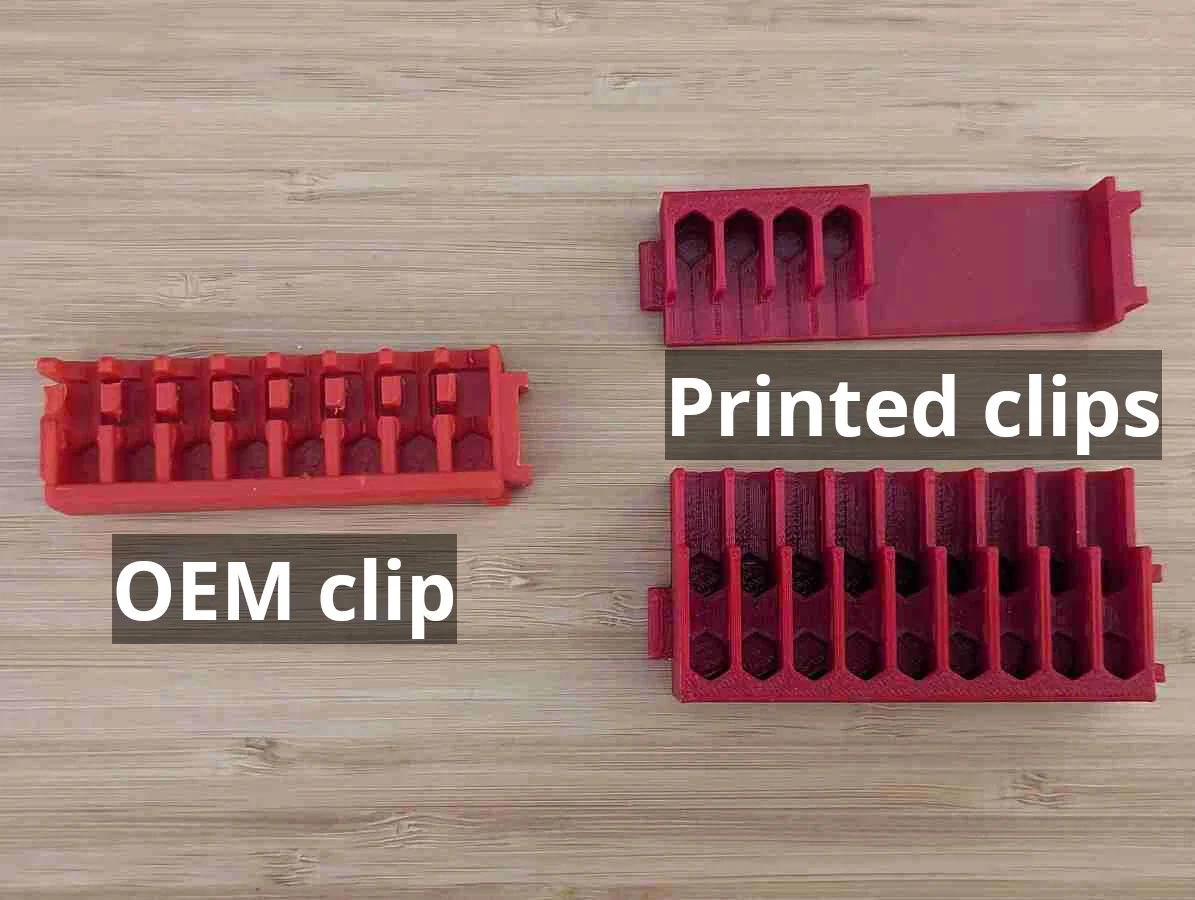

- Tối đa 9 khe bit mỗi kẹp — kẹp OEM chỉ có 8 khe
- Chọn kiểu khe cho quick change hoặc driver insert bits
- Tuỳ chọn xếp 2 hàng bit trong một kẹp (tối đa 18 bit)
- Tuỳ chọn hướng khe giữ bit chúc xuống để cất bit dễ hơn ở phần trên của case
- Tuỳ chọn thêm một “blank channel” cho một phần của kẹp để cho phép bit dài xuyên qua
Render và in 3D

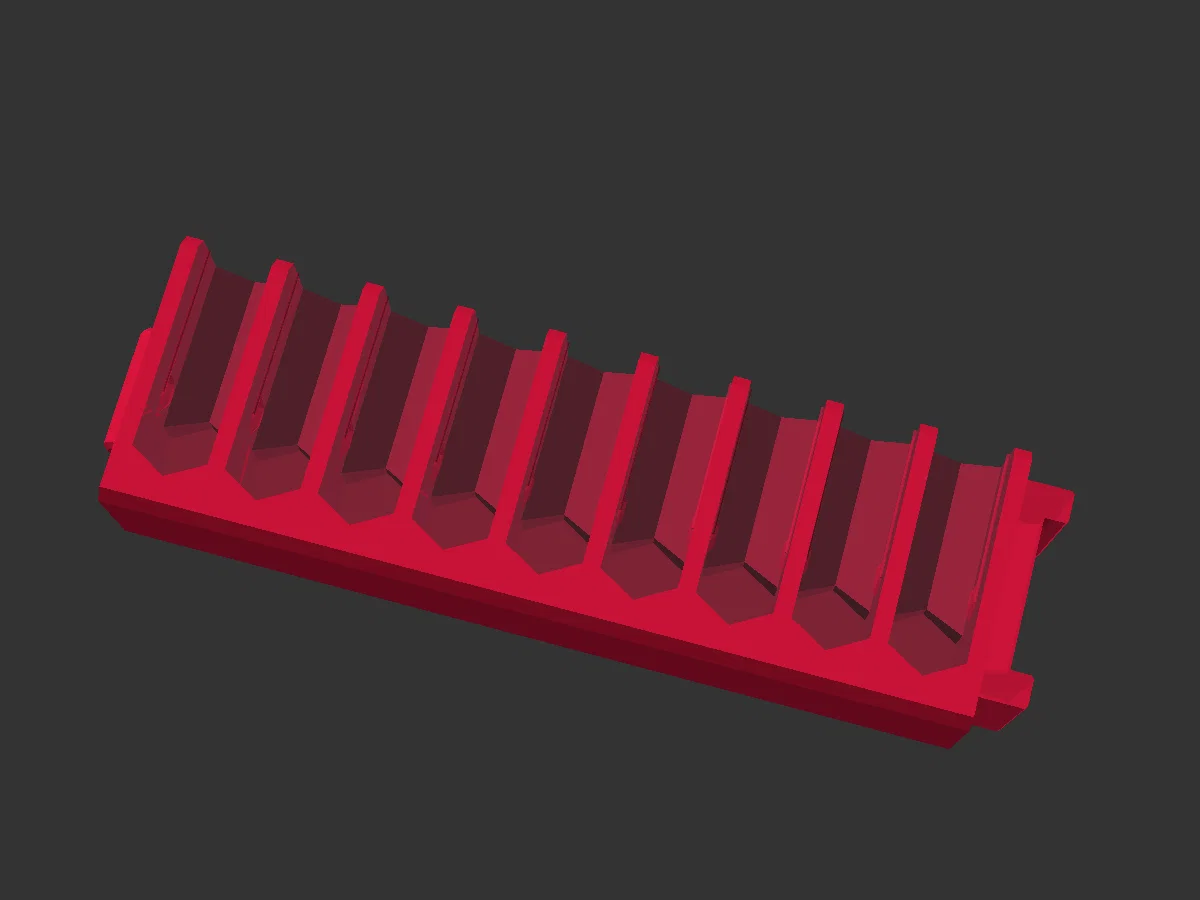

Mở file custom-case-bits-insert.scad bằng OpenSCAD, rồi dùng các tuỳ chọn trong Customizer để cấu hình kẹp bit:
Kẹp bit in không cần support. Vách ngăn khe bit sẽ hơi uốn khi gắn/rút bit, nên mình thích in bằng PETG. PLA cũng nên chạy ổn.
Xem thêm
Trước khi tự làm mẫu này từ đầu, mình có in thử vài cái kẹp theo mẫu bit clip của Benjamen Johnson trên Thingiverse. Website của anh ấy có nhiều mẫu khác cho hệ Bosch Custom Case, và trang Thingiverse của anh ấy cũng có nhiều mẫu hữu ích cho các hệ hộp đồ nghề khác nhau.
Mình cũng có mẫu cho Bosch Custom Case / Pick and Click nữa!
