Bambu (x1p1) smart poop chute – Ống dẫn poop thông minh cho Bambu

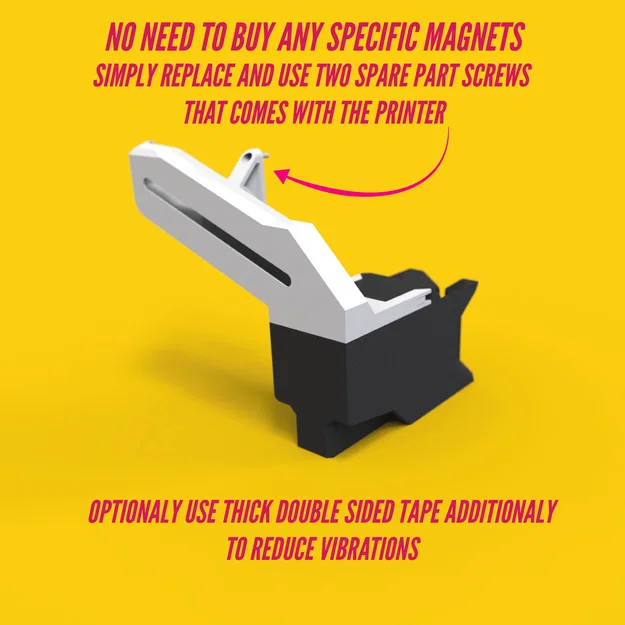

Ống dẫn “poop” này không cần đúng loại nam châm nào hay đồ tương tự, nhưng tất cả món bạn cần thì thường có sẵn trong kho phụ tùng nếu bạn đang dùng máy bambulabs.

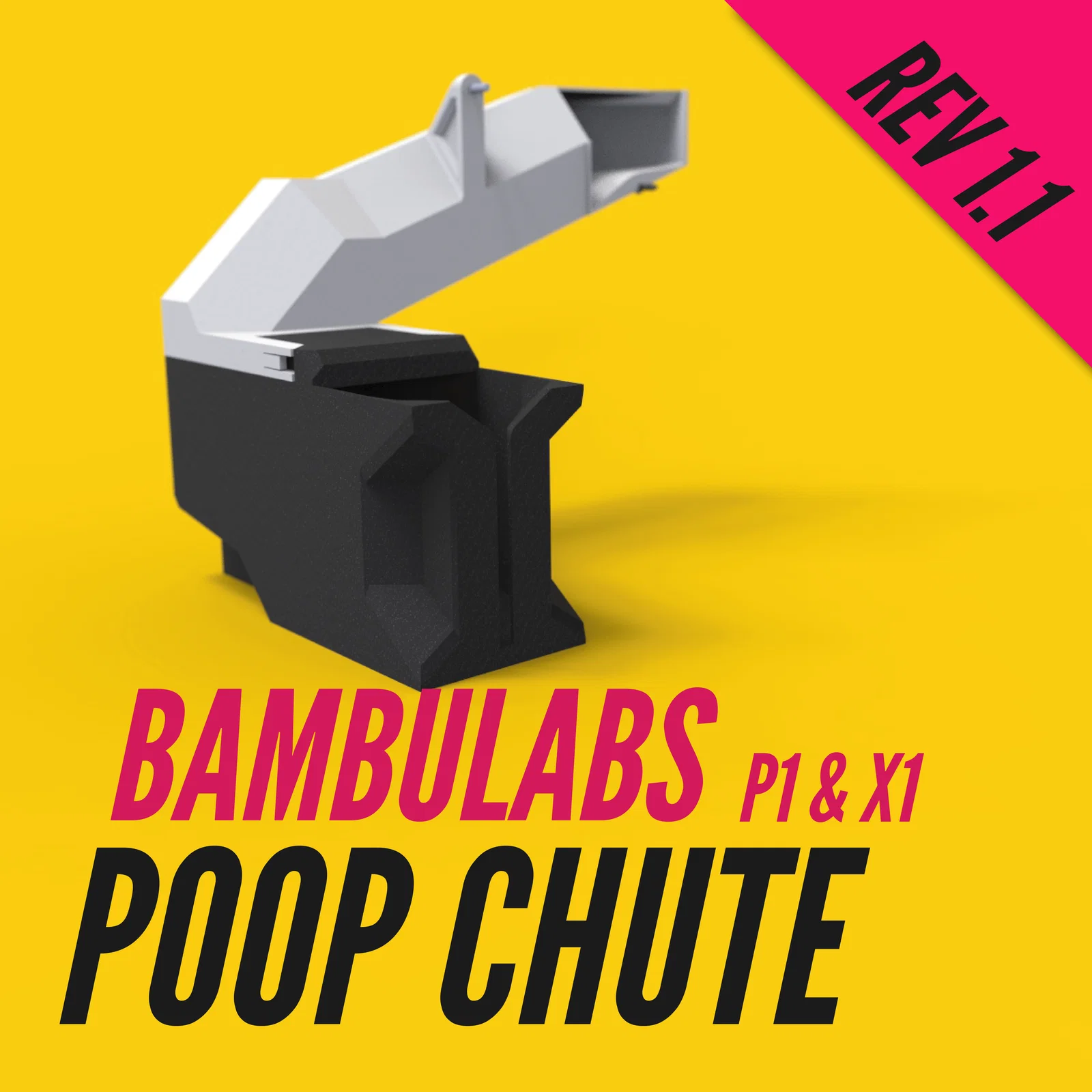

FILE REVISON 1.1 HIỆN ĐÃ CÓ (25/10/2023)
xem change-log bên dưới và in lại để được kết quả tốt hơn

Thiết kế này hiện vẫn là prototype vì chưa hoàn hảo 100%. Mình đã có vài cải tiến cho bản kế tiếp và sẽ chỉnh sớm. Rất mong nhận được góp ý từ bạn – vui lòng đăng make và ý kiến sau khi test. Nếu bạn thấy đáng để ủng hộ thì mình trân trọng mọi donation.

Nếu bạn quan tâm quá trình làm cái này: xem instagram 3d-printing của mình.

Điểm đặc biệt:

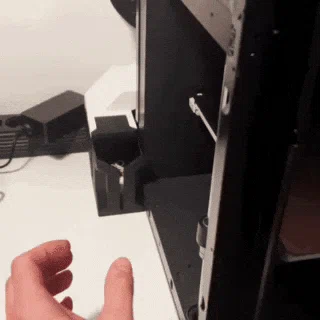

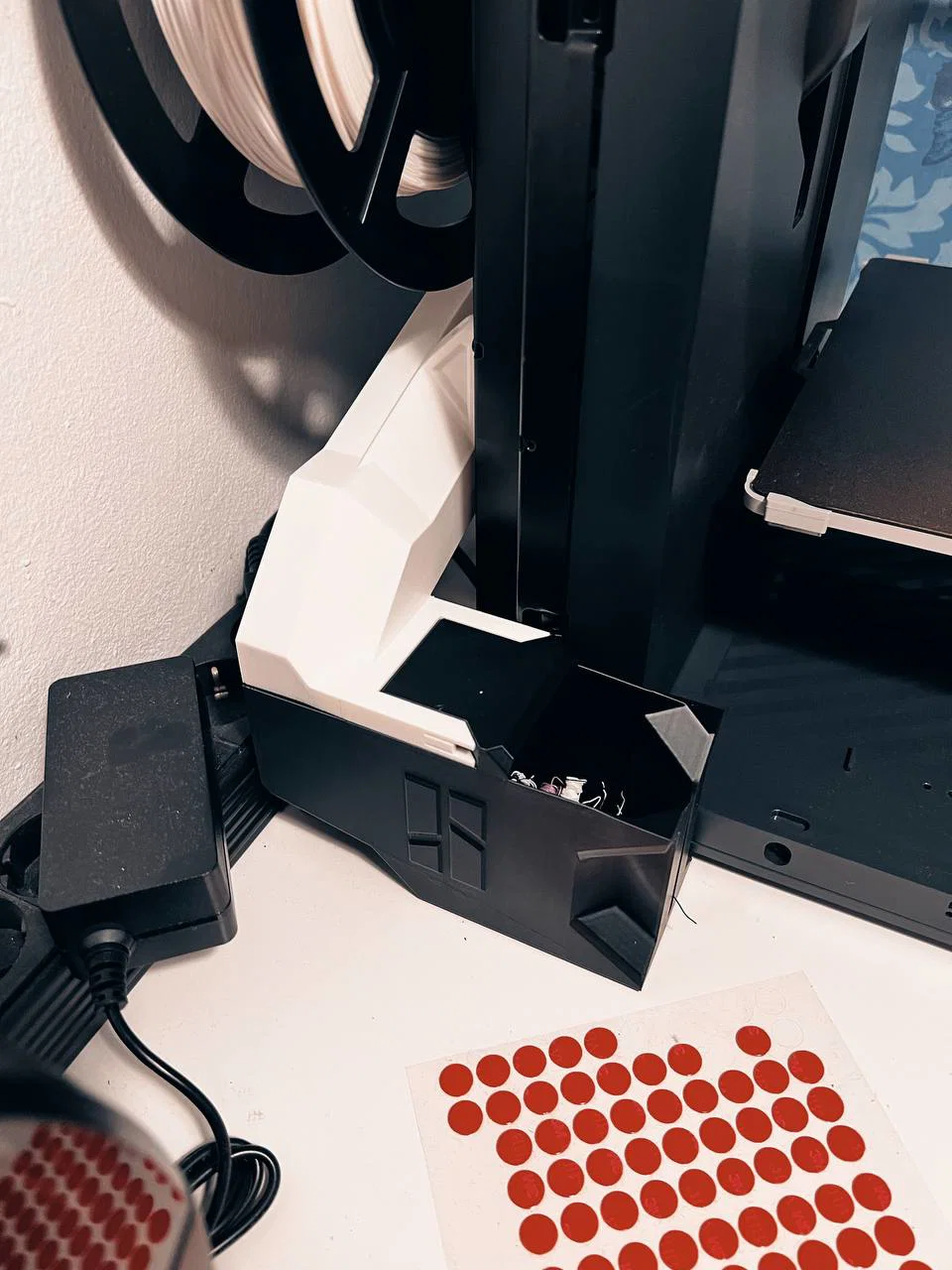

-Thiết kế rất tiết kiệm không gian. Hộp có thể kéo ra phía trước nên chỉ cần chừa khoảng 70mm không gian ở bên hông máy in.
-Không dùng thêm linh kiện “đúng chuẩn” nào mà bạn phải mua.

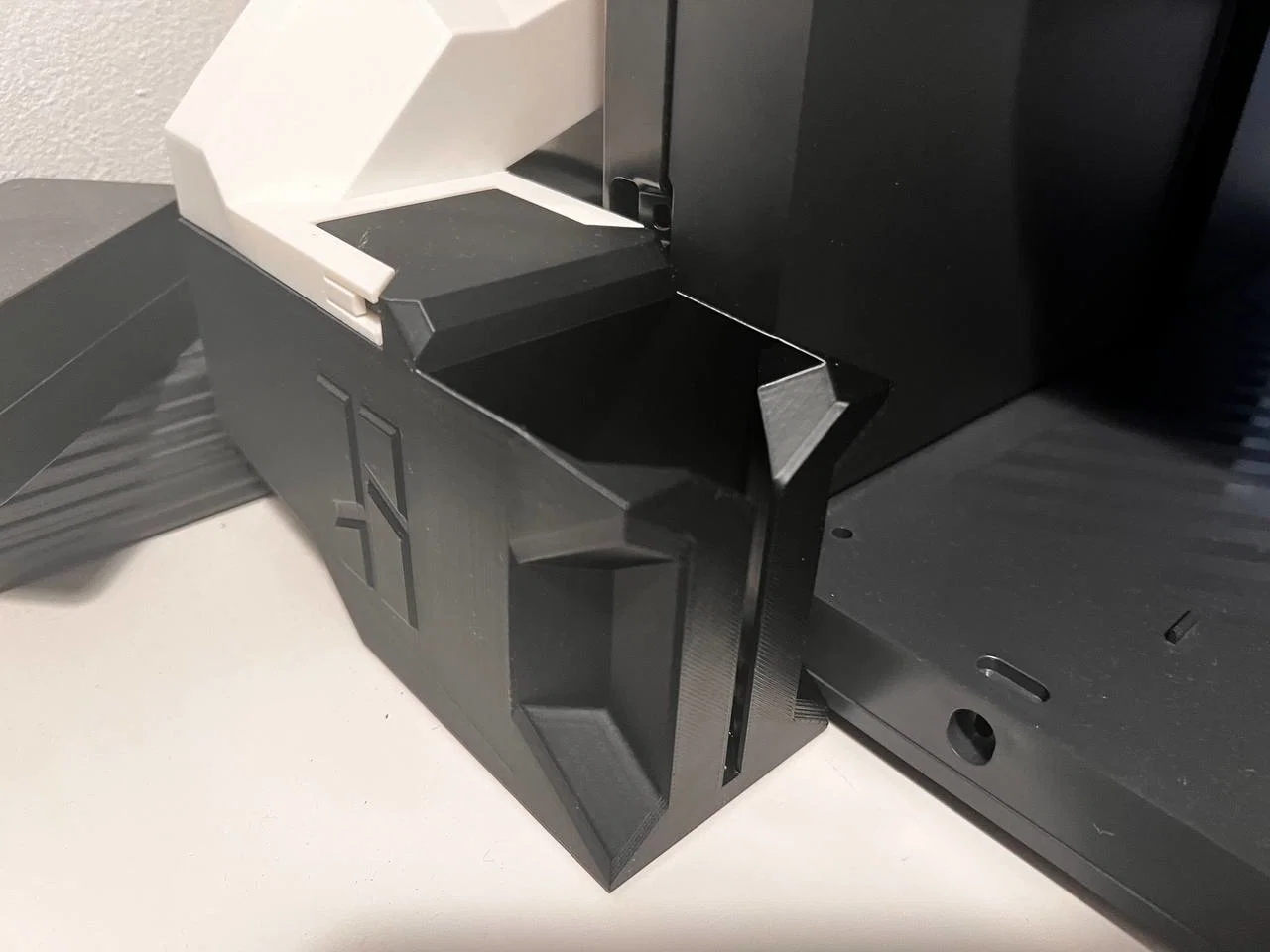

-Dễ quan sát mức đầy của hộp.
-Hộp dễ cầm nắm.
-Đổ hộp tiện, kể cả với túi nhỏ.
-Thiết kế nhìn ổn áp

Changelog:
Rev 1.0
- file cơ bản
Rev 1.1
- tối ưu ramp để giảm khả năng kẹt

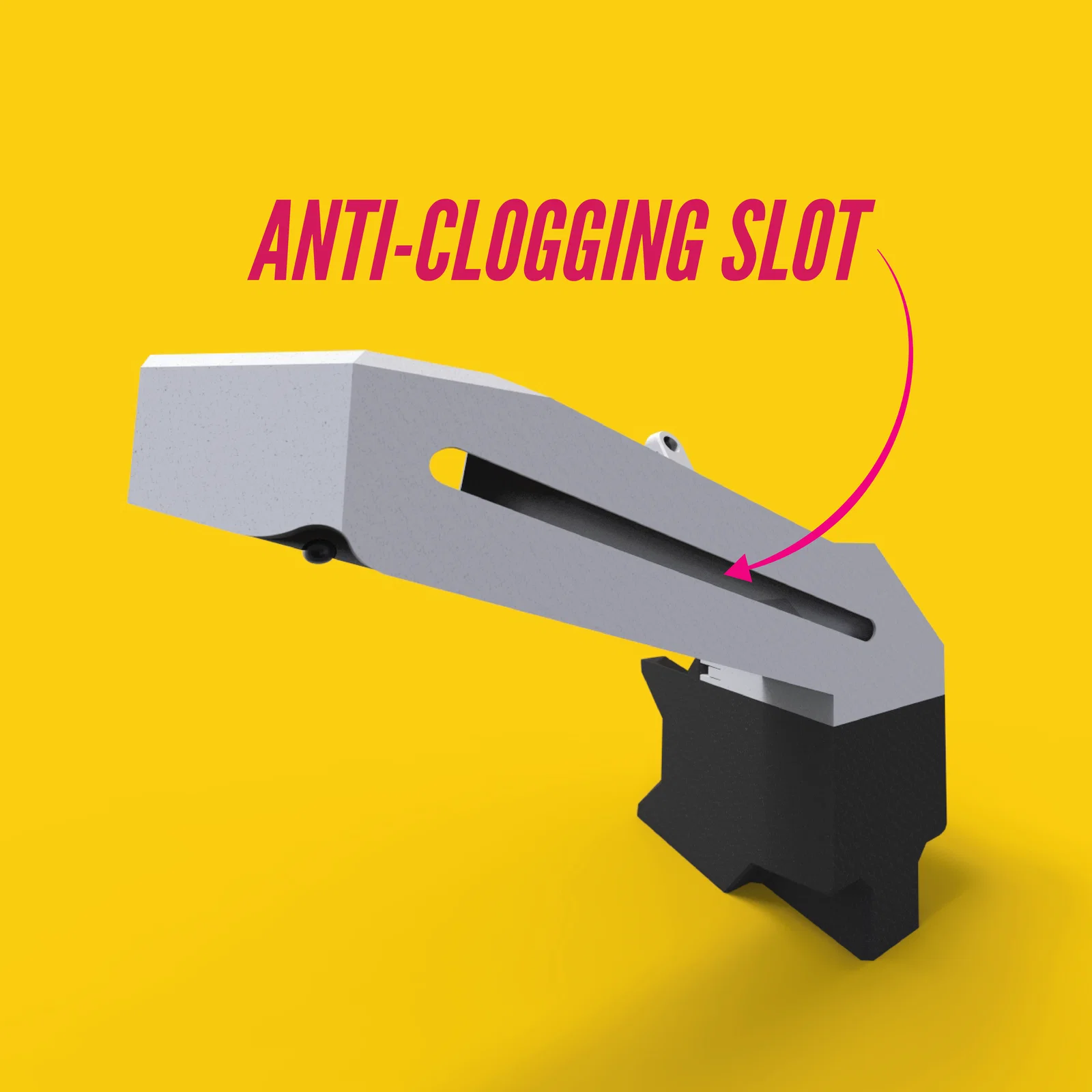

- thêm nắp che phần notch của ramp ở phía sau – giảm khả năng kẹt
- tối ưu ramp cho máy X1
- tối ưu bucket để chứa ~gấp 3 lần “poop” trước khi cần đổ.

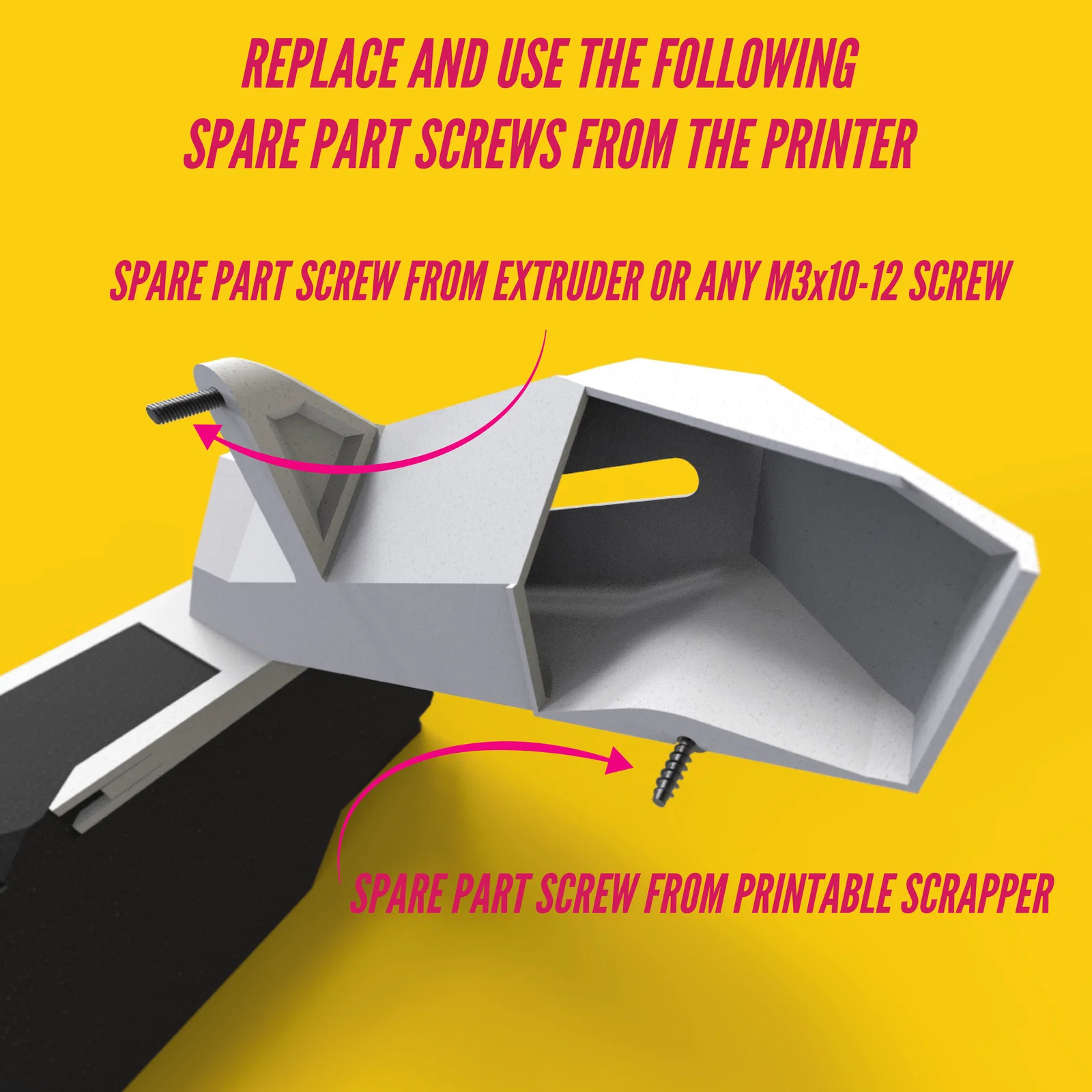

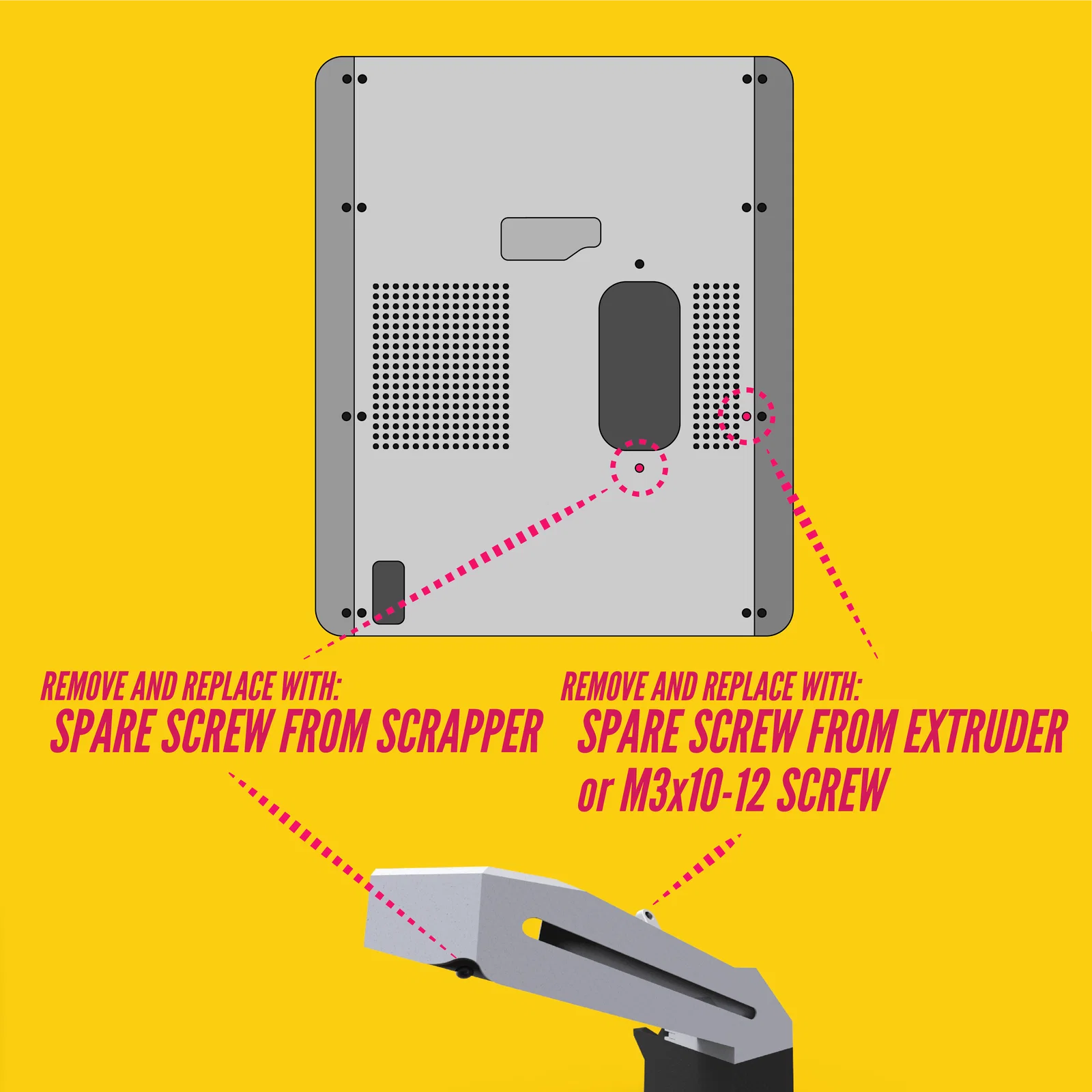

Ramp và box được in bằng PLA (hoặc nhựa cứng khác). Để lắp, thay 2 con ốc vỏ máy ở phía sau; ốc mới có sẵn trong bộ phụ tùng đi kèm máy (spare extruder screw & spare scrapper screw), xem hình.

Hai phần đều vừa trên một printing plate, hoặc có thể in riêng từng phần để dùng màu khác nhau. Mẫu được in với tree support ít (chỉ trên printplate).

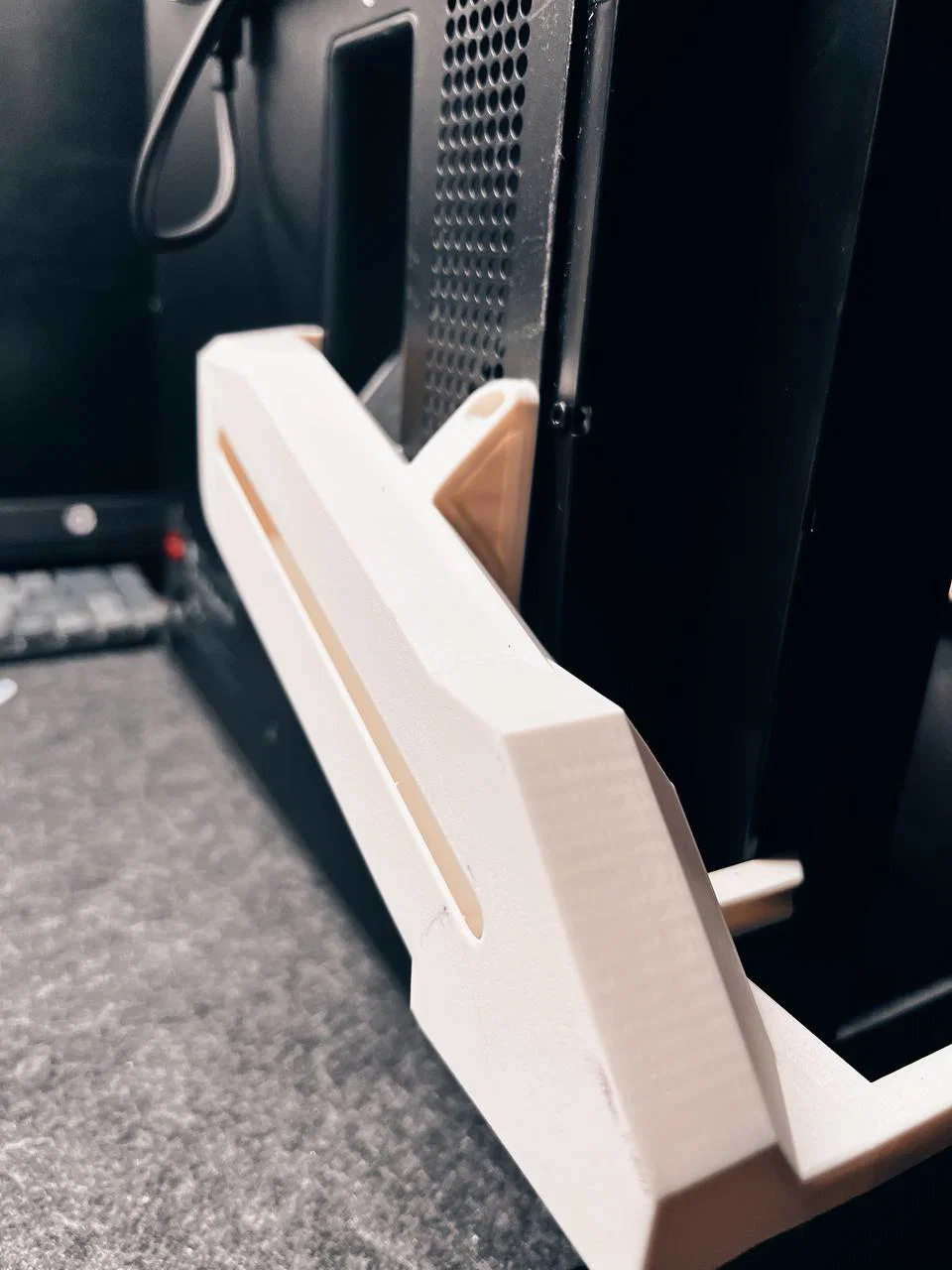

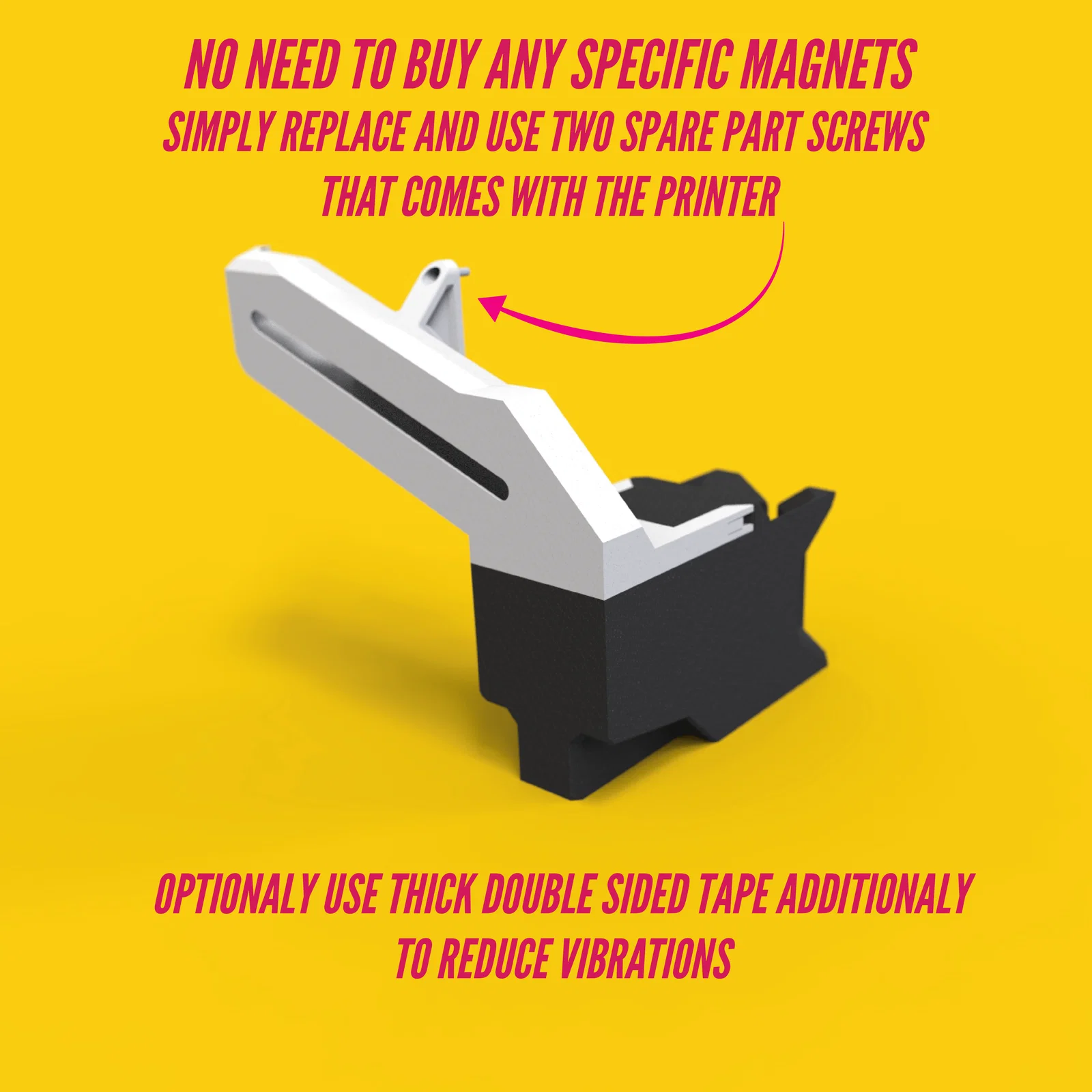

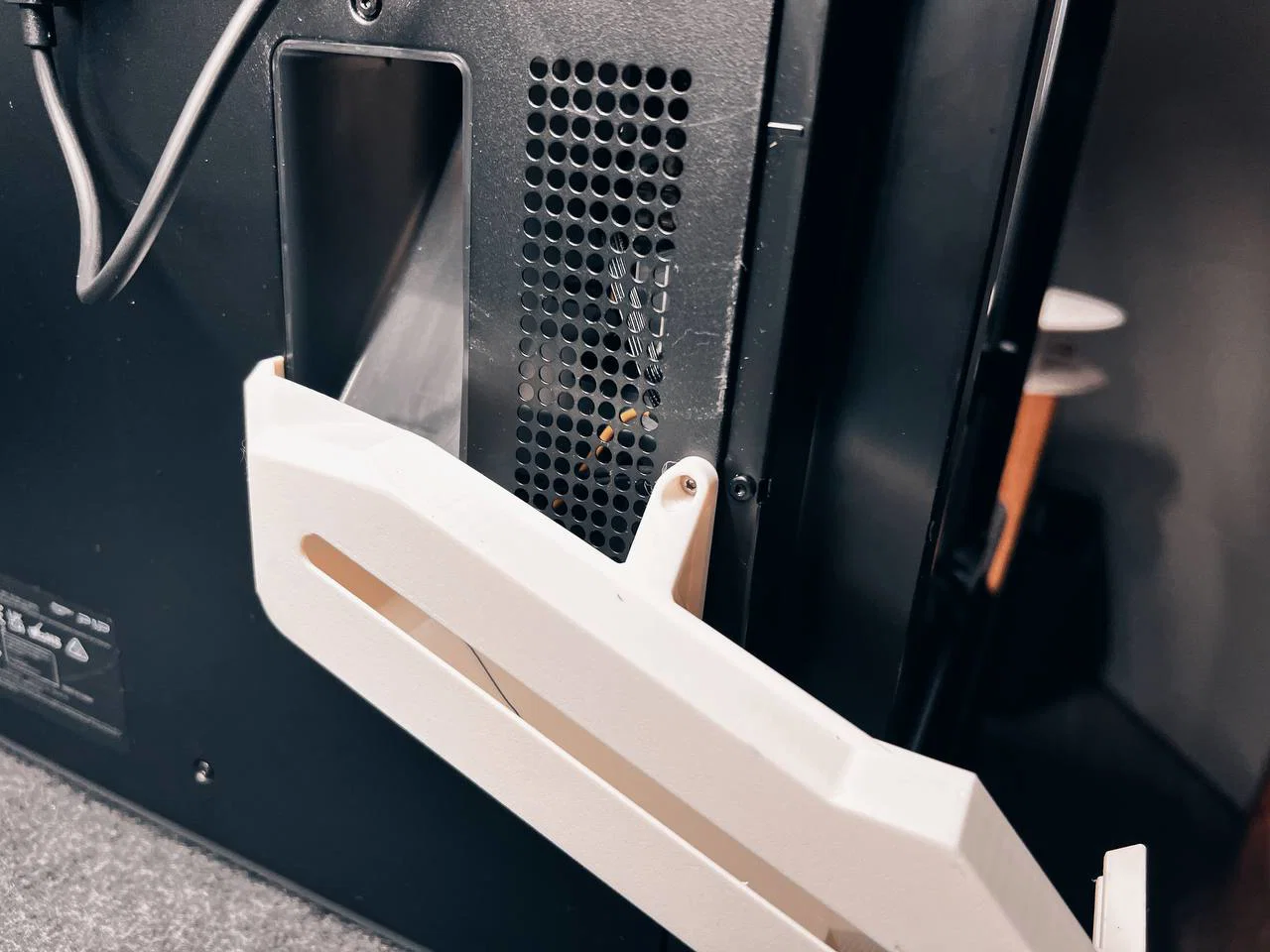

Mẹo: Dùng băng keo hai mặt để dán ramp vào lưng máy in trước khi bắt ốc. Cách này giúp giảm khả năng rung.
