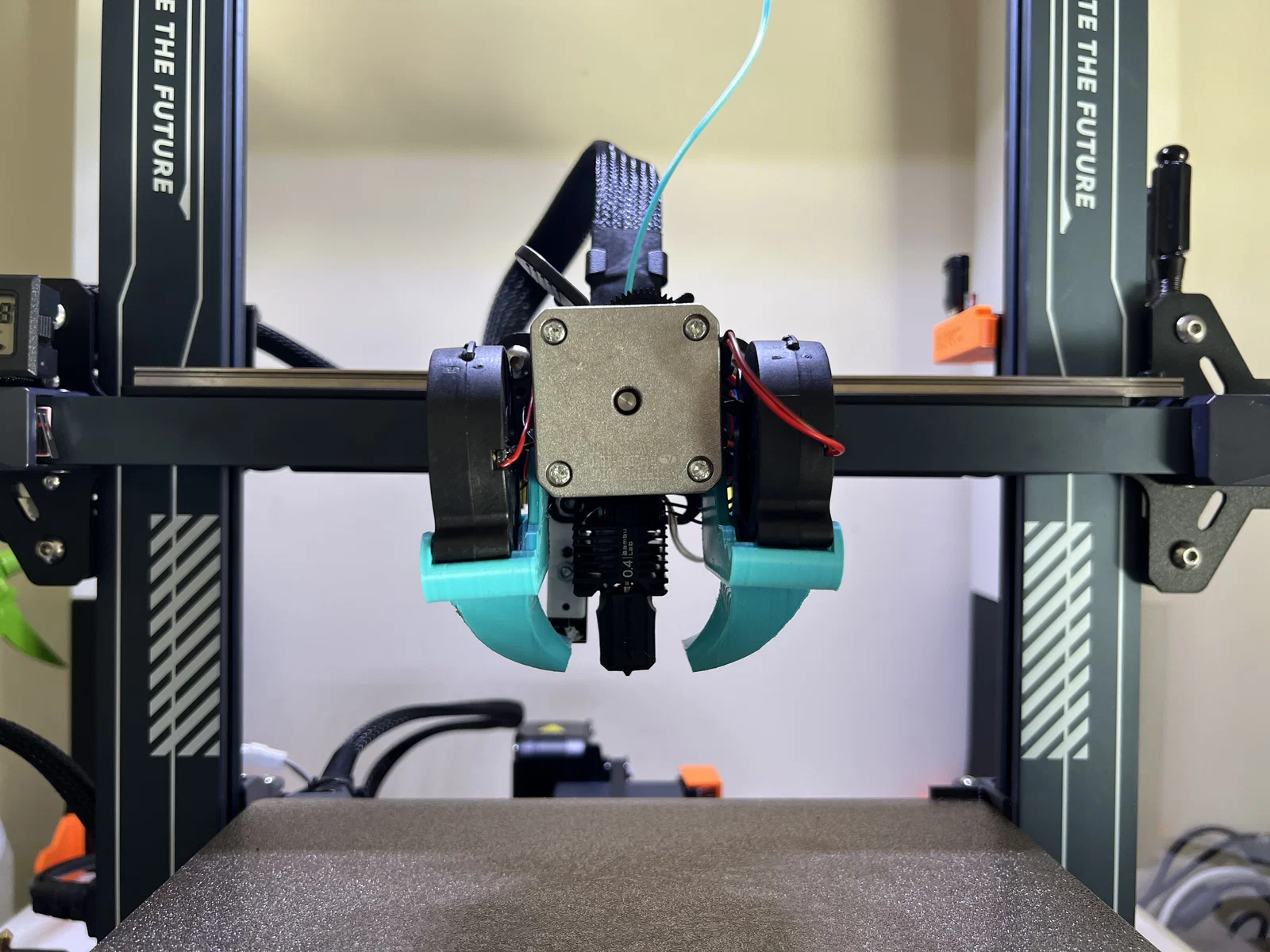

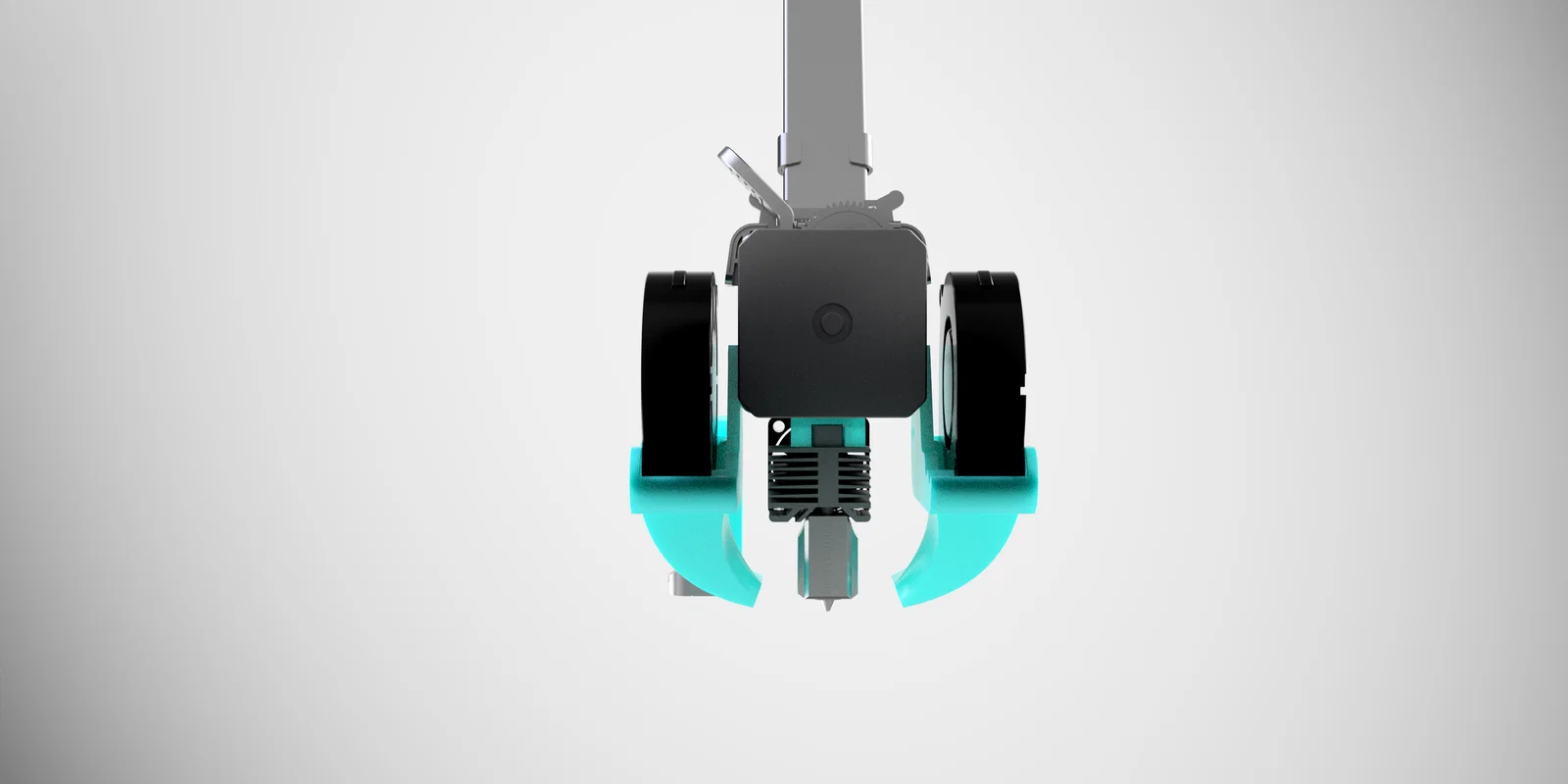

Ngàm gắn Bambu Lab Hotend cho Neptune 3 Pro/Plus/Max
Bộ chi tiết giúp thay hotend zin của Neptune 3 Pro/Plus/Max sang Bambu Lab Hotend (hoặc clone X1-C/P1P). Khuyến nghị in PETG/ABS (có support cho fan duct) và kèm thông số offset cảm biến, chiều dài PTFE.
Mô tả
Tất cả chi tiết nên in bằng PETG hoặc ABS, và bật support cho các fan duct.
Printed Parts:
- T Piece
- Fan Duct LH
- Fan Duct RH
Optional Parts:
- Fan Duct RH (không có level sensor)
- Level Sensor Mount – Nếu bạn muốn gắn cảm biến chỗ khác. Mình đang dùng linear rails nên có chỗ trống trên tool head carriage plate.
- T Piece (Short) – Nếu ốc của bạn không đủ dài hoặc bạn đang dùng BHSC.
Required parts:
- Bambu Lab Hotend hoặc bản clone cho X1-C hoặc P1P
- 2510 24V Hotend Fan
- 2x 5015 24V Fans
- 2x M3x15mm SHSC (16mm hoặc dài hơn cũng được)
- 3x M3 Nuts
Level Sensor Offset:
- X: -34.292mm
- Y: 20.682mm
PTFE Tube Lenght:
- 34.1mm
Z Height reduction (so với hotend):
- 14.75mm
Lưu ý: với các đầu JST PH cho quạt, Elegoo bị đảo cực trên connector của họ (dây đỏ vẫn là dương nhưng nằm ở phía ngược lại). Bạn nên nhìn qua connector quạt zin trước để khỏi mất công xử lý lại.
Heating element của Bambu Lab hotend là plug and play, tuy nhiên đầu cắm thermister cần thay sang JST PH 2.0mm.
