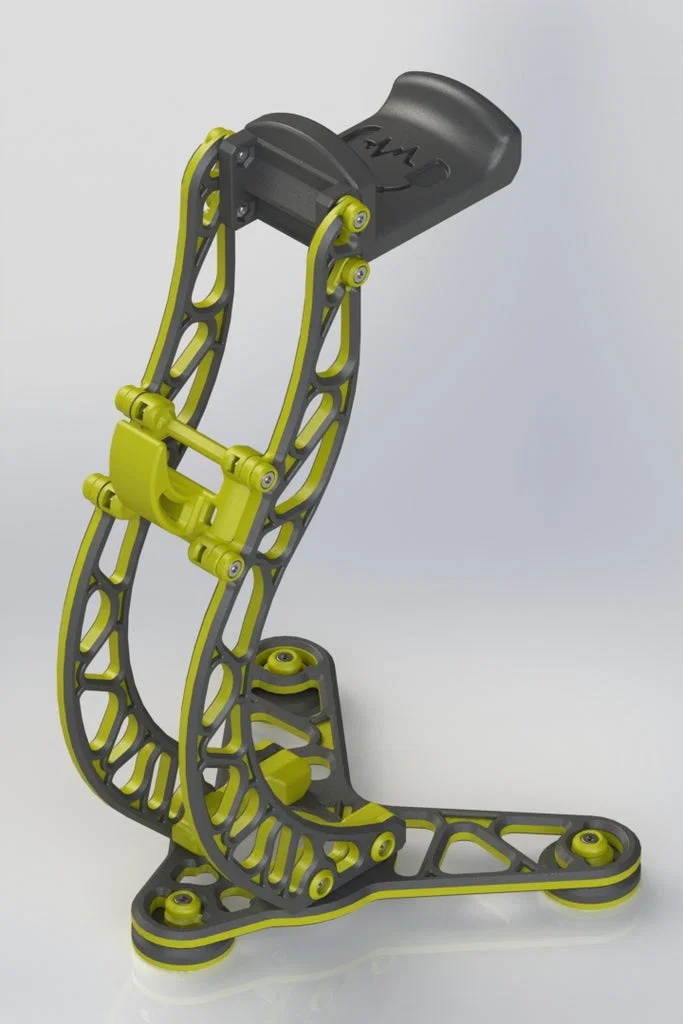

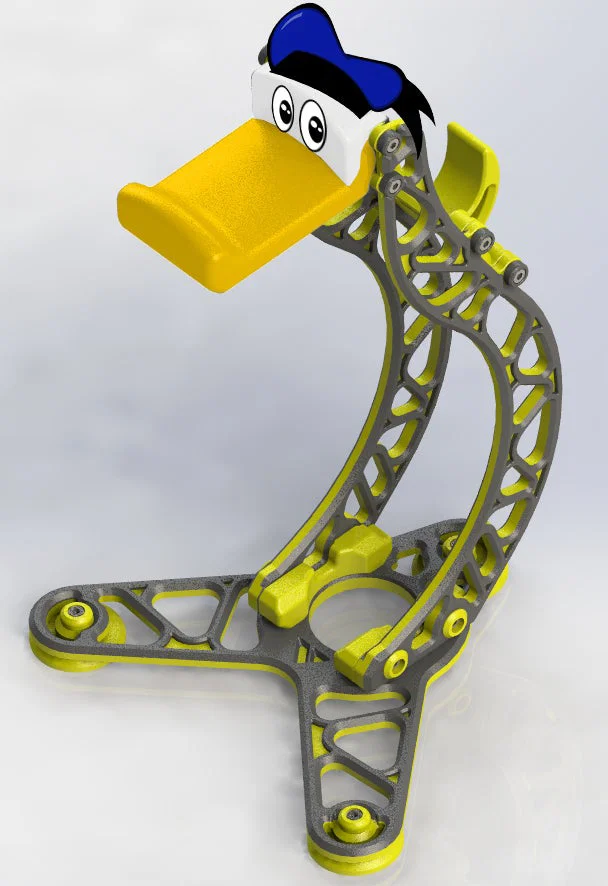

Kệ treo tai nghe “Mighty Duck” (Headphones Stand)

Kệ treo tai nghe, tên mã "Mighty Duck", có các phần tuỳ chọn tuỳ theo nhu cầu sử dụng và/hoặc gu thẩm mỹ, được thiết kế để in kèm đổi màu (filament) nhằm tạo điểm nhấn nổi bật.

Có kèm file STEP cho tiện dùng. File STL đã được slice và kiểm tra bằng Prusa Slic3r. Rất hoan nghênh mọi góp ý mang tính xây dựng.

Các biến thể chi tiết

Biến thể Headphones Mount

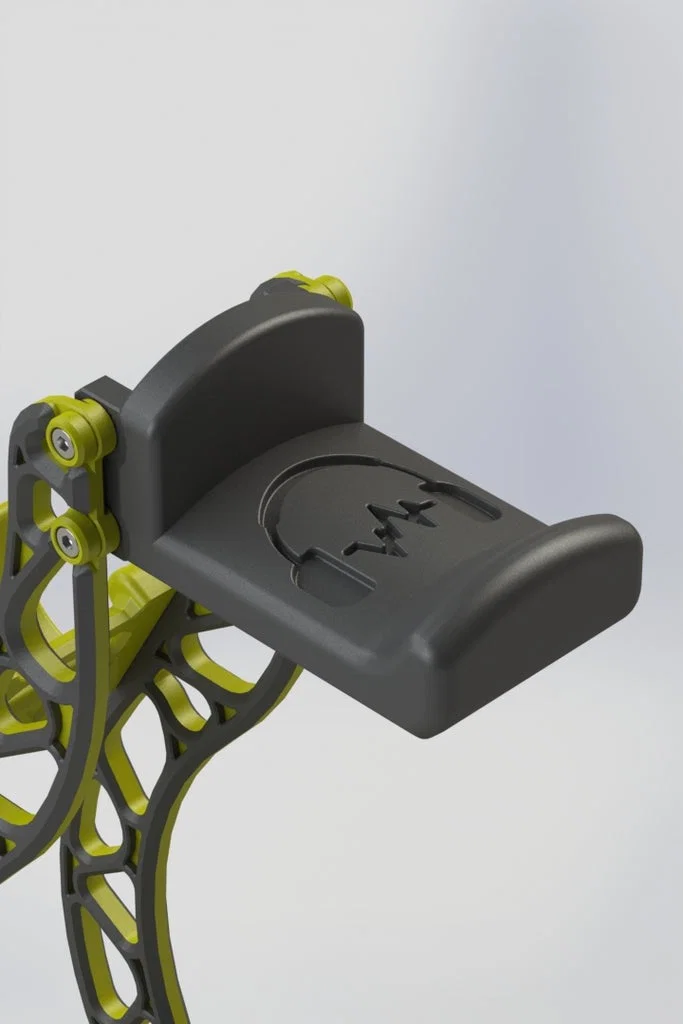

• Headphones Mount A (Vertical Logo)
  Logo nằm trên bề mặt dựng đứng nên tránh được khâu hậu kỳ (post processing) như ở bản B. Logo nhỏ hơn, nhìn thấy khi đang treo tai nghe.

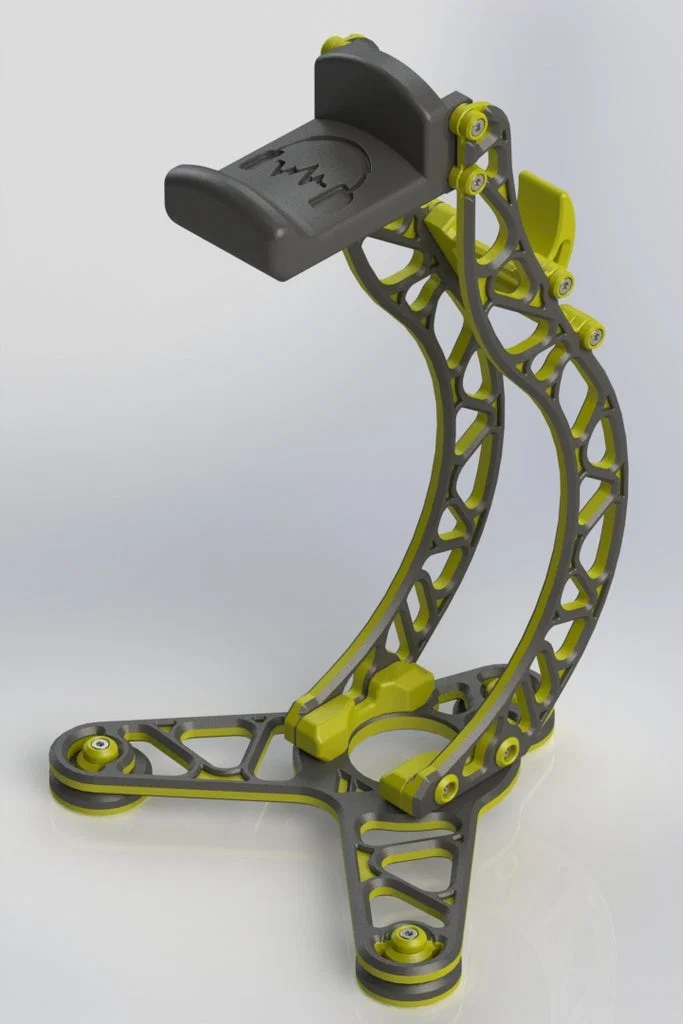

• Headphones Mount B (Horizontal Logo)
  Logo đặt theo phương ngang nên sẽ có nhiều vết do retractions (kết thúc đùn) hơn trên bề mặt nơi tai nghe tựa lên. Không phải vấn đề quá lớn, nhưng sẽ cần hậu kỳ để làm mịn bề mặt nhằm tránh, ví dụ, làm hư headband vải. Logo lớn hơn, nhưng khi treo tai nghe lên thì không thấy.

Biến thể Brace

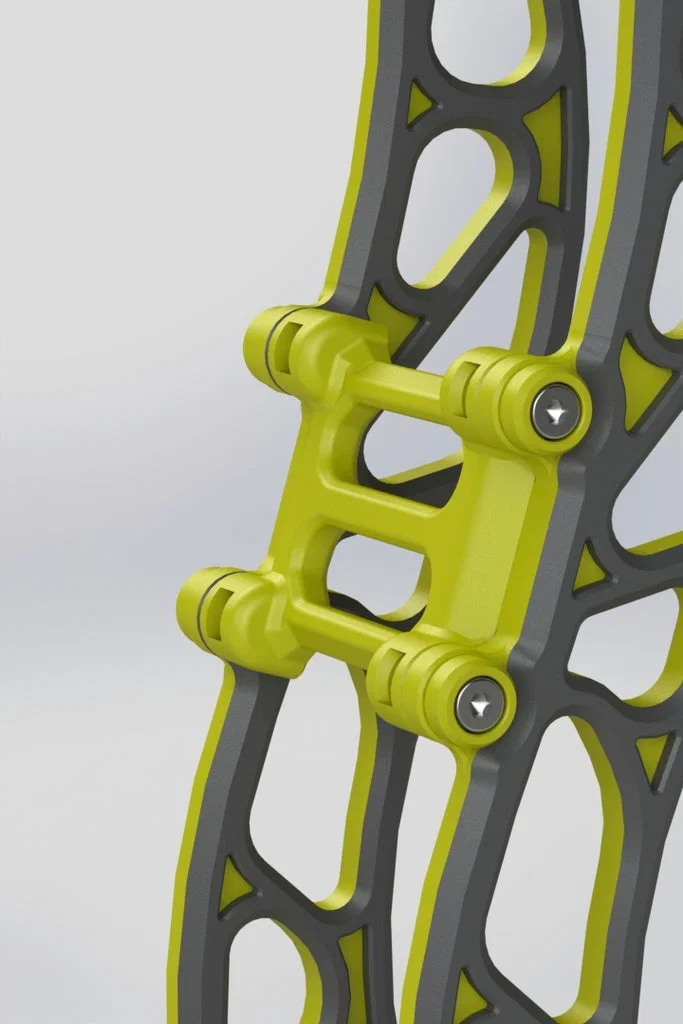

• Brace A
  Bản tối giản cho ai không cần móc để quản lý dây.

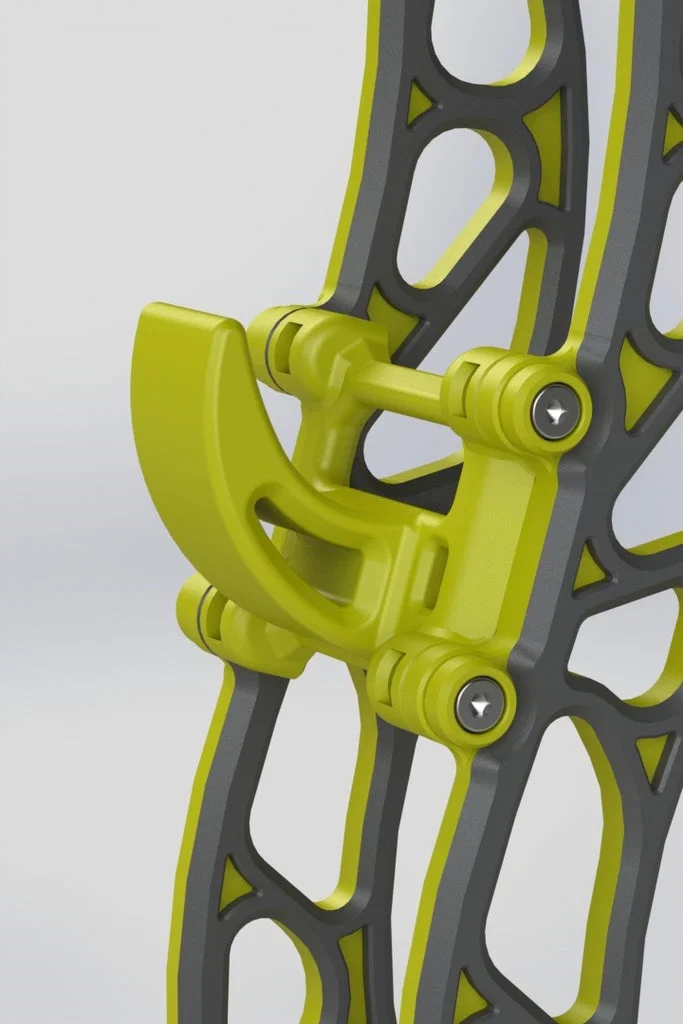

• Brace B (Hook)
  Brace có móc để quấn/đi dây tai nghe. Có lỗ mở tương đối rộng cho đầu connector đi qua. Các khe khoét trên khung có thể dùng nếu lỗ mở của brace quá nhỏ với loại connector của bạn.

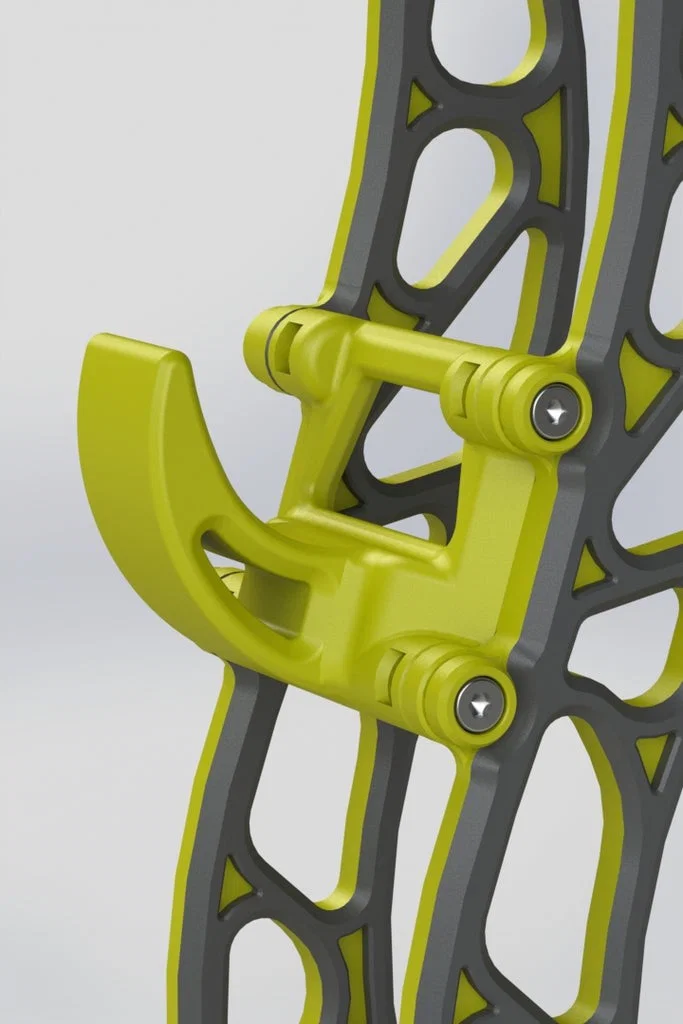

• Brace C (Hook)
  Brace có móc được nâng cao để nhô ra ngoài khung nhiều hơn (so với ver.B) và có lỗ mở phù hợp với đa số connector phổ biến. Các khe khoét trên khung luôn là phương án thay thế.

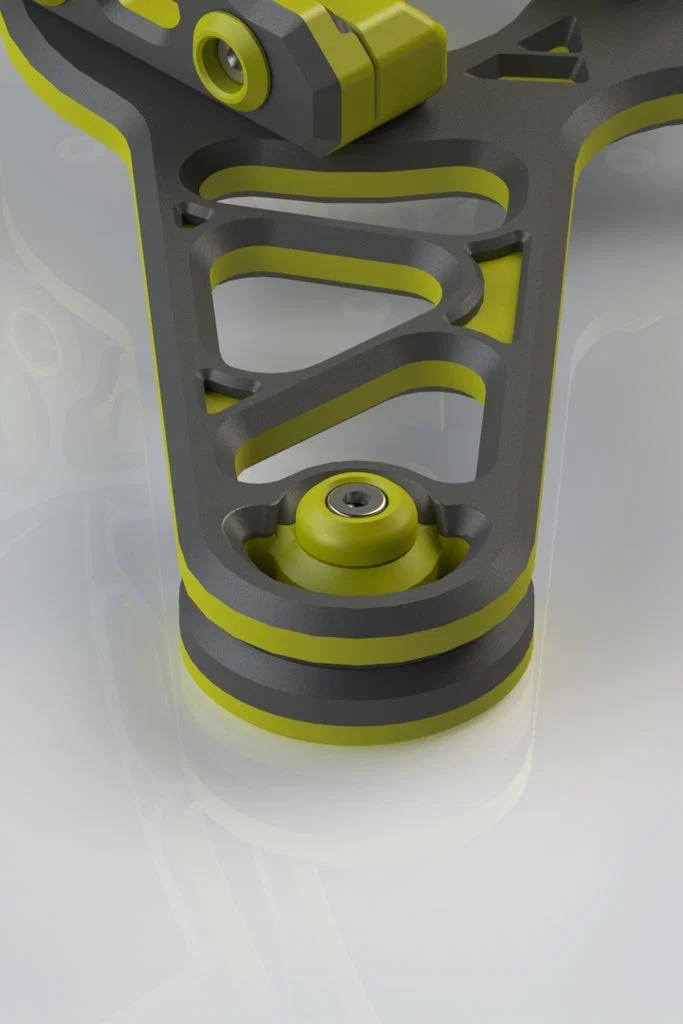

Biến thể Foot

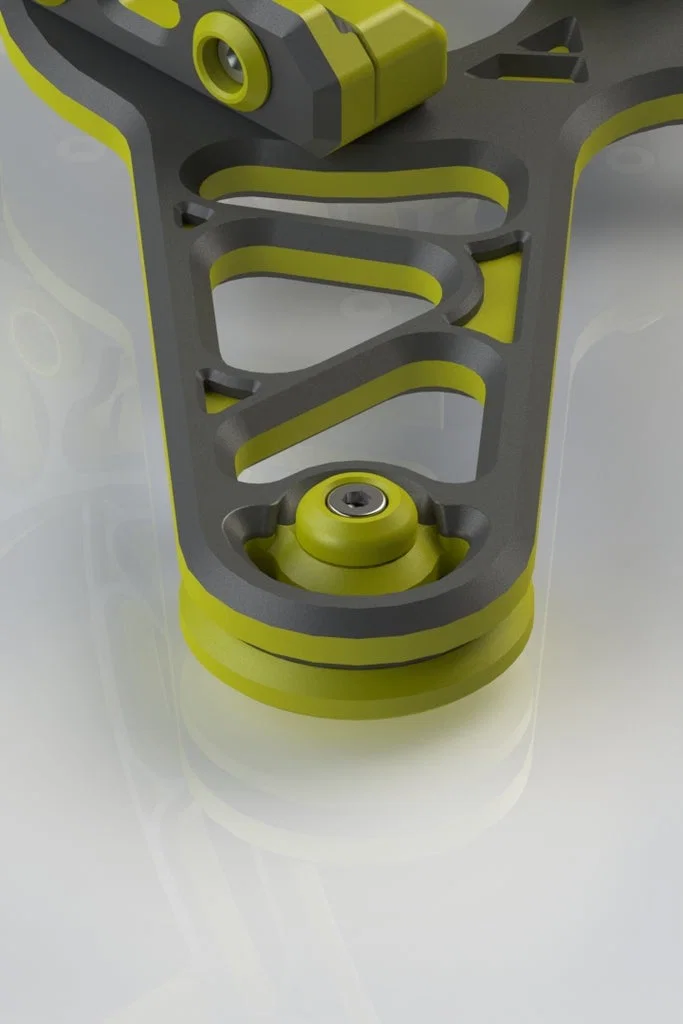

• Foot A
  Thiết kế chân đế dạng 2 phần. Foot A nên in bằng nhựa cứng (PETG, PLA), còn Foot Pad nên in bằng vật liệu dẻo như TPU. Mình chọn thiết kế này chủ yếu vì không kiếm được màu phù hợp để in bản B hoàn toàn bằng TPU mà đồng bộ với phần còn lại của kệ. Làm vậy thì Foot A có thể cùng màu với các chi tiết in khác, còn TPU Foot Pad thì gần như không thấy.
• Foot B
  Phiên bản Foot được thiết kế để có thể in hoàn toàn bằng TPU; hoặc nếu không có TPU (vật liệu dẻo), bạn vẫn có thể in bằng PETG hoặc PLA rồi dán thêm miếng chống trượt phía dưới (tương thích với miếng tròn đường kính =<3cm).

Biến thể Base

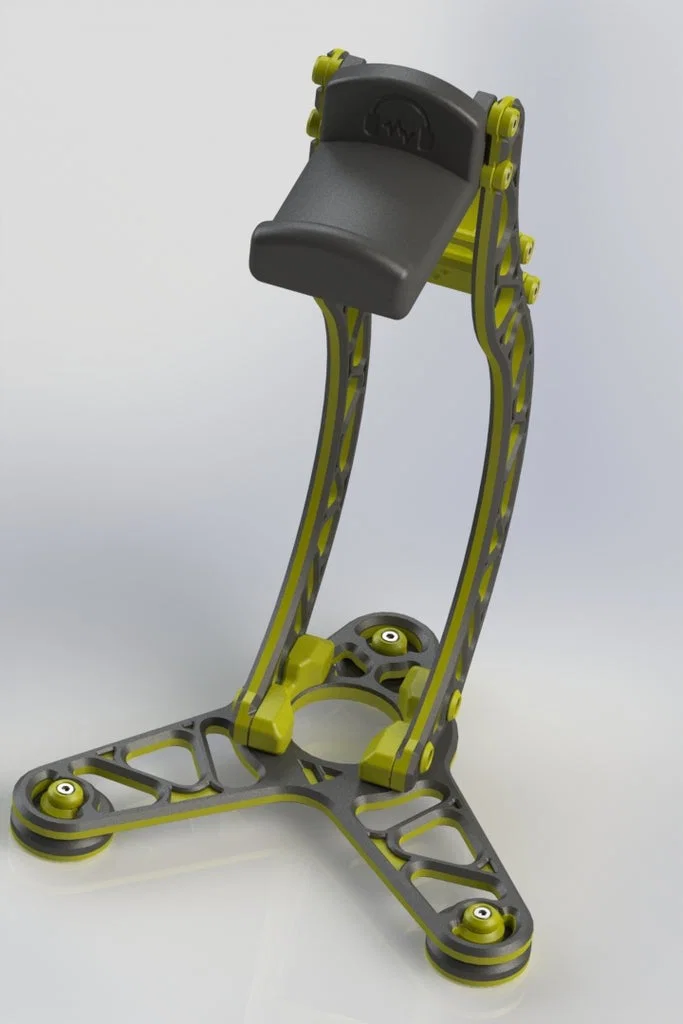

• Base A
  Biến thể base phù hợp cho đa số trường hợp sử dụng. Đây là chân tripod khá ổn định, và còn ổn hơn khi có treo tai nghe. Trong 2 bản thì nó nhìn “đẹp” hơn (theo ý mình) và mình cũng chọn bản này cho kệ của mình.

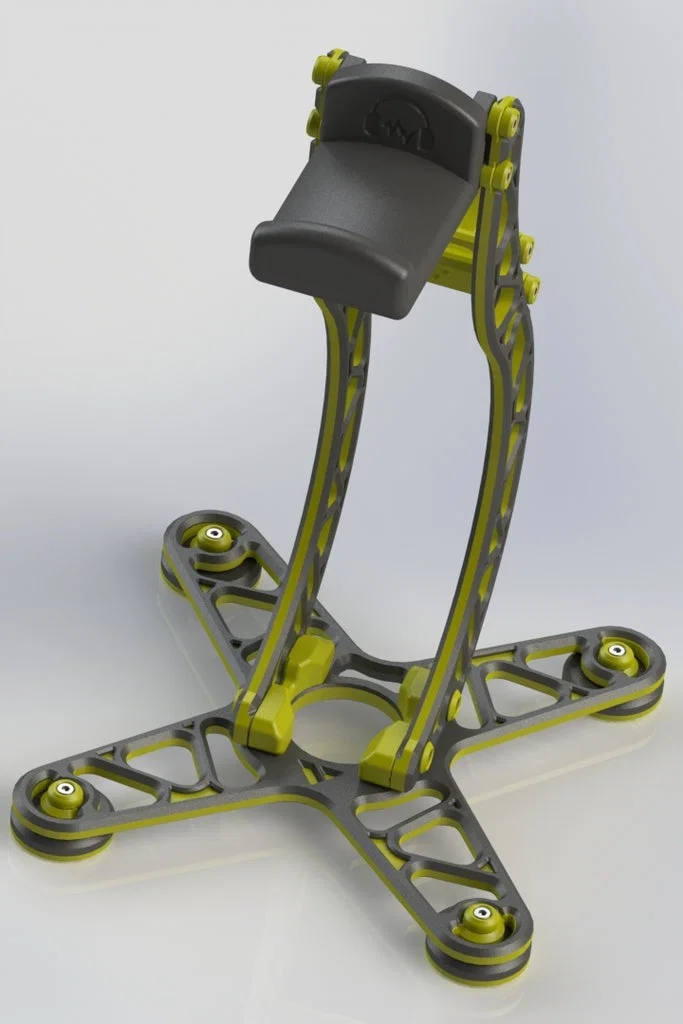

• Base B
  Biến thể base tăng độ ổn định nhưng sẽ tốn thêm nhựa khi in, chiếm diện tích lớn hơn một chút và cần thêm một bộ chi tiết cho một chân phụ. Cá nhân mình không thấy cần vì tripod đã đủ vững cho nhu cầu của mình, nhưng vẫn để tuỳ chọn cho ai muốn dùng.

Với ai thắc mắc: mình xem cấu hình sau là "mặc định" của thiết kế: Base A, Foot A, Brace B, Mount B.

Cài đặt in (Print Settings)

Printer Brand:

Prusa

Printer:

I3 MK3S

Lưu ý quan trọng: các chi tiết được thiết kế để in trên khay (bed) cỡ MK3. Một số chi tiết có thể không vừa trên bed nhỏ hơn.

Rafts:

No

Supports:

No

Resolution:

0.2mm

Infill:

15-20%

Filament: PETG/PLA

Ghi chú thêm:

• 2 perimeters
• Đổi màu (Base, Side (Left-Right)): >2mm và >5mm (2.2mm và 5.2mm trong Slicer)
• Tránh dùng XY hoặc elephants foot compensation khi in Side (Left-Right) và Base, vì có thể gây lỗi nhẹ do một số đường nét vốn đã mỏng.
• Để tránh cong vênh (warping) các chi tiết, đặc biệt là Base và Side (Left-Right), hãy để chi tiết nguội hẳn rồi mới gỡ khỏi print bed.
• Cá nhân mình chọn PETG, nhưng không thấy trở ngại gì nếu dùng PLA.

Mình thiết kế mẫu này như thế nào

Mình muốn một kệ treo tai nghe đặt trên mặt bàn vì các thiết kế kiểu kẹp hông bàn hoặc gắn phía dưới không đáp ứng được các ràng buộc của cái bàn “hơi kỳ” của mình, quan trọng nhất là khoảng hở (clearances). Mình tình cờ thấy mẫu này: Headphone stand (setup themed) by NoycePrints. Mình rất thích thiết kế gốc, nhưng vẫn muốn chỉnh vài điểm để (hy vọng) cải thiện so với bản gốc. Tất cả chi tiết đều được vẽ lại từ đầu, cố gắng giữ cả kích thước lẫn dáng vẻ của thiết kế ban đầu.

Các thay đổi so với thiết kế gốc:

• Dùng đai ốc lục giác để siết vít thay vì taro ren trực tiếp trên nhựa.
  Với nhiều nhu cầu thì có thể hơi “làm quá”, nhưng mình sẵn sàng tốn thêm chút chi phí để yên tâm. Mình không thích siết vít bằng ren nhựa vì siết mạnh có thể tuôn ren làm hỏng chi tiết, và dùng đai ốc cũng giúp tháo lắp dễ mà không phải lo ren nhựa.
• Thay đổi nhẹ hình học trên toàn bộ thiết kế: thống nhất ngoại hình và làm chuyển tiếp đường cong mượt hơn
• Thêm các tính năng phục vụ in nhiều màu
• Vòng đệm (washers) in được

Ghi chú lắp ráp

BOM

Bước 1

Lắp các đai ốc M3 vào Headphones Mount. Phần khoét cho đai ốc lục giác được chừa nhỏ hơn đai ốc một chút có chủ ý để đai ốc tự “ăn” vào chi tiết và không bị rớt ra trong lúc lắp.

Luồn một con vít M3 (có thể dùng loại 10mm trong BOM) và vặn vào đai ốc. Siết cho tới khi đai ốc chạm gần tới phần khoét, rồi xoay đai ốc cho khớp hình khoét và tiếp tục siết đến khi đai ốc vào hết. Đừng siết quá tay. Tháo vít ra.

Lặp lại bước này cho các lỗ còn lại.

Bước 2

Lắp các đai ốc M3 vào Brace. Kìm có thể hữu ích để canh vị trí đai ốc khi đưa vào. Dùng tua vít dẹp hoặc dụng cụ tương tự để đẩy đai ốc vào đúng chỗ cho tới hết.

Bước 3

Luồn một con vít M3 xuyên qua Foot và vặn đai ốc M3 ở mặt còn lại. Siết tới khi đai ốc gần chạm phần khoét, rồi xoay đai ốc cho khớp hình khoét. Tiếp tục siết đến khi đai ốc vào hết. Tháo vít ra.

Lặp lại cho tất cả các chân.

Bước 4

Lắp đủ bốn đai ốc M3 vào Base Post. Các lỗ được thiết kế dung sai khá khít để đai ốc không dễ rơi ra trong lúc lắp. Kìm sẽ hữu ích để canh đai ốc khi đưa vào. Nếu gặp khó, thử làm sạch lỗ vì có thể có ba via do in. Dùng tua vít dẹp hoặc dụng cụ tương tự để đẩy đai ốc vào đúng vị trí cho tới hết.

Lặp lại bước này cho Base Post còn lại.

Bước 5

Luồn vít M3x10mm qua Washer A (Base) và cố định Foot vào Base. Siết tới khi Foot không còn lỏng là được, đừng siết quá tay. Nếu muốn hạn chế chân xoay, có thể siết thêm nhẹ.

Gắn Foot Pad vào Foot. Miếng pad được thiết kế kiểu press fit để giữ chặt, nhưng nếu muốn cố định vĩnh viễn thì có thể thêm chút keo.

Bước 6

Đặt Base Post lên Base. Kiểm tra đúng chiều: phần khoét nhỏ nằm phía sau (vòng tròn vàng, xem hình).

Lắp một con vít M3x10mm và siết lỏng tay. Lặp lại cho các lỗ còn lại.

LƯU Ý: Chỉ siết lỏng, để các phần vẫn có thể xê dịch nhẹ. Các vít này sẽ được siết chặt hoàn toàn khi mọi chi tiết đã vào đúng vị trí.

Bước 7

Luồn vít M3x10mm qua Washer B (Base Post) rồi đặt vào phần khoét tương ứng trên Side. Đặt Side sát Base Post tương ứng và siết lỏng (cho tới khi vít bắt ren vào đai ốc).

Lặp lại cho các lỗ còn lại.

LƯU Ý: Nếu đai ốc trong Base Post bị xê dịch trong lúc lắp, bạn có thể luồn một cây lục giác nhỏ (hoặc vật tròn bất kỳ <2.5mm) vào các lỗ nhỏ bên dưới Base để đẩy đai ốc M3 về lại vị trí.

Bước 8

Luồn vít M3x10mm qua Washer C (Side). Canh vị trí chi tiết (Brace, Headphones Mount) và siết lỏng (cho tới khi vít bắt nhẹ vào đai ốc).

Lặp lại cho tất cả các lỗ còn lại.

Bước 9

Tới đây bạn đã lắp gần xong kệ.
Bước cuối cùng là canh các chi tiết đúng vị trí (kiểm tra thẳng hàng) rồi bắt đầu siết chặt các vít. Phần brace là chỗ tốt để bắt đầu: siết mỗi bên một con, từ từ cho tới khi bạn thấy canh chỉnh ổn.

Nếu phần side bị rung/lắc, siết thêm một chút các vít của Base Post, nhưng đừng siết quá tay.

Changelog

(24/03/2021) Upload v1 của Headphones Stand "Mighty Duck"
(26/03/2021) Upload lại chi tiết "Headphones Mount A v1.0 (Vertical Logo)" với một sửa lỗi nhỏ (lỗi này làm in ra một đường mảnh trên bề mặt cong phía trên).

Credit xin được ghi nhận

Không theo thứ tự cụ thể, mình muốn nhắc đến các nguồn thiết kế đã truyền cảm hứng, hoặc những người đã giúp mình theo cách này hay cách khác. Xin cảm ơn mọi người.

• NoycePrints - đã chia sẻ thiết kế rất đẹp
• Vladimir Kojchevski
• Olof Ogland
