Giá đỡ spool nặng (0.25 đến 10kg) – Heavy Spool Holder
Giá đỡ spool dạng đứng độc lập cho spool thương mại/công nghiệp từ 0.25–10kg. Dùng 4 vòng bi 608ZZ, lắp press-fit không cần ốc hay keo, in không cần support; chạy mượt cho cả spool 1kg và spool lớn.
Mô tả
TL;DR

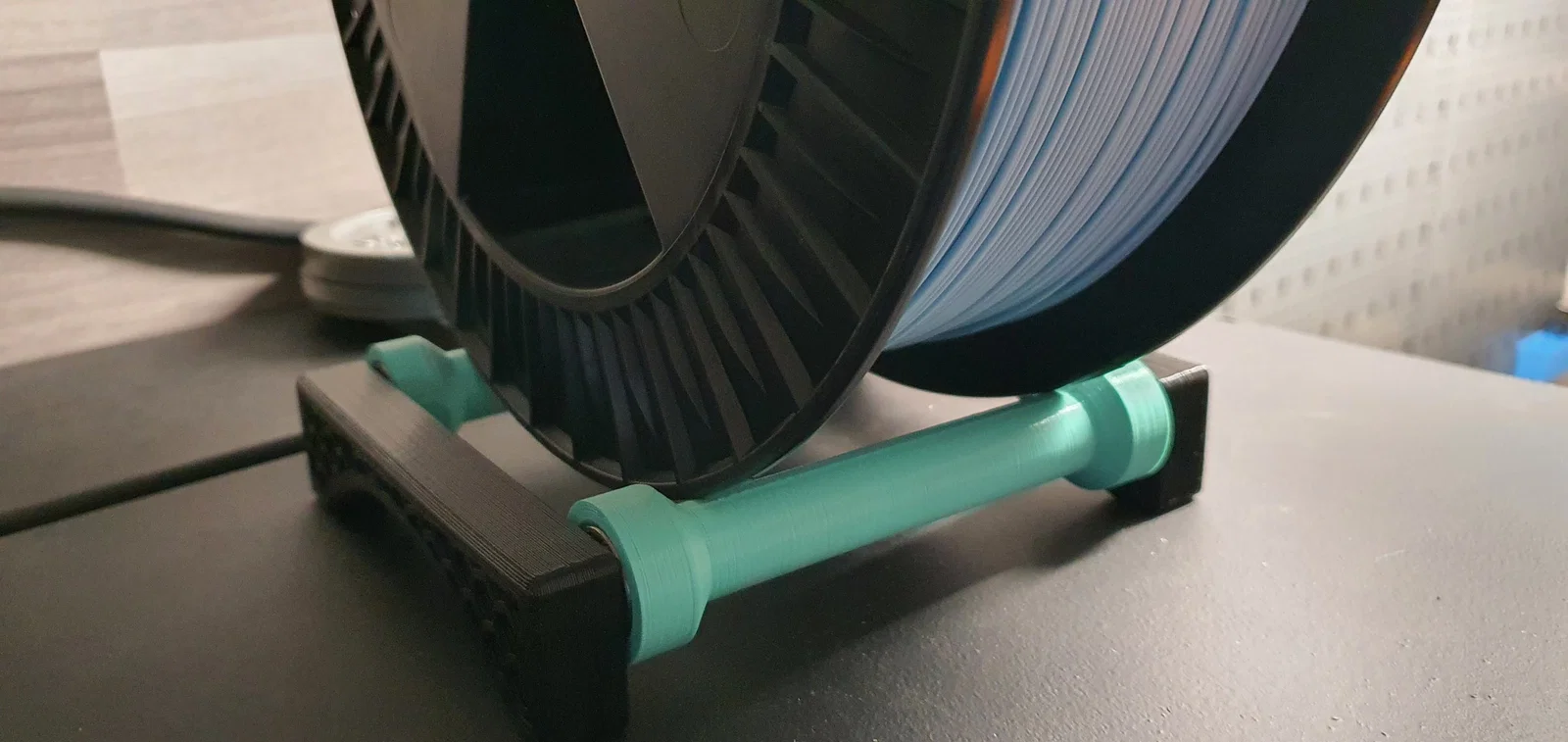

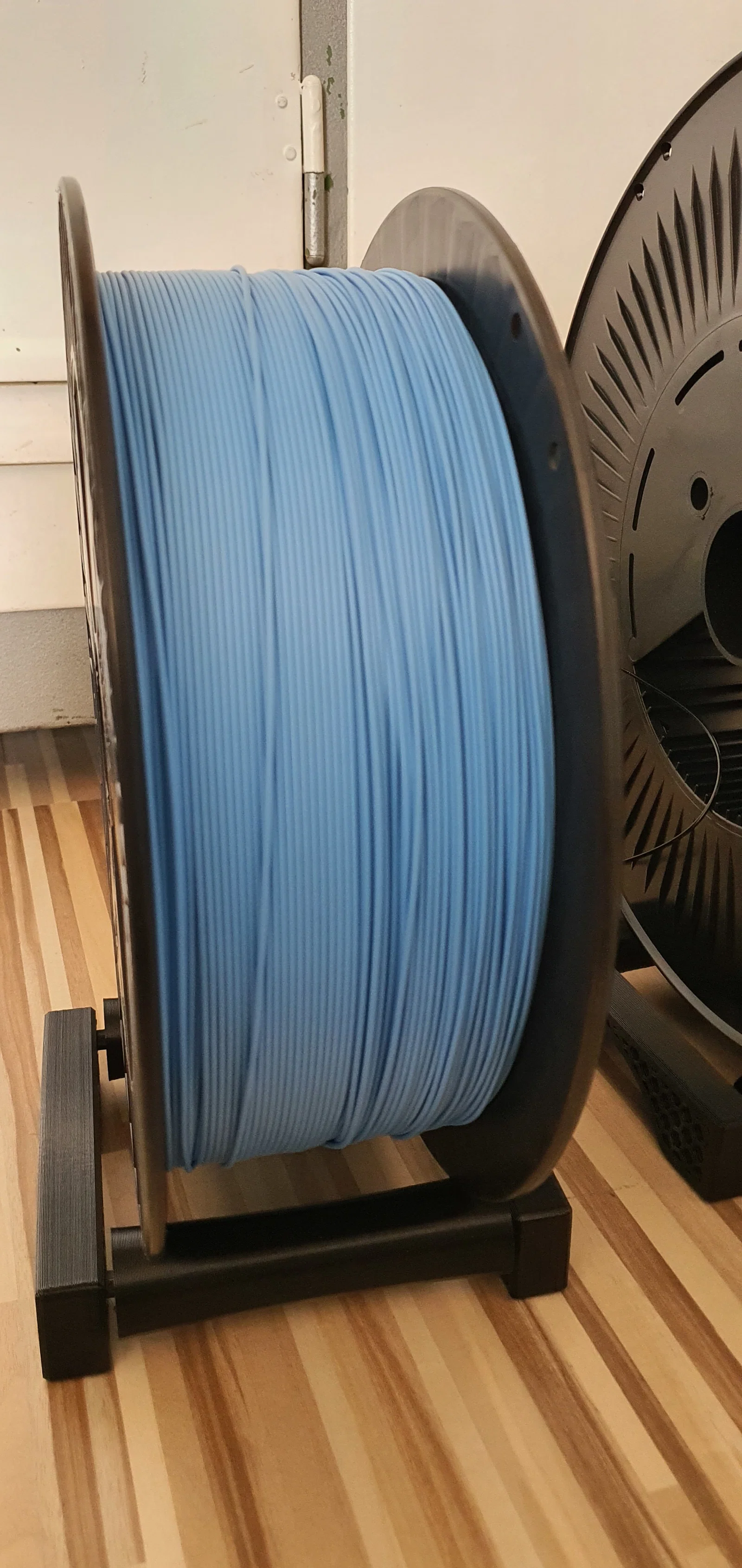

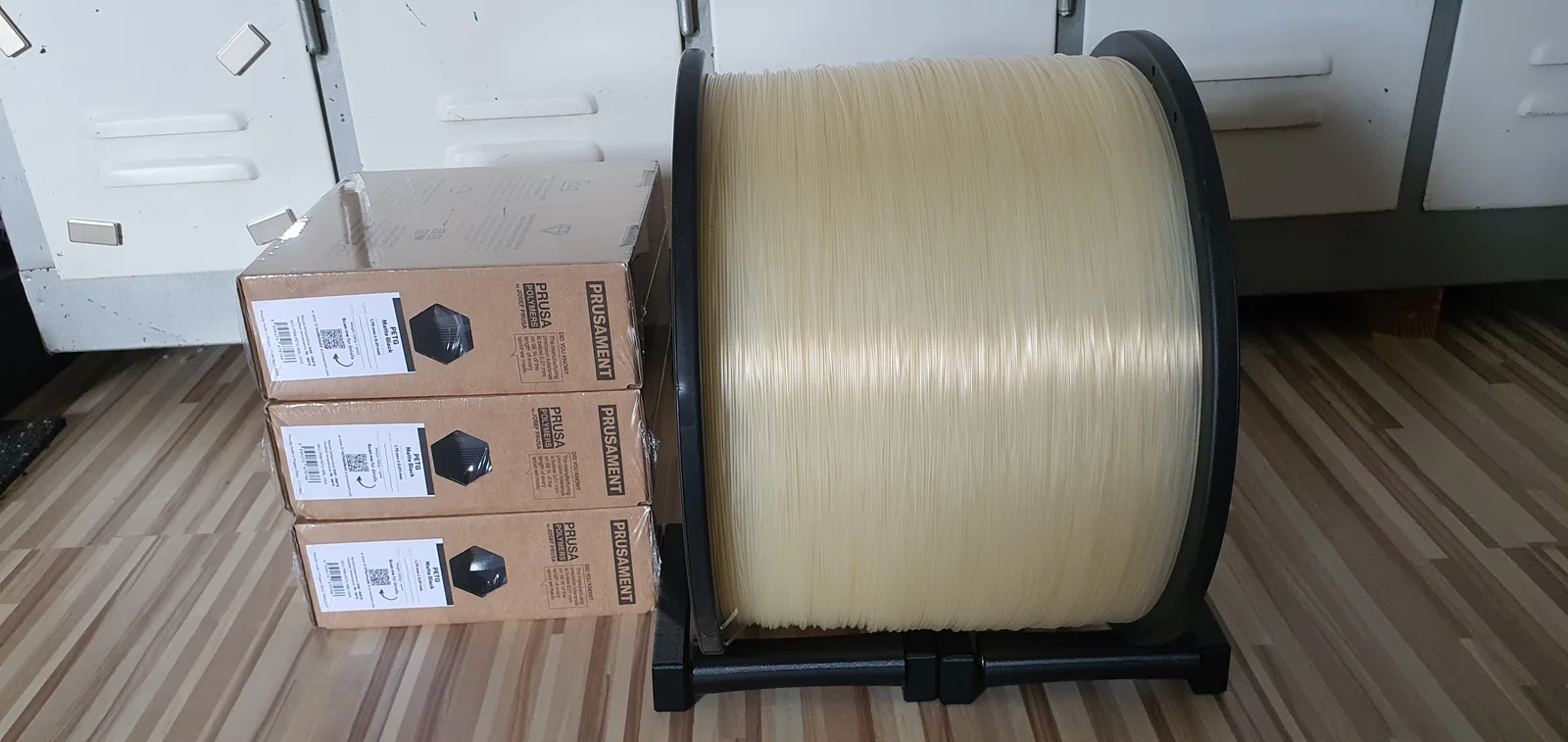

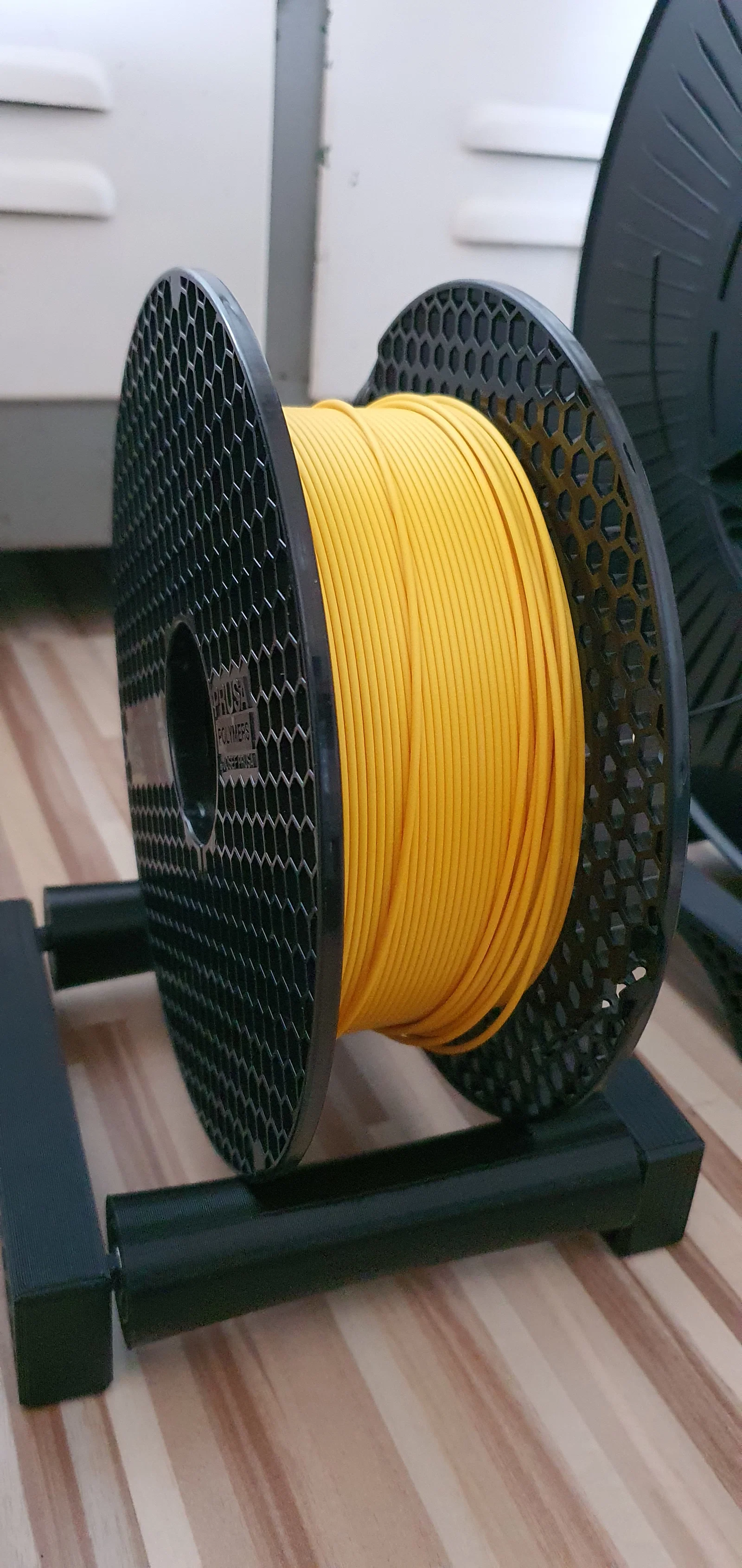

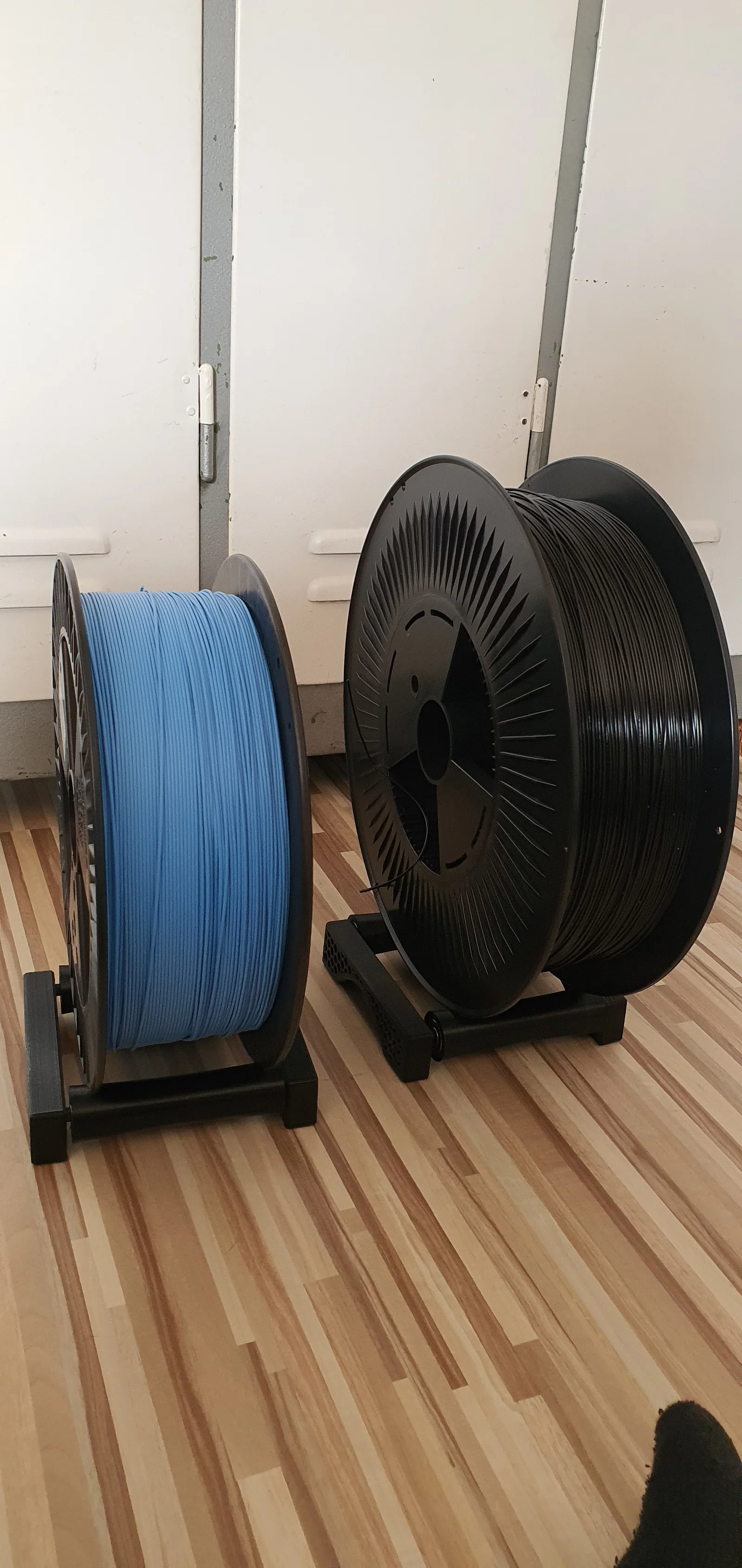

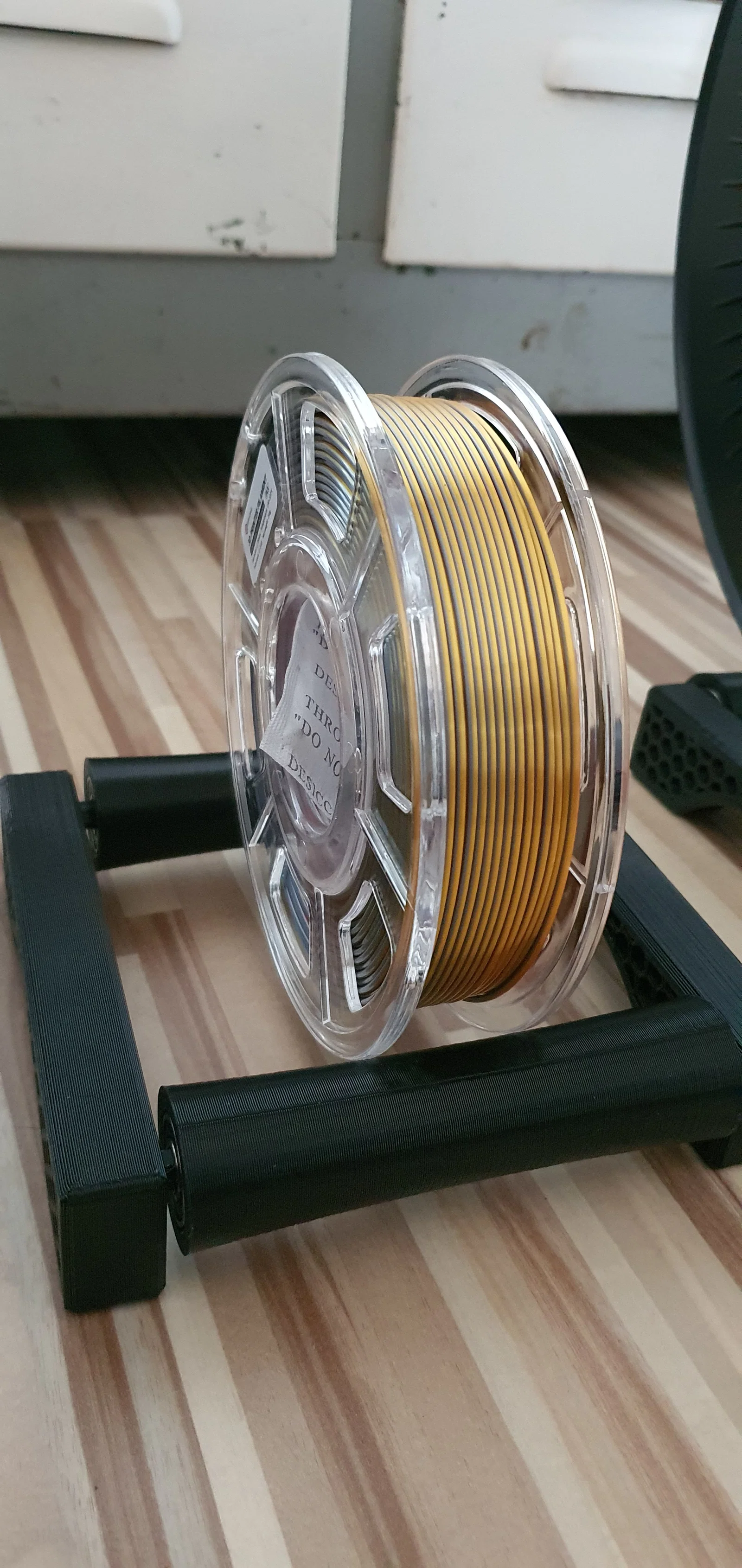

Heavy Spool Holder dạng đứng độc lập, giúp in gần như không ma sát với spool lớn tới 10 kg, cũng chạy rất ngon với spool 1kg. Bạn cần 4 vòng bi để lắp 1 bộ, không cần ốc hay keo, in không cần support.
Bộ sưu tập
update 2023.0715
- thêm v3, dài hơn nhẹ, hợp nhất cho spool extrudr 3kg/5kg
Mình khuyên dùng bản này.
update 2023.0414
- thêm STL, phiên bản con lăn thứ hai với góc lớn hơn và ít vật liệu hơn
- mẹo lắp ráp
Động lực
Mình dùng loại mua trên amazon và thấy khó canh cho hai bên song song, nên spool lớn (nặng) lăn không đều và không mượt.
Bản in 3D tốt hơn nhiều với con lăn chắc chắn.
Bắt đầu làm thôi
Bạn cần 4 vòng bi (ball bearings):
(608ZZ đường kính trong = 8 mm, đường kính ngoài = 22 mm, độ dày = 7 mm)

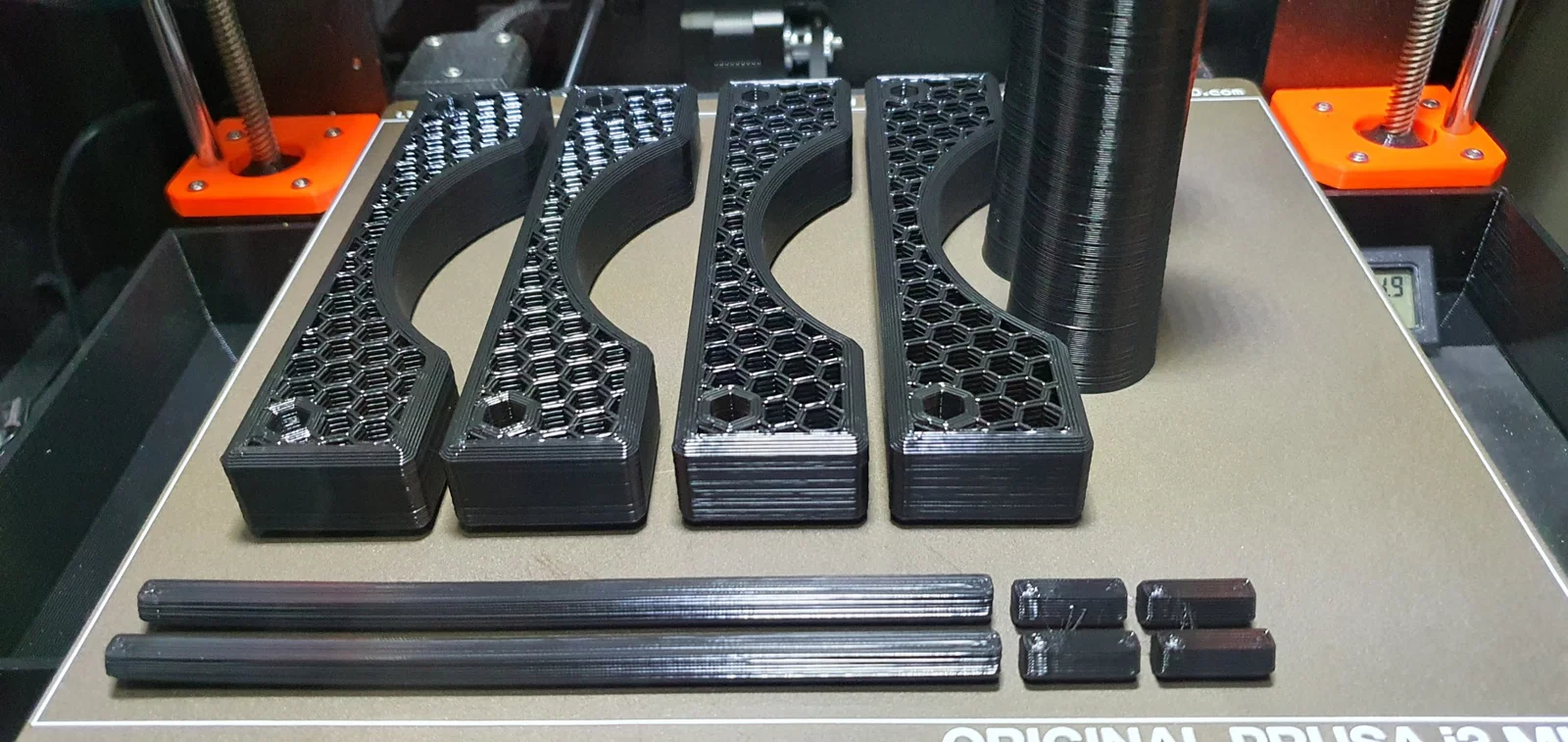

In bằng PETG Jet Black với layer height rất “đã” là 0.45mm.
Hình này là bản giai đoạn đầu; bản cuối chỉ dùng các thanh dài ở bên trái và mình cũng giảm lượng nhựa cho phần hông. Mình thích bản lục giác dạng hở, nhưng cũng đã thêm file 3mf cho bản lục giác kín.

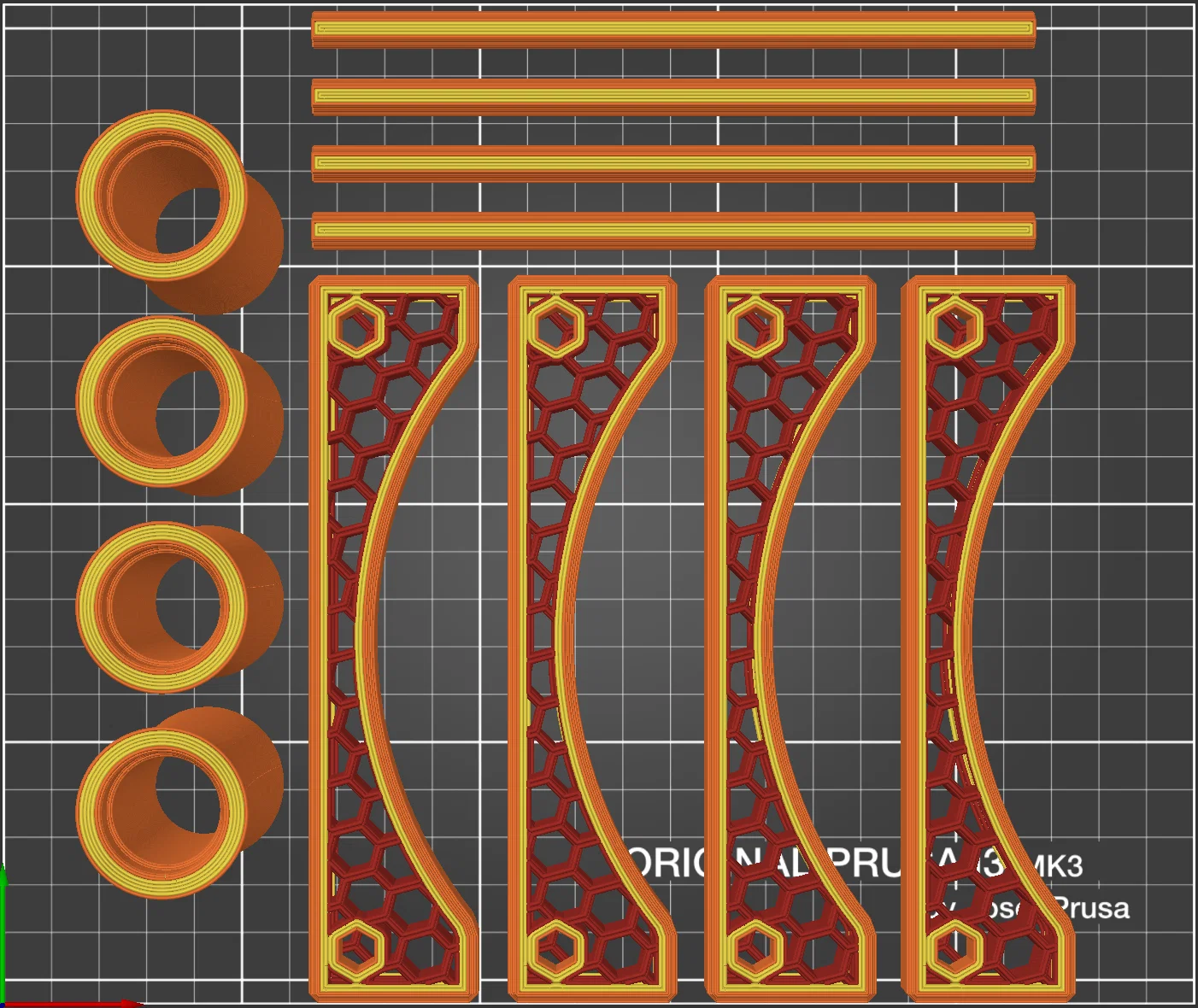

In 1 bộ:
Gắn vòng bi:
Phần insert có vát mép (chamfer). Cách gắn vòng bi tốt nhất là đặt vòng bi lên bàn rồi ép con lăn xuống vòng bi đến khi vào hết.
Lắp các thanh/rod lục giác vào hai miếng hông. Bước này cần dùng lực, chúng sẽ trượt vào khoảng 15mm. Nó cứng là vì bắt buộc phải cứng. Nếu cần thì bạn có thể chà nhám nhẹ phần cạnh để đoạn vào ban đầu dễ hơn vài mm. Mình dùng búa hoặc cảo/kẹp vít (screw clamp) để ép fit mối nối này.
Đặt cẩn thận - không dùng lực! - cụm con lăn đã có vòng bi lên các thanh rod:
Bước cuối là ép nốt miếng hông còn lại vào, bạn cũng có thể dùng búa.

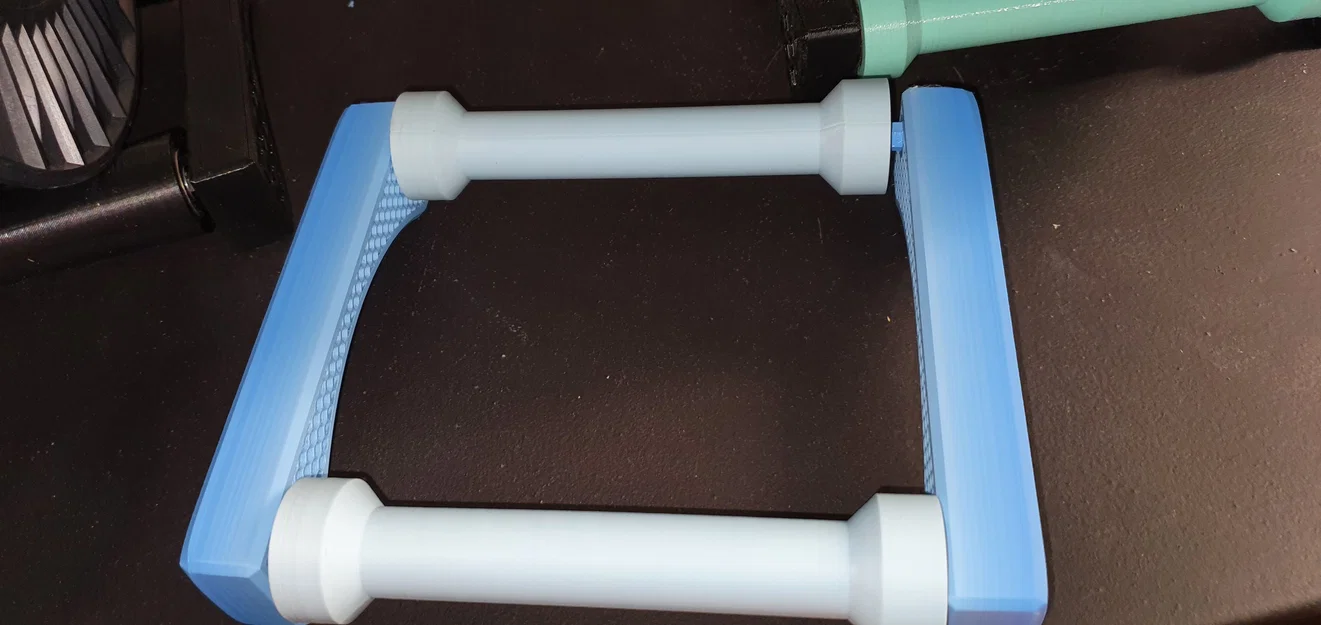

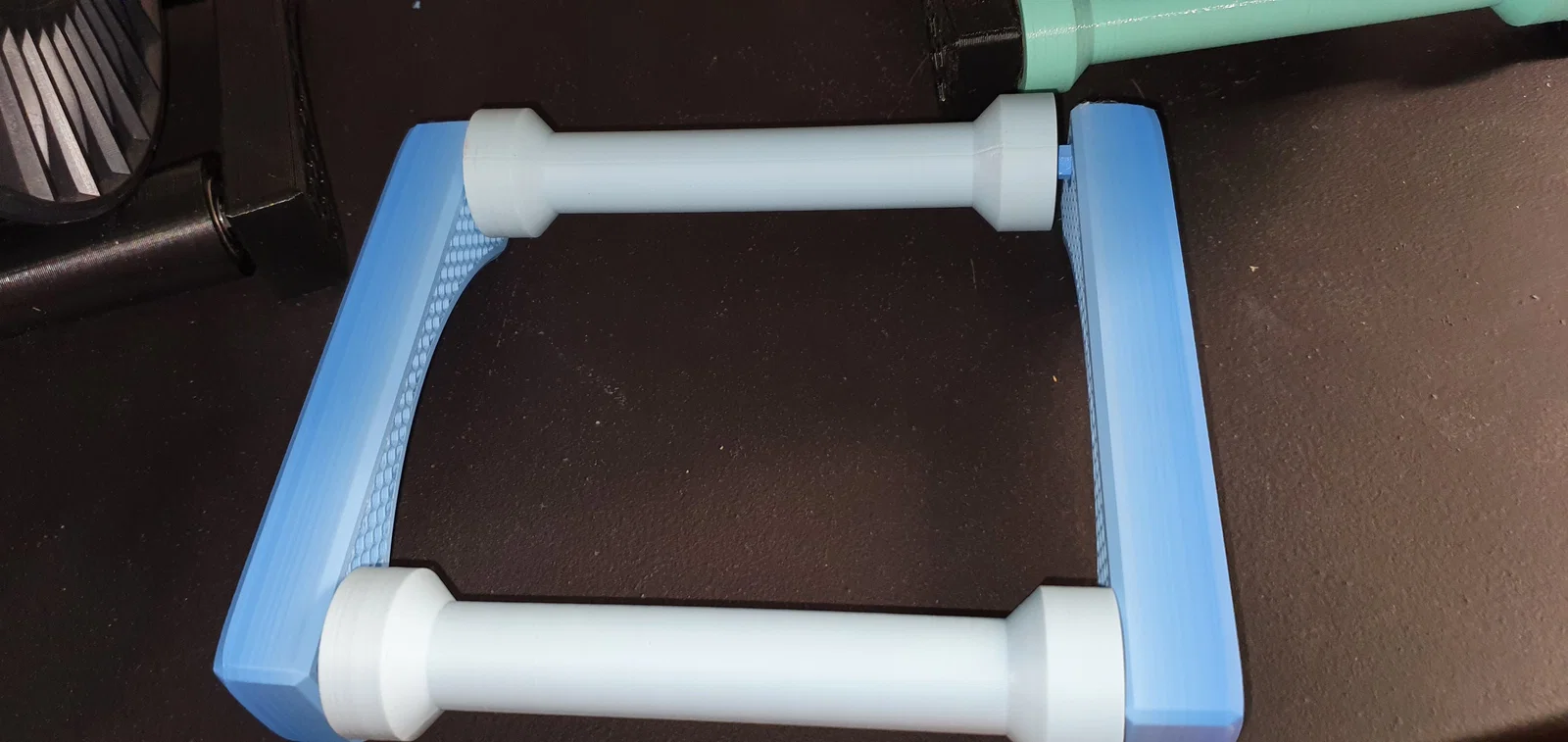

Xong. Mình bỏ hết mấy loại con lăn spool khác trước giờ đang dùng. Tốt hơn nhiều so với loại đỡ một bên.
© @Dombi3D
Ghi công
Mình có thể bán bản in/mẫu copy không?
Có! Yahbluez chia sẻ dự án này theo giấy phép GNU GPL v3.0. Giấy phép này cho phép bán bản sao, nhưng bạn phải ghi công đầy đủ và dùng giấy phép GPL 3.0, đúng như mô tả trong chính giấy phép GPL v3.0. Bạn không có quyền dùng bất kỳ giấy phép nào khác ngoài GNU GPL 3.0.
Ủng hộ
Nếu bạn muốn ủng hộ thì có thể mua mình một ly cà phê
Filament đã dùng
extrudr PETG “Jet Black”
Mình khuyên dùng Prusament PETG Galaxy Black hoặc Prusament PETG Matt Black
