Ngàm Analog Module Quick Mount + DVR cho Walksnail Goggles X / DJI Goggles V2

Khay gắn analog module quick release (keyed-slot) cho Walksnail Goggles X và DJI V2.

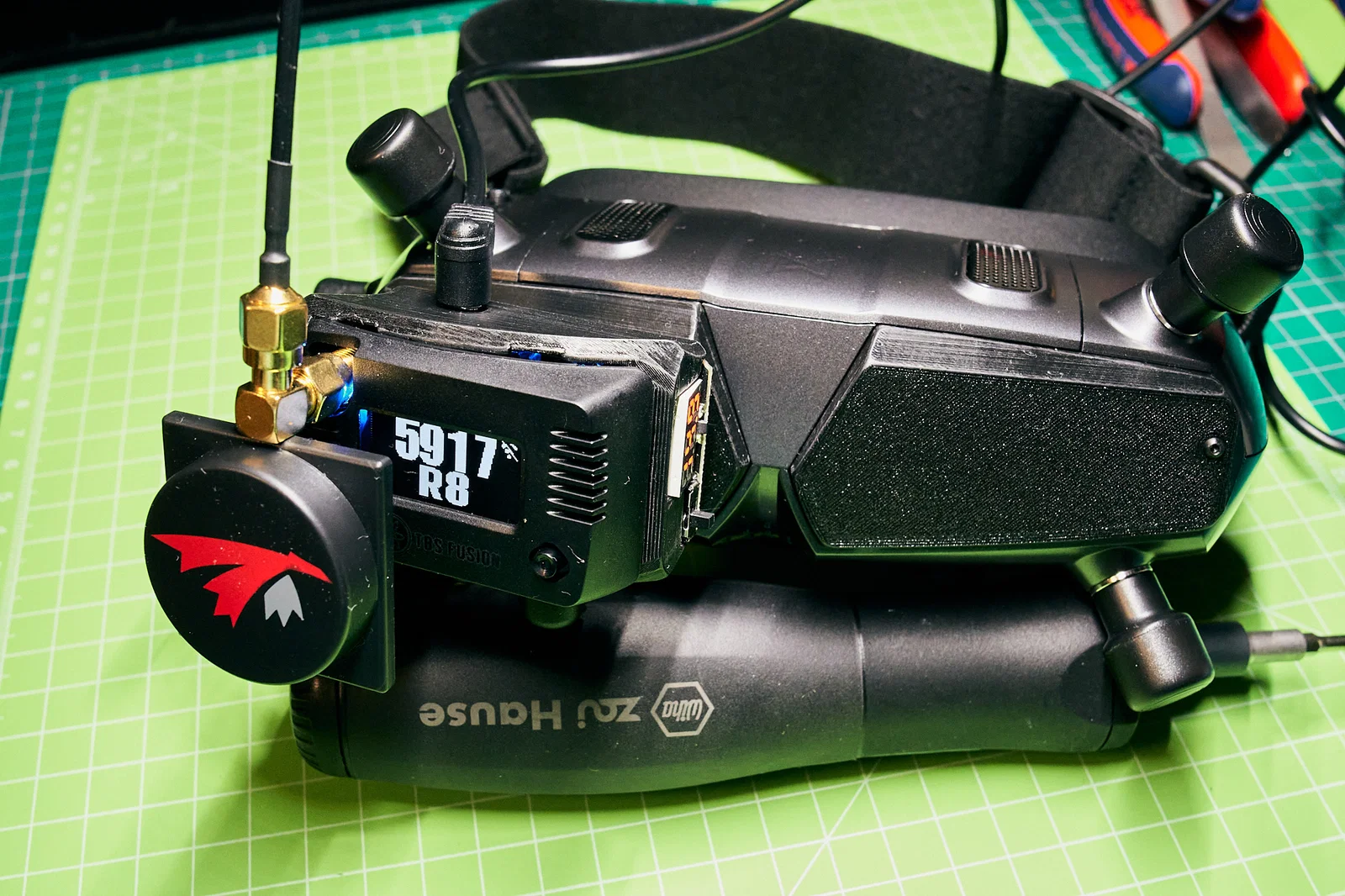

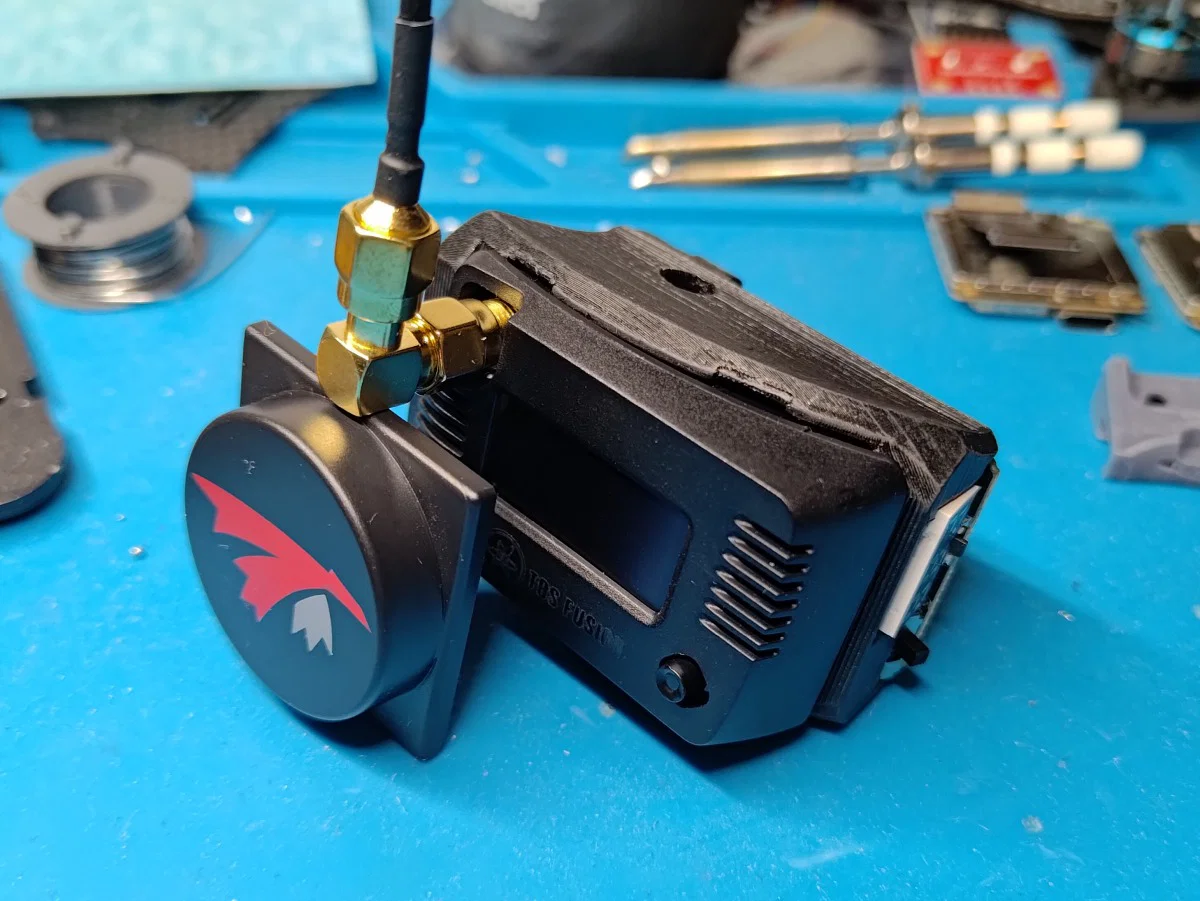

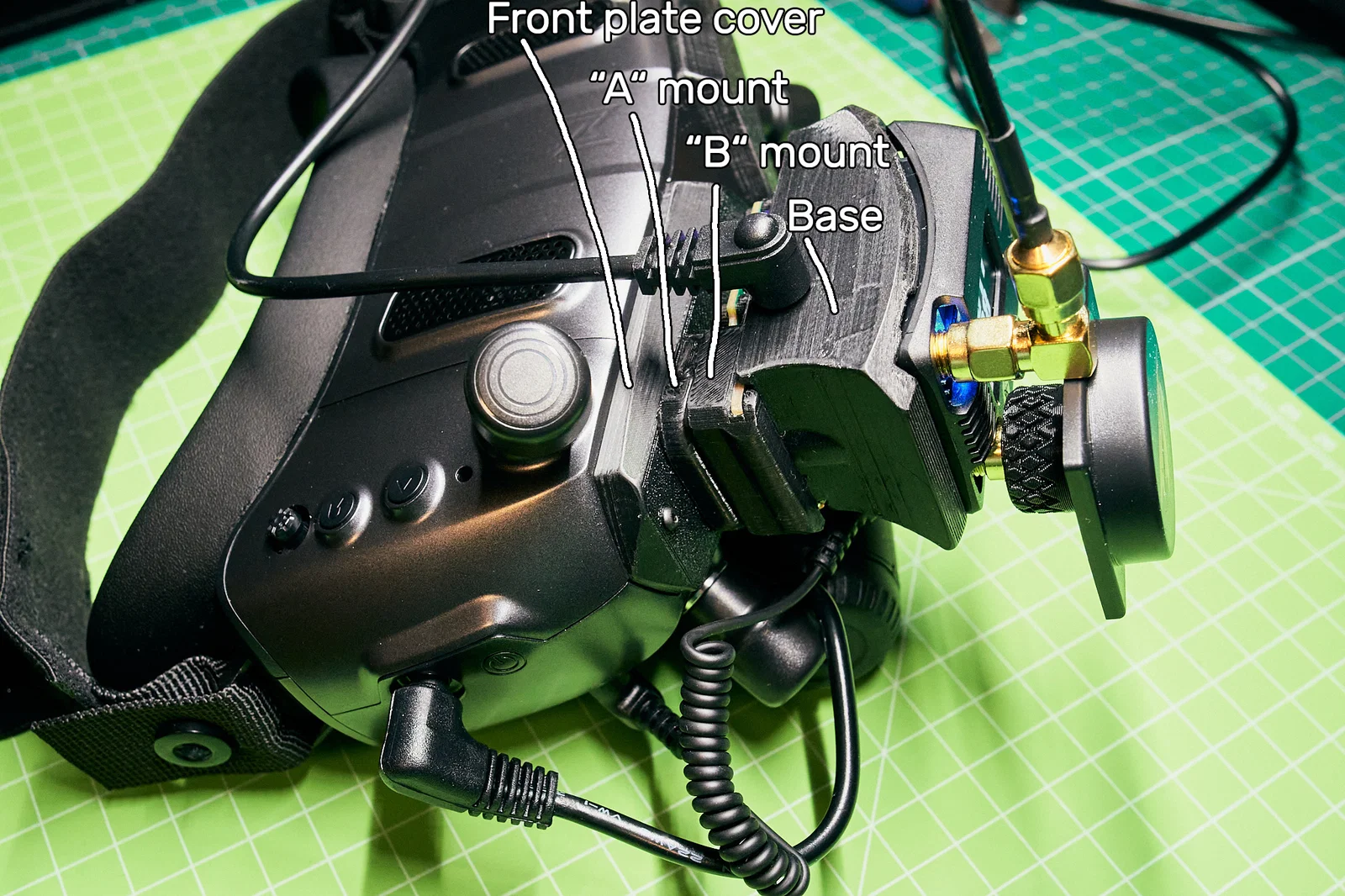

Nhớ xem qua mẫu gốc xịn sò trước nha. Bản remix này thay thế phần main body và tấm adapter plate ngàm “B” (được bắt vít vào phía sau main body). Phần ngàm quick-swap “A” sẽ gắn cố định lên kính của bạn; mình có thêm một ngàm “A” dành cho Goggles X và các tấm cover plate mặt trước tuỳ biến đi kèm.

Hầu như mọi board DVR chuẩn lỗ 20x20 đều gắn vừa, nhưng mình thiết kế riêng 2 phiên bản cho 2 board sau:

• Cooai Cooeye Bayck Mini DVR (Link #1, Link #2, Link #3, có đính kèm manual đã dịch và file config trong mục files)
• RunCam Mini FPV DVR (Link)

Cá nhân mình chọn Cooai vì bitrate cao hơn nhiều (20mbps so với 5mbps) và độ phân giải ghi hình cao hơn (960x768 so với 640x480).

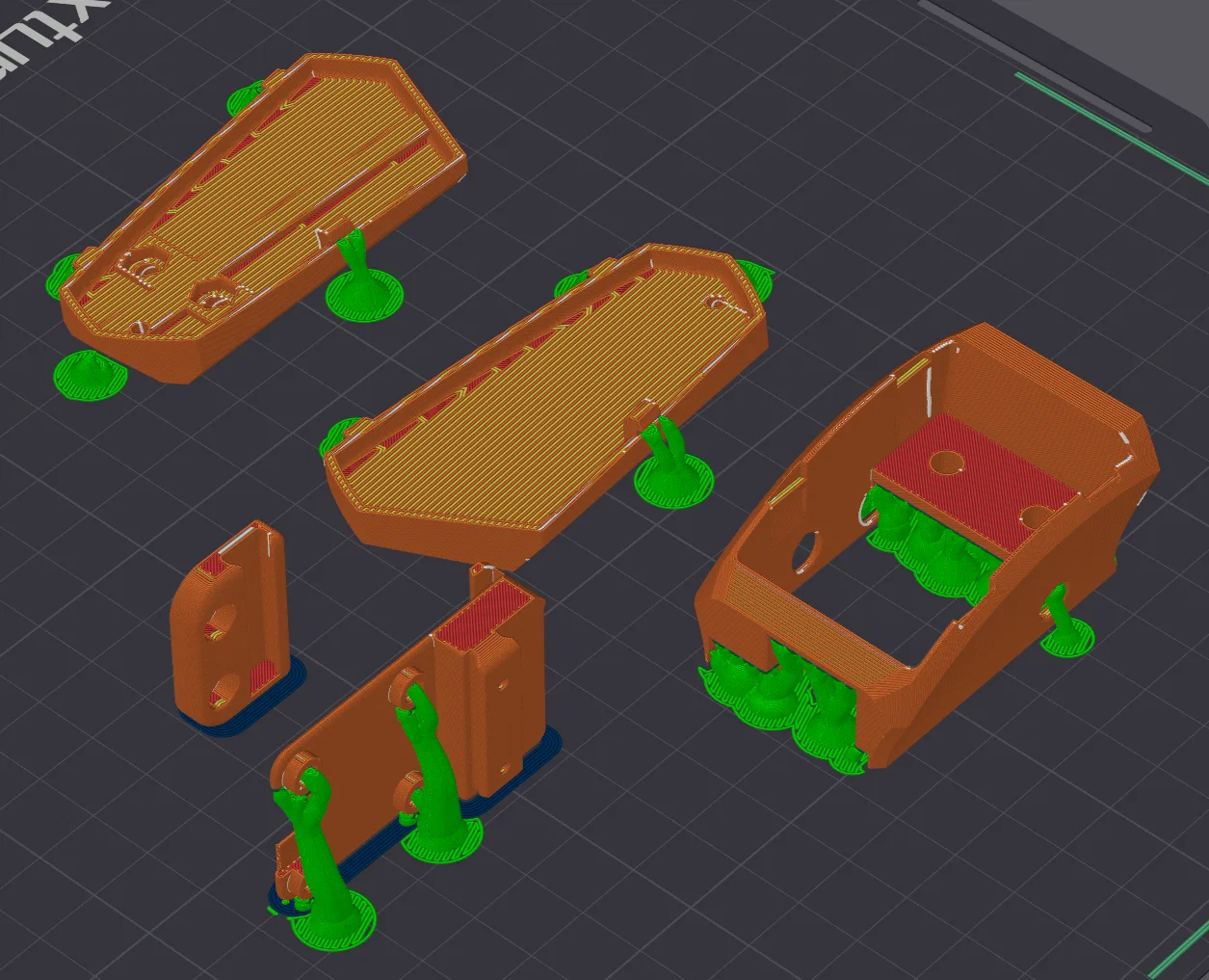

Printing:

In bằng vật liệu “trâu”, bám lớp tốt và không giòn; PCTG/PC/PA (mình dùng PCTG). Không dùng PLA hoặc các filament pha carbon/glass vì các móc ngàm sẽ dễ gãy.
Dung sai khá sít, nhớ canh chỉnh máy in và filament cho chuẩn! Nếu có chỗ nào không vừa khít thì chà nhám bớt.

• Main Body
  • 3 walls/perimeter
  • 15-20% infill (Adaptive Cubic/Gyroid)
  • Tree-Supports
  • 0.1-0.15 layer height
• Cooai / Runcam B Mount
  • In với phần key của quick slot hướng lên trên
  • 3 walls/perimeter
  • 20% infill (Gyroid)
  • Tree-Supports
  • Brim
• Goggles X / DJI A Mount
  • In với quick slot hướng lên trên
  • 3 walls/perimeter
  • 20% infill (Gyroid)
  • Không cần supports
  • Brim lớn
• Goggles X front plate covers:
  • In với mặt trước úp xuống bàn in
  • 3 walls/perimeter
  • 15-20% infill (Gyroid)
  • (Tree-)supports
  • 0.1-0.15 layer height
  • Dùng tấm PEI textured cho đẹp
  • Chà nhám toàn bộ các mép ngoài phần áp vào Goggles

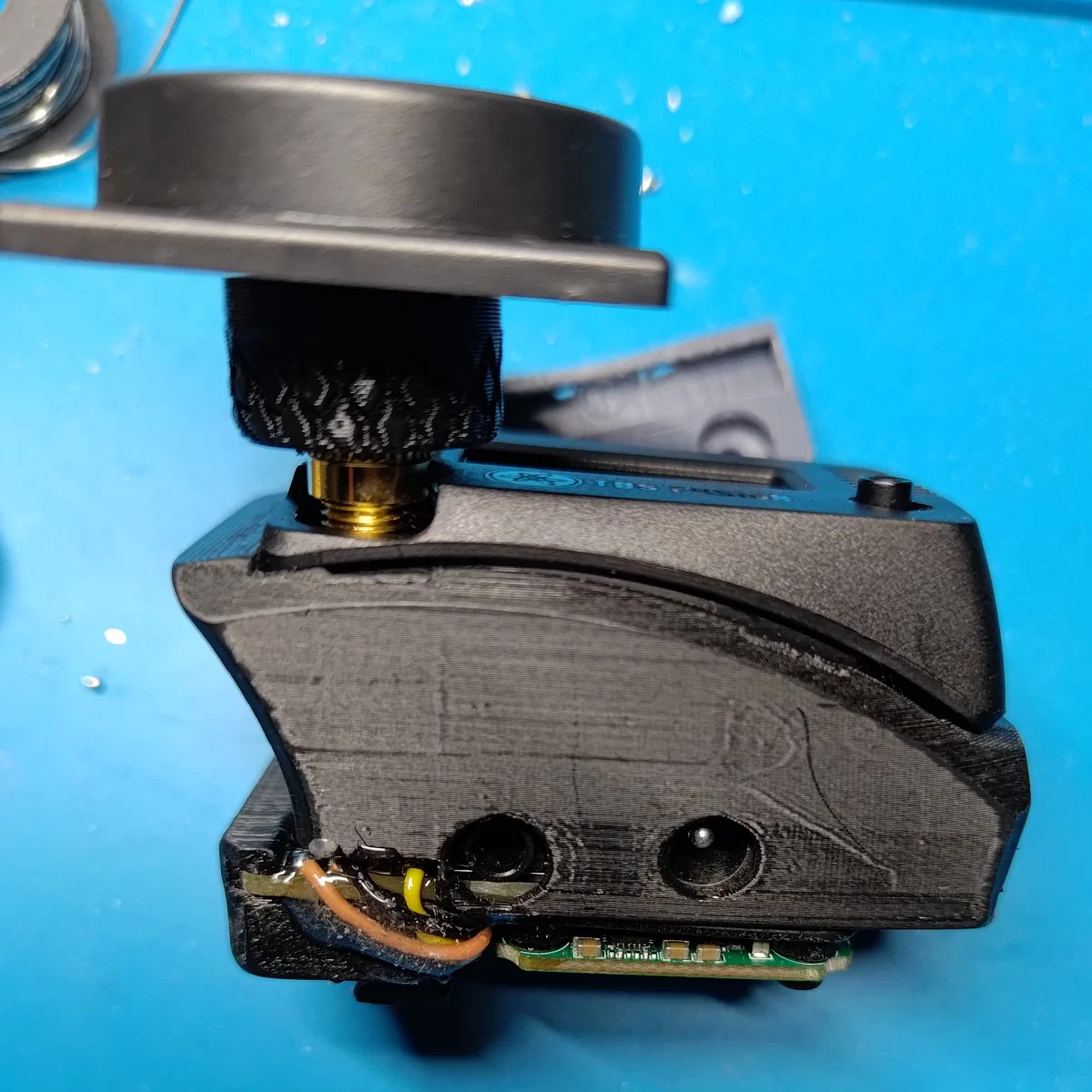

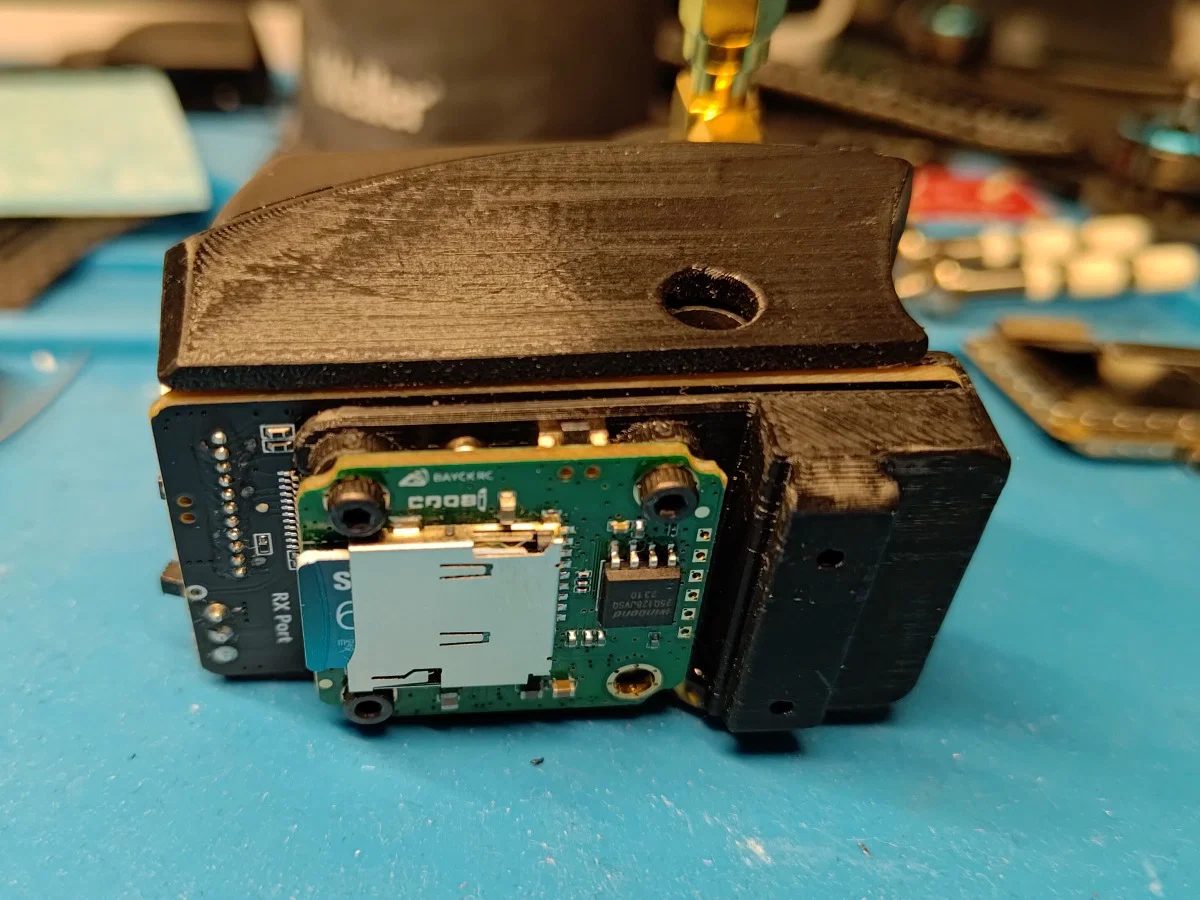

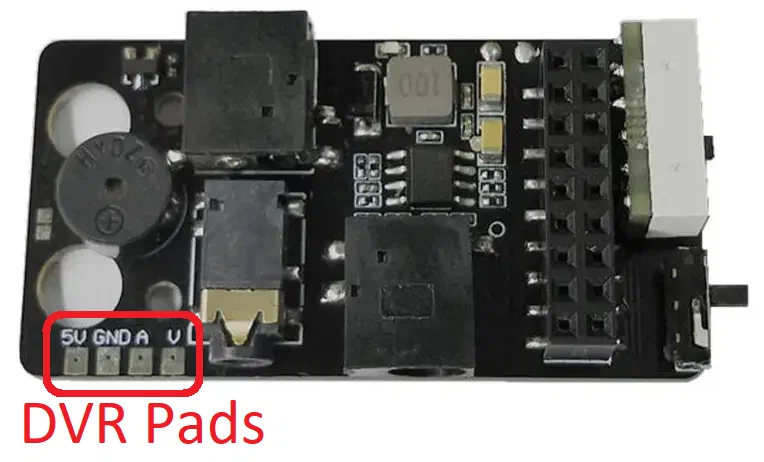

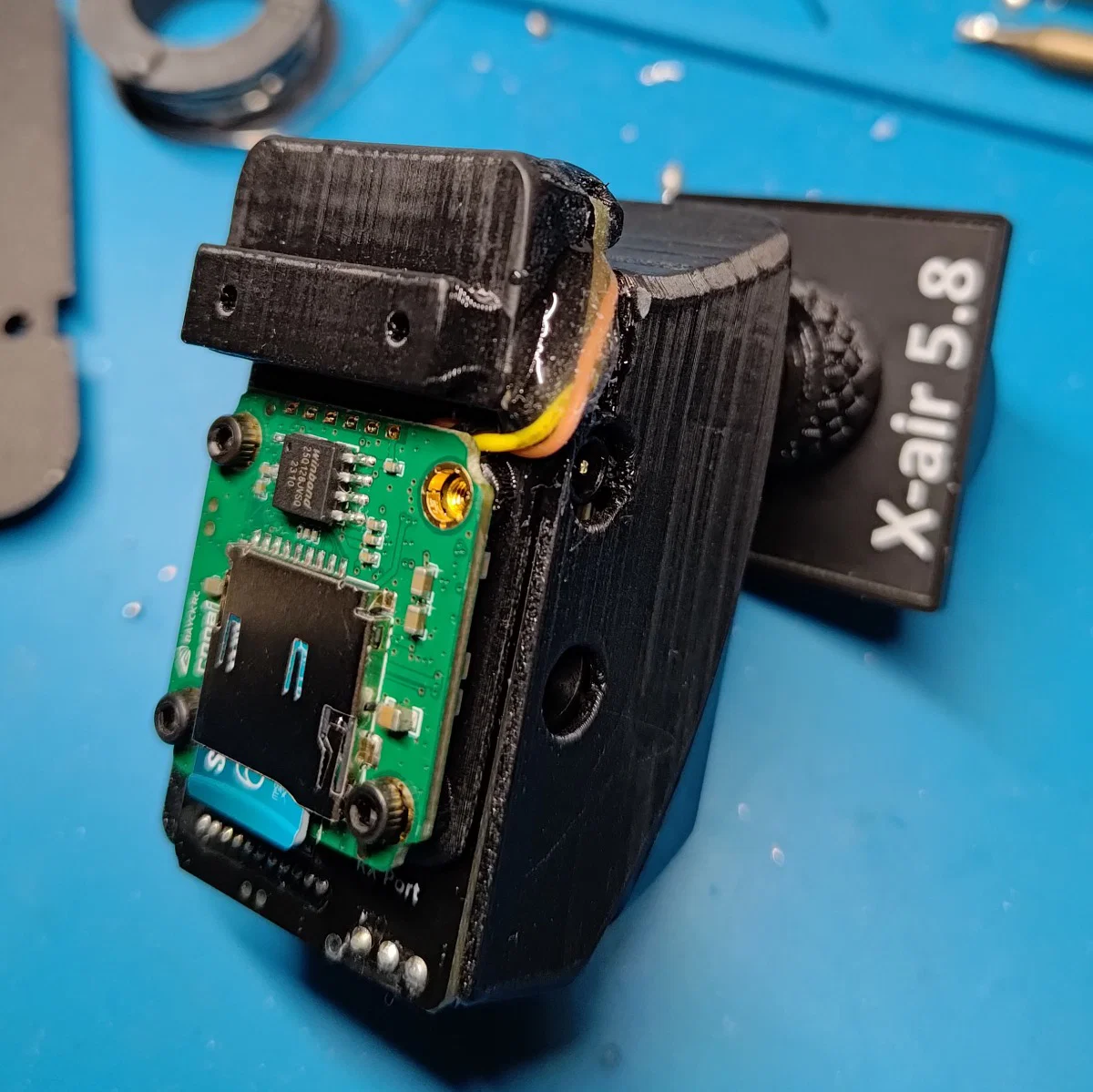

Hàn chảy 5-6 con heat insert M2x3 (bản Cooai dùng 5) vào tấm back plate của ngàm B, sau đó hàn 3 sợi dây (5V, GND và V) vào pad DVR trên board analog adapter V3 PLUS. Ép main body trùm lên board V3 (cẩn thận đừng làm hư gì, cần thì chà nhám bớt vài cạnh). Trượt tấm back plate (B) vào board, rồi siết 2 vít M2x7 xuyên qua các lỗ trên main body vào heat insert của back plate. Hàn dây vào DVR và bắt DVR lên tấm back board. Cố định dây bằng một cục keo dày hoặc silicone adhesive. Gắn ngàm A lên kính rồi trượt hai quick slot vào nhau.

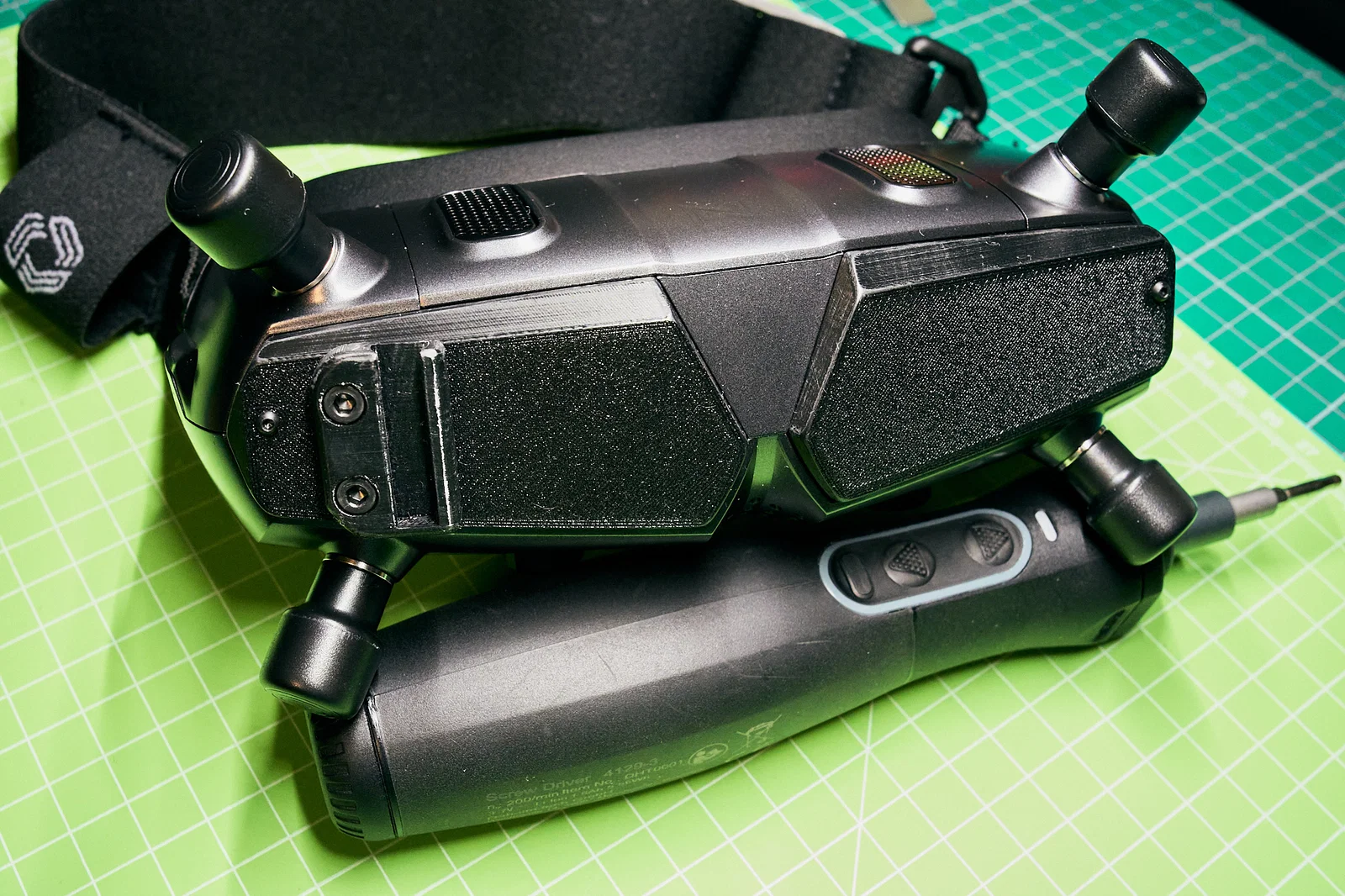

Thay LED front cover của Goggles X:

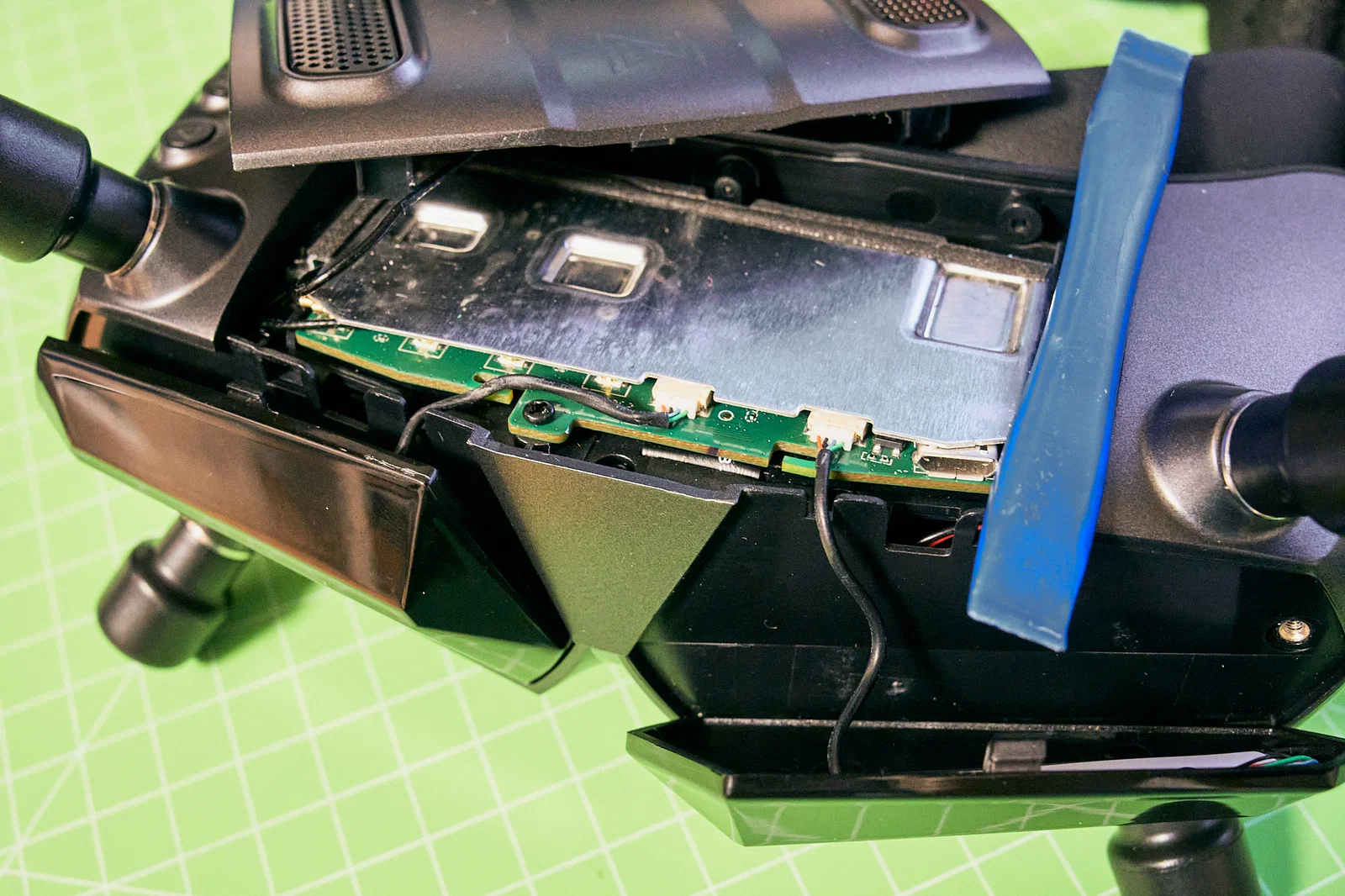

1. Tháo phần trên của mút face foam để lộ hai lỗ vít nhỏ
2. Dùng tua vít bake PH0/J0 để tháo 2 con vít
3. Dùng dụng cụ nạy/mở như cái này để bật các nắp LED ra
4. Dùng cùng dụng cụ đó để nạy mở nắp trên VXR
5. Rút 2 dây LED ra khỏi VRX board
6. Lắp lại nắp VRX và vặn lại vít
7. Lấy miếng cover in 3D bên phải và đặt đai ốc M3 vào hốc ở mặt sau
8. Bắt ngàm A của Goggles X lên cover plate bằng 2 vít lục giác đầu trụ M3x8
9. Bấm (snap) cả hai cover plate vào kính, đảm bảo hai bên đã vào hết; nếu không lỗ vít M2 sẽ không khớp
10. Cố định cover plate bằng 2 vít M2x10

Cooai DVR cần setup ban đầu:

1. Gắn thẻ MicroSD vào và cấp nguồn
2. Chờ tới khi LED đỏ và xanh đều sáng
3. Nhấn giữ nút 5-10 giây đến khi LED xanh bắt đầu nhấp nháy, thao tác này sẽ format thẻ SD
4. Chờ nhấp nháy xong, rồi chờ thêm 5 giây
5. Tắt nguồn rồi bật lại
6. Chờ 10 giây (cả 2 LED phải sáng đứng)
7. Tắt nguồn lần nữa và lấy thẻ SD cắm vào máy tính
8. DVR sẽ tạo một file chứa phiên bản firmware
9. Chép file config.txt đính kèm của bản remix này vào thư mục gốc (root) của thẻ SD
10. Gắn thẻ SD lại vào Cooai DVR
11. Cấp nguồn và đảm bảo analog module đang nhận tín hiệu video
12. DVR sẽ tự ghi hình, nhận biết bằng LED xanh nhấp nháy chậm

BOM:

• ImmersionRC Rapidfire / TBS Fusion / Foxeer Wildfire analog module
• Fatshark Analog Receiver Module Adapter V3 PLUS for Digital FPV Goggles (Link #1, Link #2)
• Mini DVR board chuẩn lỗ 20x20mm
• 5-6x Heat inserts M2x3 (Link)
• 2x vít M2x7
• 3-4x vít M2x4 hoặc M2x5
• Keo nến (hotglue), keo E6000, silicone adhesive hoặc loại keo khác để cố định dây DVR

Google X BOM:

• 2x vít M3x8 socket head
• 2x đai ốc M3
• 2x vít M2x10
