Ngàm quick release khoang analog module V2+V3 Adapter cho DJI Goggles

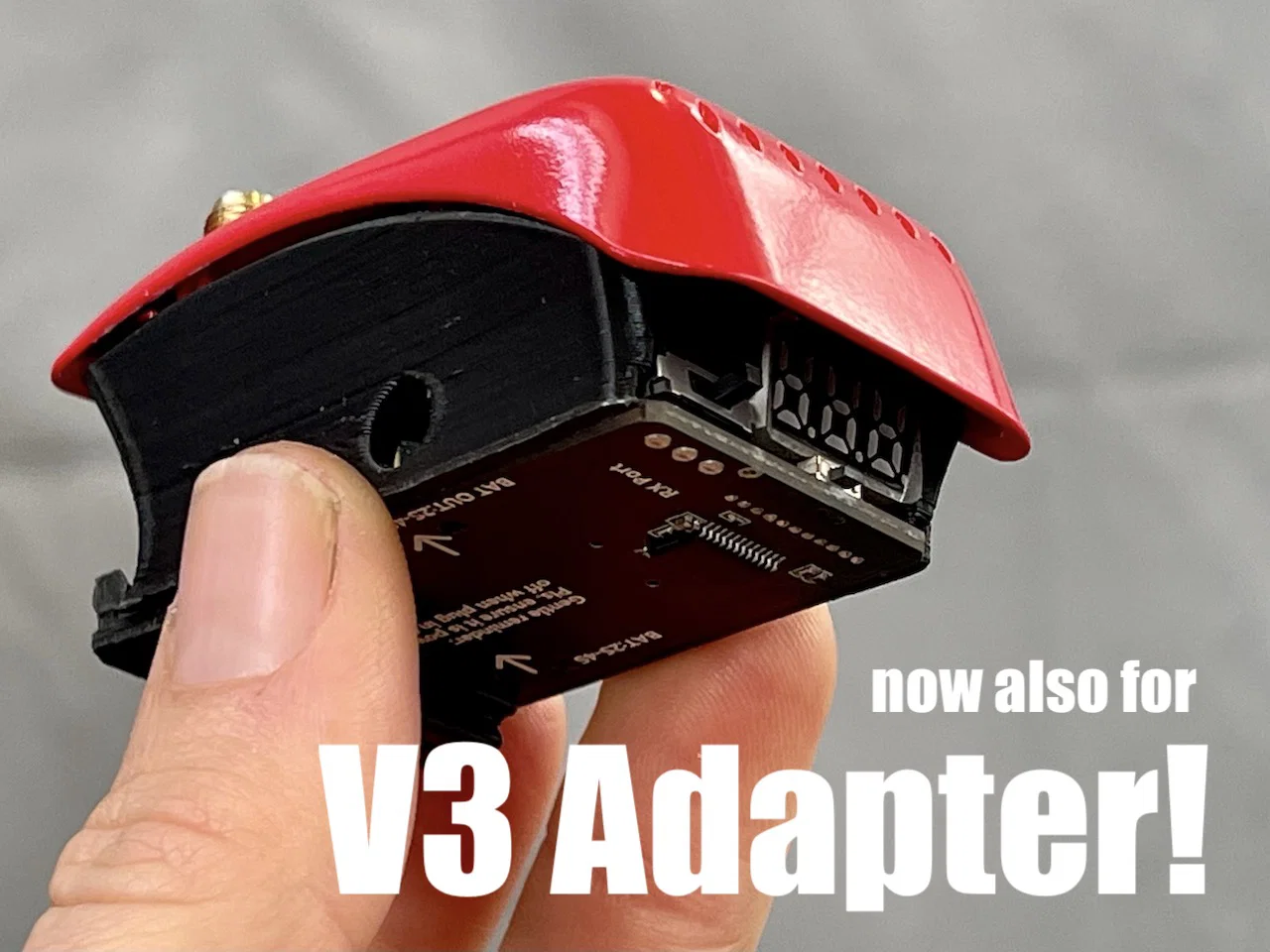

Cập nhật 2022-05-12: Thiết kế được tinh chỉnh lại cho V3 sau khi nhận vài góp ý từ mọi người. Mình đã tự test thực tế với cả Rapidfire + TBS Fusion!

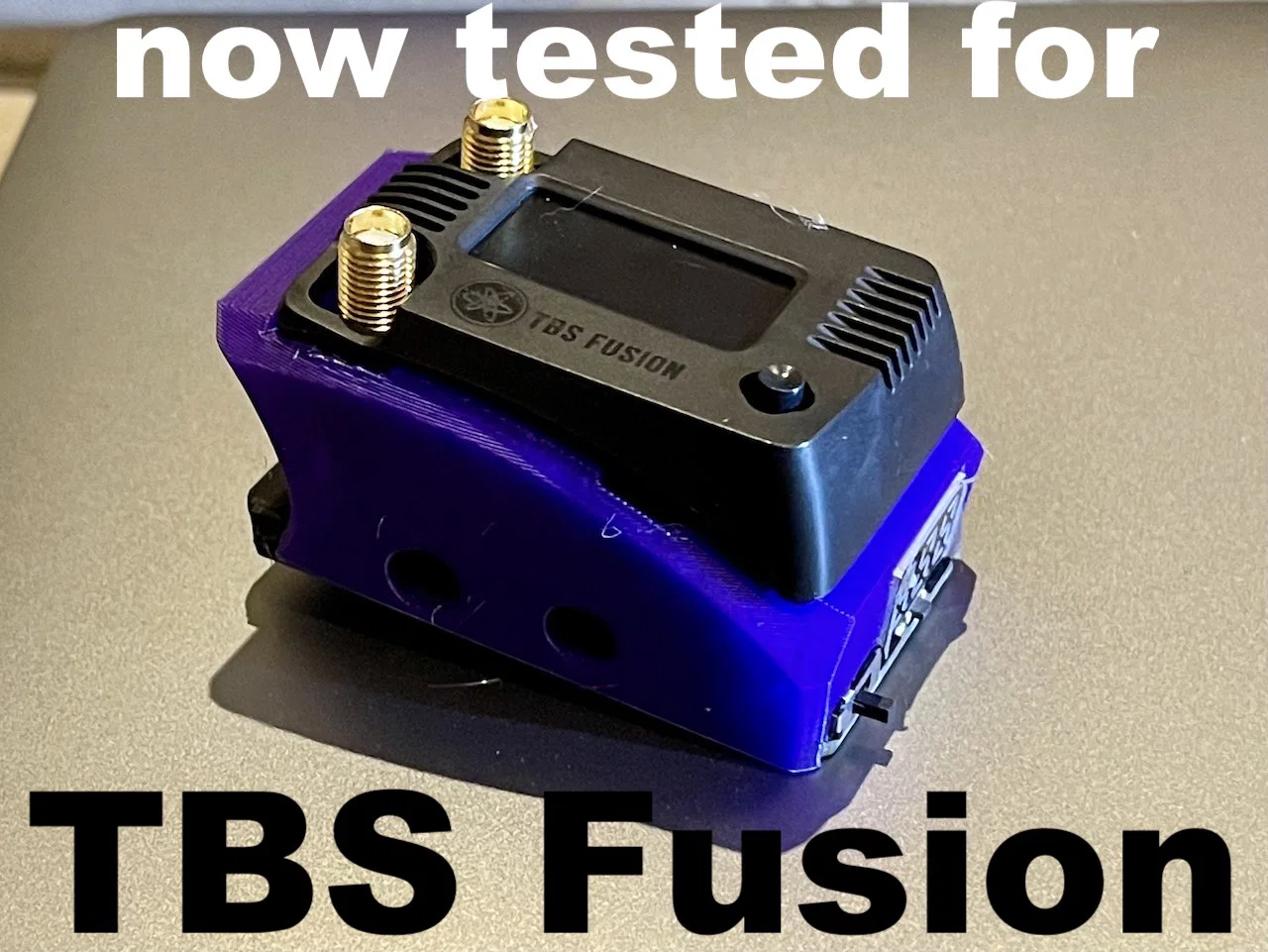

Cập nhật 2022-04-02: CẬP NHẬT THIẾT KẾ LỚN! Adapter V3 đã được làm lại để fit được các analog module khác như TBS Fusion. Đã test và chạy ngon với Fusion lẫn RapidFire!

Cập nhật 2022-03-15: Giờ đã thiết kế lại cho PCB của adapter V3! Mình mua hẳn một cái chỉ để dựng mẫu cho mọi người, những người lạ trên internet.

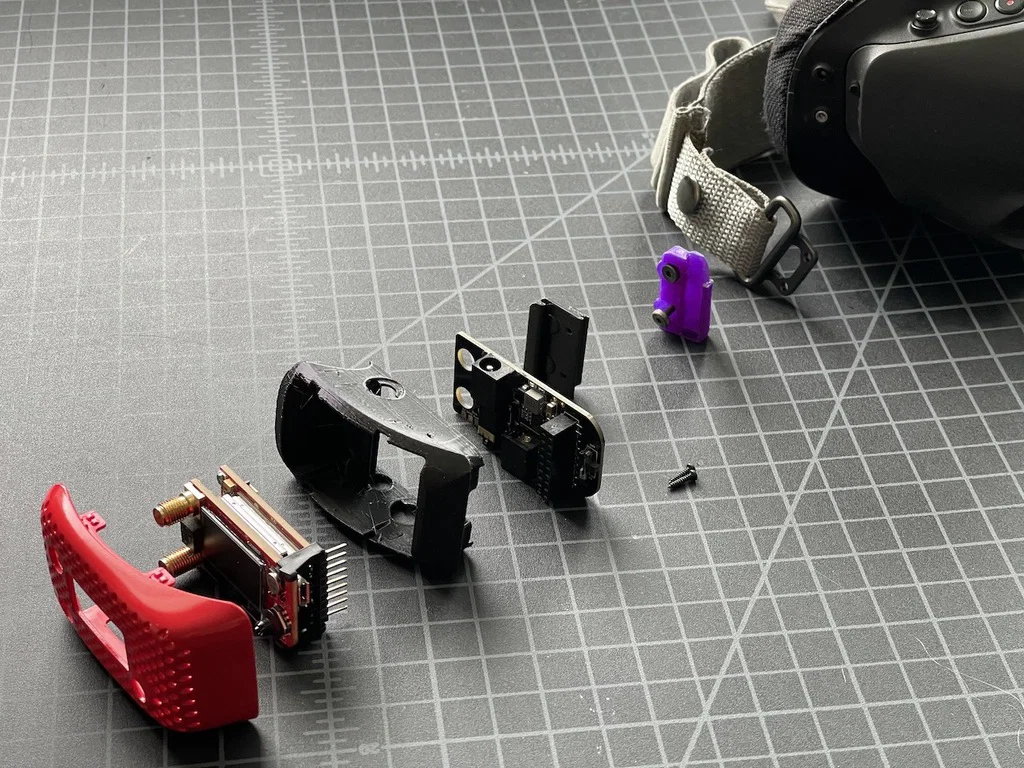

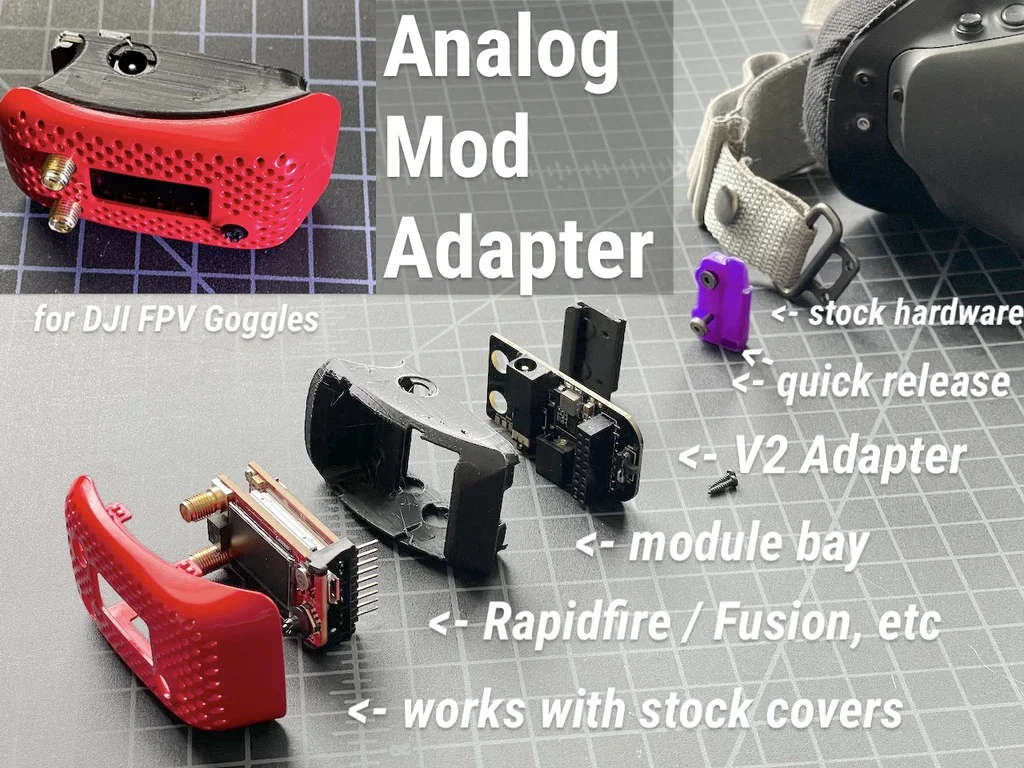

Khay gắn module dạng modular quick release cho DJI FPV Goggles. Dành cho V2 Adapter Board (kiểu như cái này trên RDQ) và V3 (như trên pyrodrone).

Chạy được với Rapidfire module, TBS Fusion, v.v.– bất kỳ module chuẩn FatShark.

Ngoại trừ: tính tới 2022-02-26 thì mình vẫn chưa test với TBS Fusion. Nếu bạn có thì nhắn mình qua discord/telegram nha! Mình muốn chắc chắn nó chuẩn 100% như với rapidfire.

Danh sách part và cách in

In theo đúng hướng file đã set:

1. V2/V3-adapter body: Part lớn nhất, giữ module. Cần support nhưng chỉ ở mặt dưới.
   • Có 2 lựa chọn độ khít: std và tight. Mình thích tight cho RapidFire vì gần như không cần tháo ra.

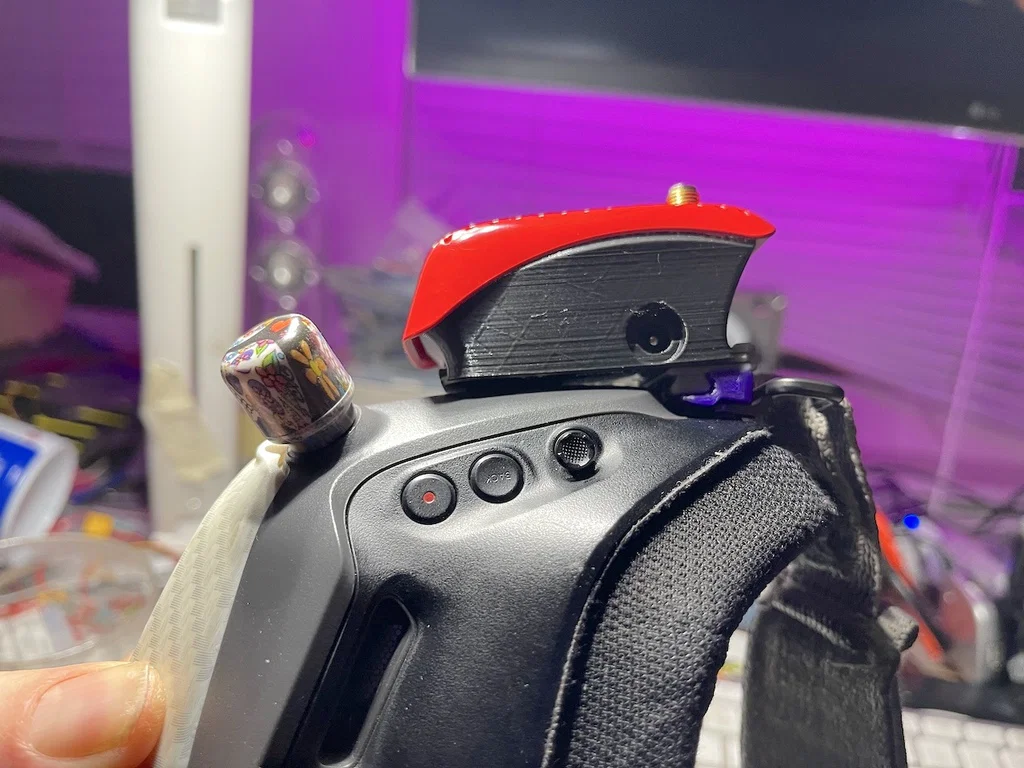

2. detach mount A goggle: Bắt lên goggles bằng đúng vị trí ốc dây đeo, dùng lại ốc zin. Không cần support nhưng cần brim.
3. detach mount B adapter: Gài rồi bắt ốc vào PCB của module adapter. In không support nhưng cần brim. Có bản clearance 0.3mm và 0.2mm. Nếu 0.2 hơi khít thì thử 0.3!

• Tuỳ chọn: Không muốn quick release? In bản mount bắt ốc (bolt-together) thay vì 2 part A + B.

Phần cứng (hardware) khác:

• 2 con ốc gỗ nhỏ đi kèm với adapter v2. Dùng 1 con cũng ổn, và các loại ốc khác cũng dùng được.

Vật liệu: PLA, PET-G, HT-PLA+!

In rất ngon với nhựa cứng (rigid plastic). PLA, PET-G, hoặc món mình khoái nhất là HT-PLA+.

Đăng bài thành phẩm của bạn!

Nhớ đăng lên nha! Thiệt đó! Chụp một tấm bằng điện thoại cho “em nó” lên hình cho đã rồi khoe với mọi người! Với lại cũng giúp mẫu này được nhiều người biết hơn.

Nhắn mình qua discord/telegram để

• tuỳ biến (customizations)
• khắc chữ khác (engraving)
• ý tưởng biến thể khác
• mọi vấn đề: in ấn, thiết kế, độ fit, v.v.
• khoe thành quả / tám chuyện kỹ thuật
• chào hỏi

Thiết kế đồ thì vui, nhưng được gặp gỡ và nghe chuyện của những người “chơi hệ” hay ho còn vui hơn. Mình có thể tạo biến thể/khắc chữ rất dễ, cứ nhắn qua discord/telegram và/hoặc để lại bình luận để làm ra bản hợp gu bạn nhất. Mình chỉ xin một điều là đăng một bài thành phẩm!

Nếu bạn muốn luôn file CAD hoặc STEP thì cũng ok. Mình đã hỗ trợ cho khá nhiều bạn rồi! Cứ nhắn mình một tiếng.
