Giá đỡ Raspberry Pi Camera cho Original Prusa Enclosure

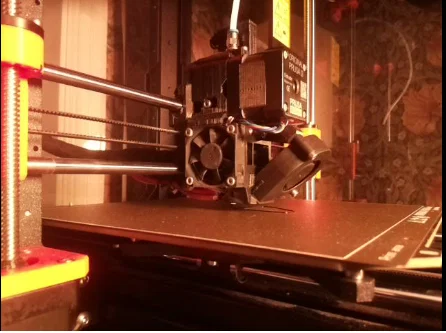

Góc quay camera chuẩn luôn!

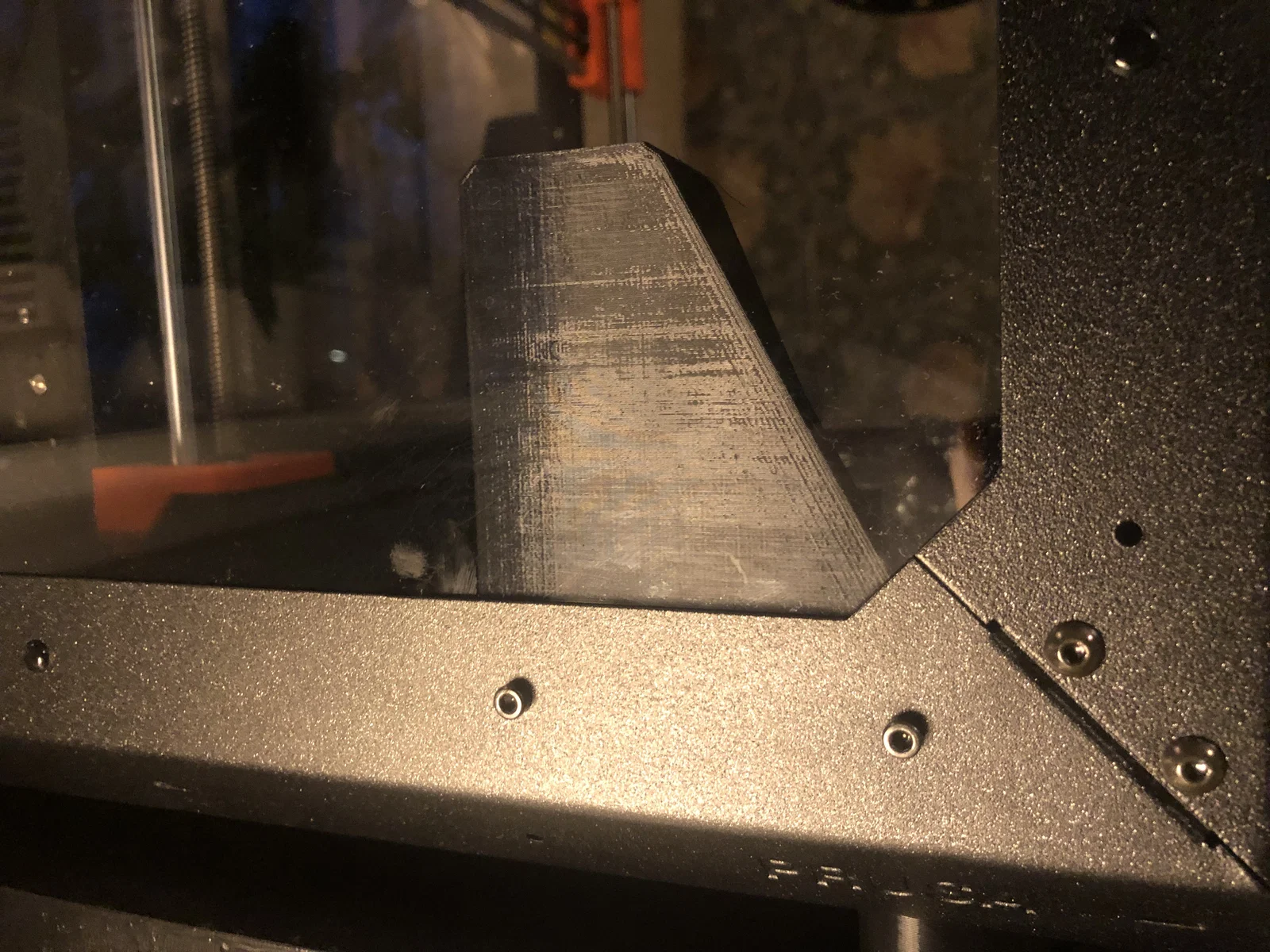

Không che ánh sáng từ LED-addon và vẫn tương thích với tất cả các add-on chính hãng của Prusa.

Vừa khít với Raspberry Pi Camera V2

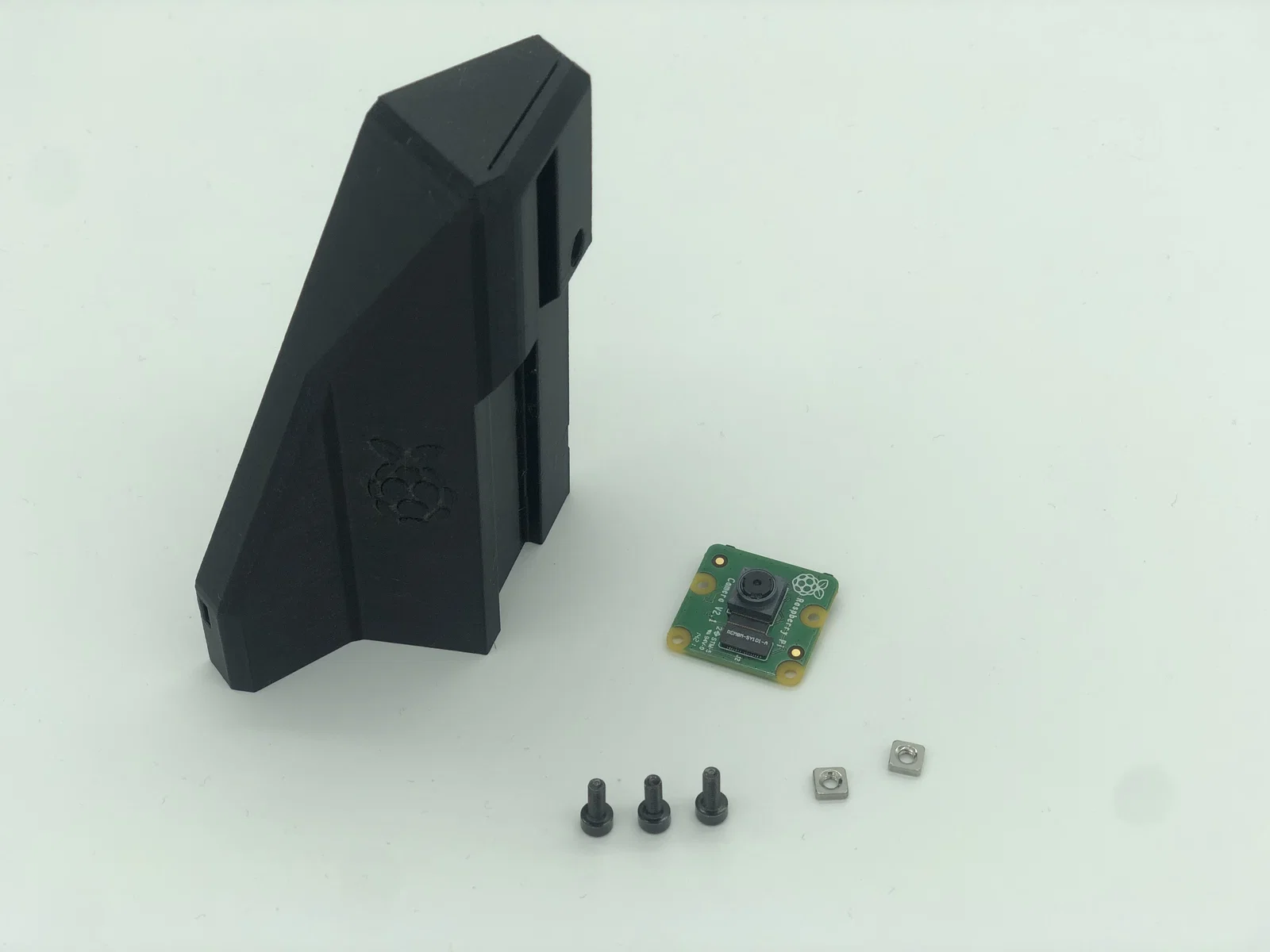

Danh sách bộ phận

• PiCameraMount
• Raspberry Pi Camera V2 (kèm cáp)
• Đai ốc M3nS (2 cái) - (Phụ tùng dự phòng của Prusa)
• Vít M3x8 (3 cái) - (Đi kèm với enclosure)

Hướng dẫn lắp ráp

Bước 1 Lắp đai ốc

• Lắp 2 đai ốc M3nS vào PiCameraMount.
• Dùng khóa lục giác (Allen) đẩy đai ốc đi qua các khe để đảm bảo đai ốc vào đúng vị trí.

Bước 2 Chuẩn bị camera

• Kết nối Raspberry Pi Camera với sợi cáp.

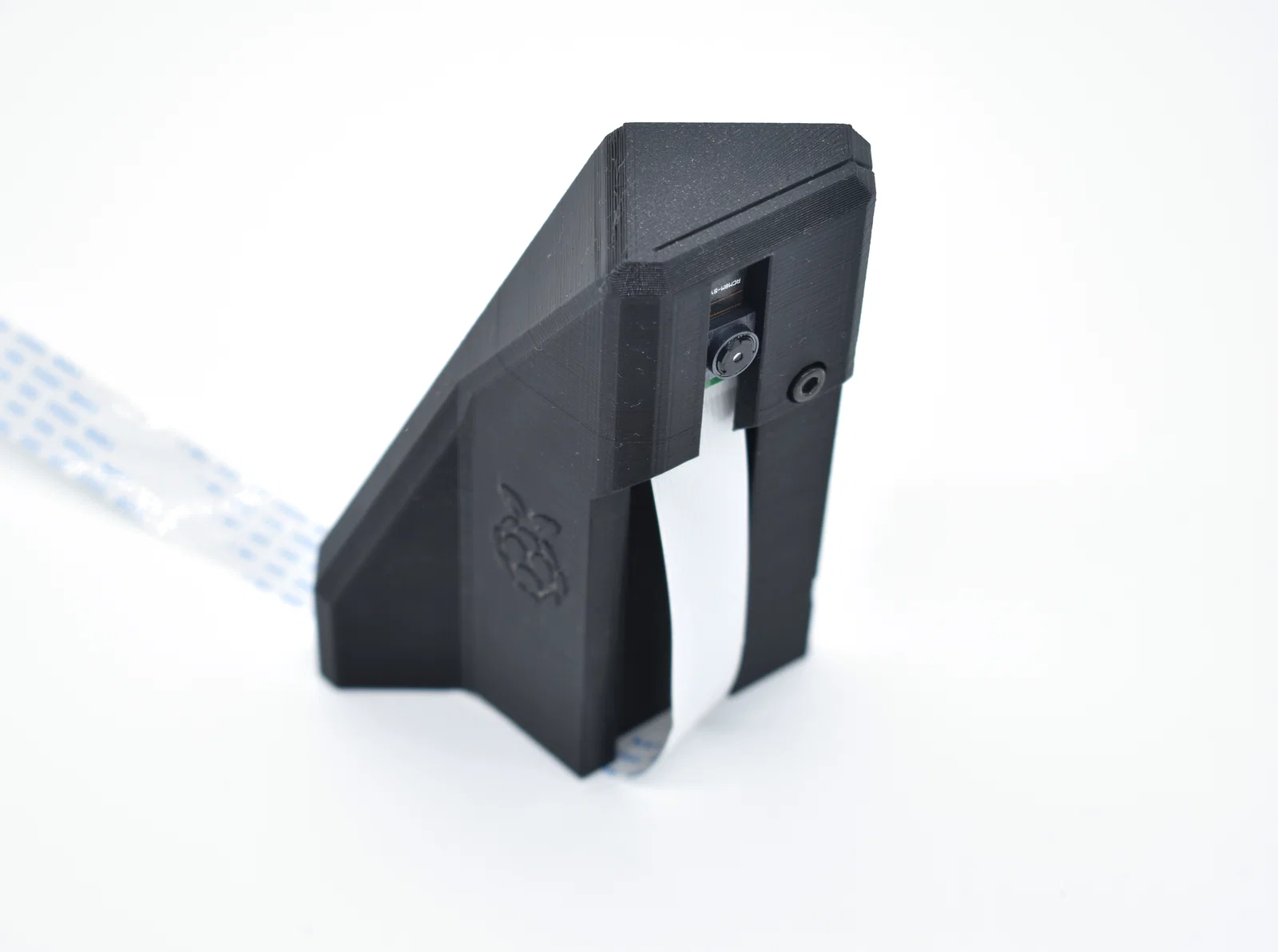

Bước 3 Lắp camera

• Trượt camera vào trong PiCameraMount.
• Cố định camera bằng một vít M3x8 tại lỗ được tô nổi bật.

Bước 4 Chuẩn bị Enclosure

• Tháo đinh tán nylon (nylon rivet) ở vị trí được tô nổi bật trong hình.

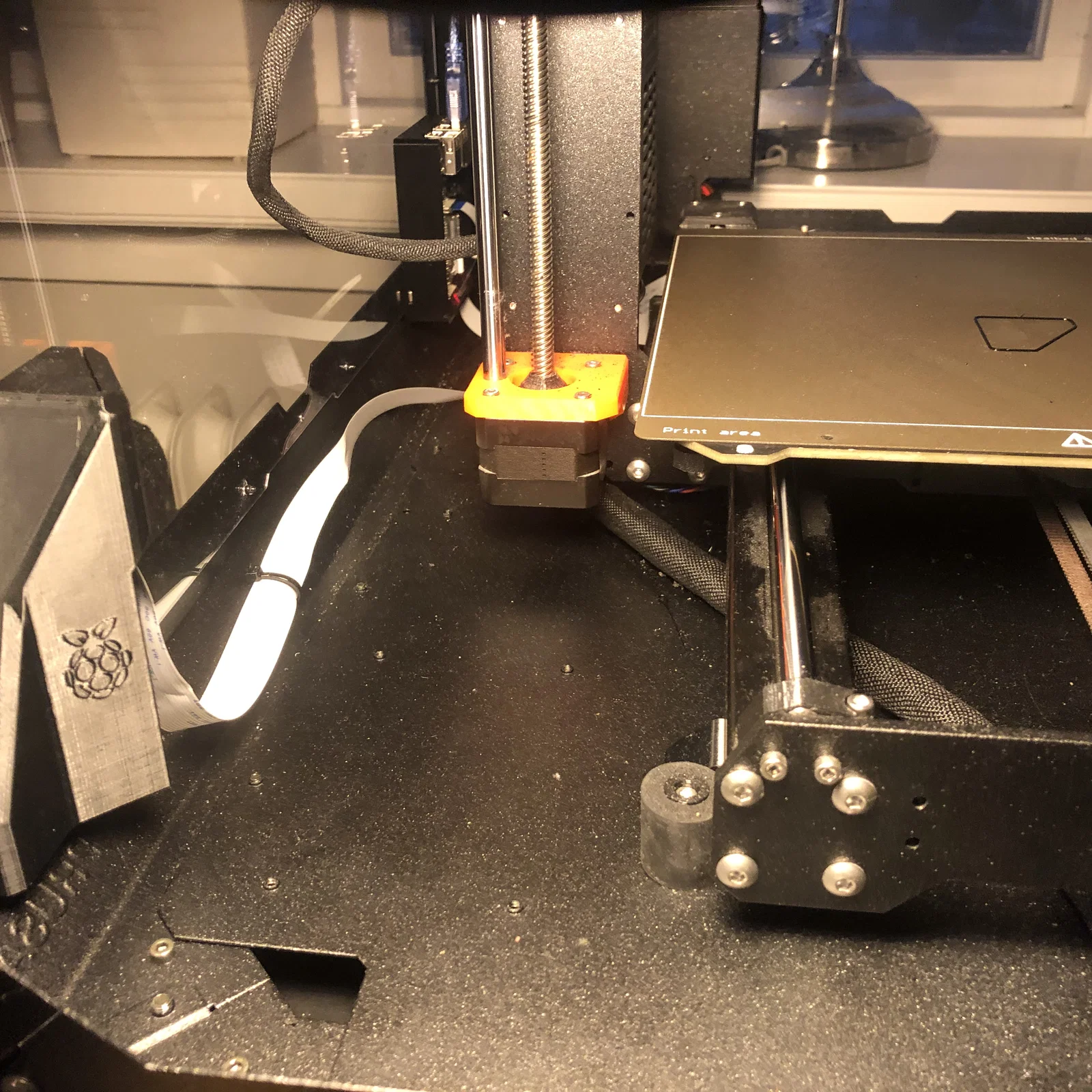

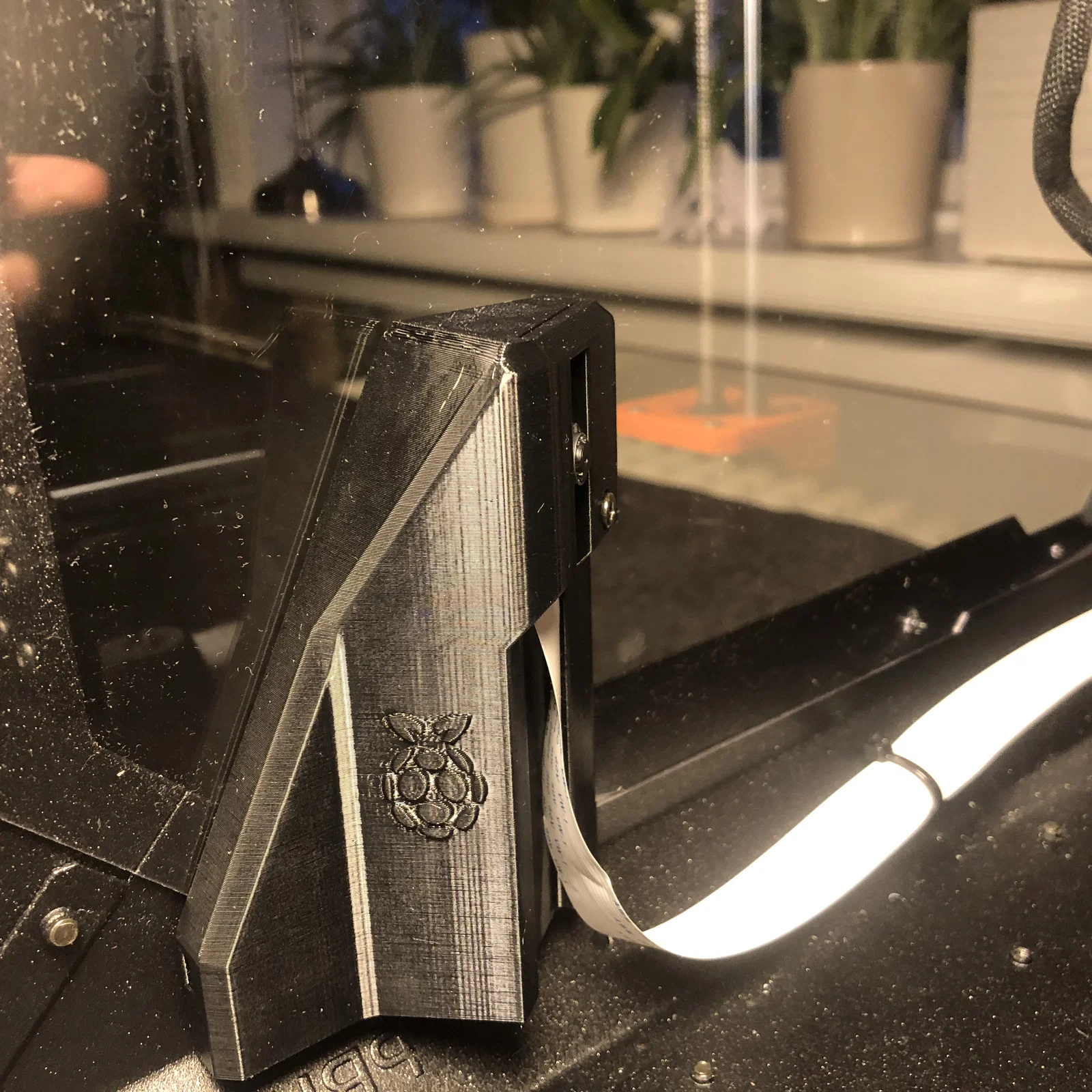

Bước 5 Lắp PiCameraMount

• Canh các lỗ trên PiCameraMount trùng với các lỗ trên Enclosure.
• Bắt chặt mount bằng 2 vít M3x8.

Xong rồi! Nhớ đăng “make” chiếc mount của bạn nha!
