Mount gắn extruder cho filament runout sensor của Sovol SV06 Plus

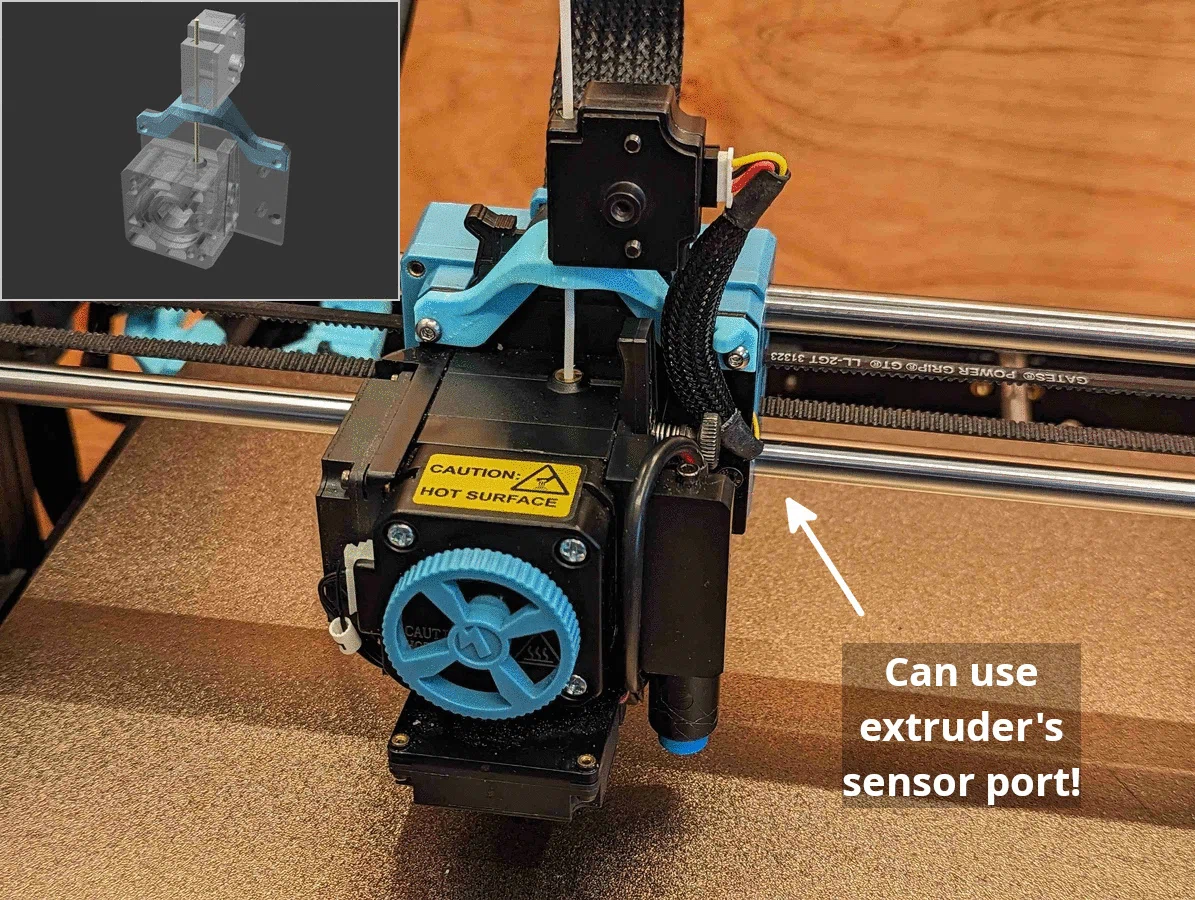

Dời cảm biến filament runout của Sovol SV06 Plus từ chỗ spool lên ngay cụm extruder bằng cái mount này! Đặt sensor gần extruder hơn sẽ giảm lượng filament bị bỏ phí ở cuối cuộn, đồng thời giải phóng chỗ trên gantry để gắn .

Có sẵn các biến thể model cho 2 kiểu kết nối dây khác nhau:

• Filament runout sensor hướng ra sau (rear-facing), dùng dây runout sensor zin (lắp dễ nhất, nhưng có thể vướng chức năng auto Z-align)
• Filament runout sensor hướng ngang (side-facing), dùng cổng dây runout sensor của extruder ở bên phải (khuyến nghị – gọn gàng hơn, cần thêm phần cứng và hàn nhẹ)

Lời cảm ơn

Dù đây là thiết kế gốc của mình, mình có lấy cảm hứng từ hai model rất hay khác:

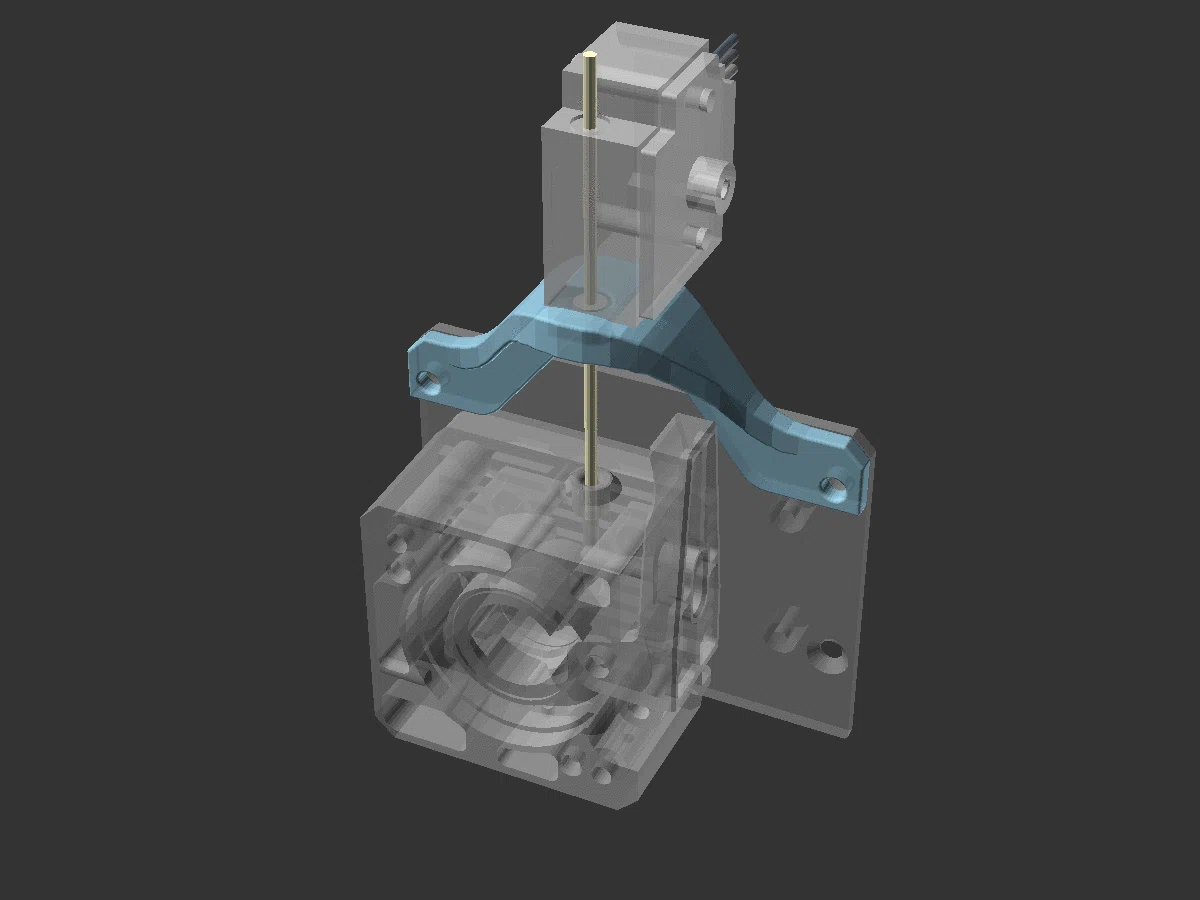

Breakmate's SV06 Plus filament runout mount gợi ý hình dáng cho model của mình. Việc hiện thực nó bằng OpenSCAD cũng là một thử thách khá vui.

PhantomAura's Sovol SV06 Plus Ultimate Filament Runout Sensor Mount (bản remix) giải thích cách dùng đầu nối filament runout sensor trên extruder, từ đó mình mới làm thêm biến thể mount sensor hướng ngang.

Phần cứng

Với tất cả các biến thể, cần 2 ốc M3 để bắt mount vào vỏ extruder. Khuyến nghị M3x8 hoặc M3x10.

Với cảm biến filament runout dạng hướng ngang, bạn sẽ cần làm một bộ dây (wiring harness) đơn giản nhưng custom bằng các món sau:

• Đầu JST GH (1.25mm) 3-pin male connector kèm dây
• Đầu JST XH (2.54mm) 3-pin male connector kèm dây

In 3D

Model này in nằm ngửa lưng (in trên mặt sau), không có yêu cầu đặc biệt.

Lắp đặt

Bắt đầu lắp cho tất cả biến thể:

• Tháo/unload filament khỏi extruder

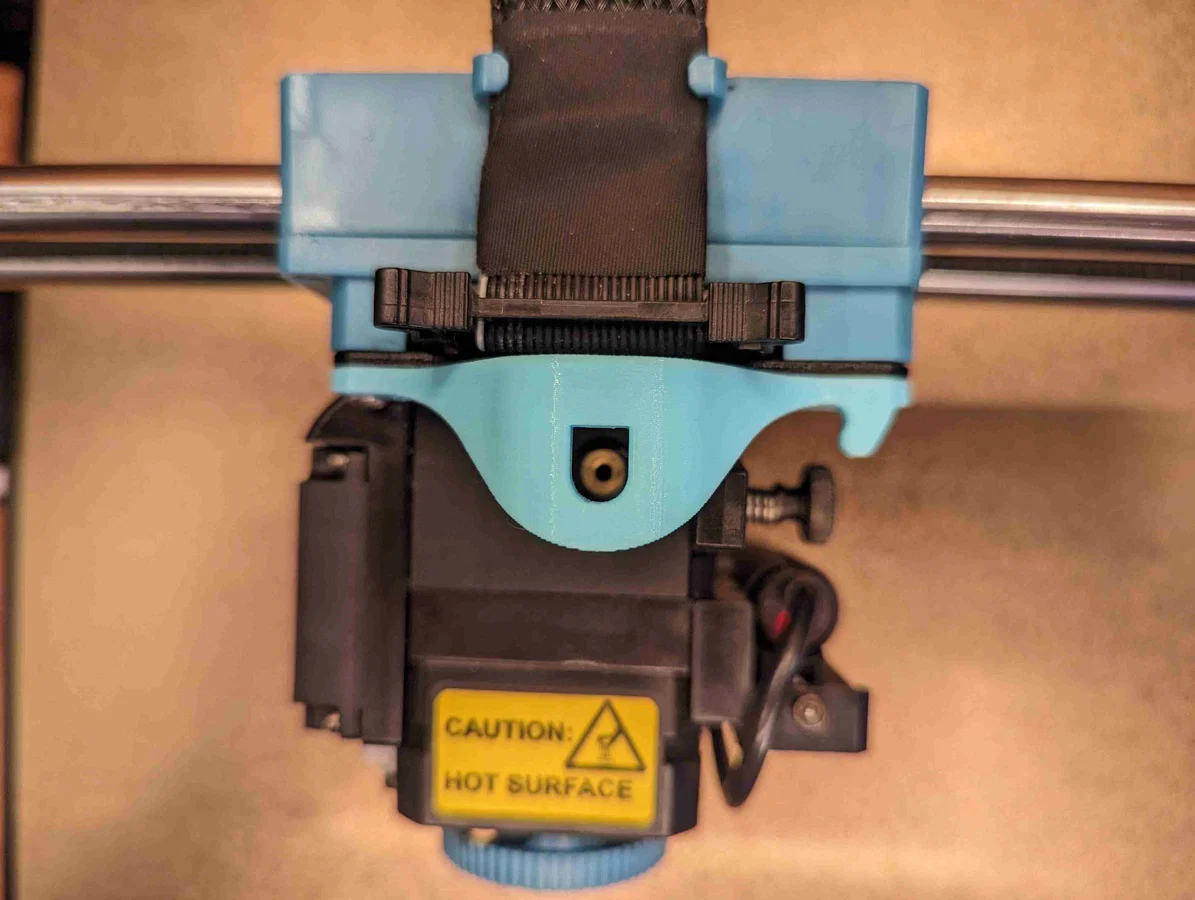

• Dùng 2 ốc M3 để bắt chi tiết in vào 2 lỗ ốc phía trước, phía trên của vỏ extruder
• Cắm “chân” của filament sensor vào lỗ trên đỉnh của model. Thiết kế fit khá sít để chắc chắn.

Biến thể rear-facing filament runout sensor dùng dây zin

Với bản rear-facing dùng dây zin, đi dây runout sensor 3 sợi (từ hộp mainboard) dọc theo bó cáp của extruder lên tới extruder. Cột gọn dây bằng dây rút (zip tie). Sau đó chỉ cần cắm đầu 3-pin vào filament runout sensor.

Lưu ý: dây của bản rear-facing có thể vướng chức năng auto Z-align leveling, vì chức năng này sẽ nâng trục X lên đỉnh gantry để canh chỉnh. Biến thể side-facing sẽ không bị vướng auto Z-align leveling.

Biến thể side-facing filament runout sensor dùng dây custom

Wiring harness

Trước khi gắn model này lên máy, làm một bộ dây custom bằng cách đấu một đầu JST GH (1.25mm) 3-pin male connector sang một đầu XH (2.54mm) 3-pin male connector:

Đổi dây ở mainboard (mainboard wiring swap)

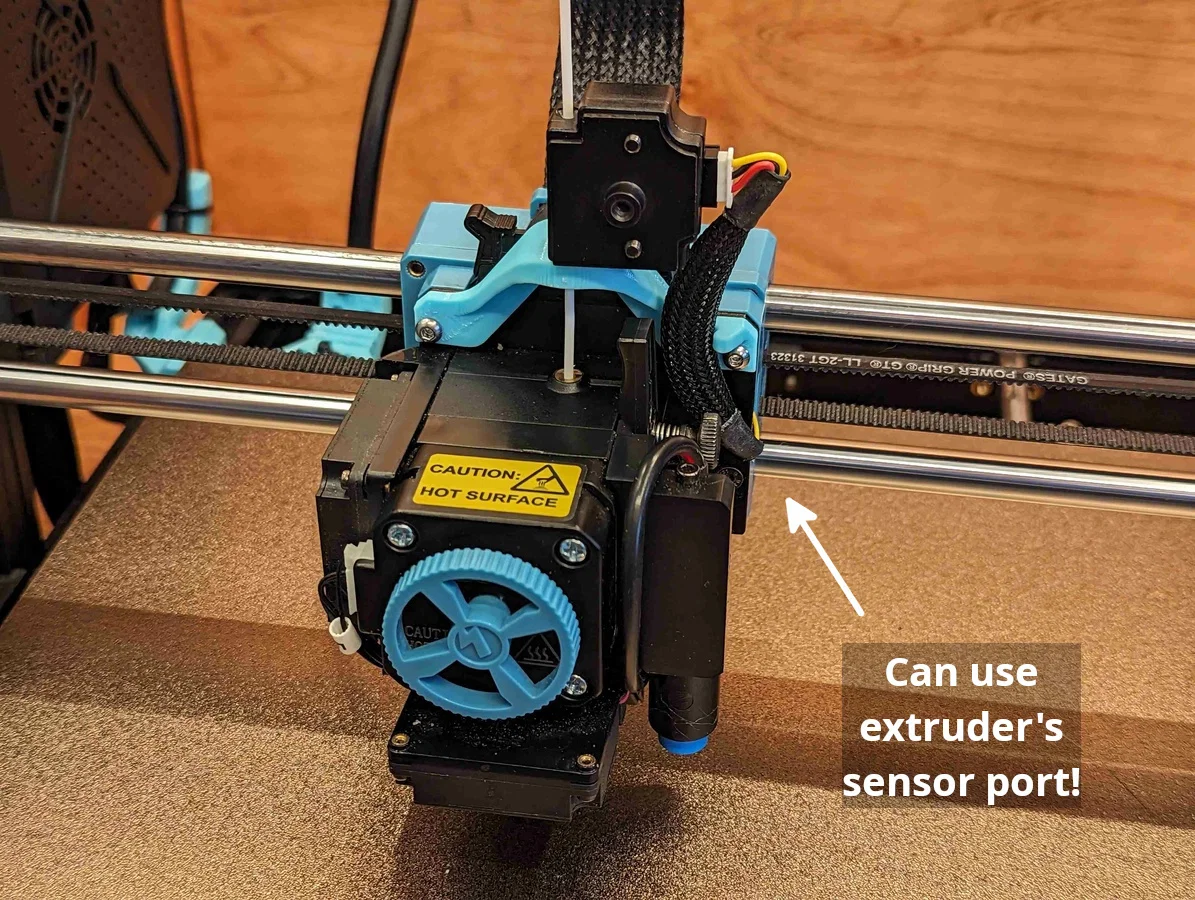

Extruder của Sovol SV06 và SV06 Plus có sẵn một cổng 3-pin JST GH (1.25mm) chưa dùng ở bên phải, có thể dùng để nối filament runout sensor. Biến thể side-facing sẽ cắm vào cổng chưa dùng này bằng bộ dây custom.

Cổng bên hông này mặc định từ nhà máy chưa được nối. Trong bó dây extruder đã có sẵn dây cho đầu nối này, nhưng mặc định không cắm vào trong hộp mainboard.

Đầu tiên, tắt máy và rút điện. Sau đó tháo con ốc M4 duy nhất ở mặt ngoài hộp mainboard và mở nắp hộp.

Tìm và rút dây filament runout sensor zin 3-pin (có nhãn DET). Tiếp theo, tìm dây filament runout sensor trong bó dây extruder (cũng có nhãn DET) rồi cắm dây đó vào đúng đầu cắm trên mainboard:

(Hình sơ đồ mainboard: bassamantor/everything-sovol-sv06)

Đóng hộp mainboard lại và lắp lại ốc M4 để siết nắp.

Lắp model

Cuối cùng, hoàn tất bằng cách cắm bộ dây custom vào cả extruder lẫn filament runout sensor.

Biến thể này có thêm một ngàm/kẹp nhỏ để giữ dây, tránh cho bộ dây bị vướng khi cụm extruder chạy dọc theo trục X.
