Giá đỡ cảm biến hết dây mực Sovol SV06 Plus Tối thượng

Remix từ Ngàm SV06 Plus cho cảm biến hết nhựa Tác giả Breakmate_845735

Tác giả PhantomAura_1179965

Lượt tải
598
Lượt thích
86
Lượt coi
2.828
Bản remix
1

File 1 154,7 KB

  • Sovol_SV06_Filament_Runout_Sensor_Mount_1765766515.stlSTL · 154,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Thông tin

Mã mẫu
#101049
Danh mục
Máy In 3D
Ngày đăng

Mô tả

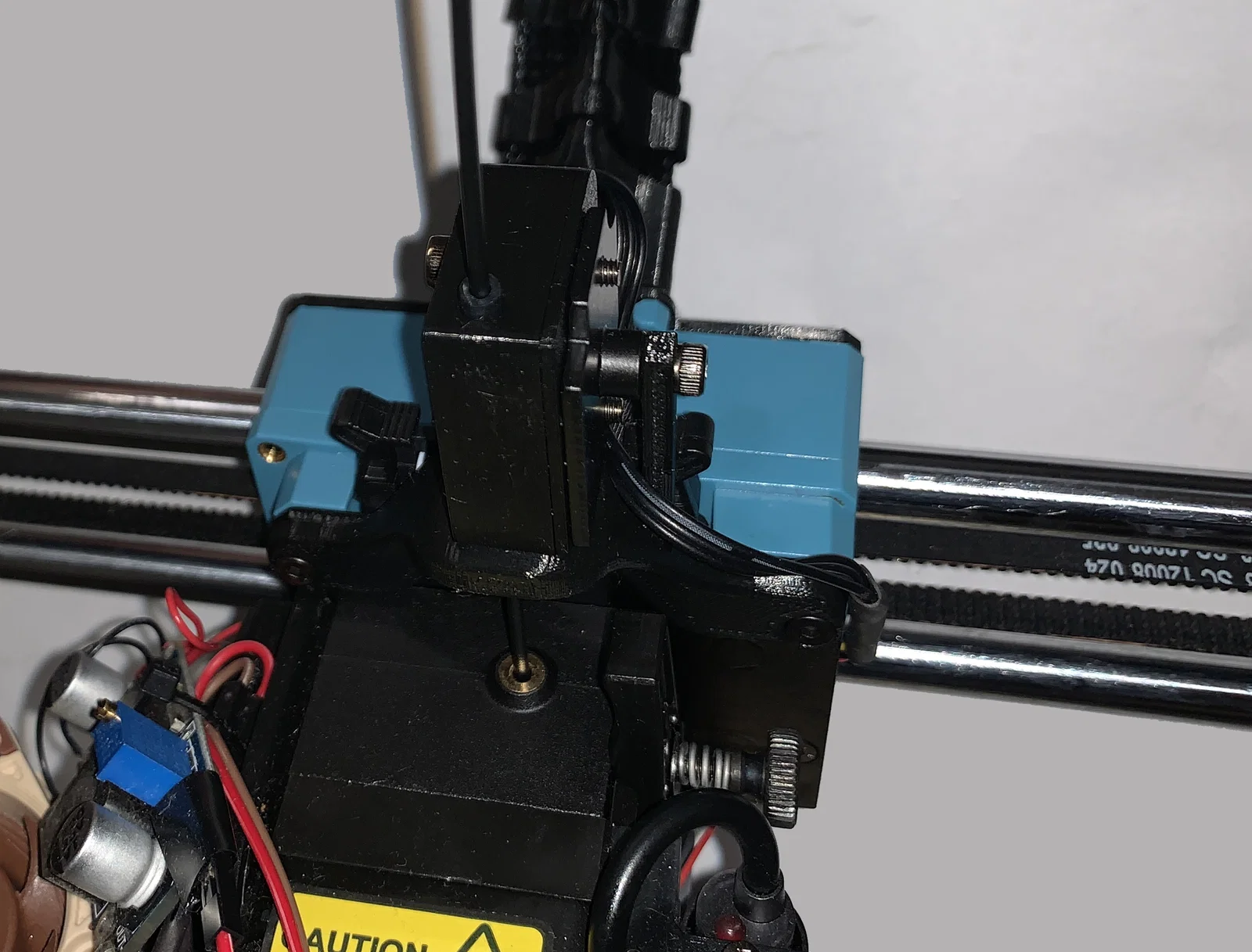

Cái đế này gắn cảm biến hết dây mực (filament runout sensor) của SV06 Plus ngay phía trên hotend, giúp nó phát hiện hết dây mực gần với extruder hơn. Lỗ gắn trên đế này được đúc hoàn hảo để vừa với cảm biến hết dây mực, cho cảm giác gắn chắc chắn. Để tăng cường độ an toàn, có thêm một đế hỗ trợ dùng ốc gắn zin của cảm biến. Đế gắn không cạ vào khung máy và không ảnh hưởng chức năng tự căn chỉnh Z (auto Z align). In không cần support.

Để lắp, tháo 2 con ốc M3 ngắn ở phía trước trên của hotend. Lắp đế này bằng 2 con vít chìm M3x8mm. Gắn cảm biến hết dây mực vào đế và cố định bằng ốc zin. Đi lại dây cảm biến hết dây mực từ phía bên trái khung máy về phía sau extruder.

Lắp đặt nâng cao tùy chọn: Rút dây cảm biến hết dây mực ra khỏi bo mạch chủ và cắm đầu nối 3 chân không dùng đến trong hộp bo mạch chủ (ghi là DET) vào đó. Đầu nối này dẫn đến đầu nối 3 chân không dùng đến ở phía bên phải cụm extruder. Sau đó, chạy một dây nối ngắn, tùy chỉnh với một đầu cắm micro JST 1.25 3 chân ở phía extruder và một đầu cắm JST-XH 2.54mm 3 chân ở phía cảm biến. Xin lưu ý: dây nối nhỏ trong hộp bo mạch chủ được sử dụng trong cấu hình zin thực chất đảo ngược cực của hai dây bên ngoài của cáp. Đối với dây nối tùy chỉnh của bạn, bạn cũng sẽ phải đảo ngược hai dây bên ngoài đó.

Hoạt động tốt nhất với bộ dẫn dây mực này: /3d-model/huong-dan-day-filament-cho-sovol-sv06-plus và vỏ cảm biến hết dây mực PTFE điện trở thấp này: /3d-model/sovol-sv06-plus-ultimate-filament-runout-sensor-housing-dual-ptfe

Bạn sẽ cần:

2x vít chìm M3x8mm

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
1
Tổng dung lượng
154,7 KB
File lớn nhất
154,7 KB
