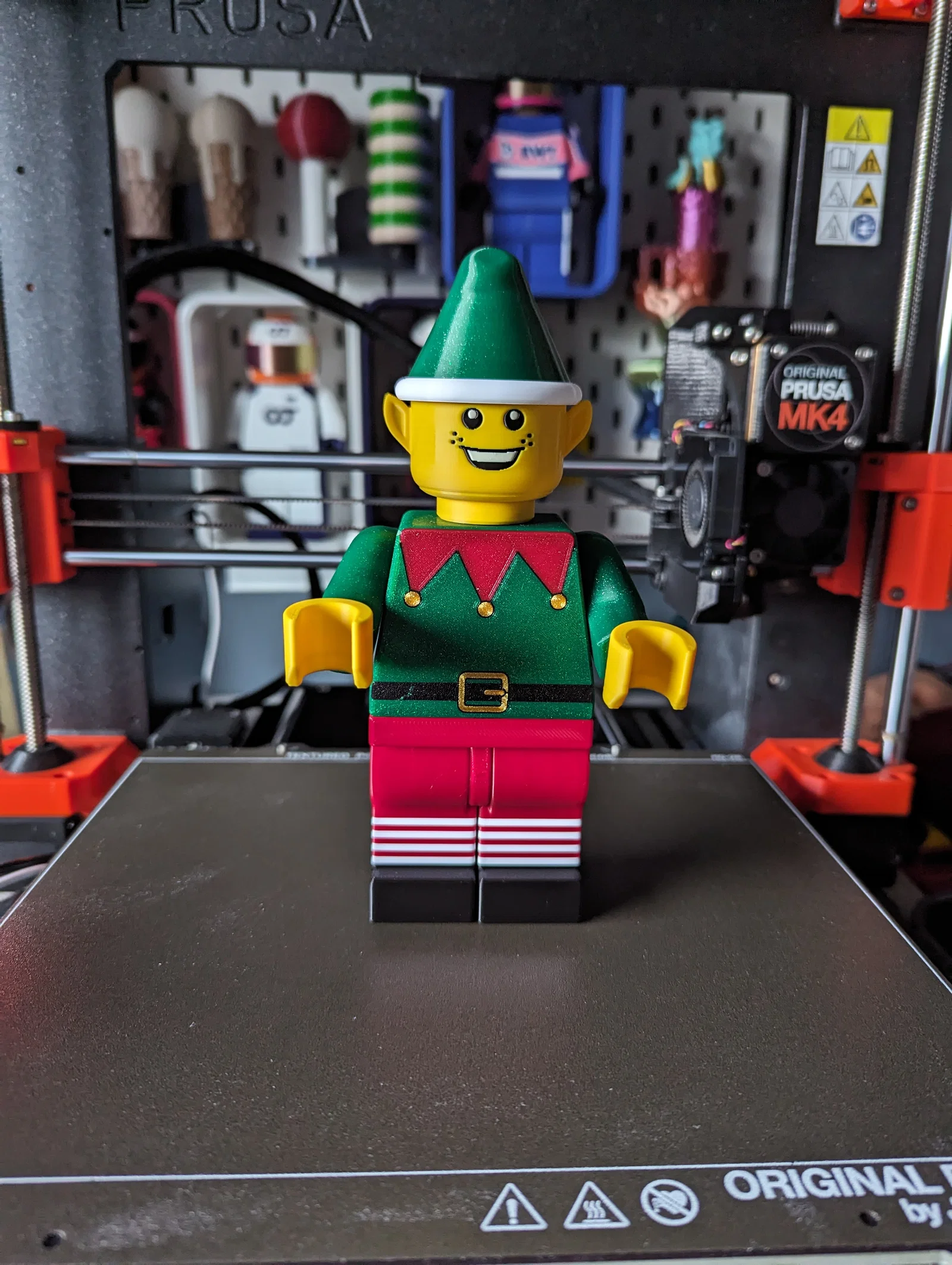

Figure Elf chuyển động lắp ráp snap-fit (Elf moveable figure)

Đây là phiên bản theo chủ đề thứ năm của mẫu moveable figure gốc của mình. Mẫu figure này tái sử dụng khá nhiều chi tiết từ model gốc. Để tránh bị trùng model, mình chỉ đưa những file STL khác biệt vào mục individual STLs. Bên dưới mình có liệt kê các phần bạn cần lấy từ model gốc. Phần đầu (head) mới chỉ được test ở đúng kích thước (full scale) và được in trên Prusa Mk3S với MMU2S. Tuy nhiên bạn có thể in các chi tiết/feature rời khỏi head rồi press fit lại với nhau.

Ghi chú thêm:

Để thêm họa tiết lên thân (body) bạn chỉ cần dùng modifiers trong PrusaSlicer và thực hiện manual filament swaps. Có sẵn một vài file .3MF ví dụ trong phần file của model gốc.

Các bộ phận bổ sung cần lấy từ model gốc:

• Arms
• Arm pins
• Hands
• Head bottom
• Hips

Hướng dẫn in (Print instructions):

Tất cả file đã được in và test với nhiều hãng và nhiều màu PLA/PLA+ khác nhau trên Prusa Mk4, Prusa Mk3S với MMU2S và máy “frankenstein” bed slinger khổ 180x180mm của mình, với các thiết lập sau:

• Nozzle size 0.4mm
• Layer height 0.2mm
• 2 perimeters

Mình không thấy thiết lập nào khác ảnh hưởng đáng kể tới độ khít và chức năng khi lắp ráp. Tuy nhiên riêng phần head thì nên để ý seam placement sẽ nằm ở đâu trong slice preview; mình thường đặt seam về phía sau (rear) cho head. Độ khít giữa head và neck phụ thuộc vào việc bạn hiệu chuẩn extrusion multiplier. Thiết lập mặc định trên cả hai máy Prusa của mình cho ra độ khít đúng ý.

Khi setup in trong slicer, bạn có vài lựa chọn. Nếu bạn có máy in multi material thì chúc mừng, rất dễ: chỉ cần import các file chung với nhau, set mỗi part theo màu bạn muốn là in thôi. Nếu bạn chỉ có máy single extruder thì sẽ có vài cách.

Option 1 (mình đang dùng cách này) – chỉ hoạt động nếu máy in của bạn có quy trình load/unload filament tự động (M600)

Trước hết hãy setup máy in trong slicer thành nhiều extruders và tick vào ô single extruder multi material. Sau đó mình đặt các tùy chọn single extruder MM setup như sau.

Rồi thêm đoạn sau vào tool change G-code trong mục custom G-code.

Bạn có thể không cần dòng thứ hai, nhưng mình thấy nó giúp tránh bị đùn cục (blobs) tích lại trên wipe tower với MK4. Giờ bạn chỉ cần upload các file y như dùng máy multi material và bắt đầu in với manual filament swaps.

Option 2

Cách thứ hai là chuẩn bị các file in tương tự như nhiều bạn hay làm với patterned Stealthburner covers trên Voron. Cách này là slice các file thành những G-code riêng rồi splice (ghép) chúng lại, hoặc in lần lượt từng cái. Lưu ý: nếu làm theo cách này thì cần bật Z hop và đặt ít nhất 0.6mm trở lên để đầu in vượt qua các phần đã in. Bạn cũng phải chỉnh start/end G-code để tránh việc heaters và motors bị tắt, đồng thời ngăn máy home lại hoặc chạy bed mesh hay tilt compensations.

Hướng dẫn lắp ráp (Assembly instructions):

Vui lòng xem hướng dẫn lắp ráp trong model gốc.

Update 18/12/2023

Bổ sung thêm chi tiết cho phần hướng dẫn in và thêm phiên bản thứ hai của body có họa tiết ở mặt sau lẫn mặt trước (file tên “two sided”).
