Két phân loại xu Euro (EURO Coin Sorting Vault)

Đây là bản lớn hơn. Nếu bạn muốn in EURO Coin Sorting Vault trên Prusa Mini (18x18x18), bạn có thể xem ở đây.

Rocco's Coin Sorting Vault đúng kiểu “nhìn phát mê” luôn! Thiết kế đẹp và hoàn thiện cực chuẩn. Vì mình — và có thể bạn cũng vậy — không dùng đô la Mỹ mà dùng Euro, nên mình làm ra một phiên bản Euro.
Nói thật là khó hơn mình tưởng nhiều: tám loại coin khác nhau thay vì bốn! Đặc biệt là vì đa số chỉ chênh nhau rất ít về đường kính.

Lúc đầu, mình đặt ra 3 mục tiêu như sau:

1. Khi thả vào 32 đồng, phải có 31 đồng được phân loại đúng.
2. Khi thả cùng một loại coin 16 lần, phải có 15 lần phân loại đúng.
3. Trong suốt quá trình chỉnh sửa, phải giữ thiết kế của Rocco nhiều nhất có thể.

Kết quả cuối cùng:
Tất cả coin đều được phân loại đúng trong vài trăm lần thử.
Thiết kế két của Rocco gần như không đổi. “Chất” của model được giữ nguyên hoàn toàn.

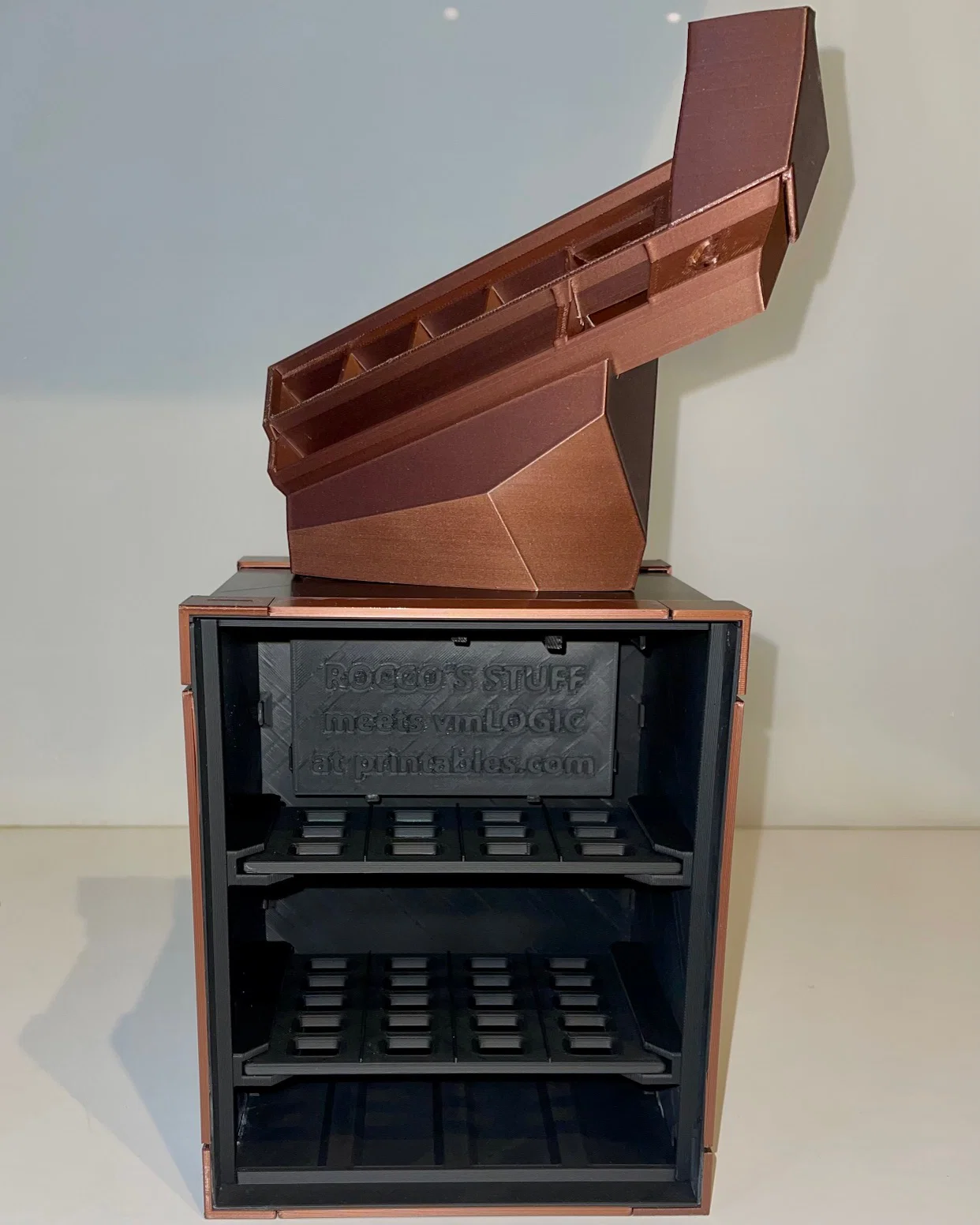

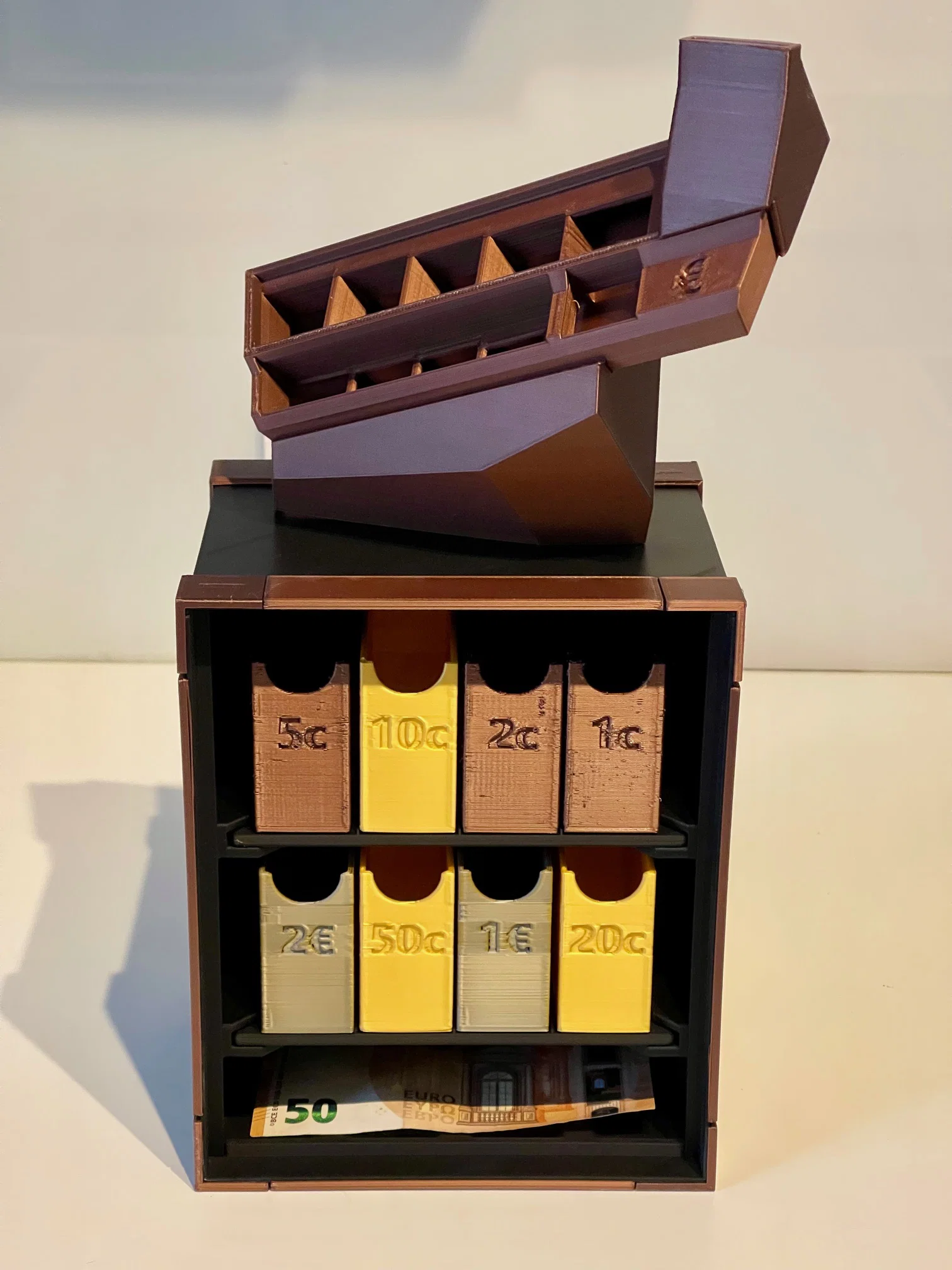

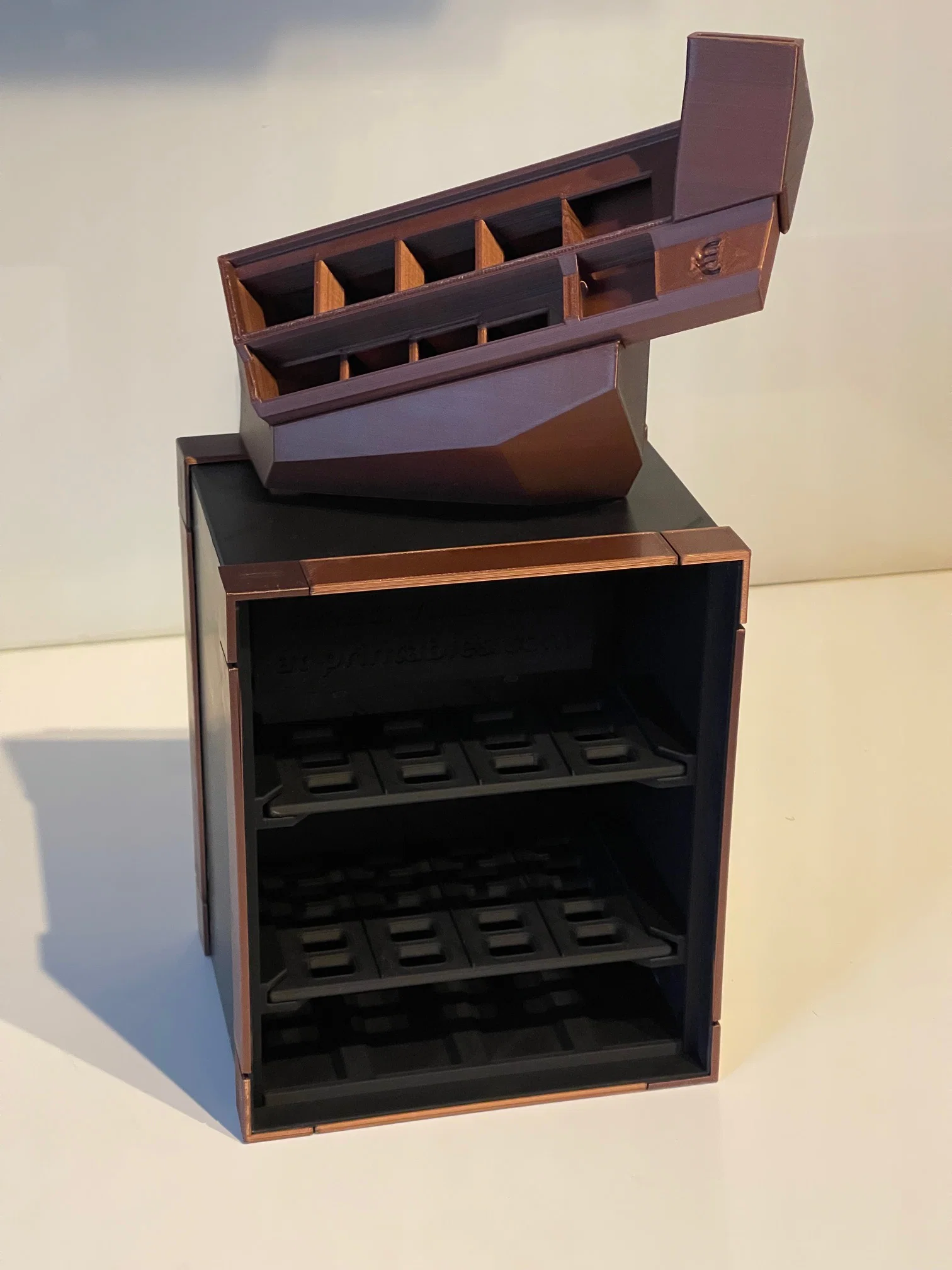

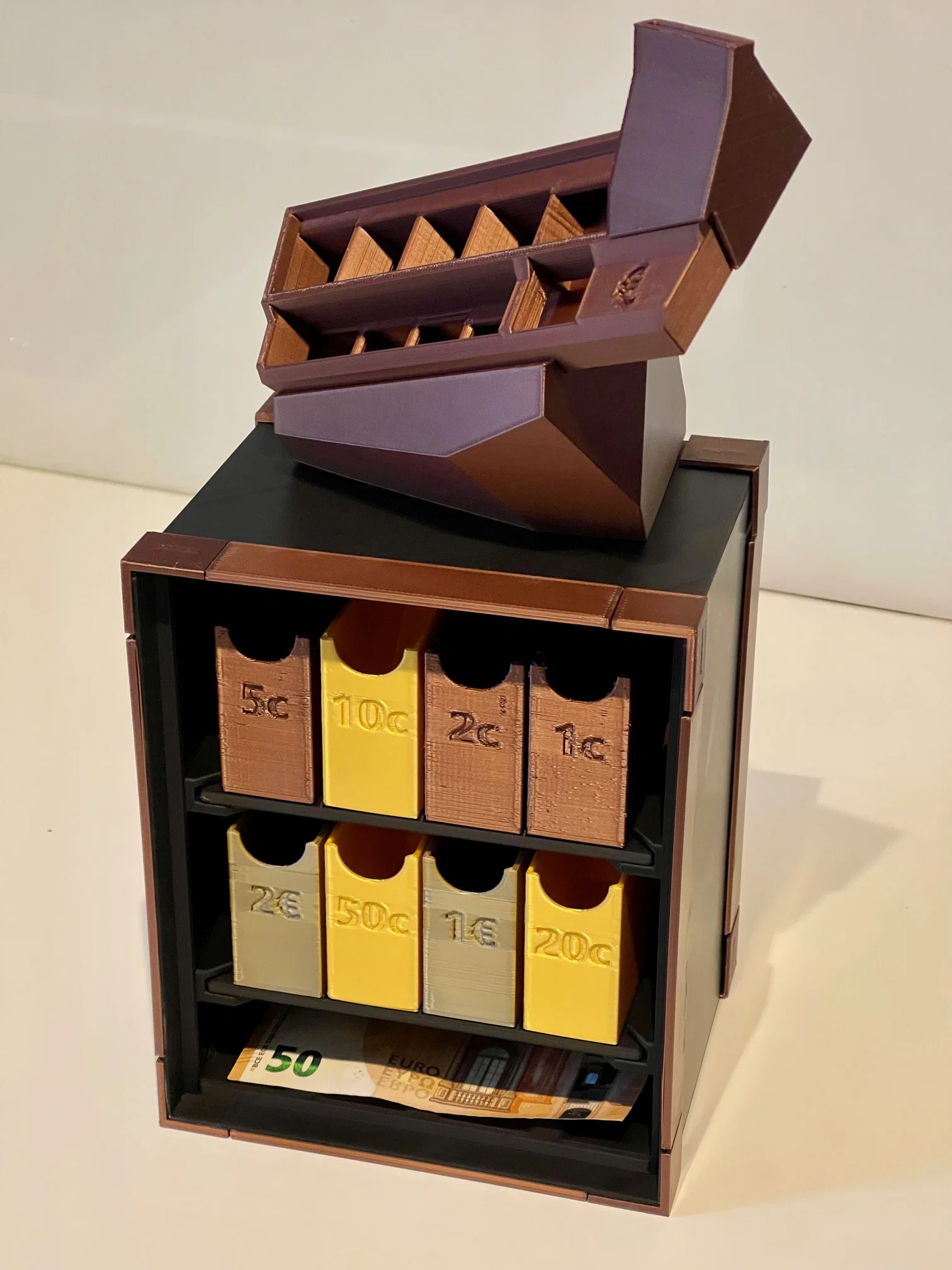

Mình chỉ mở rộng một chỗ nhìn thấy rõ — bên trong két: các hộp chứa coin được đặt cạnh nhau và xếp trên/dưới nhau trên 2 tầng kệ. Ưu điểm là bạn có thể tháo ra và lắp lại từng hộp riêng lẻ. Ngoài ra, bạn còn có thể để tiền giấy, thỏi vàng, trang sức, v.v. ở phần đáy két bên dưới. Trộm khỏi có cửa!

Bản remix này bao gồm tất cả các part cần thiết, trừ những part dành cho cánh cửa két (vault door). Phần đó không cần thay đổi gì, và bạn có thể tải từ bản gốc của Rocco. Nhân tiện, ghé viết lời cảm ơn và cho 5 sao cho model của anh ấy nha. Anh ấy xứng đáng!!

Ghi chú nhỏ: Ở phần cửa có 2 cái chốt (dowels). Thay vì mua loại kim loại, bạn cũng có thể 3D print nhanh gọn. Bạn có thể tìm ở đây.

*** UPDATE 6 - December 17, 2023 ***
Một số bạn có nói là đồng 50-cent đôi lúc bị kẹt và không rớt vào hộp coin. Vì vậy mình đã mở rộng EURO Coin Sled và EURO Sorter Frame cho 4 đồng lớn hơn. Tình trạng kẹt coin chắc sẽ không còn là vấn đề nữa.

*** UPDATE 5 - December 16, 2023 ***
Giờ có thêm một cho phép bạn khóa cửa két bằng ổ khóa (padlock).

*** UPDATE 4 - December 14, 2023 ***
Thông tin cho ai muốn “vui” hơn nữa. Giờ có một bản mở rộng vừa hay ho vừa rất hữu dụng: . Tốc độ phân loại tiền lẻ phải nói là nhanh kinh khủng!

*** UPDATE 3 - December 10, 2023 ***
Nếu thích, bạn có thể thay tay nắm (handle) zin theo đúng tỉ lệ 1:1 bằng mẫu thay thế này.

*** UPDATE 2 - December 8, 2023 ***
Mình có đính kèm một phiên bản thay thế của Euro Box: cái hộp được tách rời thành nhiều part riêng.
Lý do là vì đây là một part rất lớn, tùy máy in và setting, có thể mất 10 giờ hoặc hơn để in. Nếu in không canh chừng mà có lỗi, bạn sẽ tốn khá nhiều filament.
Còn một lợi thế nữa: bạn có thể phối bất kỳ pattern đa màu nào theo ý.
Tuy nhiên, sau khi in xong các part rời, bạn sẽ phải tự lắp ráp hộp. Cái này cần chút khéo tay.
Nếu bạn chọn làm theo hướng này, vui lòng đọc file PDF đính kèm, trong đó mình mô tả quy trình lắp ráp.

*** UPDATE 1 - December 6, 2023 ***
Mình đã sửa lại phần nhãn của Coin Boxes. Lúc upload ban đầu mình bị đảo nhầm hộp trên và hộp dưới. Xin lỗi nha.

Thông tin in (Printing information)

Vui lòng đọc kỹ các thông tin bên dưới. Model này dùng khá nhiều filament. Sẽ rất phí nếu bạn tạo ra đồ bỏ đi chỉ vì bỏ sót thông tin quan trọng.

Chung (Generaly)

• Mình dùng PLA cho một số part và PETG cho một số part khác. Nếu được thì mình sẽ in hết bằng PLA, nhưng mình không có đủ một vài màu.
• Tất cả part cũng có thể in bằng nozzle 0.6mm. Cách này nhanh hơn so với nozzle 0.4mm.
• Với tất cả part, mình dùng 10% Gyroid infill.
• Mình dùng first layer height 0.2mm cho tất cả part.
• Tất cả file STL đều đã được căn đúng hướng trên bàn in.

Setting bổ sung cho từng part

- EURO Coin Sled /  EURO Sorter Frame

• Kiểu Brim đã dùng: Outer and inner brim

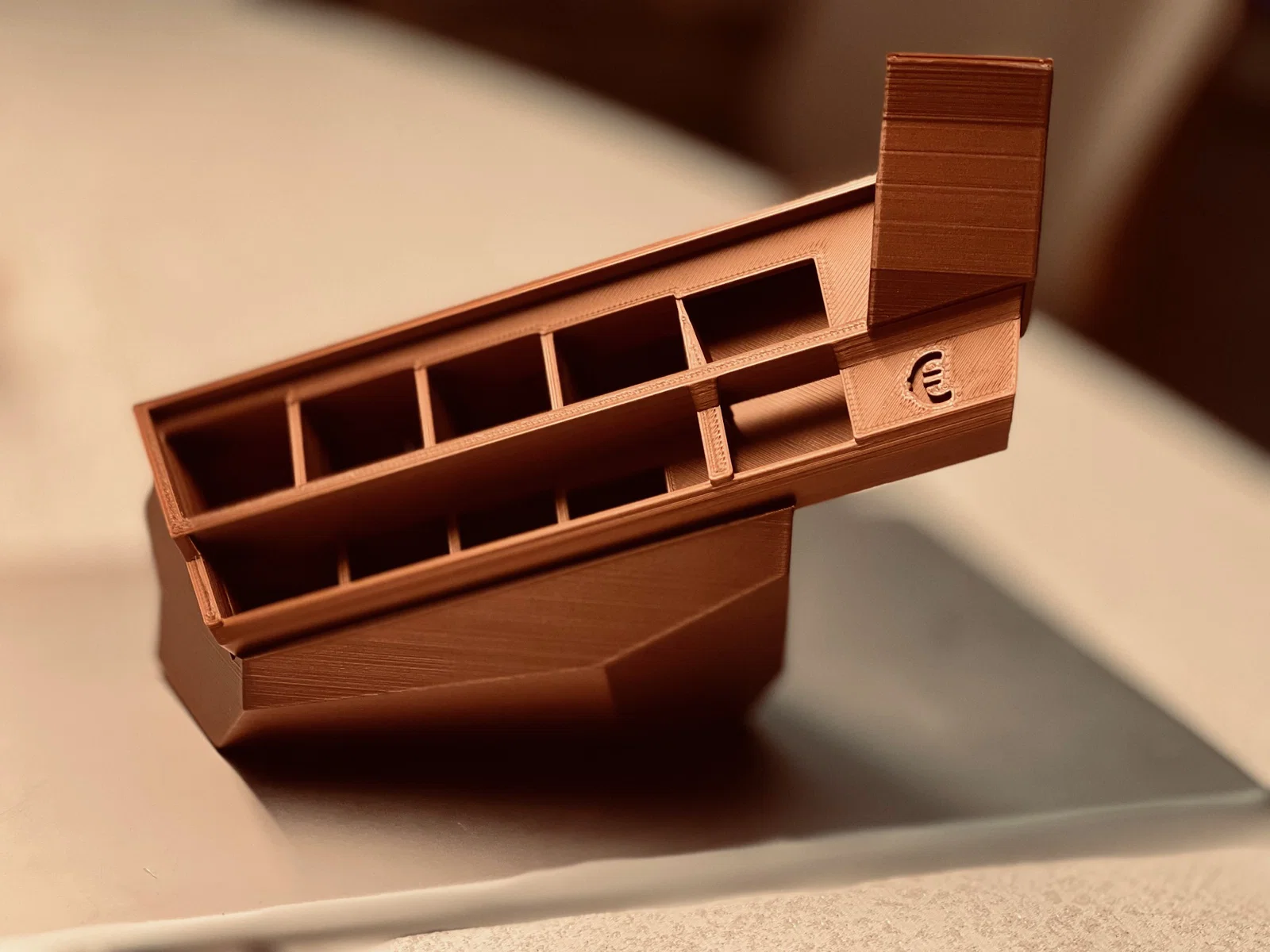

**Lưu ý đặc biệt cho** _**EURO Coin Sled**_**:** Đây là part then chốt để phân loại đúng. Hãy dùng filament tốt, tái tạo hình dạng chuẩn. Ngoài ra có 2 bridge được in. Mình bỏ support ở đây vì loại filament mình chọn xử lý các vùng này ổn.

- EURO Coin Slot

• Kiểu Brim đã dùng: Outer brim only

- EURO Box (một khối)

• Layer height: 0.4mm (0.2mm cũng được tất nhiên, chỉ là sẽ lâu hơn đáng kể.)
• Support cho các phần khoét.

Lưu ý:
Nếu bạn muốn in và lắp phiên bản Euro Box dạng tách part, vui lòng đọc file PDF đính kèm.

- EURO Cover / EURO Shelves / Coin Boxes

• Layer height: 0.4mm (0.2mm cũng được tất nhiên, chỉ là sẽ lâu hơn đáng kể.)

Hướng dẫn lắp ráp (Assembly instructions)

Mình không có gì để bổ sung thêm so với video hướng dẫn quá xuất sắc của Rocco.
Dù các part của mình có chỉnh sửa chi tiết, nhưng quy trình cơ bản không thay đổi.

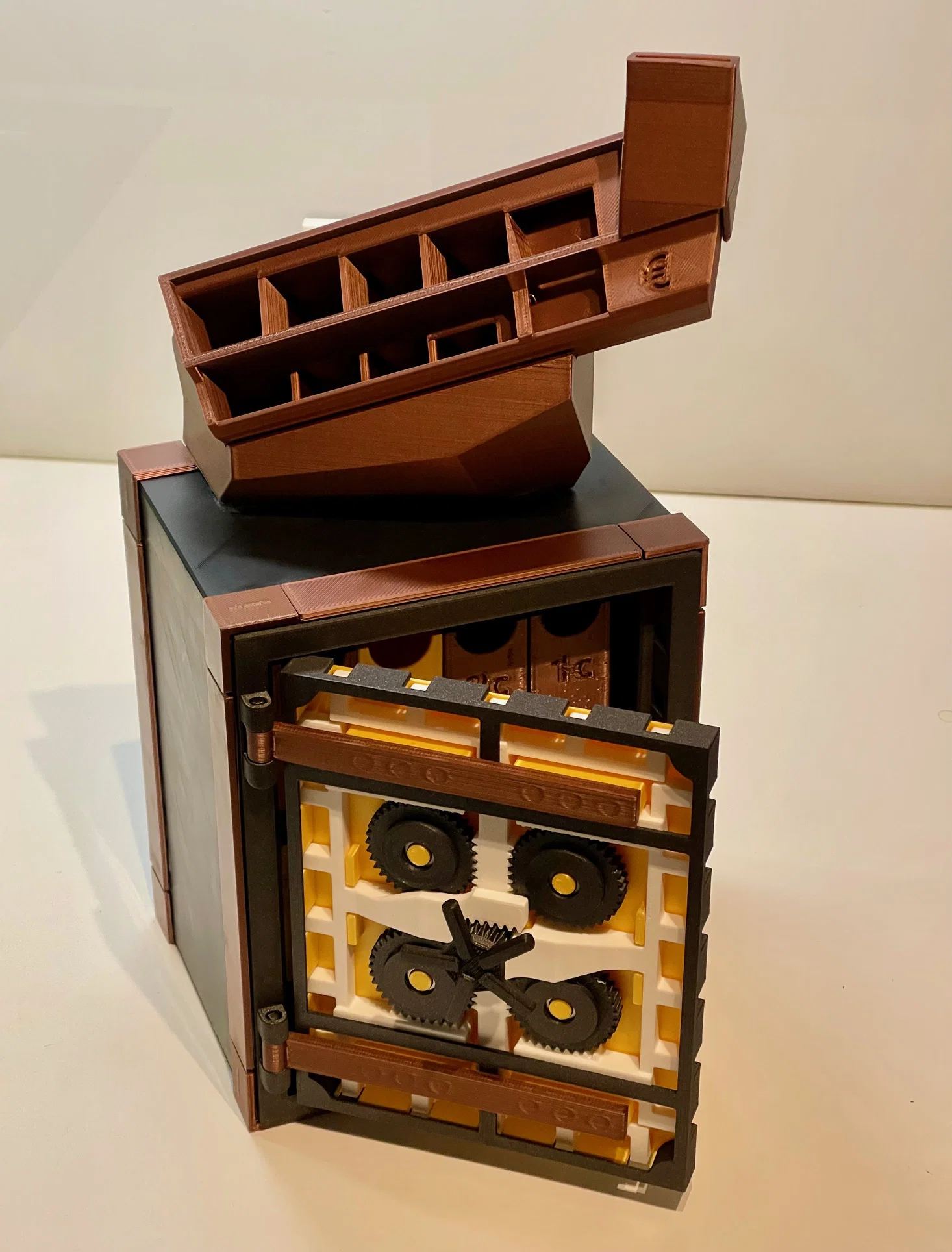

Cửa két của Rocco và phần Euro version của mình được lắp độc lập với nhau. Chúng khớp hoàn hảo. Chỉ cần nhớ gắn hoặc dán các kệ vào Euro box trước khi gắn khung cửa két (vault door frame) của Rocco.

Lưu ý:
Nếu bạn muốn in và lắp phiên bản Euro Box dạng tách part, vui lòng đọc file PDF đính kèm.

Mình hóng các bản Makes của bạn! :-)
