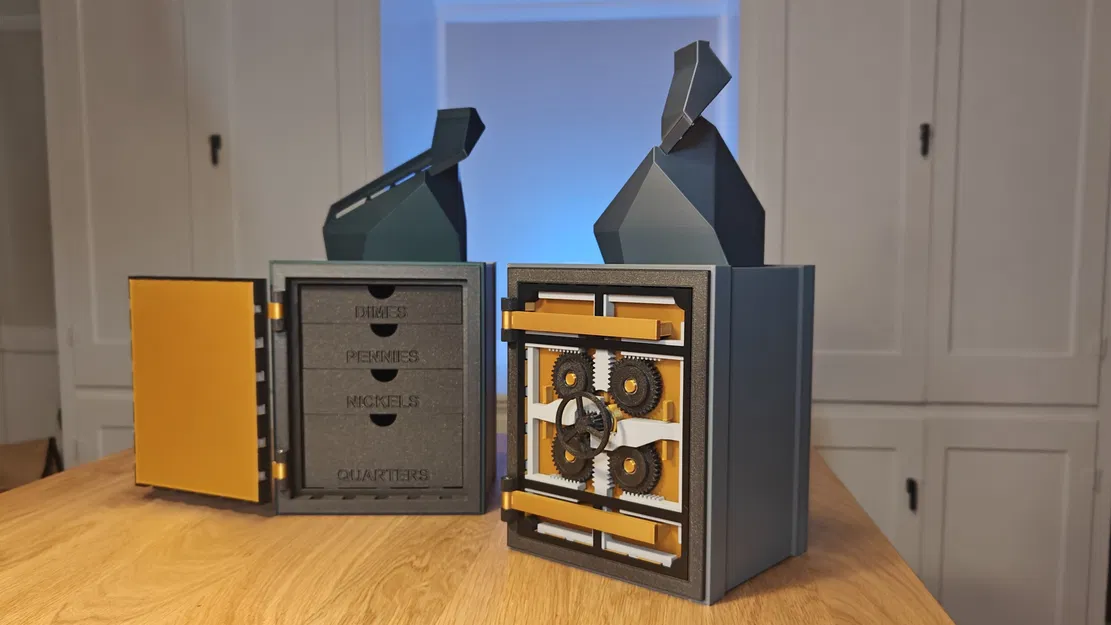

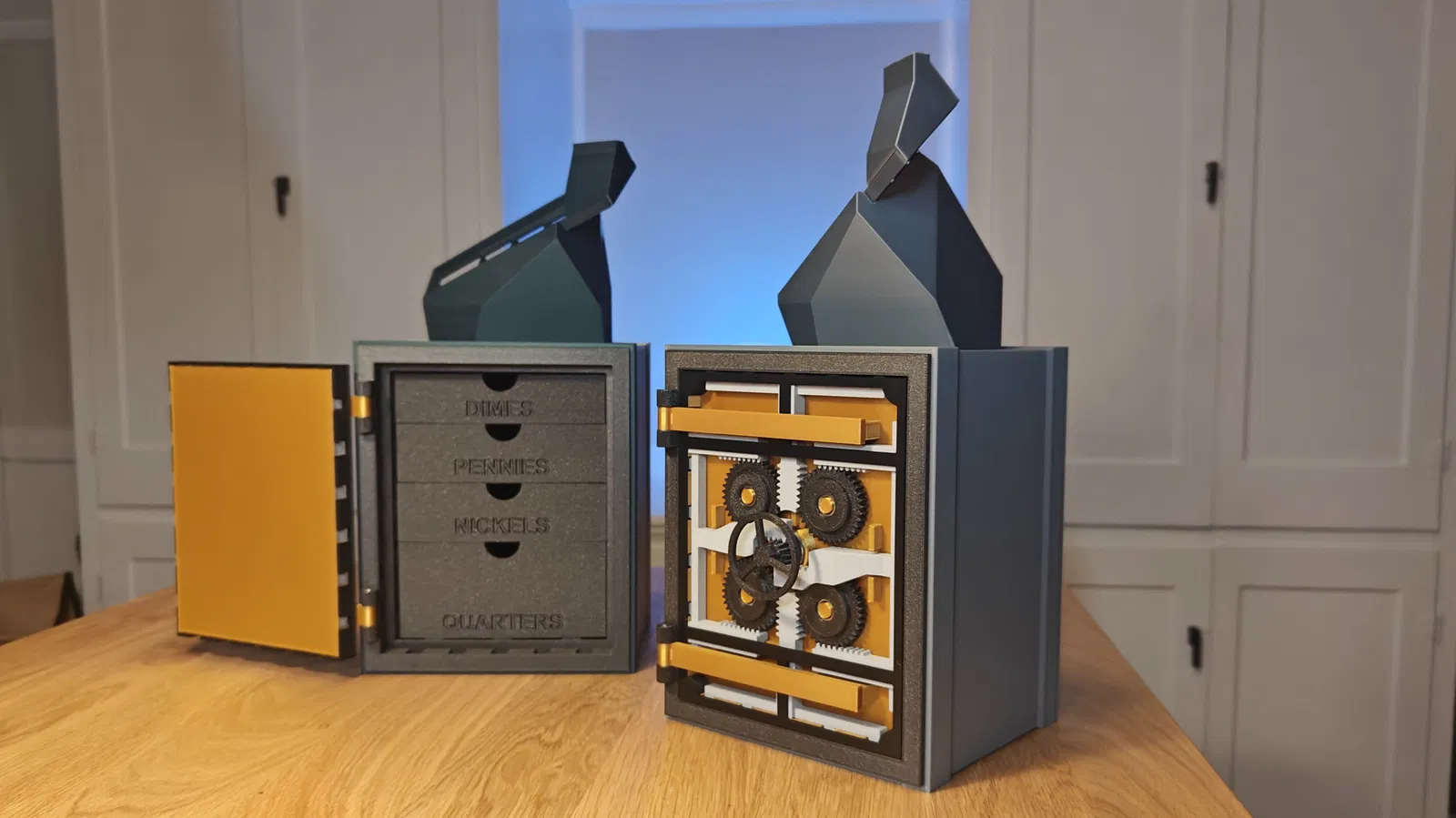

Vault Phân Loại Tiền Xu

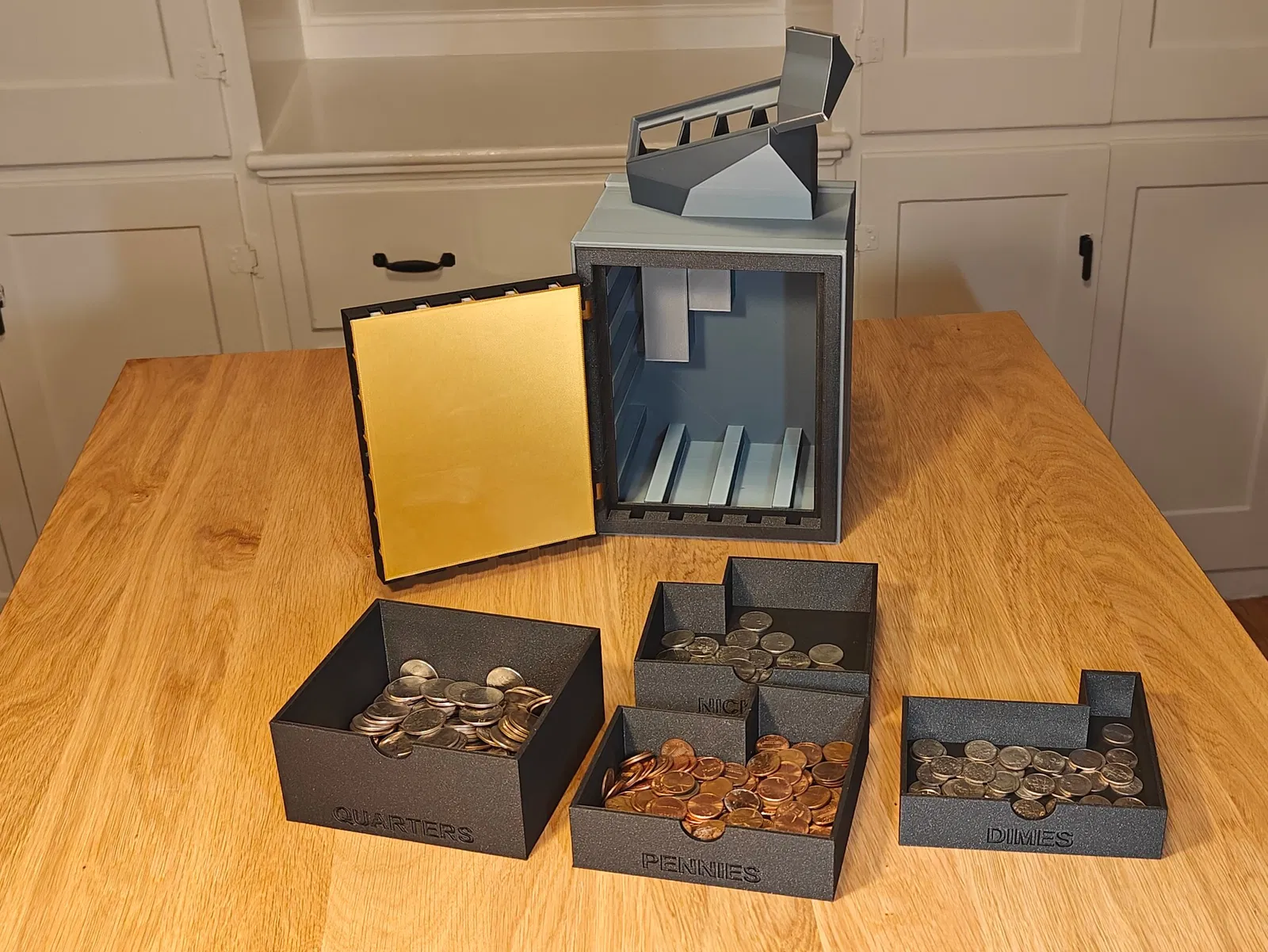

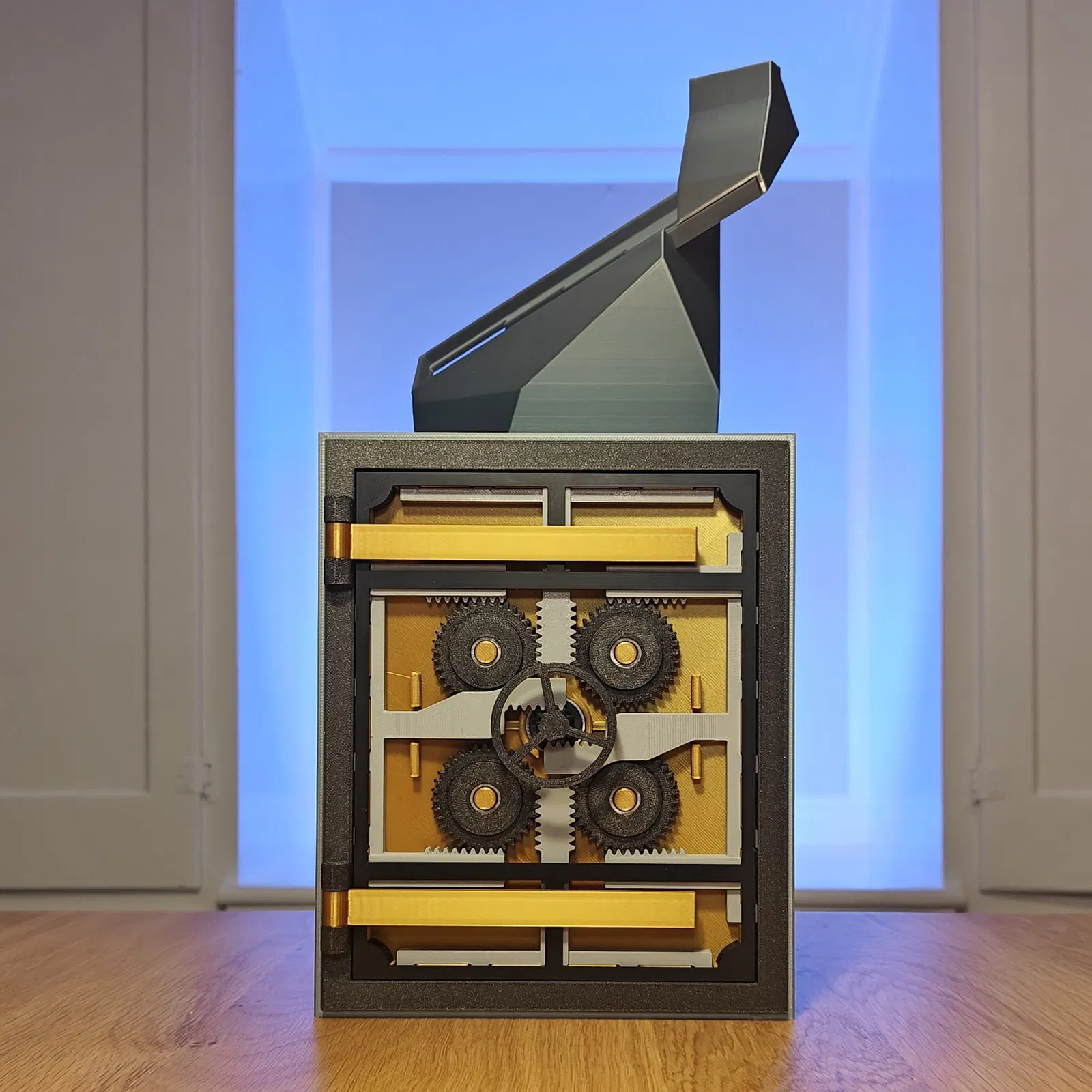

Xem video Youtube của tôi để có hướng dẫn lắp ráp chi tiết: Cỗ máy phân loại tiền xu này được kết nối với một hộp lưu trữ với các khay riêng cho từng loại tiền xu, tất cả được bảo vệ sau cánh cửa hầm. Ngoài các bộ phận in 3D, bạn sẽ cần: * 5 vòng bi - đường kính ngoài 22mm, đường kính trong 8mm, cao 7mm

• 2 thanh kim loại dài 30mm, đường kính 5mm * Lưu ý: Bạn cũng có thể in 3D thanh kim loại nếu muốn (Cảm ơn Reee) LƯU Ý: Chỉ dành cho tiền tệ Hoa Kỳ CẬP NHẬT: Ngày 6 tháng 12 Nhờ có Volker, đã có một bản phối lại tuyệt vời của thiết kế này hoạt động với Tiền Euro. Vui lòng sử dụng liên kết này để tìm và tải xuống (và đánh giá 5 sao!): Mô hình này giải quyết tất cả các sự phức tạp của việc điều chỉnh một cỗ máy phân loại tiền xu ban đầu được thiết kế cho 4 loại tiền xu để hoạt động với 8 loại, và nó phù hợp với đặc trưng của mô hình ban đầu. Volker đã làm rất tốt thiết kế này và anh ấy xứng đáng nhận được rất nhiều sự ghi nhận. Cảm ơn Volker. Làm rất tốt!!!! CẬP NHẬT: Ngày 29 tháng 11 Tôi vô cùng kinh ngạc trước sự đón nhận - cảm ơn tất cả mọi người đã ủng hộ hết mình! Tôi đã bắt đầu thực hiện phiên bản Euro, nhưng do có nhiều loại tiền xu hơn cần phân loại, nên nó sẽ đòi hỏi một bản thiết kế lại lớn hơn so với dự đoán của tôi. (Sẽ dễ dàng thiết kế cho một loại tiền tệ khác chỉ có 4 loại tiền xu, nhưng nhiều loại tiền xu hơn sẽ gây ra những thách thức trong thiết kế). Sau khi phiên bản Euro hoàn thành, sẽ dễ dàng hơn nhiều để điều chỉnh cho các loại tiền tệ khác có từ 5-8 loại tiền xu và tôi sẽ có thể tạo ra các phiên bản cho nhiều loại tiền tệ một cách tương đối dễ dàng. Ngoài ra, tôi nhận được một số yêu cầu xuất bản phiên bản không có bộ phân loại tiền xu, để nó có thể được sử dụng như một chiếc hộp đơn giản với cánh cửa hầm. Tôi vừa tải lên các tệp cho một chiếc hộp trơn trong một thư mục mới, được đặt tên một cách sáng tạo là ‘Plain Box (No coin sorter)’. Nó có 2 phần: bản thân chiếc hộp và một tấm đáy. Tấm đáy là tùy chọn, nhưng tôi khuyên bạn nên sử dụng nó. Tấm đáy được thiết kế để tạo ra một ngăn nhỏ ở đáy hộp có thể được lấp đầy bằng vật liệu lộn xộn (tôi đã sử dụng các mảnh kim loại ngẫu nhiên từ các dự án khác) và trọng lượng bổ sung giúp cân bằng toàn bộ vật thể khi cửa mở. Nếu bạn chọn bỏ qua tấm đáy, trọng lượng của cửa là đủ để làm nghiêng hộp khi cửa mở (điều này cũng có thể được giảm thiểu bằng cách đặt đồ vào hộp, nhưng nếu bạn muốn hộp đứng thẳng khi trống, bạn sẽ cần thêm trọng lượng ở đế). Cuối cùng, tôi đã tải lên mô hình Coin Sorting Vault ở các định dạng .3mf và .f3d để bất kỳ ai cũng có thể chỉnh sửa nếu muốn. Tôi đã thiết kế cái này trong Fusion 360, mặc dù tôi không sử dụng các tính năng thiết kế tham số hoặc lịch sử thiết kế, vì vậy hãy cẩn thận. Nếu bạn muốn định dạng tệp khác, vui lòng gửi tin nhắn trực tiếp cho tôi và tôi sẽ rất sẵn lòng chia sẻ. Một lần nữa, xin cảm ơn tất cả những người đã liên hệ hoặc bình luận. Tôi thực sự choáng ngợp bởi tất cả phản hồi và tôi rất vui khi mọi người trên khắp thế giới quan tâm đến thiết kế này. Trân trọng, Rocco
