Mô hình Web slinger moveable figure (lắp ráp snap-together, khớp cử động)

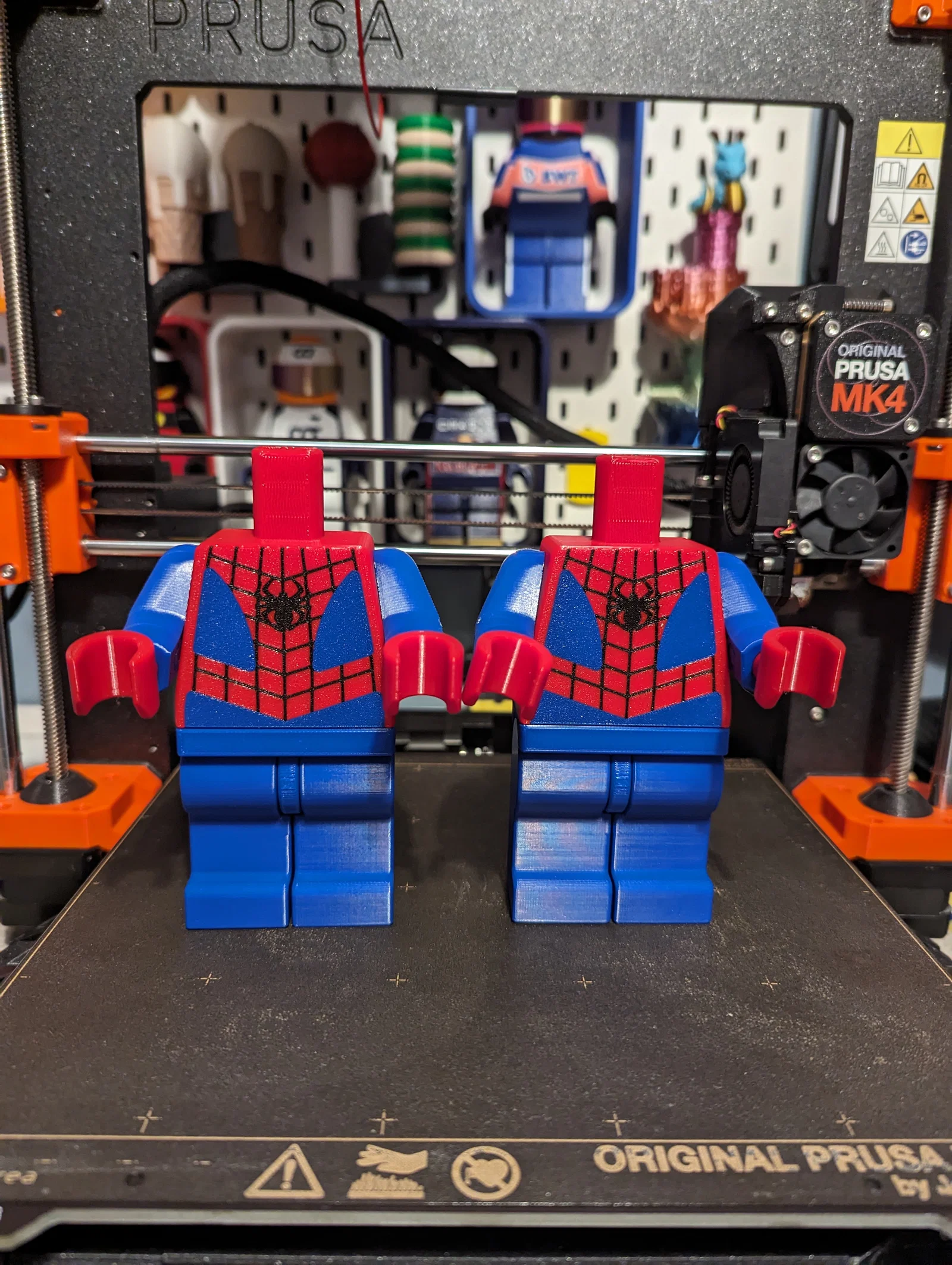

Trước tiên xin lỗi vì mình không có ảnh chụp đầy đủ của mô hình. Mình đã đưa mấy mô hình này cho bạn bè trước khi chợt nhận ra là chưa chụp hình lúc hoàn thiện.

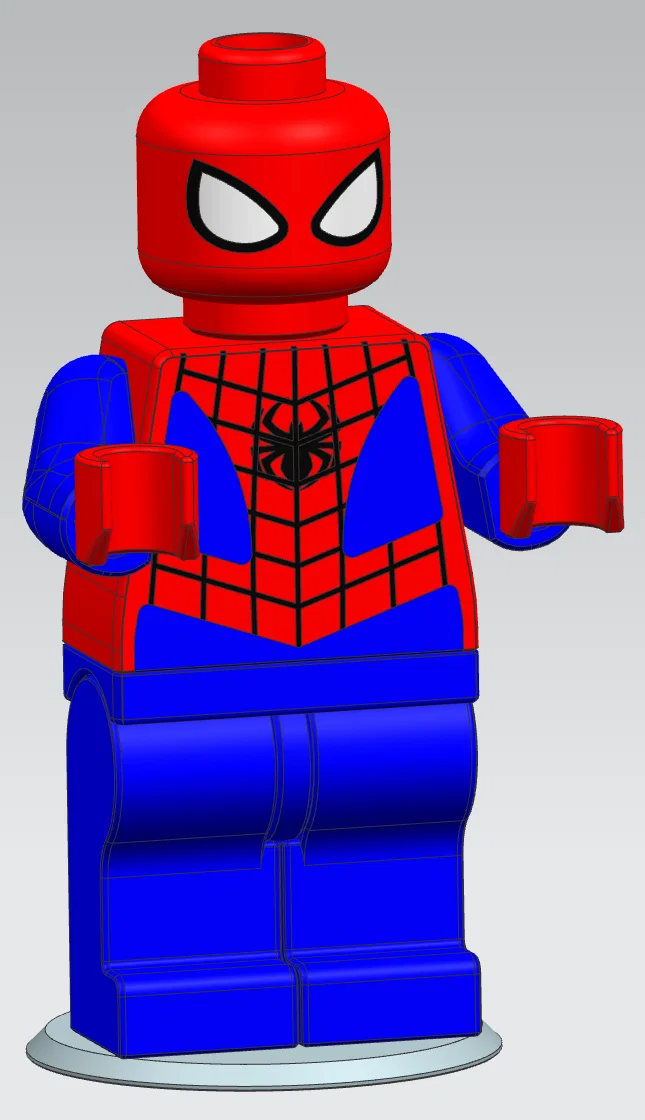

Đây là phiên bản theo chủ đề thứ bảy của mẫu moveable figure gốc của mình. Mô hình này dùng lại khá nhiều chi tiết từ mẫu gốc. Để tránh trùng lặp model, mình chỉ đưa các STL khác biệt vào mục individual STLs. Bên dưới mình có liệt kê danh sách các chi tiết bạn cần lấy từ mẫu gốc. Phần đầu chỉ được test ở đúng tỉ lệ (full scale) và được in trên Prusa Mk3S với MMU2S. Tuy vậy, bạn có thể in các chi tiết (features) rời khỏi phần đầu rồi press fit lại với nhau.

Các phần bổ sung cần lấy từ mẫu gốc:

• Arms
• Arm pins
• Hands
• Head bottom
• Hips (có thể dùng swivel hips từ luôn)
• Legs (có thể dùng short legs từ luôn)

Hướng dẫn in (Print instructions):

Tất cả file đã được in và test với nhiều hãng và màu PLA/PLA+ khác nhau trên Prusa Mk4, Prusa Mk3S với MMU2S và chiếc frankenstein bed slinger khổ 180x180mm của mình, với các thiết lập sau:

• Nozzle size 0.4mm
• Layer height 0.2mm
• 2 perimeters

Mình chưa thấy thiết lập nào khác ảnh hưởng đáng kể tới độ khít và chức năng của các cụm lắp (assemblies). Tuy nhiên với phần đầu thì nên để ý vị trí seam sẽ nằm ở đâu trong slice preview; mình thường đặt seam ra phía sau (rear) cho phần đầu. Độ khít giữa head và neck sẽ phụ thuộc vào việc bạn calib extrusion multiplier. Thiết lập mặc định trên cả hai máy Prusa của mình cho ra độ khít đúng ý.

Khi set up phần thân trong slicer, bạn có vài lựa chọn. Nếu bạn có máy in multi material thì chúc mừng, rất dễ: chỉ cần import các file chung với nhau, set mỗi phần theo màu bạn muốn rồi in thôi. Nếu bạn chỉ có máy single extruder thì cũng có vài cách.

Option 1 (mình làm cách này) chỉ áp dụng nếu máy in của bạn có chu trình tự động load/unload filament (M600)

Trước hết bạn set printer trong slicer thành có nhiều extruders và tick ô single extruder multi material. Sau đó mình set các tuỳ chọn single extruder MM như sau.

Rồi thêm đoạn sau vào tool change G-code trong phần custom G-code.

Bạn có thể không cần dòng thứ hai, nhưng mình thấy nó giúp ngăn việc bị đùn cục (blobs) tích lại trên wipe tower của MK4. Giờ bạn chỉ cần upload file như khi dùng máy multi material và bắt đầu in với việc thay filament thủ công.

Option 2

Lựa chọn thứ hai là set up file in theo cách nhiều người làm với patterned Stealthburner covers trên Voron: slice các file thành các G-code riêng, rồi splice lại với nhau hoặc in lần lượt từng cái. Lưu ý nếu đi theo hướng này thì cần bật Z hop và đặt ít nhất 0.6mm trở lên để tránh quệt vào các phần đã in. Bạn cũng sẽ phải chỉnh start/end G-code để tránh việc heater và motor bị tắt, đồng thời ngăn máy home hoặc chạy bed mesh hay tilt compensations.

Hướng dẫn lắp ráp (Assembly instructions):

Vui lòng xem hướng dẫn lắp ráp trong model gốc. Riêng phần lắp nón: ấn (press) hat pin vào hat top, rồi ấn hat trim vào hat pin. Khi gắn lên đầu, nón sẽ tự giữ đúng hướng và thẳng hàng.
