Cube Rack - Tủ mạng/Server Rack 10 inch dạng khối (Cube) in 3D

The CUBE Rack

Tủ mạng / hệ thống rack dạng khối lập phương (cube) với nhiều tính năng:

• Lắp bằng Cage Nut M6 tiêu chuẩn (không cần linh kiện nào khác ngoài đồ in!)
• Tương thích thiết bị chuẩn tủ mạng/server 10"
• Dễ in, dễ lắp!
• Khối Cube đối xứng hoàn toàn, có thể gắn rack ở bất kỳ mặt nào và theo mọi hướng
• Xếp chồng nhiều khối theo mọi hướng để tạo khung lớn hơn!
• Hỗ trợ in không cần support (cần bridging)
• In nằm rất phẳng trên bàn in kích thước ≥ 267mm

Network rack này được thiết kế kỹ để chính xác 6Ux6Ux6U theo mọi chiều; mỗi mặt của khối Cube có thể gắn 5U thiết bị tiêu chuẩn bề ngang 10-inch và có thể in không cần support.

Một tiêu chí thiết kế là giảm tối đa phần không in (not-printed parts) — vì vậy, để dựng một khối Cube bạn chỉ cần Cage Nuts! Mà đã làm network rack thì kiểu gì bạn cũng dùng tới!

Chỉ cần in phần frame 4 lần, rồi bắt bulông ở các góc để thành một khối lập phương:

Khi đã in xong 4 miếng frame, ghép chúng lại bằng bulông M6 với Cage Nut lắp ngược (mặt phẳng úp xuống), hoặc tháo phần đai kẹp kim loại ra để lấy riêng cái nut; mỗi góc dùng 1 bulông (tổng 8 nut và 8 bulông cho mỗi khối).

Dưới đây là hình các góc, minh hoạ cage nut lắp ngược và loại đã tháo kẹp; mỗi góc chỉ cần 1 bulông, tuy nhiên sẽ dùng nhiều hơn nếu bạn lắp thêm side panel tuỳ chọn (bỏ qua miếng frame màu cam nhạt nhé—đó là bản cũ):

Chỗ góc có thể hơi chật nếu bạn vừa dùng để bắt side panel vừa dùng để nối các khối với nhau:

Các “rack squares” tiêu chuẩn có thể dùng để nối các khối với nhau thay cho cách rối rắm phía trên:

Khi bắt đủ cả 8 góc là bạn đã dựng xong khối Cube cơ bản:

Mỗi cạnh của khối Cube bằng nửa Unit, nên khi xếp chồng lên nhau, phần không dùng được giữa các khối sẽ đúng 1U:

Bạn có thể ghép thành một khung lớn hơn như hình phía trên (cũng bắt với cage nuts!).

Phần 1U “bị hao” giữa các khối nối nhau có thể mở ra bằng cách dùng biến thể “Open Frame” — nhưng cái này nâng cao hơn, mình khuyên bạn nên in thử 1–2 khối Cube tiêu chuẩn trước đã rồi hãy làm. Bạn sẽ cần 1 miếng Open Frame cho mỗi khối theo kiểu lắp này.

Side Panels

Side panel là tuỳ chọn, có thể bắt bulông bằng cage nuts (lại là cage nuts!) hoặc gắn bằng nam châm để tháo lắp nhanh.

Nam châm (tuỳ chọn) nên dán keo vào từng góc — nhớ canh đúng chiều, vì đã dán rồi rất khó gỡ ra. Đây là vị trí trên từng góc của side panel:

và đây là vị trí trên frame (mình làm hơi lem nhem cái này):

Side panel cũng có thể bắt vào góc bằng bulông; làm vậy sẽ hơi chật, nhưng mình may mắn là toàn bộ cage nuts và bulông mình mua đều vừa, chỉ là sát nút — bulông M6 với 11m (mm) ren.

Bắt bulông side panel vào frame sẽ tăng độ cứng khung lên đáng kể!

Bạn sẽ không thể lắp đủ tất cả panel trừ khi chừa ít nhất 1 mặt gắn nam châm để còn đường thao tác.

Strength

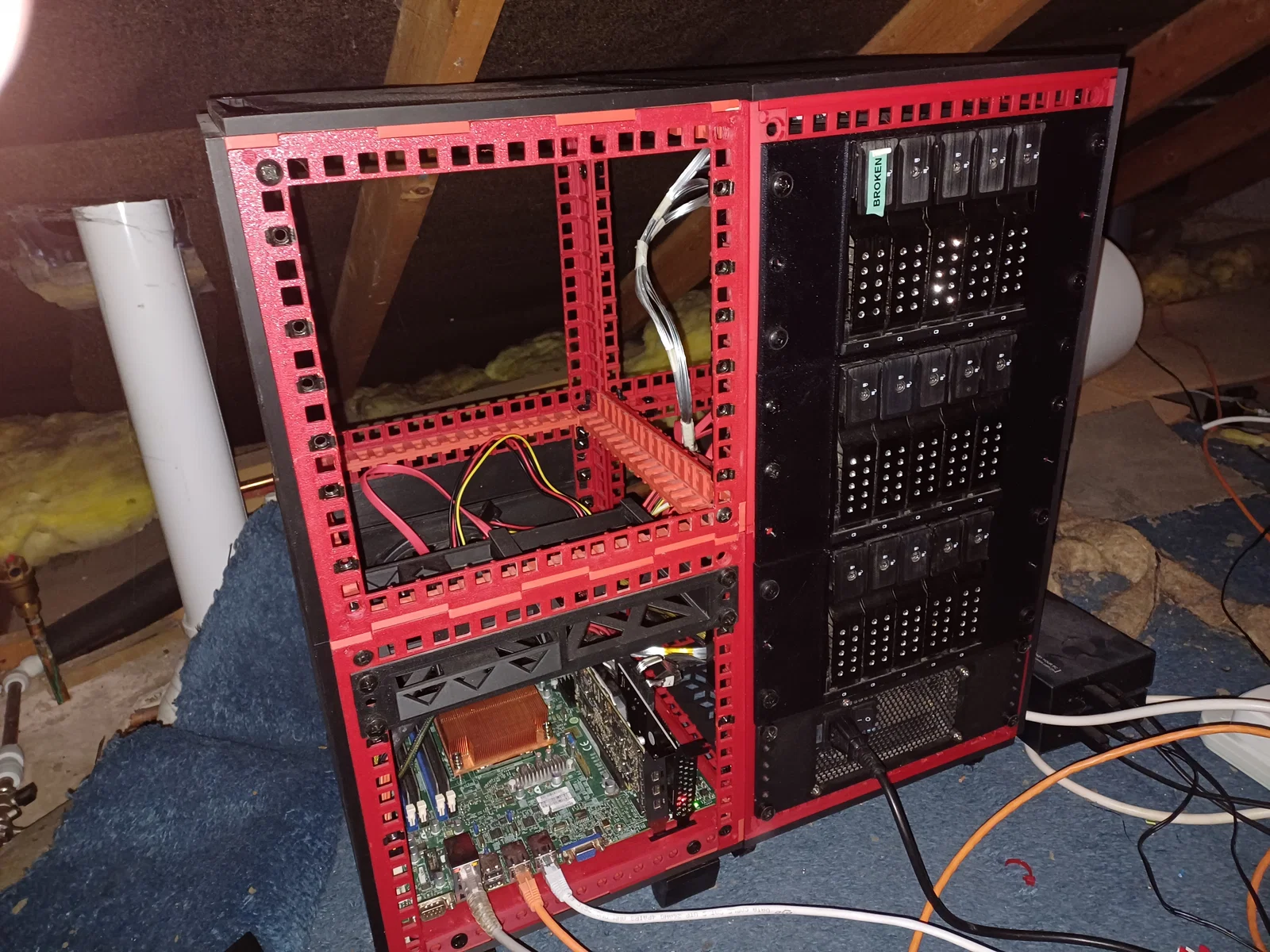

Vì là đồ in 3D nên nó sẽ hơi lắc; nếu bạn cần khung cứng hơn, thêm side panels sẽ siết chắc lên nhiều. Trong hình của mình có 15 lồng HDD 3.5" khá nặng mà vẫn ổn!

Mình in tất cả bằng ABS và thấy khá chắc; bạn muốn thử PLA cũng được, nhưng mình chưa test.

Cẩn thận khi ép cage nuts vào frame; hãy đẩy từ bên hông, tác lực lên cạnh cứng nhất của frame để đạt kết quả tốt. Đừng siết bulông vào cage nuts quá tay.

Nhớ cân nhắc thực tế thứ bạn treo/gắn vào khung — có những server nặng lắm!

Wall Mount System

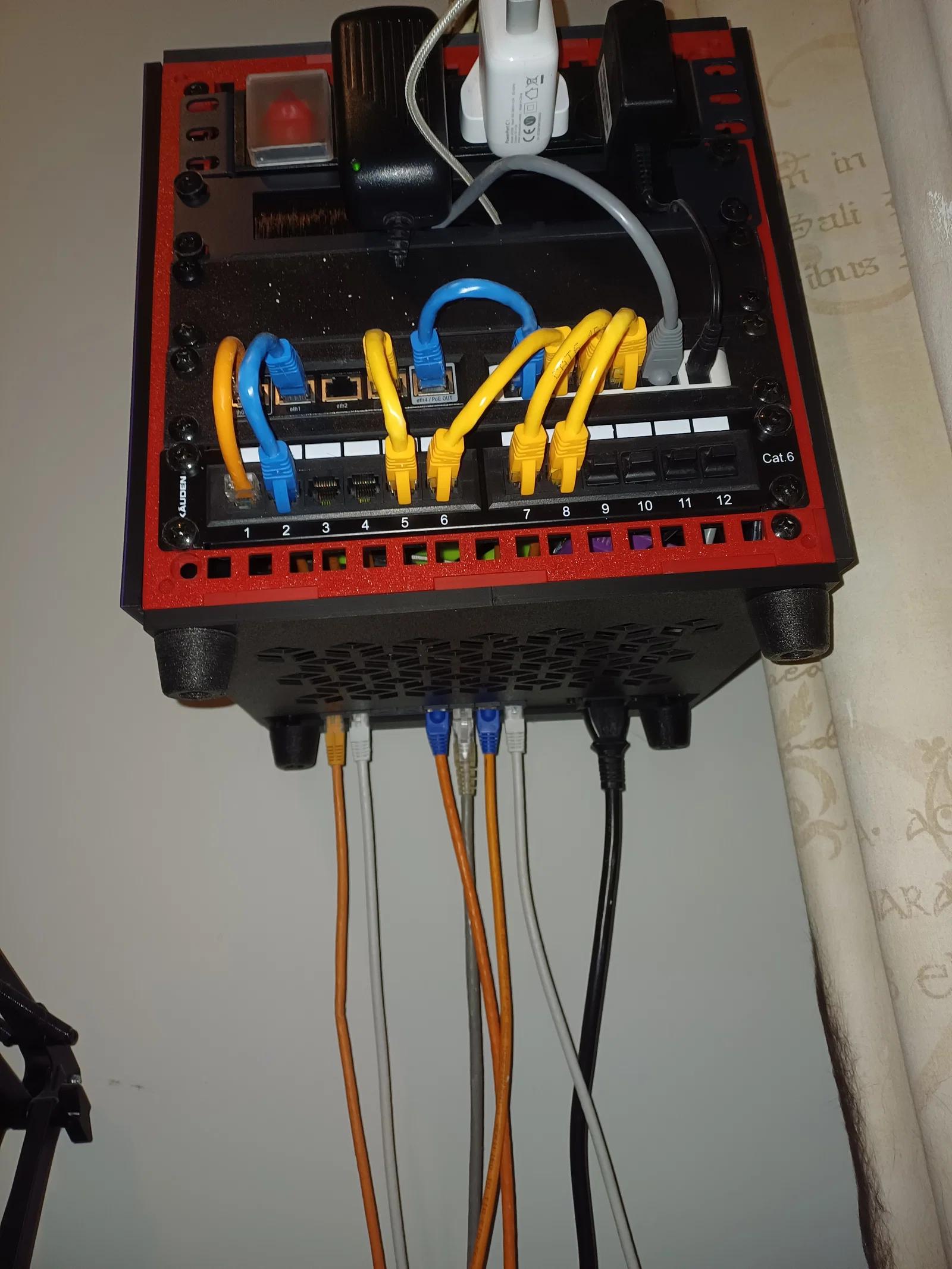

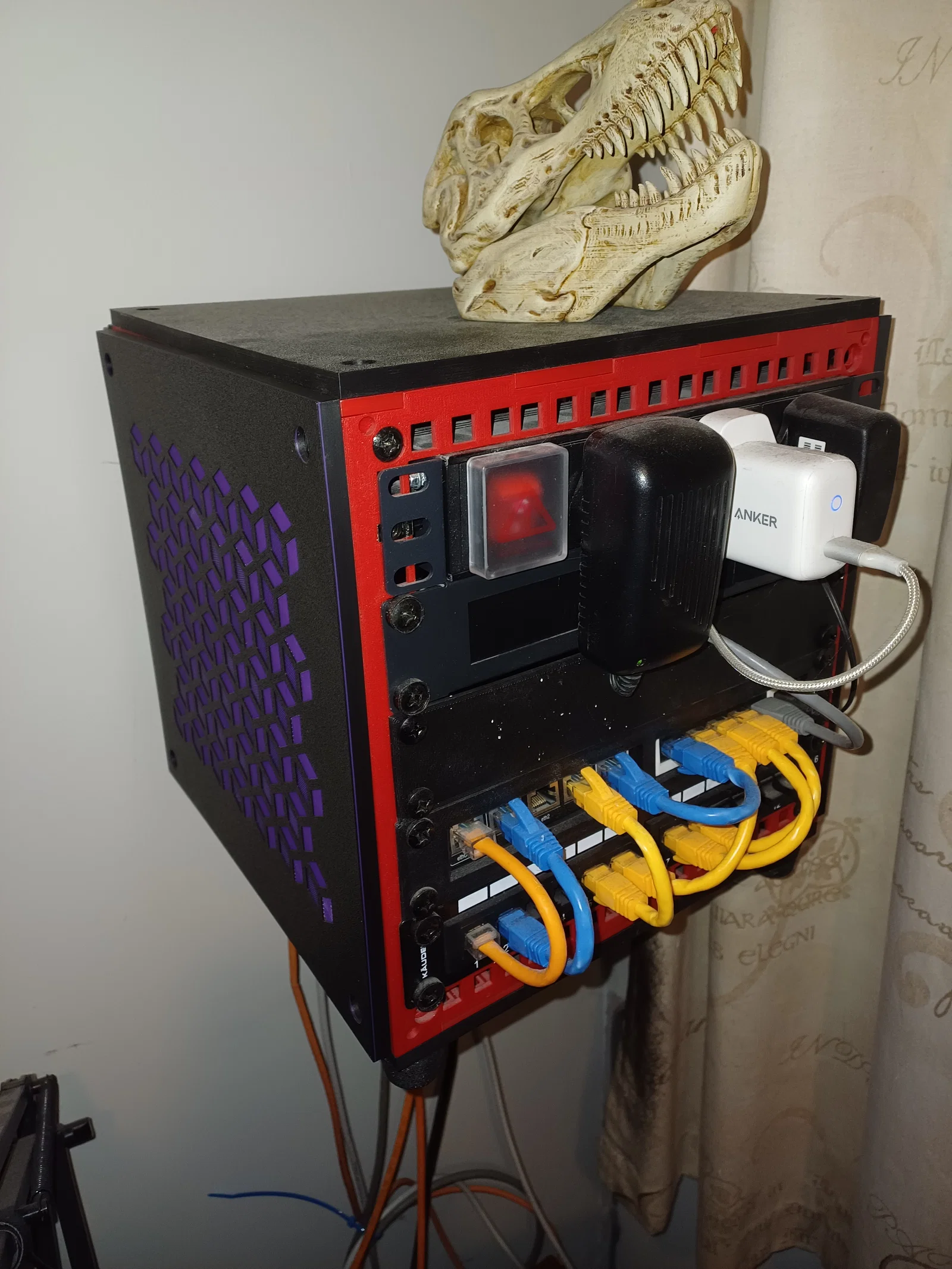

Hệ Wall Mount dùng để treo một khối Cube lên tường. Mình muốn một cách treo lên tường sao cho có thể tháo xuống dễ để làm việc.

Mình có 2 phiên bản: Small và Large — mình chỉ test bản Large, còn bản Small thì mình làm sau khi biết nó tốn bao nhiêu filament!

Dù vậy thì nó đủ chắc, và mình khuyên dùng bản Large. Đây là một side panel đặc biệt với các điểm rack mount được chừa lộ ra.

Hai miếng “Feet” ở phía dưới tì vào tường là bắt buộc.

Mình khá chắc nó có thể treo được hơn một khối, nhưng mình chưa test.

Print considerations!!

IMPORTANT:
Lỗ ở các góc được thiết kế để in không cần support nhưng bắt buộc phải in layer height 0.2mm thì mới ra đúng!

Mình chỉ test in ABS, không chắc PLA hay PETG sẽ ra sao — nhưng bạn cứ thử thoải mái.

Mình in phần feet bằng TPU, nhưng bạn có thể in bằng vật liệu nào cũng được.

Không cần support cho bất kỳ món nào, nhưng sẽ có lượng bridging đáng kể — các ô vuông khoảng 9mm, đa số máy in đều bridge qua được dễ.

Mời mọi người đóng góp phụ kiện mới!

Mình rất háo hức xem có ai thiết kế thêm panel hay phụ kiện mới không; có lúc mình muốn làm tay xách gắn lên phía trên, mà cuối cùng chưa làm được!
