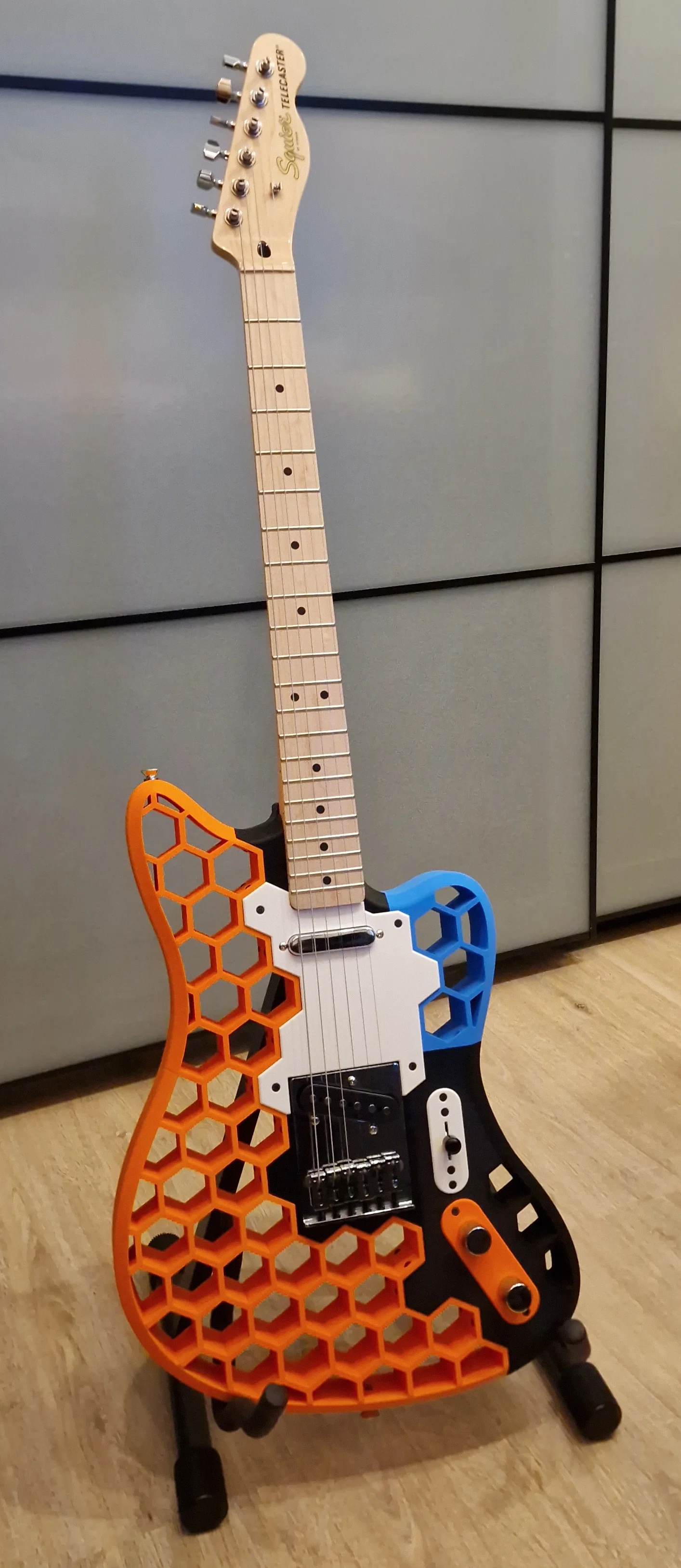

Printacaster - Squier Affinity Remix

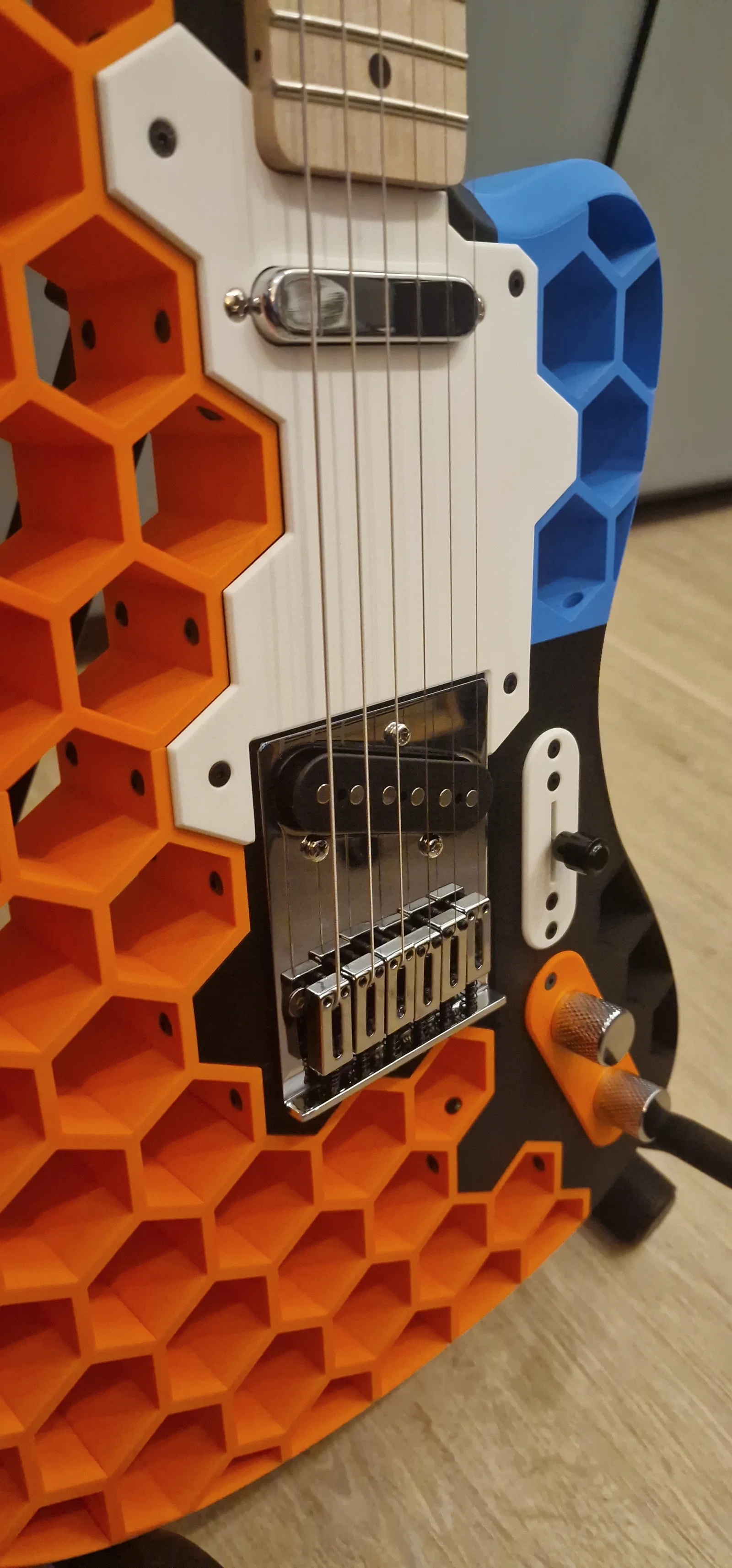

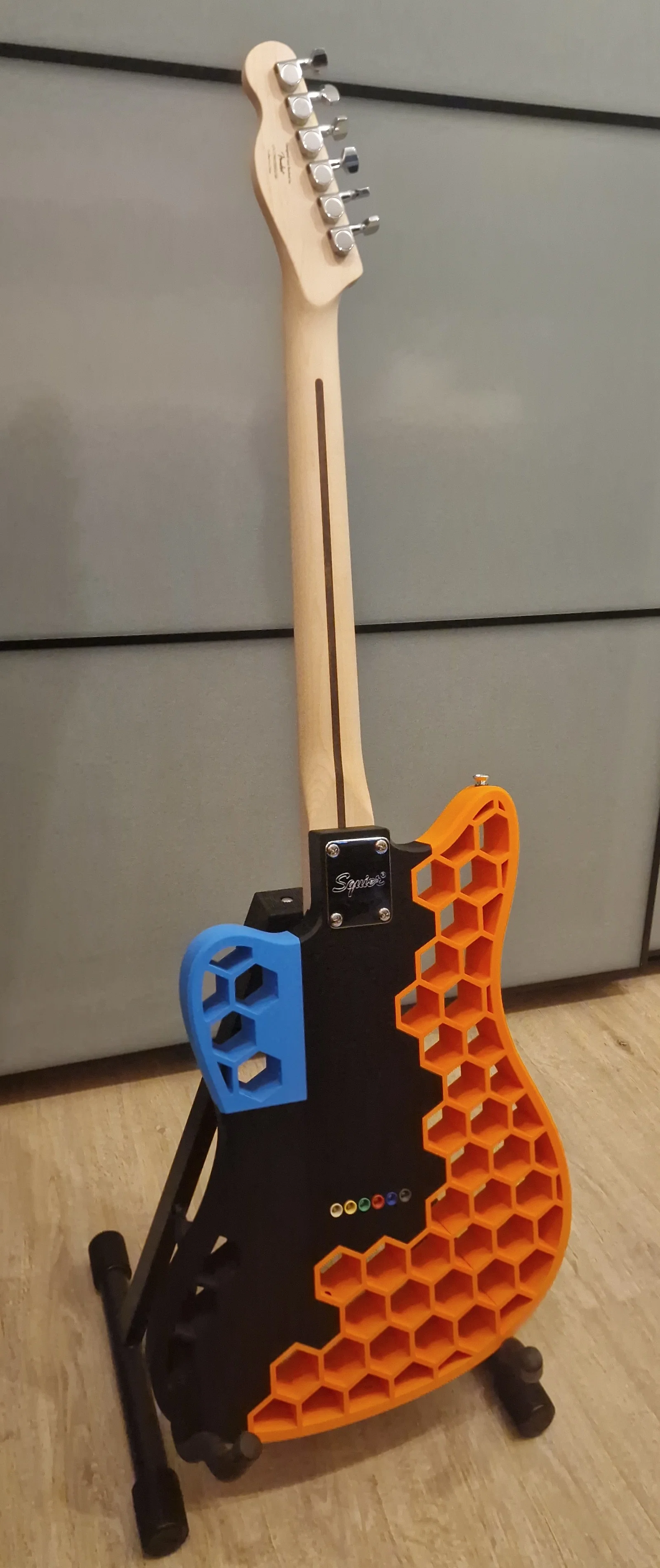

Đây là bản remix cho Printacaster để lắp vừa các linh kiện lấy từ Squier Affinity bản 2023, mã model 0378203550. Chủ yếu phần core được remix lại để fit cây bridge khác, pickups khác và đổi sang dạng string-through body.

Bridge và strap buttons được đổi sang dùng ốc M4 để các phần này cứng cáp hơn nữa. Mình dùng full size M4 thread inserts và ốc M4x20. (4x cho bridge, 2x cho strap)
Mọi phần còn lại vẫn dùng M3x5x4 (Voron) thread inserts.

Phần dưới bên trái cũng được remix, vì mình không muốn dùng cái chrome cover mặc định cho switch và poti. Nhưng core vẫn fit với thiết kế gốc, bạn có thể dùng core này và mọi thứ khác từ thiết kế gốc nếu muốn.

Pickguard cũng được chỉnh nhẹ; nếu bạn muốn dùng pickguard này với phần dưới bên trái bản gốc thì có thể bạn sẽ cần chỉnh lại vị trí các lỗ.

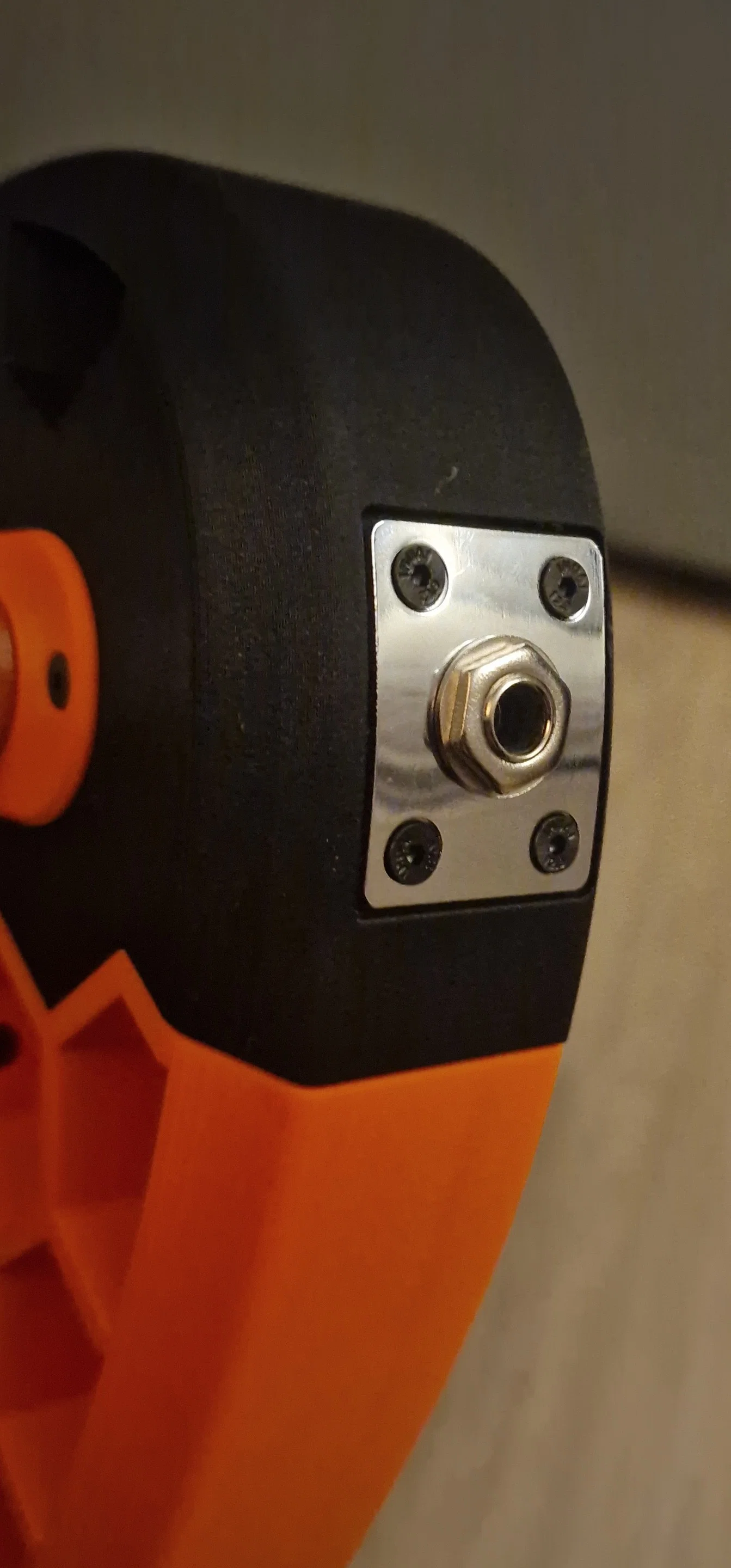

Với cổng jack 6.3, mình tái sử dụng lại đúng part zin từ cây Squier.

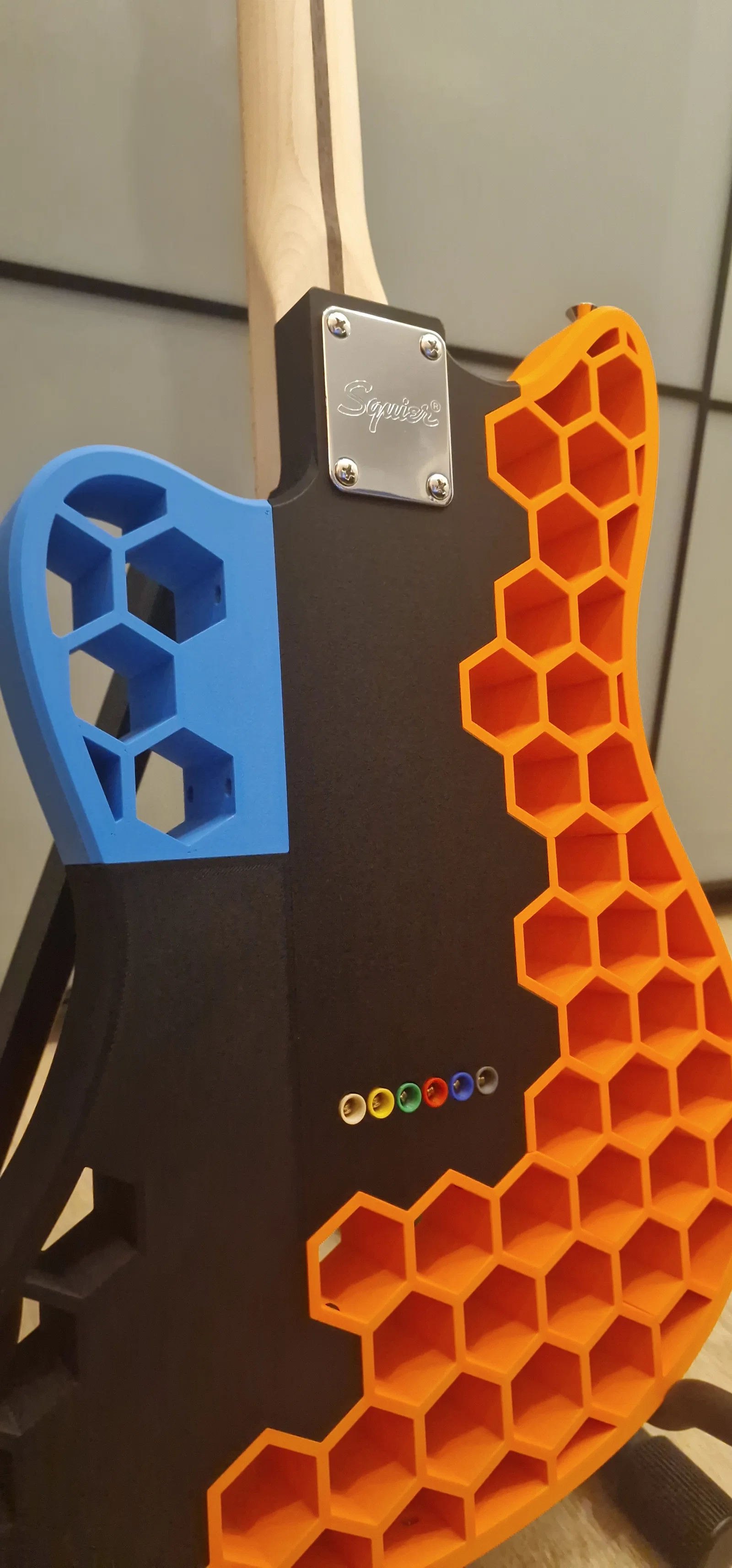

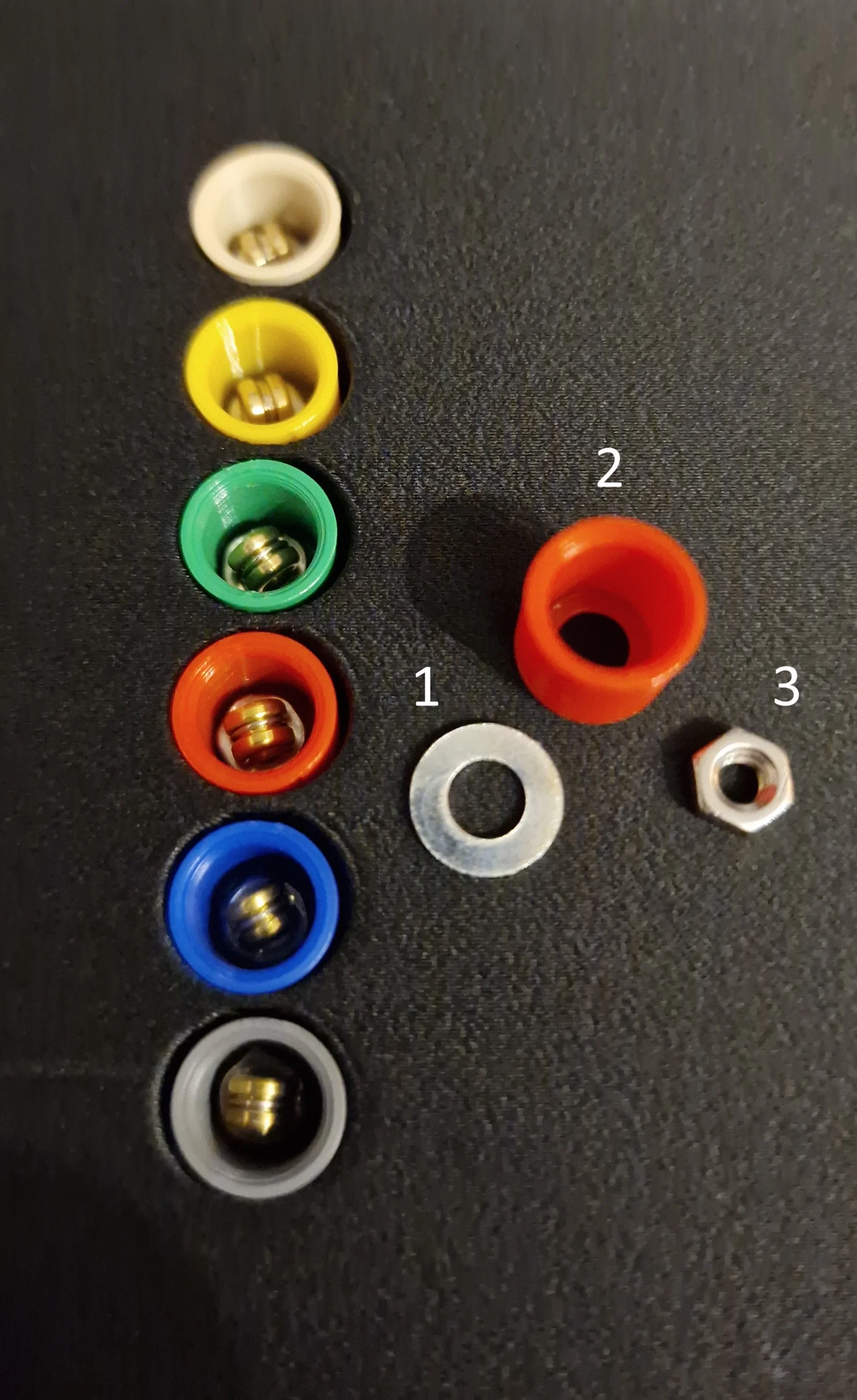

Dây đàn được cố định bằng một spacer nhỏ, sau đó là miếng color inlay và một ê-cu M3, để dây không tì trực tiếp vào PLA.

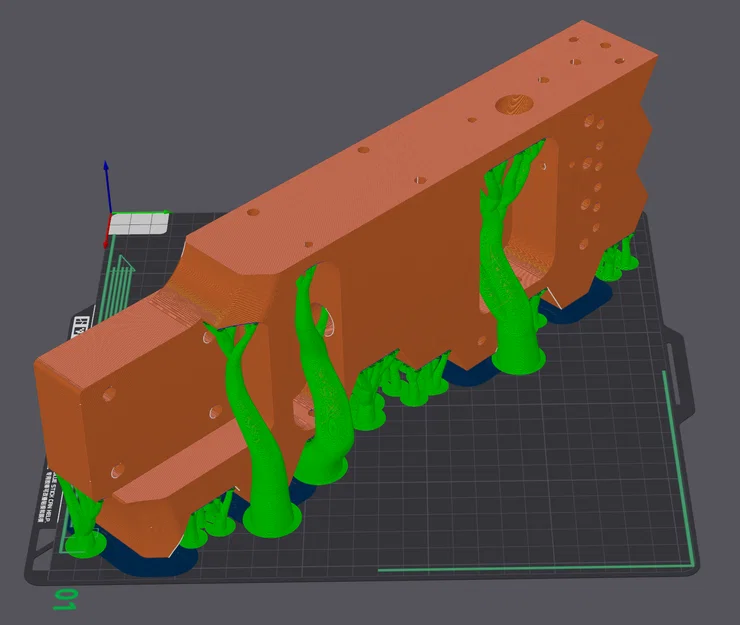

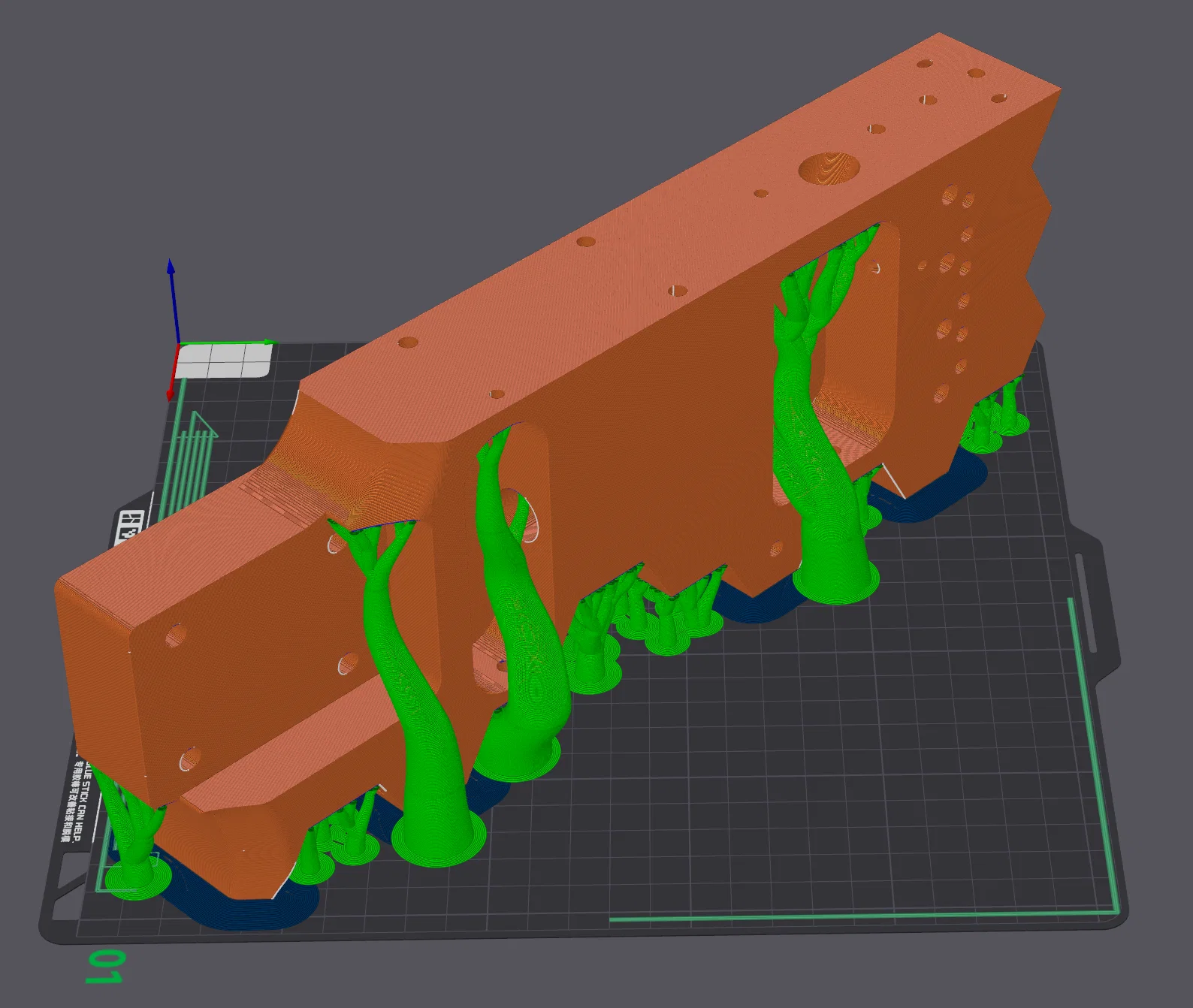

Mình in trên Bambu Lab X1C và phần core được in nguyên khối 1 part; xem hình đính kèm để biết hướng đặt khi in.

Filament sử dụng:
Extrudr NX2 Matt PLA Neon Orange
Extrudr NX2 Matt PLA Light Blue
Bambu Lab PLA-CF Black
Polymaker PolyTerra PLA Cotton White

Dây đàn mình dùng Elixir 9-42 super light để giảm tối đa tải trọng lên core.

Thiết lập in:
Core: 6x wall loops, 6x top/bottom layers, 25% gyroid infill
Pickguard: 2x wall loops, 100% infill
Mọi phần còn lại: 5x wall loops, 3x top/bottom layers, 15% gyroid infill

Cảm ơn rất nhiều @jangrewe vì thiết kế quá đỉnh và đã chia sẻ đầy đủ dưới dạng file .step nên remix rất dễ. Mình cũng làm tương tự ở đây: file .step bao gồm tất cả bodies.
