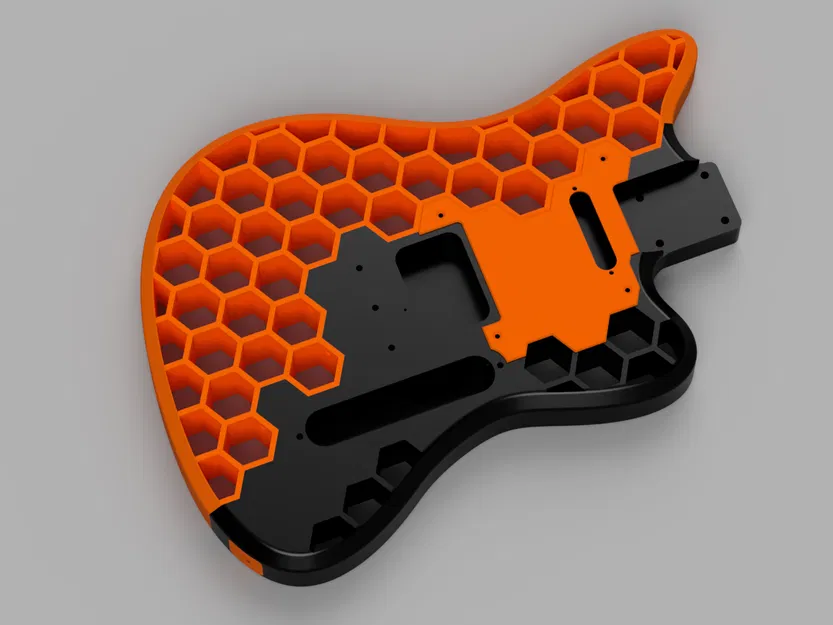

The Printacaster - Guitar In 3D Theo Phong Cách Harley Benton T-Style

Lúc tui thấy cái mẫu Prusacaster gốc, tui liền đặt mua bộ phụ kiện phần cứng trên Thomann và bắt đầu in cái bộ phận cốt lõi để gắn ngựa đàn với pickup. Nhưng lúc nhận được bộ kit thì mấy cái lỗ trên đó không khớp gì với bộ phận tui in hết trơn, rồi mấy cái rãnh khoét cũng không có đủ sâu.

Sẽ phải khoét với cắt gọt nhiều lắm mới xài được, nên tui quyết định cập nhật lại thiết kế. Tiếc là tui còn không chỉnh mấy cái file STEP của thiết kế gốc cho khớp nữa, nên thay vì cập nhật mẫu Prusacaster, tui tự làm một phiên bản guitar in 3D của riêng mình.

Mấy yêu cầu chính của tui khi thiết kế lại là:

• Khớp với bộ Harley Benton T-Style Kit mới nhất của Thomann
• Không cần keo, chỉ cần dùng ren cấy (threaded inserts) và ốc M3
• Các bộ phận dễ thay thế (như trên)
• Lỗ gắn nút dây đeo (strap button)
• Khớp với bàn in 250mm²

Cách bố trí phụ kiện thì tui dựa trên hình chụp thân đàn của bộ kit – có ngó qua bản vẽ của Prusacaster – và ưu tiên cao việc bỏ qua hết mấy cái kiểu khoét lỗ với chạy dây không đối xứng thường thấy trên thân đàn bằng gỗ, đồng thời tận dụng ưu điểm của thiết kế in 3D.

Phụ kiện cần thiết:

• Mỏ hàn với đầu mũi phù hợp để gắn ren cấy ép nhiệt
• Ren cấy M3 (M3x5x4), còn gọi là ren M3S (ngắn)
  • Core: 26
  • Core Tail: 8
  • Lower Right: 3
  • Lower Left: 20
• Ốc M3x10, số lượng tối thiểu:
  • 17 cái DIN 7991 (pickguard, ngựa đàn, núm, jack plate)
  • 13 cái DIN 912 (kết nối giữa core và mấy bộ phận dưới & tail)
  • 30 cái DIN 34805-1 (kết nối giữa core và mấy bộ phận trên)

Đúng rồi, số lượng ren cấy với ốc không có cộng lại đâu nha. Cứ kiếm đủ mỗi loại đi, tui mù rồi không kiếm ra mấy cái còn thiếu nữa. ;-)

Lý thuyết thì loại đầu ốc nào cũng gắn vừa hết, chỉ là nhìn nó không đẹp bằng dùng đúng loại thôi.

Hướng dẫn in:

Xem bài viết Prusacaster Blog để biết chi tiết về loại vật liệu cần dùng cho từng bộ phận và lý do, nhưng nếu lười quá thì: in Core bằng PLA, còn mấy bộ phận khác thì in bằng vật liệu gì tùy thích (tui dùng PETG). Nhắc lại: Core = PLA. (Trừ khi bạn có PC-CF).

Có 2 phiên bản Core, một loại vừa bàn in 250mm² ("Short") và cần in phần đuôi riêng, còn loại kia dài ~320mm ("Full") thì chắc chắn là không vừa với bàn in 250mm² đâu. Đó là phiên bản cho mấy ông chơi đồ bự. Chọn loại nào vừa bàn in của bạn, và nhớ là ưu tiên in nó nằm phẳng nha.

Cho bộ phận core, tui cũng khuyên nên dùng nhiều lớp tường (perimeters/walls) hơn bình thường để nó cứng cáp nhất có thể. Vì đây là bộ phận khá lớn, chọn loại lưới đan không tuyến tính như “Adaptive Cubic” hay thậm chí “Support Cubic” có thể giúp bạn tiết kiệm kha khá dây nhựa, thời gian và trọng lượng.

Hướng dẫn lắp ráp:

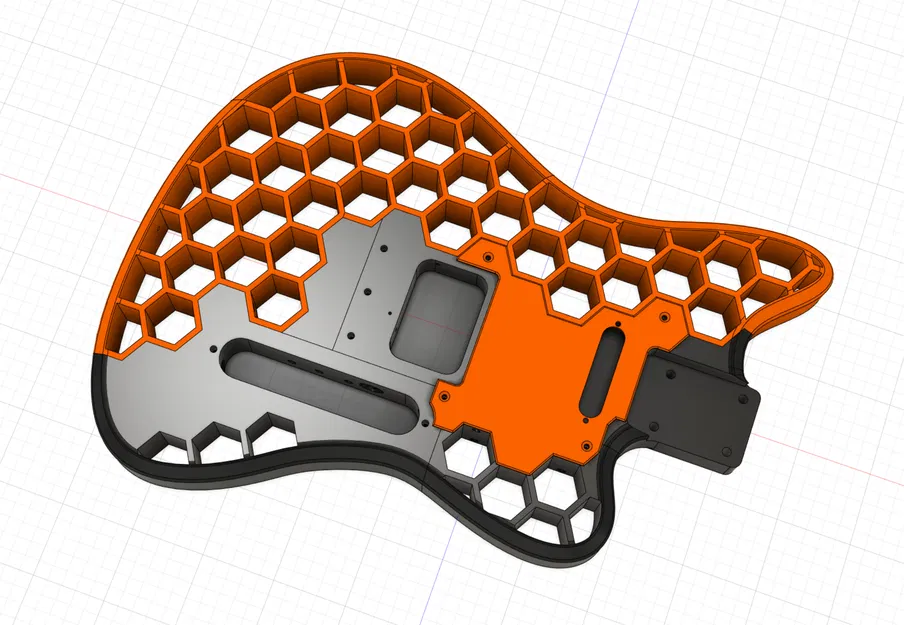

Trước khi tới đoạn nhét hết phụ kiện guitar vô mấy bộ phận in, bạn cần làm cho chúng có hình dạng tương đối giống hình bên trên – rồi đảm bảo là nó giữ được hình dạng đó.

Có nhiều lỗ trên bề mặt tiếp xúc của các bộ phận, và có một Quy Tắc Vàng (vàng như mấy cái ren cấy đó): Cuối cùng, phải có một ren cấy trong đúng một trong mỗi cái lỗ đó ở hai bên bề mặt tiếp xúc. Không có trường hợp nào mà hai cái lỗ đối diện nhau mà cả hai đều có ren cấy trong đó đâu. Ừm, thì đôi khi nó vẫn có thể xảy ra, nhưng đó không phải là cách thiết kế.

Để biết lỗ nào gắn ren cấy, bạn cứ nhìn hình X-Ray Vision™ được cung cấp, và nhớ là tất cả các kết nối đều có cấu trúc như sau:

• Một lối vào rộng 6mm với độ dài thay đổi, nơi bạn nhét ốc kèm đầu ốc
• Một đoạn cổ rộng 3.5mm dài 3mm, nơi đầu ốc sẽ tì vào khi siết
• Một lỗ sâu 4mm rộng 4.7mm nơi bạn đã ép nhiệt ren cấy vào
• Một chỗ rộng 3.3mm dài 6mm cho ốc bắt vào

Nói ngắn gọn là, bạn gắn ren cấy vào phía bề mặt tiếp xúc nào mà nó vừa là được. ;-)

Cho mấy bộ phận dạng lưới lục giác, chỉ có một chỗ lõm 1mm cho đầu ốc, để đảm bảo vẫn còn đủ vật liệu cho độ bền cấu trúc bên dưới đầu ốc. Đó là lý do tại sao bạn nên dùng ốc DIN 34805-1 (còn gọi là đầu tròn) ở đó. Trừ khi bạn thích kiểu đầu ốc DIN 912 màu đen giống tui, và dùng nó cho tất cả mọi chỗ! ;-)

Tui đề xuất thứ tự này:

• Tail gắn vào Core
• Lower Left gắn vào Core và Tail
• Lower Right gắn vào Core và Lower Left
• Pickguard
• Mấy bộ phận Hex phía trên

Đừng gắn Cần đàn (Neck) trước khi gắn Pickguard. Bạn có thể thử, và làm được đó, nhưng sẽ dễ hơn nếu bạn đợi gắn Cần đàn cho tới khi phần thân đàn gần xong.

Lỗ cho dây nối đất (dưới plate ngựa đàn) có thể hơi chật, tùy độ chính xác máy in của bạn, nên nếu không luồn dây qua được, cứ lấy mũi khoan ~2mm làm sạch nó cho đến khi dây có thể lọt qua.

Hầu hết các lỗ truy cập đầu ốc đều hơi khuất, giúp cho cây đàn hoàn chỉnh không bị nhìn như phô mai Thụy Sĩ, nhưng cũng làm việc lắp ráp khó khăn hơn một chút. Một cái lục giác thông thường là dụng cụ duy nhất bạn cần, nhưng mà. Và cần nhiều sức lực nữa, vì có rất nhiều ốc, và một số vị trí ốc chỉ cho phép bạn xoay cái lục giác một phần tư vòng thôi. Xin lỗi vì điều đó.

Lắp ráp toàn bộ thân đàn trên một mặt phẳng, để đảm bảo các bộ phận được căn chỉnh đúng, rồi gắn Pickguard và phần còn lại của phụ kiện.
