Tháp kiểm tra quạt (Bridging) – Fan (Bridging) Tower

Giới thiệu

Dạo gần đây có khá nhiều nghiên cứu hay về việc tối ưu part cooling, nên mình muốn đưa ra một kiểu “chuẩn hoá” cho quy trình test. Việc này giúp bạn dễ so sánh kết quả giữa các cấu hình máy in khác nhau và các thiết kế/linh kiện làm mát (part cooling) khác nhau, từ đó cho ra thiết kế và setting tốt hơn.

In cái gì?

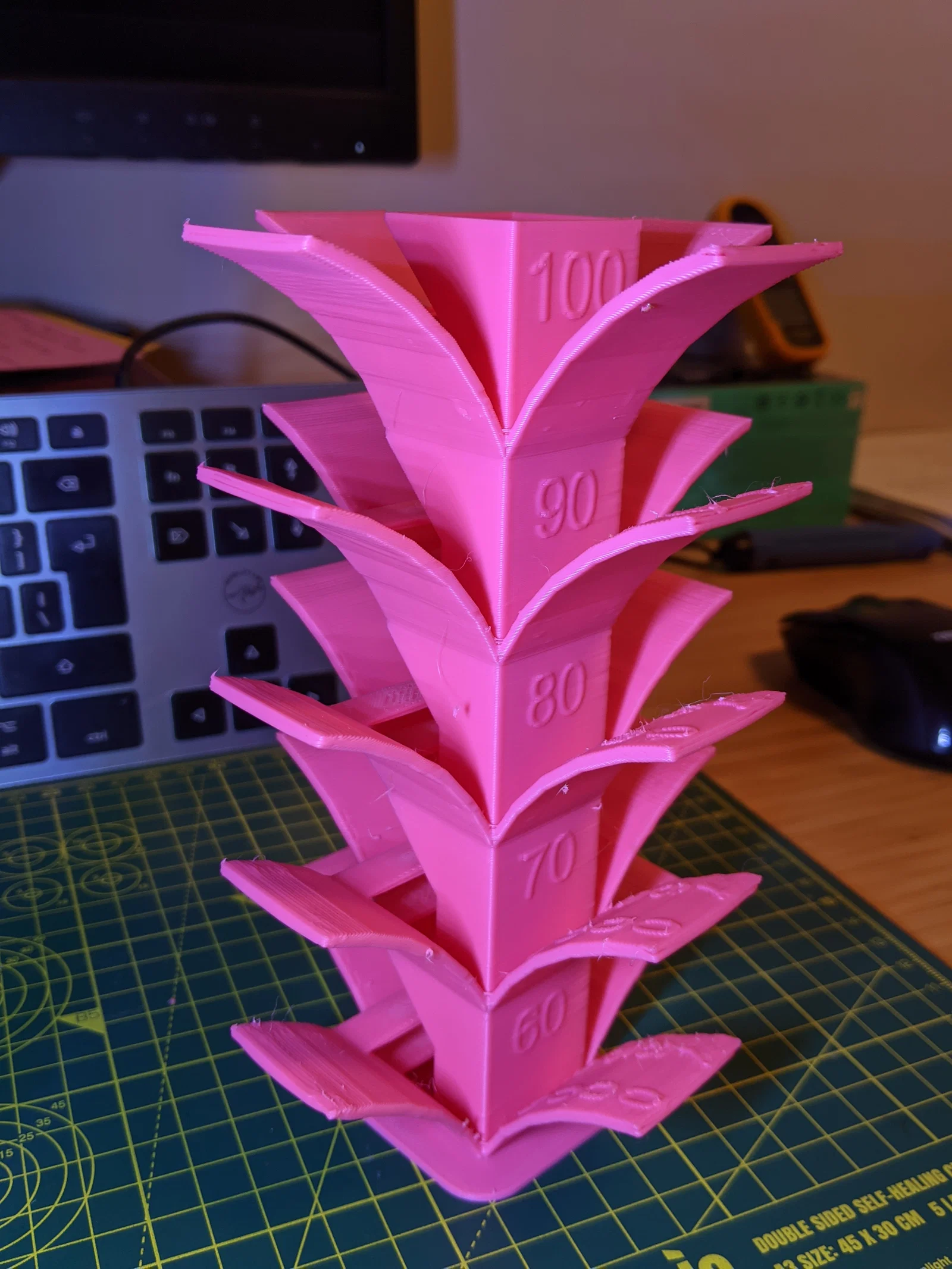

Bài test được chia thành 2 mẫu: một mẫu dải tốc độ quạt 10–50% và một mẫu dải 60–100%, có ký hiệu cho từng góc overhang và mức fan speed. Nhịp bridge nhỏ dài 40 cm và nhịp lớn 60cm. Bạn cần in mỗi loại 1 cái để test đủ toàn bộ dải tốc độ quạt.

Note:

Chỉ in từng mẫu một lần (mỗi lần 1 mẫu).

Không đổi orientation của model.

Cài đặt in (Print settings)

Cài đặt fan speed

Custom gcode

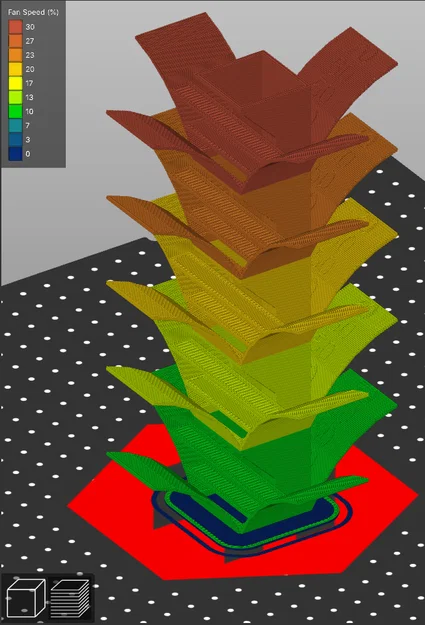

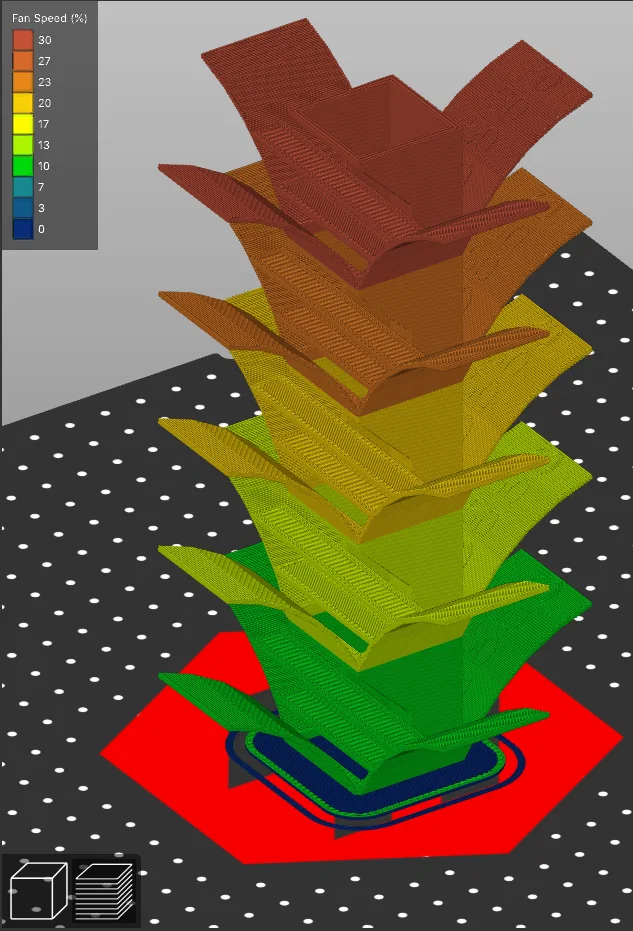

Để thay đổi fan speed theo các mức z height khác nhau, bạn cần nhập custom gcode sau vào slicer:

PrusaSlicer>Printer Settings>Custom G-code>Before layer change G-code:

10–50% fan speed

;[layer_z]
{if layer_z<1.2}M106 S0  ; T tower base fan 0%
{elsif layer_z<35}M106 S26  ; T tower floor 1 fan 10%
{elsif layer_z<70}M106 S51  ; T tower floor 2 fan 20%
{elsif layer_z<105}M106 S77 ; T tower floor 3 fan 30%
{elsif layer_z<140}M106 S102 ; T tower floor 4 fan 40%
{elsif layer_z<175}M106 S127 ; T tower floor 5 fan 50%
{endif}

60–100% fan speed

;[layer_z]
{if layer_z<1.2}M106 S0  ; T tower base fan 0%
{elsif layer_z<35}M106 S153  ; T tower floor 1 fan 60%
{elsif layer_z<70}M106 S179  ; T tower floor 2 fan 70%
{elsif layer_z<105}M106 S204 ; T tower floor 3 fan 80%
{elsif layer_z<140}M106 S223 ; T tower floor 4 fan 90%
{elsif layer_z<175}M106 S255 ; T tower floor 5 fan 100%
{endif}

Đổi tốc độ theo công thức sau, ví dụ 60% = M106 S(255*0.6) = M106 S153

Cài đặt slicer

Nếu bạn dùng custom code (ở trên) mà không chỉnh các thiết lập fan speed trong slicer, có thể sẽ dẫn tới việc tốc độ quạt không giữ ổn định trong từng “bậc” (step). Vì vậy cần bật fan/cooling nhưng đưa tất cả giá trị về zero (0).

Thiết lập khuyến nghị:

Orientation

Model có ký hiệu orientation ở mặt đáy để bạn dễ nhận biết các phía.
