Mount PCB Klicky cho The100 v1.1
Bộ mount cho toolhead và khung máy The100 v1.1 để gắn PCB Klicky probe. Gồm connector plate thay bản stock và dock gắn khung trên; kèm gợi ý print settings và lưu ý chỉnh G28/klicky macros.
Mô tả
Bộ mount PCB Klicky tuỳ biến cho máy in ‘The100 v1.1’.
Mount Probe
the100_pcb_klicky_connector_plate.stl

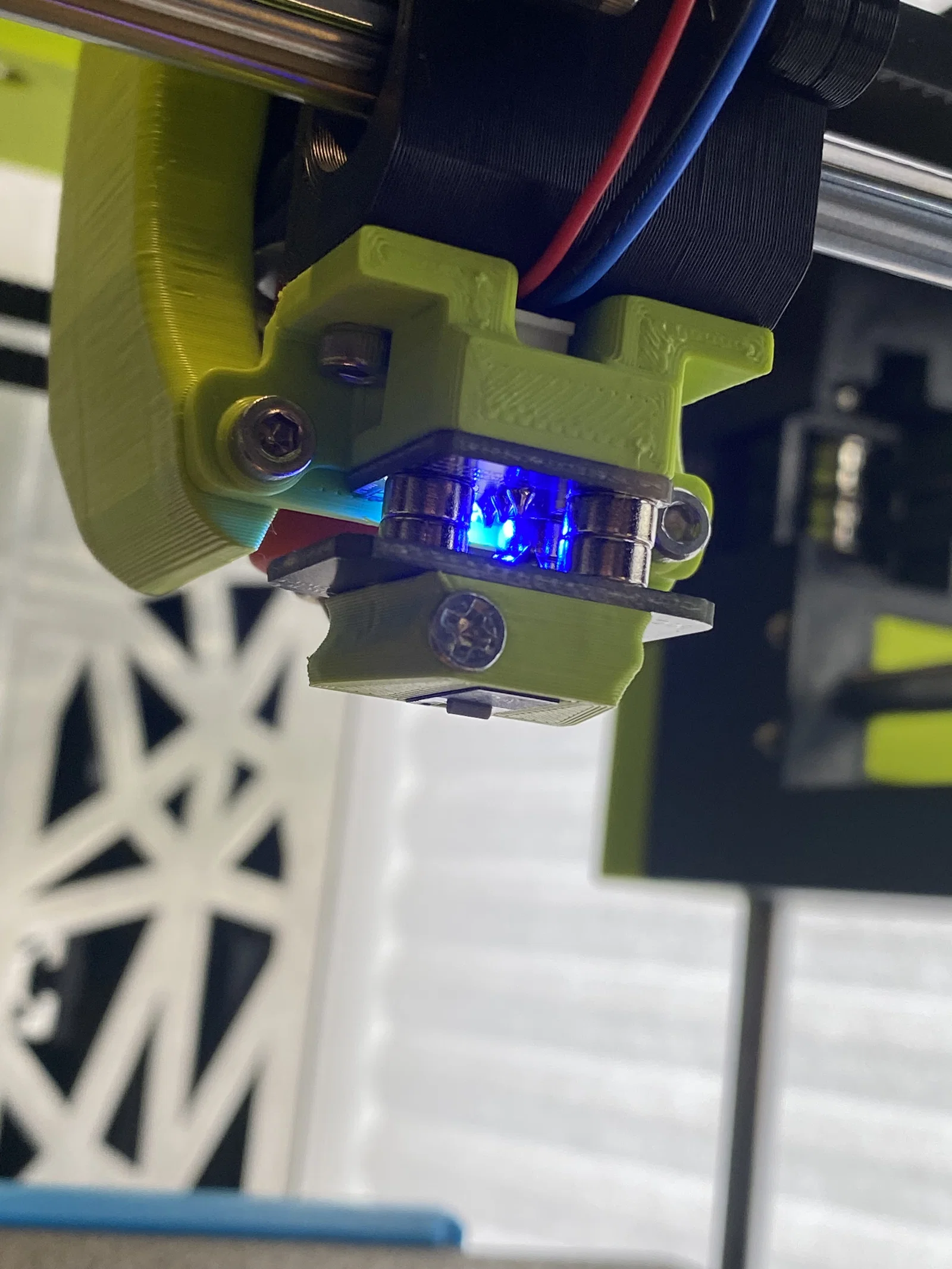

Thiết kế để thay cho file stock Connector Plate.stl trên toolhead. Đặt PCB klicky probe thẳng hàng với nozzle theo trục X và sát nhất có thể theo trục Y và Z. Mặc định là dùng heatset inserts từ bộ kit pcb klicky.
[probe]
x_offset: 0
y_offset: 25.0
#z_offset: 10 #phần này sẽ tinh chỉnh theo máy của bạn. Máy mình ~7.834Dock Mount
the100_pcb_klicky_dock.stl

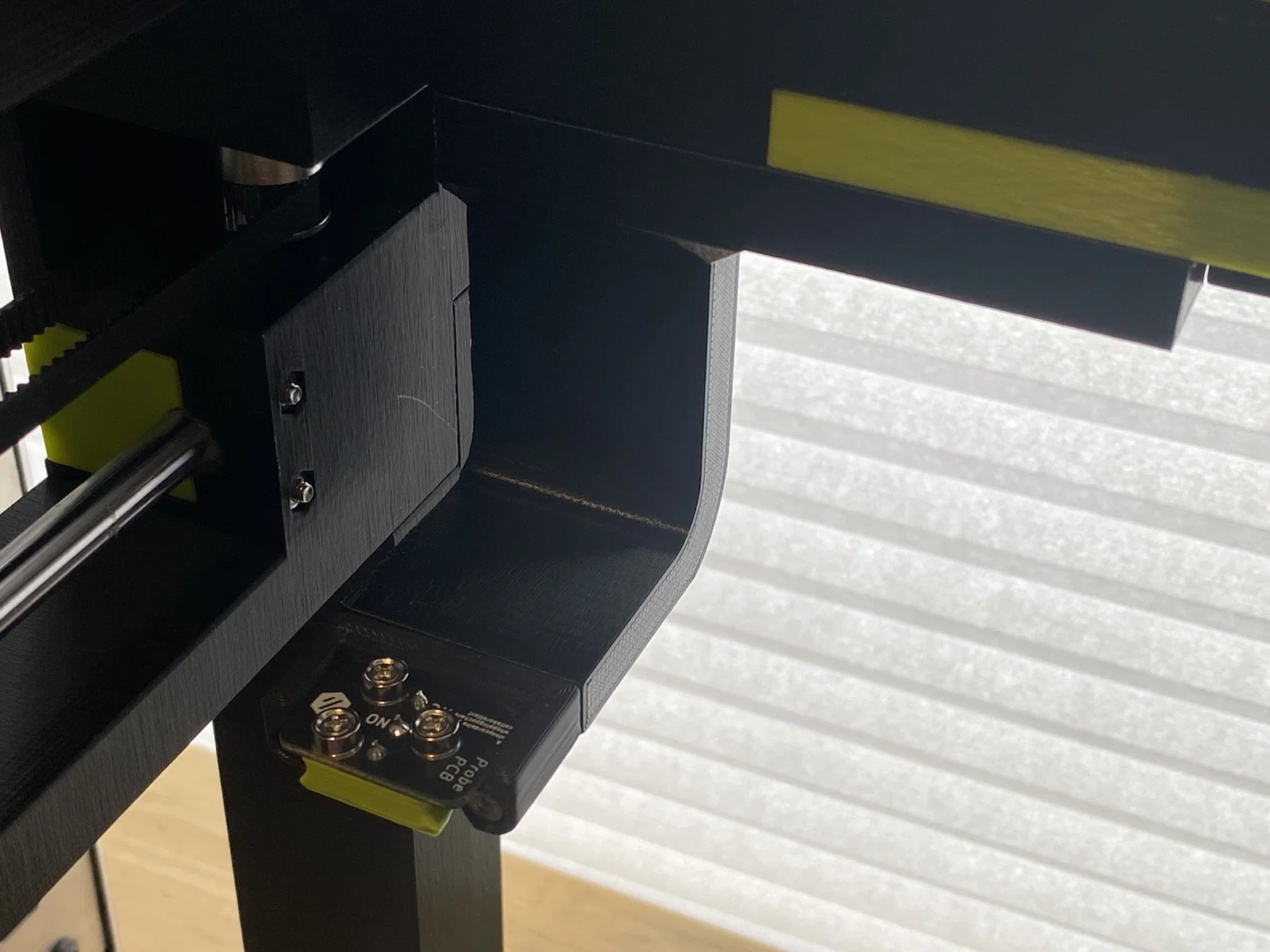

Thiết kế để gắn ở phía sau bên trái của khung trên (top frame). Bạn sẽ cần tháo 2 con bulông M3 hiện có và thay bằng bulông M3x20mm dài hơn.
Bạn cũng cần in thêm dock PCB Klicky bản stock:
dock-front_insert.stl
Print Settings
Thiết kế để in theo bộ thông số in khuyến nghị cho The100 v1.1.
Mình khuyên in connector plate bằng ABS hoặc ASA vì nó nằm gần hotend.
- 0.25 Layer height
- 0.5 Line width
- 3 Top layers
- 3 Bottom layers
- 3 Walls
- 25% Infill
- Grid Infill Pattern
Ghi chú
Bạn sẽ cần thay routine G28 homing của The100 sang loại dựa trên klicky macros. Để tránh đụng vào dock khi homing, mình đổi trục X homing về phía maximum thay vì minimum.
