Prusa MK4 LED Light Bar – Giá đỡ đèn LED

DK:
PRUSA MK4 LED Light Bar:

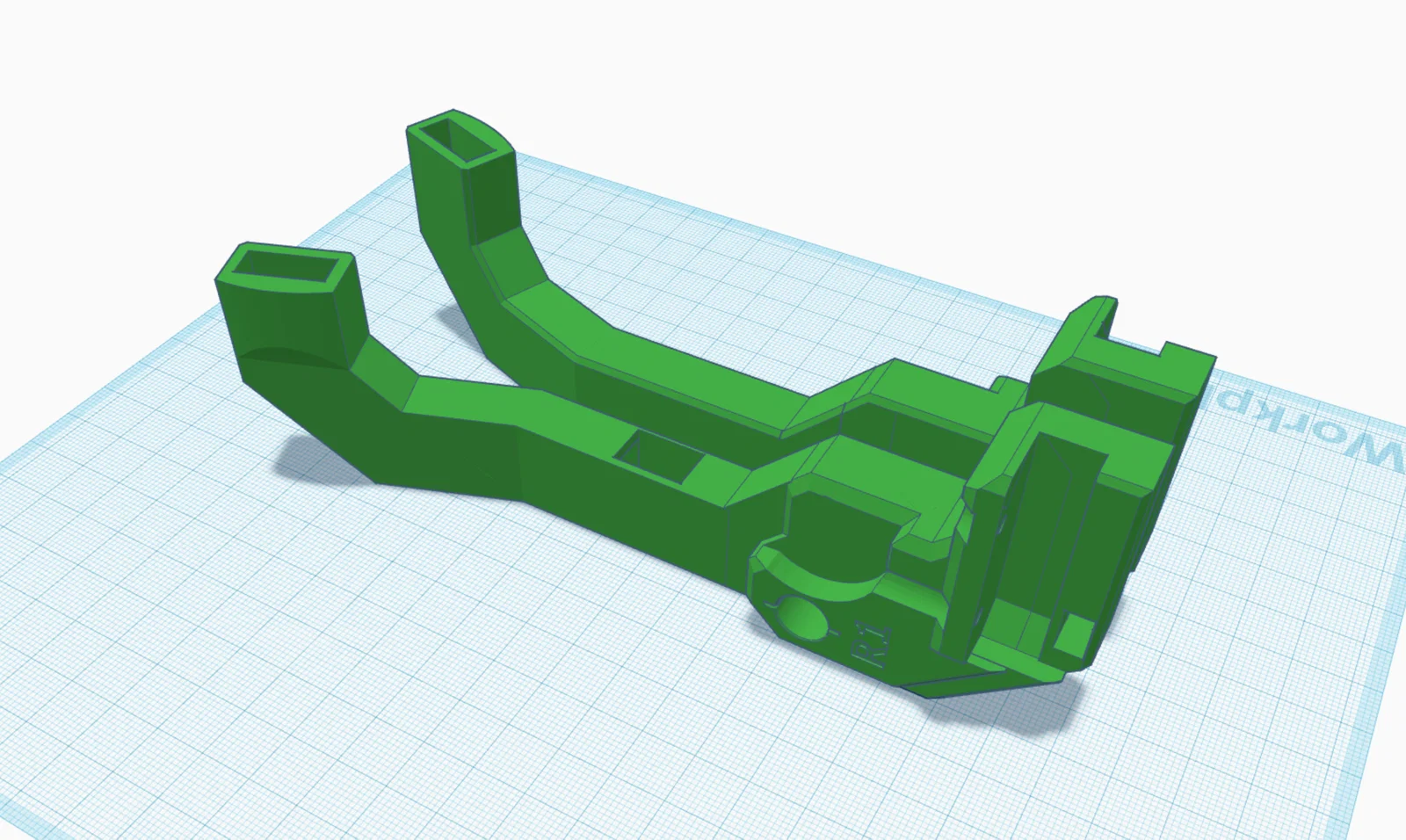

Mình đã thiết kế phần bracket/giá đỡ cho LED Light Bar dành cho PRUSA MK4.

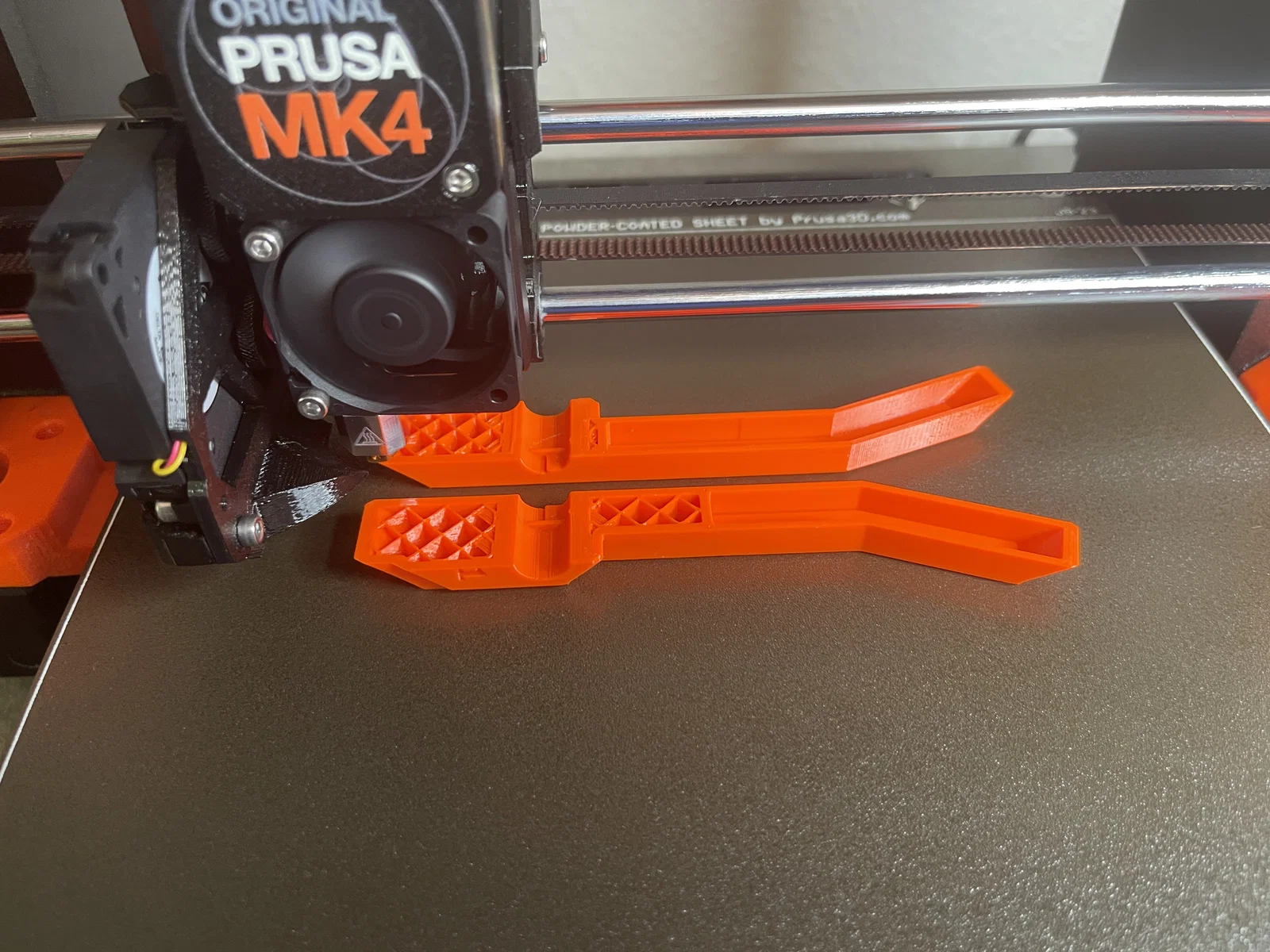

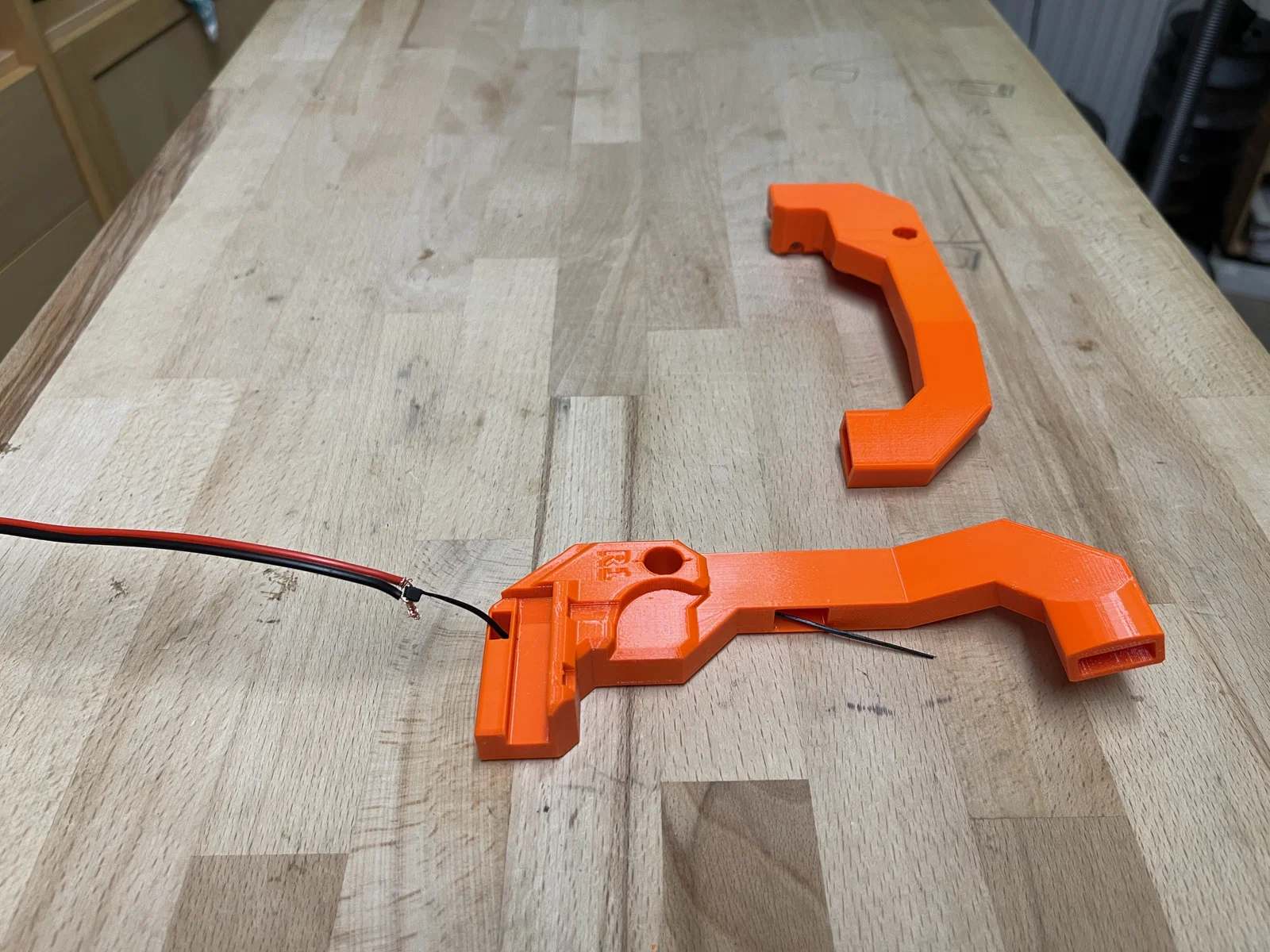

Mình đã in 2 file STL mới mà mình tự vẽ.

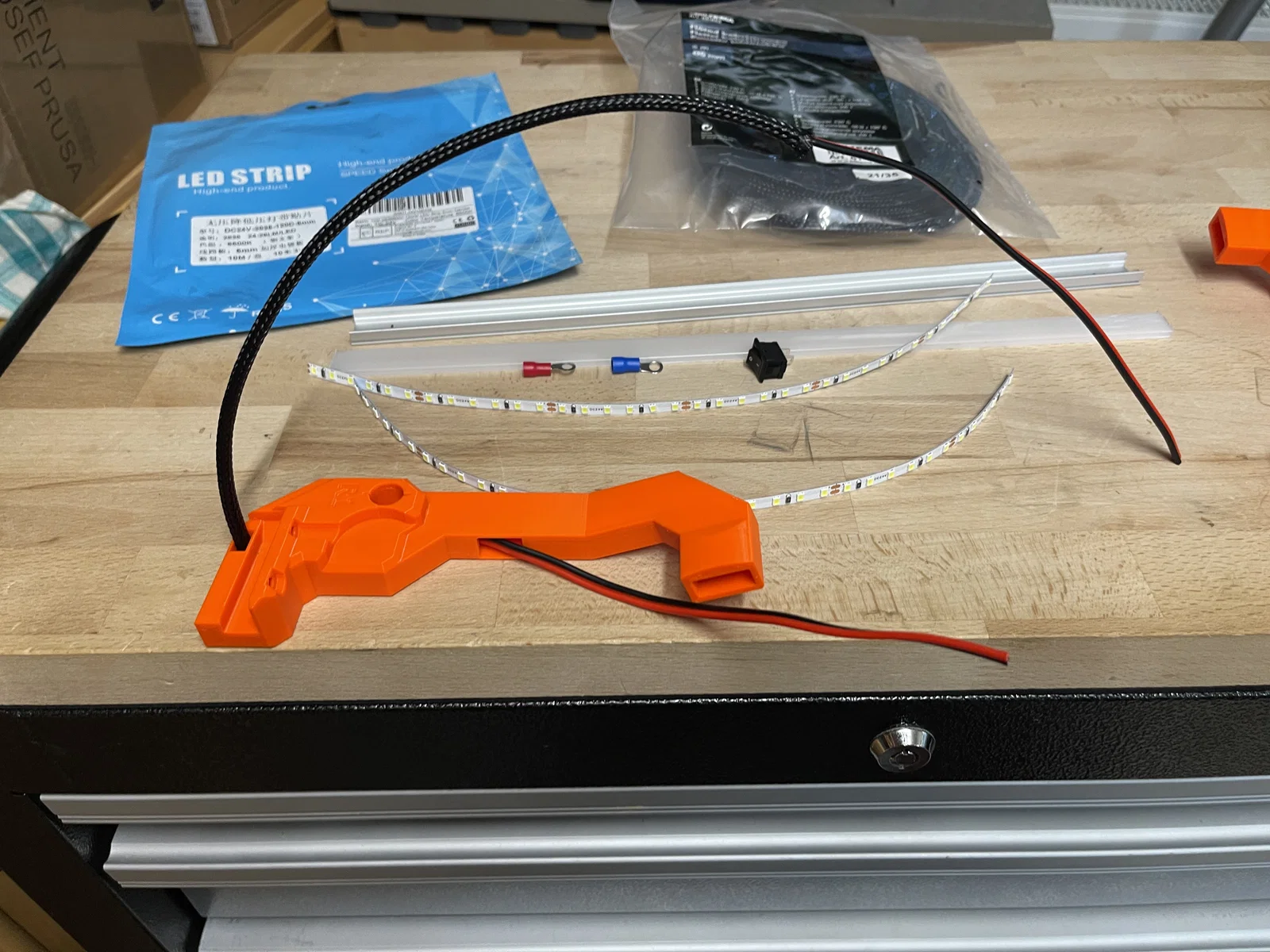

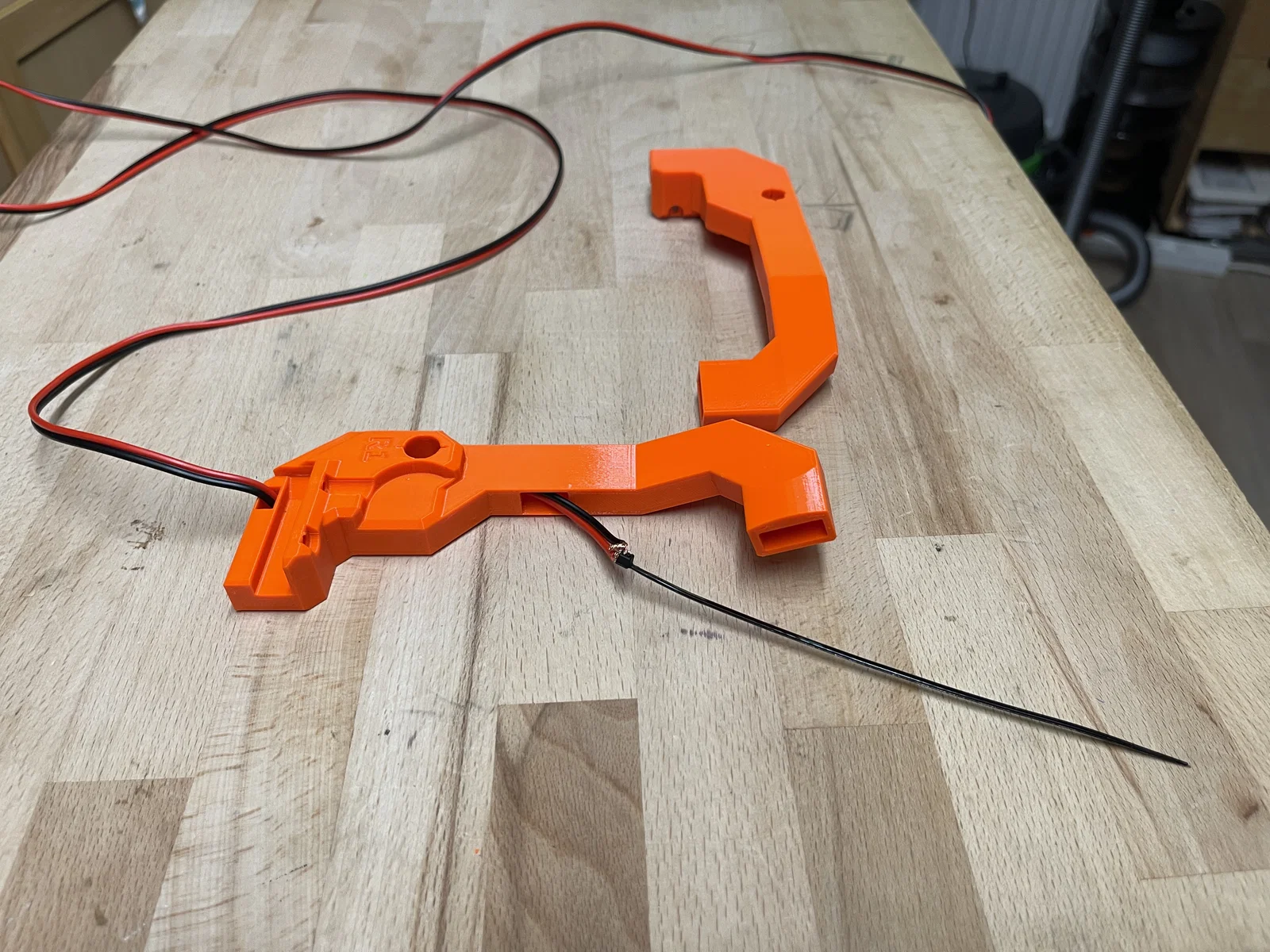

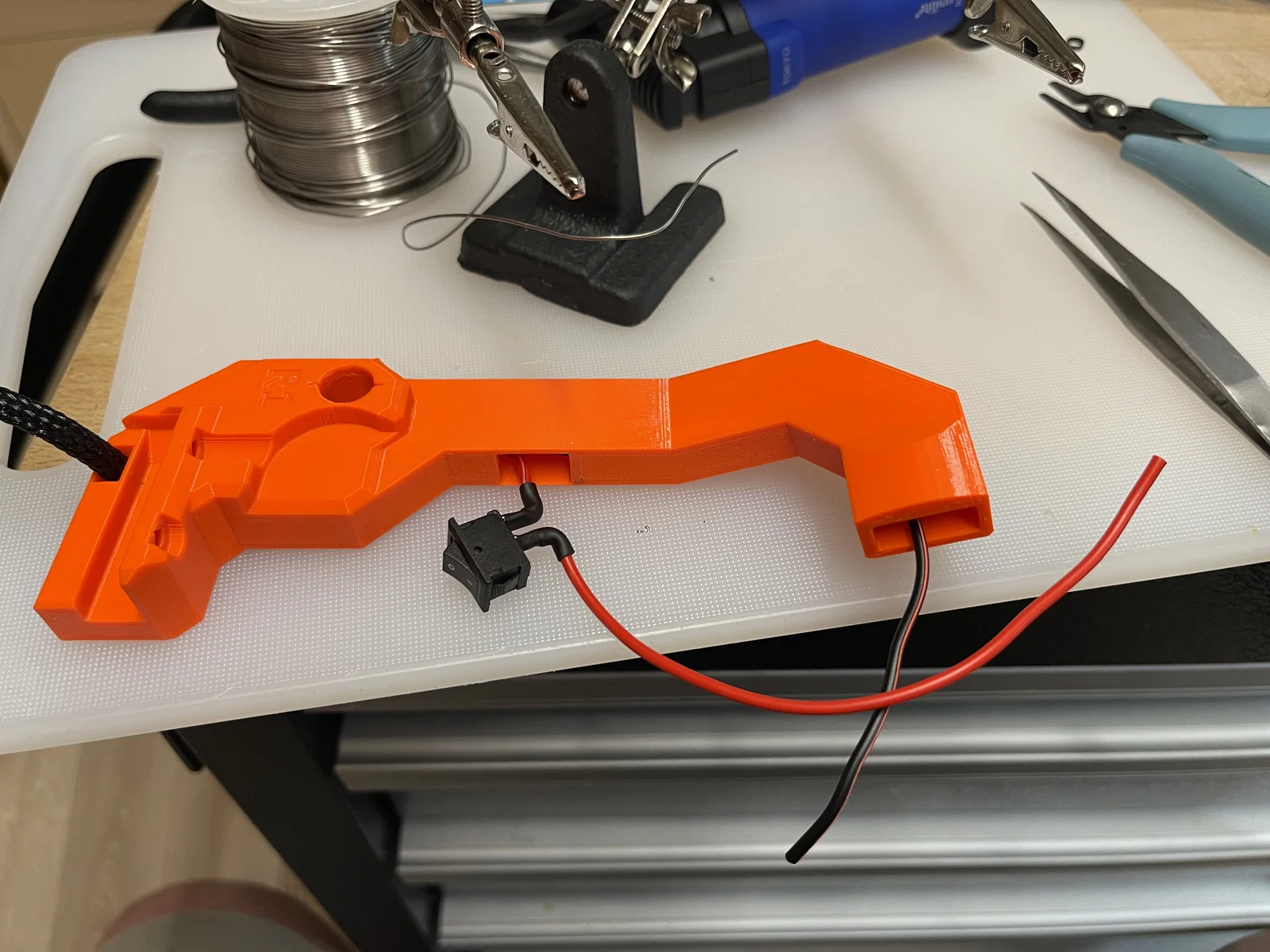

Nhờ một sợi dây/strip, mình luồn dây điện qua phần nhựa rất dễ, rồi gắn công tắc.

Cắt thanh profile LED và nắp kính (glass cover) kích thước 17x7 theo chiều dài 330 mm (33 cm).

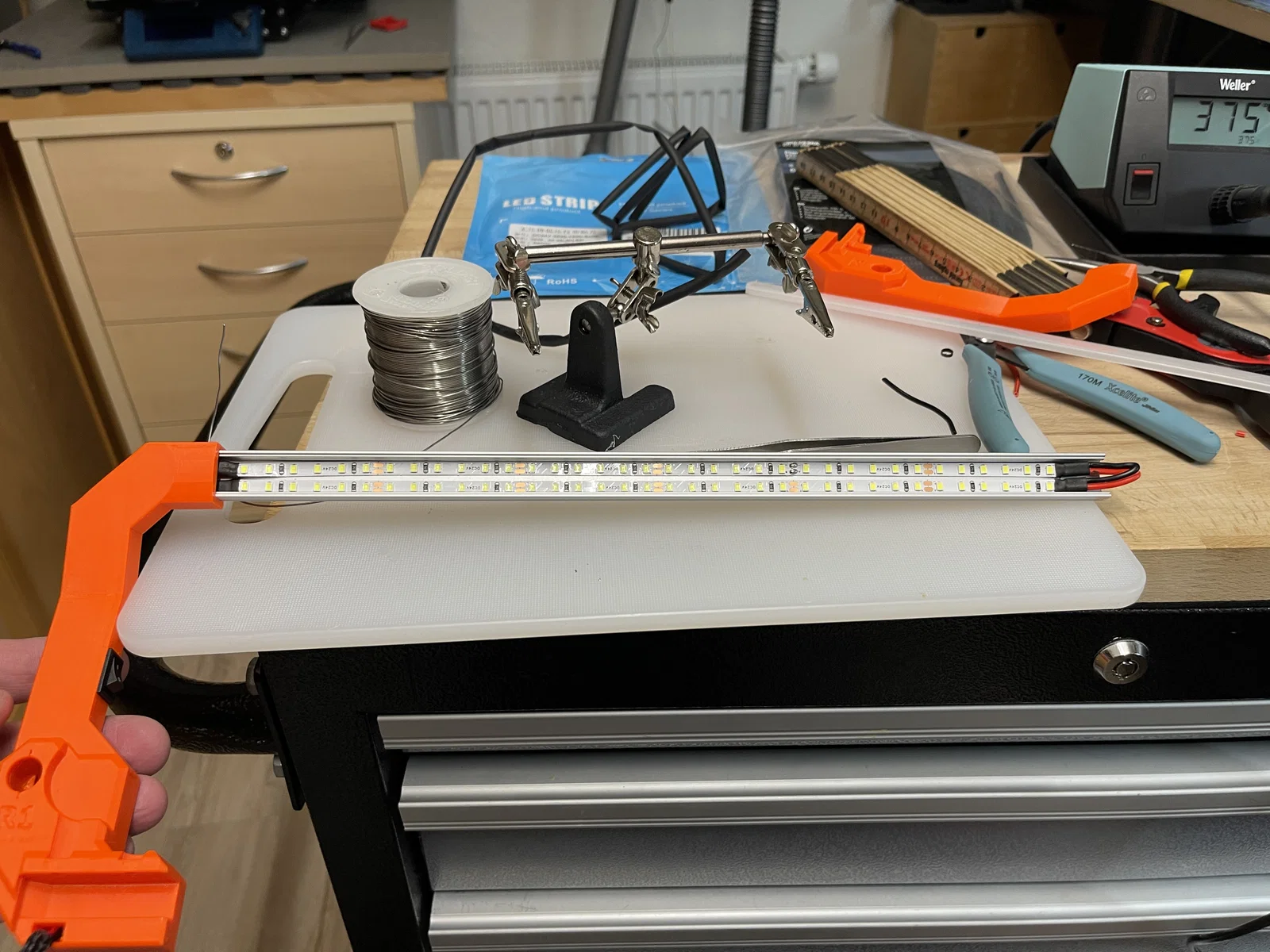

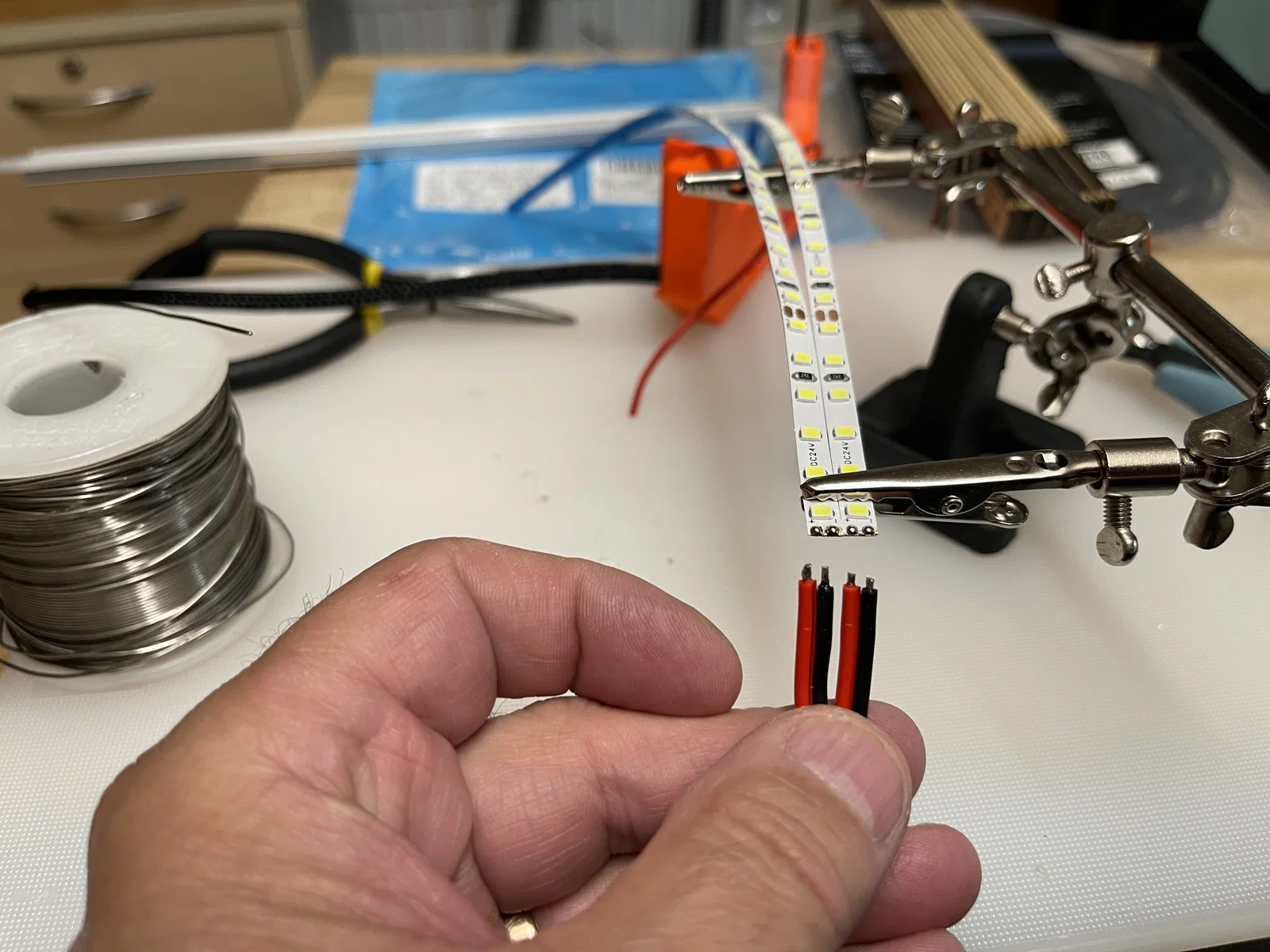

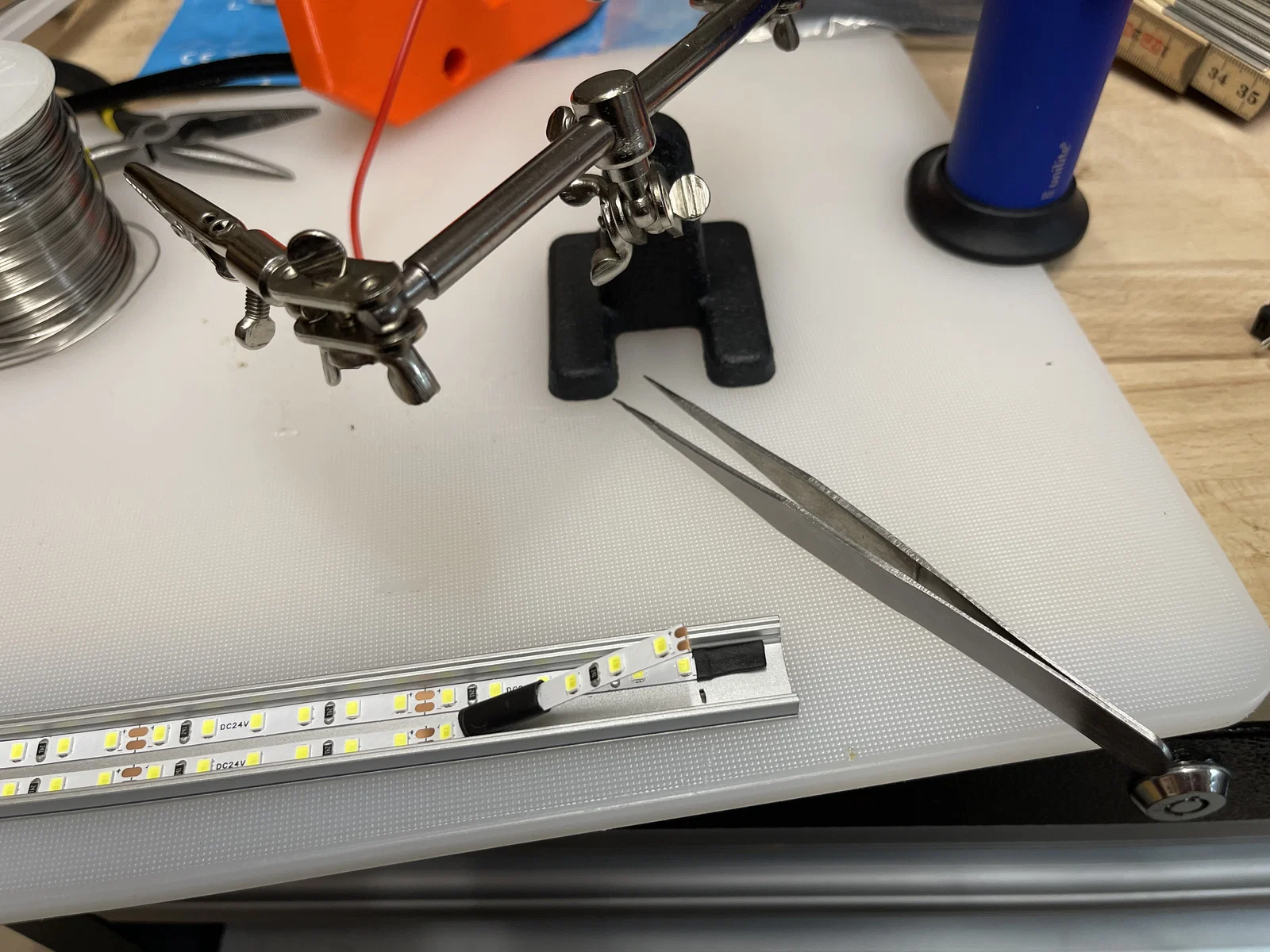

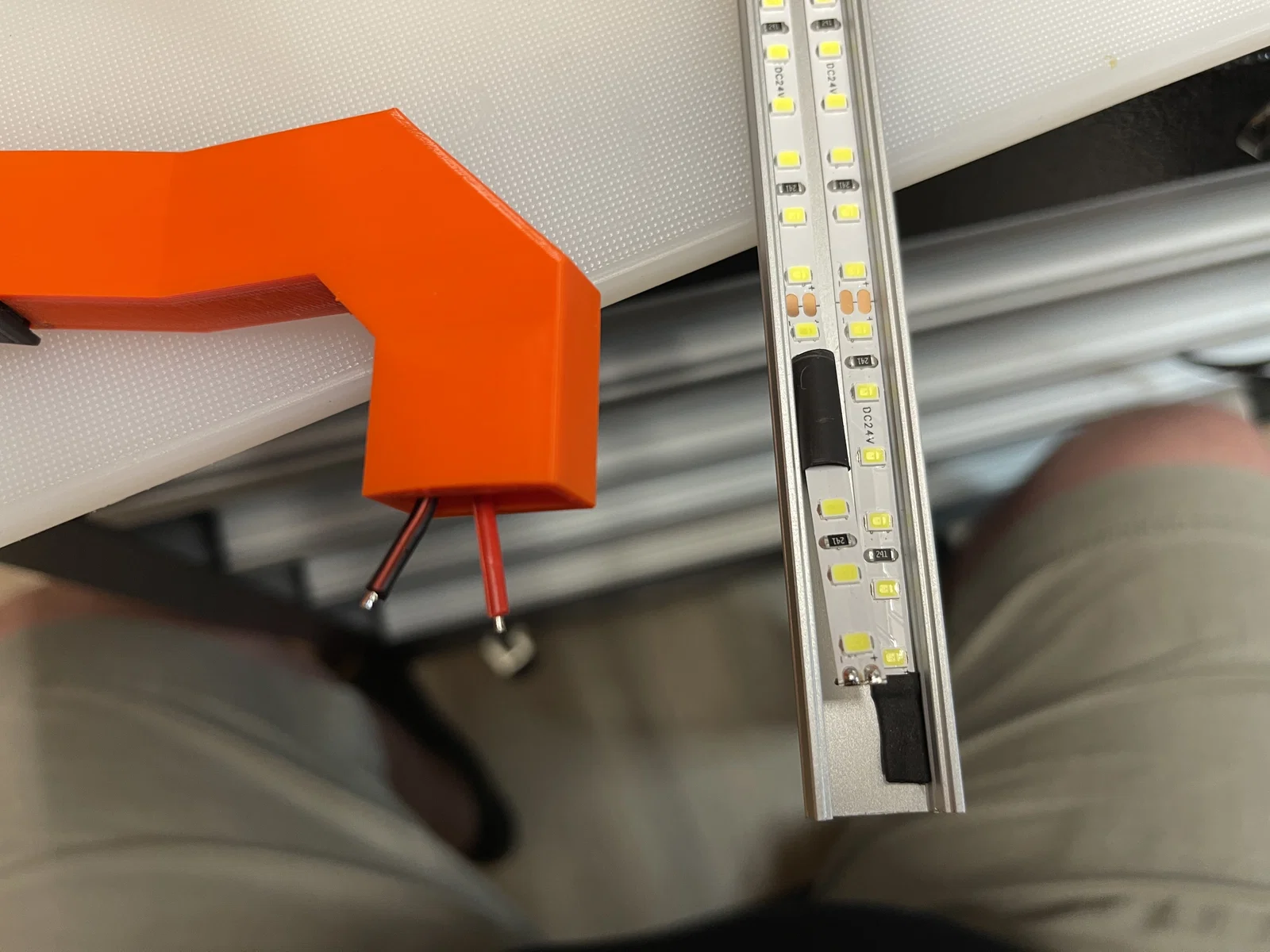

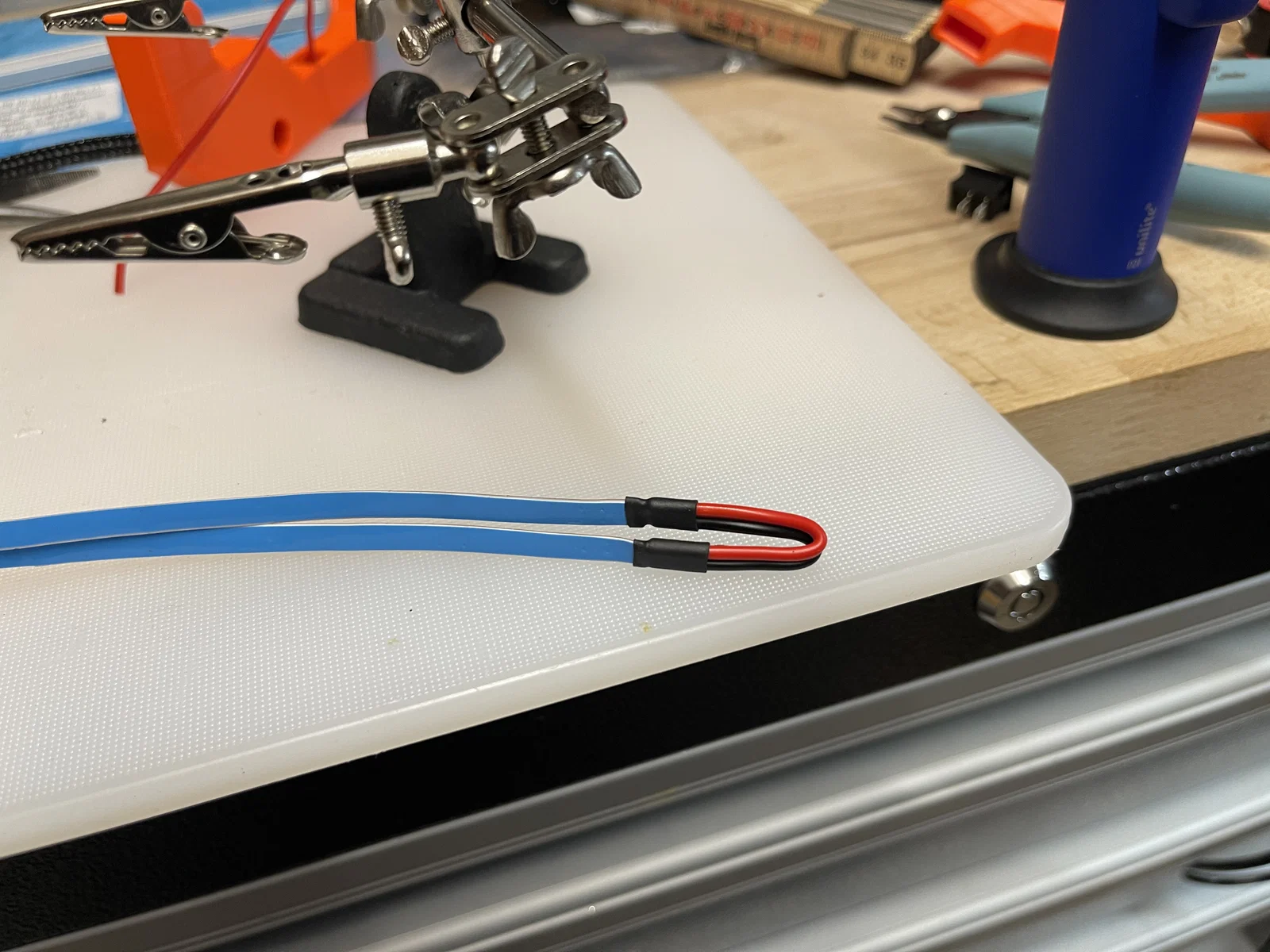

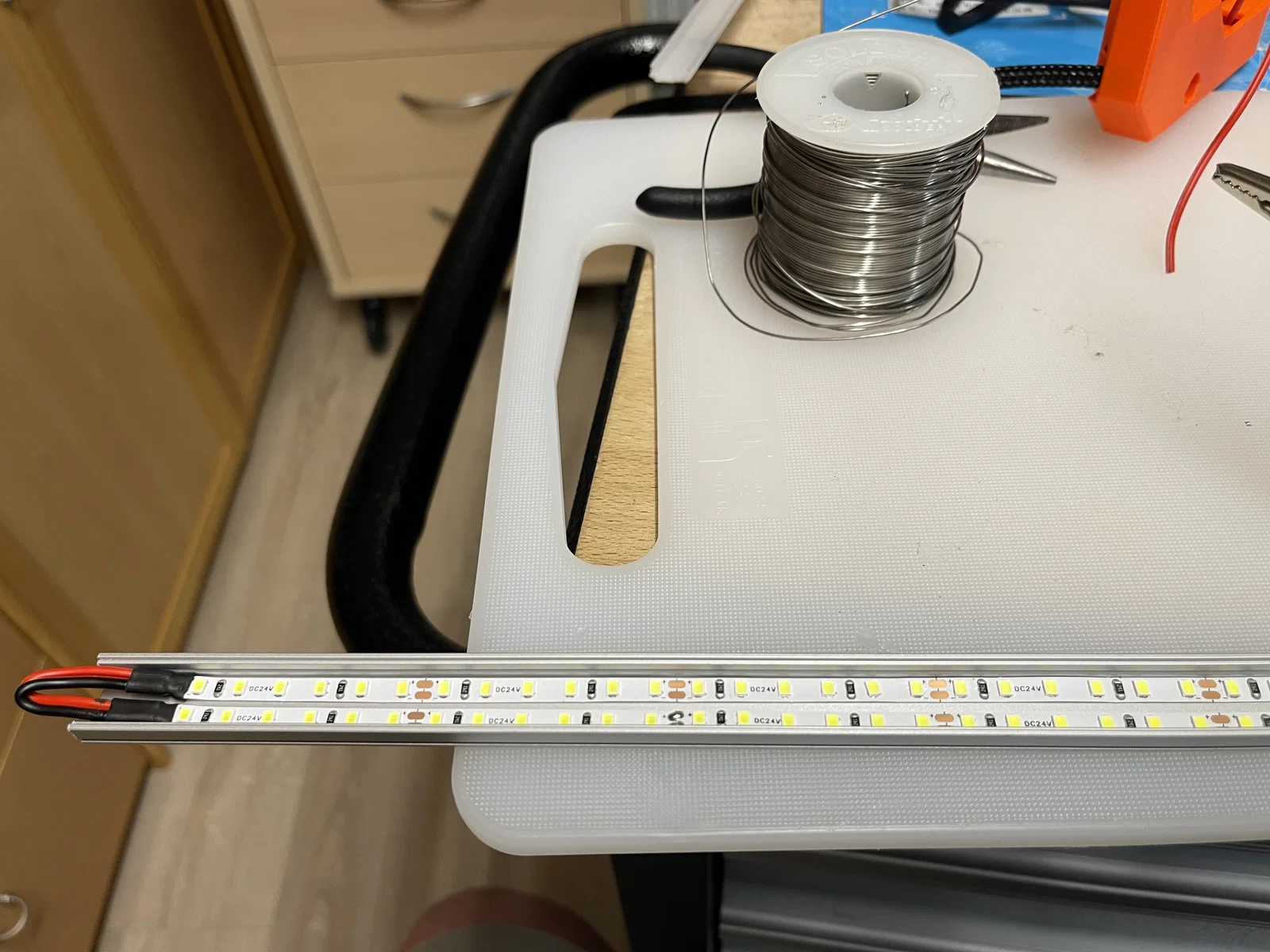

LED strip là loại mỏng 5 mm, dùng 2 đoạn 300 mm (30 cm). Nối chung lại: một đầu nối với một đoạn dây ngắn, đầu còn lại nối với dây đi từ công tắc. Mình bọc ống co nhiệt (shrink flex) cho tất cả dây và các đầu nối.

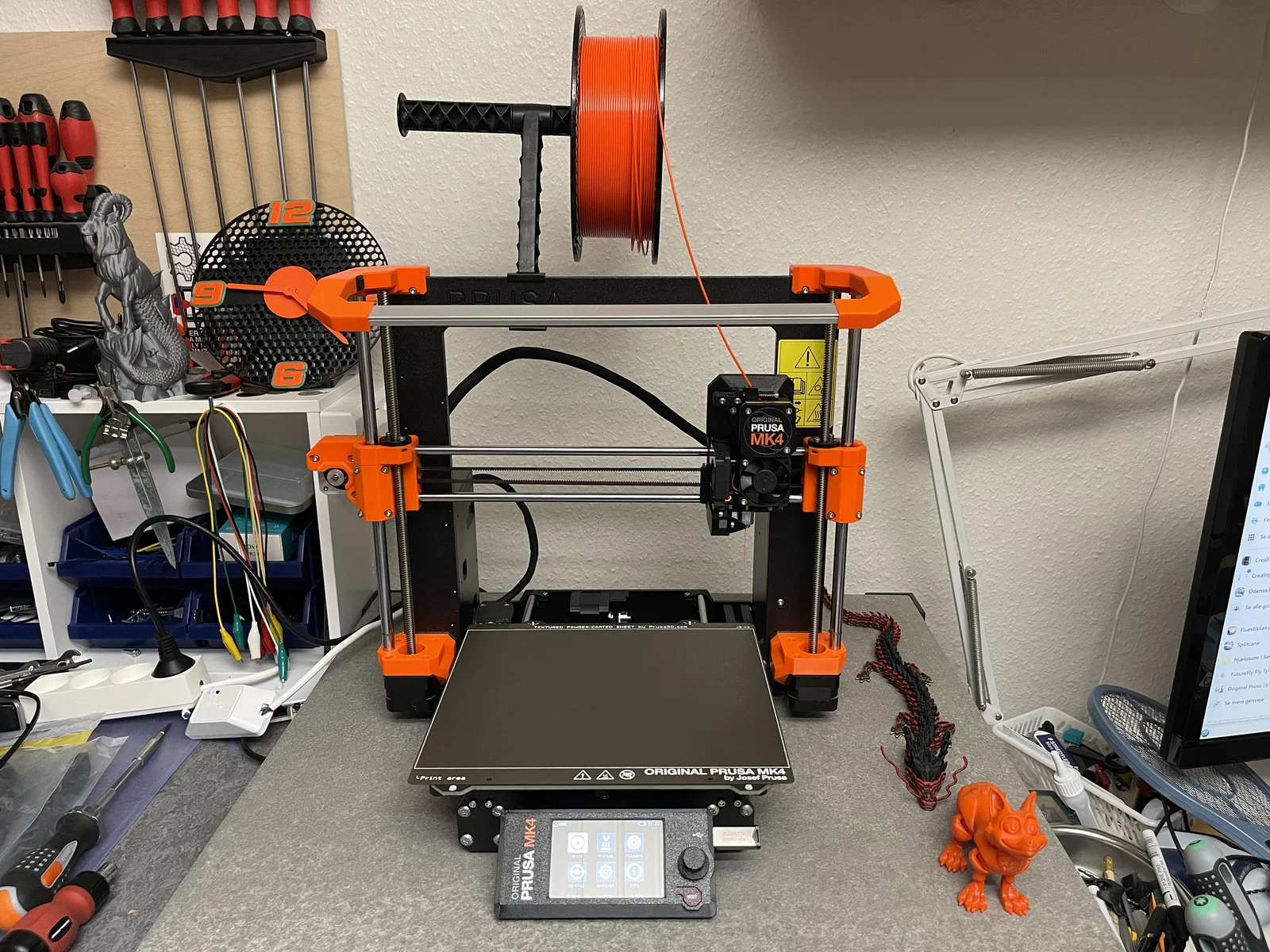

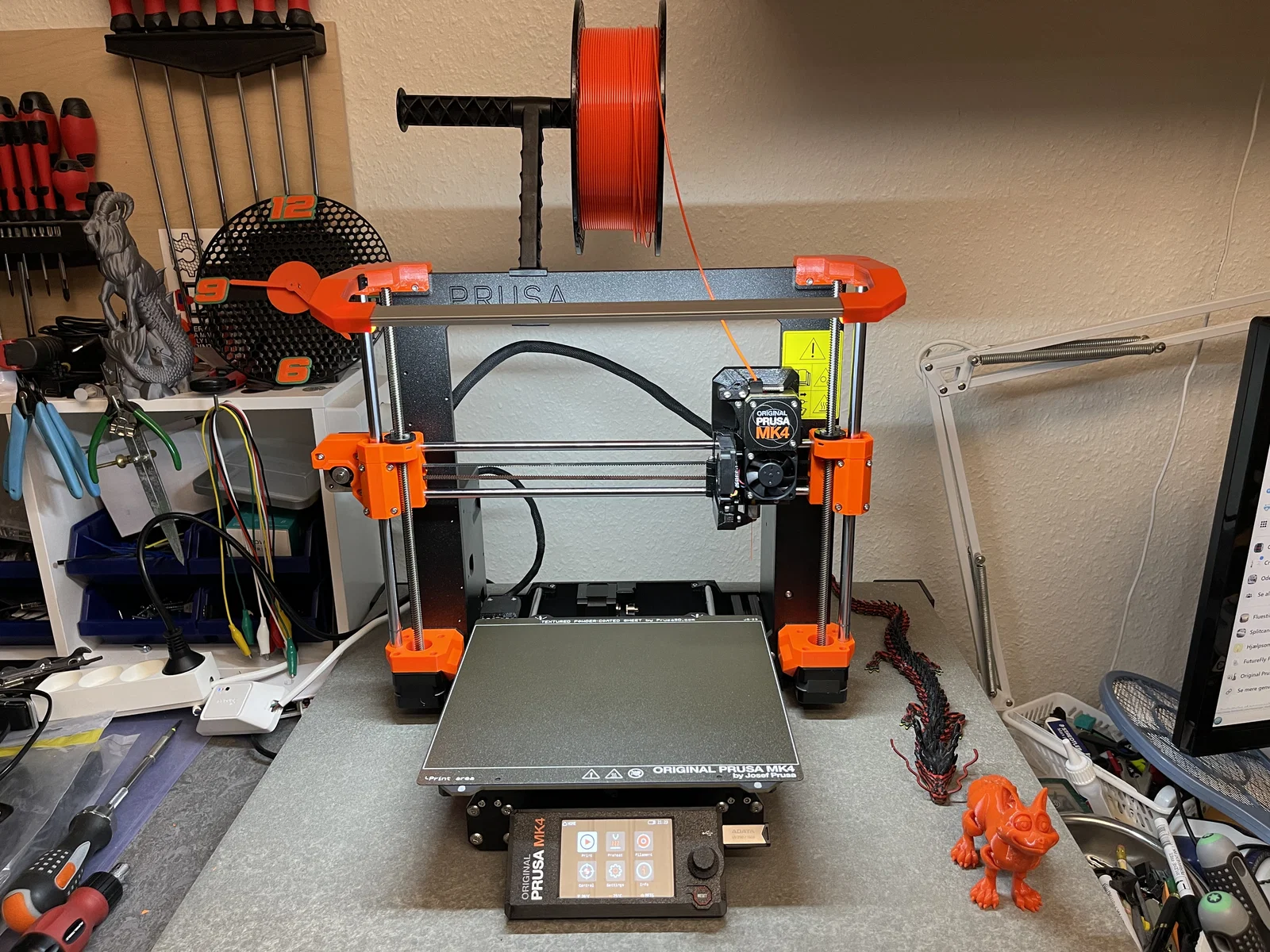

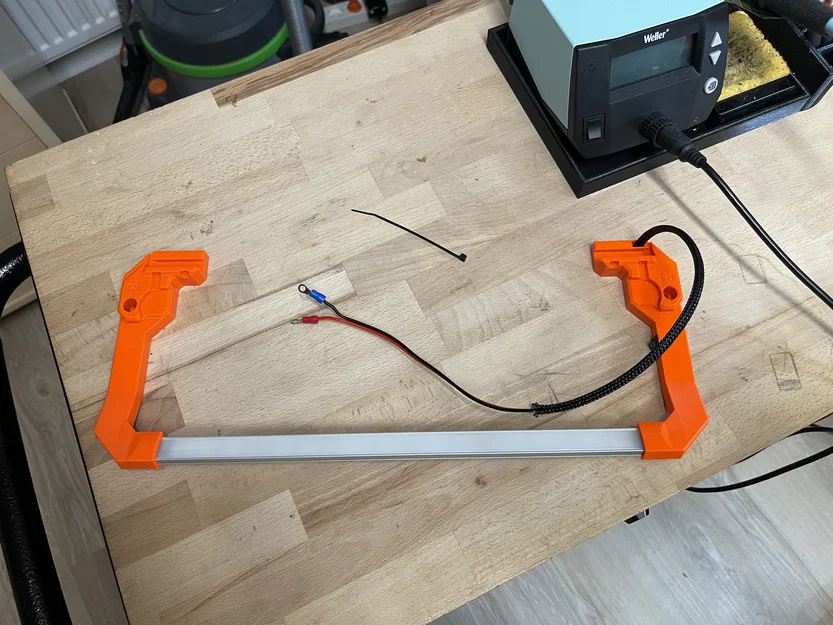

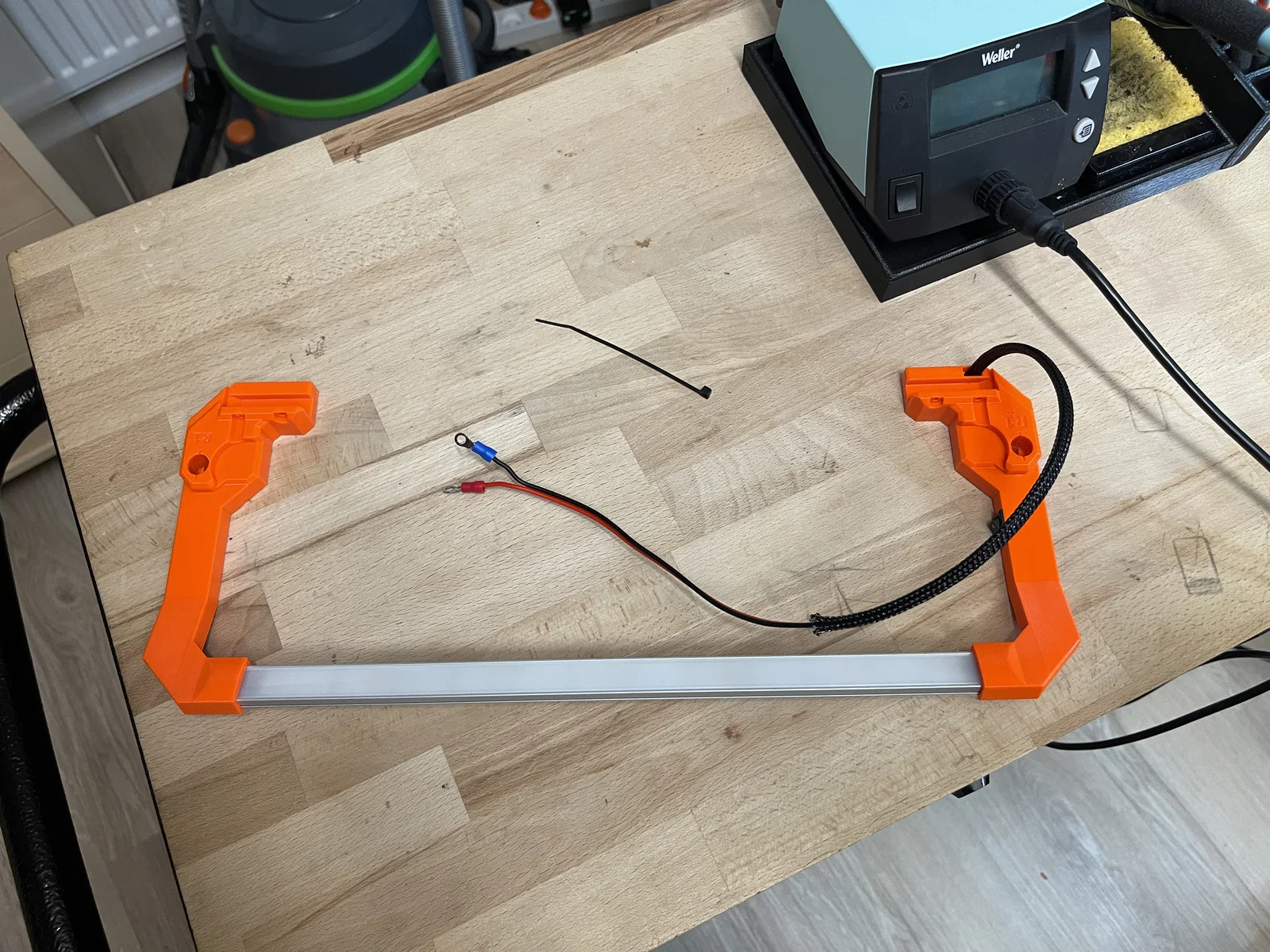

Thanh LED được lắp kèm glass cover rồi nhét vào phần nhựa, sau đó gắn toàn bộ lên PRUSA MK4.

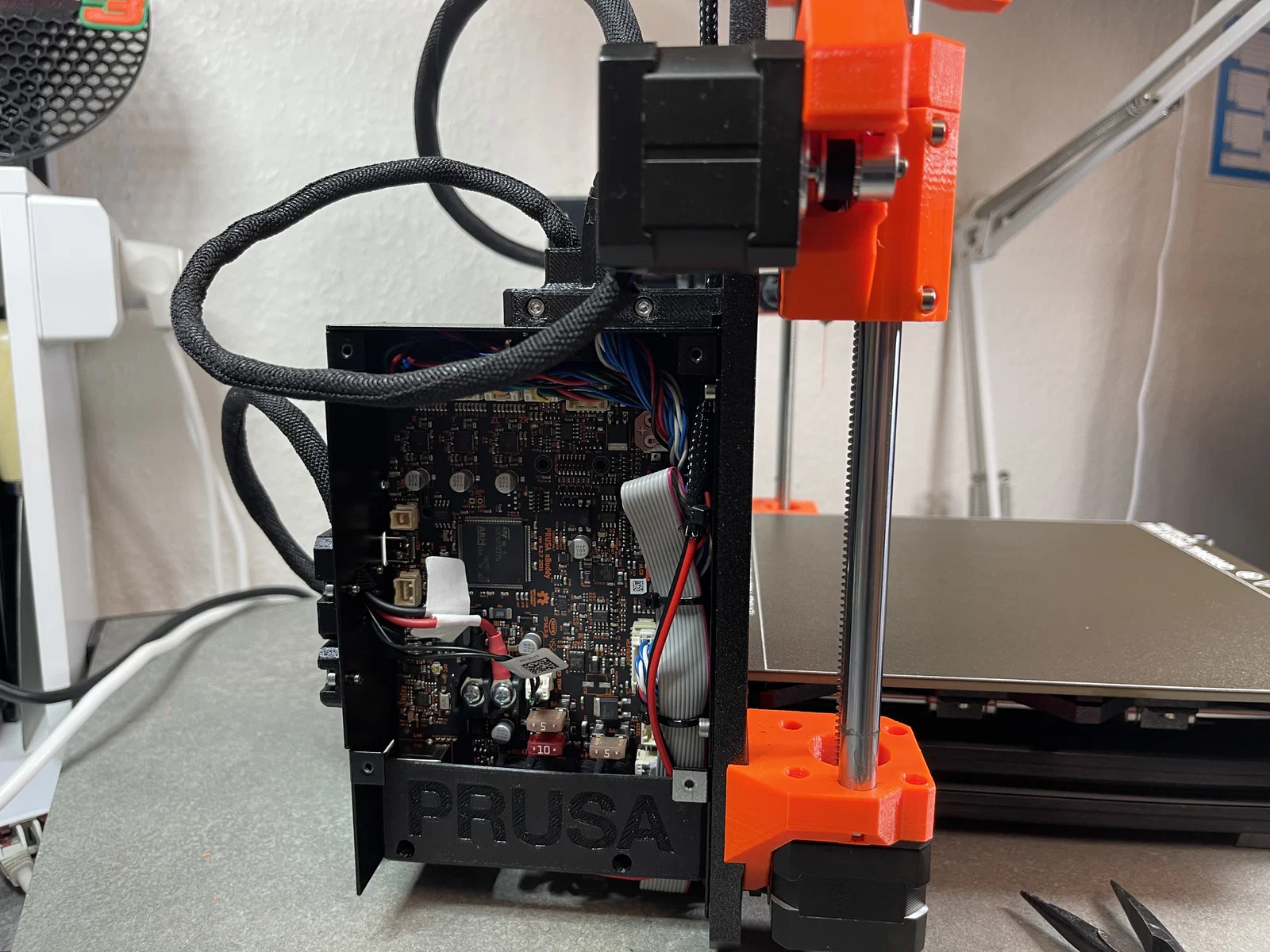

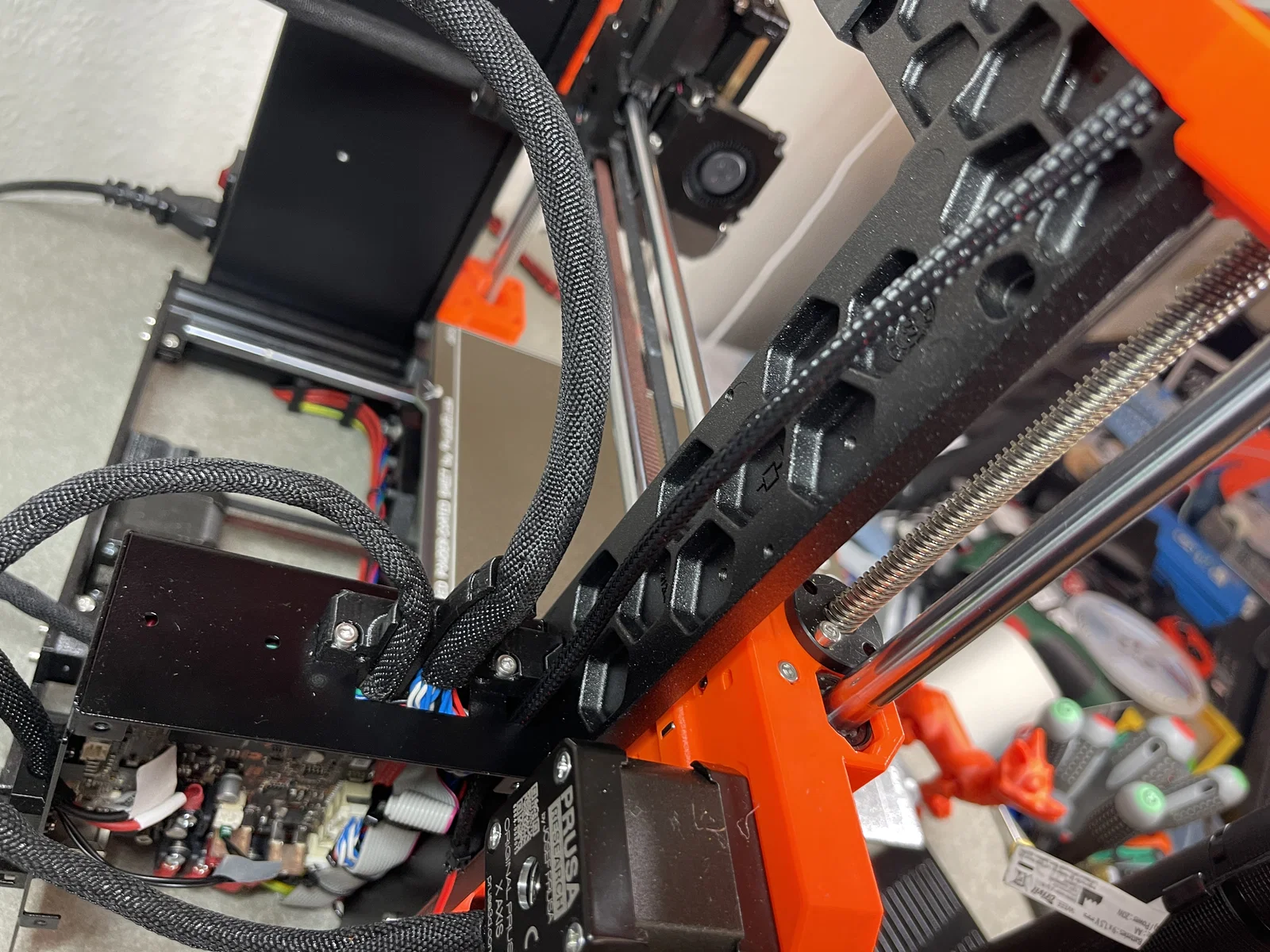

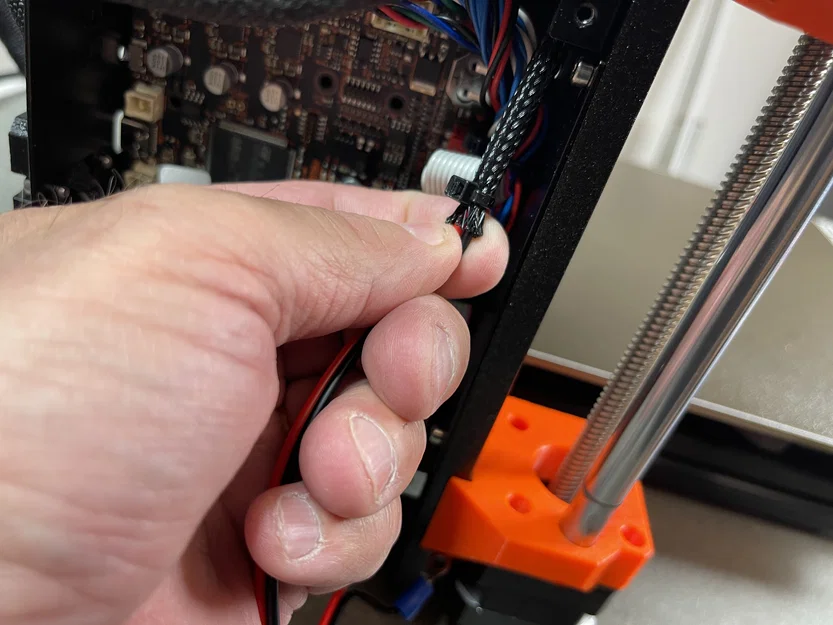

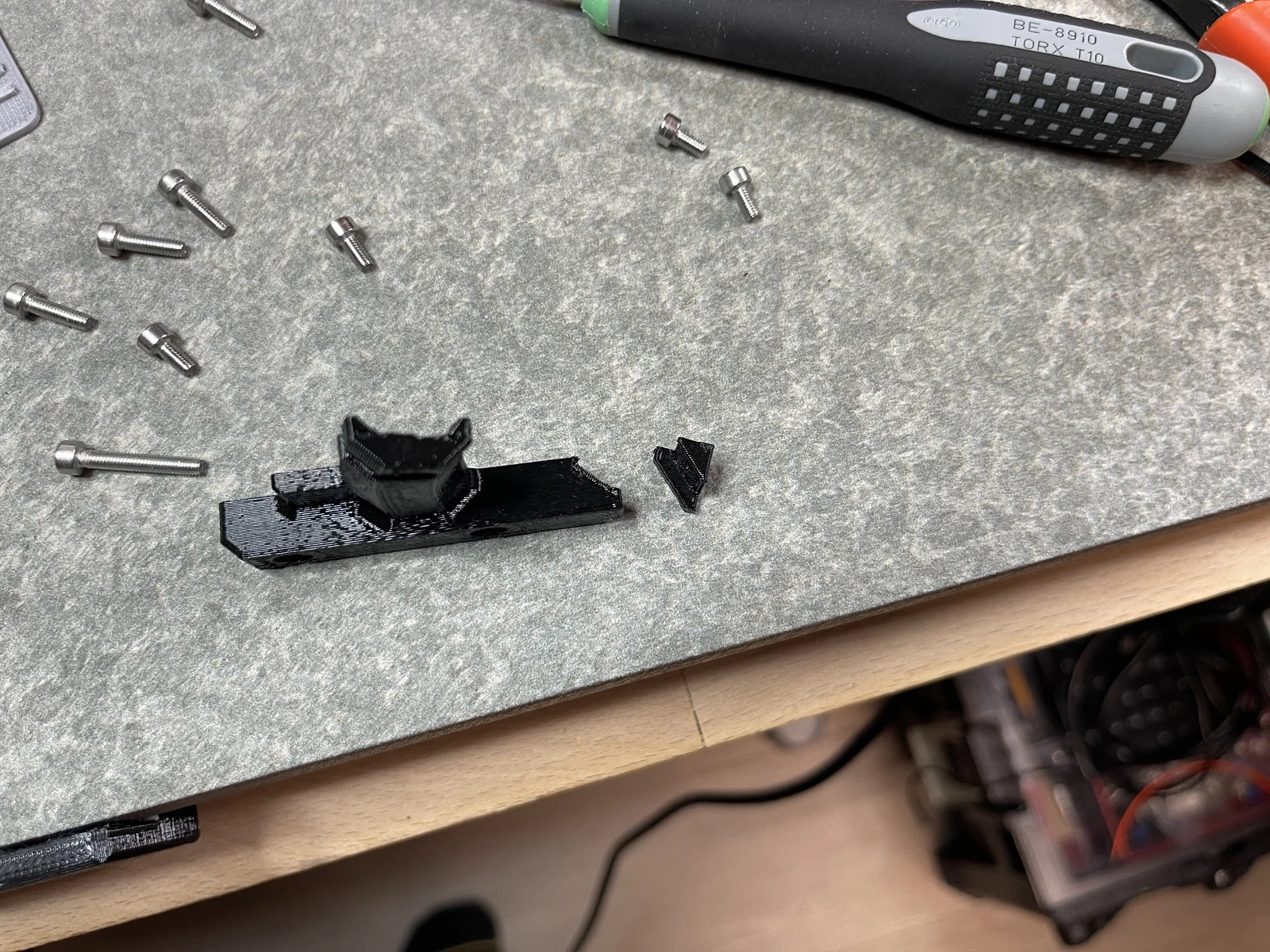

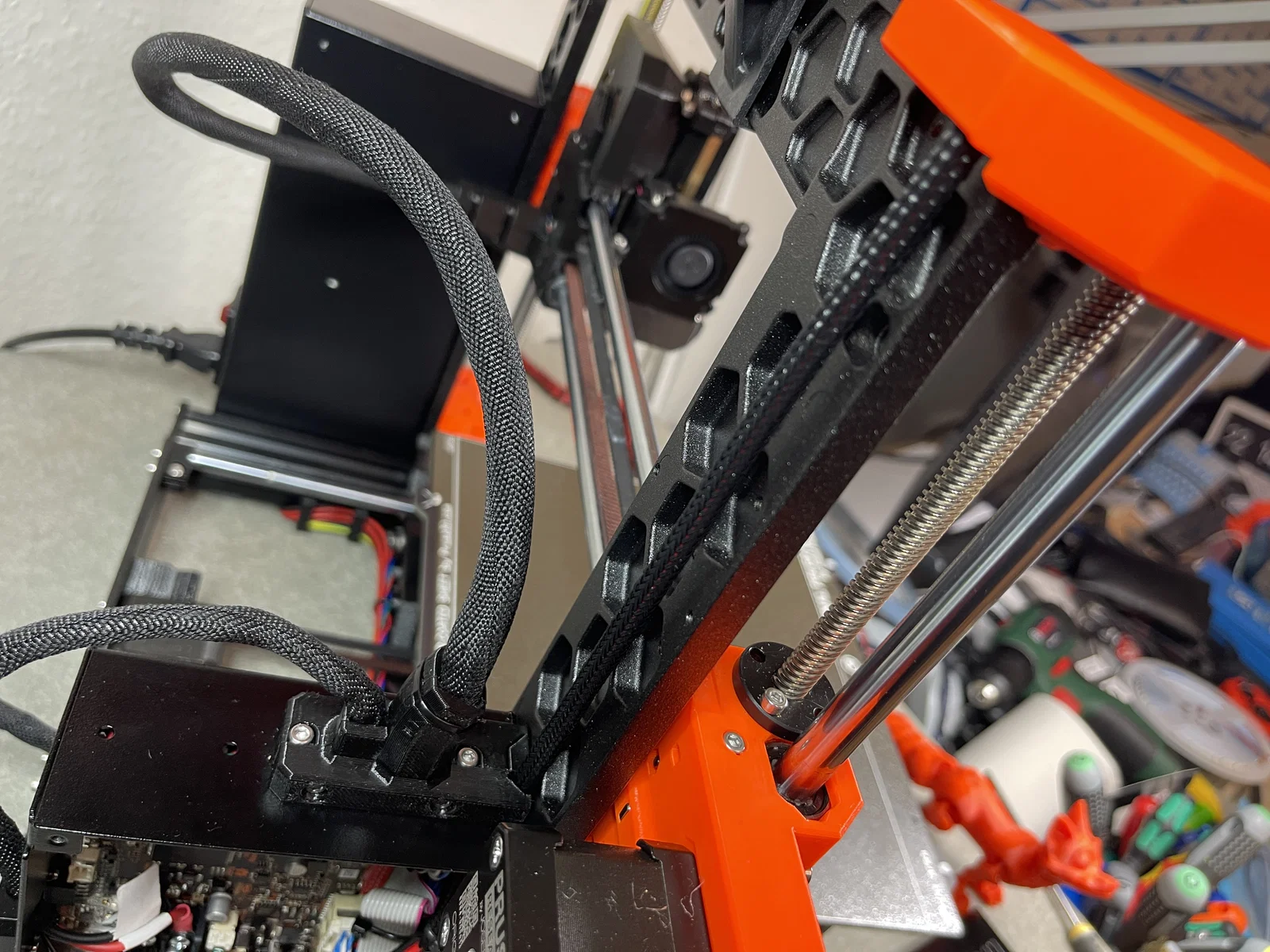

Ở phía trên của hộp (case) bo mạch chủ có một miếng nhựa được chuẩn bị sẵn để luồn dây.

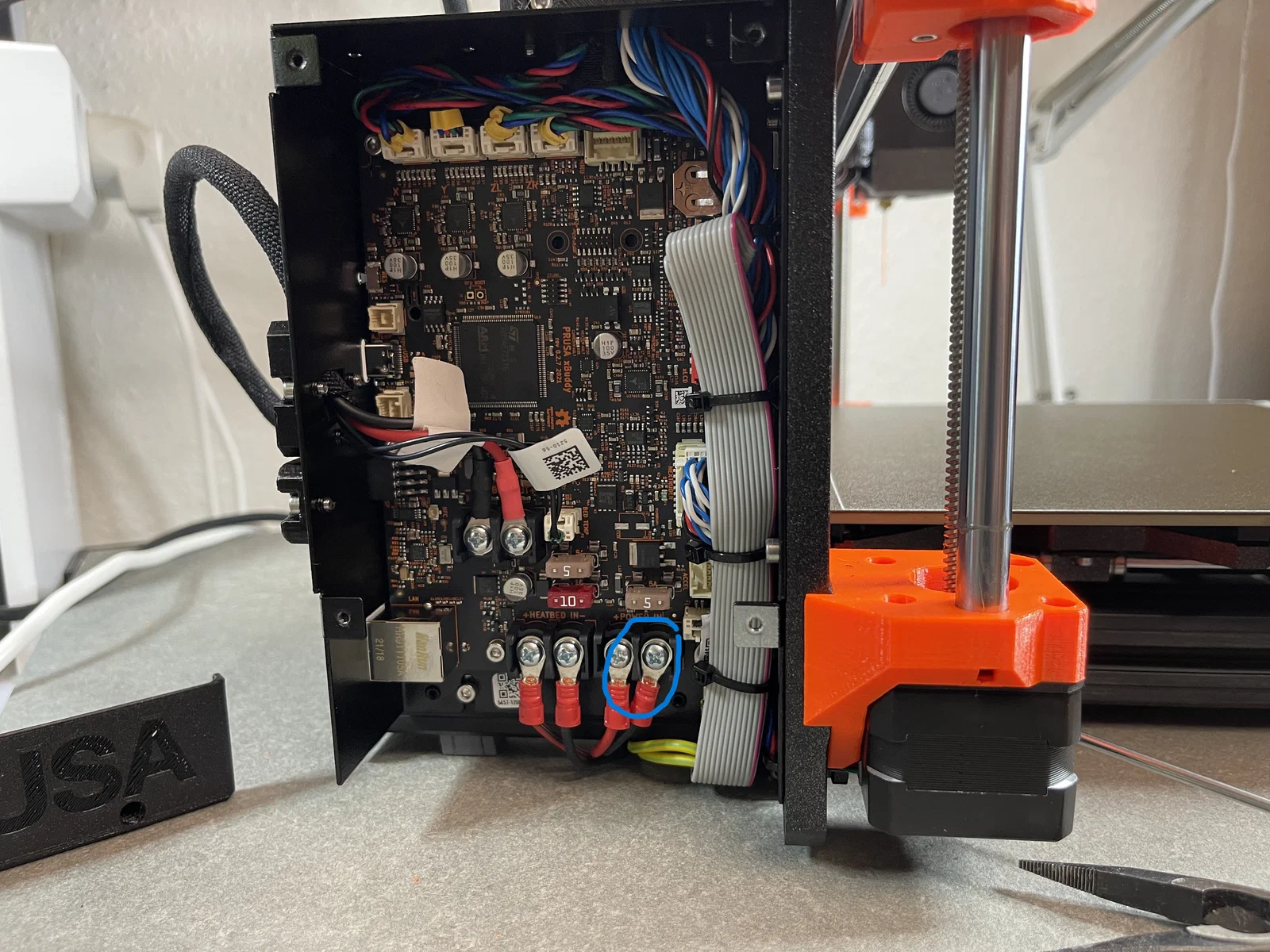

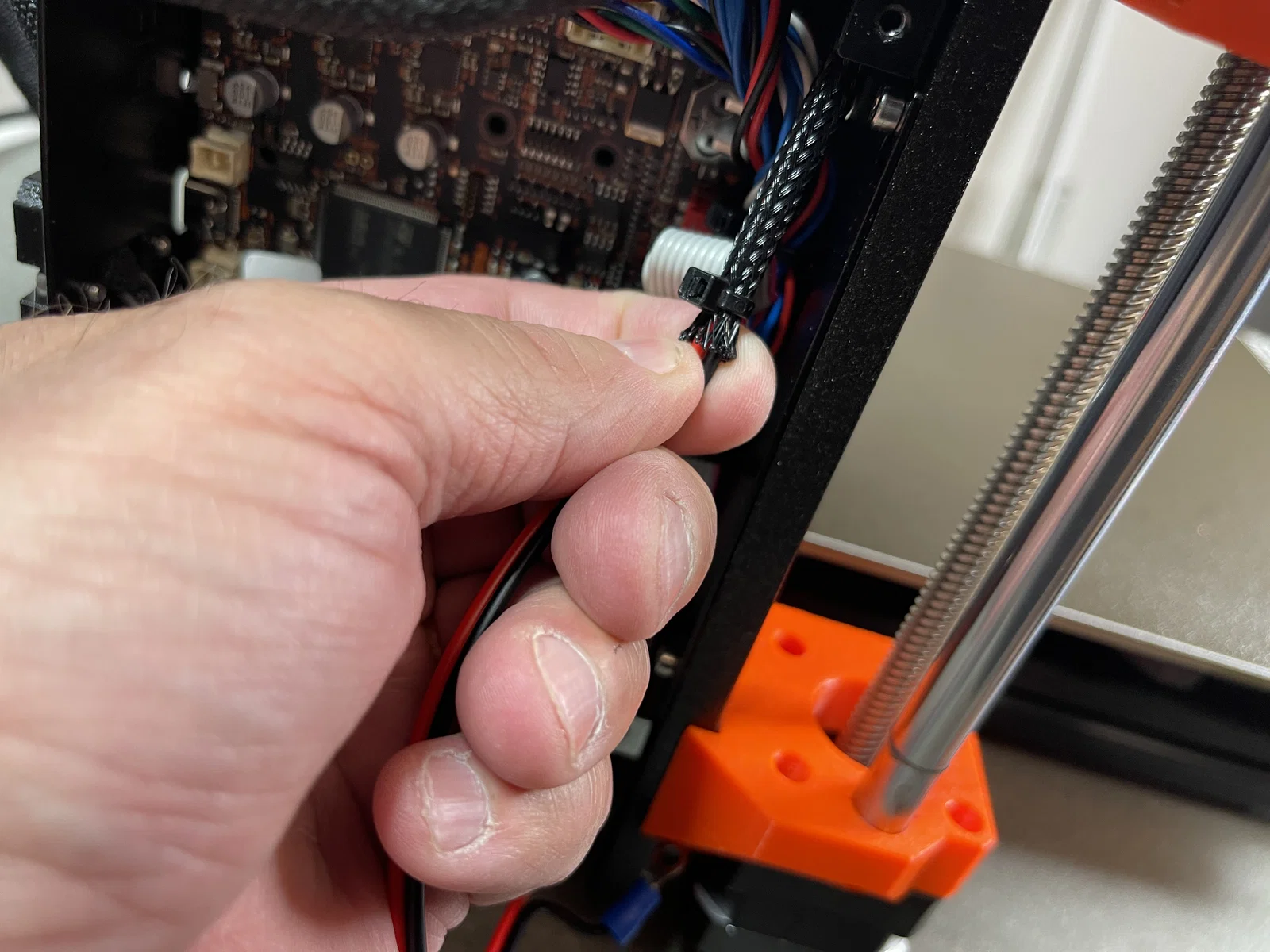

Ở đáy hộp có ngõ plus (+) và minus (-) từ bộ nguồn; LED light bar được đấu vào phía bên phải.

Danh sách vật tư và link:

Led Rail 17X7mm Length 330mm
https://www.billigvvs.dk/ledvance-flad-profil-4-paabygning-17-x-7mm-1-meter-2371639

Led Rail Glass Cover for Rail 17X7mm Length 330mm
https://www.billigvvs.dk/ledvance-cover-til-profil-1-meter-2340623

Led Strips Withe 6000K
https://www.amazon.de/-/en/dp/B09XMYPC54?psc=1&ref=ppx_yo2ov_dt_b_product_details

Switch ON / OFF
https://helmholt.dk/komponenter/kontakter/vippekontakter-m-spaderinaler/vippekontakt-1p-off-on-1a-250v-sort-138x9mm/H31913

Wire
https://helmholt.dk/p/h%C3%B8jttalerledning-2-x-25mm-cu-r%C3%B8d-sort-metervare/H11634

Ring Cable shoe blue and red
https://helmholt.dk/search?q=Ringkabelsko%20

Hilsen

Leif Lumby Henriksen
Odense3D:
https://www.facebook.com/groups/2911561982402973
