Làm mát chủ động cho Flsun V400 (quạt 120mm)

Có thể dùng không cần quạt, chỉ gắn 2 bên hông thôi (luồng gió thụ động).

Mình cần một cách tốt hơn để làm mát máy in trong phòng không có máy lạnh, vì các miếng nâng thông gió thụ động mình dùng trước đó (xem tại Passive vents) không hiệu quả lắm trong việc đưa không khí tươi vào không gian bên trong.

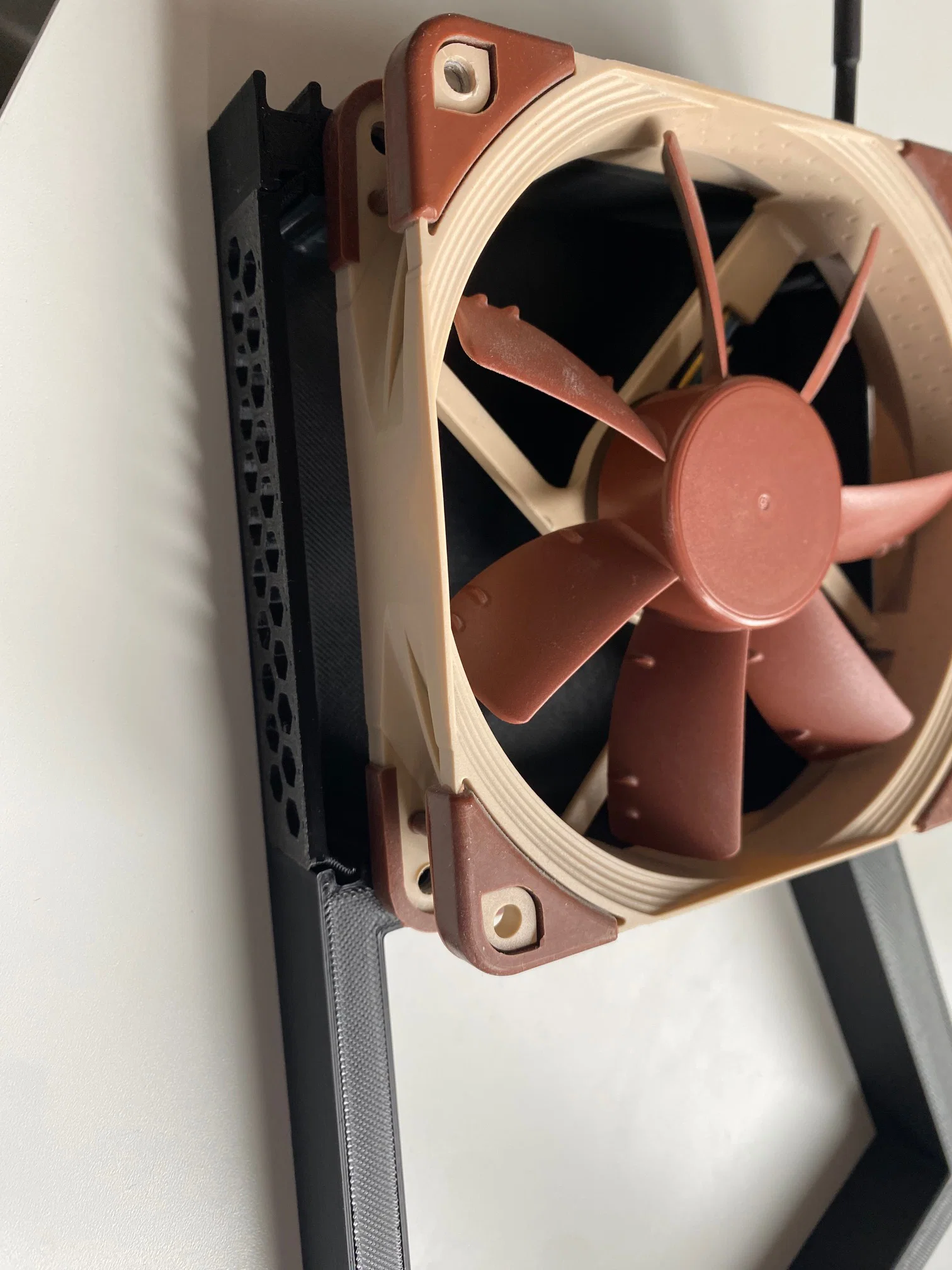

Để xử lý chuyện này, mình thiết kế một mẫu có gắn thêm quạt mình đang có sẵn, là quạt PC tiêu chuẩn của Noctua. Dù chưa phải hoàn hảo, nhưng chạy rất ổn và êm.

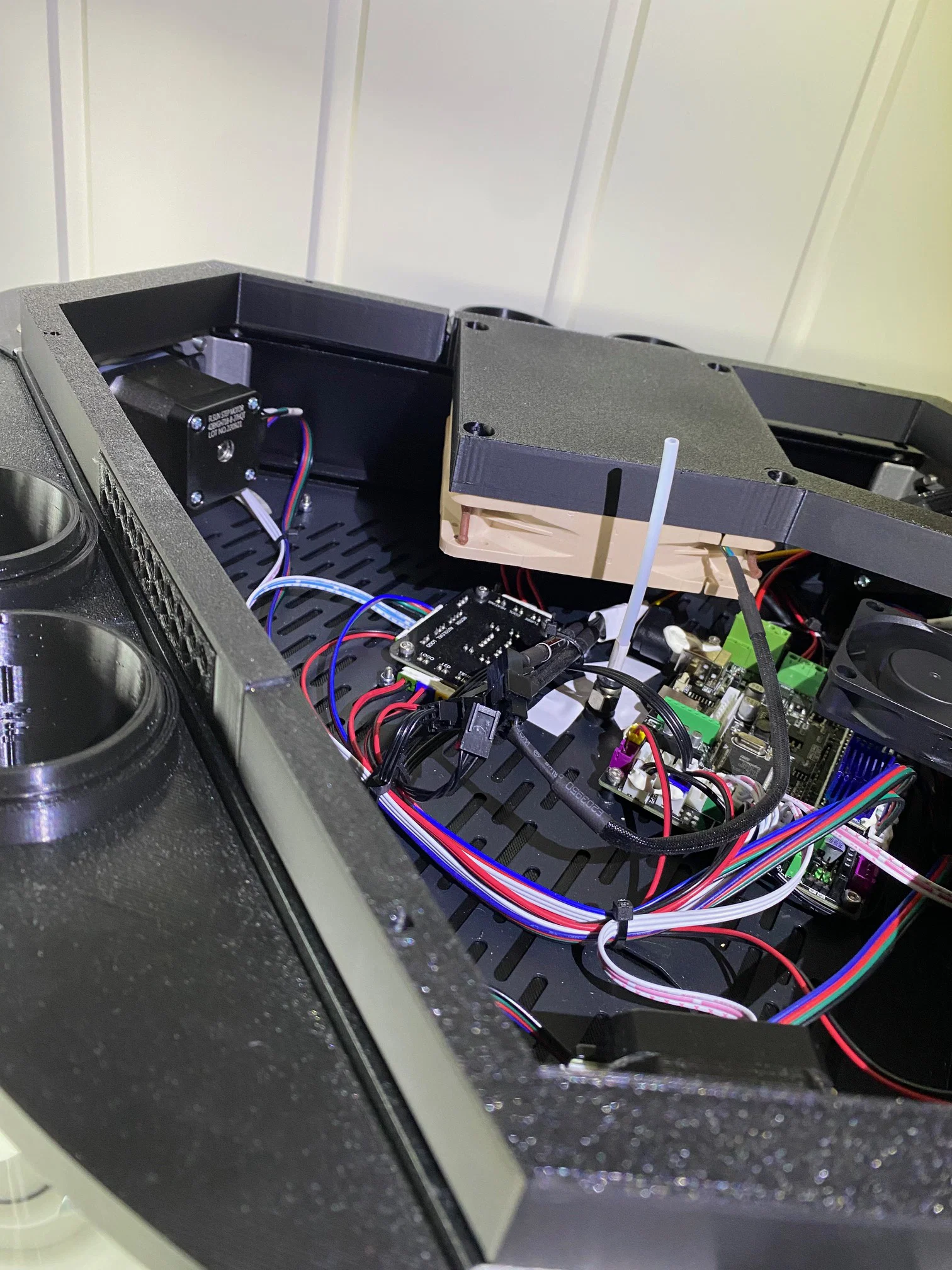

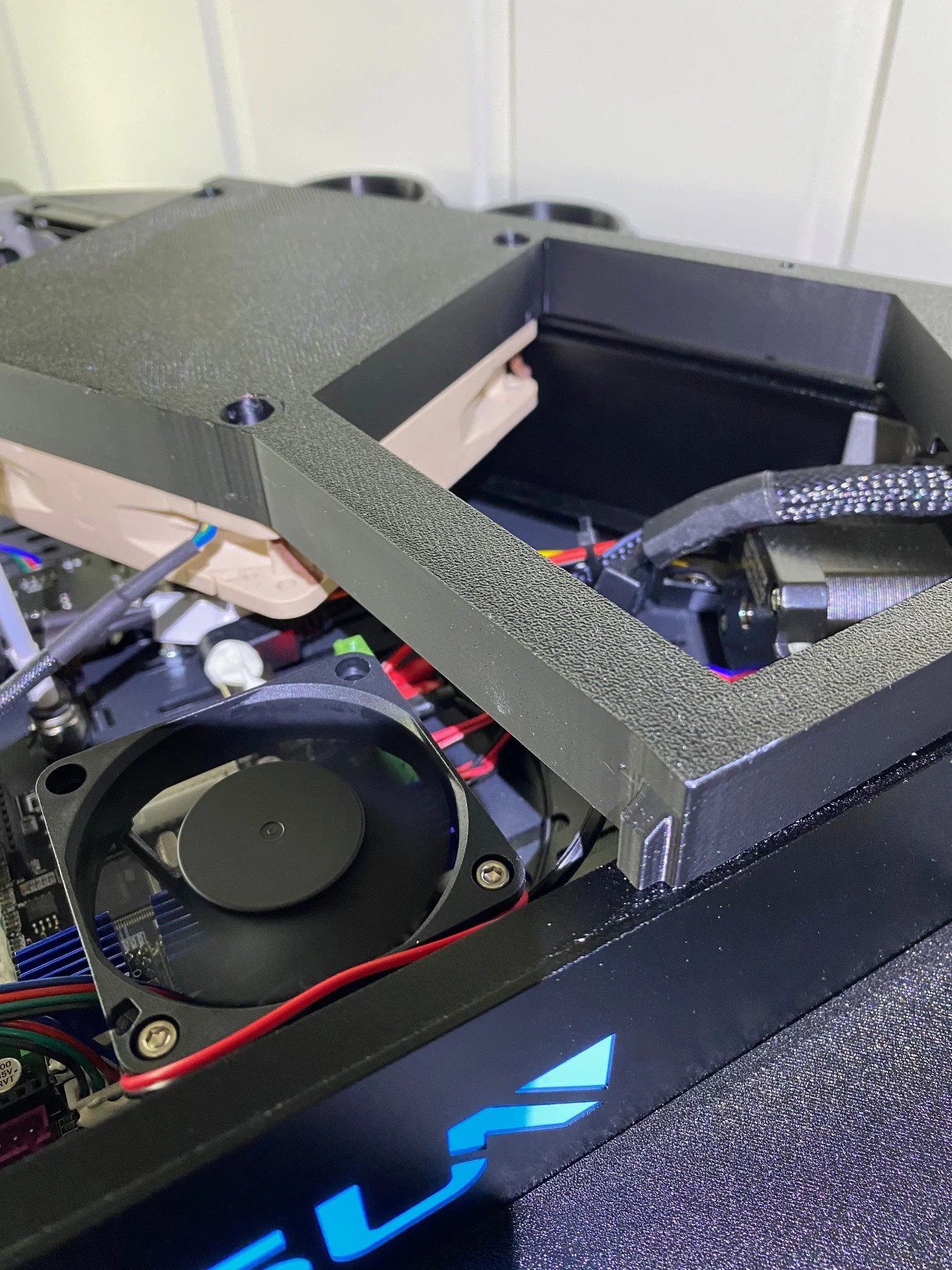

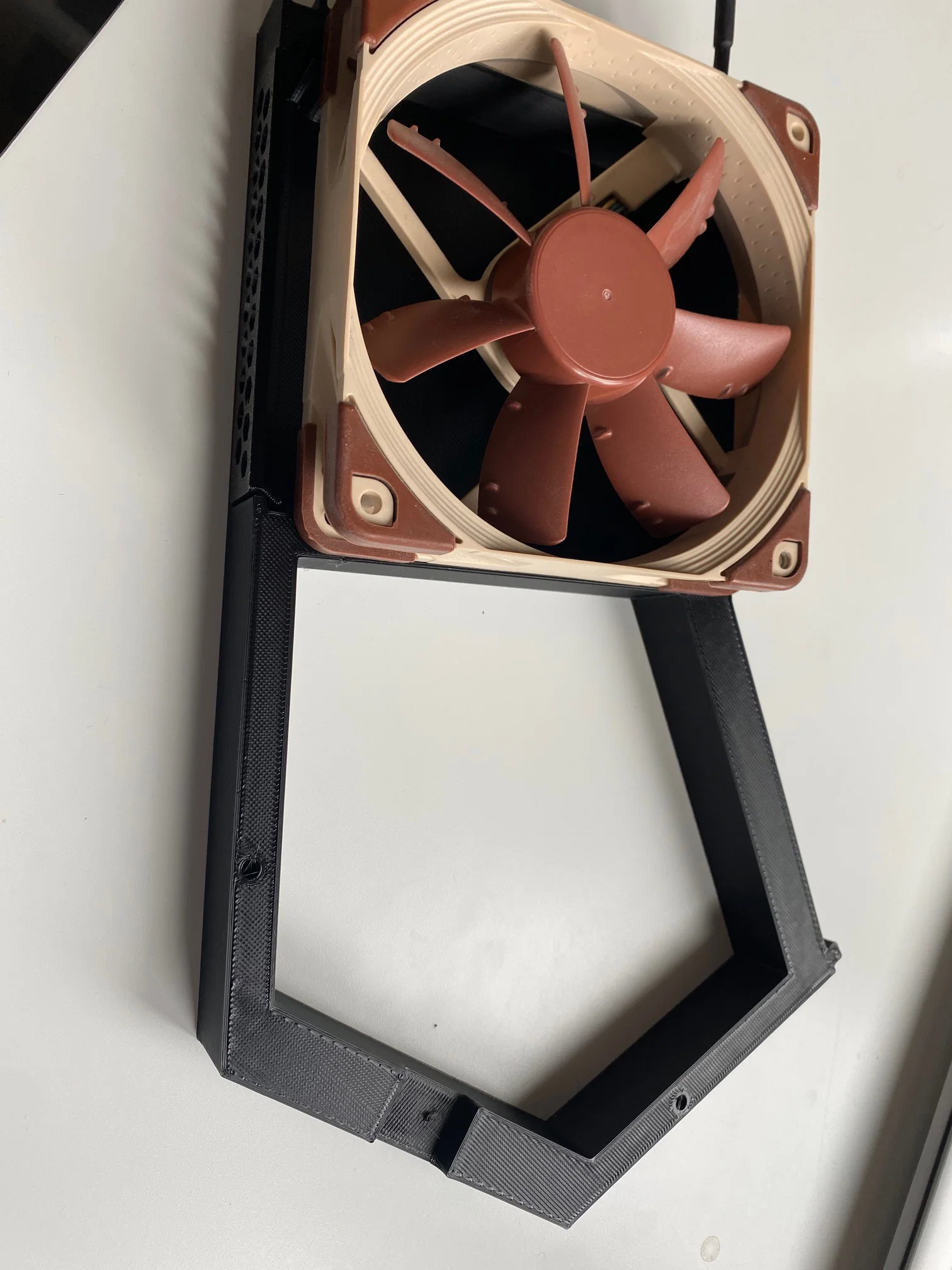

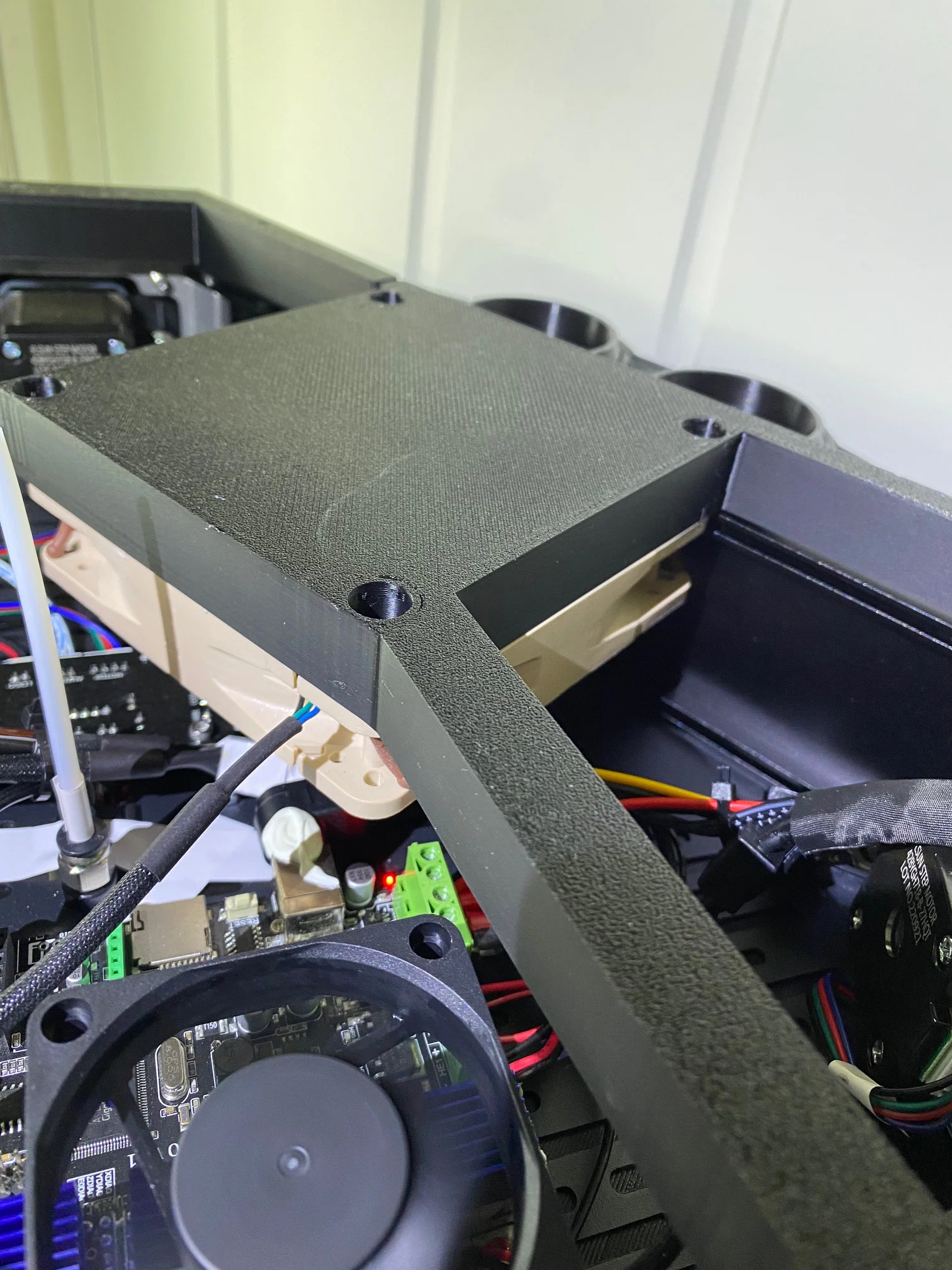

Quạt được gắn ở một bên hông máy (phía trên bo mạch phía trước không đủ chỗ), và sẽ hút không khí nóng ra khỏi khoang kín (không khí sẽ được hút vào từ phía trước và phía trên chỗ quạt nhỏ đang làm mát bo mạch).

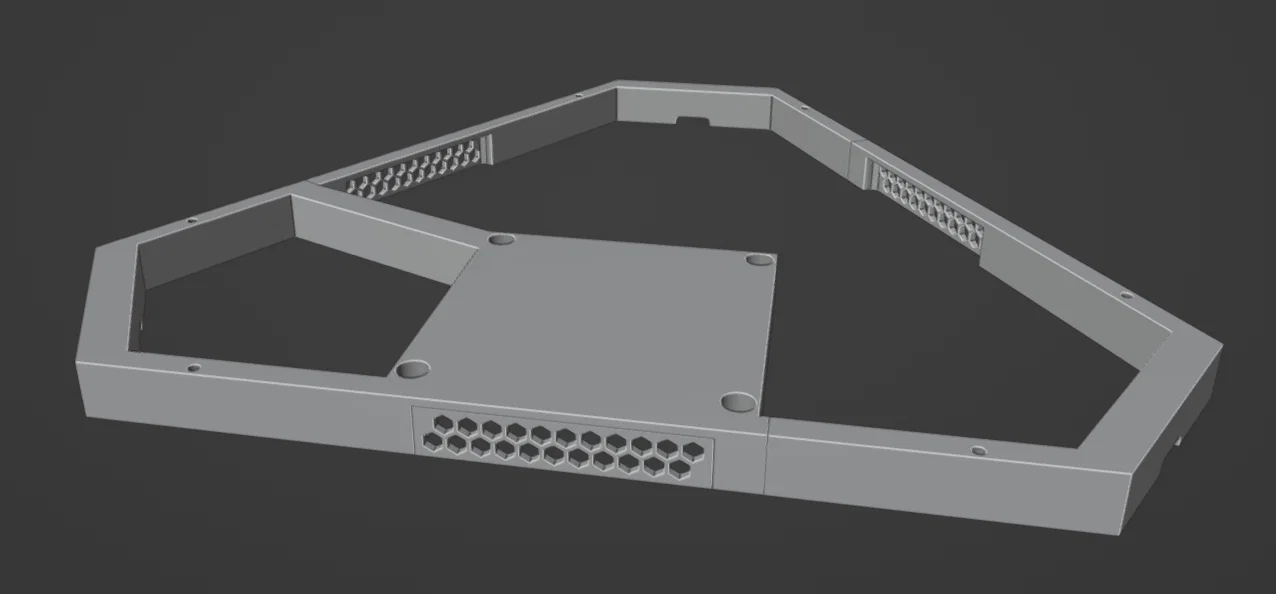

Tất cả các mặt của bản mod đều được thiết kế để in úp xuống mà không cần support. Khuyến nghị in các tấm grille thông gió với mặt trước úp xuống và không dùng support.

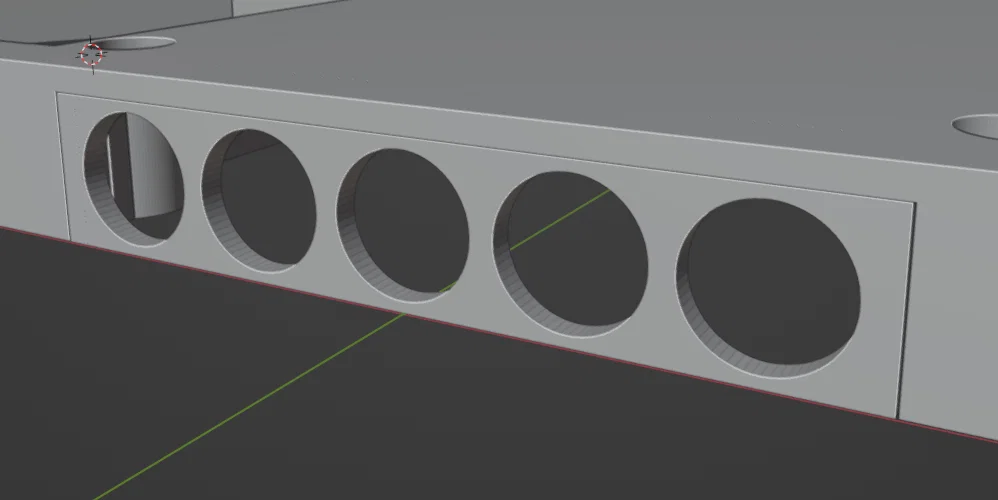

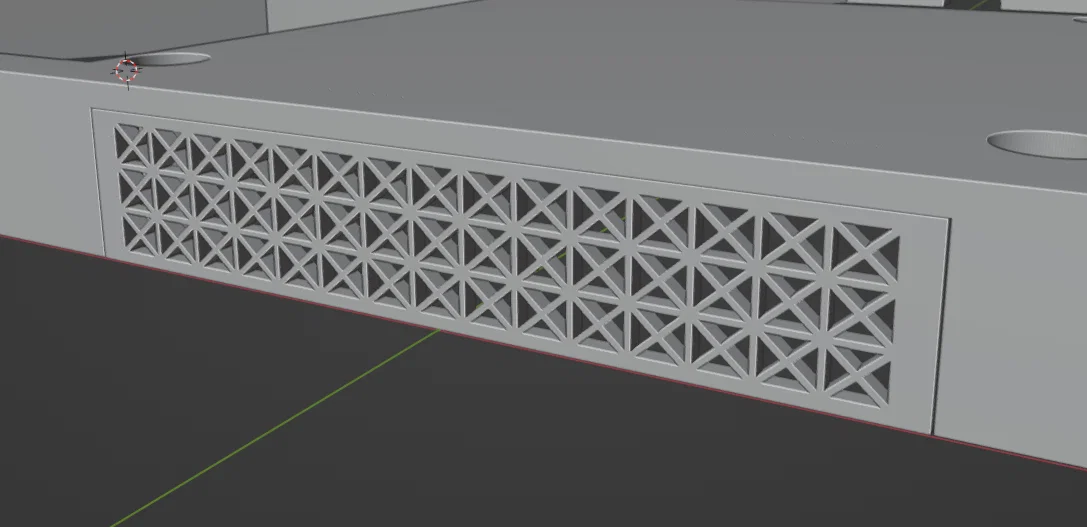

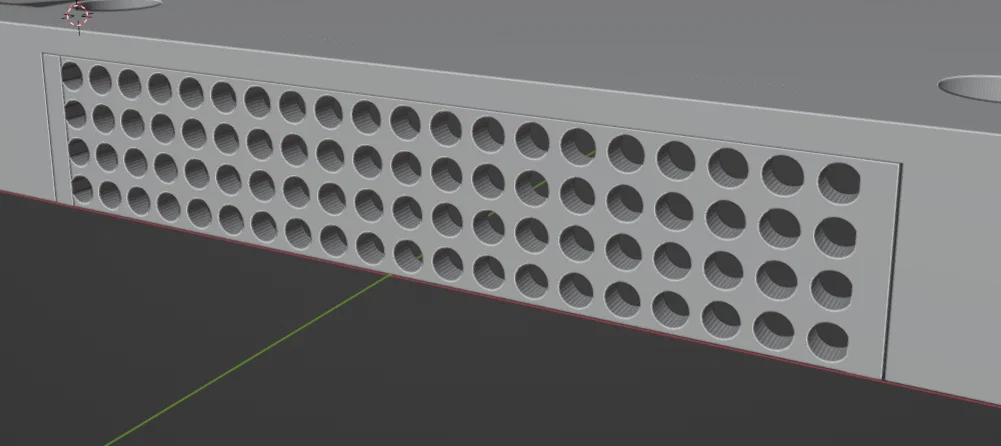

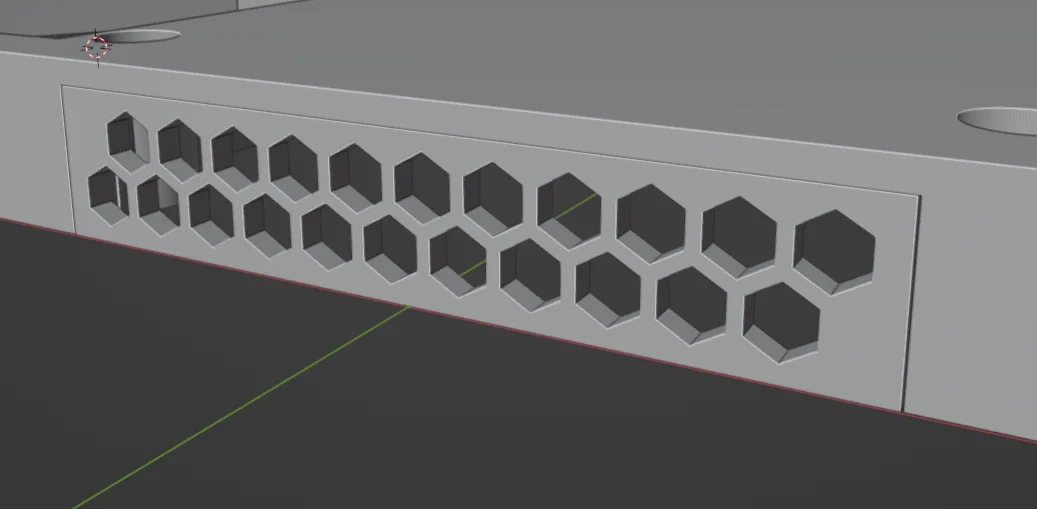

Ngoài các mẫu vent đã cung cấp, bạn có thể dễ dàng tạo thêm các thiết kế khác vì có sẵn các khe phù hợp để lắp. Mỗi bên hông cũng có một rãnh bắt để đảm bảo chắc chắn khi lắp đặt.

Kết quả trên máy của mình là nhiệt độ MCU thấp, và khả năng làm mát stepper drivers cải thiện rõ rệt (quạt zin giờ có thể thổi bằng không khí mát hơn). Stepper motors cũng mát hơn nhiều so với trước.

In ấn:

Tất cả chi tiết đều vừa với bed của V400.

In các bên hông theo kiểu úp xuống

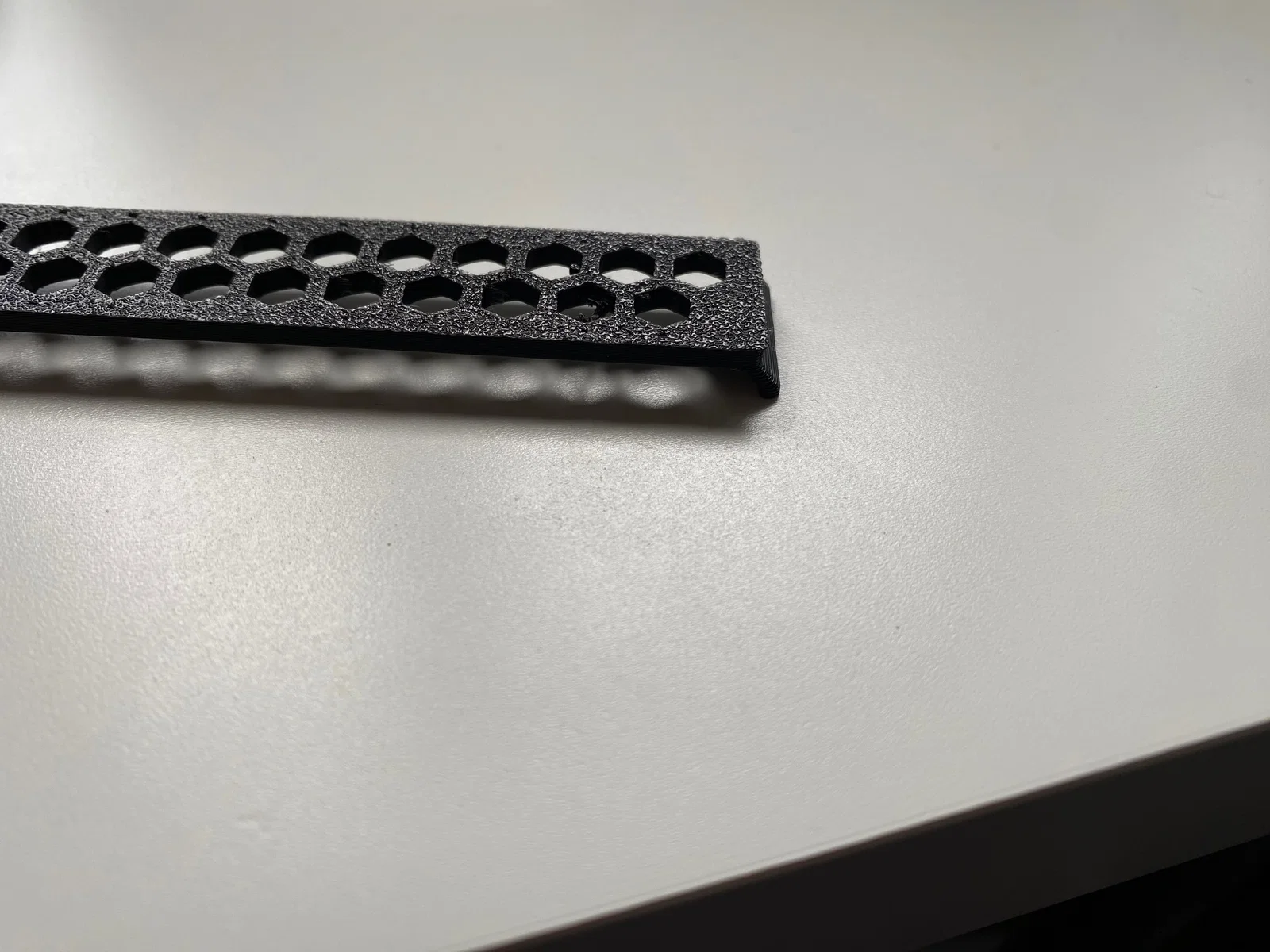

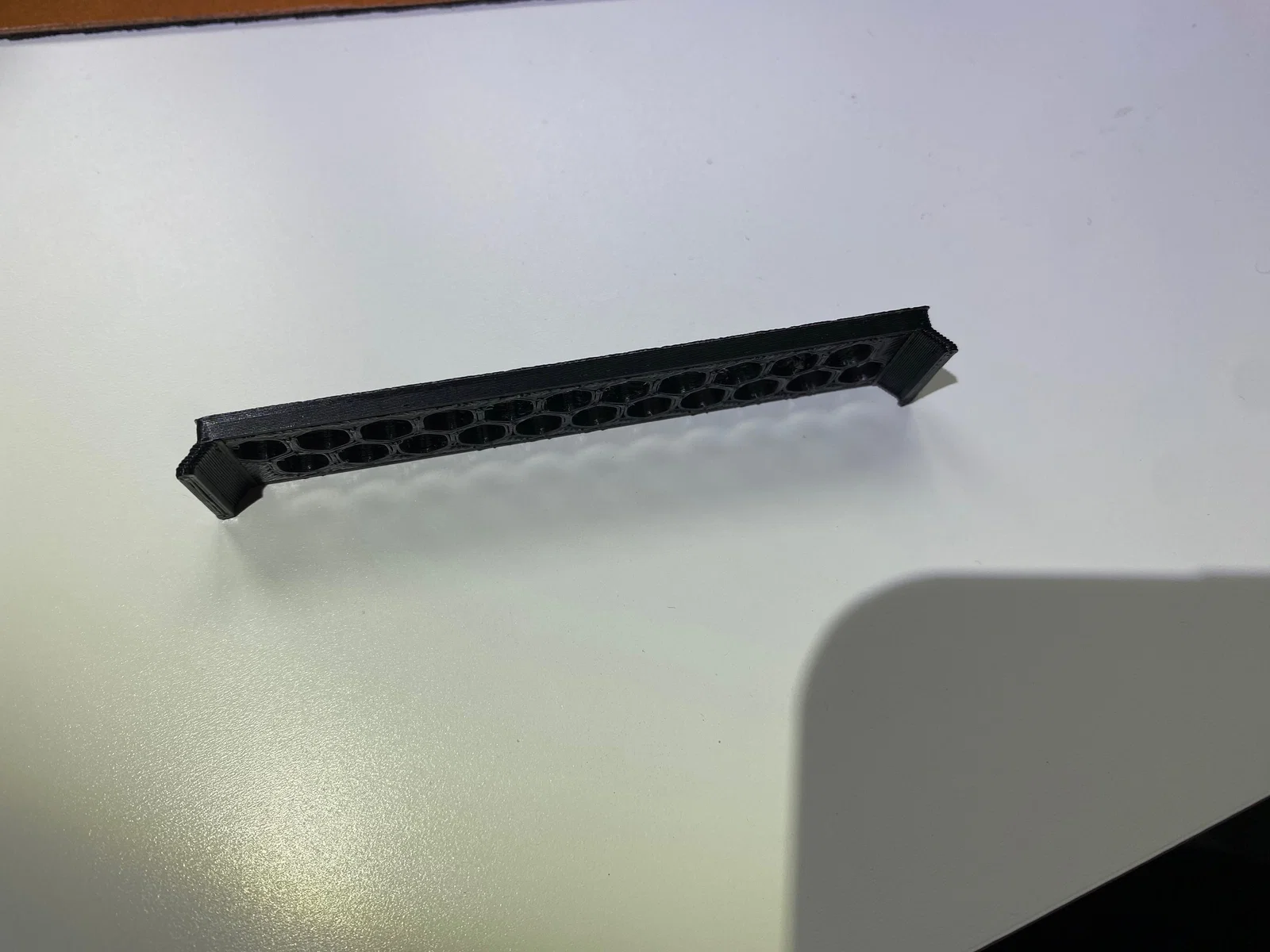

In các tấm grille với mặt trước úp xuống.

Các chi tiết không được xoay chiều, và được cung cấp theo đúng hướng để lắp.

Cần 2 bên hông và 1 bên hông có quạt (tùy vị trí bạn muốn cho dây đi ra, chọn loại có hoặc không có lỗ thoát dây).

Lắp đặt

Cần vít M3 dài tối thiểu 25mm.

Nguồn cho quạt

Để gắn buck converter / bộ hạ áp 24v xuống 12v, có thể dùng đầu nối PCB sau:

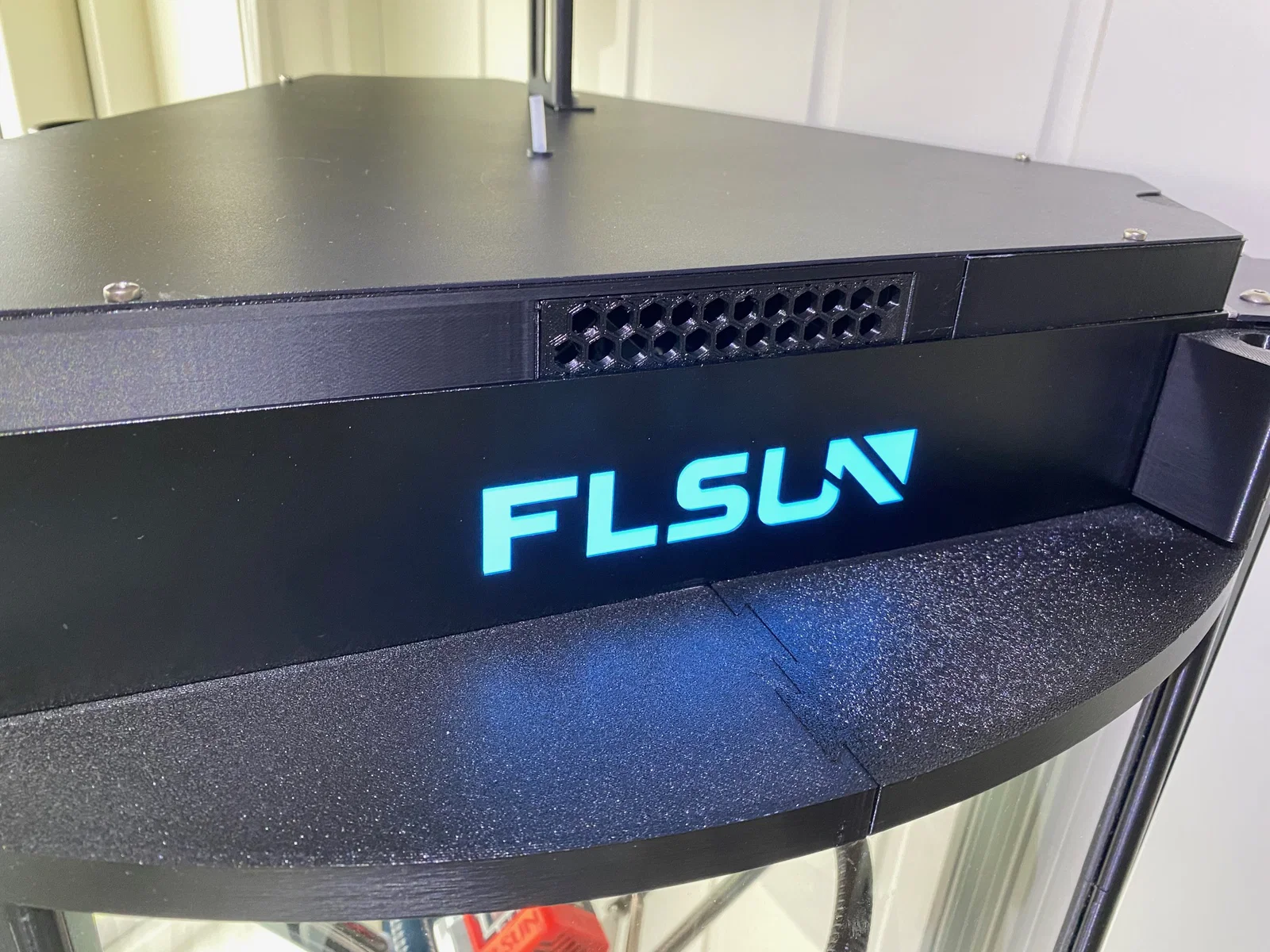

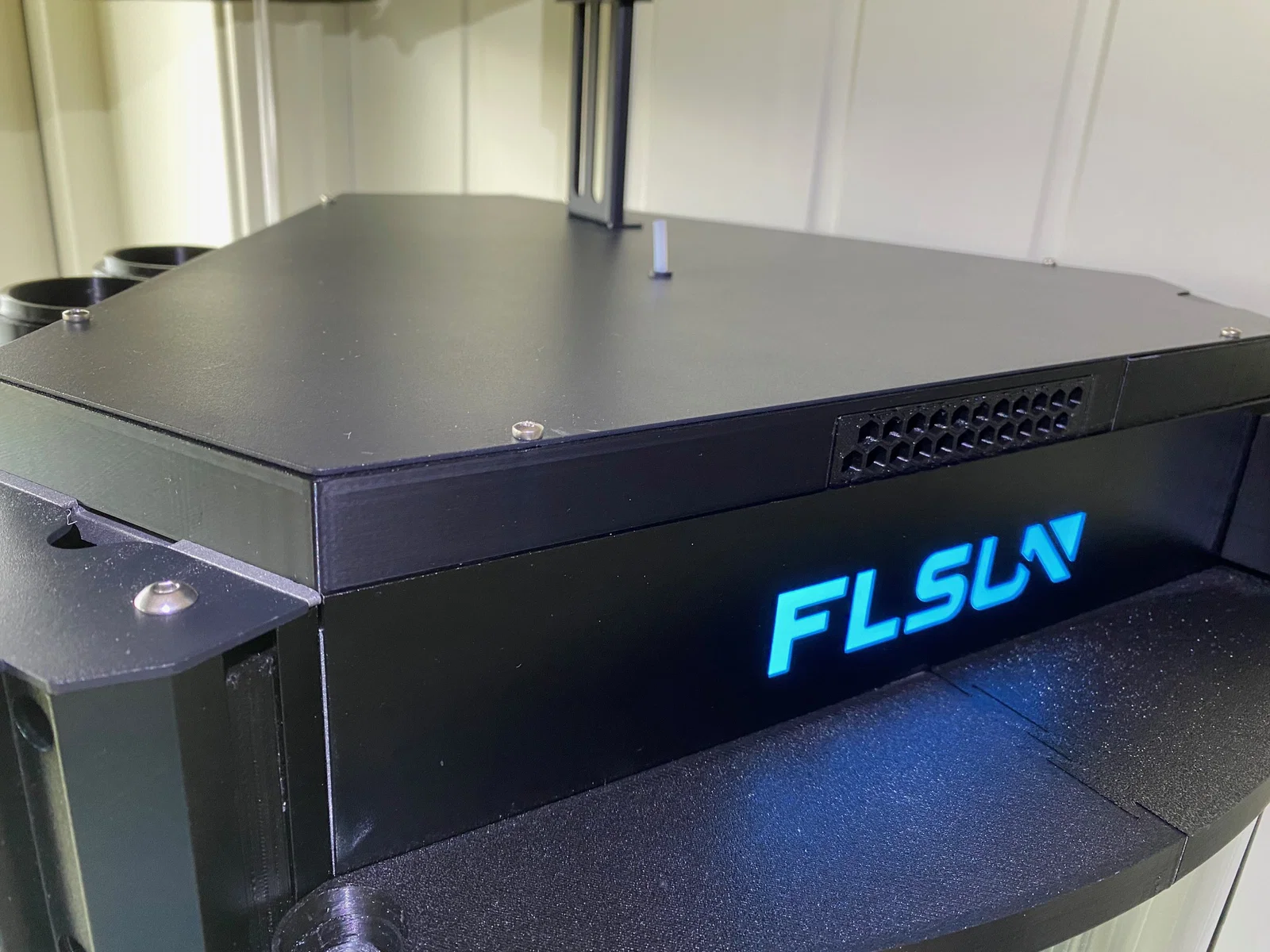

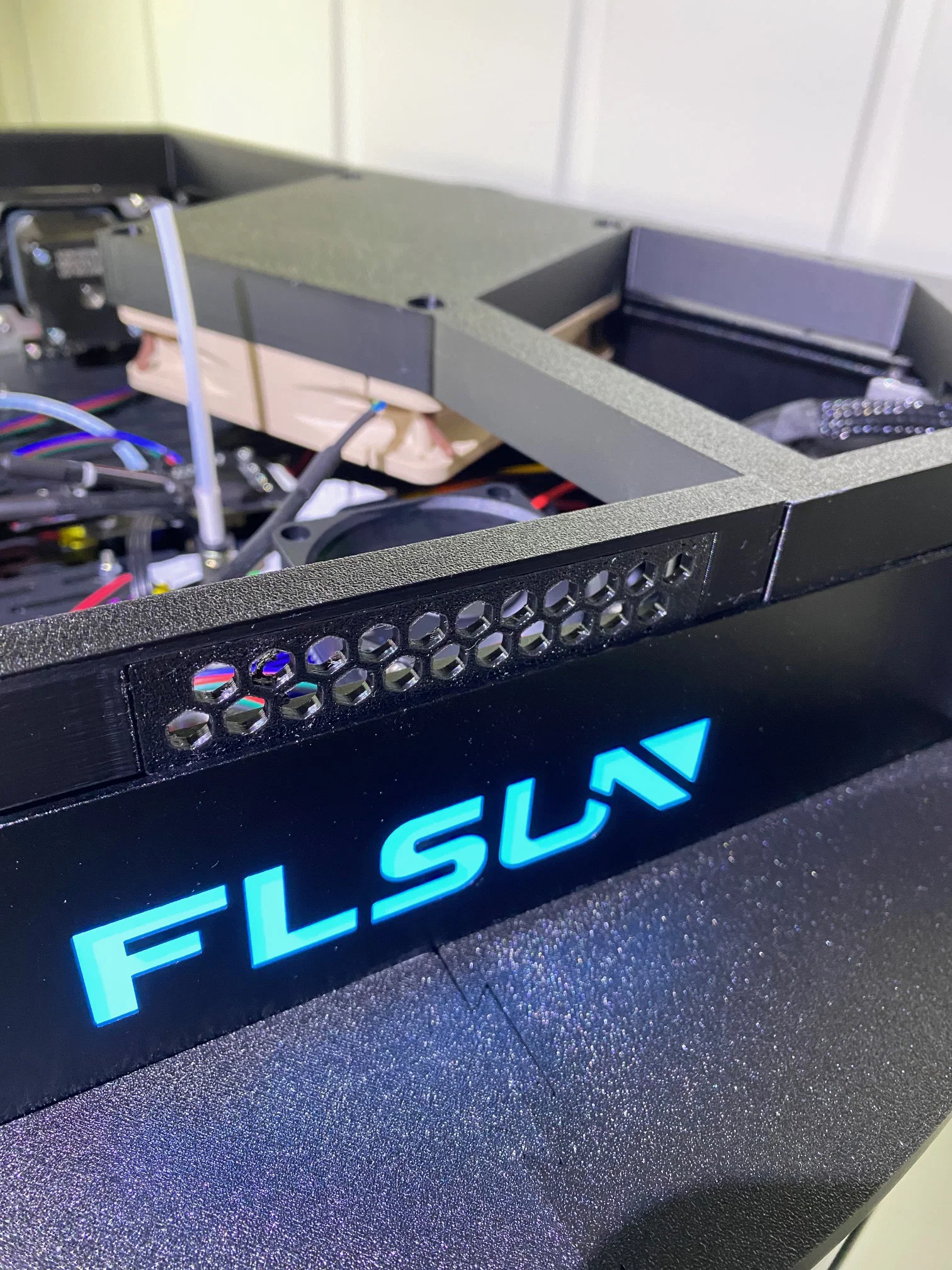

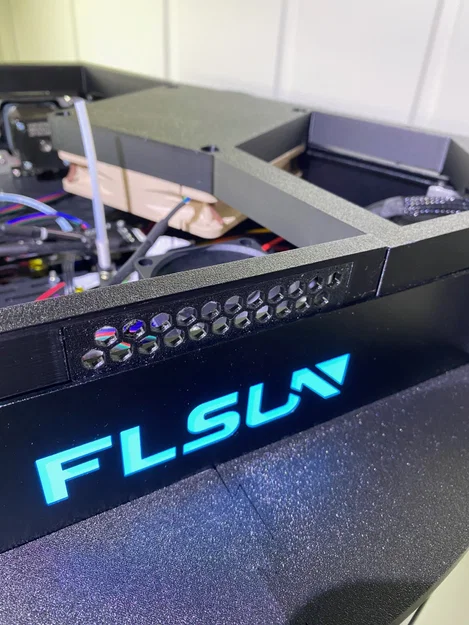

Ví dụ

In bằng PLA đen.
