Bộ Rive (Rivet) Thay Ốc M3 - Modular Racking System

Phụ kiện cho bộ Modular Racking System của mình

Ai ghét đồ hardware, vào đây!

Mấy con rive (rivet) 2 mảnh này là lựa chọn in 3D để thay cho việc dùng ốc/vít M3 trên bộ racking của mình. Có phiên bản đầu vuông và đầu tròn, với 3 chiều dài (tương đương bulông dài 6mm, 8mm và 10mm). File này được phát hành cùng lúc với một bộ file phụ kiện trong base kit để tăng tính modularity.

Lưu ý là chúng sẽ không khít/đẹp bằng khi lắp vào những lỗ đã được taro ren sẵn cho bulông. Mình không thể đảm bảo là chúng sẽ giữ chắc trong mọi trường hợp.

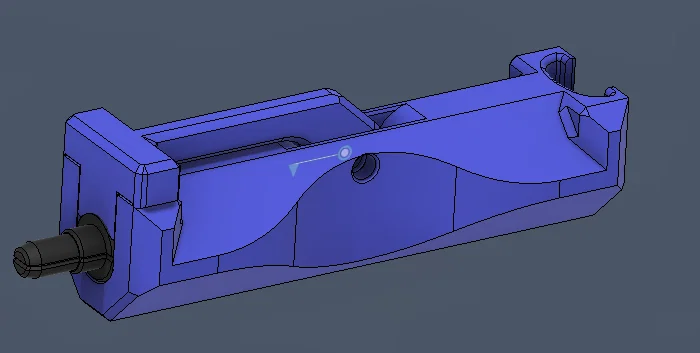

Cách lắp: bạn có thể đẩy từng nửa vào từng bên, hoặc dùng tool để lắp một lần cho xong. Tool cũng dùng để tháo fastener (chỉ cần trượt phần rãnh qua đầu rive rồi kéo ra). Mình cũng có cân nhắc làm loại 1 mảnh, nhưng sẽ có nguy cơ hỏng theo layer lines hoặc nhìn không “gọn” khi nằm trong lỗ.

Mình đã test chịu tải và thấy chúng giữ trọng lượng khá ổn (chắc nhờ thiết kế dạng beam). Điểm trừ duy nhất so với dùng M3 fasteners là bộ racking sẽ không cứng/rigid bằng. Nếu bạn không định để tải nặng đáng kể lên racking (nặng hơn nhiều so với mức mấy cuộn filament đầy có thể tạo ra), thì loại này dùng rất ngon.

Mỗi lỗ cần in hai nửa!

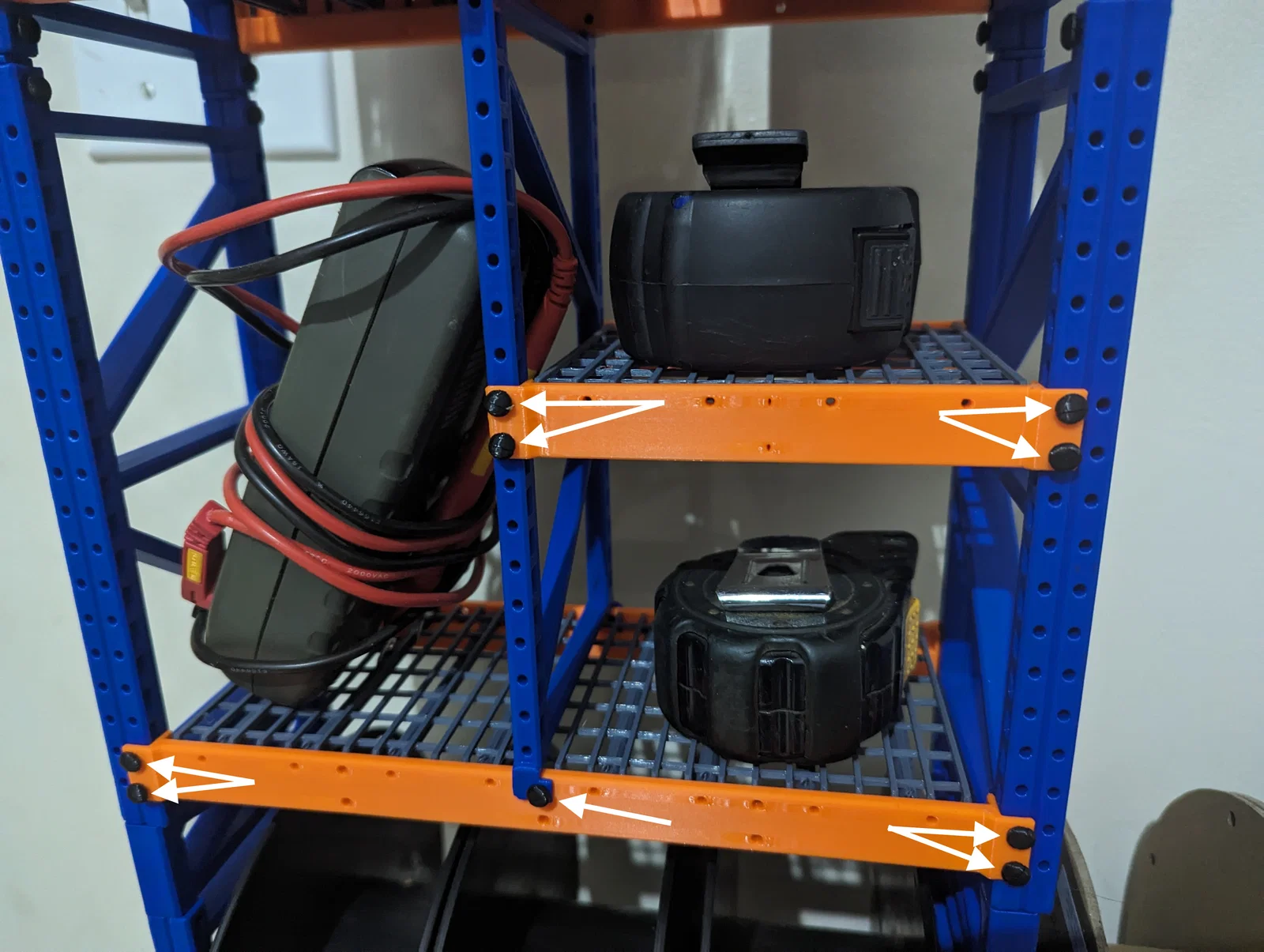

• Để bắt beam hoặc phụ kiện khác vào uprights, mình khuyên dùng loại 8mm
• Với upright inserts, bạn có thể dùng 8mm/10mm, hoặc dùng hai cái 6mm
• Với phụ kiện gắn lên beam, từng accessory kit sẽ ghi rõ chiều dài nào là hợp lý nhất

Ghi chú: mình thấy chúng hơi chặt hơn trong upright inserts do thay đổi hướng in của các lỗ. Nếu nhiều bạn thấy quá chặt, mình có thể làm một phiên bản nhỏ hơn chút để fit tốt hơn. Nếu cần, dùng mũi khoan 2.5mm để nới cỡ lỗ là ổn.

Rivet được thiết kế đường kính 2.57mm, với phần shoulder sâu 2mm đường kính 3.12mm (để giúp canh vị trí cho beam và các phần hardware khác).

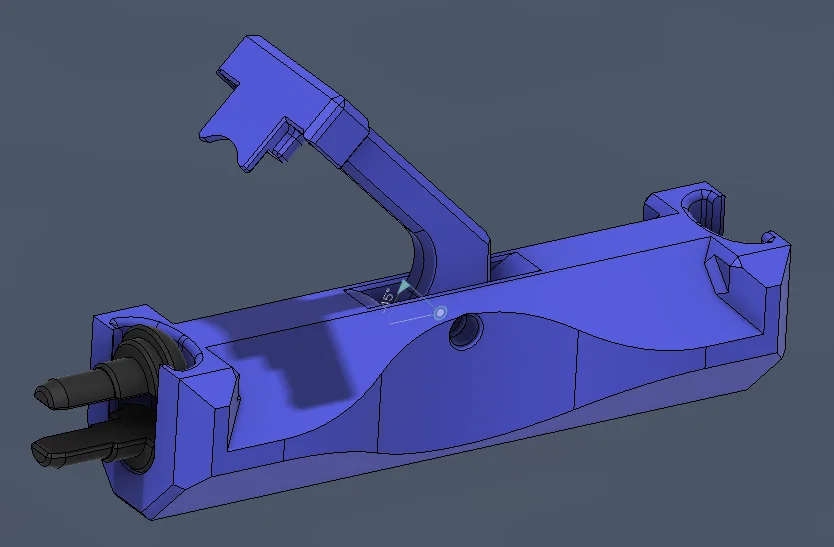

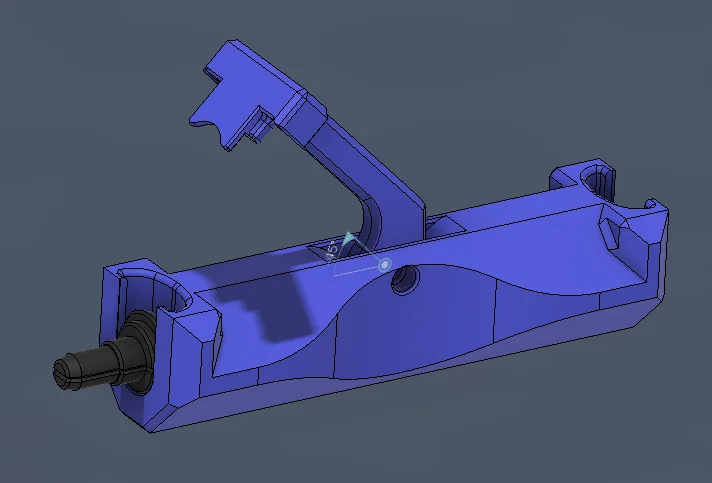

Để lắp clamp vào tool, chỉ cần một đoạn filament ngắn (1.75mm) là được. Mục đích chính của clamp là giữ hai nửa dính với nhau trong lúc lắp fastener.
